黑龙江省哈师大附中2012-2013学年高二上学期期中考试物理试题

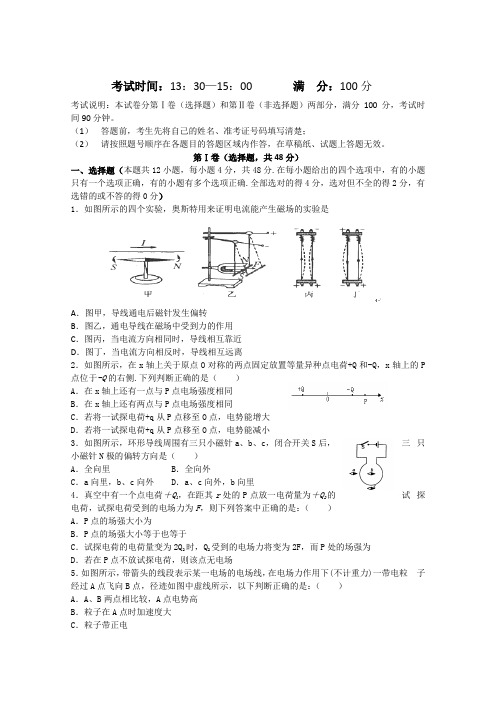

黑龙江省哈尔滨第十二中学2012-2013学年高二上学期期末考试物理试题
考试时间：13：30—15：00 满分：100分考试说明：本试卷分第Ⅰ卷（选择题）和第Ⅱ卷（非选择题）两部分，满分100分，考试时间90分钟。
（1）答题前，考生先将自己的姓名、准考证号码填写清楚；（2）请按照题号顺序在各题目的答题区域内作答，在草稿纸、试题上答题无效。
第Ⅰ卷（选择题，共48分）一、选择题（本题共12小题，每小题4分，共48分.在每小题给出的四个选项中，有的小题只有一个选项正确，有的小题有多个选项正确.全部选对的得4分，选对但不全的得2分，有选错的或不答的得0分）1．如图所示的四个实验，奥斯特用来证明电流能产生磁场的实验是A．图甲，导线通电后磁针发生偏转B．图乙，通电导线在磁场中受到力的作用C．图丙，当电流方向相同时，导线相互靠近D．图丁，当电流方向相反时，导线相互远离2．如图所示，在x轴上关于原点O对称的两点固定放置等量异种点电荷+Q和-Q，x轴上的P 点位于-Q的右侧.下列判断正确的是（）A．在x轴上还有一点与P点电场强度相同B．在x轴上还有两点与P点电场强度相同C．若将一试探电荷+q从P点移至O点，电势能增大D．若将一试探电荷+q从P点移至O点，电势能减小3．如图所示，环形导线周围有三只小磁针a、b、c，闭合开关S后，三只小磁针N极的偏转方向是（）A．全向里 B．全向外C．a向里，b、c向外 D．a、c向外，b向里4．真空中有一个点电荷＋Q1，在距其r处的P点放一电荷量为＋Q2的试探电荷，试探电荷受到的电场力为F，则下列答案中正确的是：（）A．P点的场强大小为B．P点的场强大小等于也等于C．试探电荷的电荷量变为2Q2时，Q2受到的电场力将变为2F，而P处的场强为D．若在P点不放试探电荷，则该点无电场5．如图所示，带箭头的线段表示某一电场的电场线，在电场力作用下(不计重力)一带电粒子经过A点飞向B点，径迹如图中虚线所示，以下判断正确的是：（）A．A、B两点相比较，A点电势高B．粒子在A点时加速度大C．粒子带正电┊ ┊ ┊ ┊ ┊ ┊ ┊ ┊ ┊ ┊ ┊ 密 ┊ ┊ ┊ ┊ ┊ ┊ ┊ ┊ 封┊┊┊┊D ．粒子在B 点的动能大 6．在如图所示的电路中，电源内阻不计.为使电容器的带电量增大，可采取以下那些方法：（ ） A.增大R 1 B.增大R 2 C.增大R 3 D.减小R 1 7．如图所示，平行板电容器与电动势为E 的直流电源（内阻不计）连接，下极板接地.一带电油滴位于容器中的P 点且恰好处于平衡状态.现将平行板电容器的上极板竖直向上移动一小段距离（ ） A.带点油滴将沿竖直方向向上运动 B.电容器的电容减小 C.电容器的电容增大 D.极板带电量将增大 8．1930年劳伦斯制成了世界上第一台回旋加速器，其原理如图所示，这台加速器由两个铜质D 形盒D 1、D 2构成，其间留有空隙，下列说法正确的是（ ） A ．离子由加速器的中心附近进入加速器 B ．离子由加速器的边缘进入加速器 C ．离子从磁场中获得能量 D ．离子从电场中获得能量 9．如图所示，电源的电动势E=10V ，内阻r=0.5Ω，标有“8V 、16W ”的灯泡L 恰好正常发光，电动机M 绕组的电阻R 0=1Ω，电源总功率和电动机输出功率分别为（ ） A. 40W 、12W B.16W 、4W C. 40W 、16W D.16W 、12W 10．在如图所示的电路中，E 为电源电动势，r 为电源内阻，R 1和R 3均为定值电阻，R 2为滑动变阻器.当R 2的滑动触点在a 端时合上开关S ，此时三个电表A 1、A 2和V 的示数分别为I 1、I 2和U .现将R 2的滑动触点向b 端移动，则三个电表示数的变化情况是（ ） A ．I 1增大，I 2不变，U 增大B ．I 1减小，I 2增大，U 减小 C ．I 1增大，I 2减小，U 增大D ．I1减小，I 2不变，U 减小 11．磁流体发电是一项新兴技术，它可以把气体的内能直接转化为电能，右图是它的示意图．平行金属板A 、B 之间有一个很强的匀强磁场，磁感应强度为B ，将一束等离子体（即高温下电离的气体，含有大量正、负带电粒子）垂直于B 的方向喷入磁场，每个离子的速度为v ，电荷量大小为q ，A 、B 两板间距为d ，稳定时下列说法中正确的是（ ） A ．图中A 板是电源的正极 B ．图中B 板是电源的正极 C ．电源的电动势为Bvd D ．电源的电动势为Bvq 12．如图所示，两个横截面分别为圆形和正方形的区域内有磁感应强度相同的匀强磁场，圆的直径和正方形的边长相等，两个电子分别以相同的速度分别飞入两个磁场区域，速度方向均与磁场方向垂直，进入圆形磁场的电子初速度方向对准圆心；进入正方形磁场的电子初速度方向垂直于边界，从中点进入。
黑龙江省哈尔滨师范大学附属中学2017-2018学年高二上学期期中考试物理试题(解析版)
哈师大附中2017-2018学年度高二上学期期中考试物理试题一、选择题(本题共14小题，每小题4分，共56分。
其中1-8题每题只有一个正确选项；9-14题每题至少有两个选项是正确的，全部选对的得4分，选不全的得2分，有选错或不选的得0分）1. 关于电场线的说法，正确的是A. 电场线的方向，就是电荷受力的方向B. 在匀强电场中，正电荷只在电场力作用下一定沿电场线运动C. 电场线越密的地方，同一电荷所受电场力越大D. 静电场的电场线是闭合的【答案】C【解析】试题分析：解答本题需要正确理解电场线特点：电场线是为了形象的描述电场的强弱和方向而假想的曲线，从正电荷或无穷远出发，终止于无穷远或负电荷，是不闭合的；正电荷受力方向和电场力方向相同，负电荷受力方向和电场线相反．解：A、电场线的方向，是正电荷所受电场力的方向，与负电荷所受电场力的方向相反，故A错误．B、正电荷如果沿电场线运动必须满足的条件：①电场线是直线；②合外力沿电场线方向；所以正电荷只在电场力的作用下不一定沿电场线运动，故B错误．C、电场线的疏密表示电场的强弱，电场线越密，场强越大，同一电荷所受电场力越大．故C正确．D、电场线从正电荷出发到负电荷或无穷远终止，是不闭合的，故D错误．故选：C．【点评】要正确理解电场线和电场强度、电势之间关系，本题易错的是B选项，同学们可以通过列举实例来帮助理解．2. 电阻R和电动机M相串联接到电路中，如图所示，已知电阻R跟电动机线圈的电阻相等，电键接通后，电动机正常工作，设电阻R和电动机两端的电压分别为U1和U2，经过时间t，电流通过电阻R做功W1，产生的电热Q1，电流通过电动机M做功W2，产生的电热Q2，则有A. U1=U2，Q1=Q2B. W1=W2，Q1=Q2C. W1＜W2，Q1＜Q2D. W1＜W2，Q1=Q2【答案】D【解析】试题分析：开关接通后，电动机正常工作，其电路非纯电阻电路，电动机两端的电压大于线圈电阻与电流的乘积．而电阻R是纯电阻，其两端电压等于电阻与电流的乘积．根据焦耳定律研究热量关系．解：设开关接通后，电路中电流为I．对于电阻R，由欧姆定律得：U1=IR对于电动机，U2＞IR，则有：U1＜U2．根据W=UIt，有：W1＜W2．根据焦耳定律得：Q1=I2Rt，Q2=I2Rt，则Q1=Q2．故D正确；故选：D【点评】本题把握纯电阻电路与非纯电阻电路区别的能力，抓住欧姆定律适用于纯电阻电路，不适用于非纯电阻电路，而焦耳定律对两种电路均适用．3. 法拉第首先提出用电场线形象生动地描绘电场，如图所示为点电荷a、b所形成电场的电场线分布图（箭头未标出），在M点处放置一个电荷量大小为q的负试探点电荷，受到的电场力大小为F，以下说法中正确的是A. 由电场线分布图可知M点处的场强比N点处场强大B. a、b为异种电荷，a的电荷量小于b的电荷量C. M点处的场强大小为F/q，方向与所受电场力方向相同D. 如果M点处的点电荷电量变为2q，该处场强将变为F/2q【答案】B【解析】试题分析：电场线的疏密程度表示场强大小，由图可知N点场强较大，A错；电场线总是由正电荷出发终止于负电荷，由电场线分布可知a、b为异种电荷，由点电荷场强公式可知b电荷电量较大，B对；对于负电荷所受电场力方向与场强方向相反，C错；场强为电场本身的性质，与放置的试探电荷无关，D错；故选B考点：考查电场线与场强点评：难度较小，对常见电场线分布要特别熟悉，点电荷场强公式要理解，明确场强为电场本身的性质4. 在如图所示的电路中，电源内阻不能忽略，当移动滑动变阻器滑片时，电流表示数变大，则A. 滑片一定向左移动B. 电源的输出功率一定增大C. 电源内部消耗的功率一定减小D. 电源的效率一定减小【答案】D【解析】假设滑动变阻器的滑片向左移动，变阻器接入电路的电阻增大，并联部分电阻增大，外电路总电阻R增大，由闭合电路欧姆定律得知：干路电流I减小，内电压减小，路端电压增大。

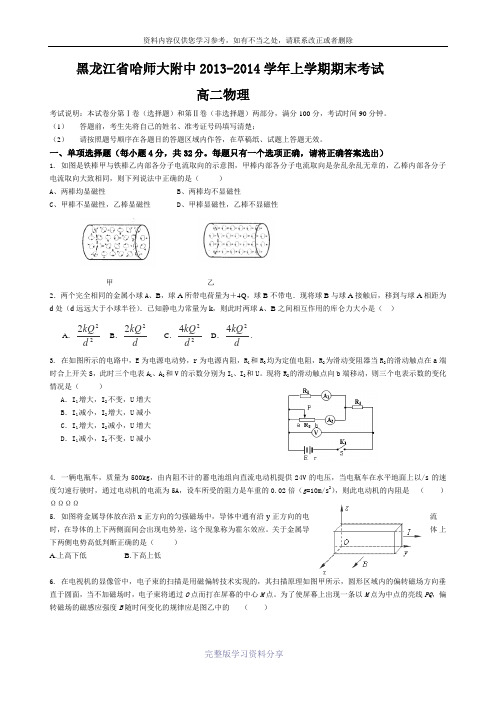

黑龙江省哈师大附中2013-2014学年上学期期末考试高二物理
黑龙江省哈师大附中2013-2014学年上学期期末考试高二物理考试说明：本试卷分第Ⅰ卷（选择题）和第Ⅱ卷（非选择题）两部分，满分100分，考试时间90分钟。
（1） 答题前，考生先将自己的姓名、准考证号码填写清楚；（2）请按照题号顺序在各题目的答题区域内作答，在草稿纸、试题上答题无效。
一、单项选择题（每小题4分，共32分。
每题只有一个选项正确，请将正确答案选出）1. 如图是铁棒甲与铁棒乙内部各分子电流取向的示意图，甲棒内部各分子电流取向是杂乱杂乱无章的，乙棒内部各分子电流取向大致相同，则下列说法中正确的是（ ） A 、两棒均显磁性 B 、两棒均不显磁性C 、甲棒不显磁性，乙棒显磁性D 、甲棒显磁性，乙棒不显磁性甲 乙2．两个完全相同的金属小球A 、B ，球A 所带电荷量为＋4Q ，球B 不带电．现将球B 与球A 接触后，移到与球A 相距为d 处（d 远远大于小球半径）．已知静电力常量为k ，则此时两球A 、B 之间相互作用的库仑力大小是（ ）A ．222d kQ B ．d kQ 22 C ．224d kQ D ．dkQ 24.3. 在如图所示的电路中，E 为电源电动势，r 为电源内阻，R 1和R 3均为定值电阻，R 2为滑动变阻器当R 2的滑动触点在a 端时合上开关S ，此时三个电表A 1、A 2和V 的示数分别为I 1、I 2和U 。
现将R 2的滑动触点向b 端移动，则三个电表示数的变化情况是（ ）A ．I 1增大，I 2不变，U 增大B ．I 1减小，I 2增大，U 减小C ．I 1增大，I 2减小，U 增大D ．I 1减小，I 2不变，U 减小4. 一辆电瓶车，质量为500kg ，由内阻不计的蓄电池组向直流电动机提供24V 的电压，当电瓶车在水平地面上以/s 的速度匀速行驶时，通过电动机的电流为5A ，设车所受的阻力是车重的0.02倍（g =10m/s 2），则此电动机的内阻是 （ ） ΩΩΩΩ5. 如图将金属导体放在沿x 正方向的匀强磁场中，导体中通有沿y 正方向的电流时，在导体的上下两侧面间会出现电势差，这个现象称为霍尔效应。
黑龙江省哈师大附中2012届高三上学期期中考试(物理)
黑龙江省哈师大附中2012届高三上学期期中考试物理试题本试卷分第Ⅰ卷（选择题）和第Ⅱ卷（非选择题）两部分。
满分100分，时间90分钟。
一、选择题（每小题至少有一个选项是正确的，请把正确的答案涂在答题卡上，每小题4分，共52分，漏选得2分，错选和不选得零分）1．关于静电场下列说法中正确的是（ D ）A．在电场中某点的电势为零，则该点的电场强度一定为零B．电荷在电场中电势高的地方电势能大，在电势低的地方电势能小C．根据公式U= Ed 知，在匀强电场中两点间的距离越大，电势差就越大D．正电荷从电势高的点运动到电势低的点，电势能一定减少2．质量为2 kg的质点在x－y平面上做曲线运动，在x方向的速度图象和y方向的位移图象如图所示，下列说法正确的是（BC ）A．质点的初速度为3 m/sB．质点作匀变速运动C．质点所受的合外力为3 ND．质点初速度的方向与合外力方向垂直3．在上海世博会最佳实践区，江苏城市案例馆中穹形门窗充满了浓郁的地域风情和人文特色．如图所示，在竖直放置的穹形光滑支架上，一根不可伸长的轻绳通过轻质滑轮悬挂一重物G．现将轻绳的一端固定于支架上的A点，另一端从B点沿支架缓慢地向C点靠近（C点与A点等高）．则绳中拉力大小变化的情况是（ D ）A．先变小后变大B．先变大后变小C．先变小后不变D．先变大后不变4．如图所示为汽车在水平路面上启动过程中的速度图象，Oa为过原点的倾斜直线，ab段表示以额定功率行驶时的加速阶段，bc段是与ab段相切的水平直线，则下述说法正确的是（ D ）A．0～t1时间内汽车做匀加速运动且功率恒定B ．t 1～t 2时间内汽车牵引力做功为12mv 22－12mv 21C ．t 1～t 2时间内的平均速度为12（v 1＋v 2）D ．在全过程中t 1时刻的牵引力及其功率都是最大值，t 2～t 3时间内牵引力最小 5．如图所示，用绝缘轻质细线悬吊一质量为m 、电荷量为q 的小球，在空间施加一匀强电场，使小球保持静止时细线与竖直方向成θ角（已知θ满足0<θ<45o），则所加匀强电场的电场强度的可能值为 （ABC ）A ．q mg θsinB ．q mgC ．qmg θtan D ．qmg 2tan θ6．为了探测某星球，载着登陆舱的探测飞船在该星球中心为圆心，半径为r 1的圆轨道上运动，周期为T 1，总质量为m 1。
黑龙江省哈六中12—13上学期高三物理期中考试试卷(答案录入)
黑龙江省哈尔滨市第六中学2012-2013高三上学期期中考试物理试题(时间90分钟；满分110分)一、选择题(本题共12小题．共48分．在每小题给出的四个选项中，有的只有一个选项正确，有的有多个选项正确，全部选对的得4分，选对但不全的得2分，有选错的得0分．)1．在物理学建立的过程中，有许多伟大的科学家做出了贡献．关于科学家和他们的贡献，下列说法正确的是：( )A．牛顿利用理想斜面实验推翻了亚里斯多德关于运动需要力来维持的观点B．德国天文学家开普勒对他导师第谷观测的行星数据进行多年研究，得出了万有引力定律C．英国物理学家卡文迪许利用卡文迪许扭秤首先较准确的测定了万有引力常量D．古希腊学者亚里士多德认为物体下落快慢由它们的重量决定，伽利略在他的《两种新科学的对话》中利用逻辑推断使亚里士多德的理论陷入了困境v从地面竖直向上抛出，经一段时间后落回地面．设物体在运动2．将一个物体以初速度过程中所受空气阻力大小不变，取竖直向上为正方向．下列关于速度v、加速度a随时间t变化的图象正确的是( )3．2009年在山东济南举行的全运会上，黑龙江选手张树峰以2米28的高度，蝉联全运会男子跳高冠军，假设张树峰体重为m＝60kg，忽略空气阻力，g取10m/s2，则下列说法正确的是( )A．张树峰下降过程处于超重状态B．张树峰起跳以后在向上过程处于超重状态C．张树峰起跳时地面对他的支持力大于他的重力D．起跳过程地面对张树峰至少做了1025J的功4．我国国家大剧院外部呈椭球型，将国家大剧院的屋顶近似为半球形，一警卫人员为执行特殊任务，必须冒险在半球形屋顶上向上缓慢爬行(如图所示)，他在向上爬的过程中( )A．屋顶对他的支持力变大B ．屋顶对他的支持力变小C ．屋顶对他的摩擦力变大D ．屋顶对他的摩擦力变小5．在水平面上放着两个质量分别为2 kg 和3kg 的小铁块m 和M ，它们之间用一原长为10 cm ，劲度系数为100 N /m 的轻弹簧相连，铁块与水平面之间的动摩擦因数均为0.2．铁块M 受到一大小为20 N 的恒定水平外力F ，两个铁块一起向右做匀加速直线运动，如图所示．这时两铁块之间弹簧的长度应为(重力加速度g 取10 m /s 2)( )A ．12 cmB ．13 cmC ．15 cmD ．18cm6．如图所示，一根不可伸长的轻绳两端各系一个小球a 和b ，跨在两根固定在同一高度的光滑水平细杆上，质量为3m 的a 球置于地面上，质量为m 的b 球从水平位置静止释放．当a 球对地面压力刚好为零时，b球摆过的角度为θ．下列结论正确的是( ) A ．θ＝90°B ．θ＝45°C ．b 球摆动到最低点的过程中，重力对小球做功的功率先增大后减小D ．b 球摆动到最低点的过程中，重力对小球做功的功率一直增大7．在固定于地面的斜面上垂直安放了一个挡板，截面为圆的柱状物体甲放在斜面上，半径与甲相等的光滑圆球乙被夹在甲与挡板之间，乙没有与斜面接触而处于静止状态，如图所示．现在从球心处对甲施加一平行于斜面向下的力F 使甲沿斜面方向缓慢地移动，直至甲与挡板接触为止．设乙对挡板的压力为F 1，甲对斜面的压力为F 2，在 此过程中( )A ．F 1缓慢增大，F 2缓慢增大B ．F 1缓慢增大，F 2缓慢减小C ．F 1缓慢减小，F 2缓慢增大D ．F 1缓慢减小，F 2保持不变8．“嫦娥二号”探月卫星于2010年10月1日成功发射，目前正在月球上方100km 的圆形轨道上运行．已知“嫦娥二号”卫星的运行周期、月球半径、月球表面重力加速度、万有引力恒量G ．根据以上信息不可以求出的是( )A ．卫星所在处的加速度B ．月球的平均密度C ．卫星线速度大小D ．卫星所需向心力9．我国发射的一艘无人试验飞船历时6天18小时，绕地球飞行了108圈后安全回收．根据以上资料，可以判断飞船绕地球做圆周运动的( )A ．周期比地球同步卫星的周期大B ．周期比地球同步卫星的周期小C ．离地高度比地球同步卫星离地的高度高D ．离地高度比地球同步卫星离地的高度低B ．先做负功后做正功C ．先做正功后不做功D ．先做负功后不做功11．如图所示，光滑半球的半径为R ，球心为O ，固定在水平面上，其上方有一个光滑曲面轨道AB ，高度为R /2．轨道底端水平并与半球顶端相切．质量为m 的小球由A 点静止滑下．小球在水平面上的落点为C (重力加速度为g )，则( )A ．将沿半球表面做一段圆周运动后抛至C 点B ．小球将从B 点开始做平抛运动到达C 点C ．OC 之间的距离为2RD ．小球从A 运动到C 的时间等于(1＋2)gR 12．如图所示，a 、b 两物块质量分别为m 、2m ，用不计质量的细绳相连接，悬挂在定滑轮的两侧，不计滑轮质量和一切摩擦．开始时，a 、b 两物块距离地面高度相同，用手托住物块b ，然后突然由静止释放，直至a 、b 物块间高度差为h ．在此过程中，下列说法正确的是( )A ．物块 a 的机械能逐渐增加B ．物块 b 机械能减少了mgh 32 C ．物块 b 重力势能的减少量等于细绳拉力对它所做的功D ．物块 a 重力势能的增加量小于其动能增加二、实验题(16分)13．如图为验证机械能守恒定律的实验装置示意图．现有的器材为：带铁夹的铁架台、电磁打点计时器、纸带、带铁夹的重锤、天平．回答下列问题(1)(4分)为完成此实验，除了所给的器材，还需要的器材有______．(填入正确选项前的字母)A ．米尺B ．秒表C．0～12V的直流电源D．0～12V的交流电源(2)(4分)实验中误差产生的原因有__________________________．(写出两个原因)(3)(8分)在实验中，已知打点计时器所用电源的频率为50赫．查得当地的重力加速度g＝9.80米/秒2．测得所用的重物的质量为1.00千克．实验中得到一条点迹清晰的纸带，把第一个点记作0，另选连续的4个点A、B、C、D作为测量的点．经测量知道A、B、C、D各点到0点的距离分别为62.99厘米、70.18厘米、77.76厘米、85.73厘米．根据以上数据，可知重物由0点运动到C点，重力势能的减少量等于____焦，动能的增加量等于____焦(取3位有效数字)．三、计算题14．(12分)如图所示，半径为R，内径很小的光滑半圆管道竖直放置，质量为m的小球以某一速度进入管内，小球通过最高点P时，对管壁的压力为0.5mg．求:(1)小球从管口飞出时的速率．(2)小球落地点到P点的水平距离．15．(16分)如图所示，长度L＝1m、质量M＝0.25kg的木板放在光滑水平面上，质量m＝2kg 的小物块(可视为质点)位于木板的左端，木板和物块间的动摩擦因数μ＝0.1．现突然给木板一向左的初速度v0＝2m/s，同时对小物块施加一水平向右的恒定拉力F＝10N，经过一段时间后，物块与木板相对静止，此时撤去拉力F，取g＝10m/s2，求:(1)物块最终停止在木板上的位置．(2)上述过程中拉力F做的功．16．(18分)如图所示，倾角为30°的光滑斜面的下端有一水平传送带，传送带正以6 m /s 的速度运动，运动方向如图所示．一个质量为2 kg 的物体(物体可以视为质点)，从h ＝3.2 m 高处由静止沿斜面下滑，物体经过A 点时，不管是从斜面到传送带还是从传送带到斜面，都不计其动能损失．物体与传送带间的动摩擦因数为0.5，物体向左最多能滑到传送带左右两端AB 的中点处，重力加速度g ＝10 m /s 2，则:(1)物体由静止沿斜面下滑到斜面末端需要多长时间?(2)传送带左右两端AB 间的距离L 至少为多少?(3)上述过程中物体与传送带组成的系统产生的摩擦热为多少?(4)物体随传送带向右运动，最后沿斜面上滑的最大高度h ′为多少?黑龙江省哈尔滨市第六中学2012-2013高三上学期期中考试物理试题参考答案(时间90分钟；满分 110分)一、选择题(本题共12小题．共48分．在每小题给出的四个选项中，有的只有一个选项正确，有的有多个选项正确，全部选对的得4分，选对但不全的得2分，有选错的得0分．)1．CD 2．BD 3．C 4．AD 5．D 6．AC 7．D 8．D 9．B 10．ACD 11．BC12．AB二、实验题(16分)13．(16分)(1)(4分)AD(2)(4分)纸带与打点计时器之间有摩擦，用米尺测量纸带上点的位置时读数有误差，计算势能变化时，选取始末两点距离过近，交流电频率不稳定．(3)(8分)7.62；7.56三、计算算14．(12分)(1)分两种情况，当小球对管下部有压力时， 则有25.0121gR v R mv mg mg ===-① 当小球对管上部有压力时，则有gR v R mv mg mg 235.0222===+② (2)小球从管口飞出做平抛运动gR t gt R 2,2122==③ R t v x R t v x 6,22211====④①②③④各3分15．(16分)(1)木块与木板间滑动摩擦力N 2==mg F f μ 据牛顿第二定律知，木块的加速度为21m/s 4=-=m F F a f……2分 木板的加速度为22m/s 8==M F a f……2分当木块、木板具有共同速度时，两者不再发生相对滑动，一直匀速运动下去．所以t a v t a 201+-=解得s 5.0=t ……3分两者速度大小为m/s 21==t a v 可见木板此时恰好回到原位置， 位移为零……3分 此过程木块的位移为m 5.02121==t a x 所以木块最终停在木板的中点上……2分(2)拉力F 做的功为J 5==Fx W ……4分16．(18分)(1)2sin ,sin 2at h ma mg ==θ可得t ＝1.6s ．………………4分 (2)由能的转化和守恒得:mgh ＝μmg 2l ，l ＝12.8m ．………………4分 (3)此过程中，物体与传送带间的相对位移x 相＝2l ＋v 带·t 1，又21212gt l μ=， 而摩擦热Q ＝μmg ·x 相，以上三式可联立得Q ＝160 J ．……5分(4)物体随传送带向右匀加速，当速度为v 带＝6 m /s 时向右的位移为x ，则μmgx ＝21mv 带2，2m 6.3l x ＜=，………………2分 即物体在到达A 点前速度与传送带相等，最后以v 带＝6 m /s 的速度冲上斜面， 由21mv 带2＝mgh ′，得h ′＝1.8 m ．………………3分。

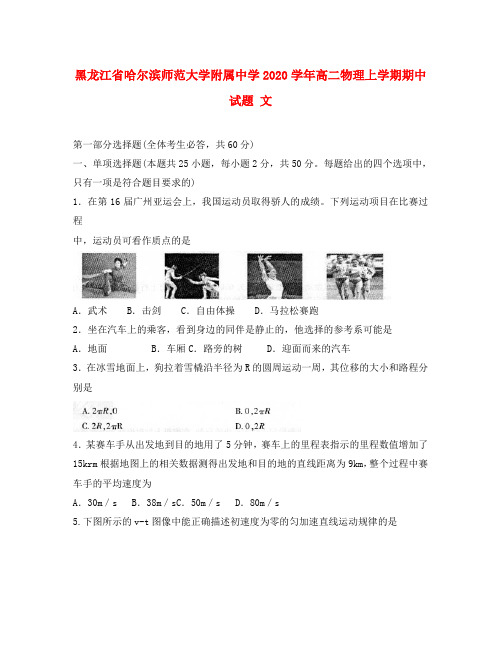

黑龙江省哈尔滨师范大学附属中学2020学年高二物理上学期期中试题 文
黑龙江省哈尔滨师范大学附属中学2020学年高二物理上学期期中试题文第一部分选择题(全体考生必答，共60分)一、单项选择题(本题共25小题，每小题2分，共50分。
每题给出的四个选项中，只有一项是符合题目要求的)1．在第16届广州亚运会上，我国运动员取得骄人的成绩。
下列运动项目在比赛过程中，运动员可看作质点的是A．武术 B．击剑 C．自由体操 D．马拉松赛跑2．坐在汽车上的乘客，看到身边的同伴是静止的，他选择的参考系可能是A．地面 B．车厢C．路旁的树 D．迎面而来的汽车3．在冰雪地面上，狗拉着雪橇沿半径为R的圆周运动一周，其位移的大小和路程分别是4．某赛车手从出发地到目的地用了5分钟，赛车上的里程表指示的里程数值增加了15krm根据地图上的相关数据测得出发地和目的地的直线距离为9km，整个过程中赛车手的平均速度为A．30m／s B．38m／sC．50m／s D．80m／s5.下图所示的v-t图像中能正确描述初速度为零的匀加速直线运动规律的是6.一个木箱在水平拉力F的作用下沿光滑水平面向右运动，有四位同学分别作出它的受力示意图，如图所示，其中正确的是7.我国《道路交通安全法》中规定：各种小型车辆前排乘坐的人（包括司机）系好安全带，这是因为A.系好安全带可以减小人的惯性B.系好安全带可以减小车的惯性C.系好安全带是为了增大人与座椅间的摩擦力D.系好安全带可以防止因人的惯性而造成的伤害8.如图所示，拉力器上装有三根相同的弹簧，弹簧的自然长度为80cm，某人用480N的拉力把它拉至1.6m（在弹簧的弹性限度内）则每根弹簧的劲度系数为A.100N/mB.150N/mC.200N/mD.250N/m9.质量为5.Okg的冰块以l.0m／s的初速度在水平面上滑行，已知冰块与水平面间的动摩擦因数为0.02．取g=10m／s2．则冰块在运动过程中受到的摩擦力大小为A．50N B．0.1NC．5.ON D．1.ON10.已知两个共点力大小分别为F1=10N，F2=20N，则这两个力的合力可能是A．5N B．20N C．35N D．40N11．下列单位属于国际单位制中基本单位的是A．牛顿 B．焦耳 C．米 D．米／秒12．用两根悬绳悬挂同一镜框，如图所示的四种方法中，每根悬绳所受拉力最小的是13．关于物体间的作用力和反作用力，下列说法正确的是A．只有两物体质量相等时它们间的作用力和反作用力大小才相等B．作用力和反作用力的作用效果可相互抵消C．作用力和反作用力可以不同时产生D．作用力和反作用力的方向一定相反14．法国人劳伦斯·菲舍尔在澳大利亚伯斯冒险世界进行了超高空特技跳水表演，他从30m高的塔上跳下，准确地落入了水池中．若空气对他的阻力是他重力的0．2倍，g=lOm／s2，则他在空中运动的加速度大小为A．10m／s2 B．8m／s2 C．6m／s2 D．4m／s215．下列关于自由落体运动的说法正确的是A．若两物体从同一高度释放，重的先落地．轻的后落地B．自由落体运动是匀变速直线运动C．做自由落体运动的物体除了受重力外还可以受到其它的力D．加速度大小等于g的运动都叫做自由落体运动16．如图所示，用力F把重力为G的物体压在竖直墙上，物体处于静止状态，物体与墙壁之间的动摩擦因数为μ，则物体所受的摩擦力大小为A．μF—G B．μF+G C．G D．μG17.国发射的“神舟七号”飞船在绕地球45圈后，胜利返航，如图为返回舱返回过程中的一张图片。
黑龙江省哈师大附中2012-2013学年高二上学期期中考试数学(理)试题
哈师大附中2012-2013学年高二上学期期中考试数学（理）试题命题人：孙威、刘冰、赵岩 2012-11-6一、选择题（本大题共12小题，每小题5分，共60分.在每小题给出的四个选项中，只有一项是符合题目要求的）1.抛物线y 2＝8x 的准线方程是（ ） A ．x ＝－2 B ．x ＝－4C ．y ＝－2D ．y ＝－42.双曲线112422=-y x 的焦点到渐近线的距离为（ ）A ．23B ．2C ．3D ．13．已知双曲线221(0)y x a a-=>的一条渐近线与直线230x y -+=垂直，则该双曲线的离心率是（ ）A.B.C.2D. 4．如图所示，在正方体1111D C B A ABCD -的侧面1AB 内有一动点P 到直线11B A 和直线BC 的距离相等，则动点P 所在曲线形状为（ ）ABC D5.记集},)24x y x y +≤，}1y -≥-，{}(,)22S x y x y =-≤,若T M P S =，点T y x E ∈),(，则z x y =+的最小值是（ ） .2A .3B .7C - .15D6．平面上定点A 、B 距离为4，动点C 满足||||3CA CB -=，则CA 的最小值是（ ） A ．21 B ．23 C ．27D ．5 7.抛物线24y x =上的一点M 到焦点的距离为1，则点M 的纵坐标是（ ） A ．1716 B ．1516 C ．78D ．0 8．已知直线2)y x =-与抛物线C:x y 82=相交于A 、B 两点，F 为C 的焦点，若AF FB λ=，（AF FB >），则λ=（ ）A 1 A 1A 1 A 1A BCDA 1B 1C 1D 1(A)(B) (C) 3 (D) 9.2+=kx y 与双曲线194922=-y x 右支交于不同的两点,则实数k 的取值范围是（ ） A. 21-<k B.2165-<<-k C. 65-<k D. 5162k k <->-或10．已知抛物线)0(22>=p px y 的焦点恰好是椭圆12222=+by a x 的右焦点F ，且这两条曲线交点的连线过点F ，则该椭圆的离心率为（ ） A ．12-B ．)12(2-C ．215- D ．22 11．设双曲线22221(,0)x y a b a b-=>的离心率2e =，右焦点为F (c ，0)，方程20ax bx c +-=的两个实根分别为x 1和x 2，则点P (x 1，x 2) 满足（ ）A ．必在圆x 2＋y 2＝2内B ．必在圆x 2＋y 2＝2上C ．必在圆x 2＋y 2＝2外D ．以上三种情形都有可能12.已知椭圆221(2)x y n n+=>的两焦点为12,F F ，P 在椭圆上，且满足12PF PF -=则12PF F 的面积是（ ） A.1 B.21C.2D.4 二、填写题（本大题共4小题，每小题5分，共20分。
黑龙江省哈尔滨师范大学附属中学2022-2023学年高二上学期期中考试物理试题(含答案)
哈师大附中2021级高二学年上学期期中考试物理学科试题一、单选题（每题4分，每题只有一个选项符合题目要求，选错不得分。
）1．如图所示，一质点做简谐运动，O点为平衡位置，质点先后以相同的速度依次通过M、N两点，历时1s，质点通过N点后再经过1s又第2次通过N点，在这2s内质点通过的总路程为12cm。
则质点的振动周期和振幅分别为（）A．3s，6cm B．4s，9cmC．4s，6cm D．2s，8cm【答案】C2.2022年冬奥会在北京和张家口举行，其中短道速滑接力是很具观赏性的项目。
比赛中“接棒”运动员在前面滑行，“交棒”运动员从后面追上，“交棒”运动员用力推前方“接棒”运动员完成接力过程。
忽略运动员与冰面之间的摩擦，交接棒过程中两运动员的速度方向均在同一直线上。
对两运动员交接棒的过程，下列说法正确的是( )A．两运动员之间相互作用力做的总功一定等于零B．两运动员之间相互作用力的总冲量一定等于零C．两运动员的动量变化量一定相同D．两运动员组成的系统动量和机械能均守恒答案B3.我国宋代科学家沈括在《梦溪笔谈》中最早记载了地磁偏角:“以磁石磨针锋,则能指南,然常微偏东,不全南也。
”进一步研究表明,地球周围地磁场的磁感线分布示意图如图所示。
结合上述材料,下列说法不正确的是( )A.地球的地理两极与地磁两极不重合B.地球内部也存在磁场,地磁南极在地理北极附近C.地球表面任意位置的地磁场方向都与地面平行D.在赤道上小磁针的N极在自由静止时指向地理北极附近答案C4．浮吊船又称起重船，由可在水面上自由移动的浮船和船上的起重机组成，可以在港口内将极重的货物移至任何需要的地方。
如图所示，某港口有一质量为M＝20 t的浮吊船，起重杆OA长l＝8 m。
该船从岸上吊起质量为m＝2 t的重物，不计起重杆的质量和水的阻力，开始时起重杆OA与竖直方向成60°角，当转到杆与竖直方向成30°角时，浮吊船沿水平方向的位移约为( )（计算中取√3=1.732）A．0.27 m B．0.31 m C．0.36 m D．0.63 m答案 A5．如图所示电路中，定值电阻R2＝r(r为电源内阻)，滑动变阻器的最大阻值为R1，且R1＞R2＋r。
黑龙江省哈师大附中11-12学年高二10月月考(物理)
哈师大附中2011-2012学年度上学期第一次月考（10月）高二物理试题满分：100分时间：90分钟一、选择题（每小题4分，共48分。
在每小题给出的四个选项中，至少有一个选项是正确的，全部选对得4分，对而不全得2分，有错选的得零分。
）1．关于点电荷、元电荷、检验电荷，下列说法正确的是A．点电荷是一种理想化的物理模型B．点电荷所带电荷量一定是元电荷电荷量的整数倍C．点电荷所带电荷量一定很小D．点电荷、元电荷、检验电荷是同一种物理模型2．下列说法中正确的是A．根据，可知I和q成正比B．电流有方向，电流是矢量C．自由电子定向移动的速率越大，电流越大D．在单位时间内通过导体横截面的电荷量叫电流3.如图所示，将不带电的导体BC放在带正电的金属球A附近，当导体BC达到静电平衡后，则下列说法正确的有A. 用导线连接BC两端，导线中有瞬间电流通过B. 用手摸一下导体B端可使导体带正电C. 导体C端电势高于B端电势D. B和C端感应电荷在导体内部产生的场强沿BC方向逐渐减小4．两个等量异种点电荷位于x轴上，相对原点对称分布，正确描述电势随位置变化规律的是图5．如图所示，表示两个大小不同的电阻的电流——电压图线，1、2所表示的电阻及两电阻串联或并联后的电流——电压图线所在的区域分别是A. 1表示电阻大的图线，并联后图线在区域ⅢB. 1表示电阻小的图线，并联后图线在区域ⅡC. 1表示电阻小的图线，并联后图线在区域ⅠD. 2表示电阻大的图线，串联后图线在区域Ⅲ6．如图所示，在正六边形的a、c两个顶点上各放一带正电的点电荷，电量的大小都是，在b、d两个顶点上，各放一带负电的点电荷，电量的大小都是，且．已知六边形中心O点处的场强可用图中的四条有向线段中的一条来表示，它是哪一条A．B． C D．7．四盏灯连接如图所示，灯L1、L2上标有“110V、100W”，灯L3、L4标有“110V、40W”，当在A、B两点加上220V电压时，在这四盏灯中实际消耗功率最小和最大的灯泡分别是A．L1和L2B．L1和L3C．L3和L4D．L2和L48．如图所示，在某一真空空间，有一水平放置的理想平行板电容器充电后与电源断开，若正极板A保持水平沿竖直方向做微小往复运动时，恰有一质量为m带负电荷的粒子(不计重力)以速度沿垂直于电场方向射入平行板之间，则带电粒子在电场区域内运动的轨迹是(设负极板B 固定不动，带电粒子始终不与极板相碰) A ．直线 B ．正弦曲线C ．抛物线D ．向着电场力方向偏转且加速度作周期性变化的曲线9．如图所示，匀强电场中三点A 、B 、C 是一个三角形的三个顶点，∠ABC ＝∠CAB ＝30°，BC ＝23m ，已知电场线平行于△ABC 所在的平面，一个带电荷量q ＝－2×10-6C 的点电荷由A移到B 的过程中，电势能增加1.2×10-5J ，由B 移到C 的过程中电场力做功6×10-6J ，下列说法正确的是A ．B 、C 两点的电势差U BC ＝3V B ．A 点的电势低于B 点的电势C ．负电荷由C 移到A 的过程中，电势能增加D ．该电场的场强为1V/m10．如图所示为一电子射线演示仪的简图，Ⅰ区为加速电场，电压大小为U ，Ⅲ区为匀强的减速电场，电压大小为2U ，Ⅱ区为接地的中空金属壳体，a ．b 两点分别在Ⅱ．Ⅲ区域的中点，若a 点场强为E a ，b 点的电势为φb ，由灯丝 k为—e ，经加速后运动到a 点的动能为E ka ，到b 点的动能为E kb ．则A ．E a = 0，φb =－UB ．E a = 0，φb =UC ．E ka = eU ，E kb = 0D ．E ka = eU ，E kb =2eU11．如图所示，竖直墙面与水平地面均光滑且绝缘。
{高中试卷}20XX-20XX学年度哈师大附中高二物理期中考试试题(理科)[仅供参考]
20XX年高中测试高中试题试卷科目：年级：考点：监考老师：日期：20XX —20XX 学年度哈师大附中高二物理期中考试试题(理 科)一、 选择题（本题共12小题，每小题3分，共36分，每题至少有一项是正确的，全部选对的得3分，选不全的得2分，有选错或不选的得0分）1、对于分子热运动，下列说法中正确的是：（ ） A 分子热运动就是布朗运动B 分子热运动是分子的无规则运动，同种物质分子的热运动激烈程度相同C 气体的分子热运动不一定比液体分子激烈D 物体运动的速度越大，其内部的分子热运动就越激烈 2、图中活塞将气缸分成甲、乙两气室，气缸、活塞（连同拉杆）是绝热的，且不漏气，以Ｅ甲、Ｅ乙分别表示甲、乙两气室中的气体的内能，则在将拉杆向外拉的过程中：（ ）A Ｅ甲减小，Ｅ乙减B Ｅ甲增大，Ｅ乙不变C Ｅ甲增大，Ｅ乙减小D Ｅ甲不变，Ｅ乙不变3、热传导的方向性是指：（ ）A 热量只能从高温物体传到低温物体，而不能从低温物体传到高温物体B 热量只能从低温物体传到高温物体, 而不能从高温物体传到低温物体C 热量既能从高温物体传到低温物体，又可以从低温物体传到高温物体D 热量可以自发地从高温物体传到低温物体，而不能自发地从低温物体传到高温物体 4、下列说法中正确的是：（ ） A 机械能全部变成内能是可能的B第二类永动机不可能制成的原因是因为能量既不会凭空产生，也不会凭空消失，只能从一个物体转移到另一个物体，或从一种形式转化成另一种形式C 根据热力学第二定律可知，热量不可能从低温物体传到高温物体D 从单一热源吸收热量全部变成功是可能的5、下列所述过程不可逆的是：（）A 在一绝热容器内盛有液体，不停地搅动它，使它温度升高B 一传热容器内盛有液体，容器放在一恒温的大水池内，液体不停地搅动，可保持温度不变C 在一绝热容器内，不同温度的液体进行混合D在一绝热容器内，不同温度的氦气进行混合6、甲分子固定在坐标原点Ｏ，乙分子位于ｘ轴上，甲分子对乙分子的作用力与两分子间距离的关系如图中曲线所示，Ｆ>０为斥力，Ｆ<０为引力，ａ、ｂ、ｃ、ｄ为ｘ轴上四个特定的位置，现把乙分子从ａ处由静止释放则：（）A 乙分子由ａ到ｂ做加速运动，由ｂ到ｃ做减速运动B乙分子由ａ到ｃ做加速运动，到达ｃ时速度最大C乙分子由ａ到ｂ的过程中，两分子间的分子势能一直在减少D乙分子由ｂ到ｄ的过程中，两分子间的分子势能一直在增加7、在ｘ轴上有两个点电荷，一个带正电Ｑ１，一个带负电Ｑ２，Ｑ１＝２Ｑ２，用Ｅ１Ｅ２分别表示两个电荷产生的场强，则在ｘ轴上：（）AＥ１＝Ｅ２的点只有一处，该点合场强为零BＥ１＝Ｅ２的点只有一处，该点合场强为２Ｅ２CＥ１＝Ｅ２的点共有三处，其中两处合场强为零，另一处合场强为２Ｅ２DＥ１＝Ｅ２的点共有三处，其中一处合场强为零，另两处合场强为２Ｅ２8、在场强为Ｅ的匀强电场中固定放置两个带电小球１和２，它们的21质量相等，电荷分别为ｑ１和—ｑ２（ｑ１不等于ｑ２）。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
哈师大附中2012-2013学年高二上学期期中考试物理试题 本试卷分第Ⅰ卷（选择题）和第Ⅱ卷（非选择题）两部分。满分100分，考试用时90分钟 第Ⅰ卷（选择题，共48分）
一、选择题（本题共16小题，每小题至少有一个选项是正确的，每小题3分，共48分，漏选得2分，错选和不选得零分） 1. 关于电动势，以下说法中正确的是 A．电源电动势等于电源正、负极之间的电势差 B．用电压表直接测量电源两极间的电压数值，实际上总略小于电源电动势 C．电源电动势总等于内、外电路上的电压之和，所以它的数值与外电路的组成有关 D．电动势的大小数值上等于非静电力把1C的正电荷在电源内从负极移到正极所做的功 2. 一个电流表的满偏电流Ig=1mA，内阻Rg=500Ω。要把它改装成一个量程为10V的电压表，则应
在电流表上 A.串联一个10kΩ的电阻 B.并联一个10kΩ的电阻 C.串联一个9.5kΩ的电阻 D.并联一个9.5kΩ的电阻 3. 有A、B、C三个点电荷，若将A、B放在距离为12 cm的位置上，B受到A的库仑力大小为F．若将B、C放在距离为12 cm的位置上，B受到C的库仑力大小为2F．那么C与A所带电荷量大小之比是 A．1:2 B．1:4 C．2:1 D．4:1 4. 电场中有一点P，下列说法中正确的是 A．若放在P点的检验电荷的电量减半，则P点的场强减半 B．若P点没有检验电荷，则P点场强为零 C．P点的场强越大，则同一电荷在P点受到的电场力越大 D．P点的场强方向为放在该点的电荷的受力方向 5. 关于电阻率，下列说法正确的是 A． 电阻率与导体的长度L和横截面积S有关 B． 电阻率表征了导体材料导电能力的强弱，由导体的材料决定，与温度有关 C． 导体的电阻率越大，电阻也越大 D．某些合金的电阻率几乎不受温度变化的影响，常用来制作标准电阻 6.如图所示，在足够大的粗糙水平绝缘面上固定着一个带负电的点电荷Q，将一个质量为m、带电量为q的小金属块（金属块可视为质点）在水平面上由静止释放，金属块将在水平面上沿远离Q的方向开始运动．则在金属块从开始运动到停下的整个过程中 A．金属块的加速度一直减小 B．金属块的电势能先减小后增大 C．电场力对金属块做功的值等于金属块增加的机械能 D．电场力对金属块所做功的数值一定等于摩擦产生的热
7.下列方法中，可以改变平行板电容器电容的是 A．增大两极板的带电量 B．增大两极板间的距离 C．增大两板的正对面积 D．增大两极板间的电压 8.在某段电路中，其两端电压为U，通过的电流为I，通电时间为t，若该电路电阻为R，则关于电功和电热的关系，下列结论正确的是 A．在任何电路中，电功UIt=I2Rt B．在任何电路中，电功为UIt，电热为I2Rt C．在纯电阻电路中，UIt=I2Rt
D．在非纯电阻电路中，UItI2Rt 9．如图所示，将等量的正、负点电荷分别置于M、N两点，O点为MN连线的中点，点a、b 在MN连线上，点c、d在MN中垂线上，它们都关于O点对称．下列说法正确的是 A．a、b两点的电场强度相同 B．c、d两点的电场强度相同 C．将电子沿直线从a点移到b点，电子的电势能减少 D．将电子沿直线从c点移到d点，电场力不做功
10.如图所示，虚线a、b、c代表电场中三个等势面，相邻等势面之间的电势差相等，即Uab = Ubc，实线为一带正电的质点仅在电场力作用下通过该区域时的运动轨迹，P、Q是这条轨迹上的两点，据此可知 A．三个等势面中，a的电势最高 B．此带电质点在P点具有的电势能比在Q点具有的电势能大 C．此带电质点通过P点时的动能比通过Q点时大 D．此带电质点通过P点时的加速度比通过Q点时的加速度大 11．下列说法正确的是 A．电荷放在电势高的地方，电势能就大 B．无论正电荷还是负电荷，克服电场力做功它的电势能都增大 C．正电荷在电场中某点的电势能，一定大于负电荷在该点具有的电势能 D．电场强度为零的点，电势一定为零 12．如图所示，E为电源电动势，r为电源内阻，R1为定值电阻（R1＞r），R2为可变电阻，以下说法中正确的是 A．当R2= R1+r时，R2上获得最大功率 B．当R1= R2+r时，R1上获得最大功率
C．当R2=0时，电源的效率最大 D．当R2=0时，电源的输出功率最大 13．电动势为E、内阻为r的电源与定值电阻R1、R2及滑动变阻器R连接成如图所示的电路，当滑动变阻器的触头由中点滑向b端时，下列说法正确的是 A.电压表和电流表读数都增大 B.电压表和电流表读数都减小 C.电压表读数增大，电流表读数减小 D.电压表读数减小，电流表读数增大 14．某研究性学习小组学习电学知识后进行对电工穿的高压作业服进行研究，发现高压作业服是用铜丝编织的，下列各同学的理由正确的是 A．甲认为铜丝编织的衣服不易拉破，所以用铜丝编织 B．乙认为电工被铜丝编织的衣服所包裹，使体内电势保持为零，对人体起保护作用+ C．丙认为电工被铜丝编织的衣服所包裹，使体内电场强度保持为零，对人体起保护作用 D．丁认为铜丝必须达到一定的厚度，才能对人体起到保护作用 15. 在如图所示的电路中，已知C1=C2，电阻R1>R2，电源电动势为E，内阻不计，当开关S由断开到接通时，下列说法正确的是 A．C1所带的电量变多，C2所带的电量变少 B．电路稳定后C1所带的电量小于C2所带的电量
C．C1和C2的电量都变多 D．C1和C2的电量都变少 16．如图所示，直线A为电源的U—I图线，直线B为电阻R的U—I图线，用该电源和电阻组成闭合电路时，电源的输出功率和电路的总功率分别是 A.4 W、8 W B.2 W、4 W C.4 W、6 W D.2 W、3 W
第Ⅱ卷（非选择题，共52分）
二、实验题（本题共3小题，共19分.17题3分、18题11分；19题5分.） 17．用如图所示的电路测量待测电阻RX的阻值时，下列关于由电表产生误差的说法中，正确的是 A.由于电压表的分流作用，使电阻的测量值小于真实值 B.由于电流表的分压作用，使电阻的测量值小于真实值 C.电压表的内电阻越大，测量越精确 D.电流表的内电阻越大，测量越精确 18.某待测电阻的阻值大约为10Ω，为测量其阻值，实验室提供了下列可选用的器材 A．电流表A1（量程300mA，内阻约1Ω） B．电流表A2（量程0.6A，内阻约3Ω）
C．电压表V1（量程3.0V，内阻约5kΩ） D．电压表V2（量程15.0V，内阻约15kΩ） E．滑动变阻器R1（最大阻值为50Ω） F．滑动变阻器R2（最大阻值为500Ω） G．电源E（电动势4V，内阻可忽略） H．电键、导线若干 ①为了尽可能提高测量准确度，应选择的器材为（只需填写器材前面的字母即可）电流表 ；电压表 ；滑动变阻器 . ②在下列给出的方框中画出合理的实验电路图
19.下图（甲）为某同学测绘额定电压为2.5 V小灯泡的I—U图线实验电路图．根据电路图，用笔画线代替导线，将图（乙）中的实物电路连接成完整实验电路．
（甲） （乙） 三、计算论述题（本题共4小题，共33分。20题10分；21题10分；22题13分。解答应写出必要的文字说明、方程式和重要的演算步骤，只写出答案的不能得分，有数值计算的题，答案中必须写出数值和单位） 20．如图所示，电源的电动势是6V，内电阻是0.5,小电动机M的线圈
电阻为0.5，限流电阻R0为3，若电压表的示数为3V，试求： ⑴电源的功率和电源的输出功率 ⑵电动机消耗的功率和电动机输出的机械功率 21. 一个带正电的微粒，从A点射入水平方向的匀强电场中，微粒沿直线AB运动，如图，AB与电场线夹角θ=30°，已知带电微粒的质量m=1.0×10－7kg，电量q=1.0×10－10C，A、B相距L=20cm。（取g=10m/s2，结果保留二位有效数字）求： （1）电场强度的大小和方向. （2）要使微粒从A点运动到B点，微粒射入电场时的最小速度
22. 如图所示，在竖直放置的铅屏A的右表面上贴着能放射电子的仪器P，放射源放出的电子速度大小均为smv/100.170，方向在各个方向均有。足够大的荧光屏M与铅屏A平行放置，相距md2100.2，其间有水平向左的匀强电场，电场强度大小CNE/105.24。已知电子电量
Ce19106.1，电子质量取kgm31100.9。求:
（1）电子到达荧光屏M上的动能； （2）荧光屏上的发光面积。 参考答案
19 20．⑴在串联电路中,电压表读R0两端的电压,由欧姆定律得I=AVRU1330 电源的总功率：P总=EI=6W 由能量转化和守恒定律得：P输出=P总-Pr=6-12×0.5=5.5W ⑵电源的输出功率为电动机和限流电阻获得功率之和， P输出=PM+PO PO=I2RO=3W PM= P输出- PO=5.5-3=2.5W 有PM=P机+PMr 得P机=PM-PMr=2.5-I2r=2.5-0.5=2W 21．（1）电场强度大小E=1.7×104N/C 方向水平向左 （2）2.8m/s
22．（1）由动能定理
eEd = EK－202
1mv…………………………①
EK＝2731100.110921＋24192105.2106.1＝1.2510-16J …………………………② (2) 射线在A、B间电场中被加速，除平行于电场线的电子流外，其余均在电场中偏转，其中和铅屏A平行的电子流在纵向偏移距离最大(相当于平抛运动水平射程)。
221tm
eEd， …………………………③
t = 3910s……………………④ r = v0t=1.0107 310-9=310-2m…………………⑤ 在荧光屏上观察到的范围是半径为3×10—2米的圆， 圆面积S =πr2=9π410 m2=2.8310-3m2………… ⑥
