第二合同段石婆店梁厂DK121+800～DK147+900箱梁预制模板工程作业指导书编制：审核：批准：中铁十二局集团有限公司合武铁路石婆店梁厂项目部二○○六年六月1模板制作1.1 32m箱梁模板由底模、侧模、内模和端模组成。
模板均采用整体钢模板。
面板材料采用冷轧钢板。
1.2 模板在设计制造时，必须具有足够的强度、刚度及稳定性，确保梁体各部位结构尺寸正确及预埋件的位置准确，能够多次反复使用而不会影响梁体外形。
1.3 为便于运输，底模分12块制造，到工地后在制梁台位条形基础上拼装成五截，即两端支座及活动底模各两截，中间固定底模一截。
与支座底模相连的活动底模在梁体横移前拆除抽掉作移梁台车的转换支点，中部底模为固定式底模，以作为底模和侧模安装的基准。
1.4 底模加工制造要求：底模板中心线与设计位置偏差不大于2mm；底模平整度不大于2mm/m；底模四个支座相对高差不大于2mm，同一支座四角高差不大于2mm，底模错台不大于1mm。
1.5 为保证梁体的平顺底模设矢高为30mm的反拱。
反拱的设置在底模的拼装的过程进行，并将底模与台座焊接牢固。
侧模、内模的反拱度均以此为基准。
1.6 侧模采用分段制造，制造要求如下：模板接缝处应严密，焊缝采用熔透焊，焊缝打磨平整，预留工地组拼的接缝须采用刨边对接，板面不平整度小于2mm/m，侧模错台不大于1mm。
1.7 侧模在工地拼装成整体，其下部两侧各设两个移模台车。
侧模与底模采用螺栓连接，以保证侧模与底模密贴。
侧模每个骨架底部内外侧各安装两台20t千斤顶，作为调整侧模高低及作为承重的支点。
为此侧模安装到位后不得将台车作为支撑点。
1.8 模板与混凝土接触面的面板焊缝应打磨平整，不应有错台、焊疤、凹坑、烧伤等现象。
1.9 内模直线段内模错台不大于2mm，变截面段错台不大于4mm。
内模不平整度不大于3mm/m。
1.10 内模分5截制造及安装，即两端为人工拼装式内模，中部3截为液压式内模。
模板施工作业指导书
3、梁侧模和底模采纳不小于15mm厚九夹板和50×100木枋散拼而成；板模由不小于15mm厚九夹板和50×100木枋配制而成。柱模、梁侧模配置两层，梁底板及板模配三层，以备抢工所需。
4、模板周转一段时刻后，为确保砼外观质量将逐步进行更换。
柱模板采纳木模。模板拼接缝严密，确保不漏浆。柱箍采纳2×Φ48×2.8短钢管沿柱的四周进行加固处理，最底一层距地面或楼面200mm,其他部位按500mm的间距设置。加固的短钢管必须和满堂架的钢管相连，以防止在浇筑混凝土时模板发生位移。当柱的断面尺寸≥1000×1000mm，采纳Φ14高强对拉螺栓双向对拉加固。截面≤1000×1000mm的采纳Φ12高强对拉螺栓双向对拉加固，柱模板安装见附图。
2.7楼梯间模板（如图）
楼梯间采纳二次支模法施工，待梯间剪力墙砼浇注完成后，再支梯步模板，梯步砼与楼层砼同时浇注。
楼梯梁板模板采纳50×100木枋和10mm厚竹胶合板配制，梯步侧板及梯步板采纳30厚松木枋加工成定型整板，利用松方自身刚度，步板中间不设加固牵杠，便于砼收平。
2.8专门部位模板支设（见下图）
1）梁吊模支设：
关于错层或反梁处均需支吊模，吊模待梁钢筋绑扎好后支设。支设时先按楼板厚度设置砼支墩，然后设梁内撑，最后立模板用对拉螺杆。
2）板吊模支设：
一样阳台、厨房地面比相邻板面低，为保证楼面砼成型质量，该部位模板支设待钢筋绑扎完成后实施。先放砼支墩，然后放模板，模板的加固采取在底模上设铁钉，用铅丝拉紧的方式进行。
a)在柱子混凝土上弹出梁的轴线、梁位置线及梁板水平线，并复核。
b)在楼面上立杆，梁支架的排列、间距要符合模板设计的规定。
05模板工程施工作业指导书

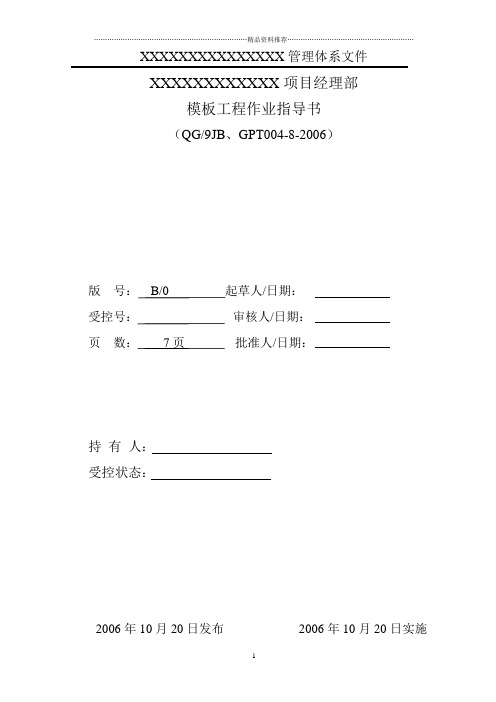

XXXXXXXXXXXXXXX管理体系文件XXXXXXXXXXXX项目经理部模板工程作业指导书（QG/9JB、GPT004-8-2006）版号：B/0 起草人/日期：受控号：审核人/日期：页数：7页批准人/日期：持有人：受控状态：2006年10月20日发布2006年10月20日实施XXXXXXXXXXXXXXXXXXXXXXXXXXX项目经理部发布1、总则1.1 为了使XXX项目经理部承建的混凝土工程中模板施工工序满足规范、设计、合同要求，根据《水利水电工程施工组织手册》及公司颁发的《模板工程施工管理实施办法》的要求，并结合XX项目经理部实际情况编制本作业指导书。
