吉林省吉林市九年级上学期物理期末考试试卷

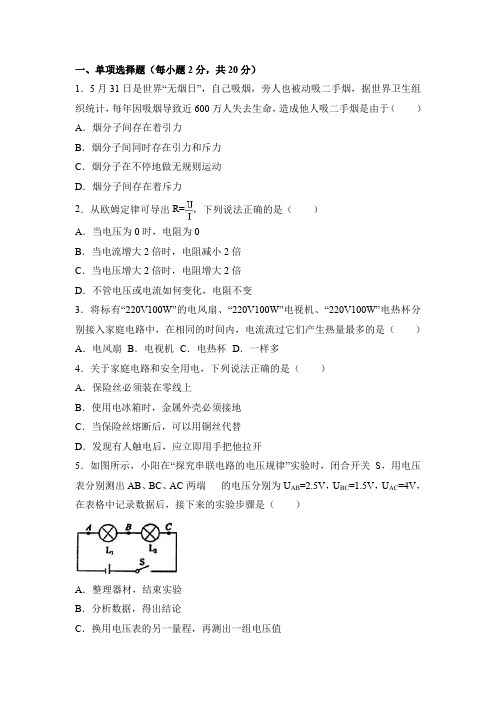

吉林省长春九年级(上)期末物理试卷(解析版)人教版
一、单项选择题（每小题2分，共20分）1．5月31日是世界“无烟日”，自己吸烟，旁人也被动吸二手烟，据世界卫生组织统计，每年因吸烟导致近600万人失去生命，造成他人吸二手烟是由于（）A．烟分子间存在着引力B．烟分子间同时存在引力和斥力C．烟分子在不停地做无规则运动D．烟分子间存在着斥力2．从欧姆定律可导出R=，下列说法正确的是（）A．当电压为0时，电阻为0B．当电流增大2倍时，电阻减小2倍C．当电压增大2倍时，电阻增大2倍D．不管电压或电流如何变化，电阻不变3．将标有“220V100W”的电风扇、“220V100W”电视机、“220V100W”电热杯分别接入家庭电路中，在相同的时间内，电流流过它们产生热量最多的是（）A．电风扇B．电视机C．电热杯D．一样多4．关于家庭电路和安全用电，下列说法正确的是（）A．保险丝必须装在零线上B．使用电冰箱时，金属外壳必须接地C．当保险丝熔断后，可以用铜丝代替D．发现有人触电后，应立即用手把他拉开5．如图所示，小阳在“探究串联电路的电压规律”实验时，闭合开关S，用电压表分别测出AB、BC、AC两端的电压分别为U AB=2.5V，U BC=1.5V，U AC=4V，在表格中记录数据后，接下来的实验步骤是（）A．整理器材，结束实验B．分析数据，得出结论C．换用电压表的另一量程，再测出一组电压值D．换用不同规格的小灯泡，再测出几组电压值6．如图所示，电源电压9V保持不变，当开关S闭合时，灯泡L1、L2均正常发光，电压表示数为3V，则灯泡L2两端的电压是（）A．3V B．6V C．4.5V D．9V7．电吹风由电动机和电热丝等组成．为保证电吹风的安全使用，要求：电动机不工作时，电热丝不能发热；电热丝不发热时，电动机仍能工作．如图所示电路中符合要求的是（）A．B． C．D．8．一盏“220V，25W”的电灯甲和一盏“36V，25W”的电灯乙，当它们都正常发光时（）A．甲灯亮B．乙灯亮C．两灯一样亮 D．无法判断9．如图所示的电路中，电源电压保持不变，当开关闭合，滑片由b端向a端移动的过程中，以下说法正确的是（）A．电压表的示数减小，电流表的示数增大B．电压表的示数增大，电流表的示数减小C．电压表示数与电流表示数的比值不变D．电压表的示数不变，电流表的示数增大10．标有“12V 12W”、“12V 6W”的灯L1和L2（假设灯丝电阻不变），若将它们串联在某电源上，两灯都发光，下列说法正确的是（）A．灯L1和L2的电阻之比为2：1B．灯L1比灯L2亮C．灯L1和L2的实际功率之比为1：2D．通过灯L1和L2的电流之比为2：1二、填空题（每空1分，共12分）11．把图钉帽在课桌上来回摩擦几下后，图钉帽热得烫手，这是用的方法改变了物体的内能；把瓶装水放在冰箱里，一会儿变凉了，这是用的方法改变了物体的内能．12．我国家庭电路的电压为V．各班教室内的有线扬声器（广播）的连接方式是联．13．2016年5月，长沙市开通了商业运营磁悬浮列车线路．其所用的磁体大多是通有强大电流的电磁铁，利用（选填“同名”或“异名”）磁极相互排斥的原理，减小了车轮与轨道之间的摩擦力．14．在“用电流表测电流”的实验中，某同学接成如图（a）所示的电路．当开关闭合后，两灯都发光，两个电流表的指针所指位置均为图（b）所示，则通过灯L2的电流为A，通过灯L1的电流为A．15．灯泡L1、L2分别标有“10V、10W”和“9V、5.4W”字样，将它们串联使用时，电路中允许通过的最大电流是A，电路两端允许加的最大电压值是V．16．电阻A和B的电流与其两端电压的关系如图所示．由图可知，电阻A的阻值为Ω；将A和B并联后接在1V的电源上，电路中的总电流为A．17．某型号电饭锅有高温档和低温档两个档位，原理如图所示．当开关S处于（选填“断开”或“闭合”）状态时为高温档．三、计算题18．如图所示，R1=20Ω，闭合开关后，电流表A的示数为0.3A，R2的电功率为1.2W．求：（1）电源电压；（2）通电100s，R2产生的热量．19．在如图所示电路，电源电压为6V，小灯泡标有“2.5V”字样，闭合开关后，灯泡正常发光，电流表的示数为0.5A．求：（1）电阻R的电功率；（2）通电1min，小灯泡消耗的电能．四、综合题（每图2分，其它题每空1分，共28分）20．用笔画线代替导线，将电灯和控制它的开关正确地接入如图所示的家庭电路中．21．如图所示，能自由转动的小磁针静止在通电螺线管的上方，请在图中括号内标出通电螺线管的N极或S极以及电源的正极或负极．22．在“探究不同物质吸热升温的现象”实验中，将甲、乙两种不同的液体分别放入两个相同的烧杯内，用相同的电加热器同时加热记录相关数据，并绘制出如图所示的图象（不计热量损失）．（1）实验时，选用初温和均相等的甲、乙两种液体．（2）加热10min，甲吸收的热量（选填“大于”“小于”或“等于”）乙吸收的热量．（3）若甲、乙两种液体吸收的热量相等，液体升高的温度大些．（4）甲、乙两种液体中，液体的比热容较大．23．比较甲、乙两图可知：电流的周围存在；比较甲、丙两图可知：电流磁场的方向与的方向有关，这种现象叫做电流的效应．24．如图所示是“探究什么情况下磁可以生电”的装置，导体ab、灵敏电流表用导线连接，组成电路闭合开关，让导体ab在磁场中上下运动，发现电流表指针；让导体ab 静止，磁铁水平向右运动，则电流表指针（选填“偏转”或“不偏转”）．25．通过学习物理概念，使我们可以更准确地描述物体的属性，例如为了描述导体对电流的作用，我们引入了电阻的概念；某同学用如图所示的电路做探究影响电阻大小因素的实验，图中甲、乙、丙是镍铬合金丝，甲、乙长度相同，乙、丙粗细相同．如果想要探究“导体电阻的大小与其横截面积的关系”，应选用电阻丝甲和分别接入M、N两点间．26．如图所示，甲、乙、丙三个密闭容器中密封着等量的空气，U型管中液面高度的变化反映密闭空气温度的变化．三个容器中的电阻丝串联起来接到电源两端，其中在丙容器的外部，将一个电阻和这个容器内的电阻并联，要研究电热与电阻的关系应该观察两个容器中液面高度差的变化；要研究电热与电流的关系应该观察两个容器中液面高度差的变化．27．小明利用如图甲所示的电路探究电流跟电阻的关系．已知电源电压为7V且保持不变，实验用到的电阻阻值分别为5Ω、10Ω、15Ω、20Ω、25Ω．（1）请根据图甲所示的电路图将图乙中的实物电路连接完整（导线不允许交叉）．（2）闭合开关前，滑片应该位于端（选填“A”或“B”）．（3）若闭合开关后，小明观察电路时发现电流表有示数，但电压表无示数，出现这种现象可能的原因是．（4）排除故障后，进行实验，实验中多次改变R的阻值，调节滑动变阻器的滑片，使电压表示数保持不变，记下电流表的示数，得到如图丙所示的电流I随电阻R变化的图象；①上述实验中，小明用5Ω的电阻做完实验后，将5Ω的电阻换成10Ω进行实验，接下来的操作是将滑动变阻器的滑片向移动（选填“A”或“B”），使电压表示数保持V不变，读出电流表的示数．②上述实验中，由图象可以得出结论：当电压一定时，通过导体的电流与电阻成．（5）为完成整个实验，应该选取最大阻值不小于Ω的滑动变阻器．28．在“测定小灯泡电功率”的实验中，电源电压为6V，小灯泡L的额定电压为2.5V，电阻大约为10Ω，可供选用的滑动变阻器R1和R2的最大阻值分别为10Ω、50Ω，实验电路如图甲所示．（1）实验原理是．（用公式表示）（2）实验应该选用的滑动变阻器是（填“R1”或“R2”）．（3）电路正确连接后，闭合开关，发现小灯泡不亮，但电流表有示数，接下来应进行的操作是A．更换小灯泡B．检查电路是否断路C．向左移动滑动变阻器滑片D．向右移动滑动变阻器滑片（4）如图乙是根据实验数据绘成的UI图象．根据图象提供的信息，可计算出小灯泡的额定功率是W．当滑动变阻器的滑片向左移动时，小灯泡的电阻将变．P （5）当小灯泡两端的实际电压为额定电压一半时，小灯泡的实际功率P实．额2016-2017学年吉林省长春外国语学校九年级（上）期末物理试卷参考答案与试题解析一、单项选择题（每小题2分，共20分）1．5月31日是世界“无烟日”，自己吸烟，旁人也被动吸二手烟，据世界卫生组织统计，每年因吸烟导致近600万人失去生命，造成他人吸二手烟是由于（）A．烟分子间存在着引力B．烟分子间同时存在引力和斥力C．烟分子在不停地做无规则运动D．烟分子间存在着斥力【考点】分子的运动．【分析】解此题需掌握分子动理论，物质是由分子组成的，一切物质的分子都在不停地做无规则运动，分子间存在着相互作用的引力和斥力．扩散现象说明了一切物质的分子都在不停地做无规则运动．【解答】解：由于一切分子都在不停地做无规则运动，所以公共场合吸烟的时候，烟气会扩散到空气中，被在场的其它人吸收．故造成他人吸二手烟是由于分子在不停地做无规则运动的缘故．故选C．2．从欧姆定律可导出R=，下列说法正确的是（）A．当电压为0时，电阻为0B．当电流增大2倍时，电阻减小2倍C．当电压增大2倍时，电阻增大2倍D．不管电压或电流如何变化，电阻不变【考点】欧姆定律的变形公式．【分析】电阻是导体本身的一种性质，它与两端的电压和通过电流无关，R=这个导出公式只说明导体电阻的大小是导体两端的电压与通过导体的电流大小的比值．【解答】解：电阻是导体本身的一种性质，只与导体的材料、长度、横截面积和温度有关，与两端的电压和通过的电流无关，所以，当电压为0时、电流增大2倍时或电压增大2倍时，电阻的阻值不变，故ABC错误，D正确．故选D．3．将标有“220V100W”的电风扇、“220V100W”电视机、“220V100W”电热杯分别接入家庭电路中，在相同的时间内，电流流过它们产生热量最多的是（）A．电风扇B．电视机C．电热杯D．一样多【考点】电热．【分析】三个用电器都正常工作，实际功率相同（等于额定功率）、通电时间相同，根据W=Pt可知消耗的电能相同，通过分析三种用电器使用时的能量转化情况，找出产生热量最多的用电器．【解答】解：因在额定电压下用电器的电功率和额定功率相等，所以，三种用电器的实际功率相等，由W=Pt可知，相同时间内三种用电器消耗的电能相等，电风扇主要把电能转化为机械能，发热量较小；电视机主要将电能转化为光能和声能，发热量也很小；只有电热杯是利用电热，电能全部变成内能，故电热杯产生的热量最多，故C正确．故选C．4．关于家庭电路和安全用电，下列说法正确的是（）A．保险丝必须装在零线上B．使用电冰箱时，金属外壳必须接地C．当保险丝熔断后，可以用铜丝代替D．发现有人触电后，应立即用手把他拉开【考点】家庭电路的组成．【分析】（1）从安全的角度分析，保险丝必须装在火线上；（2）家用电器的金属外壳一定要接地，当家用电器漏电时，当人接触金属外壳时，地线把人体短路，防止触电事故的发生；（3）保险丝的作用就是在电流异常升高到一定的高度的时候，自身熔断切断电流，从而起到保护电路安全运行的作用；（4）发现有人触电，应先切断电源，再进行施救；【解答】解：A、从安全的角度分析，保险丝必须装在火线上，故A错误；B、电冰箱使用时金属外壳一定要接地，防止漏电时发生触电事故，故B正确；C、铜丝的熔点高，用铜丝代替保险丝，在电流异常升高到一定的高度的时候，不能自身熔断切断电流，起不到保险作用，故C错误；D、发现有人触电，应先切断电源，再进行施救，若立即用手把他打开，容易使施救者也触电，故D错误；故选B．5．如图所示，小阳在“探究串联电路的电压规律”实验时，闭合开关S，用电压表分别测出AB、BC、AC两端的电压分别为U AB=2.5V，U BC=1.5V，U AC=4V，在表格中记录数据后，接下来的实验步骤是（）A．整理器材，结束实验B．分析数据，得出结论C．换用电压表的另一量程，再测出一组电压值D．换用不同规格的小灯泡，再测出几组电压值【考点】串联电路的电压规律．【分析】无论做什么实验，实验结论一定要具有普遍性，因此在研究串联电路中的电压关系时，为了使结论具有普遍性需采用相同灯泡和不同灯泡进行多次实验．【解答】解：用电压表测出AB、BC、AC两端的电压分别为U AB=2.5V，U BC=1.5V，U AC=4V，说明两个小灯泡不是同一个规格的，但一组数据具有很大的偶然性，因此为了得到普遍规律，接下来的操作是换用不同规格的小灯泡，再测出几组电压值，然后分析数据，这样的结论才具有科学性．故选D．6．如图所示，电源电压9V保持不变，当开关S闭合时，灯泡L1、L2均正常发光，电压表示数为3V，则灯泡L2两端的电压是（）A．3V B．6V C．4.5V D．9V【考点】串联电路的电压规律．【分析】串联电路的电压规律是：U=U1+U2．电压表使用规则之一是与被测电路并联．【解答】解：由图中可看出，两灯泡串联，电压表测L2两端电压，示数3V，即L2两端电压U2=3V．故BCD错误；A正确；故选A．7．电吹风由电动机和电热丝等组成．为保证电吹风的安全使用，要求：电动机不工作时，电热丝不能发热；电热丝不发热时，电动机仍能工作．如图所示电路中符合要求的是（）A．B． C．D．【考点】串、并联电路的设计．【分析】串联电路中各用电器同时工作，因此电动机和电热丝为并联电路；又因为电动机不工作时，电热丝不能发热；电热丝不发热时，电动机仍能工作，因此电路中有总开关控制，电热丝有相应的开关控制．【解答】解：A、电热丝和电动机串联，而电动机不能够独立工作，故A选项不合题意；B、电动机和电热丝并联连接，电路中只有一个总开关控制，开关闭合，电热丝和电动机同时工作，而电动机无法独立工作，故B选项不合题意；C、电动机和电热丝并联连接，S1控制整个电路，S2控制电动机；S1闭合，S2断开，只有电热丝工作，而电动机不工作；故C选项不符合要求；D、电动机和电热丝并联连接，S1控制整个电路，S2控制电热丝；S1闭合，S2断开，只有电动机工作，电热丝不工作；S1闭合，S2闭合，电动机和电热丝同时工作；S1断开，电动机和电热丝都不工作，故D选项合题意．故选D．8．一盏“220V，25W”的电灯甲和一盏“36V，25W”的电灯乙，当它们都正常发光时（）A．甲灯亮B．乙灯亮C．两灯一样亮 D．无法判断【考点】额定功率．【分析】灯泡正常发光时的功率等于灯泡的额定功率，灯泡亮度取决于灯泡的实际功率，灯泡实际功率相等，灯泡亮度相同．【解答】解：由题意知，甲与乙的额定功率都是25W，灯泡正常发光时的功率等于额定功率，所以两灯泡的实际功率相同，灯泡亮度相同；故选C．9．如图所示的电路中，电源电压保持不变，当开关闭合，滑片由b端向a端移动的过程中，以下说法正确的是（）A．电压表的示数减小，电流表的示数增大B．电压表的示数增大，电流表的示数减小C．电压表示数与电流表示数的比值不变D．电压表的示数不变，电流表的示数增大【考点】欧姆定律的应用．【分析】由电路图可知，定值电阻与滑动变阻器串联，电压表的定值电阻两端的电压，电流表测电路中的电流；（1）首先判断出滑动变阻器的滑片由b端向a端移动的过程中，滑动变阻器连入电路中的电阻的变化，再利用串联电路电阻的特点，确定电路中电阻的变化，再根据欧姆定律确定电压表和电流表示数的变化．（2）利用欧姆定律，判断出电压表与电流表示数比值的变化情况．【解答】解：（1）定值电阻与滑动变阻器串联，滑动变阻器滑片由b端向a端移动时，滑动变阻器接入电路的阻值减小，则电路中的总电阻R变小，而电源电压U不变，由I=可知电路中的电流变大，即电流表示数变大；故B 不符合题意．由于定值电阻的阻值不变，由公式U=IR可知，定值电阻两端电压变大，即电压表示数变大；故AD不符合题意．（2）因为电压表测定值电阻两端的电压、电流表测电路中的电流即通过定值电阻的电流，所以根据欧姆定律I=可知，电压表示数与电流表示数的比值是定值电阻的阻值，并且定值电阻的阻值不变，即电压表示数与电流表示数的比值不变；故C 符合题意．故选C．10．标有“12V 12W”、“12V 6W”的灯L1和L2（假设灯丝电阻不变），若将它们串联在某电源上，两灯都发光，下列说法正确的是（）A．灯L1和L2的电阻之比为2：1B．灯L1比灯L2亮C．灯L1和L2的实际功率之比为1：2D．通过灯L1和L2的电流之比为2：1【考点】电功率与电压、电流的关系；实际功率．【分析】（1）已知灯泡的额定电压和额定功率，根据P=求出两灯泡的电阻之比；（2）两灯泡串联在某电源上，两灯都发光，根据串联电路的电压特点可知通过它们的电流之比，根据P=I2R求出两灯泡的实际功率之比，根据灯泡的亮暗取决于实际功率的大小判断两灯泡的亮暗．【解答】解：（1）由P=可得，两灯泡的电阻之比：====，故A不正确；（2）两灯泡串联在某电源上，两灯都发光，因为串联电路中各处的电流相等，所以通过灯L1和L2的电流之比为1：1，故D 不正确；由P=I2R可知，两灯泡的实际功率之比：===，故C正确；因灯泡的亮暗取决于实际功率的大小，所以，灯L2比灯L1亮，故B不正确．故选C．二、填空题（每空1分，共12分）11．把图钉帽在课桌上来回摩擦几下后，图钉帽热得烫手，这是用做功的方法改变了物体的内能；把瓶装水放在冰箱里，一会儿变凉了，这是用热传递的方法改变了物体的内能．【考点】物体内能的改变．【分析】做功改变内能的实质是能量的转化，同时伴随着物体的运动；热传递可以改变物体的内能，它的实质是内能的转移．【解答】解：让图钉冒在课桌上来回摩擦几下后，发现图钉冒变烫了，这是用做功的方法改变了物体的内能，在这一过程中，机械能转化为内能；把瓶装水放在冰箱里，一会儿变凉了，这是用热传递的方法改变了物体的内能，在这一过程中，内能发生了转移．故答案为：做功；热传递．12．我国家庭电路的电压为220V．各班教室内的有线扬声器（广播）的连接方式是并联．【考点】家庭电路工作电压、零线火线的辨别方法；串联电路和并联电路的辨别．【分析】家庭电路的电压为220V，而各教室的有线扬声器的额定电压为220V．串联电路中各用电器之间相互影响，有一处有问题则整个电路都处于断路状态，而并联电路中的各用电器之间互不影响．【解答】解：我国家庭照明电路电压为220V；考场的有线扬声器可以单独播放，不能相互影响的，所以它们之间是并联的；故答案为：220；并．13．2016年5月，长沙市开通了商业运营磁悬浮列车线路．其所用的磁体大多是通有强大电流的电磁铁，利用同名（选填“同名”或“异名”）磁极相互排斥的原理，减小了车轮与轨道之间的摩擦力．【考点】磁极间的相互作用．【分析】磁极间的作用规律是：同名磁极相吸，异名磁极相斥．【解答】解：磁浮列车利用同名磁极相互排斥的原理，减小了车体与轨道之间的摩擦．故答案为：同名．14．在“用电流表测电流”的实验中，某同学接成如图（a）所示的电路．当开关闭合后，两灯都发光，两个电流表的指针所指位置均为图（b）所示，则通过灯L2的电流为0.32A，通过灯L1的电流为 1.28A．【考点】探究串并联电路中的电流特点实验．【分析】由图a可知两电流表分别测量的是干路和支路电流，由图b可读数，则通过L1电流，可由并联电路电流的规律求得．【解答】解：由图a、b可知两电流表分别测量的是干路和支路电流，即I=1.6A，I2=0.32A所以，由并联电路电流的规律：I=I1+I2得I1=I﹣I2=1.6A﹣0.32A=1.28A故答案为：0.32，1.28．15．灯泡L1、L2分别标有“10V、10W”和“9V、5.4W”字样，将它们串联使用时，电路中允许通过的最大电流是0.6A，电路两端允许加的最大电压值是15 V．【考点】欧姆定律的应用；电功率与电压、电流的关系．【分析】已知两灯泡的额定电压和额定功率，根据P=UI求出两灯的额定电流，再根据欧姆定律求出两灯泡的电阻；两灯泡串联时，电路中的最大电流为两灯泡额定电流中较小的，根据电阻的串联和欧姆定律求出电路两端允许加的最大电压．【解答】解：由P=UI可得，两灯泡的额定电流：I1===1A，I2===0.6A，由I=可得，两灯泡的电阻分别为：R1===10Ω，R2===15Ω；因串联电路中各处的电流相等，所以，电路中允许通过的最大电流I=I2=0.6A，因串联电路中总电阻等于各分电阻之和，所以，电路两端的电压：U=I（R1+R2）=0.6A×（10Ω+15Ω）=15V．故答案为：0.6；15．16．电阻A和B的电流与其两端电压的关系如图所示．由图可知，电阻A的阻值为5Ω；将A和B并联后接在1V的电源上，电路中的总电流为0.3A．【考点】欧姆定律的应用．【分析】将A和B并联后接在1V的电源上时它们两端的电压相等，根据图象读出通过两电阻的电流，根据并联电路的电流特点求出电路中的总电流，再根据欧姆定律求出电阻A的阻值．【解答】解：将A和B并联后接在1V的电源上，因并联电路中各支路两端的电压相等，所以，两电阻两端的电压：U A=U B=U=1V，由图象可知，通过两电阻的电流分别为I A=0.2A，I B=0.1A，因并联电路中干路电流等于各支路电流之和，所以，电路中的总电流：I=I A+I B=0.2A+0.1A=0.3A，由I=可得，电阻A的阻值：R A===5Ω．故答案为：5；0.3．17．某型号电饭锅有高温档和低温档两个档位，原理如图所示．当开关S处于闭合（选填“断开”或“闭合”）状态时为高温档．【考点】电功率与电压、电流的关系．【分析】电路电压一定，由电功率公式P=UI=可知，电路电阻越小，电路功率越大，电饭锅处于高温档，据此进行解答．【解答】解：由电路图可知，当开关S处于闭合时，电路为R1的简单电路，电路的总电阻最小，电压一定时，由P=UI=可知，电路的总功率最大，电饭锅处于高温档．故答案为：闭合．三、计算题18．如图所示，R1=20Ω，闭合开关后，电流表A的示数为0.3A，R2的电功率为1.2W．求：（1）电源电压；（2）通电100s，R2产生的热量．【考点】电功率的计算；焦耳定律的计算公式及其应用．【分析】（1）由图知两电阻并联，由并联电路特点和欧姆定律计算电源电压；（2）由Q=W和P=计算R2产生的热量．【解答】解：（1）由电路图知，R1、R2串联，电流表测R1的电流，由并联电路特点和欧姆定律可得，电源电压：U=U1=I1R1=0.3A×20Ω=6V；（2）由P=可得，通电100s，R2产生的热量：Q=W=P2t=1.2W×100s=120J．答：（1）电源电压为6V；（2）通电100s，R2产生的热量为120J．19．在如图所示电路，电源电压为6V，小灯泡标有“2.5V”字样，闭合开关后，灯泡正常发光，电流表的示数为0.5A．求：（1）电阻R的电功率；（2）通电1min，小灯泡消耗的电能．【考点】电功率的计算；电功的计算．【分析】（1）灯泡正常发光时的电压和额定电压相等，根据串联电路的电压特点求出电阻R两端的电压，根据P=UI求出电阻R的电功率；（2）根据W=UIt求出1min内，电流通过小灯泡所做的功．【解答】解：（1）灯泡正常发光时的电压U L=2.5V，根据串联电路中总电压等于各分电压之和可知：电阻R两端的电压U R=U﹣U L=6V﹣2.5V=3.5V，电阻R的电功率P R=U R I=3.5V×0.5A=1.75W；（2）1min内，电流通过小灯泡所做的功：W L=U L It=2.5V×0.5A×60s=75J．答：（1）电阻R的电功率为1.75W；（2）1min内，电流通过小灯泡所做的功为75J．四、综合题（每图2分，其它题每空1分，共28分）20．用笔画线代替导线，将电灯和控制它的开关正确地接入如图所示的家庭电路。

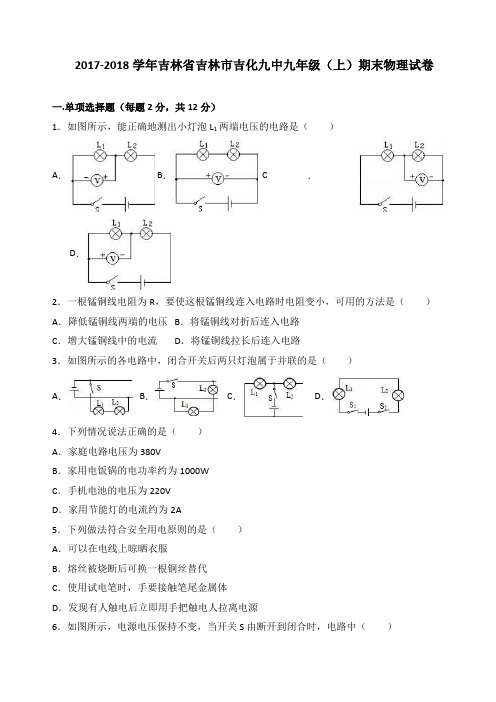

吉林省吉林市吉化九中九年级(上)期末物理试卷(word版含答案解析)
2017-2018学年吉林省吉林市吉化九中九年级（上）期末物理试卷一.单项选择题（每题2分，共12分）1．如图所示，能正确地测出小灯泡L1两端电压的电路是（）A． B．C．D．2．一根锰铜线电阻为R，要使这根锰铜线连入电路时电阻变小，可用的方法是（）A．降低锰铜线两端的电压B．将锰铜线对折后连入电路C．增大锰铜线中的电流D．将锰铜线拉长后连入电路3．如图所示的各电路中，闭合开关后两只灯泡属于并联的是（）A．B．C．D．4．下列情况说法正确的是（）A．家庭电路电压为380VB．家用电饭锅的电功率约为1000WC．手机电池的电压为220VD．家用节能灯的电流约为2A5．下列做法符合安全用电原则的是（）A．可以在电线上晾晒衣服B．熔丝被烧断后可换一根铜丝替代C．使用试电笔时，手要接触笔尾金属体D．发现有人触电后立即用手把触电人拉离电源6．如图所示，电源电压保持不变，当开关S由断开到闭合时，电路中（）A．电流表的示数变大，小灯泡变亮B．电流表的示数变小，小灯泡变亮C．电压表的示数变小，小灯泡不亮D．电压表的示数变大，小灯泡不亮二、填空题（每空1分，共18分）7．与丝绸摩擦过的玻璃棒带电，这是因为玻璃棒了电子．8．人们选用水作为汽车发动机的冷却剂，是因为水的大，这是通过方式改变内能的．9．小明家有一个标有“2W”字样的电蚊香加热器，正常工作1h，消耗J的电能，它工作时电能转化为能．10．家庭电路的电压在用电高峰时段，有时会降低到198V．此时一盏“220V、100W”的灯泡工作时的实际功率将100W（填“大于”、“等于”或“小于”）．灯泡的实际亮度会比正常发光时（填“亮”或“暗”）些．11．如图所示是四根高压输电线上的一个装置，利用这个装置将四根导线并联起来，相当于增大了导线的横截面积，从而减小了导线的，以达到减少输电线上电能损失的目的，这个装置应该是（填“导体”或“绝缘体”）．12．电阻R1与R2串联在电路中，R1=6Ω，R2=4Ω．它们两端电压之比为，它们的电功率之比为．13．只将一个“220V 800W”的电暖气接入示数为如图所示的电能表所在的电路中，正常工作5h，消耗电能kW•h，此时电能表示数变为．14．某家庭电路中电能表的表盘上标有“220V 20A”字样，现有5盏40W的电灯、一台100W 的电视机、一台1000W的空调，该电能表允许连接的用电器的最大总功率是W；该家庭电路（填“能”或“不能”）允许再安装一台1500W的电热水器．15．如图是小灯泡L和定值电阻R的电流与电压关系的图象．现将它们并联后接在电压为2V的电源两端，则干路中的电流是A，小灯泡L的实际电功率是W．三、计算题（每题5分，共10分）16．如图所示，R1=20Ω，闭合开关，电压表和电流表的示数分别为6V和0.5A．求（1）通过电阻R1的电流；（2）电阻R2的阻值．17．如图所示，电源电压为3V，小灯泡L标有“2.5V 1W”字样．闭合开关后，小灯泡L正常发光．求：（1）通过小灯泡L的电流；（2）通电60s，电阻R消耗的电能．四、简答题（每题2分，共6分）18．妈妈做菜时，我们能闻到香味，这属于什么现象？请你用分子热运动的知识解释为什么会产生这种现象？19．台式电脑的机箱外壳上开有许多小孔，并且机箱内装有微型风扇．请解释这样做的道理．20．手机屏幕调的越亮越耗电．请说明其中的道理．五、作图与实验（21、22、23题各2分，其它题每空1分，共24分）21．如图所示，根据安全用电原则，请将开关控制的电灯正确连入电路．22．如图，在圆圈中填上电流表或者电压表的符号，并标出正负接线柱，使灯能发光．23．请在图中标出磁感线的方向和电源的正极．24．在“伏安法”测量定值电阻的实验中，电源电压是3V．（1）实验原理是，开关闭合之前滑动变阻器的滑片滑到端；（2）实验过程中，无论怎样移动滑片，电流表和电压表的示数都很小且无变化，电路元件均完好，原因可能是；（3）排除故障后的电路连接如图甲所示，当电压表示数是2.5V时，电流表的示数如图乙所示是A，被测电阻的阻值是Ω；（4）实验过程中，改变滑片位置并进行多次测量，这样做可以达到的目的．25．在测量额定电压为3.8V小灯泡的电功率试验中，电源电压为4.5V，电路如图所示．（1）连接电路时，开关应，电压表的量程应选择；（2）检查电路无误后，闭合开关，会发现小灯泡不亮，但电流表和电压表的示数都很小，接下来应进行的操作是；（3）当小灯泡正常发光时，电流表的示数是0.3A，则小灯泡的额定功率是W．26．小明同学在探究电流流过导体产生的热的多少与什么因素有关时采用了如图所示的实验装置．请仔细观察甲、乙两图并回答：（1）你认为甲图所示的装置是用来研究电流通过导体产生的热与的关系．由甲图所示的实验现象可以得到的结论是：在电流、通电时间相同的情况下，越大，电流通过电阻产生的热量越多；（2）在乙电路其中一个容器的外部，将一个电阻和这个容器内的电阻并联，再接入原电路，可以探究电流产生的热量与的关系．27．某小组在探究电流与电阻关系的实验中，设计了如图所示的电路：（1）请你用笔画线代替导线将如图所示电路连接完整；（2）电源由两节电压为1.5V的电池串联组成，则电源电压为V；（3）若分别将5Ω、l0Ω、15Ω的电阻接入电路进行实验时，调节滑动变阻器，保持电压表示数为1.5V不变，那么选取的滑动变阻器的最大阻值应该不小于Ω，由此得到结论：电压一定时，电流与电阻成；（4）保持电压表示数为2V的条件下重复进行上述实验，其目的是：．2017-2018学年吉林省吉林市吉化九中九年级（上）期末物理试卷参考答案与试题解析一.单项选择题（每题2分，共12分）1．如图所示，能正确地测出小灯泡L1两端电压的电路是（）A． B．C．D．【考点】I3：电压表的使用．【分析】根据电压表与被测用电器并联，并且流入电压表的电流必须从正接线柱流入，负接线柱流出对四个选项逐一分析，即可找出正确选项．【解答】解：A、由图示电路图可知，电压表正负接线柱接反了，不能测出小灯泡L1两端电压，故A错误；B、由图示电路图可知，电压表测量的是两灯泡串联总电压，测量的是电源电压，不能测出小灯泡L1两端电压，故B错误；C、由图示电路图可知，电压表与小灯泡L2并联，测量的是小灯泡L2两端电压，不能测出小灯泡L1两端电压，故C错误；D、由图示电路图可知，电压表并联在小灯泡L1两端，测小灯泡L1两端电压，故D正确；故选D．2．一根锰铜线电阻为R，要使这根锰铜线连入电路时电阻变小，可用的方法是（）A．降低锰铜线两端的电压B．将锰铜线对折后连入电路C．增大锰铜线中的电流D．将锰铜线拉长后连入电路【考点】IA：影响电阻大小的因素．【分析】影响电阻大小的因素有导体的材料、长度、横截面积，与导体两端的电压、通过的电流无关；材料和温度不变时，导线越长、横截面积越小电阻越大．【解答】解：A、导体的电阻是导体的阻碍电流的性质，与导体两端的电压高低无关；故A错误；B、将导线对折后接入电路，长度变小、横截面积变大，导体的电阻变小，故B正确；C、导体的电阻是导体的阻碍电流的性质，与通过导体的电流大小无关；故C错误；D、将这根导线拉长，长度变长、横截面积变小，电阻变大，可以使连入电路的导线电阻变大，故D错误．故选B．3．如图所示的各电路中，闭合开关后两只灯泡属于并联的是（）A．B．C．D．【考点】HT：串联电路和并联电路的辨别．【分析】串联电路电流只有一条路径，电流依次经过各用电器从正极回到电源负极；并联电路电流有多条路径，分别经过各用电器从电源正极回到负极．【解答】解：ABC、开关闭合后，灯泡L1、L2顺次连接，因此该电路为串联电路；C、开关闭合后，灯泡L1、L2并列连接，因此该电路为并联电路．故选C．4．下列情况说法正确的是（）A．家庭电路电压为380VB．家用电饭锅的电功率约为1000WC．手机电池的电压为220VD．家用节能灯的电流约为2A【考点】I1：电压；HG：电流的大小；J7：电功率．【分析】不同物理量的估算，有的需要凭借生活经验，有的需要简单的计算，有的要进行单位的换算，最后判断最符合实际的是哪一个．【解答】解：A、家庭电路电压为220V，故A错误；B、家用电饭锅的电功率在1000W左右，故B正确；C、手机电池电压为3.7V，故C错误；D、家用的节能灯的功率与40W，由P=UI可得，工作电流：I==≈0.18A，故D错误．故选B．5．下列做法符合安全用电原则的是（）A．可以在电线上晾晒衣服B．熔丝被烧断后可换一根铜丝替代C．使用试电笔时，手要接触笔尾金属体D．发现有人触电后立即用手把触电人拉离电源【考点】IV：安全用电原则．【分析】（1）安全用电的原则：不接触低压带电体，不靠近高压带电体；（2）保险丝是用熔点较低、电阻率较大的铅锑合金制成的，当电流过大时自身熔断切断电路，从而起到保护电路安全运行的作用；（3）测电笔的正确使用是：手接触笔尾金属体，笔尖金属体接触零线或火线，氖管发光的是火线，氖管不发光的是零线；（4）发现有人触电或电引起的火灾，首先切断电源，再实行救援措施．【解答】解：A、电线中有电流通过，人接触电线容易触电，更不能在电线上凉晒衣服，故A错误；B、铜丝的熔点高，当电流过大时，不能熔断，因此不能做保险丝，故B错误；C、使用测电笔时，手要与笔尾金属体接触，故C正确；D、发现有人触电后，直接用手把触电者拉离电源，因人体是导体，可能使救助者间接触电事故，故D错误．故选C．6．如图所示，电源电压保持不变，当开关S由断开到闭合时，电路中（）A．电流表的示数变大，小灯泡变亮B．电流表的示数变小，小灯泡变亮C．电压表的示数变小，小灯泡不亮D．电压表的示数变大，小灯泡不亮【考点】IZ：电路的动态分析．【分析】分析当开关S由断开到闭合时电路的变化，根据串联电路的规律和欧姆定律确定正确答案．【解答】解：当开关S断开时，灯L与电阻R串联，电压表测R两端的电压，电流表测电路中的电流；S闭合时，L短路，灯不亮，电路中只有R，此时电压表测电源电压，电流表测电路中的电流；根据串联电路电压的规律，故电压表示数变大，根据串联电阻的规律，S闭合时电阻变小，根据欧姆定律I=可知，电路中电流变大，电流表示数变大；综上所述，只有D正确，ABC错误．故选D．二、填空题（每空1分，共18分）7．与丝绸摩擦过的玻璃棒带正电，这是因为玻璃棒了失去电子．【考点】H2：正电荷与负电荷．【分析】不同物质组成的物体相互摩擦时，原子核束缚核外电子的本来不同，原子核束缚核外电子本领强的得到电子，物体因多余电子带负电，原子核束缚核外电子本领弱的失去电子，物体因缺少电子带正电．【解答】解：丝绸与玻璃棒摩擦，玻璃棒的一些电子转移到丝绸上，玻璃棒因失去电子而带正电，丝绸因得到等量的电子而带负电．故答案为：正；失去．8．人们选用水作为汽车发动机的冷却剂，是因为水的比热容大，这是通过热传递方式改变内能的．【考点】GE：水的比热容的特点及应用；GA：热传递改变物体内能．【分析】水的比热容大，相同质量的水和其它物质比较，升高或降低相同的温度，水吸收或放出的热量多；吸收或放出相同的热量，水升高或降低的温度少；改变内能的方法有两个：做功和热传递．【解答】解：汽车发动机工作时产生大量的热，这些热如果不迅速转移，就可能损害发动机．因为水的比热容较大，用水做冷却剂时，相同质量的水和其它物质比较，升高相同的温度，水吸收的热量多，这样可以把这些热迅速吸收，使发动机的温度不致升得太高．发动机冷却是依靠热传递改变内能的．故答案为：比热容；热传递．9．小明家有一个标有“2W”字样的电蚊香加热器，正常工作1h，消耗7200J的电能，它工作时电能转化为内能．【考点】J3：电功的计算．【分析】电蚊香加热器是利用电流的热效应工作的，已知加热器的额定功率和正常工作时间，利用公式W=Pt得到消耗的电能．【解答】解：由P=得加热器正常工作1h消耗的电能：W=Pt=2W×3600s=7200J．；它工作时将电能转化为内能，使蚊香的内能增大、温度升高，加快分子运动速度，扩散的更快．故答案为：7200；内．10．家庭电路的电压在用电高峰时段，有时会降低到198V．此时一盏“220V、100W”的灯泡工作时的实际功率将小于100W（填“大于”、“等于”或“小于”）．灯泡的实际亮度会比正常发光时暗（填“亮”或“暗”）些．【考点】JA：电功率的计算；JE：实际功率．【分析】（1）用电器只有在额定电压下工作时，发挥的实际功率才等于额定功率；（2）用电器发挥的功率与其两端的电压有关，当电压大于额定电压时，实际功率大于额定功率；当电压小于额定电压时，实际功率小于额定功率．【解答】解：（1）“220V，100W”的灯泡表示灯泡的额定电压是220V，额定功率是100W，当灯泡两端电压等于220V时，灯泡的功率等于100W，小灯泡正常发光；（2）当灯泡两端电压大于220V时，灯泡的功率大于100W，小灯泡发光较亮；当灯泡两端电压小于220V时，灯泡的功率小于100W，小灯泡发光较暗．（3）实际电压等于198V，小于额定电压220V，因此实际功率小于额定功率100W，灯泡发光较暗．故答案为：小于、暗．11．如图所示是四根高压输电线上的一个装置，利用这个装置将四根导线并联起来，相当于增大了导线的横截面积，从而减小了导线的电阻，以达到减少输电线上电能损失的目的，这个装置应该是导体（填“导体”或“绝缘体”）．【考点】IA：影响电阻大小的因素．【分析】将四根导线并列的连接在一起等效成一根导线，相对于其中的任何一根导线，从外形上看，很容易得出其横截面积的变化．根据电阻定律，分析导体的横截面积与电阻的关系，从而可以确定横截面积的变化造成导体的电阻如何变化．能导电的物体是导体；【解答】解：四根导线并联在一起，等效成一根导线，相对于其中的任何一根导线，其横截面积变大了；导体的电阻大小与导体的横截面积有关，在其他因素不变的情况下，其电阻的大小与导体的横截面积成反比．所以横截面积增大，导体的电阻减小；这个装置应该是导体．故答案为：电阻；导体．12．电阻R1与R2串联在电路中，R1=6Ω，R2=4Ω．它们两端电压之比为3：2，它们的电功率之比为3：2．【考点】IH：欧姆定律的应用．【分析】两电阻串联时通过它们的电流相等，根据欧姆定律求出两电阻两端的电压之比，根据P=UI求出消耗的功率之比．【解答】解：因串联电路中各处的电流相等，所以，电阻R1与R2串联在电路中时，它们两端的电压之比：====，由P=UI可得，它们的电功率之比：===．故答案为：3：2；3：2．13．只将一个“220V 800W”的电暖气接入示数为如图所示的电能表所在的电路中，正常工作5h，消耗电能4kW•h，此时电能表示数变为03660．【考点】J5：电能表参数的理解与电能的求法．【分析】利用公式W=Pt计算消耗的电能．电能表的示数：①月末的示数等于月初的示数加上本月消耗的电能，②最后一位是小数，③单位kW•h．【解答】解：电暖气的额定功率P=800W=0.8kW，正常工作时间t=5h，消耗的电能为W=Pt=0.8kW×5h=4kW•h．电能表开始的示数为：362.0kW•h；则电暖气工作5h后电能表的示数为：362.0kW•h+4kW•h=366.0kW•h．此时电能表示数变为03660故答案为：4；03660．14．某家庭电路中电能表的表盘上标有“220V 20A”字样，现有5盏40W的电灯、一台100W 的电视机、一台1000W的空调，该电能表允许连接的用电器的最大总功率是4400W；该家庭电路能（填“能”或“不能”）允许再安装一台1500W的电热水器．【考点】JA：电功率的计算．【分析】知道电能表正常工作的电压和允许通过的最大电流，根据P=UI求出该电能表允许连接的用电器的最大总功率，然后求出现有家用电器同时工作时的总电功率，然后比较判断得出答案．【解答】解：该电能表允许连接的用电器的最大总功率：P总=UI=220V×20A=4400W，现有家用电器同时工作时的总功率：P总′=40W×5+100W+1000W=1300W，因P总﹣P总′=4400W﹣1300W=3100W＞1500W，所以，该家庭电路能再安装一台1500W的电热水器．故答案为：4400；能．15．如图是小灯泡L和定值电阻R的电流与电压关系的图象．现将它们并联后接在电压为2V的电源两端，则干路中的电流是0.8A，小灯泡L的实际电功率是 1.2W．【考点】H@：并联电路的电流规律；JE：实际功率．【分析】（1）根据图象读出通过的电流，利用并联电路的电流特点求出干路电流．（2）根据公式P=UI小灯泡L的实际电功率．【解答】解：将灯泡和定值电阻并联在2V电路中时，因并联电路中各支路两端的电压相等，所以，U R=U L=2V，由图象可知，通过的电流为I R=0.2A，I L=0.6A，因并联电路中干路电流等于各支路电流之和，所以，干路电流：I=I L+I R=0.6A+0.2A=0.8A；小灯泡L的实际电功率为：P L=UI L=2V×0.6A=1.2W．故答案为：0.8；1.2．三、计算题（每题5分，共10分）16．如图所示，R1=20Ω，闭合开关，电压表和电流表的示数分别为6V和0.5A．求（1）通过电阻R1的电流；（2）电阻R2的阻值．【考点】IH：欧姆定律的应用．【分析】由电路图可知，R1与R2并联，电压表测电源的电压，电流表测干路电流．（1）根据并联电路的电压特点和欧姆定律求出通过电阻R1的电流；（2）根据并联电路的电流特点求出通过R2的电流，根据欧姆定律求出电阻R2的阻值．【解答】解：由电路图可知，R1与R2并联，电压表测电源的电压，电流表测干路电流．（1）因并联电路中各支路两端的电压相等，所以，通过电阻R1的电流：I1===0.3A；（2）因并联电路中干路电流等于各支路电流之和，所以，通过R2的电流：I2=I﹣I1=0.5A﹣0.3A=0.2A，电阻R2的阻值：R2===30Ω．答：（1）通过电阻R1的电流0.3A；（2）电阻R2的阻值30Ω．17．如图所示，电源电压为3V，小灯泡L标有“2.5V 1W”字样．闭合开关后，小灯泡L正常发光．求：（1）通过小灯泡L的电流；（2）通电60s，电阻R消耗的电能．【考点】J9：电功率与电压、电流的关系；J3：电功的计算．【分析】由电路图可知，灯泡L与电阻R串联．（1）灯泡正常发光时的电压和额定电压相等，根据P=UI求出通过小灯泡L的电流；（2）根据串联电路的电压特点求出R两端的电压，根据串联电路的电流特点和W=UIt求出通电60s电阻R消耗的电能．【解答】解：由电路图可知，灯泡L与电阻R串联．（1）因灯泡正常发光时的电压U L=2.5V，功率P L=1W，所以，由P=UI可得，灯泡正常发光时通过的电流：I L===0.4A；（2）因串联电路中总电压等于各分电压之和，所以，R两端的电压：U R=U﹣U L=3V﹣2.5V=0.5V，因串联电路中各处的电流相等，所以，通电60s电阻R消耗的电能：W R=U R I R t=U R I L t=0.5V×0.4A×60s=12J．答：（1）通过小灯泡L的电流为0.25A；（2）通电60s，电阻R消耗的电能为12J．四、简答题（每题2分，共6分）18．妈妈做菜时，我们能闻到香味，这属于什么现象？请你用分子热运动的知识解释为什么会产生这种现象？【考点】GW：扩散现象．【分析】一切物质的分子都在不停地做无规则运动，且温度越高，分子运动越剧烈．【解答】答：由于一切物体的分子都在永不停息的做无规则运动，所以在妈妈做菜时就能闻到香味，这是扩散现象．19．台式电脑的机箱外壳上开有许多小孔，并且机箱内装有微型风扇．请解释这样做的道理．【考点】JG：电热．【分析】电热的危害以及防止，电视机的后盖上有小孔、电动机外壳上有散热片、电脑机箱内有微型风扇都是为了散热，确保用电器正常工作．【解答】答：台式电脑使用时，会产生大量的电热，如果不能及时散热，会影响电脑的正常工作和产生安全隐患，机箱壳上开有许多小孔及微型风扇都是为了帮助散热．20．手机屏幕调的越亮越耗电．请说明其中的道理．【考点】J8：电功率与电能、时间的关系．【分析】手机屏幕的亮度是由其实际功率决定的，屏幕的实际功率越大，屏幕越亮，据此分析答题．【解答】答：手机屏幕的亮度是由其实际功率决定的，屏幕越亮，说明屏幕的实际功率P 越大，在相等时间t内，根据W=Pt可知，消耗的电能就越多．五、作图与实验（21、22、23题各2分，其它题每空1分，共24分）21．如图所示，根据安全用电原则，请将开关控制的电灯正确连入电路．【考点】IO：家庭电路的连接．【分析】先确定开关与灯泡的连接方式，然后再确定开关接灯泡的接线柱和接电源的火线还是零线，最后根据家庭电路的正确连接方法将灯泡和开关接入电路中．【解答】解：开关和灯泡应该串联连接，开关接电源的火线，再接灯泡顶部的接线柱，确保开关断开时，灯泡不带电，灯泡的螺旋套接电源的零线．如图所示：22．如图，在圆圈中填上电流表或者电压表的符号，并标出正负接线柱，使灯能发光．【考点】HX：电流表的使用；I3：电压表的使用．【分析】电流表串联在电路中，电压表与用电器并联，电流从电表的正接线柱流入、负接线柱流出，根据电流表与电压表的接法分析电路图，然后分析答题．【解答】解：右边圈与灯泡串联，故为电流表；上面圈与灯泡并联，故为电压表；电流从仪表的正接线柱流入，负接线柱流出，电路图如下图所示：23．请在图中标出磁感线的方向和电源的正极．【考点】CV：通电螺线管的极性和电流方向的判断．【分析】知道小磁针的磁极，根据磁极间的相互作用，可判断出通电螺线管的磁极，再根据安培定则判断出电流的方向从而找到电源的正负极．在磁体的外部，磁感线从磁体的北极出来，回到南极．【解答】解：从图可知，小磁针的左端为N极，右端是S极；根据同名磁极相互排斥、异名磁极相互吸引，可知通电螺线管的左端是N极，右端是S极．根据安培定则，伸出右手握住螺线管使大拇指指示通电螺线管的N极，则四指弯曲所指的方向为电流的方向，所以电源的左端为负极，右端为正极．在磁体的外部，磁感线都是从磁体的N极出来回到S极，所以图中磁感线的方向都向右．如图所示：24．在“伏安法”测量定值电阻的实验中，电源电压是3V．（1）实验原理是R=，开关闭合之前滑动变阻器的滑片滑到右端；（2）实验过程中，无论怎样移动滑片，电流表和电压表的示数都很小且无变化，电路元件均完好，原因可能是滑动变阻器全部接了下方两接线柱；（3）排除故障后的电路连接如图甲所示，当电压表示数是2.5V时，电流表的示数如图乙所示是0.5A，被测电阻的阻值是5Ω；（4）实验过程中，改变滑片位置并进行多次测量，这样做可以达到减小误差的目的．【考点】IM：伏安法测电阻的探究实验．【分析】（1）伏安法测电阻，就是利用电压表测出电阻两端的电压，电流表测出通过的电流，利用R=求出电阻的阻值；为防止电路中的电流过大烧坏电路元件，闭合开关前滑动变阻器处于最大阻值处；（2）接通电路后，实验时无论怎样移动滑片，电流表和电压表的示数都很小，说明电路中接入了大的电阻；且无变化，说明滑片不能起调节作用；（3）根据电流表的量程和分度值读出示数，根据欧姆定律求出被测电阻的阻值；（4）在定值电阻的阻值，应多测几次求平均值，这样可以减小误差．【解答】解：（1）该实验的原理是R=；为保护电路，闭合开关前滑动变阻器的滑片处于最大阻值处的右端；（2）接通电路后，实验时无论怎样移动滑片，电流表和电压表的示数都很小，说明电路中接入了大的电阻；且无变化，说明滑片不能起调节作用，故线路故障为滑动变阻器全部接了下方两接线柱；（3）当电压表示数是2.5V时，由图乙可知电压表的量程为0～0.6A，分度值为0.02A，电流I=0.5A，由I=可得，被测电阻的阻值R===5Ω；（4）测量待测电阻阻值时，需要移动滑片P，改变待测电阻两端电压，多次实验取平均值达到减小误差的目的．故答案为：（1）R=；右；（2）滑动变阻器全部接了下方两接线柱；（3）0.5；5；（4）减小误差．25．在测量额定电压为3.8V小灯泡的电功率试验中，电源电压为4.5V，电路如图所示．（1）连接电路时，开关应断开，电压表的量程应选择0～15V；（2）检查电路无误后，闭合开关，会发现小灯泡不亮，但电流表和电压表的示数都很小，接下来应进行的操作是移动滑动变阻器滑片观察小灯泡是否发光；（3）当小灯泡正常发光时，电流表的示数是0.3A，则小灯泡的额定功率是 1.14W．【考点】JF：电功率的测量．【分析】（1）为防止电路中的电流过大、烧坏电路元件，连接电路时开关应断开；根据小。
吉林省吉林市九年级上学期物理期末考试试卷
吉林省吉林市九年级上学期物理期末考试试卷姓名:________ 班级:________ 成绩:________一、选择题 (共19题；共42分)1. （2分） (2017九上·滨海期中) ①铅笔芯、②金属刀片、③塑料三角尺、④大头针、⑤橡皮，其中属于导体的有（）A . ①②③B . ①②④C . ①②⑤D . ②④⑤2. （2分）关于核反应，下列说法正确的是（）A . 只有裂变才能释放出核能B . 氢弹爆炸是利用裂变释放出核能C . 核反应堆中发生的链式反应是不可以控制的D . 原子弹爆炸时发生的链式反应是不加控制的3. （2分） (2018八下·江都月考) 人类的生活和生产离不开金属材料.下列金属制品，主要利用金属导热性的是（）A .B .C .D .4. （2分） (2017九上·滨海期中) 汽油机在压缩冲程中，气缸中混合气体的温度、内能和体积变化情况是（）A . 温度升高，内能增加，体积缩小B . 温度升高，内能增加，体积增大C . 温度降低，内能减少，体积缩小D . 温度降低，内能减少，体积增大5. （2分） (2017九上·北京期中) 根据右表所提供的几种物质的比热容得出以下四个结论，其中不正确的是（）A . 水比酒精的比热容大B . 同种物质在不同状态下的比热容不同C . 质量相等的铜块和砂石，吸收相等的热量，砂石的末温比铜块的末温高D . 质量相等的铜块和铝块都降低1°C，铝块比铜块放出的热量多6. （2分） (2018九上·民乐期末) 下列用电器工作时利用电流热效应的是（）A . 电风扇B . 电动机C . 洗衣机D . 电饭锅7. （2分）街上的路灯总是同时亮、同时熄灭，有时损坏了一盏，其它路灯也会亮，由此可以判断路灯之间的联接方式是（）A . 串联或并联B . 串联C . 并联D . 不能确定8. （2分） (2019九上·长春期末) 关于安全用电，下列说法正确的是（）A . 用试电笔辨别火线、零线时，手指不能接触笔尾金属体B . 使用有金属外壳的家用电器时，应将其外壳接在零线上C . 发现有人触电或电线起火时，首先要做的是立即切断电源D . 用湿抹布擦工作中的用电器9. （2分） (2018九上·玄武期末) 如图所示，电源电压不变，电阻 R1 的阻值为6Ω，电阻 R2 的阻值为18Ω.当开关 S 闭合时，电压表示数为 3V，则（）A . 通过电流表的电流为 5AB . R2 两端的电压为 3VC . 电源两端的电压为 12VD . 电阻 R1 的功率为 3W10. （2分）下列能源中与太阳能无关的是（）A . 水能和风能B . 煤和石油C . 潮汐能D . 干木柴11. （2分）在国际单位制中，电功率的单位是（）A . 安培B . 瓦特C . 欧姆D . 焦耳12. （2分）小强观察了市场上的自动测高仪后，设计了图6四个电路（其中R＇是滑动变阻器，R是定值电阻，电源电压恒定）。

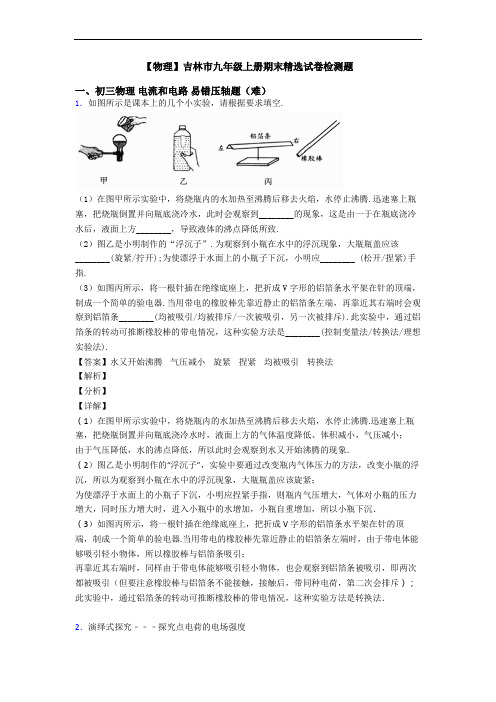

【物理】吉林市九年级上册期末精选试卷检测题
【物理】吉林市九年级上册期末精选试卷检测题一、初三物理电流和电路易错压轴题（难）1．如图所示是课本上的几个小实验，请根据要求填空.（1）在图甲所示实验中，将烧瓶内的水加热至沸腾后移去火焰，水停止沸腾.迅速塞上瓶塞，把烧瓶倒置并向瓶底浇冷水，此时会观察到________的现象，这是由一于在瓶底浇冷水后，液面上方________，导致液体的沸点降低所致.（2）图乙是小明制作的“浮沉子”.为观察到小瓶在水中的浮沉现象，大瓶瓶盖应该________(旋紧/拧开);为使漂浮于水面上的小瓶子下沉，小明应________ (松开/捏紧)手指.（3）如图丙所示，将一根针插在绝缘底座上，把折成V字形的铝箔条水平架在针的顶端，制成一个简单的验电器.当用带电的橡胶棒先靠近静止的铝箔条左端，再靠近其右端时会观察到铝箔条________(均被吸引/均被排斥/一次被吸引，另一次被排斥).此实验中，通过铝箔条的转动可推断橡胶棒的带电情况，这种实验方法是________(控制变量法/转换法/理想实验法).【答案】水又开始沸腾气压减小旋紧捏紧均被吸引转换法【解析】【分析】【详解】（1）在图甲所示实验中，将烧瓶内的水加热至沸腾后移去火焰，水停止沸腾.迅速塞上瓶塞，把烧瓶倒置并向瓶底浇冷水时，液面上方的气体温度降低、体积减小，气压减小；由于气压降低，水的沸点降低，所以此时会观察到水又开始沸腾的现象．（2）图乙是小明制作的“浮沉子”，实验中要通过改变瓶内气体压力的方法，改变小瓶的浮沉，所以为观察到小瓶在水中的浮沉现象，大瓶瓶盖应该旋紧；为使漂浮于水面上的小瓶子下沉，小明应挰紧手指，则瓶内气压增大，气体对小瓶的压力增大，同时压力增大时，进入小瓶中的水增加，小瓶自重增加，所以小瓶下沉．（3）如图丙所示，将一根针插在绝缘底座上，把折成V字形的铝箔条水平架在针的顶端，制成一个简单的验电器.当用带电的橡胶棒先靠近静止的铝箔条左端时，由于带电体能够吸引轻小物体，所以橡胶棒与铝箔条吸引；再靠近其右端时，同样由于带电体能够吸引轻小物体，也会观察到铝箔条被吸引，即两次都被吸引（但要注意橡胶棒与铝箔条不能接触，接触后，带同种电荷，第二次会排斥）；此实验中，通过铝箔条的转动可推断橡胶棒的带电情况，这种实验方法是转换法．2．演绎式探究﹣﹣﹣探究点电荷的电场强度如果带电体间的距离比它们的大小大得多，这样的带电体可以看成是点电荷．（1）实验发现，带电量分别为q1、q2的两个点电荷距离为r时，它们之间的作用力F=k，其中k为常量，当q1和r一定时，F与q2之间的关系图象可以用他图甲中的图线来表示．（2）磁体周围存在磁场，同样，电荷周围也存在磁场．电场对放入其中的电荷产生电场力的作用．点电荷q1和q2之间的作用力实际是q1（或q2）的电场对q2（或q1）的电场力．物理学中规定：放入电场中某一点的电荷受到的电场力F跟它的电量q的比值，叫做该点的电场强度，用E表示，则E= ．如图乙所示，在距离点电荷Q为r的A点放一个点电荷q，则点电荷q受到的电场力F= ，点电荷Q在A点产生的电场强度E A= ．（3）如果两个点电荷同时存在，它们的电场会相互叠加，形成合电场．如图丙所示，两个互成角度的电场强度E1和E2，它们合成后的电场强度E用平行四边形的对角线表示．如图丁所示，两个点电荷Q分别放在A、B两点，它们在C点产生的合电场强度为E合．请推导证明：E合=．【答案】（1）c；（2）；；；（3）证明过程如上所示【解析】试题分析：（1）作用力为F=k，k是常数，q1和r一定时，F与q2成正比，所以是一条过原点的直线，c符合题意；（2）根据题意，电场强度：E=；Q在A点对q的电场力：F=，所以点电荷Q在A点产生的电场强度：E A=/q=；（3）由题意知，AB在C点电场强度的大小相等，E A=E B=，且互相垂直，做出其合场强，如图所示：所以E=，即得证．【考点定位】电场强度；电荷间的相互作用3．在“用伏安法测电阻”的实验中：（1）实验原理是_______________________。

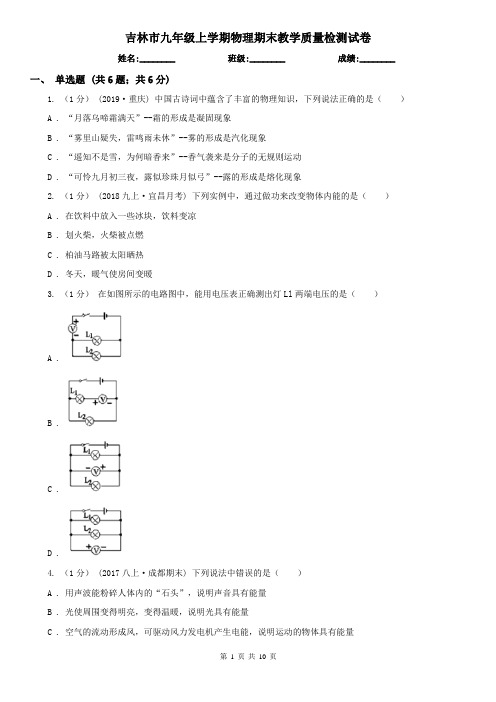

吉林市九年级上学期物理期末教学质量检测试卷
吉林市九年级上学期物理期末教学质量检测试卷姓名:________ 班级:________ 成绩:________一、单选题 (共6题；共6分)1. （1分）(2019·重庆) 中国古诗词中蕴含了丰富的物理知识，下列说法正确的是（）A . “月落乌啼霜满天”--霜的形成是凝固现象B . “雾里山疑失，雷鸣雨未休”--雾的形成是汽化现象C . “遥知不是雪，为何暗香来”--香气袭来是分子的无规则运动D . “可怜九月初三夜，露似珍珠月似弓”--露的形成是熔化现象2. （1分） (2018九上·宜昌月考) 下列实例中，通过做功来改变物体内能的是（）A . 在饮料中放入一些冰块，饮料变凉B . 划火柴，火柴被点燃C . 柏油马路被太阳晒热D . 冬天，暖气使房间变暖3. （1分）在如图所示的电路图中，能用电压表正确测出灯Ll两端电压的是（）A .B .C .D .4. （1分） (2017八上·成都期末) 下列说法中错误的是（）A . 用声波能粉碎人体内的“石头”，说明声音具有能量B . 光使周围变得明亮，变得温暖，说明光具有能量C . 空气的流动形成风，可驱动风力发电机产生电能，说明运动的物体具有能量D . 植物的光合作用是把光能转化为动能5. （1分）(2017·无锡) 用如图所示的装置，先后加热初温、质量均相同的水和煤油，比较两种液体比热容的大小，多次实验表明：要让水和煤油升高相同的温度，水需要的加热时间更长，以下关于该实验的操作及分析错误的是（）A . 水比煤油的比热容大B . 加热时用玻璃棒不断搅拌，是为了水和煤油受热均匀C . 实验中可以不使用温度计，让水和煤油都沸腾后再比较加热时间D . 相同质量的水和煤油，若吸收相同热量后．煤油比水升高的温度大6. （1分）(2017·松北模拟) 小文用等效思想测电阻Rx的阻值，电路如图，测量步骤如下，其中有错误的步骤是（）A . 断开S1和 S2 ，把R0和 R的阻值都调到最大B . 断开S2 ，闭合S1 ，适当调节滑片P的位置，记下电压表示数UC . 断开S1 ，闭合S2 ，适当调节滑片P和电阻箱R的阻值，使电压表示数仍为UD . 记录此时电阻箱 R连入电路的阻值R1 ，则未知电阻Rx的阻值 Rx=R1二、填空题 (共7题；共7分)7. （1分） (2017九下·盐城期中) 如图为小娟家洗手间的部分电路，白炽灯L上标有“220V40W”字样，L正常工作时电阻为________Ω。
吉林省吉林市九年级上学期物理期末考试试卷
吉林省吉林市九年级上学期物理期末考试试卷姓名:________ 班级:________ 成绩:________一、单选题 (共10题；共20分)1. （2分） (2018九上·番禺月考) 下列情况中，物体内能一定会减小的是（）A . 正在减速的汽车B . 正在降温的热水C . 正在熔化中的冰D . 一个静止的小球受力后动起来2. （2分）(2016·无锡模拟) 下列说法正确的是（）A . 弹簧测力计只能测量重力的大小B . 使用滑轮组既可以省力，也可以省功C . 医生用针筒注射药水进入病人体内是利用了大气压D . 内燃机在做功冲程中把内能转化为机械能3. （2分）如图所示用滑轮组将质量为2kg，体积为1dm3的物体在10秒内匀速提升了5m，物体始终没有露出水面，如拉力为10N，g=10N/kg，则下列说法正确的是（）A . 物体所受浮力为1NB . 物体的密度是2.0×103g/cm3C . 滑轮组的有用功率为10WD . 该滑轮组的机械效率为50%4. （2分）(2017·龙华模拟) 如图是环境温度监控电路原理图．电源电压不变，R0为定值电阻，R是用半导体材料制成的热敏电阻，电阻值会随温度的升高而变小．闭合开关S，则下列说法正确的是（）A . 若环境温度升高，R的阻值变大B . 若环境温度升高，电压表示数变大C . 若环境温度降低，通过R电流变大D . 若环境温度降低，通过R0电流变大5. （2分）在图所示的滑轮组中，用110N的力在5s内把重为200N的物体匀速提高2m，则（）A . 对重物做的有用功约为200JB . 滑轮组的机械效率约为90％C . 拉力做的总功约为220JD . 拉力的功率约为44W6. （2分）如图所示，捻动滚摆的轴使其升高后释放，观察滚摆运动过程，长时间后滚摆停止上下滚动．下列说法正确的是（）A . 滚摆下降时，重力势能减小，动能减小B . 滚摆到最低点后又上升，重力势能转化为动能C . 滚摆整个运动过程中，机械能守恒D . 滚摆每次上升的高度逐渐减小，说明滚摆的机械能减小7. （2分） (2017九上·江都月考) 楼梯感应灯可由声控开关（有声响时开关闭合）和光控开关（光线较暗时开关闭合）共同控制．某同学设计并组装了一个楼梯感应灯电路，出现了以下异常情况：白天有声响时感应灯亮，无声响时感应灯不亮；晚上无论有无声响感应灯都不亮．经检查各元件都能正常工作，则下列电路中可能出现以上异常情况的是（）A .B .C .D .8. （2分） (2017·灌南模拟) 用如图所示的电路测小灯泡的功率．电路中电源电压恒为6V，电压表的量程为0～3V，电流表的量程为0～0.6A．滑动变阻器的规格为“30Ω1A”，灯泡标有“4V 2W”字样．若闭合开关，两电表的示数均不超过所选量程，灯泡两端的电压不允许超过额定值，不考虑灯丝电阻的变化，则下列说法中正确的是（）A . 滑动变阻器的电阻允许调节的范围是0～30ΩB . 电流表示数的变化范围是0～1AC . 灯泡的最小功率是2WD . 该电路的最大功率是3W9. （2分）如图所示的电路中，电源电压恒定为18V，电流表量程为0~0．6A，电压表量程为0~15V，小灯泡上标有“6V3W”的字样，要求开关闭合后两表的示数均不超过所选量程，且灯泡两端的电压不允许超过额定电压（灯丝电阻不变）．下列说法中正确的是（）A . 滑动变阻器的滑片向左移动时，电流表和电压表示数都变大B . 当电流表示数为0．4A时，电压表示数为12VC . 该电路的最大功率为10．8WD . 滑动变阻器允许调节的范围是24~60Ω10. （2分）下列现象中物体动能和重力势能都发生变化的是（）A . 水平轨道上正在进站的列车B . 站在观光电梯上匀速下降的游客C . 站在商场自动扶梯上匀速上升的顾客D . 体育考试时，抛出的实心球从高处下落的过程二、填空题 (共8题；共22分)11. （2分） (2019九上·全椒期中) 用毛皮摩擦过的橡胶棒靠近带负电的泡沫塑料小球时，小球将会被________，这一现象与验电器工作原理________（选填“相同”或“不相同”）。
吉林省吉林市昌邑区2022—2023学年度九年级上学期期末质量检测物理试题
吉林省吉林市昌邑区2022—2023学年度九年级上学期期末质量检测物理试题一、单选题1．关于热现象，下列说法正确的是（）A．0℃的冰不具有内能B．“暖气”用水作为运输能量的介质，是因为水的比热容较大C．热机的压缩冲程将内能转化为机械能D．雪花飘飘是分子无规则运动的结果2．下列用电器正常工作，电流最接近1A的是（）A．半导体收音机B．家用电冰箱C．家用空调器D．计算器中电源的电流3．下列关于安全用电的说法中，正确的是（）A．将用电器的金属外壳接地B．有人发生触电时，应马上用手把人拖开再施救C．家庭电路安装空气开关和漏电保护器，都是防止漏电而采取的安全措施D．在家庭电路中，保险丝可以用铜丝代替4．电风扇、电视机和电热宝上都标有“220V100W”的字样，它们正常工作相同的时间，则三个用电器产生的热量是（）A．电风扇最多B．电视机最多C．电热宝最多D．一样多5．两个定值电阻的阻值分别为R1，R2，实验中测得两个电阻的电流与电压变化的关系图像如图所示，从图像中可以看出R1，R2的大小关系是（）A．R1>R2B．R1<R2C．R1=R2D．无法确定6．如图所示电路，当滑片P向左移动时，下列说法正确的是（）A示数变大B．电压表示数变大A．电流表1A示数变小C．电路的总功率变大D．电流表2二、填空题7．将鸭蛋放入盐水中，过一段时间鸭蛋变咸了，这是现象，造成这种现象的原因之一是分子间有。
8．在家庭电路中，控制用电器的开关与用电器之间是联连接的。
炎热的夏天，小明家里开着空调，当小明妈妈把电烤箱插头插进插座时，空气开关立刻“跳闸”，其原因可能是。
9．有一款USB迷你型小风扇，说明书上标有“6V3W”字样，电动机线圈电阻为0.1Ω．则小风扇正常工作时通过线圈的电流是A，通电2min电流通过电动机线圈产生的热量为J。
10．如图所示为家庭电路的两孔插座，正常情况下两个插孔之间的电压为V，人手握的装置可以辨别火线和零线，其名称是。
吉林省吉林市九年级上学期期末物理试卷
吉林省吉林市九年级上学期期末物理试卷姓名:________ 班级:________ 成绩:________一、填空题 (共7题；共19分)1. （3分）(2018·陕西模拟) 如图所示是一种常用的动圈式话筒(麦克风)及其原理图。
当你对着话筒说话时，声带振动发出声音，声波使与金属膜片相连的音圈振动。
音圈即线圈，它在磁场中能产生随声音变化而变化的电流，这是________现象。
这个过程将________能转化为________能。
2. （2分） (2017九上·黄冈期中) 建筑及装修工程中经常需要用钻孔机钻孔（如图），钻孔时钻头发热是由于克服摩擦力________使钻头的内能增加了，在钻孔过程中不断地往钻头上注水，可以利用水的比热容较________，能吸收较多的热量，从而降低钻头的温度避免钻头烧坏．3. （2分）小黄家新买了一台太阳能热水器，该热水器工作时，是将太阳能转化为________能；若将质量为40kg、温度为20℃的水加热到50℃，需要吸收________ J的热量．[已知c水=4.2×103J/（kg•℃）]．4. （3分） (2018九上·徐闻期中) 如图甲所示，电源电压15 V，开关闭合后，电流表和电压表的示数如图乙所示。
则电压表的示数是________V，L2灯泡的两端电压为________V。
电流表指针偏转过小，这样会导致实验误差，解决这一问题的措施是________。
5. （2分）(2017·福建) 如图所示，是某种电热保暖鞋的工作原理示意图．供电电压6V，R1、R2的阻值分别为3Ω、6Ω，通过旋转扇形开关S，接触不同触点，实现高、中、低三个档位的转换．保暖鞋在低温档工作时的电功率是________ W，它的高温档工作1min产生的热量是________ J．6. （2分）(2017·无锡模拟) 小明家的电子式电能表表盘上标有“3200imp/（kW•h）”字样．为测电暖器实际消耗的功率，小明将标有“220V 1000W”字样的电暖器单独接入自家电路中，观察电能表上的指示灯在1min闪烁48次，则电暖器消耗的电能是________kW•h，该电暖器的实际功率是________W．7. （5分）某实验小组用如图装置探究影响电磁铁磁性大小的因素．实验步骤如下：（1）在相同的内箍上，用完全相同的导线成匝数不同的甲、乙两线圈；（2）将两线圈串联接在电路中，接好电路图；（3）两线圈中均不放铁芯，闭合电键，将滑动变阻器调至合适位置，观察甲乙两线圈吸引铁钉的数量，并记录；（4）保持滑动变阻器的滑片位置不动，在线圈中插入铁芯，观察线圈上吸引铁钉数量的变化，并记录；（5）将滑动变阻器的阻值由大到小慢慢调节，观察线圈吸引铁钉数量的变化，并记录．请完成下列问题：（1）图示实物连线有一处错误，请将错误的连接改正，且使滑片在B段时进入电路中的电阻最大，修改方法是：________（2）将两线圈串联是为了保证________（3）进行步骤（3）时，观察到甲吸引的铁钉比乙吸引的铁钉多，这说明电磁铁的磁性与________ 有关；（4）进行步骤（4）时，两磁铁插入铁芯后吸收的铁钉数量应该________ （填“变多”、“不变”或“变少”）；（5）进行步骤（5）时，观察到两磁铁吸引铁钉数量变多，这说明电磁铁的磁性与________ 有关．二、选择题 (共8题；共17分)8. （2分）用质地密实的薄纸做成一个纸锅，如图，在其中加入适量水，放在火上加热，过一会儿水沸腾了，而纸锅却不会燃烧，这主要是因为A . 纸的散热性能很好B . 纸的着火点低于火焰的温度C . 纸的着火点低于水的沸点D . 水的沸点不变且低于纸的着火点9. （2分）下列事例中，用做功的方法使物体内能增加的是（）A . 冬天热水淋浴，人感到暖和B . 冬天互相搓手，手感到暖和C . 冬天使用暖气，人感到暖和D . 冬天对手哈气，手感到暖和10. （2分）下列电器的工作原理，与电磁波无关的是（）A . B超B . 手机C . 电视机遥控器D . 微波炉11. （2分） (2016九上·正定期中) 某造纸厂为杜绝操作工利用电动切纸机切纸时将手指损伤事故的发生，他们设计制造的电动切纸机，必需将两只手同时分别按住左、右开关，切纸机才能正常工作．下图所示的电路设计中符合要求的是（）A .B .C .D .12. （2分）(2017·福州模拟) 如图所示的几种器件，工作时应用了电磁感应现象的是（）A . 电铃B . 电风扇C . 风力发电机D . 门吸13. （2分）关于能量与能源，下列说法错误的是（）A . 风能、太阳能是绿色能源应大力开发利用B . 人类在耗用各种能源时，不可避免地会对环境造成影响C . 化石能源、水能、核能，不能在短期内从自然界得到补充，这类能源称为不可再生能源D . 核电站是利用原子核裂变所释放的能量来发电14. （3分）(2019·信阳模拟) （双选）如图是一台饮水机的加热水槽部分工作原理电路图.S是一个温控开关，R为电加热管，当饮水机处于加热状态时，水被迅速加热，达到预定温度时，S自动切换到另一位置，并处于保温状态，已知饮水机加热时加热管的功率为550W，而保温时加热管的功率为88W（不考虑温度对电阻的影响，且不计指示灯的阻值），A、B是两种不同颜色的指示灯。
吉林省九年级上学期物理期末考试试卷
第 1 页 共 10 页 吉林省九年级上学期物理期末考试试卷 姓名:________ 班级:________ 成绩:________ 一、 单选题 (共6题；共12分) 1. （2分） (2019九上·灵川期中) 在汽油机的做功冲程（如图）中（ ）
A . 燃气温度升高，内能增大 B . 燃气温度降低，内能减小 C . 燃气温度升高，内能减小 D . 燃气温度降低，内能增大 2. （2分） (2019·君山模拟) 关于磁场、电磁波，下列说法正确的是（ ） A . 电磁波在真空中传播的速度是3×105m/s B . 通电直导线周围存在磁场，通电弯曲导线周围不存在磁场 C . 发电机是利用磁场对电流作用的原理进行工作的 D . 光纤通信是利用光经多次反射进行传输光信号的 3. （2分） (2019八下·汽开区期末) 如图甲、乙两个质量不同的小球，从相同高度静止释放，甲球下落过程中经过P、Q两点，忽略空气阻力，下列说法正确的是（ ）
A . 着地瞬间，两球的动能相等 B . 甲球在P点和Q点的机械能相等 C . 释放瞬间，两球的重力势能相等 D . 从释放到着地，两球所受重力做的功相等 4. （2分） (2018·安徽模拟) 关于温度、热量、内能，下列说法中正确的是（ ） A . 温度相同的物体，其内能的大小一定相同 第 2 页 共 10 页
B . 物体内能增加，其温度一定升高 C . 物体吸收热量，温度不一定升高，内能一定增加 D . 物体的内能减小，一定是对外做了功 5. （2分） 两支完全相同的温度计初温相同，现用这两只温度计分别去测甲乙两种液体的温度，测得结果相同（示数高于温度计初温度），已知甲乙两种液体质量相等，并且都比较小，乙液体原来的温度高于甲液体原来的温度，如果不考虑温度计，待测液体跟外界的热传递，则可判断（ ） A . c甲＞c乙 B . c甲＜c乙 C . c甲=c乙 D . 无法判断 6. （2分） (2020·牡丹模拟) 小军采用图的电路，研究“通过某导体的电流与它的电阻关系”，他分别用5Ω和10Ω的电阻做两次实验，当完成第一次实验后，小军将A、B两点间的电阻R由5Ω更换为10Ω，闭合开关后，滑动变阻器应该（ ）
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
吉林省吉林市九年级上学期物理期末考试试卷姓名:________ 班级:________ 成绩:________一、单项选择题 (共12题；共12分)1. （1分）(2014·梧州) 下列物理现象中，属于通过做功途径改变物体内能的是（）A . 搓手时两手会变热B . 利用太阳能集热器“烧水”C . 冬天晒太阳人会感到暖和D . 饮料放入冰箱冷藏室会变凉2. （1分）现代汽车的发动机一般都是四冲程内燃机，其四个冲程如图所示，其中做功冲程是（）A .B .C .D .3. （1分） (2017九上·利津期中) 《舌尖上的中国》聚焦普通人家的家常菜，让海内外观众领略了中华饮食之美，如图所示是一盘我们冬天特别爱吃的莴笋炒腊肉，对烹制过程中所含的物理知识，认识正确的是（）A . 冬天腌制腊肉需要较长的时间，说明分子在低温下没有做无规则的运动B . 炒锅一般用铁制造，主要是利用了铁的比热容较大这一特性C . 放入锅中爆炒，主要通过做功的方式使莴笋和腊肉的内能增加D . 刚上桌时散发出浓浓的香味，由于温度越高，分子热运动越剧烈4. （1分） (2017九上·茂名期中) 如图所示的电路图，以下说法正确的是（）A . 这是串联电路B . 开关闭合后，灯L1 被短路C . 电压表测量灯L1 的电压D . 电压表测灯L2 的电压5. （1分）关于电流、电压和电阻，下列说法正确的是（）A . 只要将导体连入电路，电路中就有电流B . 有电流通过的小灯泡，其两端不一定有电压C . 导体两端电压越大，通过该导体的电流就越大D . 导体中通过的电流越大，它的电阻越小6. （1分）(2017·衡阳模拟) 下列符合安全用电原则的是（）A . 用铜丝做保险丝B . 远离高压装置C . 雷雨天用手机通话D . 用湿布擦拭开关7. （1分）如图所示为家用电饭锅，与它有关的下列数据最符合实际的是（）A . 正常工作时的电流是0.01AB . 正常工作时的电压为12VC . 正常工作时的功率为700WD . 正常工作1小时消耗的电能约为360J8. （1分）如图是贮水式贴身暖（电热水袋），其面料为：高强度PVC（聚氯乙烯）、短绒印花布复合面料；额定电压为220V、额定功率为600W；温度范围为68﹣75℃，根据以上信息，试判断下列有关贮水式贴身暖的说法不正确的是（）A . 贴身暖加热水温升高时，具有的内能逐渐增大B . 贴身暖可将手捂热是利用了热传递的方法C . 高强度PVC属于无机非金属材料D . 若贴身暖接入110V电路中，它的额定功率仍为600W9. （1分）对R=U/I的理解，下列说法正确的是（）A . 对某一导体来说，它的电阻大小与它两端的电压成正比B . 对某一导体来说，它的电阻与通过它的电流成反比C . 对不同导体来说，谁两端电压与通过的电流之比，比值大的电阻大D . 对不同导体来说，谁两端电压大，谁的电阻就大10. （1分） (2017九上·湘潭期末) 用同种材料制成两段长度相等、横截面积不同的圆柱形导体，甲比乙的横截面积大，如图所示．将它们串联在电路中，通电一段时间后，比较甲、乙两导体升高的温度．正确的是（）A . 甲导体的温度升高得多B . 乙导体的温度升高得多C . 甲、乙两导体升高的温度相同D . 条件不足，无法判断11. （1分）(2017·石景山模拟) 关于图中的家用电能表，下列说法中正确的是（）A . “50Hz”表示这个电能表应在频率为50Hz的交流电路中使用B . 该电能表示数是17536 kW•hC . 该电能表示数表示本月家中消耗的电能D . “220V”表示为安全电压12. （1分）研究电功率与电压、电流的关系时，连接了如图所示电路进行实验．下列关于该实验的说法，不合理的是（）A . 该电路所示实验研究电功率与电压的关系B . 该实验能得出电流相同时，电功率与电压成正比C . 小灯泡电功率的大小通过灯泡的亮度来比较D . 该实验选择的两个小灯泡灯丝的电阻不同二、双项选择题 (共3题；共3分)13. （1分） (多选)下列说法中，正确的是（）A . 电功率是表示消耗电能多少的物理量B . 电功率是表示电流做功快慢的物理量C . 用电器的电功率越大，做功越多D . 相同时间内，功率大的用电器耗电一定多14. （1分） (2017九上·市北区期中) 如图所示的电路中，下列说法不正确的是（）A . 只闭合开关S1 ，只有电阻R1接入电路B . 闭合开关S1和S2 ， R1和R3串联，电压表测R3两端电压C . 只闭合开关S3 ， L2和R3串联，滑片右移电流表示数变小D . 闭合开关S1、S2和S3 ，灯L2和电阻R1并联，灯泡亮度可以改变15. （1分）用测电笔辨别火线与零线时，在图中正确的握笔方法是（）A .B .C .D .三、填空题 (共8题；共8分)16. （1分） (2016九上·黑龙江期中) 电功率是表示消耗电能________的物理量，生活中可以用________表和________表来测量，实验室中可以用________表和________表来测量．17. （1分）(2018·河北模拟) 汽车是我们日常出行的变通工具，为我们的生活提供了便利。
给汽车加油时，会闻到汽油味，这是________现象；汽油机是汽车的“心脏”，汽油机的________冲程是将机械能转化为内能；汽油机常选用水作冷却剂，原因是________。
18. （1分） (2017八上·新吴期中) 如图，在烧杯中加入盐水，然后将连在电压表上的铜片和锌片插入盐水中，这样就制成了一个盐水电池．观察电压表的接线情况和指针偏转可知：锌片是盐水电池的________极，电池的电压为________V．19. （1分）(2020·珠海模拟) 甲乙两盏白炽灯，分别标有“220V40W”和“220V60W”的字样，其灯丝若用同样长度的钨丝制成，灯丝电阻值较大的是________灯；把两盏灯并联在照明电路中则________灯较暗，把两盏灯串联在220伏特的电路中则________灯较亮。
20. （1分）(2017·宣城模拟) 一个标有“6V3W”的小电风扇，若把它接在9V的电路上，需要给它串联一个________Ω的电阻．21. （1分）(2018·潍城模拟) 小李家的电饭煲铭牌模糊不清，为了测其额定功率，他关掉家里其它用电器，让电饭煲正常工作1min，观察发现家里标有3000r/kW•h的电能表转盘转了50转，则电饭煲的额定功率是________，小明家中有4盏“220V 5W”的LED灯，1度电可供这些灯同时正常工作________小时．22. （1分） (2018九上·淮安期末) 家庭电路中，火线与零线间的电压为________V．当电路中的________超过一定限度时，熔丝就会熔断，自动切断电路，为了避免触电事故，用电器的金属外壳一定要________．23. （1分） (2018九上·薛城期末) 用测电笔可辨别火线和零线，如果氖管发光，表明接触的是________．如图所示，在闭合开关，电路没有任何故障的情况下，小明同学站在地上直接用手接触a点时，他________（选填“会”或“不会”）触电．四、作图题 (共2题；共2分)24. （1分）按照左图所示的电路图，将右图中各元件连接起来．25. （1分）用笔画线代替导线，电灯和控制它的开关正确地接入图示中的家庭电路中．五、实验探究题 (共2题；共8分)26. （6分）(2018·桐梓模拟) 在“测量小灯泡功率”的实验中，小灯泡额定电压为2.5V，额定功率不超过1W．（1）请你用笔画线代替导线，将图甲中实物电路连接完整．（2）连接好电路，闭合开关前，滑片应处于________（“A”、“B”）端，闭合开关S后，小灯泡不发光，但电压表有示数．经检查，图中a、b、c、d四根导线有一根断了，则该导线是________（填写字母）．（3）排除故障后，闭合开关，测量小灯泡额定功率，移动变阻器的滑片P，眼睛应先注视________表的示数，然后读出另一电表示数．当小灯泡正常发光时，电流表的示数如图乙所示，则小灯泡的额定功率为________W．（4）小组的其他同学设计了如图丙所示的电路图，利用它也可以测出上面的小灯泡的额定功率（图中电源电压保持不变，定值电阻的阻值为R），具体操作如下：①将开关S拨到________（“1”、“2”），闭合开关S1，调节滑动变阻器的滑片，使________；②断开开关S1，将开关S拨到另一位置，保持滑动变阻器的滑片位置不动，再闭合开关S1，记下此时电压表的示数为U；利用上面所测的物理量写出该灯额定功率的表达式P=________．27. （2分） (2018九上·南山期末) 某同学用如上图所示装置研究“电流通过导体时产生的热量与导体电阻大小的关系”两瓶中都浸泡一段电阻丝，已知锰铜丝的电阻比镍铬合金丝小。
（1）实验中通过观察________来比较电流产生的热量的多少。
闭合开关一段时问后，可观察到乙瓶中温度计的示数________(选填“大于”“小于”“等于”)甲瓶中温度计的示数。
（2）为了便于比较两种电阻丝通过电流后产生热量的多少，甲乙两瓶中要装入________相同、________相同的同种液体。
（3）该实验装置还可以研究通电时间一定时导体产生的热量与________的关系。
六、简答题 (共2题；共2分)28. （1分）(2011·福州) 作为宜居城市，福州近年来大力整治西湖、左海、内河，新建了琴亭湖，全力打造一个美丽的水城，较好地调节了福州市区的气温．请你用所学知识解释修建人工湖和内河可以调节气温的主要原因．29. （1分）(2011·阜新) 盛夏“酷热难耐”，人们家中的电风扇、空调都在工作，导致电路火灾时有发生．调查发现，起火原因如出一辙：电线超负荷，使电线内的金属导线发热，引燃了外面的绝缘皮．请你运用所学的物理知识分析：电线超负荷引起火灾的原因，并就电路安全问题提出一条合理化建议．七、计算题 (共2题；共6分)30. （3分）常用的电压表其实是由小量程的电流表G（简称表头）改装而成的．从电路的角度看，表头就是一个电阻，同样遵循欧姆定律．表头与其他电阻的不同仅在于通过表头的电流可从刻度盘上读出来．（1）如图是某一表头G的刻度盘，其量程为0～3mA，内阻（即表头自身电阻）是10Ω．使用时，指针指着某一电流刻度，表示流过表头的电流为某一数值，也意味着表头两端具有一定大小的电压．若指针指在2mA刻度时，对应的电压为________ V．（2）将表头改装成电压表就是给表头串联一定值电阻，串联好的表头和定值电阻即为改装后的电压表，这样改装的电压表两端可加的电压范围扩大．现需将（1）中表头改装成量程为3V的电压表，则需串联的电阻阻值为________ Ω，改装后的电压表内阻为________ Ω．（3）若指针指在表盘刻度为1mA处，即表示加在电压表两端的电压为________ V．31. （3分）(2018·长春模拟) 阅读下面的短文，回答问题。
