中考物理试题分类汇编(五)串并联电路电压关系专题
中考物理模拟试卷 分类汇编专题串、并联电路

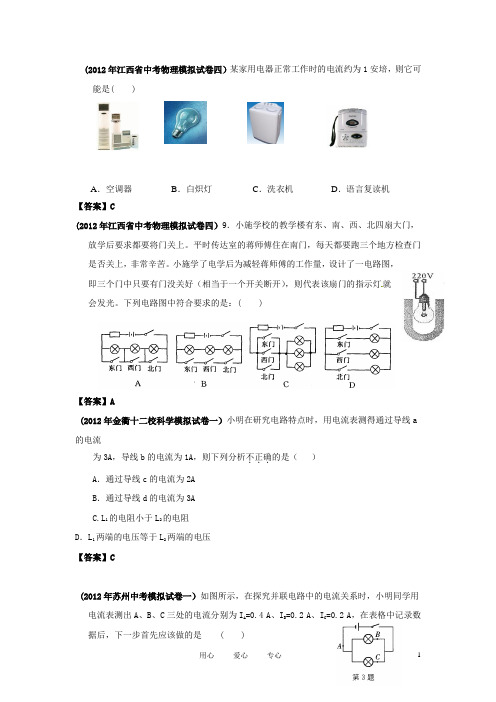

A．空调器B．白炽灯C．洗衣机D．语言复读机(2012年江西省中考物理模拟试卷四）某家用电器正常工作时的电流约为1安培，则它可能是( )【答案】C(2012年江西省中考物理模拟试卷四）9．小施学校的教学楼有东、南、西、北四扇大门，放学后要求都要将门关上。
平时传达室的蒋师傅住在南门，每天都要跑三个地方检查门是否关上，非常辛苦。
小施学了电学后为减轻蒋师傅的工作量，设计了一电路图，即三个门中只要有门没关好（相当于一个开关断开），则代表该扇门的指示灯就会发光。
下列电路图中符合要求的是：( )【答案】A(2012年金衢十二校科学模拟试卷一）小明在研究电路特点时，用电流表测得通过导线a 的电流为3A，导线b的电流为1A，则下列分析不．正确．．的是（）A．通过导线c的电流为2AB．通过导线d的电流为3AC.L1的电阻小于L2的电阻D．L1两端的电压等于L2两端的电压【答案】C(2012年苏州中考模拟试卷一）如图所示，在探究并联电路中的电流关系时，小明同学用电流表测出A、B、C三处的电流分别为I A=0.4 A、I B=0.2 A、I C=0.2 A，在表格中记录数据后，下一步首先应该做的是 ( )图3A ．整理器材，结束实验B ．换用不同规格的小灯泡，再测出几组电流值C ．分析数据，得出结论D ．换用电流表的另一量程，再测出一组电流值 【答案】B（2012安庆市中考模拟）有些物理量的大小不易直接观测，但它变化时引起其他量的变化却容易直接观测。
用易观测的量显示不易观测的量，是制作测量仪器的一种思路。
下列测量仪器中利用这种思路制作是________________________；刻度不均匀的是_______________（填序号即可）。
A ．温度计 B ．刻度尺 C ．弹簧测力计 D ．电流表 E ．量杯 【答案】5．A C D （漏填给1分，填错不给分） E （2012苏州中考模拟二）如图14是一个电表的表盘。
中考物理专题8串并联电路中电流与电压的规律及应用(原卷版)
专题08 串并联电路中电流与电压的规律及应用（原卷版）1、串联电路的电流规律：串联电路中各处电流都相等；公式：I=I 1=I 2(用电器越多，亮度越低)。
2、并联电路的电流规律：并联电路中总电流等于各支路中电流之和；公式： I=I 1+I 2(用电器越多，干路电流越大)。
3、串、并联电路电压的规律：（1）串联电路两端的总电压等于各部分电路两端的电压之和（即U 串=U 1+U 2）； （2）并联电路各支路两端的电压相等，都等于电源电压。
（即U 并= U 1=U 2）。
※。
考点1 串并联电路中电流的规律【典例1-1】（2021•济宁）将两个不同的小灯泡串联在电路中，发现一个较亮，另一个较暗，典例分析＋变式训练考点直击解题方法与技巧则通过较亮灯泡的电流（选填“大于”“等于”或“小于”）通过较暗灯泡的电流，判断依据是。
【典例1-2】（2022•温江区模拟）如图所示，把两个不同规格的灯泡并联起来接到电源上，探究并联电路中的电流关系，关于各点处电流的大小关系正确的是（）A．I b＝I c B．I a＝I b C．I a＝I c D．I a＝I d【变式1-1】如图所示的串联电路，闭合开关时（）A．通过A点电流大于B点的电流B．通过B点电流大于C点的电流C．通过A点电流大于c点的电流D．通过A、B、C三点的电流相等【变式1-2】（2021秋•东台市期中）如图所示，是小明用三合一充电宝给三部手机同时充电的情景。
这三部手机是连接，若小明拔掉其中一部手机，则通过充电器的总电流将（变大/变小/不变），手机充电时，充电宝将能转化为电能。
考点2电流规律的运用【典例2-1】如图甲所示电路，当开关S1、S2闭合后，A2与R2是（选填“串”或“并”）联的，电流表A1测量的是通过（选填“干路”“R1”或“R2”）的电流，若电流表的指针偏转都如图乙所示，则通过R1的电流为A，通过R2的电流为A。
【典例2-2】如图所示的电路，开关闭合时电流表（甲）测量的是通过的电流，电流表（乙）测量的是通过的电流（以上两空均选填”L1”“L2”或“L2和L1”）。
[全]中考物理高频考点详解：串并联电路电压规律
