聚丙烯塑料胶粘剂的研制

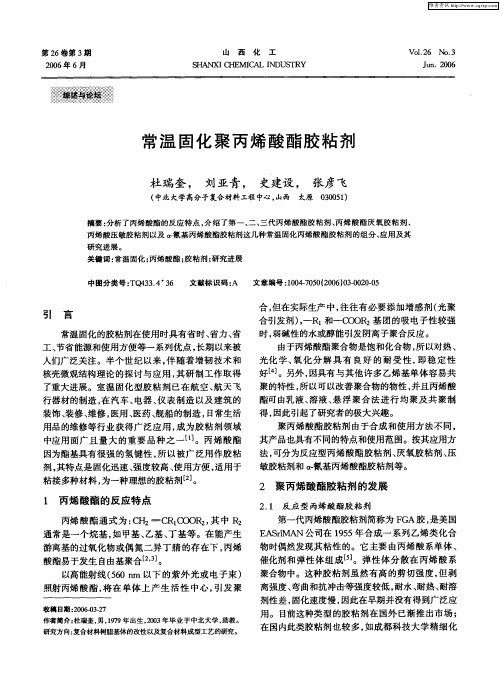

常温固化聚丙烯酸酯胶粘剂
是适应了这种要求 ， ２ 世纪 ７ 年代开发成功 ， 于 ０ ０ 它 是 目前胶 粘 剂 中较 理 想 的新 型胶 粘 剂 。Ｓ Ａ 胶 是 Ｇ 由丙烯酸酯类单体与接枝反应物 、 甲基丙烯酸、 弹性
维普资讯
２０ 年 ６ ０６ 月
杜瑞奎等 ， 常温固化聚丙烯酸酯胶粘剂
・２ ・ １
工研究所 的 Ａ Ｄ系列 、 湖北 大学 的 ＷＨ ０— ， ９３１ 常州 化工研究所的 Ｓ Ｗ－ 胶等。 Ｈ １ 第二代丙烯酸酯胶粘剂简称 Ｓ Ａ胶 。现代科 Ｇ 技的发展要求胶粘剂强度 高、 耐久性好 、 固化迅速 、 使用 方 便 、 省能 源 、 轻 污 染 ， 节 减 能适 用 于各 种 材 料
的粘 接 ， 粘接 前且 在 不需 进 行 特 殊 处理 。Ｓ ＧＡ胶 正
体、 韧性树脂 、 引发剂和促进剂等组成的。所用单体
主要是 甲基丙烯酸 甲酯 ； 弹性体为丁腈橡胶或氯磺 化聚乙烯 ； 常用 的韧性树脂有 Ａ Ｓ 引发剂为异丙 Ｂ； 苯过氧化氢 、 过氧化氢羟基异丙苯等 ； 促进剂有 Ｎ， Ｎ 二甲基苯胺 、 一 苯胺丁醛缩合物等。促进剂应另包 装， 两包组分一旦混合 即发生 固化反应。在促进剂 的作用下使引发剂产生 自由基 ， 引发单体和弹性体 发生链增长反应 ， 形成单体与弹性体的接枝共聚物 ，
研究进展 。 关键 词 ： 常温固化 ； 丙烯 酸酯 ； 胶粘 剂 ； 研究进展 中图分类号 ： Ｑ ３ ． ６ Ｔ ４ ３４ ３ 文献标识码 ： Ａ 文章 编号 ：０ ４７ ５ （０ ６０ — ２ —５ １０ —０ ０ ２ ０ ）３０ ００ ０
引 言
常温 固化 的胶 粘 剂在使 用 时具 有省 时 、 省力 、 省 工、 节省 能源 和使 用方 便等 一系 列优 点 ， 长期 以来 被 人 们广 泛关 注 。半个 世 纪 以来 ， 随着 增 韧 技 术 和 伴 核壳微 观结 构理 论 的探 讨 与应 用 ， 研 制 工 作 取 得 其 了重大 进展 。室 温 固化 型胶 粘 剂 已在 航 空 、 天 飞 航 行器 材 的制 造 ， 汽车 、 在 电器 、 仪表 制 造 以及 建 筑 的
水溶性丙烯酸酯压敏胶粘剂的研制
南京林业大学硕士学位论文水溶性丙烯酸酯压敏胶粘剂的研制姓名：吕文志申请学位级别：硕士专业：制浆造纸工程指导教师：周小凡20040301摘要现代造纸工业中，废纸回用量的迅速增加已引起日益严重的“胶粘物质”问题，给造纸生产造成了极大危害。
因此消除“胶粘物质”问题是造纸界人士非常关注的一个问题。
各种压敏胶粘制品是“胶粘物质”的一个重要来源，因此开发能容易在制浆过程中除去，不生成“胶粘物质”的新型压敏胶粘剂意义重大。
本论文采用乳液聚合工艺合成的水溶性丙烯酸酯压敏胶粘剂，就是这样一种产品。
论文的主要研究成果有：１、乳化剂、引发剂用量及反应温度、反应时问和搅拌速度对乳液聚合反应有重要影响。
随着乳化剂用量的增加，聚合速率增加，产品乳液的电介质稳定性提高，产品的初粘性能和水溶性能降低，持粘性能则先增加后降低。
过硫酸盐引发剂用量为ｏ．８％左右时，８０℃下反应约２小时，本课题涉及的乳液聚合反应能较好的完成。
２、单体配比、聚合度及中和度对产品性能有重要影响：随着硬单体比例的增加，产品持粘性能和水溶性能增加，初粘性能降低；一定调节剂用量下，使产品具有水溶性有一个最小的硬单体比例，而且该值随调节剂用量的增加而减小；改变调节剂用量可有效改变产品的聚合度：随调节剂用量增加，产品持粘性能降低，水溶性能提高，初粘性能基本不变，而且调节剂用量在。
一ｏ．２５％的范围内，产品性能的改变最为明显；氨水中和能有效改善产品的水溶性能。
３、ｚ系列是一类有效的丙烯酸酯压敏胶的增粘剂，其中分子量较高的ｚ一３增粘效果最好，其适宜用量在１０一１５％（ｗ）之间。
４、离子型交联剂Ａｌ：（ｓｏ。
），能显著改善丙烯酸酯压敏胶的持粘性能。
温度对离子型交联反应基本没有影响：中和度对离子型交联反应有一定影响，特别是当中和度在７５％左右时，交联反应几乎不能进行。
离子型交联剂的用量主要受压敏胶乳液电解质稳定性的限制。
５、自交联剂Ｎ—ＭＡＮ能显著改善丙烯酸酯压敏胶的持粘性能。
光固化聚氨酯丙烯酸酯胶粘剂的制备
1.2 实验仪器 LDS-10 型数字显示电子拉力试验机， 上海申
联试验机厂；200 W 紫外灯，自制。
1.3 实验制备[3-5] 1.3.1 原料提纯
由于-NCO 易与原料中的水发生反应，且 1 g 水 会消耗掉 19.3 g TDI， 故必须事先对原料进行提纯。 在适当的温度和真空度条件下， 利用减压蒸馏对聚 醚二元醇和 HPA 进行提纯。 1.3.2 端-NCO 预聚物的合成
1 实验部分
1.1 实验原料 聚 醚 二 元 醇 （Mn=2 000）， 工 业 级 ， 天 津 石 化 三
厂 ；甲 苯 二 异 氰 酸 酯 （TDI），工 业 级 （80/20）， 进 口 ； 丙 烯酸羟丙酯（HPA），工业级，东方化工 厂；二月桂酸 二丁基锡，化学纯，天津化学试剂一厂；混合活性稀 释剂，自制；安息香乙醚，化学纯，天津试剂研究所； 硅烷偶联剂，工业级，哈尔滨化工研究所；邻苯二甲 酸 二 丁 酯 （DBP）， 工 业 级 ， 齐 鲁 石 化 ； 对 苯 二 酚 ，分 析 纯，上海中利化工厂助剂分厂；防老剂 264，工业级， 北京化学试剂公司。
表 2 常用光引发剂的基本性能 Tab.2 Basis performance of common photoinitiators
引发剂名称
外观 吸收波长/nm
备注
安息香双甲醚 白色结晶粉末 330～350
有黄变
安息香乙醚 白色结晶粉末 225～375
安息香丁醚 黄色油状透明液体 225～375
贮存稳定性差
由于本文自制的稀释剂与预聚体的活性相类 似，并且粘度低、溶解性好，故可以方便地控制体系 的交联密度。 将自制稀释剂与预聚体按不同比例配 制成光固化胶粘剂，固化后考察胶膜的力学性能，如 图 1 所示。
丙烯酰胺与醋酸乙烯共聚胶粘剂的研究
丙烯酰胺与醋酸乙烯共聚胶粘剂的研究
一、胶粘剂的概述
胶粘剂是一种常用于工业和生活中的粘接材料，其粘接性能直接影响
着产品的质量和使用寿命。
传统胶粘剂多采用化学合成的方式制备，
但由于其存在环境问题和成本高昂等缺点，近年来人们开始开发环保、低成本的天然胶粘剂。
二、丙烯酰胺与醋酸乙烯的特性
1.丙烯酰胺：丙烯酰胺是一种无色液体，具有良好的加工性和稳定性，可以作为导电材料、防水材料、油墨和胶粘剂的重要原料。
2.醋酸乙烯：醋酸乙烯是一种无色透明液体，具有良好的溶解性和可塑性，可以制备出多种重要化学品，如乙酸纤维素、聚醋酸乙烯等。
三、丙烯酰胺与醋酸乙烯共聚胶粘剂的制备方法
1.反应原理：将丙烯酰胺和醋酸乙烯按一定比例混合，加入引发剂，在一定温度下反应得到共聚产物。
2.制备步骤：
（1）称取丙烯酰胺和醋酸乙烯，并按一定比例混合。
（2）加入引发剂，如过氧化苯甲酰等，促使聚合反应发生。
（3）控制反应温度，一般在50℃-70℃之间，维持一定时间。
（4）冷却反应产物，得到丙烯酰胺与醋酸乙烯共聚胶粘剂。
四、丙烯酰胺与醋酸乙烯共聚胶粘剂的应用
丙烯酰胺与醋酸乙烯共聚胶粘剂具有优异的拉伸性、粘度和可加工性等特点，可广泛应用于以下领域：
1.包装领域：可作为纸箱、纸袋等包装材料的胶接剂；
2.建筑领域：可作为山墙瓦、地砖、瓷砖等的粘接剂；
3.汽车领域：可作为汽车内饰、车身零部件等的粘接剂；
4.电子领域：可作为电路板、封装材料等的粘接剂。
综上所述，丙烯酰胺与醋酸乙烯共聚胶粘剂具有广泛应用前景，是一种具有很高商业价值和环保性的新型胶粘剂材料。
一种无纺布用丙烯酸酯乳液胶黏剂及其制备方法
一种无纺布用丙烯酸酯乳液胶黏剂及其制备
方法
嘿，朋友们！今天咱就来聊聊无纺布用丙烯酸酯乳液胶黏剂及其制备方法。
这玩意儿啊，就像是给无纺布找了个超棒的小伙伴！
你想想看，无纺布本身就挺实用的了吧，但要是再加上这丙烯酸酯乳液胶黏剂，那可真是如虎添翼呀！它能让无纺布变得更加牢固，更加耐用。
那这神奇的胶黏剂是咋制备的呢？咱先得准备好各种材料，就像大厨做菜得有食材一样。
然后按照一定的步骤来操作，可不能瞎糊弄哦！就好像搭积木，得一块一块按顺序来，不然可就搭不成漂亮的城堡啦！
把那些材料混合在一起，搅拌搅拌，看着它们慢慢融合，就像一场奇妙的化学反应。
这过程可有意思啦，你会期待着最后会得到什么样的成果。
等制备好了，就可以把它用在无纺布上啦。
哇塞，那效果，简直绝了！无纺布就像被施了魔法一样，紧紧地黏在一起。
你说这胶黏剂是不是很厉害？它就像是无纺布的秘密武器，让无纺布变得更强大。
而且它的用途可广泛了呢，从医疗用品到日常用品，都能看到它的身影。
咱平时用的那些一次性口罩，说不定就有它的功劳呢！它能让口罩更贴合我们的脸，更好地保护我们。
还有那些漂亮的无纺布袋，也是靠它才能那么结实耐用呀。
所以说啊，这无纺布用丙烯酸酯乳液胶黏剂可真是个宝！咱可得好好了解它，利用它，让我们的生活变得更加美好。
你说是不是呢？反正我觉得是！不用它，那可真是太可惜啦！这就好比有了一把好钥匙，却不去开那扇神奇的门一样。
让我们一起好好享受这胶黏剂带来的便利和好处吧！。
PVC管道胶黏剂基本配方
1、PVC管道专用密封胶黏剂配方：（质量份数）过氯乙烯树脂：100；乙酸丁酯：340；聚氯乙烯树脂：50；邻苯二甲酸二丁酯：20；醇酸树脂：40；轻质碳酸钙：1400-1600；丙酮：450；制备工艺：将称量好的过氯乙烯树脂、聚氯乙烯树脂（基料）放入溶解槽内，加入丙酮和乙酸丁酯（溶剂），搅拌使树脂充分溶胀并溶解。
然后加入醇酸树脂。
邻苯二甲酸二丁酯对该胶黏剂进行改性，搅拌均匀后，加入轻质碳酸钙（填料）调节胶黏剂的黏度。
最后送入三辊机中研磨，至细腻均匀后，即得成品。
性能及用途：主要用于PVC管材密封，也可用于其他PVC制品的粘接与密封。
正交实验L9（33）因素和水平表序号m（过氯乙烯树脂）：m（丙酮）：m（乙酸丁酯）/g填料用用量m（聚氯乙烯树脂）页脚内容1/g/g正交实110:1040:40100验表220:1060:20140310:2020:60160页脚内容22、硬聚氯乙烯管材粘合剂配方：（质量份数）过氯乙烯树脂（CPVC）10聚氯乙烯树脂（PVC）1增粘树脂（叔丁基酚醛树脂）1.1溶剂（环己酮：丁酮：二氯乙烷=15:15:70）10制备工艺：在三口烧瓶中，按比例加入溶剂，搅拌均匀，在搅拌下加入CPVC和PVC粉料，加热至完全溶解，把溶液冷却到60度以下，在搅拌下加入增粘剂，直至完全溶解，冷却后出料。
正交实验L9（33）因素和水平表序号m（过氯乙烯树脂）：m（丁酮）：m（环己酮）：m（二氯叔丁基酚醛树m（聚氯乙烯树脂）页脚内容3页脚内容4正交实验表3、建筑用PVC硬管胶黏剂页脚内容5配方：（质量份数）过氯乙烯树脂：1001,2-二氯乙烷：125四氢呋喃：225三氯乙烯：125增塑剂（DOP）：20偶联剂（KH-500）：2触变剂（气相法白炭黑）：3填充剂（碳酸钙）：20制备工艺：在反应釜中加入3中溶剂，混合，搅拌下依次加入过氯乙烯树脂、增韧剂等助剂。
室温下溶解均匀，即得成品。
性能及用途：用于建筑工业中室内上下管道、落水道所使用的PVC管的粘接。
聚丙烯酸酯交联聚合物
聚丙烯酸酯交联聚合物引言聚丙烯酸酯交联聚合物是一种具有广泛应用前景的高分子材料。
它由聚丙烯酸酯单体在适当的交联剂的作用下进行聚合而成。
本文将介绍聚丙烯酸酯交联聚合物的合成方法、物化性质以及应用领域。
合成方法聚丙烯酸酯交联聚合物的合成方法有多种，常见的方法包括热交联法、辐射交联法和化学交联法等。
热交联法热交联法是将聚丙烯酸酯单体与热交联剂混合后，在高温条件下进行聚合反应。
热交联剂可以是有机过氧化物类化合物，例如过氧化二苯甲酮。
在高温下，过氧化二苯甲酮会分解产生自由基，引发聚合反应，并与聚丙烯酸酯单体中的双键发生交联反应，形成交联聚合物。
辐射交联法辐射交联法是利用辐射源（如电子束或γ射线）照射聚丙烯酸酯单体和交联剂的混合物，使其发生聚合和交联反应。
辐射能量的输入会使聚丙烯酸酯单体中的双键发生断裂，生成自由基，引发聚合反应。
同时，交联剂中的交联剂也会发生类似的反应，形成交联点。
化学交联法化学交联法是在聚丙烯酸酯单体和交联剂的存在下，通过化学反应形成交联聚合物。
常用的交联剂有双官能团化合物，例如二异氰酸酯。
二异氰酸酯可以与聚丙烯酸酯单体中的羟基反应，形成交联结构。
物化性质聚丙烯酸酯交联聚合物具有一系列优异的物化性质，使其在多个领域得到广泛应用。
1.机械性能–聚丙烯酸酯交联聚合物具有较高的强度和刚度，能够承受较大的载荷。
–交联结构赋予其较好的耐磨性和耐冲击性。
2.热性能–聚丙烯酸酯交联聚合物具有较高的热稳定性，能够在高温条件下保持较好的性能。
–交联结构使其具有较低的热膨胀系数，对温度变化不敏感。
3.化学稳定性–聚丙烯酸酯交联聚合物在一定程度上具有化学稳定性，能够抵抗一些溶剂和化学物质的侵蚀。
4.透明性–聚丙烯酸酯交联聚合物具有较好的透明性，可用于制备透明材料。
应用领域聚丙烯酸酯交联聚合物的优异性能使其在多个领域得到广泛应用。
电子行业聚丙烯酸酯交联聚合物可用于制备电子元器件的封装材料。
其高机械强度和热稳定性能能够保护电子元器件，提高其可靠性和寿命。
聚丙烯酸水凝胶的制备方法及其生物相容性研究
聚丙烯酸水凝胶的制备方法及其生物相容性研究引言：聚丙烯酸（Polyacrylic acid，PAA）水凝胶是一种具有良好生物相容性的材料，在许多工业和医疗领域得到广泛应用。
本文将介绍聚丙烯酸水凝胶的制备方法，并探讨其生物相容性的研究进展。
一、聚丙烯酸水凝胶的制备方法1. 交联聚合法交联聚合法是一种常用的制备聚丙烯酸水凝胶的方法。
首先，丙烯酸单体通过自由基聚合反应聚合成线性聚丙烯酸。
然后，将这种线性聚丙烯酸与交联剂（如乙二醇二丙烯酸酯）共混，并加热引发交联反应。
最后，通过冷却和洗涤，得到具有一定交联度的聚丙烯酸水凝胶。
2. 自组装法自组装法是一种利用聚离子复合物的相互作用制备聚丙烯酸水凝胶的方法。
在这个方法中，正离子和聚丙烯酸的阴离子通过静电相互作用形成复合物，然后在溶液中形成乳液。
最后，通过加热使乳液发生相分离，形成聚丙烯酸水凝胶。
二、聚丙烯酸水凝胶的生物相容性研究1. 细胞相容性聚丙烯酸水凝胶对许多细胞类型都表现出良好的相容性。
研究发现，聚丙烯酸水凝胶可以提供细胞黏附的表面，促进细胞生长和扩展。
此外，聚丙烯酸水凝胶具有适度的孔隙结构，有助于细胞的增殖和分化。
这些特性使得聚丙烯酸水凝胶成为支持细胞培养和组织工程的理想材料。
2. 生物降解性聚丙烯酸水凝胶具有一定的生物降解性能。
研究表明，聚丙烯酸水凝胶可以通过水解作用在生物体内逐渐降解，最终转化为无毒的水和二氧化碳。
这种生物降解性使得聚丙烯酸水凝胶在药物传递和组织工程中具有广阔的应用前景。
3. 免疫相容性聚丙烯酸水凝胶对免疫系统的刺激较小，具有良好的免疫相容性。
研究发现，聚丙烯酸水凝胶在体内注射后不会诱导炎症反应或免疫反应。
此外，聚丙烯酸水凝胶还可以调节免疫细胞的功能，促进伤口愈合和组织再生。
4. 药物控释性聚丙烯酸水凝胶具有良好的药物控释性能。
研究发现，聚丙烯酸水凝胶可以有效地吸附和释放各种药物分子，实现药物的持续性释放。
这种药物控释性可用于治疗肿瘤、感染和创伤等疾病。
光学级聚丙烯酸酯压敏胶
光学级聚丙烯酸酯压敏胶光学级聚丙烯酸酯压敏胶是一种在光学领域中广泛应用的特殊材料，它具有很高的透明度和优异的光学性能。
它的制备方法一般采用乳液聚合法，将丙烯酸酯单体与其他功能性单体通过乳化剂和稳定剂进行乳化，然后通过聚合反应固化成胶体颗粒。
光学级聚丙烯酸酯压敏胶的最显著特点之一是其非常好的透明度。
这主要取决于聚丙烯酸酯胶体颗粒的尺寸和形状，以及其在胶体中的分散性。
由于胶体颗粒尺寸较小且均匀，且与胶体基质之间没有明显的相互作用，因此透明度非常高。
透明度的提高也可以降低胶体对光线的散射，从而减少光学材料的反射和折射损失。
除了透明度外，光学级聚丙烯酸酯压敏胶还具有出色的光学性能。
它具有较高的折射率，与常见的光学材料相匹配，可以减小由于折射率不匹配引起的光线的反射和散射。
光学级聚丙烯酸酯压敏胶还具有很低的色散特性，能够保持光线通过材料时的颜色不变。
它还具有很好的耐光性和耐候性，能够长时间保持其光学性能不受损。
光学级聚丙烯酸酯压敏胶由于其优越的性能，可以广泛应用于光学领域。
例如，在光学元件的粘接中，光学级聚丙烯酸酯压敏胶可以作为粘合剂，将不同的光学元件粘合在一起，以提高光学元件的结构稳定性和光学性能。
此外，由于其高透明度和低折射率，光学级聚丙烯酸酯压敏胶还可以作为一种光学涂层材料，用于光学玻璃表面的涂层，以减少表面的反射和散射。
另外，光学级聚丙烯酸酯压敏胶还可以在光纤通信领域中应用。
光纤通信需要将光信号尽可能地有效传输和传播，因此需要使用透明度高、折射率合适的材料来解决光信号的损失和衰减问题。
光学级聚丙烯酸酯压敏胶具有非常好的光学透明度和折射率，可以作为一种优秀的光纤涂层材料，用于光纤的包覆和保护，以提高光信号的传输质量和效率。
总之，光学级聚丙烯酸酯压敏胶作为一种特殊材料在光学领域中具有广泛的应用和发展前景。
它的高透明度、优异的光学性能和良好的耐光性、耐候性使其成为一种理想的光学材料。
在光学元件粘接、光学涂层和光纤通信等应用中，光学级聚丙烯酸酯压敏胶都能起到重要的作用，为光学领域的发展提供支持和保障。
丙烯酸酯压敏胶的研究进展_杨玉琴
丙烯酸酯压敏胶的研究进展杨玉琴1,李亚宁2(1.中国乐凯胶片集团公司 研究院,保定 071054; 2.乐凯胶片股份有限公司 研发部,保定 071054)摘 要:本文综述了近年来各种丙烯酸酯压敏胶的研究进展,包括乳液型、溶剂型、热熔型、辐射固化型、阻燃型压敏胶等。
其中,重点介绍了乳液型丙烯酸酯类压敏胶的研究进展。
通过加入增粘树脂、有机硅单体、反应性乳化剂或采用核壳聚合的方式提高其粘结强度,可以改善该类压敏胶的耐水性差、耐高温性差及涂布干燥等缺点,从而使该类压敏胶的用途更加广泛。
最后,文章对于丙烯酸酯压敏胶今后的研发方向进行了预测。
关键词:丙烯酸酯;压敏胶;乳液型;溶剂型;热熔型;辐射固化型中图分类号:T Q 31文献标识码:文章编号:1009 5624 (2011)02 0039 06收稿日期:2010 11 23作者简介:杨玉琴(1972 ),女,保定人,高级工程师,现在中国乐凯胶片集团公司从事新型粘合剂和防污染树脂的开发工作。
1 前言压敏胶(PSA)是一类无需借助于溶剂或热,只需施加轻度压力,即能与被粘物牢固粘接的胶粘剂。
由于它具有初粘力高、持粘力大,在不被污染的情况下能够反复使用,且揭开后一般不影响被粘接物表面等特点,因此在汽车内装饰、电子元件加工、军用侦毒制品、彩色扩印、电子绝缘及医疗等多种领域中得到了广泛的应用[1]。
压敏胶按照其主体可以分为树脂型和橡胶型两大类,具体又可以分为橡胶型压敏胶、热塑性弹形体压敏胶、有机硅类压敏胶、聚氨酯压敏胶和丙烯酸酯压敏胶五大类。
其中,丙烯酸酯类压敏胶是目前应用最为广泛的压敏胶,它是丙烯酸酯单体和其它乙烯类单体的共聚物,与其它几类压敏胶相比,具有以下特点:几乎不用加防老剂便具有优异的耐候性和耐热性;无相分离和迁移现象,透明性好,耐油性差;对皮肤无影响,适用于医用领域,有人[2]甚至还制备出了相应的导电胶,扩大了该类压敏胶的应用范围,因此,它在很多领域得到了广泛的应用,其用量占到整个压敏胶的65%以上,尤其是近二十年来这类压敏胶发展非常迅速,并逐渐取代了天然橡胶压敏胶的地位,广泛应用于包装、涂布、运输、电子通讯、电器、建材、机械、航空航天、轻工、医疗、家庭生活等诸多领域。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
１ ． 红 外表征 ．１ ４ 将 上 述 纯 化 干燥 的样 品 在 平 板 硫 化 机 上 压 制
成 厚度 为 １０ ｍ左 右 的透 明薄 膜 ， ０１ ｘ 用红 外光 谱仪 测
定 特征 吸收 峰 。 １ ． 被 粘材 料 的表 面处理 ．２ ４
作 者 以 ＭＡ 作 为 接 枝 单 体 对 Ｃ Ｐ进 行 接 枝 Ｈ Ｐ
氯 化 聚 丙 烯 （ Ｐ ）研 究 了 处 理 条件 、 化 条件 、 应 温 度 、 应 日 间 、 Ｈ 的 用 量 、Ｐ 的用 量对 聚 丙 烯 （ Ｐ ＣＰ； 固 反 反 寸 ＭＡ ＢＯ Ｐ）
塑 料 胶 粘 剂 粘接 性 能 的 影 响 ， 到 一 种 对 Ｐ 塑 料 粘 接 性 能 较佳 的 胶 粘 剂 。 采 用 ＦＩ 征 了产 品 的结 构 。 得 Ｐ Ｔ Ｒ表
将 上述 固化好 的胶 片按 照 Ｇ 一 １４ １８ Ｂ ７ ２ — ９ ６胶粘
剂拉 伸剪切 强度 测定 方法 测其 剪切 强度 。
维普资讯
・
３ ６・
中 国 胶 粘 剂
第ｌ ５卷第 ｌ ０期
剂浸蚀 了 Ｐ Ｐ表 面 的 无 定 型 区 ，使 之 变 成 多 孔 表
１３ 样 品 纯 化 ．
取５ ｇ上 述 产 品在 ２ ｍＬ的 甲 苯 中 加热 回 流 溶 ０ 解后 用 丙 酮沉 淀 ， 淀物 在 真空 干 燥 箱 中真 空 干燥 沉
１ｈ 以除 去 未 反 应 的 ＭＡ 单 体 ， 提 物 干燥 后 得 ２， Ｈ 抽
纯化 样 品。
１４ 产 品 粘 接 性 能 测 试 ．
Ａ 甲苯 （ 阳市有 机化 学试 剂 厂 ）Ａ 丙 酮 （ 京 Ｒ； 衡 ， Ｒ； 北
市化 工厂 ）Ｃ 。 ，Ｐ １２ 接 枝物 的制 备 ． 在 四 口瓶 中分 别 加人 设 定 量 的 Ｃ Ｐ， 人 一 定 Ｐ 加
由于 ＭＡ 改性 的 Ｃ Ｐ胶粘 剂为 液 态 胶 粘 剂 ， Ｈ Ｐ
维普资讯
２０ ０ ６年 １ 第 １ 第 １ Ｏ月 ５卷 Ｏ期
Ｖｏ ．５ Ｎｏ １ Ｏｃ ．０ ６ １１ ． ０， ｔ２ ０
中 国 胶 粘 剂
Ｃ ＮＡ ＡＤ ＳＶＥ ＨＩ ＨＥ Ｉ Ｓ ・３ ・ ５
聚
丙
烯
塑
料
胶
粘
剂
的 研
制
４８０ ） ３０ ０
傅 和 青 ， 吴 校 彬 ， 黄
（ ． 南 理 工 大学 化 工 与 能 源 学 院 ， 东 省 广 州 市 １华 广
洪 ， 张 心 亚 ， 陈焕 钦
５ ０ ４ ； ． 冈 师 范 学 院 化学 系 ， １６ １ ２ 黄 湖北 省黄 冈市
摘要： 以甲苯为溶剂 ， 过氧 化二 苯甲酰（ Ｐ 为引发剂 ， Ｂ Ｏ） 通过 自由基聚合 ， 采用马采酸酐（ Ｈ） ＭＡ 接枝改性
关键词 ： 氯化聚丙烯 ； 马采 酸酐 ； 胶粘剂 ； 聚丙烯塑料
中图分类号 ．Ｑ ３ ． ： － 识码 ： 文章编号 ：０４ ２ ４ （０ ６ １ —０ ５ ０ ＇ ４ ３ ３ Ｌｔ Ｔ ４ ｒ ａ标 Ａ １０ — ８９ ２０ ）０ ０ ３ — ４
０ 前 言
聚丙 烯 （ Ｐ 塑料 是 塑料 中最 典 型 的品 种 ， Ｐ） 具有 良好 的介 电性 能和 耐化 学腐 蚀 性 能 。但 Ｐ Ｐ分 子 中 没 有极 性基 团 ， 一种 难粘 的材料 。因 此不 少 学 者 是 在研 究 Ｐ Ｐ塑料胶 粘剂Ｉ 。 化 聚丙 烯 （ Ｐ 是结构 氯 ｃ Ｐ） 中含 有 Ｃ 基 团 的 Ｐ ｌ Ｐ化学 改 性 物 ， 其硬 度 、 磨 性 、 耐 耐 酸性 、 耐盐 水 性 能 比 Ｐ Ｐ都好 ， 热 、 老化 性 能 耐 耐 也较好 ，但 其对 Ｐ Ｐ塑料 的粘 接 强度 还 不能 满 足需 要 ， 须对 Ｃ Ｐ进行 改性 ， 必 Ｐ 以便提 高其 对 Ｐ Ｐ塑 料 的 粘接性 能 。
改性 得 到 了一 种 对 Ｐ Ｐ塑 料 粘 接 性 能 好 的 胶 粘
剂。
由于 Ｐ Ｐ为 非极 性 物 质 ， 其表 面 润湿 性很 差 ， 难 以粘接 。为获得 高强度 粘 接 ， 进行 表 面处 理 。 实 需 本 验 采用 铬酸 氧化 液 （ ５份 重铬 酸钾 、０ 由 １０份 浓 硫 酸 配制而成） Ｐ 对 Ｐ塑 料 进行 表 面 处 理 ， Ｐ 将 Ｐ塑 料 片
在 常温 下 固化 慢 ， 以需 加 热 固化 。将 上述 处 理好 所
的 Ｐ Ｐ塑 料片 涂 上 ００ ｅ 的改性 的 Ｃ Ｐ胶 液 ， 温 ．１ｍ Ｐ 室
放 置 一段 时 间 （ ｍ ｎ 后 ， 两 试 片 夹 紧 ， 一 定 的 ３ ｉ） 将 在
温度 下 固化 一段 时 间 。
１ ． 拉 伸 剪பைடு நூலகம்切 强 度 的 测 定 ．４ ４
２ 结果 与讨论
２ １ 改性产 物 的表 征 ．
面 ， 加 了胶 粘 剂 同被 粘 表 面 的 结合 力 ， 而提 高 增 从 了胶 粘 剂 对 Ｐ Ｐ的 粘 接 强 度 。所 以较 好 的处 理 温
量 的 ＭＡ 和适 量 的 溶 剂 甲苯 ， 解 后 加 人一 定 量 Ｈ 溶
的 引发 剂 Ｂ Ｏ， 当 Ｂ Ｏ加 完 后 ，升 温至 设 定 的 温 Ｐ Ｐ 度 ， 应 一 段 时 间得 到 ＭＡ 改 性 的液 态 的 Ｃ Ｐ胶 反 Ｈ Ｐ
粘剂。
收 稿 日期 ：ｏ ６ ０ － ７ 修 回 日期 ：０ ６ ０ — １ ２０ － ７ ０ ； ２ ０ － ７ １。 作 者 简 介 ： 和 青 （９ ８ ） 博 士 ， 从 事 高 分 子 材 料 改性 的研 究 。 傅 １６ 一 ， 现
浸 人 铬 酸 氧化 液 中 ， 理 一 段 时 间取 出 ， 水 洗 净 处 用 塑 片表 面铬 酸氧化 液 、 凉干 。
１４３ 试 片 粘 接 与 固 化 ．．
１ 实验 部分
１１ 主 要 原 料 ．
Ｃ Ｐ 广州 金珠 江化 学公 司 ）ＭＡＨ（ Ｐ（ ； 上海 市化 学 试剂 一 厂 ）Ａ ， Ｒ；Ｂ Ｏ（ Ｐ 广州 市新 港 化工 有 限公 司 ） ，
