高性能混凝土制备与施工
高性能混凝土制备与施工
高性能混凝土的形成不仅取决于原材料、配合比以及硬化后的物理力学性能，也与混凝土的制备与施工有决定性关系。高性能混凝土的制备与施工应同工程设计紧密结合，制作者必须了解设计的要求、结构构件的使用功能、使用环境以及使用寿命等。
1．高性能混凝土的拌制
（1）高性能混凝土的配料
应严格控制配制高性能混凝土原材料的质量，包括对原材料供应源的调查和预先的抽样检测以及原材料进场后的抽样检测，如水泥不仅应抽样复试，而且应该做快测强度以及凝结时间的试验。还应确立合理的骨料、水泥、外掺粉、外加剂的贮运方式，保证使用过程先进先出，材质均匀，便于修正。
高性能混凝土的配料可以采用各种类型配料设备，但更适宜商品化生产方式。混凝土搅拌站应配有精确的自动称量系统和计算机自动控制系统，并能对原材料品质均匀性、配合比参数的变化等，通过人机对话进行监控、数据采集与分析。但无论哪种配料方式，均必须严格按配合比重量计量。计量允许偏差严于普通混凝土施工规范：水泥和掺合料±1％，粗、细骨料±2%，水和外加剂±1％。配制高性能混凝土必须准确控制用水量，砂、石中的含水量应及时测定，并按测定值调整用水量和砂、石用量。严禁在拌合物出机后加水，必要时可在搅拌车中二次添加高效减水剂。高效减水剂可采用粉剂或水剂，并应采用后掺法。当采用水剂时，应在混凝土用水量中扣除溶液用水量；当采用粉剂时，应适当延长搅拌时间（不少于30s）。
（2）高性能混凝土的搅拌
由于高性能混凝土用水量少，水胶比低，胶凝材料总量大，拌合时较粘稠，不易拌合均匀，因此需用拌合性能好的强制式搅拌设备。卧轴式搅拌机能在较短时间里将混凝土搅拌均匀，故推荐使用这种设备，禁止使用自落式搅拌机。国外引进设备中有新型逆流式或行星式搅拌机，效果也很好。
高性能混凝土拌合物的特点之一是坍落度经时损失快。控制坍落度经时损失的方法，除选择与水泥相容性好的高效减水剂外，可在搅拌时延迟加入部分高效减水剂或在浇筑现场搅拌车中调整减水剂掺量。拌制高性能混凝土投料顺序可见图10-44。
图10-44 投料顺序
高性能混凝土的搅拌时间，应该按照搅拌设备的要求，一般现场搅拌时间不少于160s，预拌混凝土搅拌时间不少于90s。
目前施工现场常用喂料方式见图10-45。
图10-45 喂料方式
2．高性能混凝土拌合物的运输和浇筑
（1）高性能混凝土拌合物的运输
长距离运输拌合物应使用混凝土搅拌车，短距离运输可用翻斗车或吊斗。装料前应考虑坍落度损失，湿润容器内壁和清除积水。
第一盘混凝土拌合物出料后应先进行开盘鉴定。按规定检测拌合物工作度（包括冬施出罐温度），并按计划留置各种试件。混凝土拌合物的输送应根据混凝土供应申请单，按照混凝土计算用量以及混凝土的初凝、终凝时间，运输时间、运距，确定运输间隔。混凝土拌合物进场后，除按规定验收质量外，还应记录预拌混凝土出场时间、进场时间、入模时间和浇筑完毕的时间。
（2）高性能混凝土拌合物的浇筑
现场搅拌的混凝土出料后，应尽快浇筑完毕。使用吊斗浇筑时，浇筑下料高度超过3m时应采用串筒。浇筑时要均匀下料，控制速度，防止空气进入。除自密实高性能混凝土外，应采用振捣器捣实，一般情况下应用高频振捣器，垂直点振，不得平拉。浇筑方式，应分层浇筑、分层振捣，用振捣棒振捣应控制在振捣棒有效振动半径范围之内。混凝土浇筑应连续进行，施工缝应在混凝土浇筑之前确定，不得随意留置。在浇筑混凝土的同时按照施工试验计划，留置好必要的试件。不同强度等级混凝土现浇相连接时，接缝应设置在低强度等级构件中，并离开高强度等级构件一定距离。当接缝两侧混凝土强度等级不同且分先后施工时，可在接缝位置设置固定的筛网（孔径5mm×5mm），先浇筑高强度等级混凝土，后浇筑低强度等级混凝土。
高性能混凝土最适于泵送，泵送的高性能混凝土宜采用预拌混凝土，也可以现场搅拌。高性能混凝土泵送施工时，应根据施工进度，加强组织管理和现场联络调度，确保连续均匀供料，泵送混凝土应遵守《混凝土泵送施工技术规程》（JGJ/T 10）的规定。
使用泵送进行浇筑，坍落度应为120~200mm（由泵送高度确定）。泵管出口应与浇筑面形成一个50~80cm高差，便于混凝土下落产生压力，推动混凝土流动。输送混凝土的起始水平管段长度不应小于15m。现场搅拌的混凝土应在出机后60min内泵送完毕。预拌混凝土应在其1/2初凝时间内入泵，并在初凝前浇筑完毕。冬期以及雨季浇筑混凝土时，要专门制定冬、雨期施方案。
高性能混凝土的工作性还包括易抹性。高性能混凝土胶凝材料含量大，细粉增加，低水胶比，使高性能混凝土拌合物十分粘稠，难于被抹光，表面会很快形成一层硬壳，容易产生收缩裂纹，所以要求尽早安排多道抹面程序，建议在浇筑后30min之内抹光。对于高性能混凝土的易抹性，目前仍缺少可行的试验方法。
3．高性能混凝土的养护
混凝土的养护是混凝土施工的关键步骤之一。对于高性能混凝土，由于水胶比小，浇筑以后泌水量很少。当混凝土表面蒸发失去的水分得不到充分补充时，使混凝土塑性收缩加剧，而此时混凝土尚不具有抵抗变形所需的强度，就容易导致塑性收缩裂缝的产生，影响耐久性和强度。另外高性能混凝土胶凝材料用量大，水化温升高，由此导致的自收缩和温度应力也在加大，对于流动性很大的高性能混凝土，由于胶凝材料量大，在大型竖向构件成型时，会造成混凝土表面浆体所占比例较大，而混凝土的耐久性受近表层影响最大，所以加强表层的养护对高性能混凝土显得尤为重要。 为了提高混凝土的强度和耐久性，防止产生收缩裂缝，很重要的措施是混凝土浇筑后立即喷养护剂或用塑料薄膜覆盖。用塑料薄膜覆盖时，应使薄膜紧贴混凝土表面，初凝后掀开塑料薄膜，用木抹子搓平表面，至少搓2遍。搓完后继续覆盖，待终凝后立即浇水养护。养护日期不少于7d（重要构件养护14d）。对于楼板等水平构件，可采用覆盖草帘或麻袋湿养护，也可采用蓄水养护；对墙柱等竖向构件，采用能够保水的木模板对养护有利，也可在混凝土硬化后，用草帘、麻袋等包裹，并在外面再裹以塑料薄膜，保持包裹物潮湿。应该注意：尽量减少用喷洒养护剂来代替水养护，养护剂也绝非不透水，且有效时间短，施工中很容易损坏。
当在高性能混凝土中掺入膨胀剂时，养护的方法是否及时有效，对膨胀量有很大影响，因钙矾石的形成需要大量的结合水，尤其是大面积构件的混凝土中，更要注意覆盖保持湿润。
混凝土养护除保证合适的湿度外，另一方面是保证混凝土有合适的温度，高性能混凝土拌合物比普通混凝土对温度和湿度更加敏感，混凝土的入模温度、养护湿度应根据环境状况和构件所受内、外约束程度加以限制。养护期间混凝土内部最高温度不应高于75℃，并应采取措施使混凝土内部与表面的温度差小于25℃。
高性能混凝土
高性能混凝土
高性能混凝土是一种具有优异性能的建筑材料，是通过优化混凝土配合比、精选优质原材料和采取先进的施工技术而制成的。与普通混凝土相比，高性能混凝土具有更高的耐久性、更强的抗压、抗渗、抗冻、抗裂能力以及更好的耐高温、耐化学腐蚀等特点。
高性能混凝土在工程建设中应用广泛，可以用于各种类型的建筑物和工程，例如高层建筑、大型桥梁、隧道、水坝、电力工程、交通设施等等。它的强度和耐久性能不仅可以保证建筑物的安全性和长期稳定性，同时也能大大降低维修和改造的成本。
高性能混凝土的主要特点包括以下几个方面：
1.高强度
高性能混凝土采用优质的原材料和科学的配合比，可以使生产的混凝土具有更高的强度和更好的耐久性。它的抗压强度通常在70Mpa以上，甚至可以达到140Mpa。
2.高耐久
高性能混凝土的密实性和紧密性很高，可有效防止水、氧和其他化学物质进入混凝土内部，减少混凝土的侵蚀和疲劳破坏，从而使建筑物的使用寿命更长。
3.抗裂性能好 高性能混凝土的弹性模量和强度均匀性都比较好，不容易出现裂缝现象，即使出现裂缝也比较细小，不会对建筑物的整体结构造成影响。
4.抗渗性好
高性能混凝土的孔隙率很小，对水的渗透性能非常好，因此可以大大减少渗漏问题的发生，从而提高建筑物的整体质量和安全性。
5.耐高温
高性能混凝土是一种高温灼烧的耐火材料，其抗高温性能可以达到2000℃以上，因此它非常适合用于高温和火灾安全要求较高的建筑物和工程。
6.环保性好
高性能混凝土生产过程中采用的原材料和工艺都比较环保，不会对环境造成污染，同时其寿命较长，可以减少对环境的破坏。
高性能混凝土在应用时需要注意以下几点：
1.制备过程需要严格控制，以确保混凝土质量优良。
2.需要在混凝土配合比的选择上进行优化设计，以满足不同工程的需求要求。
3.在施工中需要选择适当的施工工艺和设备，正确掌握施工要点，以保证高性能混凝土的质量。 4.在使用高性能混凝土建造建筑物时要重视保养、维护及检测等工作，以保持其优异性能。
高性能混凝土原材料选用及配合比设计
一、混凝土原材料选用
配制高性能混凝土水泥应选用硅酸盐水泥或普通硅酸盐水泥，应符合《硅酸盐水泥、普通硅酸盐水泥》GB175的规定，不宜使用早强水泥。矿物掺合料应选用品质稳定的产品，宜为粉煤灰、磨细粉煤灰、矿渣粉。其他类型掺合料应经过专项论证，经业主方、监理方、咨询方认可方可应用。所选用的矿物掺合料必须对混凝土和钢筋无害，并应符合国家现行有关标准规定。
高性能混凝土的细集料应选用细度模量为2.6-3.2的天然河砂，同时应控制砂的级配、粒形、含杂质量和石英含量。级配曲线平滑、粒形圆、石英含量高、含泥量和含粉细颗粒少为好，避免含有泥块和云母。当采用人工砂时，更应注意控制砂子的级配和含粉量。有机物含量（用比色法试验）：颜色不应深于标准色，如深于标准色，则应按水泥胶砂强度试验方法进行强度对比试验，抗压强度比不应低于0.95。粗集料应选用级配合理、粒形良好、质地均匀坚固、线胀系数小、坚硬耐久的石灰岩、花岗岩、辉绿岩等碎石、碎卵石或卵石作为高性能混凝土的粗骨料，其压碎指标尚应不大于10%。卵石中有机质含量（用比色法试验）：颜色不应深于标准色。当深于标准色时，应配制成混凝土进行强度对比试验，抗压强度比不应小于0.95。
外加剂与水泥之间应有良好的相容性，必须符合《混凝土外加剂》（GB8076）和《混凝土外加剂应用技术规范》（GB50119）等标准的规定。硫酸钠含量：≤5.0%；氯离子含量：≤0.02%；碱含量(Na2O+0.658K2O)：≤10.0%；减水率：不小于25%；泌水率比：早强型不大于50%，标准型不大于60%，缓凝型不大于70%；含气量：≤6.0%。
二、配合比要求
高性能混凝土的配合比设计应根据混凝土结构的要求，确保其施工要求的工作性，以及结构混凝土的耐久性。耐久性设计应针对混凝土结构所处外部环境中劣化因素的作用，使混凝土结构在设计使用年限内不超过容许劣化状态。采用聚羧酸高性能减水剂，原则上每种配合比分别用两种减水剂配置（其中一个备用）。
高强混凝土的制备方法及注意事项

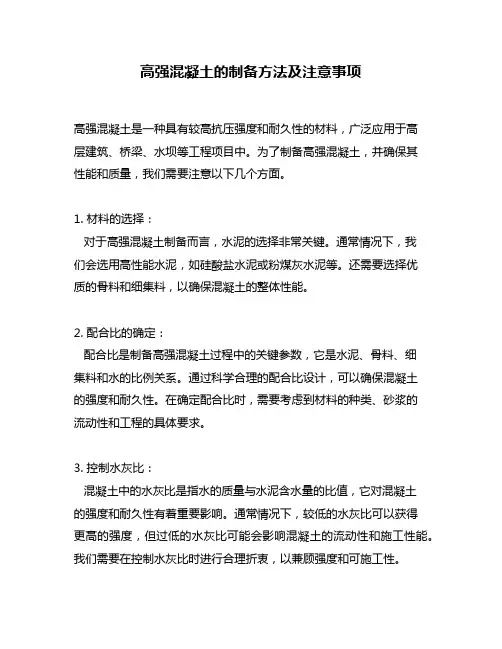

高强混凝土的制备方法及注意事项
高强混凝土是一种具有较高抗压强度和耐久性的材料，广泛应用于高层建筑、桥梁、水坝等工程项目中。为了制备高强混凝土，并确保其性能和质量，我们需要注意以下几个方面。
1. 材料的选择：
对于高强混凝土制备而言，水泥的选择非常关键。通常情况下，我们会选用高性能水泥，如硅酸盐水泥或粉煤灰水泥等。还需要选择优质的骨料和细集料，以确保混凝土的整体性能。
2. 配合比的确定：
配合比是制备高强混凝土过程中的关键参数，它是水泥、骨料、细集料和水的比例关系。通过科学合理的配合比设计，可以确保混凝土的强度和耐久性。在确定配合比时，需要考虑到材料的种类、砂浆的流动性和工程的具体要求。
3. 控制水灰比：
混凝土中的水灰比是指水的质量与水泥含水量的比值，它对混凝土的强度和耐久性有着重要影响。通常情况下，较低的水灰比可以获得更高的强度，但过低的水灰比可能会影响混凝土的流动性和施工性能。我们需要在控制水灰比时进行合理折衷，以兼顾强度和可施工性。
4. 充分搅拌和养护：
混凝土的搅拌和养护是确保其强度和耐久性的关键环节。在搅拌过程中，应充分混合各种材料，确保混凝土的均匀性。而在养护过程中，应保证混凝土的表面湿润，防止过早干燥和开裂。
5. 使用掺合料：
掺合料是指在混凝土中添加的其他材料，如粉煤灰、矿渣粉等。掺合料的使用可以改善混凝土的工作性能、强度和耐久性。在使用掺合料时，需要根据混凝土的具体需求和工程要求进行适量添加，并注意掺合料的质量和性能。
总结回顾：
高强混凝土的制备方法及注意事项主要包括选择适当的材料、确定合理的配合比及控制水灰比、充分搅拌和养护以及使用掺合料等。这些方面的注意事项可以确保高强混凝土具有优秀的强度和耐久性。我们还需要根据具体工程需求和要求进行相应调整和优化。
个人观点和理解：
高强混凝土的制备需要综合考虑多个因素，其中材料的选择和配合比的确定是非常重要的。在选择材料时，应选择质量好、性能稳定的水泥、骨料和细集料，以确保混凝土的整体性能。配合比的确定需要根据工程要求和具体情况进行综合考虑，以实现强度和耐久性的最佳平衡。
超高性能混凝土的制备及性能研究
超高性能混凝土的制备及性能研究
超高性能混凝土（Ultra-High Performance Concrete，简称UHPC）是一种新型的高性能混凝土，具有高强度、高耐久性、高抗裂性、优异的耐磨性和抗冲击性等优点。它是由水泥、细粉、石英粉、粘土、钢纤维、化学添加剂等原材料组成，经过高强度的机械搅拌和高温蒸养而成。本文将从UHPC的制备方法、性能研究和应用前景三个方面进行详细介绍。
一、制备方法
UHPC的制备方法主要包括干拌法和湿拌法两种。
1. 干拌法
干拌法是将所有原材料进行混合，然后在高温高压下进行压缩成型。其中，水泥和细粉的比例一般在1:1左右，钢纤维的掺量一般为体积的2%~5%，化学添加剂的掺量根据具体情况而定。混合过程中需要控制搅拌时间和搅拌速度，以确保混合均匀。在进行压缩成型时，需要使用高压机器进行加压，压力一般在200MPa以上，温度一般在180℃左右。
2. 湿拌法
湿拌法是将水和其他原材料混合，然后进行机械搅拌。其中，水泥和细粉的比例一般在1:1左右，钢纤维的掺量一般为体积的2%~5%，化学添加剂的掺量根据具体情况而定。混合过程中需要控制搅拌时间和搅拌速度，以确保混合均匀。在搅拌过程中，还需要不断添加水，以确保混合物的流动性。最终，将混合物倒入模具中进行成型，然后进行养护。
二、性能研究
UHPC的性能研究主要包括强度、耐久性、抗裂性、耐磨性和抗冲击性等方面。
1. 强度
UHPC的强度非常高，一般达到150MPa以上。这是由于其原材料的选择和制备方法的特殊性所决定的。UHPC中的水泥和细粉具有高度活性，可以充分反应，形成无数的晶体，从而提高混凝土的强度。此外，UHPC中掺入钢纤维也可以有效地提高混凝土的抗拉强度和抗剪强度。
2. 耐久性
UHPC具有优异的耐久性，主要表现在以下几个方面。首先，UHPC中掺入了化学添加剂，可以有效地抑制混凝土的龟裂和开裂，从而提高其耐久性。其次，UHPC中的钢纤维可以有效地防止混凝土的裂缝扩展和脆性破坏，从而提高其耐久性。最后，UHPC的密实性和致密性非常好，可以有效地防止水分和气体的侵入，从而提高其耐久性。
高性能混凝土配合比设计及施工质量控制要点
高性能混凝土配合比设计及施工质量控制要点
发表时间：2018-06-14T16:50:16.903Z 来源：《基层建设》2018年第10期 作者： 王鲁艳
[导读] 摘要：高性能混凝土凭借其出色的高性能性、高工作性、高强度和高体积稳定性、合理的经济适用性等诸多优良特性，被认为是目前全世界性能最为全面的混凝土，至今已在高速铁路、公路、高层建筑以及港口等工程中被广泛采用。
山东铁正工程试验检测中心有限公司 山东济南 250013
摘要：高性能混凝土凭借其出色的高性能性、高工作性、高强度和高体积稳定性、合理的经济适用性等诸多优良特性，被认为是目前全世界性能最为全面的混凝土，至今已在高速铁路、公路、高层建筑以及港口等工程中被广泛采用。本文结合某制梁场实际情况，就高性
能混凝土配合比设计和施工过程控制要点进行论述，可为今后类似工程提供参考。
关键词：高性能混凝土 配合比设计 质量控制
1前言
随着国民经济的快速发展，我国正经历着史上前所未有的建设高潮。近几年来，我国的基础设施建设正飞速发展，一系列最高、最大、最长等世界纪录在中国频繁被刷新，高速铁路、公路、港口等工程中高科技技术突飞猛进，这些成绩的取得，与高性能混凝土的长足
发展是分不开的。
在早期建成的高速公路和铁路中，随着使用年限的日益增长，混凝土结构的耐久性问题也日渐突出，受到各界广泛关注。早期混凝土结构之所以不能充分发挥作用，主要是在应用过程中片面追求高强度，使强度成为混凝土结构验收的唯一指标，材料本身的耐久性问题被
忽视，同时现代混凝土使用环境的愈加复杂化所导致。高性能混凝土之所以能够得到广泛的应用，主要原因就在于它能够更好的满足结构
功能要求和施工工艺要求，能最大限度的延长混凝土结构的使用年限，降低工程造价。
2高性能混凝土的定义
高性能混凝土是采用常规材料和工艺生产，具有混凝土结构所要求的的各项力学性能，具有高耐久性、高工作性和高体积稳定性的混凝土。
高性能混凝土施工技术方案
高性能混凝土施工技术方案
一、编制依据：
1、施工指导性文件
1）乌鲁木齐市人民政府办公厅批转关于推广使用高性能混凝土实施意见的通知，乌政办【2011】241号文
2）关于在乌鲁木齐地区加快应用高性能混凝土的通知，乌建发【2014】46号文
3）关于下发《乌鲁木齐市高性能混凝土相关技术要求》的通知，乌建发【2014】47号文
4）关于高性能混凝土检测有关事宜的通知，乌建发【2014】291号文
5）关于在乌鲁木齐地区进一步规范新高性能混凝土应用的通知，乌建发【2015】81号文
6）关于举办高性能混凝土应用技术标准培训的通知，乌建发【2016】263号文
2、施工采用的规范标准
1）高性能混凝土应用技术规程CECS207—2006
2）高新更混凝土应用技术指南（中国建设工业出版社） 3）高性能混凝土评价标准JGJ/T385—2015
4）预拌混凝土绿色生产及管理技术规程JGJ/T328
5）普通混凝土力学性能试验方法标准GB/T5008
6）普通混凝土长期性和耐久性试验方法GB/T50082
7）建筑地基、基础工程施工规范GB51004—2015
8）混凝土结构工程施工规范GB50666—2011
9）混凝土质量控制标准GB50164—2011
10）混凝土结构工程施工质量验收规范GB50204—2010
3、施工图纸
图纸名称 图纸内容 工程号 归档日期 设计单位
二、工程概况
1、基本概况
序号 项目 内容
1 工程名称
2 工程地址
3 建设单位
4 设计单位
5 勘察单位
6 监理单位
7 施工单位
8 监督单位
9 工期 质量目标
2、设计高性能混凝土部位情况
序号 结构部位 名称 强度 抗冻融 抗硫酸盐 保护层
1 地基与基础 基础垫层
基础底板
基础梁
基础独立柱基
地下室挡土墙
基础梁板
基础其他部位
2 基础 外防水、外防腐的要求
绿色高性能混凝土
绿色高性能混凝土
绿色高性能混凝土
一、引言
绿色高性能混凝土是一种具有环保、耐久、高强度和高耐久性能的新型建筑材料。它由矿物胶凝材料、水泥、骨料、掺合料和添加剂等组成，通过特定的配合比例和工艺处理而成。本文将从材料成分、制备方法、应用领域等多个方面对绿色高性能混凝土进行详细介绍。
二、材料成分
1. 矿物胶凝材料
绿色高性能混凝土中常用的矿物胶凝材料有矿渣、粉煤灰等。这些矿物胶凝材料在混凝土中可以起到填充骨料空隙、减少水泥用量、改善混凝土性能等作用。
2. 水泥
绿色高性能混凝土中常用的水泥主要包括普通硅酸盐水泥、矿渣水泥等。水泥是混凝土的胶凝材料，可以通过水化反应形成胶凝体，起到粘结作用。
3. 骨料绿色高性能混凝土中常用的骨料有河砂、碎石等。骨料是混凝土中的填充物，可以填充水泥砂浆的空隙，增加混凝土的密实性和强度。
4. 控制剂
绿色高性能混凝土中常用的控制剂包括减水剂、缓凝剂等。这些控制剂可以改善混凝土的流动性、保持一定的凝结时间，使混凝土具有更好的工艺性能。
三、制备方法
1. 配合比设计
绿色高性能混凝土的配合比设计是控制其成分比例、优化配合比的重要手段。配合比设计可以使混凝土达到预期的力学性能和耐久性能。
2. 材料制备
绿色高性能混凝土的材料制备包括水泥净浆的制备、骨料的配合、掺合料和添加剂的投放等。制备时需要注意材料的净度、搅拌时间、搅拌速度等参数。
3. 施工工艺绿色高性能混凝土的施工工艺包括浇筑、振捣、养护等。在施工过程中，应注意混凝土的浇注均匀性、振捣密实性以及养护的时间和条件。
四、应用领域
1. 基础工程
绿色高性能混凝土适用于各类基础工程，如地基、地板、浇灌楼板等。它具有承载能力强、耐久性好等优点。
2. 楼房建筑
绿色高性能混凝土可以用于各类楼房建筑的结构和墙体。它具有高强度、耐久性好、施工工艺简便等特点。
3. 桥梁工程
绿色高性能混凝土在桥梁工程中的应用越来越广泛。它可以有效提高桥梁的抗震性能、耐久性和使用寿命。
高强高性能混凝土的特性及施工技术
高强高性能混凝土的特性及施工技术
0 引言
高强高性能混凝土（简称 HS-HPC）主要指混凝土具有高强度、高耐久性、高流动性等多方面的优越性能。在现代建筑工程中，高强高性能混凝土可提高同截面混凝土结构承载力，降低结构物自重，优化结构设计，延长建筑实用寿命等显著优势，在国内外超高层、大跨径实体建筑施工中广泛应用。在我国，为进一步普及高强高性能混凝土，应加强对高强高性能混凝土配套的特性介绍和施工技术研究力度。
1 高强高性能混凝土的特性
随着工程施工技术越来越复杂，科学技术的应用更加重要，对混凝土的要求也越来越高，强度等级、防水等级、耐久性要求也是相应提高，高强高性能混凝土恰好满足了上述需求，其优点是普通混凝土无法比拟的。
1.1 高强高性能混凝土具有一定的强度
在建设工程中对混凝土的要求非常高，尤其是对混凝土强度的要求，同时这也是整个建筑结构施工中最为基础的技术要求。并且在具体的施工当中因为工程结构的不同，对于混凝土的强度要求也是不同的。然而，对所有混凝土的强度进行增加，能够在一定程度上提高建筑工程的承载力。高强高性能混凝土不但有减小断面面积的特性，并且还能够减轻建筑结构的自重，因此，在当前的建筑行业中高强高性能混凝土的应用非常广泛。例如，在高层或者超高层建筑工程施工中，对于高强高性能混凝土的应用，因为其强度比较高以及弹性模量很好，能够将纵向受力结构的截面尺寸减小，在一定程度上增加了建筑的实际应用面积，有效地应用了建筑的使用功能，并且还能够将建筑物的自重降低。在进行高强度高性能混凝土施工中，能够减小对混凝土材料的使用，确保加快工程进度，以此提高经济效益。
1.2 高强高性能混凝土的使用寿命长
高强高性能混凝土的组成物质与普通混凝土大不一样，这种变化在一定程度上对工程的建设起到推动作用，在恶劣的天气下，防水、防冻、抗裂和耐磨等性能无形中提高了建筑物的使用年限，增加建筑物的使用价值。
1.3 高强高性能混凝土具有较高的体积稳定性
商眭能混凝土性能解析及制备施工技术
高性能混凝土性能解析及制备施工技术
■姚志雄 ・
（１．福建省交通科学技术研究所；２．福建省公路水运工程重点实验室，福州 ３５０００４）
摘要高性能混凝土为公路工程建设中重要的材料之一，但工程实践中对其性能
的认识及生产技术把握仍存在一定问题。本文对高性能混凝土的性能及重要特征指标进
行剖析．并结合研究经历重点对高性能混凝土的配合比设计原则，原材料管理，拌制技 术，工作性检验、振捣技术及养护措施等施工工艺进行总结，给出高性能混凝土生产的
整个工艺流程．为其在公路工程中的应用提供借鉴。
关键词 公路工程 高性能混凝土特征指标 配合比设计施工工艺
１ 引言
随着社会的发展，对各种超长、超高、超大混凝土
构筑物以及在严酷条件下使用的混凝土构筑物的需求越
来越多。此类构筑物施工难度大，对耐久性要求高，普
通混凝土已不足以满足其需要。由于混凝土的耐久性劣
化或失败，世界各国为此付出十分沉重的代价。然而，
值得庆幸的是，由于工程安全因素，更由于耗费巨资的
经济因素提醒我们现在应对混凝土耐久性问题倍加重
视。混凝土过旱劣化的问题得到了各国政府的高度重
视，各国在２０世纪８０年代中期相继掀起了一个以改善混
凝土材料耐久性为主要目标的“高性能混凝土”开发研
究的高潮。但由于高性能混凝土的“高性能”与多个因
素密切相关，从理论研究到应用仍存在一定脱节，实际
工程中高性能混凝土概念还未深入人心，相当多的现场
人员对高性能混凝土特性认识不清，从原材料控制、配
合比设计、高性能混凝土性能要求到现场施工工艺、质
量控制等环节仍按照普通混凝土的思路进行操作。导致
在实际应用中出现很多问题。作者结合研究成果对高性
能混凝土特点及质量控制技术展开论述。 ２高性能混凝土性能
目前对于高性能混凝土还没有一个统一定义。简单
的可概述为高性能混凝土是一种采用现代技术制作，在
大幅度提高普通混凝土性能的基础上。以耐久性作为设
计主要指标，针对不同用途要求，重点保证其高耐久
高性能混凝土配合比设计及施工工艺
高性能混凝土配合比设计及施工工艺
发表时间：2017-07-06T11:23:48.243Z 来源：《基层建设》2017年第7期 作者： 胡少莉
[导读] 摘要：高性能混凝土的优点是高耐久性、高工作性、高强度性及乐观的发展性。工程实际效果达不到预期，主要原因是制作高性能混凝土的组成材料比例不合适或者技术较为落后。
身份证号码：36040319771012xxxx
摘要：高性能混凝土的优点是高耐久性、高工作性、高强度性及乐观的发展性。工程实际效果达不到预期，主要原因是制作高性能混凝土的组成材料比例不合适或者技术较为落后。参考有关高性能混凝土的设计原则和具体实例，积极调整相应的材料比例。本文主要讲述
对高性能混凝土配制参数的合理选择和配制过程中的主要技术应用，通过相关的例子说明在高性能混凝土的制作过程中出现频率较高的问
题。
关键词：高性能混凝土；配合比设计；技术途径
1 高性能混凝土配合比设计的相关步骤和计算方法
首先对生产高性能混凝土要用到的粗骨料，通过科学的采集取样检测出它的松散堆积密度γla ，γla值通常在1480Kg/m3左右。对于强度等级为42.5普通硅酸盐水泥来说，有效水胶比和混凝土设计强度有很大的关系，具体公式为：fcu，p=Aw（W/B）eff-1 +D，其中，混凝
土的设计强度用fcu，p表示，单位是MPa；有效水胶比表示用w（W/B）eff表示 ，而A和D则表示的是常数。接着根据有效水胶比对混凝土
的实际水胶比进行计算，表达方式为：w（W/B）=w（W/B）eff[1-Σ（1-ki）wi]，wi表示的是胶凝材料中活性细掺料的质量分数，而细掺料
的水化活性因子则由ki表示。
然后根据相关公式对最大用水量进行计算，参照科学性的方法得知，混凝土的设计强度和设计混凝土时所推荐的最大单位用水量之间存在可线性化的关系，具体可以用公式表示为：mwmax=204.64-0.71 fcu，p，R=1.00，最大用水量用mwmax表示，单位为Kg/m3，
