基于Matlab配电网单相线路故障仿真余万荣1，李丹丹2，何荣卜 3（1. 贵州电网有限责任公司安顺供电局，贵州省安顺市 553000；2.六盘水师范学院，贵州省六盘水市 553000；3.贵州电网有限责任公司六盘水供电局）摘要:配电网单相故障时导致非故障相电压升高,各相电流发生变化，为避免配网单相故障带来的危害，本文详细地研究、分析单相接地故障时的电压、电流情况。
文中利用Matlab对单相故障两侧短路、单相故障左、右侧短路及单相故障缺相的运行进行仿真分析,重点研究单相故障处理系统的结构，通过该系统可有效地处理单相线路故障，使提升供电可靠率的同时提高供电质量，通过对配电网各类型单相故障电压、电流多类别分析，可有效地准确识别单相故障状况，以便工作人员能采取恰当的处理方式应对单相线路故障。
关键词:单相线路故障; 单相故障处理系统; Matlab仿真The single-phase Matlab distribution line based on faultsimulationYu Wanrong1,Li Dandan2,He Rongbu3（1.Anshun Power Supply Bureau，Guizhou Power Grid Corporation，Anshun 561000,China;2.Liupanshui Normal College,Liupanshui 553000,China;3.Liupanshui Power Supply Bureau，Guizhou Power Grid Corporation，Liupanshui 561000,China) Abstract: distribution network single-phase fault leads to non fault phase voltage increases, the phase current changes, in order to avoid the harm caused by distribution network single-phase fault, in this paper, analysis of single-phase grounding fault of voltage and current. In this paper, using MATLAB to single-phase short circuit on both sides of the fault, single phase to ground fault in the left side and the right side short circuit and single phase fault phase lack operation simulation analysis, focuses on single-phase fault processing system structure, through the system can be effective treatment of single-phase fault line, to enhance the power supply reliability rate and improve the quality of power supply, through the analysis of the distribution of various types of single-phase fault voltage and current multi class, effectively accurate identification of single-phase fault condition and to staff to take appropriate treatment deal single-phase line fault.Key words: single-phase fault line; single-phase fault system; Matlab simulation目前，国内针对配电网单相故障研究可分为单相接地故障和单相缺相故障，而单相接地故障主要是以小电流接地系统中的接地故障为主，其故障相电压降为零，非故障相电压升高为线电压。
基于Matlab的小电流接地选线技术仿真研究
基于Matlab的小电流接地选线技术仿真研究
陈珊
【期刊名称】《电气开关》
【年(卷),期】2015(053)005
【摘要】介绍了小电流接地系统几种接线方式,论述了目前小电流接地系统故障选线技术的工作原理,搭建了基于Matlab仿真软件的10kV小电流接地系统,并对该模型进行单相接地故障仿真,仿真结果表明,该模型能有效地反映10kV中性点非有效接地系统单相接地故障的特征量,为小电流选线技术的研究提供一种有效的参考材料.
【总页数】5页(P73-76,104)
【作者】陈珊
【作者单位】国网新邵县供电公司,湖南新邵422900
【正文语种】中文
【中图分类】TM71
【相关文献】
1.装备制造业技术协同创新绩效评价及政府作用力仿真研究——基于组合DEA模型和MATLAB仿真模型 [J], 司林波;孟卫东
2.基于MATLAB的磁阀式可控电抗器仿真技术研究 [J], 童力;赵建文;戴哲仁;邵先军;刘浩军;姚晖
3.基于MATLAB的电力电子技术课程教学设计与仿真研究 [J], 刘丹
4.基于MATLAB间断照射雷达信号仿真技术研究 [J], 任黎丽;徐海燕
5.基于MATLAB的直流电机PWM控制技术仿真研究 [J], 何沁园;庞路
因版权原因，仅展示原文概要，查看原文内容请购买。
小电流系统故障选线的MATLAB仿真
小电流系统故障选线的MATLAB仿真【摘要】小电流接地系统单相接地故障选线问题是一个研究多年的老问题，以往的选线装置采用的是单一故障选线方法，只针对部分故障信息进行处理，选线的可靠性不高。
本文基于信息融合技术在MATLAB的SIMULINK仿真环境，对配电网小电流接地系统的单相接地故障进行仿真。
【关键词】小电流接地系统；故障选线；MATLAB0.引言当小电流接地系统发生单相接地故障时，其所表现出来的故障特征在大小及形式上都变化无常，故若只用某一方面的故障特征来构造选线判据定会具有片面性，且当该故障特征表现不明显时，可能会得出错误的选线结果，这就是小电流系统单相接地故障时不能正确选线的根本原因。
因此，使用多重判据来构成综合选线判据，利用各种选线判据在性能上的互补性提高选线结果的可靠性。
由于每种选线判据有着不同的适用条件，对于某个故障特征量，一种判据选线可能不满足要求，但另一种判据选线却有可能够满足，多重判据覆盖的总有效故障区域必然大于单个判据。
而且当一个故障特征量对所有的选线判据都不满足时，可以把多个判据不充分的选线结果进行融合，也能够得到比较可靠的选线结果[1][2]。
1.基于MATLAB的小电流接地系统仿真1.1建立仿真模型搭建一个小电流接地系统仿真模型如图 1.1所示，这是一个有 4 条10kV 出线的110kV \10kV 终端变电站，为忽略线路及负载对系统的影响，近似认为110kV \10kV变压器容量为无限大[5]。
模型仿真参数：解法：ode23t(Mod,stiff/Trapezoidal)、起始时间：0.0、结束时间：0.16；三相两绕组变压器：容量、频率：250e7V A、50Hz；一次侧接法，线电压、漏电阻漏电抗：Y,[110e3，0.02，0.08]；二次侧接法，线电压、漏电阻漏电抗：Y,[10e3，0.02，0.08]；励磁电阻、励磁电抗:[500,500]；消弧线圈：电阻（Ω）：0, 电感（H）：0.6，电容（F）：inf；输电线路：正序参数R1=0.173Ω/km；L1=1.2e-3H/km, C1=6.1e-8F/km；零序参数R0=0.23Ω/km、L0=3.46e-3H/km, C0=3.8e-8F/km；线路长度：Line1:25km, Line2:23km,Line3:36km ,Line4:20km+8km。

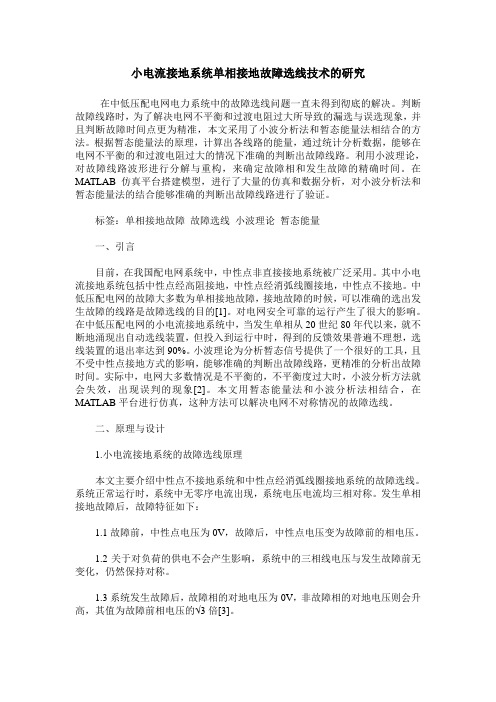

小电流接地系统单相接地故障选线技术的研究
小电流接地系统单相接地故障选线技术的研究在中低压配电网电力系统中的故障选线问题一直未得到彻底的解决。
判断故障线路时，为了解决电网不平衡和过渡电阻过大所导致的漏选与误选现象，并且判断故障时间点更为精准，本文采用了小波分析法和暂态能量法相结合的方法。
根据暂态能量法的原理，计算出各线路的能量，通过统计分析数据，能够在电网不平衡的和过渡电阻过大的情况下准确的判断出故障线路。
利用小波理论，对故障线路波形进行分解与重构，来确定故障相和发生故障的精确时间。
在MATLAB仿真平台搭建模型，进行了大量的仿真和数据分析，对小波分析法和暂态能量法的结合能够准确的判断出故障线路进行了验证。
标签：单相接地故障故障选线小波理论暂态能量一、引言目前，在我国配电网系统中，中性点非直接接地系统被广泛采用。
其中小电流接地系统包括中性点经高阻接地，中性点经消弧线圈接地，中性点不接地。
中低压配电网的故障大多数为单相接地故障，接地故障的时候，可以准确的选出发生故障的线路是故障选线的目的[1]。
对电网安全可靠的运行产生了很大的影响。
在中低压配电网的小电流接地系统中，当发生单相从20世纪80年代以来，就不断地涌现出自动选线装置，但投入到运行中时，得到的反馈效果普遍不理想，选线装置的退出率达到90%。
小波理论为分析暂态信号提供了一个很好的工具，且不受中性点接地方式的影响，能够准确的判断出故障线路，更精准的分析出故障时间。
实际中，电网大多数情况是不平衡的，不平衡度过大时，小波分析方法就会失效，出现误判的现象[2]。
本文用暂态能量法和小波分析法相结合，在MATLAB平台进行仿真，这种方法可以解决电网不对称情况的故障选线。
二、原理与设计1.小电流接地系统的故障选线原理本文主要介绍中性点不接地系统和中性点经消弧线圈接地系统的故障选线。
系统正常运行时，系统中无零序电流出现，系统电压电流均三相对称。
发生单相接地故障后，故障特征如下：1.1故障前，中性点电压为0V，故障后，中性点电压变为故障前的相电压。
基于Matlab的电力系统故障分析与仿真
基于Matlab的电力系统故障分析与仿真摘要：本文介绍了MATLAB软件在电力系统中的应用，以及利用动态仿真工具Simulink 和电力系统工具箱PSD进行仿真的基本方法。
在仿真平台上，以单机—无穷大系统为建模对象,通过选择模块，参数设置,以及连线，对电力系统的多种故障进行仿真分析。
同时，设计一个GUI图形界面，将仿真波形清晰地显示在界面上以便比较和分析。
结果表明，仿真波形基本符合理论分析，说明了MATLAB是电力系统仿真研究的有力工具。
关键词：电力系统；仿真；故障；MATLAB；GUIAbstract：This paper introduces the applications of MATLAB in power system analysis，and the basic simulation method of taking use of Simulink and PSD. On MATLAB simulation platform, take a single machine-infinite-bus system as modeling objects，by selecting the module，parameter settings，and connecting modules to simulate and analyse various fault of power system. At the same time, in order to facilitate comparison and analysis simulation waveform，design a GUI for showing waveform clearly。
The results show that the simulation waveform in line with theoretical analysis，indicates that MATLAB is a powerful tool for researching simulation of power system。
