基于Matlab计算程序的电力系统运行分析
Matlab在电力系统优化中的使用方法

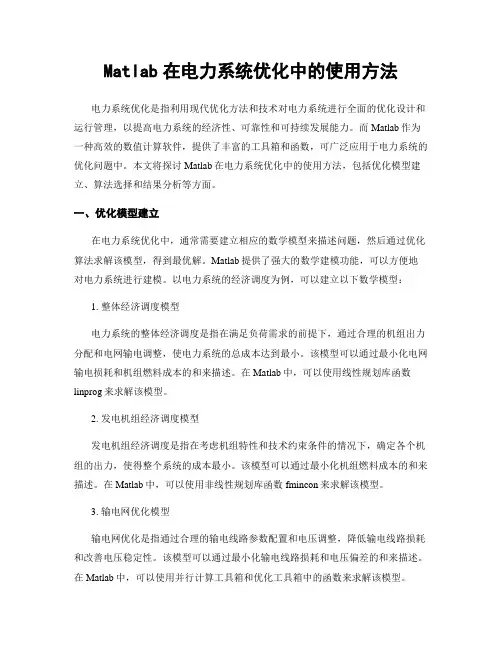

Matlab在电力系统优化中的使用方法电力系统优化是指利用现代优化方法和技术对电力系统进行全面的优化设计和运行管理，以提高电力系统的经济性、可靠性和可持续发展能力。
而Matlab作为一种高效的数值计算软件，提供了丰富的工具箱和函数，可广泛应用于电力系统的优化问题中。
本文将探讨Matlab在电力系统优化中的使用方法，包括优化模型建立、算法选择和结果分析等方面。
一、优化模型建立在电力系统优化中，通常需要建立相应的数学模型来描述问题，然后通过优化算法求解该模型，得到最优解。
Matlab提供了强大的数学建模功能，可以方便地对电力系统进行建模。
以电力系统的经济调度为例，可以建立以下数学模型：1. 整体经济调度模型电力系统的整体经济调度是指在满足负荷需求的前提下，通过合理的机组出力分配和电网输电调整，使电力系统的总成本达到最小。
该模型可以通过最小化电网输电损耗和机组燃料成本的和来描述。
在Matlab中，可以使用线性规划库函数linprog来求解该模型。
2. 发电机组经济调度模型发电机组经济调度是指在考虑机组特性和技术约束条件的情况下，确定各个机组的出力，使得整个系统的成本最小。
该模型可以通过最小化机组燃料成本的和来描述。
在Matlab中，可以使用非线性规划库函数fmincon来求解该模型。
3. 输电网优化模型输电网优化是指通过合理的输电线路参数配置和电压调整，降低输电线路损耗和改善电压稳定性。
该模型可以通过最小化输电线路损耗和电压偏差的和来描述。
在Matlab中，可以使用并行计算工具箱和优化工具箱中的函数来求解该模型。
二、算法选择在求解电力系统优化问题时，选择合适的优化算法对于获得高效的解决方案至关重要。
Matlab提供了多种优化算法，包括线性规划、非线性规划、遗传算法、粒子群算法等。
根据具体的优化问题，选择适当的算法能够提高求解效率和精度。
1. 线性规划算法线性规划算法适用于目标函数和约束条件均为线性的优化问题。
MATLAB在电力系统中的应用研究
MATLAB在电力系统中的应用研究电力系统是现代社会的基石，如何优化电力系统的运行效率、提高稳定性、减少损耗一直是电力工程师们研究的焦点。
近年来，MATLAB的出现为电力系统的研究提供了一个全面、专业、高效的平台。
MATLAB是一款功能强大的数学软件，可以快速进行数据分析、建立模型并进行仿真。
在电力系统领域，MATLAB可以帮助工程师对电力系统进行模拟、仿真、分析、优化和控制。
下面分几个方面介绍MATLAB在电力系统中的应用研究。
一、电力系统建模电力系统是一个复杂的系统，包括发电、输电和配电三个部分。
传统的电力系统建模方法需要考虑众多的模型和变量，难以形成一个完整且实用的模型。
而MATLAB提供了一种全面的建模方案，通过各种工具箱和插件，可以更轻松、高效地进行模型建立和仿真。
MATLAB中有许多建模工具箱，如：SimPowerSystems、Power System Toolbox等。
其中，SimPowerSystems可以快速地建立电力系统和部件的三维模型，并进行仿真和测试。
而Power System Toolbox则提供了许多高级模型和算法，以帮助工程师更精确地模拟和分析电力系统。
通过这些工具箱和插件的组合，可以构建出一个完整的电力系统模型，进行各种测试和分析。
二、电力系统仿真在电力系统的研究中，仿真是一种十分重要的方法。
仿真可以模拟多种复杂的模型和场景，帮助工程师更深入地分析电力系统的潜在问题。
MATLAB中提供了一些方便的仿真工具，如：Simulink等。
Simulink是MATLAB中的一个仿真工具，用于快速建立仿真模型来解决多种连续和离散的问题。
电力系统中的仿真可以通过建立详细的电力系统模型来实现，然后根据不同的需求进行仿真。
仿真可以模拟多种场景，如：电力负荷的变化，各种电力系统故障和灾害等等。
通过这些仿真结果，可以准确地找出电力系统的问题，并制定解决方案。
三、电力系统分析电力系统的分析是非常重要的，能够帮助工程师更好的了解电力系统的稳定性和可行性。
基于MATLAB的电力系统短路故障分析与仿真
基于MATLAB的电力系统短路故障分析与仿真
一、概述
电力系统短路分析是一种建立在电力系统的潮流计算基础上的,用于
分析电力系统在短路故障时的状态的技术.有鉴于此，它对设计、运营和
维护电力系统有重要的意义。
短路分析的重要性在于：1）在设计的时候，可以分析电网的抗冲击和抗短路能力，为电网设计提供参考；2）在运行中，可以评价电网工作安全性，诊断各线路的灵敏性、以及电网在短路状
态下的运行特性；3）在系统检修的时候，可以分析电网故障状态，以便
检修或改造系统。
电力系统短路分析可以用各种软件进行，如MATLAB。
MATLAB是一种
大型实用的软件，主要用来处理、分析和可视化复杂的数据，而近年来，
它也在进军电力系统仿真领域，为电力系统研究与仿真提供了更加可靠的
工具。
MATLAB的电力系统仿真平台可以进行短路分析、潮流计算、功率
自动稳定分析、功率调度和电力系统控制与仿真等，结果得到了进一步的
应用。
二、MATLAB电力系统短路分析仿真步骤
1）编写MATLAB电力系统仿真脚本：用户首先需要编写MATLAB脚本，输入系统参数信息，如电力系统结构，拓扑信息，支路数据（变压器，线路，电容器。
matlab电力系统分析课程设计--基于Matlab计算程序的电力系统运行分析
课程设计课程名称：电力系统分析设计题目：基于Matlab计算程序的电力系统运行分析学院：电力工程学院专业：电气工程自动化年级： 2011教务处制目录任务书 (1)前言 (2)第一章电网模型的建立 (3)第二章潮流计算 (8)第三章故障电流计算 (18)第四章思考题 (31)总结体会 (34)参考文献 (35)前言电力系统潮流计算是电力系统分析中的一种最基本的计算，是对复杂电力系统正常和故障条件下稳态运行状态的计算。
潮流计算的目标是求取电力系统在给定运行状态的计算。
即节点电压和功率分布，用以检查系统各元件是否过负荷.各点电压是否满足要求，功率的分布和分配是否合理以及功率损耗等。
对现有电力系统的运行和扩建，对新的电力系统进行规划设计以及对电力系统进行静态和暂态稳定分析都是以潮流计算为基础。
潮流计算结果可用如电力系统稳态研究，安全估计或最优潮流等对潮流计算的模型和方法有直接影响。
在电力系统中可能发生的各种故障中，危害最大且发生概率较高的首推短路故障。
产生短路故障的主要原因是电力设备绝缘损坏。
短路故障分为三相短路、两相短路、单相接地短路及两相接地短路。
其中三相短路时三相电流仍然对称，其余三类短路统成为不对称短路。
短路故障大多数发生在架空输电线路。
电力系统设计与运行时，要采取适当的措施降低短路故障的发生概率。
短路计算可以为设备的选择提供原始数据。
第一章电网模型的建立一、目标电网接线图二、目标电网数据系统参数表1. 线路参数表线路编号线路型号线路长度（km）线路电阻{Ω/km} 线路正序电抗{Ω/km}线路容纳之半{S/km}4-5 LGJ-240/30 113 0.0470.4 1.78×4-6 LGJ-120/70 120 0.0741.47×610-5-7 LGJ-120/25 165 0.0791.60×610-6-9 LGJ-95/55 166 0.0921.80×610-7-8 LGJ-240/30 92 0.0471.78×610-8-9 LGJ-240/30 122 0.0471.78×610-说明：线路零序电抗为正序电抗3倍。
基于matlab的电力系统潮流计算仿真分析
基于matlab的电力系统潮流计算仿真分析本文旨在介绍电力系统潮流计算仿真分析的背景和目的，并简要概述本文的主要内容和结构安排。
潮流计算是电力系统运行中的重要环节，通过计算电力系统中各节点的电压和功率分布情况，可以帮助分析系统的运行状态、调控能力以及潜在的问题。
随着电力系统的规模不断扩大和复杂性的增加，利用计算机进行潮流计算仿真分析已成为一种必要且有效的方法。
而matlab作为一种功能强大的科学计算软件，被广泛应用于电力系统的潮流计算仿真分析。
本研究的目的是基于matlab，开展电力系统潮流计算仿真分析，以探究系统运行状态、发现潜在的问题，并提出相应的优化方案。
通过仿真分析，可以评估系统的稳定性、安全性和可靠性，为电力系统运行与规划提供重要的参考依据。
本文主要包括以下内容：研究背景和意义：介绍电力系统潮流计算仿真分析的背景和其在电力系统运行中的重要性。
相关理论与方法：介绍电力系统潮流计算的基本理论和常用的计算方法，以及matlab在电力系统仿真中的应用。
模型构建与数据处理：详细阐述潮流计算仿真中的模型构建过程，以及对系统数据的处理和准备。
仿真结果与分析：展示仿真计算得到的结果，并进行相应的分析和讨论。
优化方案提出与评估：根据仿真结果，提出相应的优化方案，并进行评估和比较。
结论与展望：总结全文的研究内容和结论，并展望未来进一步的研究方向。
通过本文的研究和分析，我们将深入了解电力系统潮流计算仿真分析的原理和方法，为电力系统的优化和运行提供有效的技术支持。
本部分将介绍电力系统的组成，包括发电机组、输电网和配电网等，以及相关概念和术语，为后续的潮流计算仿真分析奠定基础。
潮流计算是电力系统中重要的分析方法，用于计算系统中各节点的电压幅值和相角，以及线路和设备的功率潮流分布。
潮流计算的基本原理是建立节点潮流方程和数学模型，通过求解这些方程来得到系统的潮流状态。
节点潮流方程节点潮流方程描述了电力系统中各节点的电压和功率之间的关系。
基于Matlab 的电力系统故障的仿真分析
基于Matlab 的电力系统故障的仿真分析计算机仿真技术已成为电力系统研究、规划、设计和运行等各个方面的重要方法和手段,由于Matlab 具有很良好的开发性、高效的数据仿真分析, 特别是信号处理和直观的图形显示功能,且Matlab/ Simulink 环境下的PSB 模型库及Simulink强大的二次开发功能和丰富的工具箱,能快速而准确地对电路及更复杂的电气系统进行仿真、计算. 因此,它已成为电力科研工作者和工程技术人员应用它来进行电力系统有关问题的仿真分析和辅助设计的理想工具.文章介绍了Matlab/ Simulink 的基本特点及应用Matlab 进行电力系统仿真分析的基本方法和步骤,探讨了综合利用其Simulink 环境、电力系统模块库和相关工具进行电力系统的控制设计和仿真分析,通过对具有同步发电机光控励磁系统的电力系统故障仿真分析,说明了Matlab 在电力系统仿真中强大的功能.1 应用Matlab/ Simulink 进行电力系统仿真分析的基本方法1. 1 Simulink 环境下仿真工具图形编辑器( Power System Blockset 以下简称PSB) 是一个图形编辑器工具,在Simulink 环境下能建立电力系统原理并进行仿真计算. PSB 库提供了电力系统仿真通用的元件和装置,包括RLC支路和负载、变压器、传输线、避雷器、电机、电力电子装置等. 只需通过点击和拖放PSB 库内的模型即可建立用户所需要的电力系统仿真原理图,并利用模型元件的对话框来设置相关参数. 使用Simulink 提供的示波器模型,可显示观测点处的仿真结果及其波形.1. 2 模型库根据电力系统各种电气设备特性,可将PSB 库内的模型分为电源、元件、电力电子器件、电机、连接器和测量等部分. 元件包括单相RLC 支路和和负载模块、变压器、互感器、π型传输线、避雷器、断路器、n 相分布参数线路模型等. 利用Simulink 二次开发功能,可方便地编辑出更复杂的元件模型和集成参数对话框. 电力电子包括通用的半导体元件,每个元件(除二极管外) 都有门极控制输入端和Simulink 输出端,可显示开关的电压和电流值. 电机包括简化的和详细的同步电机、异步电机、励磁机、永磁同步电机和涡轮机等. 每个模块有一个Simu2link 输出来显示内部变量状态值.1. 3 仿真方法和步骤Matlab 实现对电力系统的仿真和分析至少有二种独立的方法.1) 传统的编程方法,即通过大量的代码来实现电力系统的建模、稳态计算和暂态分析等等;但由于Matlab 提供了用户可以直接调用已有的高性能数值计算. 如矩阵求逆、数值微积分等等,较使用C 或Fortran 语言开发其源程序却要简洁得多,可节省大量内存空间和开发时间.2) Simulink 平台上进行仿真分析,按建模方法分为器件级仿真(又称为物理建模) 和系统仿真(又称为数学建模) . 其中器件级仿真是利用Mat2lab 的PSB 中固有元件模型构建新元件的物理模型,该方法一般适用于探讨元件的内部性能;系统仿真是利用MatlabPSimulink 中的控制模块来构建新元件的数学模型,该方法是研究元件的外部特性. 在MatlabPSimulink 平台上,借助于鼠标点击和拖放以及一些必要的参数设置即可实现对电力系统的稳态和暂态分析,并可方便地研究各种先进的控制方法对电力系统的控制效果. 实际上,在实际应用中,特别是对复杂电力系统的仿真分析,两种方法通常交替融合使用.应用Matlab 进行电力系统仿真的主要步骤为:a 系统模型的建立;b 设置仿真参数和控制算法的实现;c 进_______行动态仿真(包括稳态分析和暂态仿真) ;d 结果分析.2 仿真实例使用Matlab6. 0 的Simulink 建立单机对无穷大系统的仿真模型如图(1) 所示.单机即光控励磁图1 光控励磁同步发电机系统故障模型系统同步发电机[1 ] ;无穷大系统模型,用powerlib中inductive source with neutral 模块表示;发电机模型(synchronous machine) 、变压器模型(linear trans2formerd ,yg) 以及调速系统模( hydraulic turbineand governor 即HTG) ;系统负荷10mV;故障时间由Timer 模块控制. powergui 模块中的machine loadflow ;Bus type 为pv generator ;仿真参数如下:同步发电机容量200MW ;UAB = 15. 75kV;变压器容量240MVA;电压变比15. 75kVP230kV.其仿真结果:当Fault 模块为单相故障时,模块内部构成如图2 (a) 所示,以A 相故障为例.其中负荷为10MW, 选择SimulationPStart 按钮,开始仿真. 在t = 1s 发生故障切除后母线电流、电压波形,用Matlab6. 0 中Subplot 及Plot 命令绘出仿真结果,如图3 (a) 所示.当Fault 模块为两相接地故障时,见图2 (b) ,以A、B 两相短路,测得A 相电压、电流波形,如图3 (b) 所示.当Fault 模块为三相接地故障时,见图2 (c) ,测得A 相电压、电流波形,如图3 (c) 所示.由上述三种短路故障时的仿真波形图可看出光控励磁系统同步电机- 无穷大系统在故障过程中的动态响应过程,恢复正常运行时的电压基准值相对稳定.图2 Fault 模块故障模型图3 故障电压波形图压力锅的强度就由该部位控制. 从计算结果可以看到,当锅内压力为80KPa 时,牙边缘处的应力是88. 7MPa ,而当锅内压力达到泄压压力160KPa 时,该处的应力达到177. 4MPa. 因此,如何降低锅牙处的应力成为压力锅设计与分析的一个焦点.3) 压力锅其余部位的应力在表1 中均不大.如,当锅内压力达到160KPa 时,锅底部分的应力是34. 3MPa ,牙槽部分是47. 4MPa ,离材料的极限应力较远,具有较多的安全储备. 但若考虑到压力锅长期使用下的疲劳以及锅底受热部分在高温下材料性质的降低,则该应力也就是恰当的应力水平了.4 结论利用有限元软件ANSYS 对压力锅进行了三维应力分析,部分数据与薄壁圆桶计算结果对比,本文计算结果是可靠的. 牙体及附近是压力锅的最大应力所在部位,其最大应力在报警压力时达到177MPa ,当锅内压力进一步增大时,该应力还将增加,直至达到屈服应力和破坏应力而造成压力锅“爆锅”. 因此,在压力锅设计时,应对牙部仔细分析,以降低牙部的应力,增加压力锅的安全性.参考文献:[1 ] GB13623～2003 ,铝压力锅安全及性能要求[ S] .[2 ] 王勖成,邵敏. 有限单元法基本原理和数值方法[M] 北京:清华大学出版社. 1997. 97～98.[3 ] 刘鸿文. 材料力学[M] . 北京:高等教育出版社,1992.285～289.[4 ] 龚曙光. ANSYS 工程应用实例解析[M] 北京:机械工业出版社,2003. 103～117.(上接第47 页)结论通过对整个系统的仿真,可以得到以下结论:1)Matlab6. 0 中的PSB 是一种专门应用于电力系统动态仿真的工具箱,其中的电力系统的元件模型相当丰富,模糊逻辑控制可通过工具箱中用户界面建立的模糊推理系统FIS(Fuzzy InferenceSystem) 来实现,用户还可以利用Matlab 本身的一些工具来建立自定义模型.2) 当改变元器件本身的参数,如电机的功率、转子和定子的电阻、电感,负载的功率、变压器的容量等,就能实现对电力系统不同工况下运行过程的仿真分析,便于对不同参数和负载情况进行比较.3) 利用Matlab 可以方便地进行电力系统潮流计算、稳态分析、暂态仿真和新元件的设计及测定. 界面灵活、开放直观、互动性强等优点.4) 由于PSB 简化了开关元件的处理,认为是理想模型,在提高仿真速度、简化电路设计的同时,对系统的暂态过程描述不够精确.参考文献:[1 ] 盛义发,邓国扬,王浩宇,等. 同步发电机新型励磁系统的研究[J ] . 南华大学学报,2002 (4) :24～27.[2 ] 邓国扬,盛义发. 基于MatlabPSimulink 的电力电子系统的建模与仿真[J ] . 南华大学学报,2003 (1) :1～6.[3 ] 清源计算机工作室.Matlab6. 0 基础及应用[M] . 北京:机械工业出版社,2001.[4 ] 何仰赞,温增银,汪馥英,等. 电力系统分析[M] . 武汉:华中理工大学出版社,1996.。
基于MATLAB的电力系统短路计算分析【开题报告】
开题报告电气工程及其自动化基于MATLAB的电力系统短路计算分析一、课题研究意义及现状本课题主要研究如何应用MATLAB实现电力系统中短路电路的计算分析。
简单故障时指电力系统的某处发生一种故障的情况，简单不对称故障包括单相接地短路、两项短路、两项短路接地、单相断开和两相断开等。
随着电力系统的不断发展，系统电压等级不断提高，规模也越来越大，对系统的安全稳定运行提出了更高的要求。
电力系统发生短路故障会引起系统的大电流和低电压，如果不及时切除会对人身和设备造成极大的危害，严重时甚至会导致整个系统崩溃，因此对电力系统进行暂态分析是十分必要的。
在分析电路过程中，如果电路比较复杂且方程数量多，依靠手工求解相对复杂，费时而且容易出错。
而MATLAB由于其明显的特点，有利于分析计算电路的各种问题，可以通过MATLAB的编程对电路支路上的电源、电流、频率等进行求解。
当电路规模比较大，微分方程阶数多，编程困难是，可以运用Simulink模块对电路进行仿真分析，快速简单而且容易理解。
MATLAB做为当代科学研究者和工程技术人员最为青睐的数值计算平台，能够对电力系统进行故障仿真，并进行分析，就可以从技术上保证电网的安全运行，具有巨大的社会和经济效益。
同时计算机语言技术也在不断发展和成熟，MATLAB作为一种新型的高性能语言，它和传统的程序设计语言相比具有强大的数学运算功能和绘图功能。
Matlab提供的电力系统工具箱可方便迅速地对所研究的电力系统对象进行各种暂态和稳态数字仿真，其方便的图形用户界面设计，模块化的仿真建模方法，避免了大量繁杂的编程，仿真分析结果逼近实际系统行为，是电力系统仿真分析的理想工具。
二、课题研究的主要内容和预期目标本课题主要研究如何应用MATLAB实现三相短路电流的暂态过程，主要内容：1．学习MATLAB语言中的仿真工具Simulink,以及其中的PowerSystem工具箱。
2．研究三相电路中短路电流的计算分析和原理。
基于MATLAB的电力系统仿真与优化
基于MATLAB的电力系统仿真与优化电力系统是现代社会中不可或缺的基础设施之一，其稳定运行对于保障国家经济发展和人民生活的正常进行至关重要。
而电力系统仿真与优化技术作为电力系统领域中的重要研究内容，可以帮助工程师和研究人员更好地理解电力系统的运行特性，提高电力系统的效率和稳定性。
在这篇文章中，我们将探讨基于MATLAB的电力系统仿真与优化技术，介绍其在电力系统领域中的应用和意义。
电力系统仿真电力系统仿真是指利用计算机模拟电力系统运行状态和性能的过程。
通过建立电力系统的数学模型，结合实际数据和参数，可以对电力系统进行仿真分析，从而评估系统的稳定性、可靠性和效率等指标。
MATLAB作为一种强大的科学计算软件，在电力系统仿真领域有着广泛的应用。
在电力系统仿真中，MATLAB可以用于建立各种类型的电力系统模型，包括潮流计算模型、暂态稳定分析模型、短路分析模型等。
利用MATLAB编程语言和仿真工具，可以快速准确地进行各种仿真实验，并得到详细的仿真结果。
通过对这些结果进行分析和比较，可以帮助工程师们更好地了解电力系统的运行情况，及时发现问题并采取相应措施。
电力系统优化除了仿真分析外，优化也是电力系统领域中非常重要的一个方面。
通过对电力系统进行优化设计，可以提高系统的效率、降低成本、减少能源浪费，从而实现对电力资源的合理利用。
MATLAB提供了丰富的优化工具和算法，可以帮助工程师们解决各种复杂的电力系统优化问题。
在电力系统优化中，MATLAB可以用于多目标优化、约束优化、灵敏度分析等方面。
工程师们可以根据实际需求和问题特点，选择合适的优化方法和算法，在MATLAB环境下进行快速高效的优化计算。
通过优化设计，可以使得电力系统在满足各项约束条件下达到最佳性能，提高整个系统的运行效率和经济性。
电力系统仿真与优化结合应用将电力系统仿真与优化技术相结合，可以更全面地分析和改进电力系统的运行状态和性能。
通过在MATLAB环境下建立完善的仿真模型，并结合优化算法进行参数调整和设计优化，可以使得电力系统在设计阶段就具备更好的性能表现，并且在实际运行中也能够更加稳定可靠。
