高层建筑玻璃幕墙防雷接地技术
高层建筑幕墙防雷设计和施工
高层建筑幕墙防雷设计和施工1高层建筑幕墙防雷的重要性众所周知，雷电作为一种极具破坏力的自然现象，然而这种自然现象的发生却具有不确定性。
其电压最高可以到达几百万伏特，瞬间电流更是远超十万安培，其危害主要表现如下:(1)雷电所蕴含的巨大能量直接作用于高层建筑物幕墙，造成幕墙损甚至火灾、爆炸，甚至人员伤亡;(2)由于雷电自身电压极高的缘故，能将电气系统中的绝缘设备击穿，造成破坏巨大的相间短路;(3)由于现代电子产品大多都是____度、低电压和低功耗的产品。
其对于雷电产品的静电作用和电磁感应效果十分敏感，从而造成设备数据误差甚至瘫痪。
而幕墙作为高层建筑装饰的特性，以及其金属骨架都是成为雷击的主要诱因，从而造成巨大的财产损失和人身伤害。
因此高层建筑幕墙防雷有理由引起人们的重视。
2高层建筑幕墙防雷的设计原理由于雷电对建筑物幕墙的破坏形式大致上可以分为直击雷、侧击雷和雷击感应损害。
所以其对应的防雷设计原理也就存在以下三种。
(1)防直击雷。
对于直击雷的防护工程一般从外部构建:处于幕墙顶部吸引雷电的接闪器，布置在地底一定深度用于传导雷电电流的接地装置和位于高层建筑四周的连接两者的引下线，这样就是一个完整的防直击雷系统。
(2)防侧击雷。
在高层建筑幕墙30M以上的位置，以每三层楼为一个单位，每个单位构建一圈均压环，并连接建筑物和幕墙的防雷系统。
以此来形成一个等电位的连接，通过降低雷电电流带来的电位差，从而防止造成跨步电压来到达防侧击雷的作用。
(3)防雷击感应损害。
雷击所带来的电磁感应作为一种干扰源来影响电子设备和网络系统的运行，为了防止这一损害就必须形成一个屏蔽效应，在幕墙之内构建一个防雷的金属六面体网笼状格局来开展屏蔽。
然而，以地板、天花板和墙板三者以内的钢筋构建的系统，不但起到了屏蔽的良好效果，也是解决等电位和分流分体的重要措施。
3高层建筑幕墙施工防雷应注意的事项高层建筑幕墙的防雷是一项设计周密、施工严格的系统。
幕墙防雷构造设计
防雷构造设计《玻璃幕墙工程技术规范》JGJ102-2003规定：“玻璃幕墙的防雷设计应符合国家现行标准《建筑防雷设计规范》GB50057和《民用建筑电气设计规范》JGJ/T16的有关规定。
幕墙的金属框架应与主体结构的防雷体系可靠连接，连接部位应清除非导电保护层。
”《金属与石材幕墙工程技术规范》防雷问题专题审查会纪要将送审稿中“防雷体系”（JGJ102-96第4.4.7条“……玻璃幕墙应形成自身的防雷体系……”中的“防雷体系”）改为防雷装置。
取消关于接地电阻的要求。
玻璃幕墙是附属于主体建筑的围护结构，幕墙的金属框架一般不单独作雷接地，而是利用主体结构的防雷体系，与建筑本身的防雷设计相结合，因此要求应与主体结构的防雷体系可靠连接，并保持导电通畅。
1.高层建筑金属幕墙防雷设计原理大气的流通形成了雷云，随着雷云下部的负电荷积累，其电场强度的增加到极限值，于是开始向下梯级放电，称为下行先导放电。
在电气—几何模型中，雷先导的发展起初是不确定的，直至先导头部电压足以击穿它与地面目标间的间隙时，也即先导与地面目标的距离等于击距时，才受到地面影响而开始定向，在被保护的建筑物上安装接闪器，就是使它产生最强的先导和雷先导会合，从而防止建筑物受到雷击。
《建筑物防雷设计规范》（GB50057）所提出的接闪器保护范围是以滚球法为基础的，所谓滚球法是以hr为半径的一球体沿需要防直接雷的部位滚动，当球体只触及接闪器（包括被利用作为接闪器的金属物）或只接触及接闪器和地面（包括与大地接触并能承受雷击的金属物）而不触及需要保护的部位时，则该部位就得到接闪器的保护。
用许多防雷导体（通常是垂直和水平导体）以下列方法盖住需要防雷的空间，即用一给定半径的球体滚过上述防雷导体时不会接触要防雷的空间。
它是基于以下雷闪数学模型（电气—几何模型）：hr=2I+30（1-e–1/ 6.8）(3-6)或简化为hr≈9.4×I2/3与相对应的电流I=(hr/9.4)1. 5(3-7)当hr=30m时I=5.7kA 当hr=45m时I=10.5kA 当hr=60m时I=16.1kA当雷电流小于上述数值时，雷闪有可能穿过接闪器击于被保护物上，而等于和大于上述数值时雷闪将击于接闪器上。
建筑幕墙的防雷技术交底
工程名称
施工单位
施工班组
工种
分项工程名称
交底人
交底时间
交
底
内
容
1 .幕墙的防雷设计应符合国家现行标准《建筑物防雷设计规范》G B 50057和《民用建筑电气设计规范》JGJ 16的有关规定。
2 .幕墙的金属框架应与主体结构的防雷体系可靠连接。
3 .幕墙的铝合金立柱，在不大于10 m范围内宜有一根立柱采用柔性导线，把上柱与下柱的连接处连通。铜质导线截面积不宜小于25 mm2，铝质导线不宜小于30mm2。
4 .主体结构有水平均压环的楼层，对应导电通路的立柱预埋件或固定件应用圆钢或扁钢与均压环焊接连通，形成防雷通路。圆钢直径不宜小于12mm，扁钢截面不宜小于5mm 40mm。避雷接地一般每三层与均压环连接。
5 .兼有防雷功能的幕墙压顶板宜采用厚度不小于3mm的铝合金板制造，与主体结构屋顶的防雷系统应有效连通。
6 .在有镀膜层的构件上进行防雷连接，应除去其镀膜层。
7 .使用不同材料的防雷连接应避免产生双金属腐蚀。
8 .防雷连接的钢构件在完成后都应进行防锈油漆。
9 .防雷构造连接均应进行隐蔽工程验收。
10.幕墙防雷连接的电阻值应符合规范要求。
建筑工程幕墙防雷措施方案
建筑工程幕墙防雷措施方案一、前言随着现代建筑工程的发展，幕墙作为建筑外部的保护层已经成为现代建筑不可或缺的一部分。
而在幕墙的设计和施工过程中，防雷措施是至关重要的一项工作。
因为一旦发生雷击，不仅会对幕墙结构形成损坏，还有可能对建筑内部设施和人员造成伤害。
因此，确保幕墙的防雷安全至关重要。
本文将着重介绍建筑工程幕墙防雷措施方案，包括幕墙材料的选择、接地系统建设、避雷针的设置等方面，为大家提供一些参考。
二、幕墙材料的选择1.不锈钢材料不锈钢是一种具有优异导电性的金属材料。
在幕墙的设计和施工中，可以选择不锈钢材料来构建整个幕墙系统，这样可以增加整个幕墙结构的导电性，从而更好地分散雷电能量，减少雷电对幕墙结构的损害。
2.铝合金材料铝合金是一种轻质金属材料，具有较好的导电性。
在幕墙设计中，可以选择铝合金材料用于构建幕墙结构，以增加整个幕墙结构的导电性，从而保护幕墙系统不受雷电影响。
3.导电涂料在幕墙的设计和施工中，也可以选择导电涂料来覆盖整个幕墙表面。
这种导电涂料具有良好的导电性能，可以将雷电能量迅速地分散，减少对幕墙结构的损害。
三、接地系统建设1.接地导线的设置在幕墙的设计和施工中，需要设置足够多的接地导线来建立完善的接地系统。
这些接地导线需要与整个幕墙结构紧密相连，以确保整个幕墙系统的导电性能。
2.接地网的建设在幕墙的设计和施工中，还需要建设接地网来确保整个幕墙系统的导电性。
这些接地网需要覆盖整个幕墙结构，并与接地导线紧密相连，以构建一个完整的接地系统。
3.接地系统的监测在幕墙的设计和施工中，还需要设置接地系统的监测装置，用于监测整个接地系统的导电性能。
一旦发现接地系统出现故障，需要及时进行维修和更换，以确保整个幕墙系统的防雷安全。
四、避雷针的设置1.避雷针的选用在幕墙的设计和施工中，可以选择合适的避雷针来设置在幕墙结构的周边。
这些避雷针需要具有良好的导电性能，可以迅速将雷电能量分散，减少对幕墙结构的损害。
防雷接地技术要求
防雷接地技术要求本工程属于二类防雷建筑，按二类防雷设计实施防雷保护采用联合接地方式，接地电阻不大于1Ω．利用建筑物桩基钢筋作为接地体，钢结构柱或混凝土柱主筋作为接地引下线，各层建筑物外圈、核心筒内圈均利用钢梁或混凝土梁主筋连接形成等电位均压环，各连接点均采用熔焊接。
各电气井（EPS）、电梯井、管道井（PS）、变电室、弱电机房、空调机房、设备机房等均按图纸设计要求预留接地端子板。
与重要电气设备相连的配电盘内安装电涌保护装置（SPD），保护重要的系统如供电系统免受雷电高电压的影响。
裙房顶部由其他专业材料作为避雷带，塔楼顶部设4根早期放射型避雷针。
所有安装在大楼的电气设备金属外壳、栏杆、门窗必须进行等电位接地。
其他专业需接地处，本专业依据施工图纸设计要求预留预埋接地端子板，以便于其他专业施工。
二、安装流程图防雷与接地工程的流程图见图1:三、雷接地工程施工本专业的工作范围：接地装置的制作安装、防雷引下线制作安装、接地端子板制作安装、均压环制作安装、避雷带避雷针安装、检查测试工作。
1、接地装置的制作安装a)接地装置利用基础桩基主筋（Φ≥16mm，2 条），从B3F基础底板接地引上点共计162 点，并相互连接形成等电位接地网；到6F 以上变为外围20 点（利用钢结构柱）、内筒18 点（利用混凝土柱主筋），相互连接形成2 个等电位接地环。
在B3F 基础底板的四周引出四根-40×4 镀锌扁铁，以便将来补偿接地装置与现有接地装置连接。
见图2。
b)钢管桩与地板钢筋的连接详见图3。
c)钢管桩与底板钢筋的连接详见图4。
d)结构柱与钢管桩、底板筋的连接详见图5。
2、避雷引下线制作安装按照设计要求选用建筑物混凝土柱的主钢筋作为防雷引下线,且每根柱子至少要有2 根不小于φ16mm 主筋通过连接焊接成一体后,作为引下线。
施工时，应配合土建施工。
按设计要求找出全部引下线钢筋位置，用黄丹油漆做好标记，保证每层钢筋上下进行贯通性焊接。

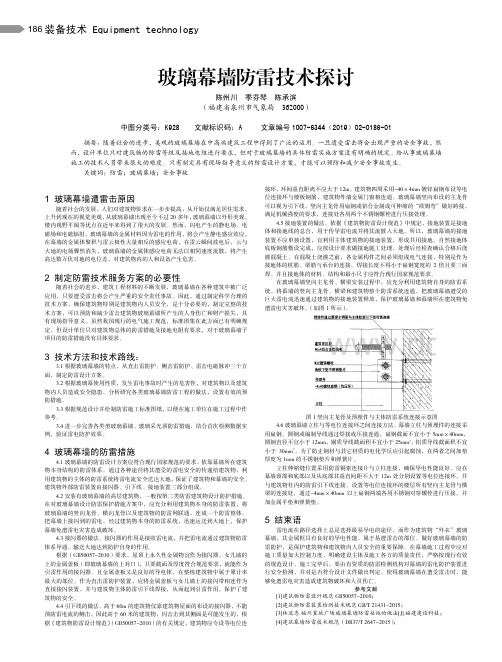

玻璃幕墙防雷技术探讨
装备技术 Equipment technology186玻璃幕墙防雷技术探讨陈州川季芬琴陈承滨（福建省泉州市气象局362000）中图分类号：K928 文献标识码：A 文章编号1007-6344（2019）02-0186-01摘要：随着社会的进步，美观的玻璃幕墙在中高端建筑工程中得到了广泛的运用。
一旦遭受雷击将会出现严重的安全事故，然而，设计单位只对建筑物的防雷等级及接地电阻进行要求，但对于玻璃幕墙的具体防雷实施方案没有明确的规定。
给从事玻璃幕墙施工的技术人员带来很大的难度。
只有制定具有现场指导意义的防雷设计方案，才能可以预防和减少安全事故发生。
关键词：防雷；玻璃幕墙；安全事故1 玻璃幕墙遭雷击原因随着社会的发展，人们对建筑物要求在一步步提高，从开始仅满足居住需求，上升到现在的视觉美观，从玻璃幕墙出现至今不过20多年，玻璃幕墙以外形美观，楼内视野平阔等优点在近年来得到了很大的发展。
然而，闪电产生的静电场、电磁场和电磁辐射，玻璃幕墙的金属材料因为雷电的作用，将会产生静电感应效应，在幕墙的金属体聚积与雷云极性大量相反的感应电荷，在雷云瞬间放电后，云与大地的电场骤然消失，玻璃幕墙的金属体感应电荷无法以相同速度流散，将产生高达数万伏对地的电位差，对建筑物内的人和设备产生危害。
2 制定防雷技术服务方案的必要性随着社会的进步，建筑工程材料的不断发展，玻璃幕墙在各种建筑中被广泛应用，只要遭受雷击将会产生严重的安全责任事故。
因此，通过制定科学合理的技术方案，确保建筑物特别是建筑物内人员安全，是十分必要的，制定完整的技术方案，可以预防和减少雷击建筑物玻璃幕墙所产生的人身伤亡和财产损失，具有现场指导意义。
虽然我国现行的电气施工规范，标准图集在此方面已有明确规定，但设计单位只对建筑物总体的防雷措施及接地电阻有要求，对于玻璃幕墙子项目的防雷措施没有具体要求。
3 技术方法和技术路线：3.1根据玻璃幕墙的特点，从直击雷防护、侧击雷防护、雷击电磁脉冲三个方面，制定防雷设计方案。
建筑幕墙防雷技术规范
建筑幕墙防雷技术规范1 范围本文件规定了建筑幕墙防雷的基本要求、防护措施、施工与检测、维护与管理。
本文件适用于构件式幕墙,单元式幕墙、点支承幕墙或采用金属支承结构的建筑幕墙可参照执行。
2 规范性引用文件下列文件中的内容通过文中的规范性引用而构成本文件必不可少的条款。
其中，注日期的引用文件，仅该日期对应的版本适用于本文件；不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。
GB/T 21431—2015 建筑物防雷装置检测技术规范GB 51348—2019 民用建筑电气设计标准JGJ/T 139—2020 玻璃幕墙工程质量检验标准JGJ/T 365—2015 太阳能光伏玻璃幕墙电气设计规范3 术语和定义下列术语和定义适用于本文件。
3.1建筑幕墙由面板与支承结构体系组成，具有规定的承载能力、变形能力和适应主体结构位移能力，不分担主体结构所受作用的建筑外围护墙体结构或装饰性结构。
[来源：GB/T 34327—2017，2.1]3.2构件式幕墙在现场依次安装立柱、横梁和面板的框支承建筑幕墙。
[来源：GB/T 34327—2017，3.3.1.1]3.3防雷装置用于减少闪击击于建（构）筑物上或建（构）筑物附近造成的物质性损害和人身伤亡，由外部防雷装置和内部雷电防护装置组成。
[来源：GB 50057—2010，2.0.5]3.4均压环围绕建筑物形成一个回路的导体，它与建筑物雷电引下导体间互相连接并且使雷电流在各引下导体间分布比较均匀。
[来源：GB/T 19663—2005，3.18]3.5接闪器由拦截闪击的接闪杆、接闪带、接闪线、接闪网以及金属屋面、金属构件等组成。
[来源：GB 50057—2010，2.0.8]3.6防雷等电位连接将分开的诸金属物体直接用连接导体或经电涌保护器连接到防雷装置上以减小雷电流引发的电位差。
[来源：GB 50057—2010，2.0.19]3.7构件构成建筑幕墙结构体系的基本单元，包括面板、支承装置和支承构件等，可以是单件或组合件。
高层建筑玻璃幕墙防雷设计
高层建筑玻璃幕墙防雷设计玻璃幕墙于20世纪八十年代传入我国,是一种美观新颖的建筑墙体,由于其具有亮丽的外观和非常好的光线透射性,非常受建筑师的喜爱,因而得到了迅速的发展,越来越多地在工程中特别是一些高层建筑中得到采用。
各种色彩的玻璃幕墙给城市增添了一道道亮丽的风景线,也给城市文化注入了新的活力。
玻璃幕墙也成为现代建筑派的主要表现特征,在新世纪的现代化城市建筑中具有重要的地位,是现代高层建筑时代的显著特征。
但玻璃幕墙也存在很多问题,比如保温、防火、光污染、防雷击等等,尤其防雷问题尤为突出。
玻璃幕墙属于脆性材料,一般在建筑中大面积采用,有的甚至整个建筑物外墙均采用玻璃幕墙,如遭遇雷击,玻璃破裂形成碎片会造成严重的安全隐患。
因而玻璃幕墙的防雷设计需引起我们的重视。
1 雷电对玻璃幕墙的危害性高层建筑玻璃幕墙离放电云层近,使地表的电场分布发生了严重的畸变,其电场强度比一般建筑物大得多,容易构成雷电发展条件。
而高层建筑玻璃幕墙围护高层建筑物后,建筑物防雷装置由于玻璃幕墙的屏蔽效应,难以防止直接雷击,往往造成闪电对玻璃幕墙的雷击。
高层建筑玻璃幕墙的金属材质由于雷电的效应,将会产生静电感应作用,当天空雷云和大地形成电场时,幕墙的金属体就会积聚与雷云极性相反的大量感应电荷,当雷云瞬间放电后,云与大地的电场忽然消失,这时幕墙的金属体感应电荷不能以相应的速度流散,将会产生高达万伏以上的对地电位,这就是静电感应电压,对人和设备产生危害。
2 玻璃幕墙防雷设计方案2.1 工程简介江苏省某县文化交流中心,位于新老城区结合部,长105.6m,宽21m,建筑面积约1.6万m2,为现浇钢筋混凝土框架－剪力墙结构。
该建筑三个主要立面均采用玻璃幕墙,幕墙总面积达到了6500m2。
玻璃幕墙最高檐口处高度为36.5m。
2.2 防雷措施简介2.2.1 雷电防护基本措施通常防雷工作者对建筑物的防直击雷的方法和观念就是建筑物防雷系统是由避雷针、避雷网(带)或混合组成的接闪器,主体结构的柱、梁、板钢筋或外接引下线组成的引下装置,及利用基础自然接地体(桩基、地梁、承台或底板钢筋)或人工接地体组成的接地装置合成,整个建筑形成一个法拉第笼,将雷电流引入地面。
建筑幕墙的防雷做法
建筑幕墙的防雷做法我得先跟你说啊，建筑幕墙的防雷做法这事儿，我一开始真是摸不着头脑。
我第一次做的时候啊，就只知道大概要把防雷装置跟建筑主体的防雷系统连接起来，但具体怎么做，那可完全是瞎搞。
我以为只要把几根金属线随便接上就行了，结果呢，做完测试才发现根本就不行。
这可给我一个大教训啊。
后来我就慢慢摸索出一些道道了。
首先呢，你得确定一下幕墙的类型。
如果是框架式幕墙，那它的立柱、横梁这些金属构件的连接就很关键了。
这就好比搭积木，你得把每一块积木稳稳地连接在一起，这些金属部件的连接要是不好，防雷电流可就没法儿顺利通过了。
我每次安装这些部件的时候，都会用那种导电性特好的螺栓螺母，然后还专门把连接的地方清理得干干净净的，就像给它们之间搭桥的时候要把路铺得平平的一样，免得有什么垃圾灰尘之类的影响导电。
再说到接地，这接地就像大树扎根一样重要啊。
你得让防雷装置和大地稳稳地接上才行。
我一般是在建筑周边找那种专门的接地装置，把幕墙防雷的引下线跟它连起来。
这个连接点的地方一定要结实，不能松松垮垮的。
我之前就因为没把这个连接点拧紧，防雷测试的时候数值那叫一个难看。
而且线的粗细也有讲究，不能用太细的，太细的话电流传导就不太顺畅了，就像小水管流水一样，遇到大水流就堵了。
我一般会选择按照设计要求中规定粗细的电线。
还有那些防雷的金属部件，比如说接闪器啥的，安装的时候得注意高度和位置。
你得保证它能够最先接触到雷电，这就像在屋顶上站个岗哨一样，得站在最高最显眼的位置，才能执行它劈雷的任务。
我还试过一种新的安装方法，就是利用幕墙的铝型材来做接闪器的一部分，条件允许的时候，效果还挺不错的。
不过我也有不确定的地方呢。
比如说不同材质的幕墙，在防雷装置和幕墙主体结构连接的时候，具体到底要怎么处理才能保证导电性能最佳。
这个还得不断地试验和研究呢。
反正呢，你做建筑幕墙防雷的时候，千万要细心，每个环节都不能马虎，要不这个防雷系统就是个摆设了。
像我之前犯错，那可都是血的教训啊，白费了不少力气，还达不到效果。
幕墙防雷措施
幕墙防雷措施引言随着建筑技术的发展，越来越多的建筑采用了幕墙装饰，使得建筑外观更加美观大气。
然而，幕墙作为建筑外立面的一部分，也需要考虑防雷的安全问题。
本文将介绍幕墙防雷的重要性以及常见的幕墙防雷措施。
幕墙防雷的重要性随着现代建筑高度的增加，特别是超高层建筑的出现，幕墙防雷变得越来越重要。
雷电对建筑物的打击不仅会造成人员伤亡，还可能导致火灾等严重后果。
幕墙作为建筑外部的重要装饰材料，不仅需要具备保温、保湿、防水等基本功能，还需要考虑雷电防护的安全性。
幕墙在设计和施工过程中应考虑对外电磁干扰的防护，包括雷电防护、抗电磁波和电磁辐射等方面。
只有在幕墙设计和施工中充分考虑这些因素，才能确保幕墙的持久稳定性和安全性。
常见的幕墙防雷措施1. 导电接地系统为了保护幕墙不受雷击损坏，建筑师通常会在幕墙构件中设计导电接地系统。
导电接地系统能将雷电引入地下，减少对幕墙的冲击。
导电接地系统一般由导线、接地极和接地网等组成。
通过合理布置导线和接地极，可以形成一个良好的导电回路，确保雷电能够有效地传导到地下。
2. 金属网层设计在幕墙设计中，可以使用金属网层来加强幕墙的防雷性能。
金属网层的优点是具有良好的导电性能，能有效地分散雷电的冲击力。
在幕墙设计中，金属网层通常被置于幕墙的外侧，起到接受雷电冲击的作用，保护内部结构的安全。
3. 导电涂层导电涂层是一种通过在幕墙表面施工涂层来提高幕墙防雷性能的措施。
导电涂层通常由导电金属粉末和特殊的树脂材料组成。
导电涂层的好处是简单易施工，不会对建筑外观造成太大影响。
通过导电涂层，可以在幕墙表面形成一个均匀的导电层，分散和传导雷电的能量。
4. 外避雷针外避雷针是一种常见的防雷措施，通过在幕墙顶部安装外避雷针，可以将雷电引入避雷系统。
外避雷针通常由导电材料制成，具有良好的导电性能。
通过合理安装外避雷针，可以将雷电引导至地面而不对幕墙产生损害，保证建筑物和人身安全。
5. 系统接地幕墙作为建筑物的一部分，必须与整个建筑物的系统接地相连。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
本文部分内容来自互联网，不为其真实性及所产生的后果负责，如有异议请联系我们及时删除。
第 1 页
高层建筑玻璃幕墙防雷接地技术
随着建筑装饰工程的不断发展，玻璃幕墙在中高档建筑工程
中得到了广泛的应用。但随之而来玻璃幕墙及建筑物的安全性如何保
证已是当今一个重要问题。我国现行的电气施工及验收规范、标准施
工图集对这方面内容的阐述尚未十分明确，设计单位对玻璃幕墙防雷
技术作法说明也不十分具体，从而给从事具体施工的技术人员准确把
握质量安全技术要求带来一定的难度。
1.雷电对玻璃幕墙高层建筑的危害
众所周知，雷电是天空云层中一种自然的放电现象，雷电流是一
种强度极大，作用时间极短的瞬变过程。雷电击中建筑物时，通常会
产生电效应、热效应和机械力。雷电流在瞬间释放出的巨大能量，会
把被击中金属熔化，使物体水份受热膨胀，产生强大的机械力，或者
分解成氢气和氧气，产生爆炸，使建筑物遭到破坏，甚至雷电的高温
引起建筑物燃烧构成火灾和引起触电。高层或超高层建筑玻璃幕墙使
地表的电场分布发生了严重的畸变，其电场强度比一般建筑物大得
多，容易构成雷电发展条件，加上离放电云层近，所以易遭受雷击。
高层建筑玻璃幕墙围护高层建筑物后，建筑物防雷装置由于玻璃幕
墙的屏蔽效应，不能直接起到接闪和防雷作用，闪电对建筑的雷击往
本文部分内容来自互联网，不为其真实性及所产生的后果负责，如有异议请联系我们及时删除。
第 2 页
往变成闪电对玻璃幕墙的雷击。同时高层建筑玻璃幕墙的金属材质由
于雷电的效应，将会产生静电感应作用，当天空雷云和大地形成电场
时，幕墙的金属体就会积聚与雷云极性相反的大量感应电荷，当雷云
瞬间放电后，云与大地的电场忽然消失，这时幕墙的金属体感应电荷
不能以相应的速度流散，将会产生高达万伏以上的对地电位，这就是
静电感应电压，对人和设备产生危害。
高层建筑幕墙通常超过50m， 超高层幕墙超过100m，如果强大
的雷电流全程通过幕墙构件时，由于持续时间极短，只有几十微秒，
则每米的电位差可达万伏以上，高达100m的幕墙，在通过雷电流时
可达百万伏的电位差，将会和周围的金属体之间产生反击放电和电磁
感应。
2.高层建筑玻璃幕墙防雷措施
通常建筑物的防雷装置有三部分：接闪器、引下线和接地装置。
在玻璃幕墙的防雷设计中，应充分利用建筑物的这些装置，将幕墙竖
向龙骨、横向龙骨和建筑物防雷网接通，连成一个防雷整体，把玻璃
幕墙获得的巨大雷电能量，通过建筑物的接地系统，迅速地输送到地
下，保护玻璃幕墙和建筑物免遭雷电破坏的作用。
高层建筑玻璃幕墙的顶部的女儿墙的盖板，是人为地设立的良好
