音响技术及应用第11章 电声器件
音响技术(2012年秋修改)
出的DVD机与已内装有杜比数码、DTS或MPEG解码器的AV放大
器之间的数字信号连接，可使用对应设备上的COAXIAL（同 轴）、OPTICAL（光纤）端子进行连接。

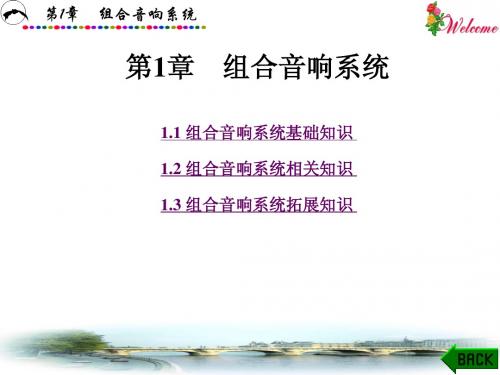

第1章 组合音响系统
3．音箱连接
普及型组合音响一般只有左（L）、右（R）两只音箱， 连接时只需将功率放大器的左（L）、右（R）输出端子分 别与左（L）、右（R）音箱连接即可；对于中高档组合音 响，其音箱的输入端一般采用“卡夹式”插口。为避免接错， 连接线和插头均采用不同颜色予以区别，接线时导线的端头 不要剥出过多，当引线采用多股芯线时，应将多股芯线绞紧 后再插入“卡夹式”插口内，以防短路。同时，在接线时要 注意音箱的极性应与功率放大器输出端的极性一致，并且两 只音箱的摆放位置不要颠倒。
本节以高保真音响系统为例介绍组合音响系统的组成。 高保真的概念具体见1.3.4节。 1．高保真音响系统的组成 高保真音响系统的组成包括高保真音源、音频处理电路 和扬声器系统三部分，结构如图1－1所示。 由图1－1可见，通过不同的高保真音源提供各种不同的 节目信号，经音频放大器进行加工处理并进行放大后，取得 足够的功率去推动扬声器工作，播放出与原声源相同的声 音。
下次使用时只要按一下相应的频道开关，便可立即收到被记忆的 电台。
第1章 组合音响系统
2）录音座
单卡录音座的结构和使用方法与普通收录机的录、放功 能相同，具有双卡录音座的组合音响一般都具有杜比降噪、 连续放音、快速录音等功能。如果要使用杜比降噪功能，注 意在使用杜比原声磁带放音时，一定要打开降噪开关，当使 用不具有杜比降噪的磁带时，应将杜比降噪开关处于关闭位 置。
第1章 组合音响系统
《音响技术》教学大纲.docx
《音响技术》教学大纲（课程代码：14212006）本大纲由应用技术学院陈光彦执笔草拟，于二OO六年十一月经电气教研室讨论修订, 应用技术学院教学工作委员会审定，教务处审核批准。
一课程说明课程类别：专业课课程性质：必修课学时学分：70学时3学分适用专业：电子信息科学与技术（应用电子技术方向）应用技术本科课程教学目的与要求：木课程是电子信息科学与技术本科专业的一门必修主干专业课。
该专业的培养目标Z—是学握电子声像技术，主要由音响技术、电视技术、激光视听设备等课程群來支捋，从而满足培养方案的需要。
通过本课程的学习，让学牛了解音响技术的基本概念，音响设备的基本性能指标，声音的基本知识，音响系统的基本组成；理解调谐器、录音座、功率放大器、调音台、AV功率放大器的工作原理；学握调谐器、录音座、功率放大器、调音台、AV功率放大器、扬声器系统等的组成及典型电路分析，音响系统的配置，音响设备的故障检修方法和调试、维修技能。
木门课程与其它课程关系：先修课程：《电路基础》、《模拟电子技术》、《数字电子技术》、《高频电子线路》等课程。
后续课程：《电视技术》、《激光视听设备》等课程。
学时分配：章次内容总课时理论课时实践课时一音响设备概述44二调谐器1212三录音座1010四功率放大器1212五调音台66六家庭影院AV系统88七音响设备的故障检修88实验1010合计706010二教学内容第一章音响设备概述（4学时）教学H的:了解音响的基本概念，Hi-Fi音响系统的属性和音响技术的现状；理解音响设备的基本性能指标, 立体声的概念、特点和环绕立体声知识；掌握音响设备的基本组成和声音的三耍素，人耳的听觉特性，包括听觉等响特性、听觉阈值特性和听觉掩蔽特性。
教学重点：音响设备的基本组成。
教学难点：人耳的听觉特性。
讲授要点：音响的基本概念，高保真及高保真音响系统的属性，音响技术的现状；高保真音源系统，音频放大器，扬声器系统；音频设备的基本性能指标，主要有频率范围，谐波失真，信噪比；声音的基木性质，人耳听觉的基木特性，立体声基木知识，环绕立体声。
《电力电子技术》讲义第11章
⑤ 存在干扰，也是起动失败的原因之一，为了增加系统的干扰力，脉冲形成电路接入电容C3、C4，在实际应用中，若干扰太大，可将这两个电容值适当的增加，并考虑自动调频信号线采用屏蔽线。
起动时发生过电压保护动作，有时压敏电阻和阻容电路有火花产生，进行逆变保护时发生过电压保护动作，这种现象说明了电路发生了严重的过电压，逆变电路的电压无法释放，经滤波电抗进入整流电路，使压敏电阻上的电压很大，起动时整流电压很低。
若感应电炉接在电路上，系统是不会发生这种现象的。
若感应电炉短路，负载电路只存在电容。
起动电容向负载投入电能后，电路不发生振荡，若逆变晶闸管在被触发，滤波电感中的能量再向电容充电，势必产生高电压，引起过电压保护动作，并造成整流电路硒片的过电压击穿。
另外，逆变主电路发生短路时，也可能出现阻容放电的现象。
课题四 有源逆变电路一、单相有源逆变电路1．有源逆变的工作原理整流与有源逆变的根本区别就表现在两者能量传送方向的不同。
一个相控整流电路，只要满足一定条件，也可工作于有源逆变状态。
这种装置称为变流装置或变流器。
（1）两电源间的能量传递如图4－49所示，我们来分析一下两个电源间的功率传递问题。
(a) 电源逆串 (b) 电源逆串 (c) 电源顺串图4-49 两个直流电源间的功率传递图4－49（a ）为两个电源同极性连接，称为电源逆串。
当E 1＞E 2时，电流I 从E 1正极流出，流入E 2正极，为顺时针方向，其大小为R E E I 21-=在这种连接情况下，电源E 1输出功率P 1＝E 1I ，电源E 2则吸收功率P 2＝E 2I ，电阻R 上消耗的功率为P R ＝P 1－P 2＝R I 2，P R 为两电源功率之差。
图4－49（b ）也是两电源同极性相连，，但两电源的极性与(a)图正好相反。
当E 2＞E 1时，电流仍为顺时针方向，但是从E 2正极流出，流入E 1正极，其大小为R E E I 12-=在这种连接情况下，电源E 2输出功率，而E 1吸收功率，电阻R 仍然消耗两电源功率之差，即这R R ＝P 2－P 1。
电子技术基础与技能项目3任务4 电声转换器件的识别检测及应用

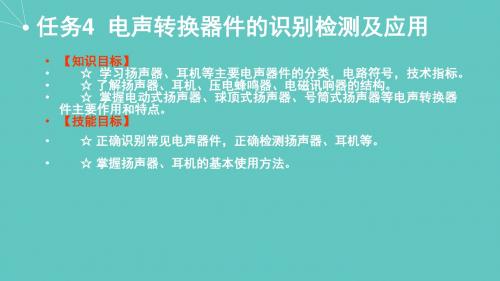

任务4 电声转换器件的识别检测及应用
• 电声换能器件包括能够将电信号转换为声音的扬声器、耳机、讯响器和
蜂鸣器等，能够将声音转换为电信号的传声器，能够-进行电磁转换的磁 头和具有压电效应的晶体等。
任务4 电声转换器件的识别检测及应用
１．扬声器的种类 电动式、舌簧式、压电式和气动式；纸盆式、球顶式、号 筒式、带式和平板式；高音、中音、低音和全频扬声器 ２．扬声器的符号
任务4 电声转换器件的识别检测及应用
扬声器的型号命名由4部分组成。
• Ｙ 字母 字母／数字 数字
• 第一部分 • 第二部分 • 第四部分
用字母“Y”表示扬声器的主称， 用字母表示扬声器的类型，
• 第三部分 用字母或数字表示扬声器的额定功率或口径等
用数字表示扬声器的序号，
任务4 电声转换器件的识别检测及应用
文字符号一般为“ＢＬ”
Hale Waihona Puke 任务4 电声转换器件的识别检测及应用
任务4 电声转换器件的识别检测及应用
• ３．扬声器的技术指标
• （1）额定功率 0. 1W、0.25W、0.5W、１W、5W、10W、50W、100W、200W （2）标称阻抗 • （3）频率范围 4Ω、８Ω、16Ω等
低音扬声器的频率范围为30～8000Hz，
中音扬声器的频率范围为200～10000Hz， 高音扬声器的频率范围为2000~16000Hz。
任务4 电声转换器件的识别检测及应用
• ３．扬声器的技术指标
（4）灵敏度 • 给扬声器输入 1W 的电功率时，其发出的平均声压的大小，单位为“dB” 。 （5）指向性 扬声器对不同方向上的辐射，其声压频率特性是不同的，这种特性
压电蜂鸣器的作用是发出保真度要求不高的声音。
音响工作原理、新技术应用和典型结构
音响工作原理、新技术应用和典型结构篇一：我还记得那个阳光明媚的午后，我和朋友小李一起去参加一个小型的户外音乐节。
舞台上摆放着各种各样的音响设备，那震撼的音乐声仿佛能穿透人的灵魂，让每一个人都沉浸在音乐的海洋里。
音响，这个神奇的东西，它到底是怎么把声音变得这么大、这么好听的呢？这就不得不说说它的工作原理了。
简单来说，音响就像是一个声音的魔法师。
首先，它得有个能发出声音信号的源头，就像乐队里的吉他、贝斯、键盘等乐器，或者是播放音乐的手机、电脑等设备。
这些设备会产生一种很微弱的电信号，这个信号就像是一个小得可怜的声音精灵，自己根本就没有什么力量。
然后呢，这个小信号会被送到音响的放大器部分。
放大器就像是一个超级大力士，把这个微弱的信号变得超级强大。
这就好比你有一个小小的气球，放大器能把它吹成一个超级大的气球。
经过放大器后的强大电信号再被送到扬声器那里。
扬声器就像是一个会跳舞的小精灵，它根据电信号的变化，让自己的纸盆或者振膜来回振动。
这种振动就会挤压周围的空气，空气就像一群听话的小绵羊，跟着振动起来，于是就产生了我们能听到的声音。
现在音响可不仅仅是这么简单的原理了，有很多新技术被应用在上面呢。
就像在那个音乐节上，我看到有些音响设备号称有“智能音效调节”技术。
这技术可牛了，它就像是一个聪明的小管家。
它能根据周围的环境自动调整声音的高低音、音量大小等。
比如说，如果周围比较嘈杂，它就会自动把音量调大一点，让音乐能清楚地被听到；如果是在一个比较小的封闭空间里，它又会调整声音的混响效果，让声音听起来不那么沉闷。
还有一种新技术是关于蓝牙连接的。
以前的音响连接可麻烦了，要拉各种线，就像蜘蛛网一样乱。
现在蓝牙连接就像是一个无形的魔法桥，只要你的手机或者其他设备打开蓝牙，轻轻一点就能和音响连接上，方便得不得了。
说到音响的典型结构，它就像是一个小小的音乐王国。
最外面的是音响的外壳，这个外壳可不仅仅是为了好看，它还像一个坚固的城堡，保护着里面的部件不受损坏。

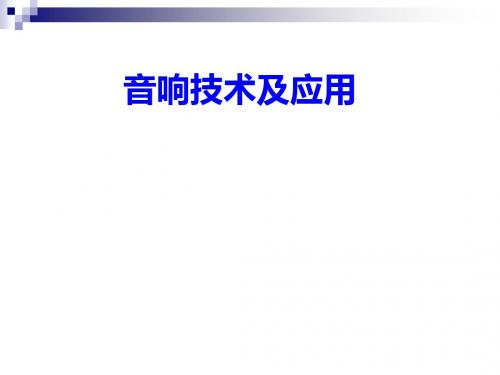

音响技术及应用-PPT精品文档
第9章 歌舞厅音响系统
本章要点 厅堂扩声系统的类型与要求 厅堂扩声对音质的一般要求 歌舞厅音响系统的设计 歌舞厅音响设备的选择 歌舞厅的音箱布置 音响系统的配接与稳定性 扩声系统的声反馈抑制
9.1.1 厅堂扩声概述
厅堂亦称大厅，包括音乐厅、影剧院、会场、礼堂、 体育馆、多功能厅和大型歌舞厅等。依使用对象大 体可将厅堂分为： 语言厅堂，主要供演讲、会议使用； 音乐厅堂，主要供演奏交响乐、轻音乐等使用； 多功能厅堂，供歌舞、戏曲、音乐演出，并兼作 会议和放映电影等使用。
关于音箱布置和最佳 听音位置，一般说来，最 佳听音位置是在与一对音 箱分别处于等边三角形的 一个顶点，即与两音箱的 张角成60°。一般听音点 与音箱的张角在50°以上 为好。但听音者若离音箱 太近，则声像群难以正确 地展开，不过也不能离得 太远，否则两组音箱等于 合并成一组，变成了单声 道听音。
（4）具有良好的音色。即低、中、高音适度 平衡，不失真。与此有关的物理参量主要是 混响时间的频率特性。一般用于语言清晰度 为主的厅堂应采用平(或接近平直)的混响时间 频率特性；用于歌剧和音乐演出的厅堂，混 响时间频率特性曲线应中、高频平直，而低 频高于中频15%～20%，这样可使演唱和音 乐富有低音感，起到美化音色的作用。
×
× × ×
×Hale Waihona Puke 对于房间的形状，应尽量采用不具有平行的壁面。对于常见的 矩形房间，可采用图9-3所示壁面改装以避免声染色，增加声扩散。 其中以图a的效果最佳，图b次之，图c较差。通常尺寸的选取由所需 扩散声的最低频率f决定。
图9-3 矩形房间的壁面改装
9.3 歌舞厅的音箱布置
喇叭的原理和应用视频
喇叭的原理和应用视频简介喇叭是一种常见的电声器件，广泛应用于音响系统、电视、电脑、汽车等设备中，用于放大和播放声音。
本文将介绍喇叭的工作原理以及其在各个领域中的应用。
一、喇叭的工作原理喇叭的工作原理基于电磁感应法。
当电流流过线圈时，产生的磁场与永磁铁磁场相互作用，产生力矩使得线圈在磁场中发生振动。
这种振动通过连接线圈的振膜传递到空气中，产生声音。
具体来说，喇叭内部包含一个磁体和一个线圈。
磁体通常由多个磁铁组成，在喇叭的内部形成一个强磁场。
线圈则固定在振膜上，与磁体相对。
当音频信号通过线圈时，线圈会受到电磁力的作用，振动起来，从而使振膜也产生振动。
振膜的振动会压缩和稀释周围的空气，形成声波传播出去，最终形成我们听到的声音。
二、喇叭的应用喇叭在各个领域中都有重要的应用。
以下是喇叭的一些应用场景：1.音响系统：喇叭是音响系统中最关键的组件之一。
它能够将音频信号转换为声音，使我们能够享受到高品质的音乐和其他声音。
无论是家庭音响、舞台音响还是专业录音棚，都离不开喇叭的存在。
2.电视和电脑：现代电视和电脑都内置了喇叭，用于播放视频中的声音。
这让我们能够在家里或办公室里享受到更好的观影和听音效果。
随着技术的发展，一些高端电视和电脑还使用了多声道喇叭系统，提供更加立体和沉浸式的音频体验。
3.汽车音响：喇叭也是汽车音响系统中不可或缺的一部分。
汽车喇叭通常用于播放车辆警笛声、导航提示音以及音乐等。
它们能够提供清晰的声音，让司机和乘客获得更好的驾驶体验。
4.广播和公共通告系统：在公共场所如商场、学校、车站等，喇叭被广泛用于广播和通告系统。
通过喇叭，工作人员可以向大众传达重要信息，如警报、公共安全提示等。
喇叭的高音量和广播覆盖范围确保信息能够及时传达到每一个角落。
5.演讲和演出：喇叭也在演讲和演出中发挥着重要的作用。
无论是讲座、会议还是演唱会，喇叭都能够将发言者或表演者的声音放大，使得所有听众都能够清晰听到。
这对于大规模活动和户外演出尤为重要。
《电声基础知识》课件
04
电声器件与设备
扬声器与耳机
扬声器
将电信号转换为声音信号的电声 器件，分为电动式、电磁式、静 电式等类型。
耳机
将电信号转换为声音信号的电声 器件，分为头戴式、耳塞式、入 耳式等类型。
麦克风与录音设备
麦克风
将声音信号转换为电信号的电声器件，分为动圈式、电容式、铝带式等类型。
录音设备
用于录制声音的设备，包括录音机、录音笔等。
音乐制作
音乐制作需要用到各种音乐制作软件和 硬件设备，如合成器、采样器、音源等 。
VS
演出设备
演出设备包括音响、灯光、舞台机械等， 用于现场演出和舞台表演。
感谢您的观看
THANKS
出去。
声音的传播
声音在介质中以波的形式传播，波 的传播速度与介质的性质有关。
声波的传播速度
在标准大气压和20℃的空气中，声 波的速度约为343米/秒。
声音的接收与感知
01
02
03Leabharlann 声音的接收声音通过空气或其他介质 传递到人的耳朵，引起鼓 膜振动，进而被听觉系统 感知。
声音的感知
人的听觉系统通过分析声 音的频率、强度和持续时 间等参数，将声音转化为 可以被理解的信息。
声音的响度与音调
总结词
响度描述声音的强弱程度，而音调则描述声 音的高低。
详细描述
响度是声音的客观属性，表示人耳对声音强 弱的感受。声音的响度与声压级、频率和波
形等因素有关。在电声学中，常用分贝（ dB）作为响度的单位。音调是指人耳对声 音高低的主观感受，主要由声音的频率决定 。不同频率的声音听起来会有不同的音调，
电声学的发展历程
总结词
电声学的发展经历了从模拟信号到数字信号的转变，技术不 断进步。
音响元件简介
2电/1子9/2设02计1 爱好者协会 2011年11月5日
6
二、电阻类：
3、定位器
简介 电位器是可调电阻的一种。通常是由电阻体与转动或滑
动系统组成，即靠一个动触点在电阻体上移动，获得部分 电压输出。
2电/1子9/2设02计1 爱好者协会 2011年11月5日
7
三、三极管：
当电阻为四环时，最后一环必为金色或银色，前两位为有效数字， 第三 位为乘方数，第四位为偏差。
当电阻为五环时，最後一环与前面四环距离较大。前三位为有效数字， 第四位为乘方数， 第五位为偏差。
2电/1子9/2设02计1 爱好者协会 2011年11月5日
5
二、电阻类：
2、金属膜电阻
简介 金属膜电阻器是膜式电阻器(Film Resistors)中的一种。它是采用高温真
一般用三位数字表示容量大小，前两位表示有效数字，第三位数字是10的多少次 方。如：102表示10x10x10 PF=1000PF，203表示20x10x10x10 PF 单位换算 电容的基本单位是F（法），其它单位还有：毫法（mF）、微法（uF）、纳法（nF）、 皮法（pF）。由于单位F 的容量太大，所以我们看到的一般都是μF、nF、pF的单位。 换算关系：1F＝1000000μF，1μF=1000nF=1000000pF。
1、PNP三极管
简介 由2块P型半导体中间夹着1块N型半导体所组成的三极管,称为PNP型三极管.
PNP是共阴极，即两个PN结的N结相连做为基极，另两个P结分别做集电极和发 射极；电路图里标示为箭头朝内的三极管。三极管是一种电流放大器件，但在 实际使用中常常利用三极管的电流放大作用，通过电阻转变为电压放大作用。
现代音响和调音技术音响技术基础
第1章 音响技术基础
1.1 声学基础 1.2 声源、 声场及室内声学 1.3 音响系统旳分类和构成 1.4 音响系统旳电声性能指标 1.5 立体声基础
第1章 音响技术基础
1.1 声学基础
1.1.1 声波旳基本特征 1.声波和声音 声波是机械振动或气流扰动引起周围弹性介质发
生波动旳现象。声波也称为弹性波。声波旳定义有两 种：一是弹性媒质中传播旳压力、应力、质点位移、 质点速度等旳变化或几种变化旳综合；二是声源产生 振动时，
第1章 音响技术基础
迫使其周围旳空气质点往复移动，使空气中产生附加 旳交变压力，这一压力波称为声波。产生声波旳物体 称为声源。传播声波旳物体称为媒质。声波所涉及旳 空间范围称为声场。
扬声器发声时，会引起周围空气旳振动而产生声 波，其传播方向与空气质点振动方向相同。所以，能 够说声波是一种纵波。
声音是声源振动引起旳声波传播到听觉器官所产 生旳感受。所以我们说，声音是由声源振动、声波传 播和听觉感受这三个环节所形成旳。
第1章 音响技术基础
1)音调(Pitch) 音调表达声音频率旳高下，主要与声源每秒钟振动 旳次数有关，是人耳对声调高下旳主观评价尺度。它 旳客观评价尺度是声波旳频率。音调低，表达振动频 率低，声音显得深沉；音调高，表达振动频率高，声 音就尖刺。例如C调旳音符6，相当于440Hz，而音符 6 ·，相当于880Hz，音符6 ∶ 相当于1760Hz。
Lpr表达
p2
Lp
10lg[
f pr2
]
f0
Lp
10 lg
f f0
(1―11)
第1章 音响技术基础
上式是声压谱级旳表达式，用类似措施也能够表 达其他参量旳谱级。式中p为经过滤波系统旳有效声 压，pr为基准值；Δf为滤波器旳有效带宽，Δf0为基准 带宽。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
2.传声器的结构与工作原理 （1）动圈式传声器。
图11-1 动圈式传声器的结构
2.传声器的结构与工作原理 （1）动圈式传声器。
1）结构。动圈式传声器主要由音圈、金属振膜、 保护罩、 永久磁铁、升压变压器等组成。
号筒式扬声器的特性与发声效果，主要与所装置的号筒扩展曲线 ，口径、轴长等尺寸要素有密切关系。号筒的口径越大、轴长越长， 号筒能够辐射的下限截止频率就越低。
图11-11 号筒扬声器
• 3.按放声频率分 • 可分为低音扬声器、中音扬声器、高音扬声器、全频带扬声器等。一 般人们把最佳工作频率低于60Hz的扬声器称为低音扬声器；把最佳工作频 率在300Hz～5kHz的扬声器称为中音扬声器；把最佳工作频率高于5kHz的 扬声器称为高音扬声器。 • (1)低音扬声器。主要播放低频信号的扬声器称为低音扬声器，其低 音性能很好。低音扬声器为使低频放音下限尽量向下延伸，因而扬声器的 口径做得都比较大，一般有200mm～380mm等不同口径规格的低音扬声器。 • (2)中音扬声器。主要播放中频信号的扬声器称为中音扬声器。中音 扬声器可以实现低音扬声器和高音扬声器重放音乐时的频率衔接。由于中 频占整个音域的主导范围，且人耳对中频的感觉较其他频段灵敏，因而中 音扬声器的音质要求较高。
3） 电容传声器的直流供电。电容式传声器工作时需要二组电源， 一组为前置放大器电源,约1.5V～3V，另一组是电容极头的极化电压, 约48～52V。
（3）驻极体式传声器
图11-3 驻极体传声器结构图
11.2 扬声器
• 扬声器是整个音响系统的终端换能器。扬声器又叫 喇叭，是一种将有一定功率的音频信号转换成对应的机械 运动再将其变成声音的电－声换能器。这种能量变换特性 ，可以用扬声器的标称功率、额定阻抗、频率范围、指向 性、灵敏度及失真度等指标来衡量其性能的优劣。
2）工作原理。当声波使金属振膜振动时，金属振 膜将带动音圈使它在磁场中振动，音圈切割磁力线，从 而在音圈两端产生感应电压，这个音频感应电压代表了 声波的信息，从而实现了声电转换。
（2）电容式传声器
图11-2 电容式传声器
1）结构。电容式传声器主要由振膜、后极板、极化电源、前置 放大器组成。
2） 工作原理。当声波作用于金属振膜时，膜片发生相应的振动， 于是就改变了它与固定极板之间的距离，从而使电容量发生变化。而 电容量的变化可以转化成电路中电信号的变化。
图11-10 球顶形扬声器的结构与实物图
(4) 号筒扬声器。号筒扬声器的工作原理与电动式纸盆扬声器 相同。号筒扬声器的振膜多是球顶形的，也可以是其他形状。这种扬 声器和其他扬声器的区别主要在于它的声辐射方式，纸盆扬声器和球 顶扬声器等是由振膜直接鼓动周围的空气将声音辐射出去的，是直接 辐射，而号筒扬声器是把振膜产生的声音通过号筒辐射到空间的，是 间接辐射。号筒扬声器最大的优点是效率高、谐波失真较小，而且方 向性强，但其频带较窄，低频响应差。所以多作为扬声器系统中的中 、高音单元使用。
图11-9 TunePro平板扬声器实物图 a) 正面 b) 背面
(3) 球顶形扬声器。球顶形扬声器是电动式扬声器的一种，其工作 原理与纸盆扬声器相同。球顶形扬声器的显著特点是瞬态响应好、失真 小、指向性好，但效率低些，常作为扬声器系统的中、高音单元使用。 球顶形扬声器的振膜一般都设计成半球顶形，以增加振膜的强度。振膜 的口径一般较小，通常用刚性好、质量轻的材料制成。为适应中频和高 频信号的重放，球顶形中频扬声器具有一个较大的后腔，作为中频谐振 频率的共鸣腔。一般在其振膜的后侧开有一个通孔，在其下夹板后侧装 有一个密封的后腔罩，以便在后腔罩与下夹板之间形成一个较大容积的 空腔，空腔内通常还充填一些吸音材料，但高频球顶形扬声器则没有后 腔。
11.2.1 扬声器的分类
• 1.按工作原理分类 • 按工作原理的不同，扬声器主要分为电动式扬声器、电磁式扬声 器、静电式扬声器和压电式扬声器等。 • (1)电动式扬声器。这种扬声器采用通电导体作音圈，当音圈中输 入一个音频电流信号时，音圈相当于一个载流导体。如果将它放在固定 磁场里，根据载流导体在磁场中会受到力的作用而运动的原理，音圈会 受到一个大小与音频电流成正比、方向随音频电流变化而变化的力。这 样，音圈就会在磁场作用下产生振动，并带动振膜振动，振膜前后的空 气也随之振动，这样就将电信号转换成声波向四周辐射。
2.按振膜形状分类 扬声器的振膜形状主要有锥形、平板形、球顶形、带状形、薄片形 等。 (1) 锥形振膜扬声器。锥形振膜扬声器中应用最广的就是锥形纸盆 扬声器，它的振膜成圆锥状，是电动式扬声器中最普通、应用最广的扬 声器，尤其是作为低音扬声器应用得最多。 纸盆电动式扬声器的最佳工作频率和它所形成的音质与扬声器纸盆 的口径大小关系密切；扬声器纸盆的口径越大则重放的低音效果越好； 扬声器纸盆的口径较小则重放的高音效果较好。
• (2) 平板扬声器。平板扬声器也是一种电动式扬声器，它的振膜是 平面的，以整体振动直接向外辐射声波。它的平面振膜是一块圆形蜂巢 板，板中间是用铝箔制成的蜂巢芯，两面蒙上玻璃纤维。它的频率特性 较为平坦，频带宽而且失真小，但额定功率较小。平板扬声器与普通的 圆锥型扬声器相比较具以下特点： • 1) 不论在扬声器的前后左右聆听，音质均相同； • 2) 由于声音的衰减率低，所以即使声音很小也可以传播到远处； • 3) 体积较薄。该类扬声器主要用于笔记本电脑，也可应用于家庭 影院系统的壁挂式或潜入式环绕声音箱。
图11-7 电动式扬声器结构图
• （2）电磁式扬声器。也叫舌簧式扬声器，音频信号电流通 过音圈后会把用软铁材料制成的舌簧磁化，磁化了的可振动舌 簧与磁体相互吸引或排拆，产生驱动力，使振膜振动而发声。 • (3) 静电式扬声器。这种扬声器利用的是电容原理，即将 导电振膜与固定电极按相反极性配置，形成一个电容。将音频 信号加于此电容的两极，极间因电场强度变化产生吸引力，从 而驱动振膜振动发声。 • (4) 压电式扬声器。利用压电材料受到电场作用发生形变 的原理，将压电元件置于音频电流信号形成的电场中，使其发 生位移，从而产生逆电压效应，最后驱动振膜发声。
11.1 传声器
11.1.1 传声器的分类及其结构
1.传声器的分类
（1）按换能原理分类。动圈式传声器、电容式传声器、驻极 体式传声器、压电式传声器、铝带式传声器。
（2）按声学工作原理方式分类。压强式传声器、压差式传声 器、压强压差复合式传声器等。
（3）按接收声波的方向性分类。全向式传声器、单向心形传 声器、单向超指向传声器、双向式传声器、变指向式传声器。
