光纤导光的原理
光纤导光原理和光纤材料(高教知识)
临界角i0 arcsin(n2 / n1)
信号与系统 2-2、光纤导光
空气
包层 纤芯
斯涅尔定律 n0 sini n1 sin j n1 sin k n2 sin r
n0 1.0 j k 90
16 全面分析
sini n12 n22 sin 2 r
信号与系统 2-2、光纤导光
空气
包层 纤芯
1993年后，全球范围信息高速公路的建设。 到2000年，世界光纤的年产量达到6000万公里以上，而
已经铺设的光纤总长度到达2亿公里以上。正好印证了电 子到光电子的跨越。 光纤的出现带动了集成光学的发展。
6 全面分析
信号与系统
光纤技术的发展前景
对光纤通信而言,超高速度、超大容量和超长距离传输一 直是人们追求的目标,而全光网络也是人们不懈追求的梦 想。 所以我们应该努力像一下几个方面去发展： ①向超高速系统的发展。 ②向超大容量WDM系统的演进。 ③开发新代的光纤 ④全光网络。
rinn??sinsin21?arcsin90120nnior????临界角0ii???15全面分析信号与系统22光纤导光jinn??sinsin10?rknn??sinsin21?rinn??22221sinsin??空气纤芯包层斯涅尔定律010n?90jk????16全面分析信号与系统22光纤导光90r??rinn??22221sinsin??空气纤芯包层发生全反射光线可在光纤中传播02212arcsiniinn?????17全面分析信号与系统光纤的基本概念?介质光波导三要素
信号与系统（2）光纤的弯曲辐射损耗
光纤实际应用中不可避免的 要产生弯曲，这就伴随着产 生光的弯曲辐射损耗。
<5°
31 全面分析
信号与系统
简述阶跃型折射率分布光纤和渐变型折射率分布光纤的不同导光原理
简述阶跃型折射率分布光纤和渐变型折射率分布光纤的不同导光原理引言光纤作为一种重要的通信传输媒介，根据折射率分布的不同可以分为阶跃型折射率分布光纤和渐变型折射率分布光纤。
阶跃型折射率分布光纤由于其特有的导光特性被广泛应用于光通信领域，而渐变型折射率分布光纤由于其优越的性能在某些特殊应用上有较好的表现。
本文将分别介绍阶跃型折射率分布光纤和渐变型折射率分布光纤的导光原理、特点以及应用。
一、阶跃型折射率分布光纤1.1 导光原理阶跃型折射率分布光纤的导光原理基于全反射效应。
当光线从高折射率介质边界入射到低折射率介质中时，会发生全反射现象。
阶跃型折射率分布光纤由两种不同折射率材料构成，其中芯区折射率较高，包层折射率较低。
当光线沿着光纤芯区传播时，会由于全反射现象而始终保持在芯区中传输，形成了光信号的传输通道。
1.2 特点阶跃型折射率分布光纤具有以下特点：1.折射率分布呈阶跃型，芯-包层之间有明显的折射率差异。
2.光信号在芯区中传播，避免了由于光信号的衰减和扩散而引起的能量损失。
3.光纤的传输损耗较小，传输距离较长，可以达到数十公里。
4.纤芯直径较小，允许光信号的多模传输，适用于高速传输需求。
1.3 应用阶跃型折射率分布光纤的导光原理以及特点决定了其在光通信领域的广泛应用。
主要应用包括：1.光通信传输：阶跃型折射率分布光纤作为光信号的传输介质，可以实现远距离、大带宽的光通信传输，广泛应用于光纤通信网络中。
2.光纤传感器：阶跃型折射率分布光纤作为传感器的敏感元件，可以通过测量光信号的损耗、相位等信息实现温度、压力等物理量的测量。
3.医疗领域：阶跃型折射率分布光纤广泛应用于光导导管、光纤光源等医疗设备中，用于实现光学成像、光疗等功能。
二、渐变型折射率分布光纤2.1 导光原理渐变型折射率分布光纤的导光原理基于光信号在折射率分布梯度中的偏转效应。
渐变型折射率分布光纤由折射率逐渐变化的材料构成，通过调节导纤结构的折射率分布，使光信号在纤芯中发生偏转而实现导光。
9-1 光导纤维导光的基本原理
二、光纤结构（实物图片）
要分析光纤导光原理，除了应用斯乃尔定理外还须结合光纤结构来说明。 光纤呈圆柱形，它通常由玻璃纤维芯(纤芯)和玻璃包皮(包层)两个同心圆柱 的双层结构组成，如图9-2所示。
§9-1 光导纤维导光的基本原理
纤芯位于光纤的中心部位，光主要在这里传输。纤心折射率n1比包层折 射射率n2稍大些，两层之间形成良好的光学界面。光线在这个界面上反射传 播。
①电绝缘。因为光纤本身是电介质，而且敏感元件也可用电介质材料制 作，因此光纤传感器具有良好的电绝缘性，特别适用于高压供电系统及大容 量电机的测试。
②抗电磁干扰。这是光纤测量及光纤传感器的极其独特的性能特征,因此 光纤传感器特别适用于高压大电流、强磁场噪声、强辐射等恶劣环境中,能解 决许多传统传感器无法解决的问题。
这说明 arcsin NA 是一个临界角，凡入射角θ i>arcsin NA 的那些 光线进入光纤后都不能传播而包层消失；相反，只有入射角θ i<arcsin NA
的那些光线才可以进入光纤被全反射传播。
分解为
sini 0 n1 2
(9-10)
式中 △=(n2-n1)/n1 称为相对折射率差。
由(9-8)式及图9-3可以看出：
θ r＝900 时，sinθ i0＝NA 或θ i0＝arcsin NA。 θ r>900 时，光线发生全反射，由图9-3夹角关系可以看出θ i<θ i0＝arcsin NA。 θ r<900 时，(9-8)式成立，可以看出，sinθ i>NA ,θ i>arcsin NA ，光线消失。

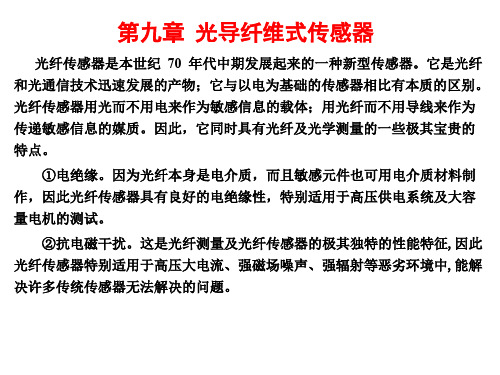

第九章 光导纤维式传感器
③非侵入性。由于传感头可做成电绝缘的，而且其体积可以做得最小 (最小可做到只稍大于光纤的芯径)，因此,它不仅对电磁场是非侵入式的， 而且对速度场也是非侵入式的，故对被测场不产生干扰。这对于弱电磁场及 小管道内流速、流量等的监测特别具有实用价值。
阶跃型折射率分布光纤和渐变型折射率分布光纤的不同导光原理
阶跃型折射率分布光纤和渐变型折射率分布光纤的不同
导光原理
阶跃型折射率分布光纤是最早实现商业化生产的光纤之一、它的折射
率分布是由两种不同折射率的材料构成，即核心和包层。
核心的折射率较高，而包层的折射率较低，从而产生全反射，使光线在光纤的核心中传输。
这种设计特别适用于单模光纤，因为它能够防止模场间的混杂。
阶跃型折
射率分布光纤的直径通常较小（9-125微米），可以用于远距离传输和高
速数据传输，这使得它在通信技术领域得到了广泛应用。
渐变型折射率分布光纤。
渐变型折射率分布光纤是一种特殊的光纤，它的折射率分布具有渐变性。
渐变型折射率分布光纤的核心折射率是从中心向外逐渐降低的，这种
设计将导致光线的光路弯曲，因此能够支持多种波长和模式的传输。
渐变
型折射率分布光纤的优势在于它能够提供多芯光纤的支持，这使得它在计
算机网络和成像技术中得到了广泛应用。
导光原理的不同之处。
与之相反，渐变型折射率分布光纤的导光原理不基于全反射。
光线在
渐变型折射率分布光纤中的传播道路是曲线的。
这是由于不同位置的光纤
的折射率不同。
这种设计使得在光纤中传播的光线可以被曲线反射和散射。
由于不同频率、极化和模式的光线都能在这种光纤中传输，因此这种设计
对于多模光纤和支持多频率的光纤传输是非常有用的。
总体而言，阶跃型折射率分布光纤和渐变型折射率分布光纤都有各自
的优势和应用。
对于特定的应用场景，根据不同的需求来选择不同的光纤
类型是非常重要的。
导光棒原理
导光棒原理导光棒，又称光纤导光棒，是一种利用全反射原理将光线从一端传输到另一端的光学器件。
它通常由光导芯、包层和包层外护套组成，可以在光学传感、照明、显示等领域得到广泛应用。
导光棒原理是指导光棒传输光线的基本原理，下面我们将详细介绍导光棒的原理及其应用。
首先，导光棒的光传输原理是基于全反射的物理现象。
当光线从光密介质射入光疏介质时，入射角大于临界角时，光线将发生全反射，完全被反射在光密介质内部传输。
而导光棒的光导芯就是利用这一原理，将光线从一端传输到另一端的关键部件。
光线在光导芯内部发生多次全反射，从而实现光线的传输，使得导光棒具有优异的光线传输性能。
其次，导光棒的包层和包层外护套在光传输中也起着重要的作用。
包层是用来包裹光导芯的材料，通常具有较低的折射率，以确保光线在光导芯内部进行全反射。
而包层外护套则是用来保护导光棒的结构，增加其机械强度和耐磨性，同时也可以提高导光棒的耐用性和稳定性。
最后，导光棒的应用非常广泛。
在光学传感领域，导光棒可以用于光纤传感器，实现对温度、压力、应变等物理量的测量。
在照明领域，导光棒可以用于LED照明系统，实现光线的均匀分布和扩散。
在显示领域，导光棒可以用于背光源，提高液晶显示器的亮度和均匀性。
此外，导光棒还可以应用于医疗、通信、汽车等多个领域，发挥着重要的作用。
总之，导光棒原理是基于全反射的光学原理，利用光导芯、包层和包层外护套实现光线的传输。
导光棒在光学传感、照明、显示等领域具有广泛的应用前景，为各种光学器件的性能提升和功能拓展提供了重要支持。
希望本文能够帮助读者更好地理解导光棒原理，并对其应用产生更多的启发和思考。
光纤的导光原理
3. 在光导纤维内传播的光线，其方向与纤维表面的法线 所成夹角如果大于某个临界角度，如图5-18所示。 则将在内外两层之间产生多次-18 光的全反射
图5-19 光在光纤中的传播
在传输过程中没有折射能量损失！
4.光纤的组成
纤芯
覆盖直径100—150微 米的包层和涂敷层，如 图所示，包层的折射率 比纤芯略低，并要求芯 料和涂层的折射率相差 越大越好
光纤的导光原理
1.光的全反射：当入射光的角度达到或超 过某一角度时，折射光会消失，入射光全 部被反射回来，这就是光的全反射。 2.光纤的原理：光导纤维简称光纤，是利用光的全反射原理 制作的一种新型光学元件，是由两种或两种以上折射率不同 的透明材料通过特殊复合技术制成的复合纤维。它可以将一 种讯息从一端传送到另一端，是让讯息通过的传输媒介。
包层
涂敷层
5.光导纤维按材质分类
无机光导纤维
单组分（石英）： 四氯化硅，三氯氧磷，三溴化硼 多组分： 二氧化硅，三氧化二硼，硝酸钠， 氧化铊等
高分子光导纤维
包皮鞘材：组成外层，主要 含氟聚合物或有机硅聚合物
6.光纤的应用
光纤通信是现代通信网的主要传输手段， 除此之外光纤还在医学领域也有着举足轻重的 作用，我们看到的各种漂亮的灯光效果都是纤 维的成果。
谢谢观看
光纤导光柱
光纤导光柱概述光纤导光柱是一种利用光纤的传导特性将光信号引导和聚焦的装置。
它由一束光线进入光纤，通过光纤的折射作用在另一端实现输出，实现了对光信号的传输和控制。
本文将对光纤导光柱的原理、结构、应用领域和未来发展进行全面、详细、完整地探讨。
原理光纤导光柱的工作原理基于光的折射和全反射现象。
当光线从一种密度较高的介质进入到密度较低的介质时，会发生折射。
在光纤中，当光线斜向入射到光纤的束腰处时，由于光纤内外介质折射率不同，光线被弯曲传播。
当光线角度足够小或光线的折射角度超过了临界角时，发生全反射现象。
通过控制光线的入射角度和光纤的结构参数，可以达到将光信号聚焦输出的效果。
结构光纤导光柱的结构一般包括光纤、外壳、透镜等组成部分。
光纤光纤是光纤导光柱的核心部分，常用的光纤材料有石英、玻璃等。
光纤的直径一般为几个至几十个微米，具有高折射率和低衰减特性，能够有效地传输光信号。
外壳外壳是光纤导光柱的保护层，一般由金属或塑料制成。
外壳的设计应能够保护光纤不受外界环境干扰，并具备较高的机械强度和耐温性能。
透镜透镜是光纤导光柱的光学组件，用于调节和聚焦光线。
透镜的种类有多种，如凸透镜、凹透镜等。
不同的透镜可以实现不同的光学效果，根据具体应用需求进行选择。
应用领域光纤导光柱在各个领域都有广泛的应用，以下列举几个常见的应用领域。
医学领域在医学领域，光纤导光柱可用于光学显微镜、内窥镜等医疗设备中。
通过光纤导光柱可以将光信号引导到病灶部位进行观察和诊断，避免了传统手术中的创伤和疼痛。
通信领域光纤导光柱是光通信系统中的重要组件之一。
通过光纤导光柱可以实现光信号的传输和传导，提高通信的速度和质量。
工业领域在工业领域，光纤导光柱可应用于激光切割、焊接等工艺中。
通过精准的光纤导光柱，可以实现对工件的精细加工和控制。
科研领域在科研领域，光纤导光柱常用于光学实验中。
通过光纤导光柱可以精确控制和聚焦光信号，实现对光学现象的研究和分析。
未来发展随着科技的进步和需求的不断增加，光纤导光柱将有更广泛的应用和发展。
光子晶体光纤的导光原理
光子晶体光纤的导光原理1.引言1.1 概述概述：光子晶体光纤作为一种新型的光纤传输介质，具有独特的结构和出色的光导特性。
它采用光子晶体结构，通过调控光子晶体中的周期性折射率变化，实现对光信号的高效导引和传输。
与传统的光纤相比，光子晶体光纤在光导性能上具有明显的优越性，因此在光通信、光传感等领域有着广泛的应用前景。
本文将从光子晶体光纤的基本原理和导光机制两个方面进行探讨。
首先，我们将介绍光子晶体光纤的基本原理，包括其结构特点、制备方法和光学性质等方面的内容。
其次，我们将重点探讨光子晶体光纤的导光机制，包括全内反射、布喇格散射和空气孔径调制等关键技术的原理及其对光信号传输的影响。
通过对光子晶体光纤的导光原理的深入研究，可以更好地理解其优越的光导特性，并为其在光通信、光传感等领域的应用提供理论指导和技术支持。
此外，我们还将展望光子晶体光纤在未来的发展趋势，以及可能遇到的挑战和解决方案。
综上所述，本文旨在全面介绍光子晶体光纤的导光原理，为读者深入了解和应用光子晶体光纤提供参考。
1.2文章结构文章结构部分的内容可以如下所示：1.2 文章结构本文主要围绕光子晶体光纤的导光原理展开讨论。
为了使读者更好地理解这个主题，本文将分为引言、正文和结论三个部分。
引言部分将首先对光子晶体光纤进行概述，介绍其基本特点和应用领域。
然后，本文将给出文章结构的总体概述，为读者提供一个整体的框架。
正文部分将重点讨论光子晶体光纤的基本原理和导光机制。
在2.1节中，将详细介绍光子晶体光纤的基本原理，包括其构造和组成材料。
然后，2.2节将深入讨论光子晶体光纤的导光机制，解释光信号在光纤中的传输过程，并探讨其与传统光纤的区别和优势。
结论部分将对文章进行总结，并展望光子晶体光纤在未来的发展前景。
3.1节将总结本文的要点和主要观点，强调光子晶体光纤在光通信和光传感领域的重要性。
而3.2节将展望光子晶体光纤技术未来的发展方向和可能的应用领域，为读者提供一个展望未来的思考。
