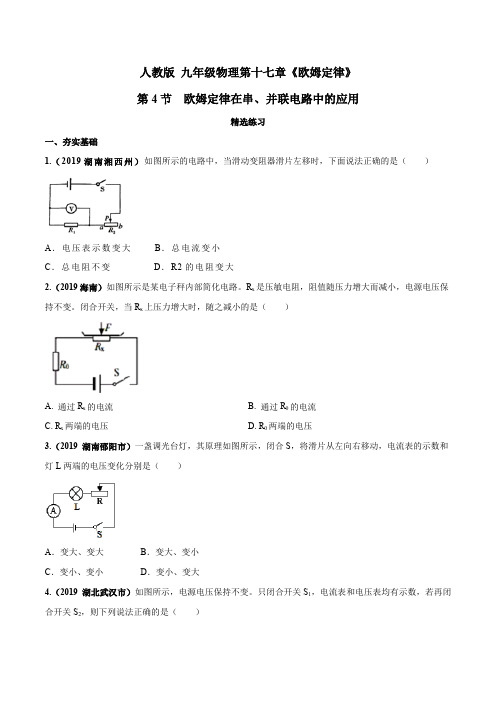

专题17.4 欧姆定律在串、并联电路中的应用(精选练习)(原卷版)
人教版九年级物理第十七章《欧姆定律》第4节欧姆定律在串、并联电路中的应用精选练习一、夯实基础1.（2019湖南湘西州）如图所示的电路中，当滑动变阻器滑片左移时，下面说法正确的是（）A．电压表示数变大B．总电流变小C．总电阻不变D．R2的电阻变大2.（2019海南）如图所示是某电子秤内部简化电路。
R x是压敏电阻，阻值随压力增大而减小，电源电压保持不变。
闭合开关，当R x上压力增大时，随之减小的是（）A. 通过R x的电流B. 通过R0的电流C. R x两端的电压D. R0两端的电压3.（2019 湖南邵阳市）一盏调光台灯，其原理如图所示，闭合S，将滑片从左向右移动，电流表的示数和灯L两端的电压变化分别是（）A．变大、变大B．变大、变小C．变小、变小D．变小、变大4.（2019 湖北武汉市）如图所示，电源电压保持不变。
只闭合开关S1，电流表和电压表均有示数，若再闭合开关S2，则下列说法正确的是（）A．电流表示数变大，电压表示数变小B．电流表示数变小，电压表示数不变C．电压表示数与电流表示数的比值变小D．电压表示数与电流表示数的比值不变5.（2019淄博市）（多选）如图所示，电源电压为5V，闭合开关S，电压表的示数为1V。
则（）A. 通过灯泡L1的电流比L2的电流大B. 灯泡L1两端的电压是1VC. 灯泡L1和L2的电阻之比是4∶1D. 若灯泡L2灯丝烧断，电压表示数为零6.(2019北京) 图6所示的电路中，电源两端电压保持不变，当开光S闭合时，灯L正常发光，如果将滑动变阻器的滑片P向右滑动，则下列说法中正确的是( )A. 电流表的示数变大，灯L变亮B. 电流表的示数变大灯L变暗C. 电流表的示数变小，灯L变亮D. 电流表的示数变小，灯L变暗7.(2019 福建省)如图电源电压恒定，R1= 12Ω R2=6Ω R3是定值电阻。
闭合开关S1，单刀双掷开关S2接a时电流表的示数为0.6 A，接b时电流表的示数可能为( )A. 0.3 AB. 0.6 AC. 0.9 AD. 1.2 A8.（2019 成都）如图所示.电源电压不变,开关s闭合后,把滑片P向右移动.则滑动变阻器接入电路的阻值将, 电压表示数将。

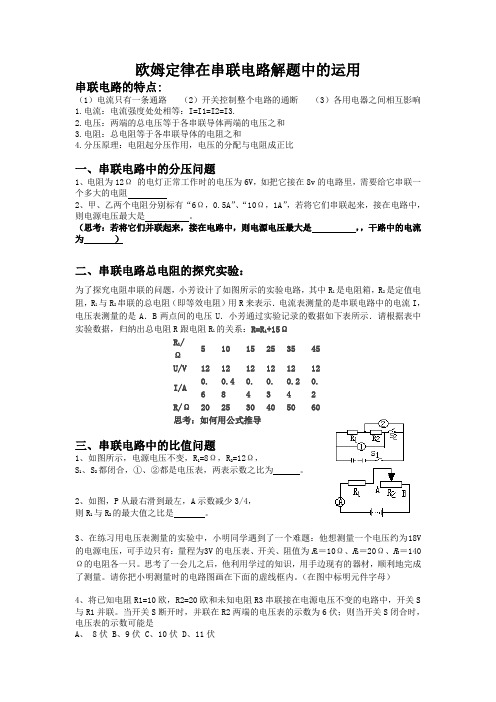

欧姆定律在串联电路解题中的应用Word版
欧姆定律在串联电路解题中的运用串联电路的特点:（1）电流只有一条通路（2）开关控制整个电路的通断（3）各用电器之间相互影响1.电流：电流强度处处相等：I=I1=I2=I3.2.电压：两端的总电压等于各串联导体两端的电压之和3.电阻：总电阻等于各串联导体的电阻之和4.分压原理：电阻起分压作用，电压的分配与电阻成正比一、串联电路中的分压问题1、电阻为12Ω 的电灯正常工作时的电压为6V，如把它接在8v的电路里，需要给它串联一个多大的电阻2、甲、乙两个电阻分别标有“6Ω，0.5A”、“10Ω，1A”，若将它们串联起来，接在电路中，则电源电压最大是。
（思考：若将它们并联起来，接在电路中，则电源电压最大是，，干路中的电流为）二、串联电路总电阻的探究实验：为了探究电阻串联的问题，小芳设计了如图所示的实验电路，其中R1是电阻箱，R2是定值电阻，R1与R2串联的总电阻（即等效电阻）用R来表示．电流表测量的是串联电路中的电流I，电压表测量的是A．B两点间的电压U．小芳通过实验记录的数据如下表所示．请根据表中实验数据，归纳出总电阻R跟电阻R1的关系：R=R1+15ΩR1/Ω51015253545U/V121212121212I/A 0.60.480.40.30.240.2R/Ω202530405060思考：如何用公式推导三、串联电路中的比值问题1、如图所示，电源电压不变，R1=8Ω，R2=12Ω，S1、S2都闭合，①、②都是电压表，两表示数之比为。
2、如图，P从最右滑到最左，A示数减少3/4，则R1与R2的最大值之比是。
3、在练习用电压表测量的实验中，小明同学遇到了一个难题：他想测量一个电压约为18V 的电源电压，可手边只有：量程为3V的电压表、开关、阻值为R1＝10Ω、R2＝20Ω、R3＝140Ω的电阻各一只。
思考了一会儿之后，他利用学过的知识，用手边现有的器材，顺利地完成了测量。
请你把小明测量时的电路图画在下面的虚线框内。
2024年中考物理专题复习—滑动变阻器范围问题详解
2024年中考物理专题复习—滑动变阻器范围问题详解例题：如图所示，电源电压恒为4.5V，定值电阻R1规格为“10Ω0.5A”，滑动变阻器R2规格为“20Ω1A”，电流表的量程为0~0.6A，两个电压表的量程均为0~3V，在保证电路安全的条件下，问：滑动变阻器的阻值范围以及电表取值范围？解析：详细过程如下：（1）先定性分析变化情况，再根据欧姆定律定量计算：真题演练1.（2023四川达州）如图所示，灯泡规格为“5V2.5W ”（灯丝电阻不随温度变化），滑动变阻器规格为“50Ω1A ”，电流表所选量程为“0~0.6A ”，电压表所选量程为“0~3V ”，电源电压恒为9V ，闭合开关，在保证电路中各元件安全的情况下，下列表述正确的是（）A .该电路消耗的最大功率为4.5WB .滑动变阻器允许连入电路的阻值范围为8Ω~50ΩC .通过移动滑动变阻器的滑片可以使小灯泡正常发光D .滑动变阻器两端的电压变化范围为6V~7.5V 【答案】D2.（2023四川遂宁）如图甲所示电路，电源电压恒定，R 1为定值电阻，滑动变阻器R 2铭牌上标有“120Ω0.8A ”的字样，电流表量程0~0.6A ，电压表量程0~15V 。
在保证电路安全的前提下，移动滑动变阻器滑片，经测量分析，得出R 2的电功率P 与其两端电压U 的关系如图乙。
则下列说法正确的是（）A.电源电压为16VB.R1的阻值为25ΩC.电路总功率的最大变化量为10.8WD.滑动变阻器允许接入电路的阻值范围为10Ω~100Ω【答案】D3.（2023·辽宁抚顺、铁岭）（多选）如图所示电路，定值电阻R0为40Ω，滑动变阻器允许通过的最大电流为0.4A，当滑动变阻器的滑片P在最右端时，先闭合开关S，电流表示数为0.1A，再闭合开关S1，电流表示数为0.2A，在保证电路元件安全的条件下，将滑动变阻器的滑片向左最大范围移动。
下列说法正确的是（）A.电源电压为8VB.滑动变阻器连入电路的阻值范围是~C.定值电阻的功率为0.8WD.通电1min，整个电路消耗的电能最多为120J【答案】BD4.（2023·黑龙江齐齐哈尔）（多选）如图所示电路，电源电压为4.5V且恒定。
《欧姆定律在串、并联电路中的应用》课件
课外作业
1、课本85页动手动脑学物理 2、练习册第十七章第四节
I1 R1 I2 R2 I 等效于
U1
U2
IR U
U
由欧姆定律得： U1=I1R1 U2=I2R2
U=IR
由串联电路可知： U =U1+U2 I=I1=I 2
所以： IR=I1R1+I2R2
即：
R=R1+R2
结论：串联电路的总电阻等于各电阻之和.
在串联电路中 R=R1+R2
2.电阻的并联 I1 R1
解:（1）已知 U=6 V，R1 =10Ω ，R2 = 50Ω .
∴ I U 6V 0.1A R1 R2 10 50
（2）已知 U=6 V，R1 =10Ω ，R3= 20Ω .
∴ I ' U 6V 0.2A R1 R3 10 20
由上面的例题可以看出，串联电路 中通过某个电阻的电流或串联电路的电 流，等于电源两端电压除以各分电阻之 和.另外还可以看出，当串联电路中的 一个电阻改变时，电路中的电流及另一 个电阻两端的电压都会随之改变. 很多 实际电路都利用了串联电路的这一特点.
I I2 R2
U
由欧姆定律得：
等效于 I
I U R
I1
U1 R1
R
U
I2
U2 R2
由并联电路可知： I=I1+I 2 U =U1=U2
所以：
U U1 U2 R R1 R2
即： 1 1 1
R R1 R2
结论：并联电路总电阻的倒数等于各电阻
倒数之和。
二、例题分析
例题1 如图所示，电阻R1为10Ω，电源两端电 压为6V.开关S闭合后，求:（1）当滑动变阻器R接入 电路的电阻R2为50Ω时，通过电阻R1的电流I； （2）当滑动变阻器接入电路的电阻R3为20Ω时，通 过电阻R1的电流I ′ ；
2023年中考物理复习《欧姆定律在串、并联电路计算中的应用题型归类及解题技巧》
欧姆定律在串、并联电路计算中的应用题型归类及解题技巧【题型归类】一、串、并联电路中的计算方法指引：利用欧姆定律解题时要注意：（1）上下标要统一。
在实际电路中，往往有几个用电器，即使是同一个用电器，在不同时刻的I、U 值也不同，因此在应用欧姆定律解题时应对同一用电器同一时刻的I、U值标上统一的上下标，以避免张冠李戴。
（2）单位统一。
欧姆定律中的各物理量的单位一定要统一。
例如有kV、mA 等单位时，要注意换成V、A。
【例1】如图甲所示的电路，电源电压保持不变。
闭合开关S，调节滑动变阻器的滑片，使其从最右端向左滑动到a点时，小灯泡恰好正常发光。
在图乙中绘制出电流表与两电压表示数关系的图象，则电源电压为______V，滑动变阻器的最大阻值为_______Ω，小灯泡正常发光时的电阻为_______Ω。
二、I-U关系图像方法指引：I-U关系图像是一条直线时，说明是定值电阻，阻值不发生变化；I-U图像是曲线的，说明是非定值电阻，阻值会发生变化，该图像上的每个点表示的都是在该位置时对应的电阻值，故计算时只能从图像中读出相应的电流、电流值代入计算。
【例2】如图甲所示电路，电源电压为6V且不变，R为定值电阻。
闭合开关S，将滑动变阻器R的滑片P从a端向b端移动过程中，电压表和电流表的示数变化情况如乙图所示。
则（）A.定值电阻的阻值是20ΩB.滑动变阻器的最大阻值是10ΩC.当滑动变阻器的滑片P在中点时，两电表的示数对应于乙图中的“B”点D.当滑动变阻器的滑片P在中点时，两电表的示数对应于乙图中的“C”点三、比值的计算 方法指引： 串联电路的分压规律：111222U IR R U IR R == 并联电路的分流规律：1221U R U R = 【例3】如图所示，滑动变阻器R 2的最大阻值与定值电阻R 1相等。
闭合开关S ，当滑片P 在a 端时，电压表示数为2V ，则电源电压为_______V ， 此时电流表示数为I 1，当滑片P 在R 2的中点时，电流表示数为I 2，则I 1：I 2=________。
欧姆定律在串并联电路中的应用
欧姆定律在串并联电路中的应⽤
欧姆定律的应⽤：判断电表测量对象、确定电压和电流随滑动变阻器电阻变化情况、求滑动变阻器最⼤最⼩值、根据电路特点利⽤欧姆定律进⾏计算等。
欧姆定律的应⽤
1、电表⽰数变化问题
（1）判断电路串并联
（2）判断电表测量对象
（3）滑动变阻器变⼤变⼩
（4）利⽤欧姆定律逐个判断
2、电路变化最值问题
（1）动态电路电表变化范围
只需要取左右两个极限状况分别计算即可。
（2）动态电路滑动变阻器变化范围
①确定电压和电流随滑动变阻器电阻变化情况。
②找出电压、电流最⼤值，谁先死了关注谁。
③求滑动变阻器最⼤最⼩值。
3、欧姆定律综合计算
（1）⽆论多复杂的电路图都转化成等效电路图进⾏求解即可。
（2）电路中的不变量和相等的量进⾏辅助计算。
（3）根据电路特点利⽤欧姆定律进⾏计算。
4、电表变化量问题
（1）对于定值电阻来说△U/△I等于它本⾝的阻值⼤⼩。
（2）对于变化的电阻来说，△U/△I等于与之串联的定值电阻值。
串联并联的欧姆定律
电流：
串联：I1=I2=I总
并联：I1+I2=I总
电压：
串联：U1+U2=U3
并联：U1=U2=U总
电阻：
串联：R1×R2/R1+R2（仅限两个电阻器）并联：1/RI+2/R2+3/R3+1/Rn(多个电阻器)串联分压：U1/U2=R1/R2
并联分流：I1/I2=R1/R2。
第8讲 欧姆定律五(探究电流、电压、电阻之间的关系)(原卷版)
初中物理电学满分训练营15讲第八讲欧姆定律五--探究电流、电压、电阻之间的关系教学目标1．掌握探究“电流与电阻、电压三者间的关系”实验知识点一常见题型及考法1．连接电路前将开关：2．滑动变阻器器的作用：3．画电路图电路图、连接实物图4．电路故障5．读数、计算6．得出结论【经典例题一】1．小侨要探究电流与电压和电阻的关系，他的实验器材有：6V的电源、电流表（“0～0.6A”、“0～3A”）、电压表（“0～3V”、“0～15V“），定值电阻（5Ω、10Ω、20Ω、30Ω）、滑动变阻器A（“10Ω1A”）、滑动变阻器B（“20Ω1A”）、滑动变阻器C（“50Ω2A”）、开关和导线若干，如图。
（1）电压表和电流表使用之前要先；（2）图甲是小侨未完成的实验电路，请你用笔画线代替导线将电路补充完成，要求滑片向右移动时电流表示数变大；（3）每次实验开始前，小侨应该将滑动变阻器的滑片移动到最端（选填“左”或“右”）；（4）连接好电路后闭合开关，发现电流表无示数、电压表有示数且接近电源电压，电路可能发生的故障是A．定值电阻断路B．滑动变阻器断路C．定值电阻短路D．滑动变阻器短路（5）排除电路故障后，小侨首先探究“电流和电阻”的关系，当定值电阻为5Ω时，调节滑动变阻器，使电压表示数为3V，记录电流表示数，再换上10Ω的定值电阻，调节滑动变阻器，最终电流表示数应为A；再换上20Ω、30Ω的电阻重复实验，除保护电路外，滑动变阻器在这个实验中的作用是；（6）探究“电流与电压”关系实验时，小侨将实验数据记录在下表中，第2次实验的电流如图乙所示，为A；由实验数据可知，电阻一定时，电流与电压成比；12345U/V1 1.5234I/A0.100.150.200.300.40（7）小侨多次实验得到了多组实验数据，这样做的目的是；A．寻找普遍规律B．求平均值减小误差（8）为了完成表中实验数据，小侨应该选择滑动变阻器（选填“A”“B”或“C”）。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
17.4 欧姆定律在串并联电路中的应用（五）
第5课时 滑动变阻器的取值范围
当滑动变阻器移动时，会引起电路中的电流以及用电器两端的电压变化，如果电路中的电流或电压超过
允许的最大值，则会损坏电路元件，所以为了保护电路元件的安全，滑动变阻器有最大值和最小值的限制。
一、串联电路中滑动变阻器的取值范围
（1）电压表与定值电阻并联
当滑动变阻器取最小值时，电路中的电流达到最大值，所以滑动变阻器的最小值由电路中的允许通过的最
大电流决定；滑动变阻器的最大值没有限制，取量程的最大值。
（2）电压表与滑动变阻器并联
当滑动变阻器取最小值时，电路中的电流达到最大值，所以滑动变阻器的最小值由电路中的允许通过的最
大电流决定。当滑动变阻器连入电路的阻值变大时，电压表的示数也会变大，所以滑动变阻器的最大值由
电压表的最大量程决定。
二、并联电路中滑动变阻器的取值范围
并联电路中，由于各支路两端的电压等于电源电压，所以电压表的安全问题一般不会考虑。滑动变阻器的
阻值范围主要由支路或者干路的电流表的量程决定。
一、串联电路中滑动变阻器的取值范围
(1) 电压表与定值电阻并联
例1．标有“2V 0.5A”字样的小灯泡和标有“201A”字样的滑动变阻器。连接在如图所示的电路中。已知
电源电压为6V，电流表的量程为“00.6A”。电压表的量程为“03V”。闭合开关。移动滑动变阻器滑片。
在不烧坏各元件的前提下求：
滑片的移
动方向
所在支路电阻大（小） 所在支路电流小（大） 干路电流
小（大）
另一条支路电压、电阻和电
流都不变，不受影响
（1）电流表的取值范围；
（2）变阻器的取值范围；
例2．在如图所示的电路中，电源电压保持不变。电路中滑动变阻器上标有“202A”字样，电流表的量程
为0~0.6A，电压表的量程为0~3V，电阻1R的阻值为4．当滑片在滑动变阻器的最右端a点时，闭合电
键S，电压表的示数为1.5V，求：
（1）通过电阻1R的电流。
（2）电源电压。
（3）为了保证电路能正常工作及各电表不致损坏，滑动变阻器的取值范围。
(2)电压表与滑动变阻器并联
例3．如图所示电路，电源电压4.5UV且保持不变，15R，滑动变阻器的最大阻值为20，电流表量
程为0~0.6A，电压表的量程为0~3V，通过分析计算：说明滑动变阻器2R允许的取值范围。
例4．在如图所示电路中，电源电压为9v不变，电压表量程0~3伏、电流表量程0~0.6安，定值电阻
1
20R
欧，滑动变阻器标有“152A”字样。闭合电键。求：
①电流表的读数为0.4安时，电阻1R两端的电压。
②滑动变阻器2R允许接入的电阻范围。
二、并联电路中滑动变阻器的取值范围
例5．如图所示，电源电压为6V，16R，2R为010的滑动变阻器，电流表的量程为03A，合上S后
移动滑片，求：
（1）电流表最小示数是多大？
（2）为保证电流表的安全，变阻器接入电路的阻值范围多大？
例6. 在如图所示的电路中，2R为0~50的变阻器，合上开关后，1V的示数为6V，A表的示数为2A，
1
A
的示数为0.5A．求：
（1）电阻1R的阻值；
（2）变阻器2R连入电路部分的阻值；
（3）如果A表的量程为0~3A，1A表的量程为0~0.6A，为了不使电表损坏，变阻器连入电路的阻值应在
什么范围内？
三、综合运用
例7. 如图所示的电路中，电源电压恒为6V，电阻1R的阻值为2，滑动变阻器2R上标有“103A”的字样，
小灯泡L上标有“6V3W”的字样，电流表的量程为03A。
（1）当开关1S、2S、S都闭合时，电流表的示数为2A，求流过2R 的电流大小；
（2）当开关1S、2S都断开，S闭合时，为了确保测量准确，要求电流表示数不大于其量程的23，求滑动变
阻器2R接入电路的最小阻值。
1. 如图所示的电路中，小灯泡L标有“3V6”字样，电流表的量程为00.6A，电压表的量程为03V，滑
动变阻器的最大阻值为30，电源电压为4V（设灯泡的电阻不随温度的变化而改变），求：
（1）当滑动变阻器接入的电阻为14时，通过灯泡的电流为多少？
（2）在确保安全的情况下，滑动变阻器的取值范围是多少？
2. 如图所示电路，电源电压为7.5V且保持不变，电阻110R，滑动变阻器2R的阻值变化范围为0~100，
电流表量程为0~0.6A，电压表量程为0~3V．求滑片移动时，变阻器的取值范围。
3. 如图所示，电源电压保持不变。电路中滑动变阻器上标有“20 2A”字样，电流表的量程为0~0.6A，电
压表的量程为0~3V，电阻1R的阻值为10．当滑片在滑动变阻器的最右端a点时，闭合开关电压表的示数
为2V，求：
（1）电源电压。
（2）为了保证电路能正常工作及各电表不致损坏，滑动变阻器的取值范围。
4. 如图所示，电源电压为6V，小灯泡标有“4V 10Ω”的字样，定值电阻20R，不考虑温度对灯丝电阻的
影响，滑动变阻器上标有“0~20，1A”字样。求：
（1）若只闭合S，1S时，电路中电流的最小值是多少？
（3）若电流表的测量范围为0~0.6A，电压表的测量范围为0~3V，当只闭合S与2S时，在不损坏用电器
的前提下，求滑动变阻器的取值范围。
5．（2019•兰州）如图所示的电路中，电源电压恒定，灯泡L上标有“6V 12Ω”的字样，1R为定值电阻，滑动
变阻器2R上标有“100.8A”的字样，电流表A的量程为0~3A，电压表V的量程为0~3V，忽略温度对灯
丝电阻的影响。求：
（1）闭合S、1S与2S时，灯泡L正常发光，电流表A的示数为1.5A，求电源电压U和1R的阻值；
（2）闭合S，断开1S与2S时，在确保电路安全的前提下，求滑动变阻器2R接入电路的阻值范围。
6．如图所示，0R是阻值为80的定值电阻，R为滑动变阻器，其上标有“1003A”字样，电流表1A的量
程为0~0.6A，电流表2A的量程为0~3A，灯泡上标有“8V 40Ω”字样。
求：
（1）灯泡的额定电流；
（2）闭合开关S，断开开关1S、2S时，灯泡正常发光，求电源电压的大小；
（3）开关S、1S、2S都闭合时，在不损坏电流表的前提下，求滑动变阻器R接入电路的阻值范围。
7. 如图所示，电源电压恒定不变，小灯泡L上标有“6V 12Ω”字样，已知112R，滑动变阻器2R的最大阻
值为20，电流表量程为00.6A，电压表量程为03V，灯泡电阻不随温度变化，求：
（1）闭合1S、2S，断开3S，滑动变阻器滑片在最右端时，电路的总电阻是多少？
（2）保持滑片P不动，断开1S、2S、3S，此时灯泡的电流为0.25A，求电源电压是多大？
（3）只闭合3S，要保证电路中各元件安全，求滑动变阻器2R的取值范围。
8. 如图所示，L是标有“2V，0.5A”字样的灯泡（忽略温度对灯泡电阻的影响），电流表1A，电流表A的量
程均为0~0.6A，电源电压保持不变。将滑动变阻器的滑片P滑至b端。
（1）求小灯泡的阻值
（2）闭合1S、2S电压表示数为6.0V，电流表1A的示数为0.10A，电流表A的示数为0.30A．求滑动变阻器
的最大阻值；
（3）断开1S，2S，为了保证电路的安全，求滑动变阻器的阻值取值范围。
9. 如图甲所示电路，电源电压保持不变，小灯泡标有“6V 12Ω”。只闭合开关S，调节滑动变阻器滑片，从
B
端向左滑至某一位置时，小灯泡正常发光，两次电压表指针位置未发生变化（电压表量程可改变），如
图丙所示，而电流表示数变化了0.4A．滑动变阻器标有“1A”字样，灯丝电阻不随温度改变。求：
（1）小灯泡的电阻。
（2）电源电压。
（3）闭合开关S、1S，断开2S，各电表量程均可更换，移动滑动变阻器滑片，在各电表及元件安全条件下，
滑动变阻器的取值最大范围为多少。
