ASME BI 16.5 CLASS 300 WN

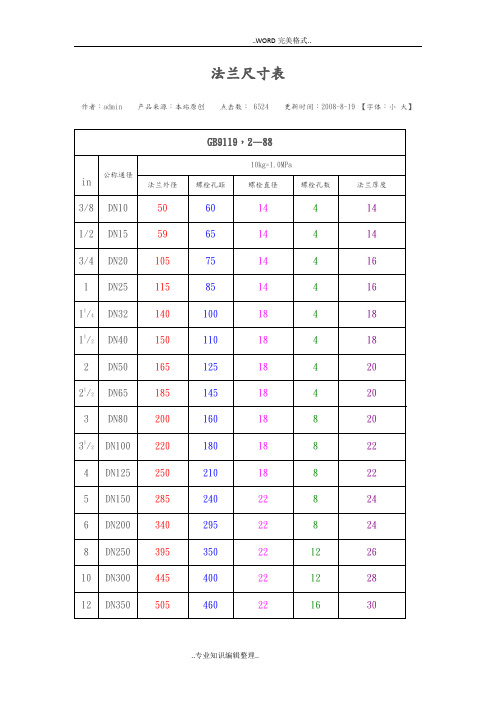

法兰尺寸对照表
法兰尺寸对照表文稿归稿存档编号：[KKUY-KKIO69-OTM243-OLUI129-G00I-FDQS58-法兰尺寸表作者：产品来源：本站原创点击数： 6524?更新时间：2008-8-19 【字体：】法兰制造标准作者：产品来源：本站原创点击数： 753?更新时间：2008-8-19 【字体：】法兰结构图作者：产品来源：本站原创点击数： 436?更新时间：2008-8-19 【字体：】法兰标准体系作者：产品来源：本站原创点击数： 331?更新时间：2008-8-19 【字体：】法兰标准体系管道法兰按与管子的连接方式可分为五种基本类型：平焊法兰、对焊法兰、螺纹法兰、承插焊法兰、松套法兰。
法兰的密封面型式有有多种，一般常用有凸面（RF）、凹面（FM）、凹凸面（MFM）、榫槽面（T G）、全平面（FF）、环连接面（RJ）。
相应材质：20#、A105、Q235A、12Cr1MoV、16MnR、15CrMo、18-8、321、304、304L、316、316L等。
一、美标ANSIBI605、WN、SO、SW、PL、BL、TH、LJ。
二、日标JIS、B2220。
三、德标DIN、2527-2635四、欧洲系列、国行标准。
HG20615-97<-->HG20614-97五、美洲系列、国行标准。
HG20615-97<-->HG20635-97六、国家标准。
GB9122-GB9123-88七、石化、机械部标准。
JI81-86-59-94、JB2555-79八、电力部标准。
GD-87 DG-78九、化工部标准。
HGJ44-76-91 HG5010-5028-58十、压力容器法兰。
JB/T 4700-4707-2000法兰制造流程作者：产品来源：本站原创点击数： 259?更新时间：2008-8-19 【字体：】法兰产品系列作者：产品来源：本站原创点击数： 185?更新时间：2008-8-19 【字体：】。
法兰尺寸对照表
法兰尺寸表作者：admin产品来源：本站原创点击数： 6524 更新时间：2008-8-19 【字体：小大】法兰制造标准作者：admin产品来源：本站原创点击数： 753 更新时间：2008-8-19 【字体：小大】法兰结构图作者：admin产品来源：本站原创点击数： 436 更新时间：2008-8-19 【字体：小大】法兰标准体系作者：admin产品来源：本站原创点击数： 331 更新时间：2008-8-19 【字体：小大】法兰标准体系管道法兰按与管子的连接方式可分为五种基本类型：平焊法兰、对焊法兰、螺纹法兰、承插焊法兰、松套法兰。
法兰的密封面型式有有多种，一般常用有凸面（RF）、凹面（FM）、凹凸面（MFM）、榫槽面（TG）、全平面（FF）、环连接面（RJ）。
相应材质：20#、A105、Q235A、12Cr1MoV、16MnR、15CrMo、18-8、321、304、304L、316、316L等。
一、美标ANSIBI605、WN、SO、SW、PL、BL、TH、LJ。
二、日标JIS、B2220。
三、德标DIN、2527-2635四、欧洲系列、国行标准。
HG20615-97<-->HG20614-97五、美洲系列、国行标准。
HG20615-97<-->HG20635-97六、国家标准。
GB9122-GB9123-88七、石化、机械部标准。
JI81-86-59-94、JB2555-79八、电力部标准。
GD-87 DG-78九、化工部标准。
HGJ44-76-91 HG5010-5028-58十、压力容器法兰。
JB/T 4700-4707-2000法兰制造流程作者：admin产品来源：本站原创点击数： 259 更新时间：2008-8-19 【字体：小大】法兰产品系列作者：admin产品来源：本站原创点击数： 185 更新时间：2008-8-19 【字体：小大】。
ASME磅级CLASS与国标PN的对照表
ASME磅级CLASS与国标PN的对照表在设计或采购中，经常会碰到，如法兰或阀门的美标连接磅级如CL1500.很想知道各磅级对应PN 多少。
CL150，300，400，600，800，900，1200，1500，2500，3000各对应PN是多少MPa？化工部标准HG/T 20615-97 第4部分 公称压力 "法兰的公称压力PN包括下列六个等级2.0MPa(Class 150)、5.0MPa(Class 300)、11.0MPa(Class 600)、15.0MPa(Class 900)、26.0MPa(Class 1500)、42.0MPa(Class 2500)"Class800、1200都是用上述ANSI标准插值推导出来的，始作俑者应该是 API 602, Class3000 6000 9000 还有2000 则是出自ANSI/ASME B16.11的，那是对承插焊和螺纹管件的规定，跟压力管道上法兰的PN没有任何明确的对应关系。
Psi与MPa换算psi是压力单位，定义为英镑/平方英寸，145psi=1MPa(PSI这个单位的数值乘以0.007就是MPa 数)PSI英文全称为Pounds per square inch。
P是磅pound，S是平方square，I是英寸inch。
把所有的单位换成公制单位就可以算出：1bar≈14.5psi ,1psi=6.895kPa=0.06895bar 欧美等国家习惯使用psi作单位.在中国，我们一般把气体的压力用“公斤”描述(而不是“斤”)，体单位是“kg/cm^2”,一公斤压力就是一公斤的力作用在一个平方厘米上。
而在国外常用的单位是“Psi”，具体单位是“lb/in2”, 就是“磅/平方英寸”，这个单位就像华氏温标(F )。
此外，还有Pa(帕斯卡，一牛顿作用在一平方米上)，KPa，Mpa，Bar，毫米水柱，毫米汞柱等压力单位。
1巴(bar)=0.1兆帕(MPa)=100千帕(KPa)=1.0197 公斤/平方厘米1标准大气压(ATM)=0.101325兆帕(MPa)=1.0333巴(bar)因为单位相差都很小，你又不是工程人员。
管道管件的压力等级
管道管件的压力等级管道或管件的压力等级如150LB、300LB，是如何确定的？150LB 300LB是美国ANSI划分压力等级的标准可以转换我国际习惯的PN1.6MPa 之类的看下面的转换关系。
class 150 300 400 600 800 900 1500 2500 LBMpa 1.6-2.0 2.5-5.0 6.3 10.0 13.0 15.0 25.0 42.0 MPA1.上述的描述是基于法兰的压力等级,美标为ANSI B16.5 B16.472.CLASS 的分类与国内的压力等级PN其意思类同,是基于某种材料在某个温度下的压力许用值作为基准来编制的,因此不能定义为所有材料和温度情况下的压力值3.PSI是一个英制计量单位,含义为磅/平方英寸,根据其定义可以和MPa等进行换算4. 在HG标准中,分别有两个表(欧洲体系和美洲体系)可以查阅: 钢制管法兰压力 - 温度等级,描述了材料\压力\温度之间的关系我们通常所用的PN，CLass，都是压力的一种表示方法，所不同的是，它们所代表承受的压力对应参照温度不同，PN欧洲体系是指在120℃下所对应的压力，而CLass美标是指在425.5℃下所对应的压力。
所以在工程互换中不能只单纯的进行压力换算，如CLass300#单纯用压力换算应是2.1MPa，但如果考虑到使用温度的话，它所对应的压力就升高了，根据材料的温度耐压试验测定相当于5.0MPa。
阀门的体系有2种：一种是德国（包括我国）为代表的以常温下（我国是100度、德国是120度）的许用工作压力为基准的“公称压力”体系。
一种是美国为代表的以某个温度下的许用工作压力为代表的“温度压力体系”美国的温度压力体系中，除150LB以260度为基准外，其他各级均以454度为基准。
150磅级（150psi=1MPa）的25号碳钢阀门在260度时候，许用应力为1MPa，而在常温下的许用应力要比1MPa大得多，大约是2.0MPa。
法兰尺寸对照表
法兰尺寸表作者：admin产品来源：本站原创点击数：6524 更新时间：2008-8-19 【字体：小大】法兰制造标准作者：admin产品来源：本站原创点击数：753 更新时间：2008-8-19 【字体：小大】法兰结构图作者：admin产品来源：本站原创点击数：436 更新时间：2008-8-19 【字体：小大】法兰标准体系作者：admin产品来源：本站原创点击数：331 更新时间：2008-8-19 【字体：小大】法兰标准体系管道法兰按与管子的连接方式可分为五种基本类型：平焊法兰、对焊法兰、螺纹法兰、承插焊法兰、松套法兰。
法兰的密封面型式有有多种，一般常用有凸面（RF）、凹面（FM）、凹凸面（MFM）、榫槽面（T G）、全平面（FF）、环连接面（RJ）。
相应材质：20#、A105、Q235A、12Cr1MoV、16MnR、15CrMo、18 -8、321、304、304L、316、316L等。
一、美标ANSIBI605、WN、SO、SW、PL、BL、TH、LJ。
二、日标JIS、B2220。
三、德标DIN、2527-2635四、欧洲系列、国行标准。
HG20615-97<-->HG20614-97五、美洲系列、国行标准。
HG20615-97<-->HG20635-97六、国家标准。
GB9122-GB9123-88七、石化、机械部标准。
JI81-86-59-94、JB2555-79八、电力部标准。
GD-87 DG-78九、化工部标准。
HGJ44-76-91 HG5010-5028-58十、压力容器法兰。
JB/T 4700-4707-2000法兰制造流程作者：admin产品来源：本站原创点击数：259 更新时间：2008-8-19 【字体：小大】作者：admin产品来源：本站原创点击数：185 更新时间：2008-8-19 【字体：小大】。
ASME磅级CLASS与国标PN的对照表
ASME磅级CLASS与国标PN的对照表在设计或采购中，经常会碰到，如法兰或阀门的美标连接磅级如CL1500.很想知道各磅级对应PN 多少。
CL150，300，400，600，800，900，1200，1500，2500，3000各对应PN是多少MPa？化工部标准HG/T 20615-97 第4部分 公称压力 "法兰的公称压力PN包括下列六个等级2.0MPa(Class 150)、5.0MPa(Class 300)、11.0MPa(Class 600)、15.0MPa(Class 900)、26.0MPa(Class 1500)、42.0MPa(Class 2500)"Class800、1200都是用上述ANSI标准插值推导出来的，始作俑者应该是 API 602, Class3000 6000 9000 还有2000 则是出自ANSI/ASME B16.11的，那是对承插焊和螺纹管件的规定，跟压力管道上法兰的PN没有任何明确的对应关系。
Psi与MPa换算psi是压力单位，定义为英镑/平方英寸，145psi=1MPa(PSI这个单位的数值乘以0.007就是MPa 数)PSI英文全称为Pounds per square inch。
P是磅pound，S是平方square，I是英寸inch。
把所有的单位换成公制单位就可以算出：1bar≈14.5psi ,1psi=6.895kPa=0.06895bar 欧美等国家习惯使用psi作单位.在中国，我们一般把气体的压力用“公斤”描述(而不是“斤”)，体单位是“kg/cm^2”,一公斤压力就是一公斤的力作用在一个平方厘米上。
而在国外常用的单位是“Psi”，具体单位是“lb/in2”, 就是“磅/平方英寸”，这个单位就像华氏温标(F )。
此外，还有Pa(帕斯卡，一牛顿作用在一平方米上)，KPa，Mpa，Bar，毫米水柱，毫米汞柱等压力单位。
1巴(bar)=0.1兆帕(MPa)=100千帕(KPa)=1.0197 公斤/平方厘米1标准大气压(ATM)=0.101325兆帕(MPa)=1.0333巴(bar)因为单位相差都很小，你又不是工程人员。
法兰尺寸对照表
法兰尺寸表作者：admin产品来源：本站原创点击数：6524 更新时间：2008-8-19 【字体：小大】法兰制造标准作者：admin产品来源：本站原创点击数：753 更新时间：2008-8-19 【字体：小大】法兰结构图作者：admin产品来源：本站原创点击数：436 更新时间：2008-8-19 【字体：小大】法兰标准体系作者：admin产品来源：本站原创点击数：331 更新时间：2008-8-19 【字体：小大】法兰标准体系管道法兰按与管子的连接方式可分为五种基本类型：平焊法兰、对焊法兰、螺纹法兰、承插焊法兰、松套法兰。
法兰的密封面型式有有多种，一般常用有凸面（RF）、凹面（FM）、凹凸面（MFM）、榫槽面（T G）、全平面（FF）、环连接面（RJ）。
相应材质：20#、A105、Q235A、12Cr1MoV、16MnR、15CrMo、18 -8、321、304、304L、316、316L等。
一、美标ANSIBI605、WN、SO、SW、PL、BL、TH、LJ。
二、日标JIS、B2220。
三、德标DIN、2527-2635四、欧洲系列、国行标准。
HG20615-97<-->HG20614-97五、美洲系列、国行标准。
HG20615-97<-->HG20635-97六、国家标准。
GB9122-GB9123-88七、石化、机械部标准。
JI81-86-59-94、JB2555-79八、电力部标准。
GD-87 DG-78九、化工部标准。
HGJ44-76-91 HG5010-5028-58十、压力容器法兰。
JB/T 4700-4707-2000法兰制造流程作者：admin产品来源：本站原创点击数：259 更新时间：2008-8-19 【字体：小大】作者：admin产品来源：本站原创点击数：185 更新时间：2008-8-19 【字体：小大】。
法兰尺寸对照表
法兰尺寸表作者：admin产品来源：本站原创点击数：6524 更新时间：2008-8-19 【字体：小大】法兰制造标准作者：admin产品来源：本站原创点击数：753 更新时间：2008-8-19 【字体：小大】法兰结构图作者：admin产品来源：本站原创点击数：436 更新时间：2008-8-19 【字体：小大】法兰标准体系作者：admin产品来源：本站原创点击数：331 更新时间：2008-8-19 【字体：小大】法兰标准体系管道法兰按与管子的连接方式可分为五种基本类型：平焊法兰、对焊法兰、螺纹法兰、承插焊法兰、松套法兰。
法兰的密封面型式有有多种，一般常用有凸面（RF）、凹面（FM）、凹凸面（MFM）、榫槽面（T G）、全平面（FF）、环连接面（RJ）。
相应材质：20#、A105、Q235A、12Cr1MoV、16MnR、15CrMo、18 -8、321、304、304L、316、316L等。
一、美标ANSIBI605、WN、SO、SW、PL、BL、TH、LJ。
二、日标JIS、B2220。
三、德标DIN、2527-2635四、欧洲系列、国行标准。
HG20615-97<-->HG20614-97五、美洲系列、国行标准。
HG20615-97<-->HG20635-97六、国家标准。
GB9122-GB9123-88七、石化、机械部标准。
JI81-86-59-94、JB2555-79八、电力部标准。
GD-87 DG-78九、化工部标准。
HGJ44-76-91 HG5010-5028-58十、压力容器法兰。
JB/T 4700-4707-2000法兰制造流程作者：admin产品来源：本站原创点击数：259 更新时间：2008-8-19 【字体：小大】作者：admin产品来源：本站原创点击数：185 更新时间：2008-8-19 【字体：小大】。
ASME磅级CLASS与国标PN的对照表
ASME磅级CLASS与国标PN的对照表ASME磅级CLASS与国标PN的对照表在设计或采购中，经常会碰到，如法兰或阀门的美标连接磅级如CL1500.很想知道各磅级对应PN 多少。
CL150，300，400，600，800，900，1200，1500，2500，3000各对应PN是多少MPa？化工部标准HG/T 20615-97 第4部分公称压力 "法兰的公称压力PN包括下列六个等级2.0MPa(Class 150)、5.0MPa(Class 300)、11.0MPa(Class 600)、15.0MPa(Class 900)、26.0MPa(Class 1500)、42.0MPa(Class 2500)"Class800、1200都是用上述ANSI标准插值推导出来的，始作俑者应该是 API 602, Class3000 6000 9000 还有2000 则是出自ANSI/ASME B16.11的，那是对承插焊和螺纹管件的规定，跟压力管道上法兰的PN没有任何明确的对应关系。
Psi与MPa换算psi是压力单位，定义为英镑/平方英寸，145psi=1MPa(PSI这个单位的数值乘以0.007就是MPa 数)PSI英文全称为Pounds per square inch。
P是磅pound，S是平方square，I是英寸inch。
把所有的单位换成公制单位就可以算出：1bar≈14.5psi ,1psi=6.895kPa=0.06895bar 欧美等国家习惯使用psi 作单位.在中国，我们一般把气体的压力用“公斤”描述(而不是“斤”)，体单位是“kg/cm^2”,一公斤压力就是一公斤的力作用在一个平方厘米上。
而在国外常用的单位是“Psi”，具体单位是“lb/in2”, 就是“磅/平方英寸”，这个单位就像华氏温标(F )。
此外，还有Pa(帕斯卡，一牛顿作用在一平方米上)，KPa，Mpa，Bar，毫米水柱，毫米汞柱等压力单位。
压力-温度额定值的确定法（ASMEB16.5附录B）
压力-温度额定值的确定法（ASMEB16.5-2003附录B）B1. 总则B1.1 引言本标准中的压力-温度额定值是按照本附录所述程序确定的。
这些程序是ASME B16.34中规定的标准等级的补充。
在确定额定值时，基本考虑的是在持续压力和其他载荷下的部件尺寸和材料性能。
其他影响限制额定值的因素，包括：（1）为保持垫片密封面扳紧螺栓导致在法兰中产生的应力；（2）通过管线传递载荷而引起的法兰或法兰管件变形。
（3）为了保持额定值的一致性，一些多法兰部件（如阀门）的限制也作为对法兰的限制。
B1.2 螺栓截面法兰对螺栓总截面的要求基于下列关系式：A b≥P c A g/7000 (1)式中：A b=螺栓拉应力总有效面积A g=周长为直径等于表4凸面尺寸R所决定的面积Pc=压力额定等级号（如：对150级，Pc=150; 对300级，Pc=300）B1.2 法兰管件壁厚对法兰管件壁厚的要求见第6.1节，最小壁厚值t m列于6.1节指定的表中。
这些最小壁厚值都大于公式（2）的计算值：t=1.5×P c d/(2S F－1.2P c) (2)式中：P c =压力额定等级号（如：对150级，P c =150；对300级，P c =300）S F =应力基本常数，等于7000d =管件内径t =计算厚度计算所得结果t的单位与d的单位相同。
公式（2）计算得出的管件壁厚较当承受内压等于压力额定等级P c时，应力为48.28MPa（7000psi）的简单圆筒的设计壁厚的50％。
在第6.1节所述的尺寸表中所列的实际尺寸要较公式计算值大约2.5mm（0.2in.）。
B1.4 材料性能划定压力-温度额定值的方法采用了ASME规范第Ⅱ卷D篇的许用应力、极限抗拉强度和屈服强度值。
对于本标准所列材料其额定值中的温度值比ASME规范有关卷所示为高，或ASME规范没有列出，但此温度值下该材料的许用应力、极限抗拉强度和屈服强度值值都是由ASME锅炉及压力容器规范材料分委员会直接提供的。
