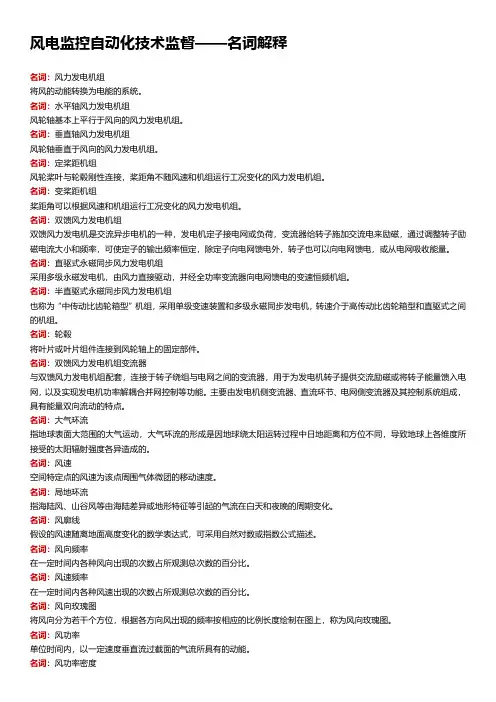

风电监控自动化技术监督-名词解释
风电监控自动化技术监督——名词解释名词：风力发电机组将风的动能转换为电能的系统。
名词：水平轴风力发电机组风轮轴基本上平行于风向的风力发电机组。
名词：垂直轴风力发电机组风轮轴垂直于风向的风力发电机组。
名词：定桨距机组风轮桨叶与轮毂刚性连接，桨距角不随风速和机组运行工况变化的风力发电机组。
名词：变桨距机组桨距角可以根据风速和机组运行工况变化的风力发电机组。
名词：双馈风力发电机组双馈风力发电机是交流异步电机的一种，发电机定子接电网或负荷，变流器给转子施加交流电来励磁，通过调整转子励磁电流大小和频率，可使定子的输出频率恒定，除定子向电网馈电外，转子也可以向电网馈电，或从电网吸收能量。
名词：直驱式永磁同步风力发电机组采用多级永磁发电机，由风力直接驱动，并经全功率变流器向电网馈电的变速恒频机组。
名词：半直驱式永磁同步风力发电机组也称为“中传动比齿轮箱型”机组，采用单级变速装置和多级永磁同步发电机，转速介于高传动比齿轮箱型和直驱式之间的机组。
名词：轮毂将叶片或叶片组件连接到风轮轴上的固定部件。
名词：双馈风力发电机组变流器与双馈风力发电机组配套，连接于转子绕组与电网之间的变流器，用于为发电机转子提供交流励磁或将转子能量馈入电网，以及实现发电机功率解耦合并网控制等功能。
主要由发电机侧变流器、直流环节、电网侧变流器及其控制系统组成，具有能量双向流动的特点。
名词：大气环流指地球表面大范围的大气运动，大气环流的形成是因地球绕太阳运转过程中日地距离和方位不同，导致地球上各维度所接受的太阳辐射强度各异造成的。
名词：风速空间特定点的风速为该点周围气体微团的移动速度。
名词：局地环流指海陆风、山谷风等由海陆差异或地形特征等引起的气流在白天和夜晚的周期变化。
名词：风廓线假设的风速随离地面高度变化的数学表达式，可采用自然对数或指数公式描述。
名词：风向频率在一定时间内各种风向出现的次数占所观测总次数的百分比。
名词：风速频率在一定时间内各种风速出现的次数占所观测总次数的百分比。
风电机组安全链
风电机组安全链摘要：随着国内科学技术的快速发展,我国在清洁能源的开发方面进行了大量的研究与实验,突破了许多风力发电机组运行中的技术瓶颈问题.但是在风电机组的运行维护与技术质量的配套设施方面还有一定的安全隐患,尤其是在运行过程中的稳定性问题成为了近年来有关企业和部门的重要关注点.关键词：风电机组，安全链前言在全球能源结构调整的背景下，国内风电机组装机量持续增长，且新增机型均为变桨矩机型。
随着运行时间的增加，变桨系统出现故障的概率越来越高，一旦遇到风电机组变桨系统因各种原因导致桨叶无法收回时，易引起风电机组飞车倒塔事故的发生。
安全链作为风电机组防止飞车倒塔的最后一道防线，具有重要的意义。
一、安全链的概念风电机组控制系统安全保护是以“失效一安全”为原则进行设计的。
即当控制失败、内部或外部故障导致机组不能正常运行时，系统安全保护装置动作，确保机组处于安全状态。
当出现急停按钮动作、超速、扭缆、振动、变桨驱动、看门狗信号丢失及脱网时的停机失败等现象时，系统自动执行保护功能。
控制系统的安全保护通常有一般保护和紧急保护两个层次。
一般保护由机组软件控制系统来完成，紧急保护则是由独立于计算机系统的硬件保护措施完成，即安全链保护。
二、安全链设计原理安全链釆用反逻辑(有信号时断开)设计，将可能对风电机组造成严重伤害的故障节点串联成一个回路，一旦其中一个信号动作，将引起紧急停机，执行机构失电，机组瞬间脱网，并使主控系统和变桨系统处于闭锁状态，从而最大限度地保证机组的安全。
三、安全链的作用风力发电机组的安全链是十分重要的，在逻辑上，安全链系统的等级比控制系统要优先。
其目的是为了确保风力发电设备在出现危机机组或人生安全的故障时，首先保证执行机构安全动作，确保机组或人身处于安全状态。
（一）一般保护在控制系统控制下进行的停机称为正常停机。
如过/欠电压保护、过电流保护、主轴承过热保护、发电机绕组及轴承过热保护、齿轮箱过热保护、制动片过热保护、齿轮箱及液压站油位低保护等。
风力发电机组的控制技术
风力发电机组的控制技术摘要：随着时代的发展科技的进步，我国在不断地向前发展，电力的使用量是衡量一个国家发展的主要依据之一，我国每年的电耗量位居世界前列，发电过程中需要消耗大量的能源，对环境造成一定的影响，所以我国一直致力于利用清洁能源进行发电，其中风力发电就是清洁能源发电的主要手段之一，本文将对风力发电机组的控制技术进行讨论。
关键词：风力发电；风力发电机组；发电机组控制技术风力发电是一种清洁的发电手段，减少了发电对于环境的破坏。
我国国土辽阔，适合风力发电的区域广泛，所以我国在风力发电这一发电技术上取得了长足进步，风力发电机组的控制技术是维持风力发电的最核心技术之一，风力发电机组的控制技术能够为我国风力发电事业提供强大助力。
一、风力发电在进行风力发电机组的控制技术讨论时，首先简述一下风力发电的概念及其适用范围。
风力发电是指将风的动能转化为机械动能，之后将机械动能转化为电能的一种发电手段，并且风力发电在发电过程中不会产生辐射及空气污染情况的发生，是一项清洁的发电技术。
风力发电在我国西部地区使用广泛，风力发电技术在近些年也得到了充分的发展，风力发电又分为水平轴风力发电、垂直轴风力发电、双馈型发电机发电等多种发电模式。
二、风力发电机组想要利用风力进行发电工作，就离不开发电机组的运转，风力发电机组由风轮、发电机组成。
其中发电机又由风轮中所含的叶片、轮毂等部件组成，当叶片受到风力吹动时，会进行旋转，从而将机械能转化为电能。
风力发电机组按照风轮桨叶分类分为定桨型与变桨型两种，按照风轮的转速又可分为定速型、变速型两种[1]。
我国现在已经拥有了风力发电关键零部件的开发制造能力，但是我国的风力发电机组控制技术还有待完善，再简单描述风力发电机组的构成与类型之后，下面将针对风力发电机组的控制技术进行讨论。
三、风力发电机组的控制技术风力发电机组的控制技术，是风力发电的核心，通过控制技术能够提高风力发电的安全性，提高风力发电的发电效率，下面根据风力发电机组的控制技术进行研究讨论。
风力发电机组的基本工作状态（三篇）
风力发电机组的基本工作状态安全天地网讯风力发电机组总是工作在如下状态之一：①运行状态；②暂停状态；③停机状态；④紧急停机状态。
每种工作状态可看作风力发电机组的一个活动层次，运行状态处在最高层次，紧停状态处在最低层次。
为了能够清楚地了解机组在各种状态条件下控制系统是如何反应的，必须对每种工作状态作出精确的定义。
这样，控制软件就可以根据机组所处的状态，按设定的控制策略对调向系统、液压系统、变桨距系统、制动系统、晶闸管等进行操作，实现状态之间的转换。
以下给出了四种工作状态的主要特征及其简要说明。
(1)运行状态：1)机械刹车松开；2)允许机组并网发电；3)机组自动调向；4)液压系统保持工作压力；5)叶尖阻尼板回收或变桨距系统选择最佳工作状态。
(2)暂停状态：1)机械刹车松开；2)液压泵保持工作压力；3)自动调向保持工作状态；4)叶尖阻尼板回收或变距系统调整桨叶节距角向90方向；5)风力发电机组空转。
这个工作状态在调试风力发电机组时非常有用，因为调试风力机的目的是要求机组的各种功能正常，而不一定要求发电运行。
(3)停机状态1)机械刹车松开2)液压系统打开电磁阀使叶尖阻尼板弹出，或变距系统失去压力而实现机械旁路；3)液压系统保持工作压力；4)调向系统停止工作。
(4)紧急停机状态：1)机械刹车与气动刹车同时动作；2)紧急电路(安全链)开启；3)计算机所有输出信号无效；4)计算机仍在运行和测量所有输入信号。
当紧停电路动作时，所有接触器断开，计算机输出信号被旁路，使计算机没有可能去激活任何机构。
风力发电机组的基本工作状态（二）风力发电机组是一种利用风能将其转化为电能的设备。
它由风轮、发电机、传动系统和控制系统等组成，能够将风的机械能转换成电能，并输送到电网中供人们使用。
以下是风力发电机组的基本工作状态的详细介绍。
1. 待机状态风力发电机组在没有足够的风能驱动风轮时，处于待机状态。
在待机状态下，风轮静止不动，发电机不工作，只有控制系统处于运行状态。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
编号：SY-AQ-07153
( 安全管理 )
单 位：_____________________
审 批：_____________________
日 期：_____________________
WORD文档 / A4打印 / 可编辑
大型风力发电机组控制系统的
安全保护功能
Safety protection function of control system for large wind turbine
电力安全 | Power Safety
安全管理
第 1 页
大型风力发电机组控制系统的安全
保护功能
1制动功能
制动系统是风力发电机组安全保障的重要环节，在硬件上主要
由叶尖气动刹车和盘式高速刹车构成，由液压系统来支持工作。制
动功能的设计一般按照失效保护的原则进行，即失电时处于制动保
护状态。在风力发电机组发生故障或由于其他原因需要停机时，控
制器根据机组发生的故障种类判断，分别发出控制指令进行正常停
机、安全停机以及紧急停机等处理，叶尖气动刹车和盘式高速刹车
先后投入使用，达到保护机组安全运行的目的。
2独立安全链
系统的安全链是独立于计算机系统的硬件保护措施，即使控制
系统发生异常，也不会影响安全链的正常动作。安全链采用反逻辑
导语：进行安全管理的目的是预防、消灭事故，防止或消除事故伤害，保护劳动者的安全与健康。在安全管
理的四项主要内容中，虽然都是为了达到安全管理的目的，但是对生产因素状态的控制，与安全管理目的关
系更直接，显得更为突出。
电力安全 | Power Safety
安全管理
第 2 页
设计，将可能对风力发电机造成致命伤害的超常故障串联成一个回
路，当安全链动作后，将引起紧急停机，执行机构失电，机组瞬间
脱网，从而最大限度地保证机组的安全。发生下列故障时将触发安
全链：叶轮过速、看门狗、扭缆、24V电源失电、振动和紧急停机
按钮动作。
3防雷保护
多数风机都安装在山谷的风口处或海岛的山顶上，易受雷击，
安装在多雷雨区的风力发电机组受雷击的可能性更大，其控制系统
最容易因雷电感应造成过电压损害，因此在600kW风力发电机组控
制系统的设计中专门做了防雷处理。使用避雷器吸收雷电波时，各
相避雷器的吸收差异容易被忽视，雷电的侵入波一般是同时加在各
相上的，如果各相的吸收特性差异较大，在相间形成的突波会经过
电源变压器对控制系统产生危害。因此，为了保障各相间平衡，我
们在一级防雷的设计中使用了3个吸收容量相同的避雷器，二、三
级防雷的处理方法与此类同。控制系统的主要防雷击保护：①主电
路三相690V输入端（即供给偏航电机、液压泵等执行机构的前段）
电力安全 | Power Safety
安全管理
第 3 页
做了一级防雷保护；②对控制系统中用到的两相220V电压输出端
（电磁阀、断路器、接触器和UPS电源等电子电路的输入端）采取
二级防雷措施；③在电量采集通信线路上安装了通信避雷器加以保
护；④在中心控制器的电源端口增加了三级防雷保护。
4硬件保护
硬件本身的保护措施主要采取了3种方法：硬件互锁电路、过
电压以及过电流保护。
①风力发电机组中的左、右偏航电机和大、小发电机只有一个
可以运行，我们通过接触器辅助触点的互联对其进行了互锁。例如：
左右偏航电机接触器正常情况下处于断开状态，其各自的辅助触点
处于闭合状态。我们将左偏航电机的辅助触点传接到右偏航电机回
路里，右偏航电机的辅助触点串接到左偏航电机回路里；当机组需
要左偏航时，左偏航接触器带电，而串在右偏航电机回路里的左偏
航接触器辅助触点断开，从而保障了正确的偏航。当由于误动作引
起左右偏航电机接触器都带电时，它们的辅助触点都断开，机组不
进行偏航，从而达到了保护机组安全运行的目的。
电力安全 | Power Safety
安全管理
第 4 页
②在设计时，对断路器、接触器等选件都进行了负荷计算。选
择的原则：既留有裕量也不会使执行机构等受到冲击，当有瞬时冲
击电流通过电缆传入控制柜时，控制系统具有自我保护的能力。
③通过将快速熔断器、速断保护的断路器（根据各自的负荷计
算允许通过的电流）等串在执行机构的前端，防止了大电流流过回
路，从而减少了不必要的损害。
5接地保护
在整个控制系统中用了以下5种接地方式，来达到安全保护的
目的。
①工作接地。变压器的中性点设置接地。
②保护接地。为了防止控制系统的金属外壳在绝缘被破坏时可
能带电，以致危及人身安全而设置的接地。
③防雷接地。避雷器的一端与控制系统中被保护的设备相连，
另一端连接到地下，能把雷电流引入大地。
④防静电接地。将控制系统中的金属可导电部分在工作过程中
产生的静电电流引入大地。
电力安全 | Power Safety
安全管理
第 5 页
⑤屏蔽接地。为防止外界磁场对流经电缆的信号产生影响，设
计时选用了屏蔽电缆，并将电缆屏蔽层接地。
6电网掉电保护UPS电源
风力发电机组离开电网的支持是无法工作的，一旦有突发故障
而停电时，控制计算机由于失电会立即终止运行，并失去对风机的
控制，控制叶尖气动刹车和机械刹车的电磁阀就会立即打开，液压
系统会失去压力，制动系统动作，执行紧急停机。紧急停机意味着
在极短的时间内，风机的制动系统将风机叶轮转数由运行时的额定
转速变为零。大型的机组在极短的时间内完成制动过程，将会对机
组的控制系统、齿轮箱、主轴和叶片以及塔架产生强烈的冲击。紧
急停机的设置是为了在出现紧急情况时保护风电机组安全的。然而，
电网故障无须紧急停机；突然停电往往出现在天气恶劣、风力较强
时，紧急停机将会对风机的寿命造成一定影响；风机主控制计算机
突然失电就无法将风机停机前的各项状态参数及时存储下来，这样
就不利于迅速对风机发生的故障作出判断和处理。针对上述情况，
对控制电路作了相应的改进。在控制系统电路中加设了一台1kVA的
电力安全 | Power Safety
安全管理
第 6 页
在线UPS后备电源，这样当电网突然停电时，UPS机及时投入，为
风机的控制系统提供足够的动力，使风机制动系统按正常程序完成
停机过程。
