集控专业每周五题20
集控专业每周五题28

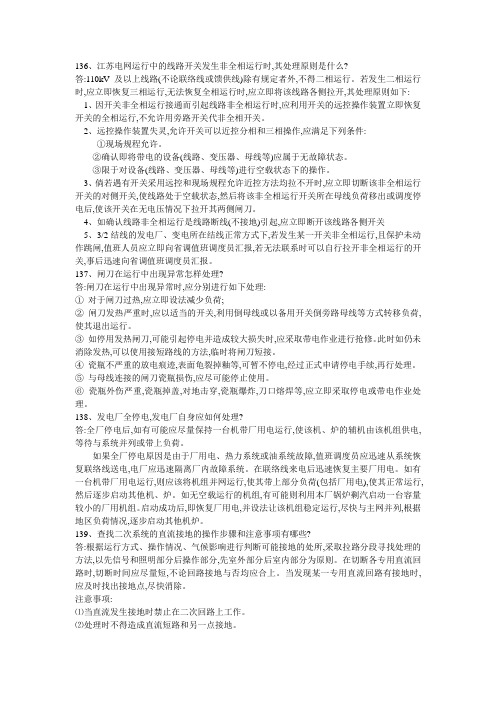

136、江苏电网运行中的线路开关发生非全相运行时,其处理原则是什么?答:110kV及以上线路(不论联络线或馈供线)除有规定者外,不得二相运行。
若发生二相运行时,应立即恢复三相运行,无法恢复全相运行时,应立即将该线路各侧拉开,其处理原则如下: 1、因开关非全相运行接通而引起线路非全相运行时,应利用开关的远控操作装置立即恢复开关的全相运行,不允许用旁路开关代非全相开关。
2、远控操作装置失灵,允许开关可以近控分相和三相操作,应满足下列条件:①现场规程允许。
②确认即将带电的设备(线路、变压器、母线等)应属于无故障状态。
③限于对设备(线路、变压器、母线等)进行空载状态下的操作。
3、倘若遇有开关采用远控和现场规程允许近控方法均拉不开时,应立即切断该非全相运行开关的对侧开关,使线路处于空载状态,然后将该非全相运行开关所在母线负荷移出或调度停电后,使该开关在无电压情况下拉开其两侧闸刀。
4、如确认线路非全相运行是线路断线(不接地)引起,应立即断开该线路各侧开关5、3/2结线的发电厂、变电所在结线正常方式下,若发生某一开关非全相运行,且保护未动作跳闸,值班人员应立即向省调值班调度员汇报,若无法联系时可以自行拉开非全相运行的开关,事后迅速向省调值班调度员汇报。
137、闸刀在运行中出现异常怎样处理?答:闸刀在运行中出现异常时,应分别进行如下处理:①对于闸刀过热,应立即设法减少负荷;②闸刀发热严重时,应以适当的开关,利用倒母线或以备用开关倒旁路母线等方式转移负荷,使其退出运行。
③如停用发热闸刀,可能引起停电并造成较大损失时,应采取带电作业进行抢修。
此时如仍未消除发热,可以使用接短路线的方法,临时将闸刀短接。
④瓷瓶不严重的放电痕迹,表面龟裂掉釉等,可暂不停电,经过正式申请停电手续,再行处理。
⑤与母线连接的闸刀瓷瓶损伤,应尽可能停止使用。
⑥瓷瓶外伤严重,瓷瓶掉盖,对地击穿,瓷瓶爆炸,刀口熔焊等,应立即采取停电或带电作业处理。
集控值班员技师计算题题库及参考答案
集控值班员技师计算题题库及参考答案1. 如下图所示，一个R与C串联电路接于电压为380V，频率为50Hz的电源上，若电路中的电流为20A，电阻上消耗的功率为500W，求电路中的参数R、C。
解：Z=U/I=380/20=19（Ω）500/202=1.25（Ω）==43.9（Ω）=0.072×10-3（F）答：19Ω，C=0.072×10-3F。
2. 有一台D-50/10单相变压器，，U1N/U2N=10500/230V，试求变压器一次、二次绕组的额定电流。
解：一次绕组的额定电流（A）二次绕组的额定电流（A）答：变压器一次、二次绕组的额定电流分别为14.29A、652.2A。
3. 如下图所示，试列出计算电路中各支路电路方程组。
解：根据基尔霍夫定律列出电路方程为（1）6+6；（2）6+75；（3）6 107；（4）；（5）；（6）4. 一台四极异步电动机接在工频50Hz电源上，转子实际转速1440r/min，求该电机的转差率。
解：同步转速1500（r/min）转差率×100%=4%答：该电机的转差率为4%。
5. 一台600MW汽轮发电机，其迟缓率为0.3%，速度变动率为6%，求其满负荷时最大负荷摆动。
解：(0.3/6.0)×600000=30000（kW）答：该机组满负荷时最大负荷摆动是30000kW。
6. 已知某煤的H y=3%，W y=10%，其燃烧的理论空气量为6m3/kg，用焓为10g/kg的空气，试求烟气中的理论蒸汽容积。
解：= 0.111×H y+0.012 4×W y+0.016 1V0= 0.111×3+0.012 410+0.016 1 6= 0.5536（m3/kg）答：烟气中的理论蒸汽容积为0.5536m3/kg。
7. 已知煤的应用基成分为：C y=56.22%，H y=2.15%，O y=2.75%，N y=0.88%，SVR=4%，A y=26%，W y=7%，试计算高、低位发热量。
集控专业每周五题13
61、选用重合闸方式的一般原则是什么?答(1)重合闸方式必须根据具体的系统结构及运行条件,经过分析后选定。
(2)凡是选用简单的三相重合闸方式能满足具体系统实际需要的,线路都应当选用三相重合闸方式。
特别对于那些处于集中供电地区的密集环网中,线路跳闸后不进行重合闸也能稳定运行的线路,更宜采用整定时间适当的三相重合闸。
对于这样的环网线路,快速切除故障是第一位重要的问题。
(3)当发生单相接地故障时,如果使用三相重合闸不能保证系统稳定,或者地区系统会出现大面积停电,或者影响重要负荷停电的线路上,应当选用单相或综合重合闸方式。
(4)在大机组出口一般不使用三相重合闸。
62、选用线路三相重合闸的条件是什么?答:在经过稳定计算校核后,单、双侧电源线路选用三相重合闸的条件如下:1、单侧电源线路单侧电源线路电源侧宜采用一般的三相重合闸,如由几段串联线路构成的电力网,为了补救其电流速断等瞬动保护的无选择性动作,三相重合闸采用带前加速或顺序重合闸方式,此时断开的几段线路自电源侧顺序重合。
但对给重要负荷供电的单回线路,为提高其供电可靠性,也可以采用综合重合闸。
2、双侧电源线路两端均有电源的线路采用自动重合闸时,应保证在线路两侧断路器均已跳闸,故障点电弧熄灭和绝缘强度已恢复的条件下进行。
同时,应考虑断路器在进行重合闸的线路两侧电源是否同期,以及是否允许非同期合闸。
因此,双侧电源线路的重合闸可归纳为一类是检定同期重合闸,如一侧检定线路无电压,另一侧检定同期或检定平行线路电流的重合闸等;另一类是不检定同期的重合闸,如非同期重合闸、快速重合闸、解列重合闸及自同期重合闸等。
63、线路选用单相重合闸或综合重合闸的条件是什么?答:单相重合闸是指:线路上发生单相接地故障时,保护动作只跳开故障相的断路器并单相重合;当单相重合不成功或多相故障时,保护动作跳开三相断路器,不再进行重合。
由其它任何原因跳开三相断路器时,也不再进行重合。
综合重合闸是指:当发生单相接地故障时采用单相重合闸方式,而当发生相间短路时采用三相重合闸方式。
集控专业每周五题41

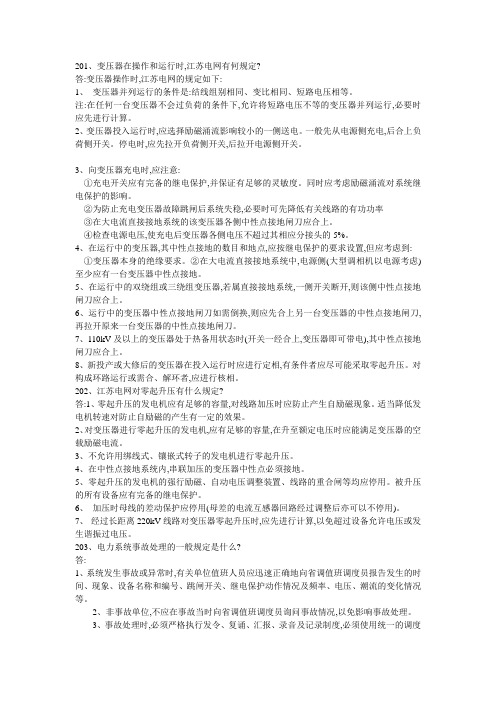

201、变压器在操作和运行时,江苏电网有何规定?答:变压器操作时,江苏电网的规定如下:1、变压器并列运行的条件是:结线组别相同、变比相同、短路电压相等。
注:在任何一台变压器不会过负荷的条件下,允许将短路电压不等的变压器并列运行,必要时应先进行计算。
2、变压器投入运行时,应选择励磁涌流影响较小的一侧送电。
一般先从电源侧充电,后合上负荷侧开关。
停电时,应先拉开负荷侧开关,后拉开电源侧开关。
3、向变压器充电时,应注意:①充电开关应有完备的继电保护,并保证有足够的灵敏度。
同时应考虑励磁涌流对系统继电保护的影响。
②为防止充电变压器故障跳闸后系统失稳,必要时可先降低有关线路的有功功率③在大电流直接接地系统的该变压器各侧中性点接地闸刀应合上。
④检查电源电压,使充电后变压器各侧电压不超过其相应分接头的5%。
4、在运行中的变压器,其中性点接地的数目和地点,应按继电保护的要求设置,但应考虑到:①变压器本身的绝缘要求。
②在大电流直接接地系统中,电源侧(大型调相机以电源考虑)至少应有一台变压器中性点接地。
5、在运行中的双绕组或三绕组变压器,若属直接接地系统,一侧开关断开,则该侧中性点接地闸刀应合上。
6、运行中的变压器中性点接地闸刀如需倒换,则应先合上另一台变压器的中性点接地闸刀,再拉开原来一台变压器的中性点接地闸刀。
7、110kV及以上的变压器处于热备用状态时(开关一经合上,变压器即可带电),其中性点接地闸刀应合上。
8、新投产或大修后的变压器在投入运行时应进行定相,有条件者应尽可能采取零起升压。
对构成环路运行或需合、解环者,应进行核相。
202、江苏电网对零起升压有什么规定?答:1、零起升压的发电机应有足够的容量,对线路加压时应防止产生自励磁现象。
适当降低发电机转速对防止自励磁的产生有一定的效果。
2、对变压器进行零起升压的发电机,应有足够的容量,在升至额定电压时应能满足变压器的空载励磁电流。
3、不允许用绑线式、镶嵌式转子的发电机进行零起升压。
集控专业每周五题39

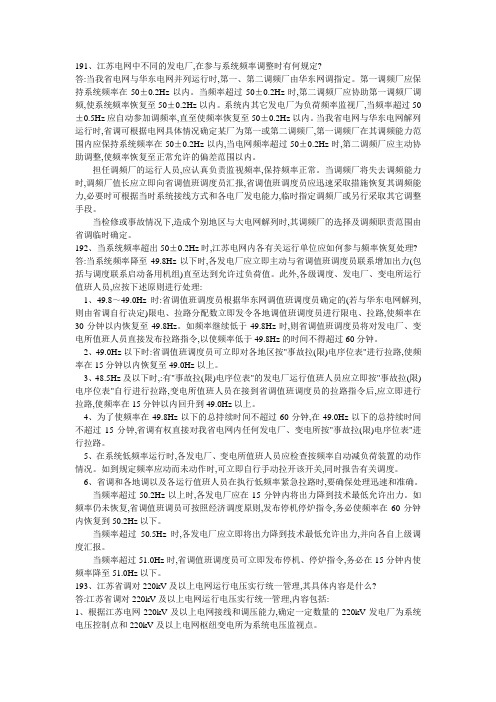

191、江苏电网中不同的发电厂,在参与系统频率调整时有何规定?答:当我省电网与华东电网并列运行时,第一、第二调频厂由华东网调指定。
第一调频厂应保持系统频率在50±0.2Hz以内。
当频率超过50±0.2Hz时,第二调频厂应协助第一调频厂调频,使系统频率恢复至50±0.2Hz以内。
系统内其它发电厂为负荷频率监视厂,当频率超过50±0.5Hz应自动参加调频率,直至使频率恢复至50±0.2Hz以内。
当我省电网与华东电网解列运行时,省调可根据电网具体情况确定某厂为第一或第二调频厂,第一调频厂在其调频能力范围内应保持系统频率在50±0.2Hz以内,当电网频率超过50±0.2Hz时,第二调频厂应主动协助调整,使频率恢复至正常允许的偏差范围以内。
担任调频厂的运行人员,应认真负责监视频率,保持频率正常。
当调频厂将失去调频能力时,调频厂值长应立即向省调值班调度员汇报,省调值班调度员应迅速采取措施恢复其调频能力,必要时可根据当时系统接线方式和各电厂发电能力,临时指定调频厂或另行采取其它调整手段。
当检修或事故情况下,造成个别地区与大电网解列时,其调频厂的选择及调频职责范围由省调临时确定。
192、当系统频率超出50±0.2Hz时,江苏电网内各有关运行单位应如何参与频率恢复处理? 答:当系统频率降至49.8Hz以下时,各发电厂应立即主动与省调值班调度员联系增加出力(包括与调度联系启动备用机组)直至达到允许过负荷值。
此外,各级调度、发电厂、变电所运行值班人员,应按下述原则进行处理:1、49.8～49.0Hz时:省调值班调度员根据华东网调值班调度员确定的(若与华东电网解列,则由省调自行决定)限电、拉路分配数立即发令各地调值班调度员进行限电、拉路,使频率在30分钟以内恢复至49.8Hz。
如频率继续低于49.8Hz时,则省调值班调度员将对发电厂、变电所值班人员直接发布拉路指令,以使频率低于49.8Hz的时间不得超过60分钟。
集控专业每周五题33

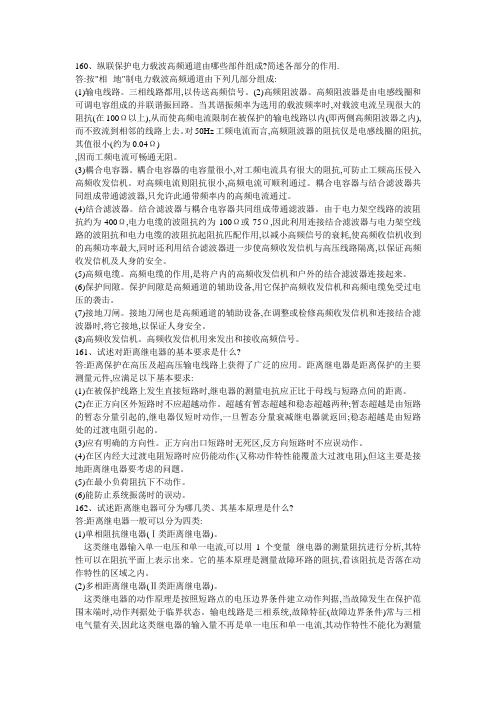

160、纵联保护电力载波高频通道由哪些部件组成?简述各部分的作用.答:按"相--地"制电力载波高频通道由下列几部分组成:(1)输电线路。
三相线路都用,以传送高频信号。
(2)高频阻波器。
高频阻波器是由电感线圈和可调电容组成的并联谐振回路。
当其谐振频率为选用的载波频率时,对载波电流呈现很大的阻抗(在100Ω以上),从而使高频电流限制在被保护的输电线路以内(即两侧高频阻波器之内),而不致流到相邻的线路上去。
对50Hz工频电流而言,高频阻波器的阻抗仅是电感线圈的阻抗,其值很小(约为0.04Ω),因而工频电流可畅通无阻。
(3)耦合电容器。
耦合电容器的电容量很小,对工频电流具有很大的阻抗,可防止工频高压侵入高频收发信机。
对高频电流则阻抗很小,高频电流可顺利通过。
耦合电容器与结合滤波器共同组成带通滤波器,只允许此通带频率内的高频电流通过。
(4)结合滤波器。
结合滤波器与耦合电容器共同组成带通滤波器。
由于电力架空线路的波阻抗约为400Ω,电力电缆的波阻抗约为100Ω或75Ω,因此利用连接结合滤波器与电力架空线路的波阻抗和电力电缆的波阻抗起阻抗匹配作用,以减小高频信号的衰耗,使高频收信机收到的高频功率最大,同时还利用结合滤波器进一步使高频收发信机与高压线路隔离,以保证高频收发信机及人身的安全。
(5)高频电缆。
高频电缆的作用,是将户内的高频收发信机和户外的结合滤波器连接起来。
(6)保护间隙。
保护间隙是高频通道的辅助设备,用它保护高频收发信机和高频电缆免受过电压的袭击。
(7)接地刀闸。
接地刀闸也是高频通道的辅助设备,在调整或检修高频收发信机和连接结合滤波器时,将它接地,以保证人身安全。
(8)高频收发信机。
高频收发信机用来发出和接收高频信号。
161、试述对距离继电器的基本要求是什么?答:距离保护在高压及超高压输电线路上获得了广泛的应用。
距离继电器是距离保护的主要测量元件,应满足以下基本要求:(1)在被保护线路上发生直接短路时,继电器的测量电抗应正比于母线与短路点间的距离。
集控专业每周五题44
216、试述正值调度员的岗位责任?答:(1)严格执行日调度计划,并使电能质量符合规定标准。
(2)审核操作任务票后交调度值班长审批,在调度值班长的监护下,主持本调度范围内的操作。
(3)协助调度值班长做好事故处理工作,并做好记录。
(4)做好当班各项工作,检查调度日志和其他各种记录应完整、正确。
(5)及时听取接班汇报,并与调度值班长和副值调度员交换接班情况,然后向网调汇报。
(6)执行临时决定变更的系统结线、机炉停开和拉、限电。
(7)严格执行《华东电网频率,联络线功率,电量管理和考核办法》,审核设备检修申请单及日调度计划。
(8)审查事故预想。
(9)协助调度值班长对副职的实习调度员的培训。
(10)主持交接班工作。
(11)协助调度值班长完成各项任务,在调班值长不在时,履行调度值班长的责任。
217、试述调度值班长的岗位责任?答:(1)负责系统的安全经济优质运行,领导执行《华东电网省(市)联路线功率、电量管理和考核办法》(于2001年9月改为《华东电网省(市)际联络线功率电量管理和考核办法》)。
(2)审核批准操作任务票,负责监护本调度管辖范围内的倒闸操作。
(3)全面负责领导事故处理,在告一段落后向领导汇报。
(4)批准在权限范围内的设备临时性检修申请。
批准临时决定变更的系统结线、机炉停开和拉限电程度。
(5)核定设备修修申请单及日调度计划。
(6)负责对副职和实习调度员的培训。
(7)负责当值内来往文件、资料的收发整理工作。
(8)监护交接班工作,严格履行交接班手续。
(9)负责召集班组会议,交流技术和业务情况、进行工作小结、提高技术业务水平。
(10)关心本值调度员生活,做好政治思想工作,搞好团结,努力工作。
(11)负责完成上级布置的各项任务。
218、《调度交接班制度》有哪些内容?答:为了保证电力系统安全经济优质运行,使接班调度员通过履行交接班手续能完全了解电力系统运行情况及不值班期间内发生的主要问题,特制定下述调度交接班制度。
集控专业每周五题12
56、高频闭锁负序方向保护有何优缺点?答:该保护具有下列优点:1、原理比较简单。
在全相运行条件下能正确反应各种不对称短路。
在三相短路时,只要不对称时间大于5～7ms,保护可以动作。
2、不反应系统振荡,但也不反应稳定的三相短路。
3、当负序电压和电流为启动值的三倍时,保护动作时间为10～15ms。
4、负序方向元件一般有较满意的灵敏度。
5、对高频收发信机要求较低。
缺点如下:1、在两相运行条件下(包括单相重合闸过程中)发生故障,保护可能拒动。
2、线路分布电容的存在,使线路在空载合闸时,由于三相不同时合闸,保护可能误动。
当分布电容足够大时,外部短路时该保护也将误动,应采取补偿措施。
3、在串补线路上,只要串补电容无不对称击穿,则全相运行条件下的短路保护能正确动作。
当串补电容在保护区内时,发生系统振荡或外部三相短路、且电容器保护间隙不对称击穿,保护将误动。
当串补电容位于保护区外,区内短路且有电容器的不对称击穿,也可能发生保护拒动。
4、电压二次回路断线时,保护应退出运行。
57、非全相运行对高频闭锁负序功率方向保护有什么影响?答:当被保护线路上出现非全相运行,将在断相处产生一个纵向的负序电压,并由此产生负序电流,在输电线路的A、B两端,负序功率的方向同时为负,这和内部故障时的情况完全一样。
因此,在一侧断开的非全相运行状态下,高频闭锁负序功率方向保护将误动作。
为了克服上述缺点,如果将保护安装地点移到断相点的里侧,则两端负序功率的方向为一正一负,和外部故障时的情况一样,这时保护将处于启动状态,但由于受到高频信号的闭锁而不会误动作。
针对上述两种情况可知,当电压互感器接于线路侧时,保护装置不会误动作,而当电压互感器接于变电所母线侧时,则保护装置将误动作。
此时需采取措施将保护闭锁。
58、什么是零序保护?大电流接地系统中为什么要单独装设零序保护?答:在大短路电流接地系统中发生接地故障后,就有零序电流、零序电压和零序功率出现,利用这些电气量构成保护接地短路的继电保护装置统称为零序保护。
集控运行专业技能竞赛题库(1)解析
2011年XX电厂集控运行技能竞赛题库一、填空题1、可控硅元件导通的条件是阳极与阴极之间须加正向电压，控制极上加正向触发电压。
2、当某一励磁功率柜的快熔熔断一个时，其整流输出值将降至原来的 2/3 。
3、XX电厂励磁调节器具有五种励磁限制：强励限制、过无功限制、欠励限制、功率柜故障限制、伏赫限制。
4、XX电厂1号机至4号机额定励磁电流是 1300A ，5号机额定励磁电流是1614A 。
5、1号机至4号机励磁功率柜可控硅整流装置采用强迫风冷的冷却方式。
5号机功率柜冷却方式是热管冷却+风机。
6、XX厂机组空载时调速器出现机频故障，导叶将被限制在0.8倍空载开度。
7、XX厂1号机调速系统1DP动作的条件为：机组一级过速且主配压阀拒动或事故油槽事故低油压且相对应的保护压板投入。
8、新投入的差动保护或差动保护二次回路曾拆开过线头，必须做差动回路极性试验。
带上负荷后，还必须测差动保护的差电流、差电压及六角图，合格后方可投入运行。
9、XX厂#1机组自动补气启动条件是自动补气压板投入且压油槽油压小于3.95Mpa且压油槽油位大于1800mm；正常停止条件是自动补气压板退出或压油槽油压大于4.0Mpa或压油槽油位小于1650mm。
10、闭锁220kV大林线旁路2655刀闸的操作回路的设备有260QF合位、2605QS合位、26537地刀合位。
11、X X264QF同期电压取自41TV和262TV。
12、X X110kV电缆为单芯自容式充油电缆。
为保证电缆线路的运行可靠，在正常运行时，充油电缆油压保持不低于0.05 MPa ，不准超过 0.3 MPa。
13、X X厂1号发电机型号为SF114-78/12830,额定电流为4776 A，额定电压为15.75 kV。
14、同步发电机的磁极对数P一定时，它的转速n与频率f之间有严格的恒定关系即n= 60f/P。
15、X X#1主变冷却器辅助起动的方式：一是温度起动，温度55℃起动45℃停止，二是负荷起动，负荷是以主变高压侧开关CT的负荷电流启动，整定值为2.5A，CT变比为1200/5，其相应的电流为600A。
集控专业每周五题45
221、在接班后,发电厂、省调间需汇报、说明的内容有哪些?
答:1、发电厂向省调汇报内容:①互通值班者姓名;②机炉停、开方式和发电最高、最低出力(包括预定开停机炉);
③省调管辖的设备主结线运行方式和主设备缺陷情况; ④预定主要操作和主设备检修情况; ⑤主要联络线潮流情况;
⑥天气情况和核对标准钟时间。
2、省调向发电厂说明以下情况:①全省负荷水平及对电厂执行日调度计划的要求;
②涉及电厂安全运行的检修、异常运行方式和对电厂的要求;③有关预定操作计划。
222、在接班后,变电所、省调间需汇报、说明的内容有哪些?
答:1、变电所向省调汇报内容:①互通调度值班员姓名;②主结线运行方式及主要联络线潮流情况;③主设备检修缺陷情况;④天气情况和核对标准钟时间。
2、省调向变电所说明以下情况:①涉及变电所安全运行的检修、异常运行方式和对变电所的要求;②有关预定操作及对变电所的要求。
223、在接班后,省调向网调汇报及了解内容是什么?
答:1、省调向网调汇报内容:①互通值班调度员姓名;②全省有关电网的机炉运行情况、最高最低可调出力及调度计划执行情况、设备缺陷情况、机炉开停计划、检修项目;③全省220kV主结线运行方式(重点是主要联络线、联络变的方式),及主要联络线、联络变的潮流、设备缺陷情况;④全省负荷水平及受(送)电平衡情况;⑤重要操作及天气情况。
2、省调向网调了解内容:①安徽、浙江、上海、网调直属主要发电厂300MW及以上机组和500kV直流输电系统的运行检修情况;②全系统主要运行方式和变化情况;③全系统总发电出力,备用出力和负荷水平及对全省执行日调度计划的要求;④主系统的预定操作和主设备缺陷情况及对省调的要求
;⑤新、富水电出力及水位情况;⑥天气情况。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
96、试述开关失灵保护的作用?
答:
1、对带有母联开关和分段开关的母线要求开关失灵保护应首先动作于断开母联开关或分段
开关,然后动作于断开与拒动开关连接在同一母线上的所有电源支路的开关,同时还应考虑运
行方式来选定跳闸方式。
2、开关失灵保护由故障元件的继电保护启动,手动拉开开关时不可启动失灵保护。
3、在启动失灵保护的回路中,除故障元件保护的触点外还应包括开关失灵判别元件的触点,
利用失灵分相判别元件来检测开关失灵故障的存在。
4、为从时间上判别开关失灵故障的存在,失灵保护的动作时间应大于故障元件开关跳闸时
间和继电保护返回时间之和。
5、为防止失灵保护误动作,失灵保护回路中任一对触点闭合时,应使失灵保护不被误启动或
引起误跳闸。
6、开关失灵保护应有负序、零序和低电压闭锁元件。对于变压器、发电机变压器组采用
分相操作的开关,允许只考虑单相拒动,应用零序电流代替相电流判别元件和电压闭锁元件。
7、变压器发生故障或不采用母线重合闸时,失灵保护动作后应闭锁各连接元件的重合闸回
路,以防止对故障元件进行重合。
8、 以旁路开关代替某一连接元件的开关时,失灵保护的启动回路可作相应的切换。
9、 某一连接元件退出运行时,它的启动失灵保护的回路应同时退出工作,以防止试验时引
起失灵保护的误动作。
10、失灵保护动作应有专用信号表示。
97、3/2开关的短引线保护起什么作用?
答:主接线采用3/2开关接线方式的一串开关,当一串开关中一条线路停用,则该线路侧的隔离
开关将断开,此时保护用电压互感器也停用,线路主保护停用,因此在短引线范围故障,将没有
快速保护切除故障。为此需设置短引线保护,即短引线纵联差动保护。在上述故障情况下,该
保护可速动作切除故障。
当线路运行,线路侧隔离开关投入时,该短引线保护在线路侧故障时,将无选择地动作,因此必
须将该短引线保护停用。一般可由线路侧隔离开关的辅助触点控制,在合闸时使短引线保护
停用。
98、电网中主要的安全自动装置种类和作用?
答:电网中主要的安全自动装置种类和作用:
(1)低频、低压解列装置:地区功率不平衡且缺额较大时,应考虑在适当地点安装低频低压解
列装置,以保证该地区与系统解列后,不因频率或电压崩溃造成全停事故,同时也能保证重要
用户供电。
(2)振荡(失步)解列装置:经过稳定计算,在可能失去稳定的联络线上安装振荡解列装置,一
旦稳定破坏,该装置自动跳开联络线,将失去稳定的系统与主系统解列,以平息振荡。
(3)切负荷装置:为了解决与系统联系薄弱地区的正常受电问题,在主要变电站安装切负荷
装置,当受电地区与主系统失去联系时,该装置动作切除部分负荷,以保证该区域发供电的平
衡,也可以保证当一回联络线掉闸时,其它联络线不过负荷。
(4)自动低频、低压减负荷装置:是电力系统重要的安全自动装置之一,它在电力系统发生事
故出现功率缺额使电网频率、电压急剧下降时,自动切除部分负荷,防止系统频率、电压崩溃,
使系统恢复正常,保证电网的安全稳定运行和对重要用户的连续供电。
(5)大小电流联切装置:主要控制联络线正向反向过负荷而设置。
(6)切机装置:其作用是保证故障载流元件不严重过负荷;使解列后的电厂或局部地区电网
频率不会过高,功率基本平衡,以防止锅炉灭火扩大事故;可提高稳定极限。
99、自动低频减负荷装置的整定原则是什么?
答:(1)自动低频减负荷装置动作,应确保全网及解列后的局部网频率恢复到49.50HZ以上,并
不得高于51HZ。
(2)在各种运行方式下自动低频减负荷装置动作,不应导致系统其它设备过载和联络线超过
稳定极限。
(3)自动低频减负荷装置动作,不应因系统功率缺额造成频率下降而使大机组低频保护动
作。
(4)自动低频减负荷顺序应按次要负荷先切除,较重要的用户后切除。
(5)自动低频减负荷装置所切除的负荷不应被自动重合闸再次投入,并应与其它安全自动装
置合理配合使用。
(6)全网自动低频减负荷装置整定的切除负荷数量应按年预测最大平均负荷计算,并对可能
发生的电源事故进行校对。
100、自动低频减负荷装置误动的原因有哪些?
答:(1)电压突变时,因低频率继电器触点抖动而发生误动作。
(2)系统短路故障引起有功功率增加,造成频率下降而引起误动作。
(3)系统中如果旋转备用容量足够且以汽轮发电机为主,当突然切除机组或增加负荷时,不
会造成按频率自动减负荷装置误动。若旋转备用容量不足或以水轮发电机为主,则在上述情
况下可能会造成按频率自动减负荷装置误动作。
(4)供电电源中断时,具有大型电动机的负荷反馈可能使按频率自动减负荷装置误动作。
