气泡膜、气泡袋工艺流程
气泡袋标准
气泡袋标准
气泡袋标准
气泡袋标准
气泡袋标准是指用于包装物品的具有气泡结构的塑料袋的质量
标准和规范。
气泡袋通常由两层塑料薄膜构成，其中一层是具有气泡结构的薄膜，另一层是平滑的薄膜，用于保护和支撑气泡结构。
气泡袋标准的主要内容包括以下几个方面：
1. 材料要求：气泡袋的材料应选用优质的聚乙烯或聚丙烯材料，具有高强度、耐磨损、耐撕裂、耐气候变化等特点。
2. 气泡结构：气泡袋的气泡结构应均匀、稳定，气泡直径和高度应符合标准规定。
3. 尺寸要求：气泡袋的尺寸应符合标准规定，长度和宽度应适当，不应超过标准范围。
4. 厚度要求：气泡袋的厚度应符合标准规定，不应过薄或过厚，以保证袋子的抗压性和耐用性。
5. 印刷要求：气泡袋上的文字、图案和标识应清晰、鲜明、不易脱落，以满足使用者的需求。
气泡袋标准的制定和执行，可以有效保障消费者的权益，提高企业产品的质量和竞争力。
同时，也可以促进环保和可持续发展，推动循环经济的发展。
- 1 -。
气泡膜知识

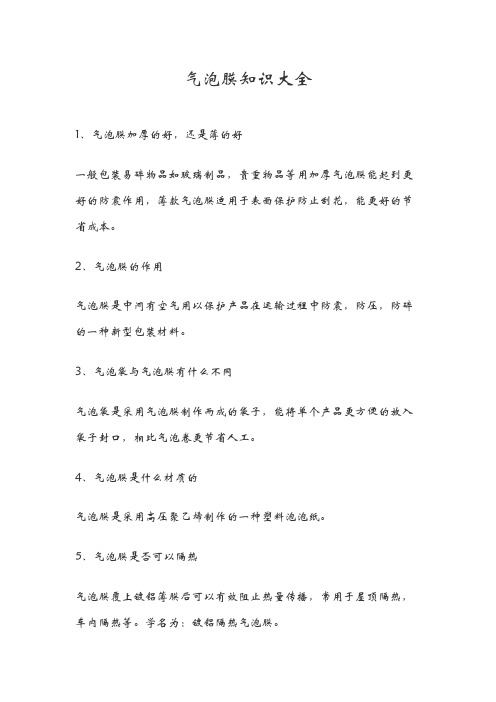

气泡膜知识大全1、气泡膜加厚的好，还是薄的好一般包装易碎物品如玻璃制品，贵重物品等用加厚气泡膜能起到更好的防震作用，薄款气泡膜适用于表面保护防止刮花，能更好的节省成本。
2、气泡膜的作用气泡膜是中间有空气用以保护产品在运输过程中防震，防压，防碎的一种新型包装材料。
3、气泡袋与气泡膜有什么不同气泡袋是采用气泡膜制作而成的袋子，能将单个产品更方便的放入袋子封口，相比气泡卷更节省人工。
4、气泡膜是什么材质的气泡膜是采用高压聚乙烯制作的一种塑料泡泡纸。
5、气泡膜是否可以隔热气泡膜覆上镀铝薄膜后可以有效阻止热量传播，常用于屋顶隔热，车内隔热等。
学名为：镀铝隔热气泡膜。
6、双层气泡膜和单层气泡膜有什么不同？双面气泡膜（双层气泡膜）是泡泡在中间，两边都有塑料膜夹住中间的气泡能起到更好的保护作用，单面气泡膜是一面塑料膜，一面泡泡，价格相对双面气泡膜更实惠。
7、气泡袋成本怎样计算气泡袋是根据气泡袋的大小计算出所需要用的气泡膜平方数，再根据重量计算手工，一般公式为：长*宽*厚。
8、珍珠棉和气泡袋哪个好用珍珠棉是平面，气泡袋更能有效保护产品。
9、气泡袋的用途有哪些气泡袋可广泛应用于：包装，印刷，电子，光碟，礼品，钟表，珠宝饰品等。
10、气泡膜的种类：气泡膜分类：普通气泡膜、防静电气泡膜、单层气泡膜、双层气泡膜、大泡气泡膜、中泡气泡膜、小泡气泡膜、镀铝膜复合气泡膜、导电膜复合气泡膜、珍珠棉复合气泡膜、屏蔽膜复合气泡膜等。
9C*1M*100M 50卷市场价：普通气泡膜（旧料）：1.2/10.5/11单层气泡膜（全新料）21/18/15.6/17/13/11 双层气泡膜（全新料）。
珍珠棉的生产流程
珍珠棉作为目前比较先进的保护性内衬包装材料，在防震保护性包装及填充用料方面得到更广泛地应用。
盛泰包装作为一家多年从事珍珠棉的生产厂家，与国内较多商品厂家提供珍珠棉防震快递包装。
若按照生产流程来排列的话，工艺流程顺序：
首先将聚乙烯等原料混合均匀，投入挤出机料斗中，经过大长径比的挤出机熔融混炼，同时在挤出机中部高压注入发泡气体和熔融的单甘酯，与已经熔融混炼的塑料均匀混合，由机头、口模挤出成型，通过冷却、牵引、展平、卷绕后即成发泡片制品。
低密度聚乙烯颗粒→加入其它原料成分混合均匀→通过发泡机加热
挤出→加入发泡剂→混合塑化→机器挤出→冷却成型→机器切割相
对的尺寸→冷却牵引→把珍珠棉展平→使用机器卷绕成卷→成品的
珍珠棉完成。
以上就是珍珠棉发泡生产工艺流程，需要了解更多珍珠棉的生产，可以咨询河南盛泰包装材料有限公司，他们是一家专业生产各种EPE 珍珠棉、EPE异型、气泡膜、气泡袋、纸箱包装等包装材料的
公司。
挤出吹塑塑料袋工艺流程
挤出吹塑塑料袋工艺流程一、引言挤出吹塑塑料袋是一种常见的塑料包装制品，广泛应用于日常生活和工业领域。
本文将详细介绍挤出吹塑塑料袋的工艺流程，以及其中的关键步骤和注意事项。
二、原料准备挤出吹塑塑料袋的原料主要是塑料颗粒。
通常采用聚乙烯（PE）或聚丙烯（PP）作为主要原料，根据需要添加适量的颜料和添加剂。
原料应经过筛网过滤，以去除杂质和颗粒团块，确保挤出吹塑塑料袋的质量。
三、挤出工艺1. 挤出机预热：将挤出机预热至适宜的温度，以保证塑料颗粒能够顺利熔化和挤出。
不同的塑料材料需要不同的预热温度，应根据实际情况进行调整。
2. 塑料熔化：将预热好的塑料颗粒放入挤出机的料斗中，由螺杆转动将其送入机筒中，通过加热和挤压，使塑料颗粒熔化成为熔融塑料。
3. 挤出成型：在挤出机头部设置模具，通过挤出机的螺杆将熔融塑料挤出，经过模具的形状和压力作用，塑料形成带有管状的初型。
四、吹塑工艺1. 气泡形成：将初型通过运动传送带或者机械手送入吹塑机的吹塑腔内，同时通过吹风机将一定的气流送入腔内，在挤出塑料初型的同时，将气流通过模具的一侧喷入，形成气泡。
2. 气泡膨胀：通过控制吹塑机的温度、气流量和气压等参数，调节气泡的大小和形状。
气泡在膨胀过程中，塑料会受到气流的牵引，使其均匀分布在模具的表面，形成均匀的塑料袋。
3. 冷却定型：吹塑过程中，通过冷却装置对气泡进行冷却，使其快速凝固和固化。
冷却时间和温度的控制非常重要，过长或过短的冷却时间都会影响塑料袋的质量。
五、后续处理1. 切割和整形：将冷却定型的塑料袋通过切割机进行切割，根据需要进行整形和修整。
切割和整形的精度和速度决定了塑料袋的尺寸和外观质量。
2. 印刷和包装：根据需要，可以对塑料袋进行印刷和包装。
印刷可以采用柔版印刷或凹版印刷技术，包装通常采用自动化设备进行。
六、注意事项1. 原料的质量和筛选过程对挤出吹塑塑料袋的质量有重要影响，应严格控制原料的品质。
2. 挤出机的温度、转速和压力等参数的调节要准确，以保证塑料颗粒的熔化和挤出效果。
纸塑复合袋工艺流程
纸塑复合袋工艺流程
一、原料准备
1.纸张：选择具有良好强度和平滑度的纸张，如高强度牛皮纸。
2.塑料薄膜：选择适合制袋的塑料薄膜，如聚乙烯（PE）薄膜或聚丙烯（PP）薄膜。
二、纸塑复合
1.涂布：将塑料薄膜放在涂布机上，通过涂布机将胶粘剂均匀地涂布在塑料薄膜上。
2.复合：将涂布后的塑料薄膜和纸张放在复合机上进行复合，通过热辊加热和压力使塑料薄膜和纸张完全复合。
三、印刷
1.版面设计：根据需要，设计适合的版面，包括图案、文字等。
2.制版：将设计好的版面制作成印刷版。
3.印刷：将复合好的纸塑材料放在印刷机上，通过图文印刷将版面画到纸塑复合袋上。
四、制袋
1.切割：将印刷好的纸塑复合材料进行切割，切割成符合制袋尺寸的纸塑复合片材。
2.折叠：将切割好的纸塑复合片材按照袋子的形状进行折叠。
3.焊接：使用热封机将折叠好的纸塑复合片材进行热封焊接，形成袋
子的底部和两侧。
4.整形：将焊接好的袋子进行整形，使其符合产品的包装要求。
5.检查：对制袋完成的纸塑复合袋进行质量检查，确保无破损和缺陷。
6.包装：对合格的纸塑复合袋进行包装，包括分装、整理和包装箱。
五、质量控制
在整个纸塑复合袋的工艺流程中，需要进行质量控制，包括对原料的
质量检验、复合过程的复合质量控制、印刷过程的印刷质量控制、制袋过
程的焊接质量控制等。
确保生产出质量稳定的纸塑复合袋。
通过以上的工艺流程，完成了纸塑复合袋的制作。
这种复合袋具有纸
和塑料的双重特性，既有纸袋的外观质感，又具备塑料袋的防潮防湿性能，广泛应用于食品、化妆品、药品等行业的包装中。
塑料袋的制造过程是怎样的？
塑料袋的制造过程是怎样的？
一、原料准备
1.塑料原料：一般使用聚乙烯（PE）或聚丙烯（PP）等塑料制品原料；
2.助剂：为提高塑料袋的物理力学性能，我们需要添加一些助剂，比如硬质聚氯乙烯（PVC），脂类润滑剂，有机硅，抗氧化剂和抗紫外线剂；
3.染料及颜料：某些塑料袋有色，我们必须添加某些染料及颜料；
4.其它：还需要一些添加剂，比如塑料定型剂，稳定剂等。
二、塑料袋成型
1.混合：将上述原料按一定比例混武，加入特种机械中进行混合；
2.制型：将混合均匀的原料放入模具中，用压力将原料造型；
3.冲裁：用冲切机将袋体与袋口进行分切；
4.拉伸：用拉伸设备将拉伸成型；
5.冷却：将拉伸后的产物进行冷却；
6.包装：将成形的塑料袋放入包装袋中。
三、检查
1.综合检查：检查表面的光洁度、气泡的大小和尺寸的精度；
2.力学测试：使用专业的仪器检测塑料袋的破裂强度、拉伸强度、抗拉强度、耐压强度、耐折性等力学性能；
3.尤金检测：用尤金仪检测塑料袋的防水抗潮性能；
4.气味检测：确保无异味；
5.包装数量检测：统计产品的包装数量，保证包装正确无误；
6.质量记录：最后，将检测所获取的质量数据记录在文档中，作为批次的质量报告。
总之，塑料袋的制造过程包括原料准备、塑料袋成型和检查等环节。
通过每一步在原料准备、制冷设备、生产环境等方面的管控，可以获得优良品质的塑料袋。
气泡膜的作用
气泡膜，是以高压聚乙烯为主要原料，再添加增白剂、开口剂等辅料，经230度左右高温挤出吸塑成气泡的产品。
是一种质地轻、透明性好、无毒、无味的新型塑料包装材料，可对产品起防湿、缓冲、保温等作用。
也叫气泡垫。
是用于包装填充的一种防压防潮防震的化工产品。
具有良好的减震性、抗冲击性、热合性、无毒、无味、防潮、耐腐蚀、透明度好等优点，是物流包装中不可缺少的。
由于气泡膜中间层充满空气，所以体轻、透明、富有弹性，具有隔音、防震、防磨损的性能，广泛用于电子，仪表，陶瓷，工艺品、家用电器、自车行，厨房、家具和漆品制品、玻璃制品及精密仪器等抗震性缓冲包装。
可制成气泡袋、气泡牛皮纸信封袋、汽车太阳挡、隔热座垫、隔热保温材料等。
通过在塑料原料中加入不同的添加剂更可以制造防静电等各种专用气泡膜。
通过在塑料原料中加入不同的添加剂更可以制造防静电等各种专用气泡膜。
防静电气垫膜,用于包装电子元件、组件，如板、卡等,能防止静电又能起到缓冲防振的作用。
镀铝箔气泡膜一般用于汽车太阳挡隔热、房顶的隔热。
河南盛泰包装材料有限公司是专业生产各种 EPE 珍珠棉、EPE异型、气泡膜、气泡袋、纸箱包装等包装材料的公司，欢迎各界朋友的咨询与合作。
气泡袋技术参数
气泡袋技术参数
气泡袋技术参数产品颜色以白色为主,宽幅可达1800mm,长度不限。
气泡规格有
Ф5×3mm、Ф10×4mm、Ф28×10mm等。
生产时对原材料经过特殊处理,可加工成防静电气泡膜,标志颜色为粉红色,其表面电阻值通常在109-1011Ω之间(标准环境测试)。
产品特性：
—具有良好的减震性
—体轻,透明度好、富有弹性
—具有隔音,防震防磨损抗冲击性
—无毒、无味、防潮、耐腐蚀
技术指示：
最大幅宽：1280mm (可按用户要求分切或制袋)
气泡直径：Φ6mm(小泡)、Φ10mm(中泡)、Φ28mm(大泡、重型泡)
气泡高度：3mm、5mm、10mm
产品分类：
—普通聚乙烯气垫膜—抗静电气垫膜
—阻燃气垫膜—镀铝气垫膜
—彩印气垫膜—三层气垫膜(单层泡)
—五层气垫膜(双层泡) —聚丙烯加厚气垫膜
—复合珍珠棉气垫膜。
泡沫工艺流程范文
泡沫工艺流程范文泡沫工艺是一种常见的制作技术，在各个领域都有广泛的应用。
它可以制作出轻质、坚固、隔热、吸震、隔音等特点的产品，广泛用于建筑、汽车、航空航天、电子、家电、家具等行业。
下面将详细介绍泡沫工艺的流程。
泡沫工艺可以分为两个步骤：原料制备和制品成型。
以下是泡沫工艺的具体流程：一、原料制备1.原料准备：根据产品的要求选择合适的原料，通常使用的原料有聚氨酯、聚苯乙烯、聚酯等。
2.原料混合：将原料按照一定比例混合均匀，可以使用搅拌机或搅拌桶等设备进行混合。
3.发泡剂添加：根据产品的要求，可以向原料中添加适量的发泡剂，以促使原料发生有效的膨胀。
4.搅拌和切割：将混合好的原料进行搅拌和切割，使其变得更加均匀。
二、制品成型1.模具准备：根据产品的设计要求，选择合适的模具，可以是金属模具、木模具等。
2.喷涂分配：将原料均匀地喷涂到模具内部，可以使用喷涂机或喷涂枪等设备进行喷涂。
3.发泡：将喷涂好的原料放置在恰当的环境下，让其自然发泡，原料中的发泡剂会产生气体从而使原料膨胀。
4.固化：待原料发泡结束后，需要等待一段时间进行固化，让原料变得稳定坚固。
5.脱模：固化完成后，将模具打开，取出成型的产品。
6.后处理：根据产品的要求，进行必要的修整、切割和打磨等处理。
7.检查和包装：对成品进行检查，确保质量合格后，进行包装和存储。
以上是泡沫工艺的基本流程，但实际操作中还可能根据具体的产品和要求进行调整。
例如，一些复杂的产品可能需要多道工序的加工，而一些大型的产品可能需要特殊的设备和工艺。
此外，对于一些高要求的产品，还需要进行质量控制和检验，确保产品达到相关的标准和要求。
泡沫工艺的流程相对简单，但涉及到的技术和设备较多，对操作人员要求较高。
同时，原料的选择和搭配也是影响产品性能的重要因素。
因此，在进行泡沫工艺制作时，要严格按照工艺流程操作，并选择合适的原料和设备，以确保最终产品的质量和性能达到要求。
挤出吹塑塑料袋工艺流程
挤出吹塑塑料袋工艺流程
挤出吹塑塑料袋是一种常见的塑料袋生产工艺，其流程主要包括原料准备、挤出吹塑、印刷、裁切、制袋等环节。
首先，原料准备是整个生产流程的基础。
挤出吹塑塑料袋的原料主要是聚乙烯（PE）和聚丙烯（PP）等塑料颗粒。
在生产前，需要将这些颗粒进行筛选、清洗、干燥等处理，以确保原料的质量和稳定性。
接下来是挤出吹塑环节。
在挤出吹塑机中，将经过预处理的塑料颗粒加热熔化，然后通过挤出机头挤出成型。
挤出成型后的塑料管被送入吹塑机中，通过高压气流将其吹成薄膜状。
这个过程中需要控制气流的温度、压力和速度等参数，以确保塑料袋的质量和尺寸符合要求。
印刷环节是为了让塑料袋上面印上文字、图案等信息。
印刷方式有很多种，常用的有凸版印刷、凹版印刷、柔版印刷等。
印刷前需要对塑料膜进行处理，以保证印刷效果和附着力。
裁切环节是将印刷好的塑料膜按照要求的尺寸进行裁切。
裁切方式有很多种，常用的有热切、冷切、压切等。
裁切后的塑料膜需要进行收边处理，以避免边缘开裂或者变形。
最后是制袋环节。
将裁切好的塑料膜按照要求进行折叠、热封、压合等操作，制成塑料袋。
制袋的方式有很多种，常用的有平口袋、自封袋、背心袋等。
制袋后需要进行检验和包装，以确保产品的质量和安全性。
总的来说，挤出吹塑塑料袋的生产流程比较复杂，需要掌握一定的技术和经验。
在生产过程中，需要注意原料的质量、机器的调试、操作的规范等方面，以确保产品的质量和生产效率。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
气泡膜、气泡袋工艺流程
编制整理：张冬冬1.在气泡信封生产过程中不可缺少的就是气泡膜，所谓气垫膜，实际就是在薄膜的中间含有气泡夹层的一种膜状物。
这种膜状材料是用低密度聚乙烯树脂经挤出机挤塑熔融后，在成型模具内成型两层膜片挤出；其中一层膜片在真空辊上被吸塑成膜泡形后，与另一层膜片复合成一体，后者紧贴在带有膜泡的开口面上，这种复合膜就是一种气垫膜。
如果再把凸起的膜泡面上也复合一层薄膜，则即成为三层复合气垫膜。
三层复合气垫膜，由于中间含有气泡层，则这种复合膜比较体轻而具有弹性。
另外，还有防潮、防震和隔音及美观、防虫、防霉烂、价廉等特点。
根据复合气垫膜的特点，人们多用这种膜作仪表、仪器、陶瓷和玻璃器皿的包装材料。
(1) 原料选择气垫膜的挤出成型主要原料是低密度聚乙烯树膜，要求树脂的熔体流动速率MFR在5〜8g/10min范围内。
另外，按气垫膜的工作环境需要，还可在主树脂中加入一定比例的HDPE树脂和乙烯-醋酸乙烯共聚物（EVA)改性。
如果气垫膜要求有颜色，应在树脂中加入适量的着色剂。
(2) 设备选择由于气垫薄膜挤出成型用原料主要是低密度聚乙烯树脂，所以，挤出成型只用PE料挤塑用通用型挤出机即可。
成型模具结构应根据挤塑成型薄膜的生产方式决定。
气垫薄膜成型可采用吹塑成型，也可选用平膜成型法。
挤出成型平膜法生产工艺比较简单，这种膜成型用模具结构如图1所示。
平膜成型用模具结构比较特殊，从图示中可以看到：这种衣架式T型模具结构，熔料从机筒挤出进入模具腔后，由于中间有一个分流锥而把料流分成两股，分别从模具体的两个口模缝隙中挤出，成型两个膜片。
图1 衣架式T型模具结构
1一口模分流芯；2—连接件；3—模具体；4—模唇,5—调节螺钉
模具中模口的宽度尺寸应根据挤出机螺杆的直径大小和挤出膜片要求宽度来决定：如选用螺杆直径为Ф45mm挤出机时，成型模具口宽应在100〜500mm 范围内。
两片膜厚度可分别用调节螺钉调整。
成型气垫膜挤出生产平膜用辅机结构比较简单。
比较特殊的零件是气垫膜泡成型辊，它的结构与普通挤出平膜冷却辊结构不同：这个辊是外表壳体为转动件，辊面上有等距均匀分布的膜泡成型圆孔（按气垫膜应用条件的不同，膜泡成型用圆孔的直径范围是Ф3~Ф25mm；圆孔深度尺寸范围为2〜10mm;辊的内腔有一个与膜泡孔相通的抽真空气槽，固定不动，由管路与抽真空泵连通。
成型气垫膜挤出成型用辅机，现在有大连东方橡胶塑料机械开发有限公司，广东佛山塑料机械化厂等单位可生产供货。
(3)气垫膜挤出平膜成型工艺
①生产工艺顺序见图2。
图2气垫膜挤出平膜成型生产工艺顺序
1—单螺杆挤出机；2—成型平膜模具；3—气泡吸塑成型辊；
4—导辊；5—卷取装置；6—牵引冷却复合辊；7—连接件
主原料LDPE与其他辅助料计量混合→挤塑原料呈熔融态→模具成型二层膜片→吸塑成型气泡→牵引导辊复合→收卷。
图3成型辊实物图
图4 FTPE-600 气泡膜机实物图
②挤塑原料机筒各段工艺温度：加料段130〜150℃，塑化段170〜190℃，均化段200〜220℃。
成型模具与机筒连接段160〜180℃。
成型模具160〜170℃。
吸塑气泡辊真空度为0.04MPa左右。
(4)低密度聚乙烯气垫薄膜质量标准气垫薄膜的质量要求应符合QB/T1259-91标准规定。
薄膜的力学性能要求见表2。
气垫薄膜压缩试验条件见表3。
表3聚乙烯气垫薄膜力学性能
表4中Z型用于重包装，泡径10〜30mm，泡高3〜10mm。
Y型用于一般包装，泡径4〜15mm，泡高3〜7mm。
Q型用于轻包装，泡径3〜10mm泡高2〜5mm。
按单拉质量面积大小，Q型又分为Q1和Q2两种类型。
表4聚乙烯气垫薄膜压缩试验条件
气泡膜经过气泡袋制作机加工成合适的尺寸，即成为我们使用的气泡袋。
（注：专业文档是经验性极强的领域，无法思考和涵盖全面，素材和资料部分来自网络，供参考。
可复制、编制，期待你的好评与关注）。
