数控机床“限位报警”原因分析解析跟处理
数控机床故障的分析及处理
数控机床故障的分析及处理数控机床是一种高精度、高效率、高自动化性能的机床设备，但在使用过程中也存在一些故障问题。
对于数控机床的故障，我们可以通过具体的分析和处理来解决。
对于数控机床的故障，我们需要进行详细的分析。
分析时可以从以下几个方面入手：1. 故障现象：包括机床的异常声音、运动错误、程序执行错误等。
2. 故障发生的时间：是否在开机时发生、在加工中发生、还是在关机时发生。
3. 故障的范围：是机床整体故障还是某个部件故障。
4. 故障出现的频率：是否时常出现还是偶尔出现。
5. 故障出现的位置：是在控制系统中还是在机床结构中。
接着，根据故障的具体情况，我们可以采取不同的处理方法：1. 自检：对机床进行自检，检查电源、电气设备、接口连接等是否正常。
2. 参数检查：检查机床的参数设置是否正确，包括速度、加工深度、刀具尺寸等。
3. 编程检查：检查机床的程序是否正确，包括程序代码、坐标系、插补方式等。
4. 零件检查：检查机床的零部件是否损坏，包括导轨、刀具、连接件等。
5. 通信检查：检查机床与其他设备的通信是否正常，包括与上位机、外部传感器的通信等。
在处理故障时，我们可以采取以下几种方法：1. 重新启动：将机床关机后重新启动，看是否能够解决问题。
2. 调整参数：根据故障现象和分析结果，适当调整机床的参数，以解决问题。
3. 更换零件：如果机床的某个零部件损坏，可以进行更换，以恢复机床的正常运转。
4. 软件升级：如果故障是由于机床软件的问题造成的，可以进行软件升级，以解决问题。
5. 寻求专业帮助：如果以上处理方法都无法解决问题，可以寻求专业的技术人员来处理故障。
对于数控机床的故障，我们需要进行详细的分析，并根据具体情况采取相应的处理方法。
通过及时的分析和处理，可以提高机床的工作效率，减少故障对生产的影响。
任务八：SINUMERIK 802D数控机床故障报警与维修
2）ALM25050轮廓监控报警 坐标轴在运行过程中计算坐标轴每个插补点的位置值， 该值与机床实际值的差值应在轮廓监控公差带 （MD36400）的设定范围内。否则，就会出现 ALM25050报警。
如果重启后依然出现该报警，可从以下几个方面检查、 调整： ①改善转速调节的优化曲线，例如：减小速度环比例 增益（MD32200）； ②检查轴最大加速度（MD32300），如果轴加速度设 定不正确，驱动器、电机无法提供合适的加减速电流； ③检查输入电压是否在允许范围内，检查伺服变压器 的连接是否正确、可靠。
坐标轴/主轴报警 1）回参考点方式及报警处理 802DCNC提供了坐标轴回参考点的功能，当数控机床 采用了增量式编码器时，开机、急停后、重新启动后， 必须执行回参考点操作，使系统的位置计数与脉冲编 码器的零位脉冲（每转信号）同步。数控机床返回参 考点操作后，程序段才能在自动方式或MDA方式下运 行；反向间隙补偿和丝杠螺距误差补偿等参数才能够 生效。只有正确地返回参考点，机床才能正常工作。
802D回参考点的动作过程：
接近开关信号/零脉冲在减速开关之前的回参考点动作。 接近开关信号/零脉冲在减速开关之后的回参考点动作。
保证机床回参考点动作正常执行的主要条件有：
CNC的操作方式必须选择在“回参考点”方式； “参考点减速”信号必须符合要求； 位置检测装置的“零脉冲”必须正确接入； 机床相关参数必须设置正确。
（2）驱动器报警
常见报警总览 除以上报警外，802D尚有大量的其他报警，这些报警 通常根据报警信息的提示即可解决。 表3-76～表3-79所示为802D常见报警总览，可供维修 时参考。 （1）一般报警 （2）通道报警 （3）坐标轴/主轴报警 （4）循环报警
数控机床常见报警故障
第七章数控机床常见报警故障及维护保养第一节数控机床常见故障及处理一故障与可靠性故障：故障是指设备或系统因自身的原因而丧失规定功能的现象。
故障的形式是多种多样的，但是故障具有相同的规律即故障规律曲线。
由图可知，改曲线分为三个区域，即初期运行区Ⅰ，系统的故障呈负指数曲线函数，故障率较高，故障原因大多数是设计、制造和装配缺陷所造成的；Ⅱ区为系统的正常运行区，此时故障率趋近一条水平线，故障率低，故障原因一般是由操作和维护不良而造成的偶发故障；Ⅲ区为系统的衰老区，此时故障率最大，主要原因是年久失修及磨损过渡造成的。
若加强维护，可以延长系统的正常运行区。
二可靠性可靠性是指在规定的条件下，数控机床维持无故障工作的能力。
衡量可靠性的指标如下：1.平均无故障时间（MTBF）是指一台数控机床在使用中两次故障间隔的平均时间。
一般用总工作时间除以总故障次数来计算。
2.平均修复时间（MTTR）是指数控机床从出现故障直至正常使用所用修复时间的平均值。
3.有效度（A）是指一台可维修的数控机床，在某一段时间内，维持其性能的概率。
用平均无故障时间除以平均无故障时间与平均修复时间的和来计算。
对于普通的数控机床，要求MTBF≥1000h, A≥0.95三故障分类数控机床的常见故障按故障性质、产生原因分为一下几类。
1 系统性故障和随机性故障以故障出现的必然性和偶然性，将故障分为系统性故障和随机性故障。
系统性故障是指机床或数控系统部分在一定的条件下必然出现的故障。
随机性故障是指偶然出现的故障。
一般随机性故障往往是由于机械结构的局部松动、错位、控制系统中的元器件出现工作特性飘移，机床电气元件可靠性下降等原因造成。
这类故障在同样的条件下只偶然出现一两次，需要反复试验和综合判断才能排除。
2 有诊断显示故障和无诊断显示故障以故障出现时有无自诊断显示，将故障分为有诊断显示故障和无诊断显示故障。
目前数控机床配置的数控系统都有自诊断功能，日本FANUC 公司和德国SIEMENS公司的数控系统都具有几百条报警信号。
数控机床常见报警故障
第七章数控机床常见报警故障及维护保养第一节数控机床常见故障及处理一故障与可靠性故障：故障是指设备或系统因自身的原因而丧失规定功能的现象。
故障的形式是多种多样的，但是故障具有相同的规律即故障规律曲线。
由图可知，改曲线分为三个区域，即初期运行区Ⅰ，系统的故障呈负指数曲线函数，故障率较高，故障原因大多数是设计、制造和装配缺陷所造成的；Ⅱ区为系统的正常运行区，此时故障率趋近一条水平线，故障率低，故障原因一般是由操作和维护不良而造成的偶发故障；Ⅲ区为系统的衰老区，此时故障率最大，主要原因是年久失修及磨损过渡造成的。
若加强维护，可以延长系统的正常运行区。
二可靠性可靠性是指在规定的条件下，数控机床维持无故障工作的能力。
衡量可靠性的指标如下：1.平均无故障时间（MTBF）是指一台数控机床在使用中两次故障间隔的平均时间。
一般用总工作时间除以总故障次数来计算。
2.平均修复时间（MTTR）是指数控机床从出现故障直至正常使用所用修复时间的平均值。
3.有效度（A）是指一台可维修的数控机床，在某一段时间内，维持其性能的概率。
用平均无故障时间除以平均无故障时间与平均修复时间的和来计算。
对于普通的数控机床，要求MTBF≥1000h, A≥0.95三故障分类数控机床的常见故障按故障性质、产生原因分为一下几类。
1 系统性故障和随机性故障以故障出现的必然性和偶然性，将故障分为系统性故障和随机性故障。
系统性故障是指机床或数控系统部分在一定的条件下必然出现的故障。
随机性故障是指偶然出现的故障。
一般随机性故障往往是由于机械结构的局部松动、错位、控制系统中的元器件出现工作特性飘移，机床电气元件可靠性下降等原因造成。
这类故障在同样的条件下只偶然出现一两次，需要反复试验和综合判断才能排除。
2 有诊断显示故障和无诊断显示故障以故障出现时有无自诊断显示，将故障分为有诊断显示故障和无诊断显示故障。
目前数控机床配置的数控系统都有自诊断功能，日本FANUC公司和德国SIEMENS公司的数控系统都具有几百条报警信号。
数控机床各种常见故障及分析排除方法(可编辑)
数控机床各种常见故障及分析排除方法数控机床各种常见故障及分析排除方法数控机床各种故障由于现代数控系统的可靠性越来越高数控系统本身的故障越来越低而大部分故障的发生则是非系统本身原因引起的系统外部的故障主要指由于检测开关液压元件气动元件电气执行元件机械装置等出现问题而引起的数控设备的外部故障可以分为软故障和外部硬件损坏引起的硬故障软故障是指由于操作调整处理不当引起的这类故障多发生在设备使用前期或设备使用人员调整时期对于数控系统来说另一个易出故障的地方为伺服单元由于各轴的运动是靠伺服单元控制伺服电机带动滚珠丝杠来实现的用旋转编码器作速度反馈用光栅尺作位置反馈一般易出故障的地方为旋转编码器与伺服单元的驱动模块也有个别的是由于电源原因而引起的系统混乱特别是对那些带计算机硬盘保存数据的系统例如德国西门子系统840C例1一数控车床刚投入使用的时候在系统断电后重新启动时必须要返回到参考点即当用手动方式将各轴移到非干涉区外后再使各轴返回参考点否则可能发生撞车事故所以每天加工完后最好把机床的轴移到安全位置此时再操作或断电后就不会出现问题外部硬件操作引起的故障是数控修理中的常见故障一般都是由于检测开关液压系统气动系统电气执行元件机械装置出现问题引起的这类故障有些可以通过报警信息查找故障原因对一般的数控系统来讲都有故障诊断功能或信息报警维修人员可利用这些信息手段缩小诊断范围而有些故障虽有报警信息显示但并不能反映故障的真实原因这时需根据报警信息和故障现象来分析解决例2我厂一车削单元采用的是SINUMERIK840C系统机床在工作时突然停机显示主轴温度报警经过对比检查故障出现在温度仪表上调整外围线路后报警消失随即更换新仪表后恢复正常例3同样是这台车削中心工作时CRT显示9160报警9160NOPART WITHGRIPPER1CLOSEDVERIFYV14-5这是指未抓起工件报警但实际上抓工件的机械手已将工件抓起却显示机械手未抓起工件报警查阅PLC 图此故障是测量感应开关发出的经查机械手部位机械手工作行程不到位未完全压下感应开关引起的随后调整机械手的夹紧力此故障排除例4一台立式加工中心采用FANUC-OM 控制系统机床在自动方式下执行到X轴快速移动时就出现414＃和410＃报警此报警是速度控制OFF 和X 轴伺服驱动异常由于此故障出现后能通过重新启动消除但每执行到X 轴快速移动时就报警经查该伺服电机电源线插头因电弧爬行而引起相间短路经修整后此故障排除例5操作者操作不当也是引起故障的重要原因如我厂另一台采用 840C 系统的数控车床第一天工作时完全正常而第二天上班时却无论如何也开不了机工作方式一转到自动方式下就报警EMPTYING SELECTED MOOE SELECTOR加工完工件后主轴不停机械手就去抓取工件后来仔细检查各部位都无毛病而是自动工作条件下的一个模式开关位置错了所以当有些故障原因不明的报警出现的话一定要检查各工作方式下的开关位置还有些故障不产生故障报警信息只是动作不能完成这时就要根据维修经验机床的工作原理和PLC 运行状况来分析判断了对于数控机床的修理重要的是发现问题特别是数控机床的外部故障有时诊断过程比较复杂但一旦发现问题所在解决起来比较简单对外部故障诊断应遵从以下两条原则首先要熟练掌握机床的工作原理和动作顺序其次要会利用PLC 梯形图NC系统的状态显示维修的基本步骤一故障记录数控机床发生故障时操作人员应首先停止机床保护现场然后对故障进行尽可能详细的记录并及时通知维修人员故障的记录可为维修人员排除故障提供第一手材料应尽可能详细记录内容最好包括下述几个方白⑴故障发生时的情况记录1发生故障的机床型号采用的控制系统型号系统的软件版本号2故障的现象发生故障的部位以及发生故障时机床与控制系统的现象如是否有异常声音烟味等3发生故障时系统所处的操作方式如AUTO自动方式MDI手动数据输入方式EDIT编辑HANDLE手轮方式JOG手动方式等4若故障在自动方式下发生则应记录发生故障时的加工程序号出现故障的程序段号加工时采用的刀其号等5若发生加工精度超差或轮廓误差过大等故障应记录被加工工件号并保留不合格工件工件6在发生故障时若系统有报警显示则记录系统的报警显示情况与报警号通过诊断画面记录机床故障时所处的工作状态如系统是否在执行MST 等功能系统是否进入暂停状态或是急停状态系统坐标轴是否处于互锁状态进给倍率是否为0等等7记录发生故障时各坐标轴的位置跟随误差的值8记录发生故障时．各坐标轴的移动速度移动方向主轴转速转向．等等⑵故障发生的频繁程度记录1故障发生的时例与周期如机床是否一直存在故障若为随机故障．则一天发生几次是否频繁发生2故障发生时的环境情况如是否总是在用电高峰期发生故障发生时数控机未旁边的其他机械设备下作是否正常3若为加工零件时发生的故障则应记录加工同类工件时发生故障的概率情况4检查故障是否与进给速度换刀方式或是螺纹切削等特殊动作有关⑶故障的规律性记录1在不危及人身安全和设备安全的情况下是否可以重演故障现象2检查故障是否与机床的外界因素有关3如果故障是在执行某固定程序段时出现可利用 MDI 方式单独执行该程序段检查是否还存在同样故障4若机床故障与机床动作有关在可能的情况下应检查在手动情况下执行该动作．是否也有同样的故障5机床是否发生过同样的故障周围的数控机床是否也发生同一故障等等⑷故障时的外界条件记录1发生故障时的周围环境温度是否超过允许温度是否有局部的高温存在2故障发生时周围是否有强烈的振动源存在3故障发生时系统是否受到阳光的直射4检查故障发生时电气柜内是否有切削液润滑油水的进入5故障发生时输入电压是否超过了系统允许的波动范围6故障发生时车间内或线路上是否有使用大电流的装置正在进行起制动7故障发生时机床附近是否存在吊车高频机械焊接机或电加工机床等强电磁干扰源8故障发生时附近是否正在安装成修理调试机床是否正在修理调试电气和数控装置二维修前的检查维修人员故障维修前应根据故障现象与故障记录认真对照系统机床使用说明书进行各顶检查以便确认故障的原因这些检查包括⑴机沫的工作状况检查1机床的调整状况如柯机沐工作条件是否符合要求2加工时所使用的刀具是否符合要求切削参数选择是否合理正确3自动换刀时坐标轴是否到达了换刀位置程序中是否设置了刀具偏移量4系统的刀具补偿量等参数设定是否正确5系统的坐标轴的间隙补偿量是否正确6系统的设定参数包括坐标旋转比例缩放因子镜像轴编程尺寸单位选择等是否正确7的工件坐标系位置零点偏置值的设置是否正确8安装是否合理侧量手段方法是否正确合理9零件是否存在因温度加工而产生变形的现象等等⑵机床运转清况检查1在机床自动运转过程中是否改变或调整过操作方式是否插入了手动操作2机床侧是否处于正常加工状态工作台夹具等装置是否处于正常工作位置3机床操作面板上的按扭开关位置是否正确机床是否处于钱住状态倍率开关是否设定为O4机床各操作面板上数控系统上的急停按扭是否处十急停状态5电气柜内的熔断器是否有熔断自动开关断路器是否有跳闸6机床操作面板上的方式选择开关位置是否正确进给保持按钮是否被按下⑵机床和系统之间连接清况的检查1检查电缆是否有破损电缆拐弯处是否有破裂损伤现象2电源线与信号线布置是否合理电缆连接是否正确可靠3机床电源进线是否可靠接地接地线的规格是否符合要求4信号屏蔽线的接地是否正确端子板上接线是否牢固可靠系统接地线是否连接可靠5继电器电磁铁以及电动机等电磁部件是否装有噪声抑制器等等⑷CNC 装置的外观检查1是否在电气柜门打开的状态下运行数控系统有无切削液或切削粉末进入柜内空气过沈器清洁状况是否良好2电气柜内部的风扇热交换器等部件的工作是否正常3电气柜内部系统驱动器的模块印制电路板是否有灰尘金属粉末等污染4在使用纸带阅读机的场合检查纸带阅读机是否有污物阅读机上的制动电磁铁动作是否正常5电源单元的熔断器是否熔断6电缆连接器插头是否完全插入拧紧7系统模块线路板的数量是否齐全模块线路板安装是否牢固可靠8机床操作画板 MDlCRT 单元上的按钮有无破损位置是否正确9系统的总线设置模块的设定端的位置是否正确⑸有关穿孔纸带的检查旱期的系统加工程序一般是用纸带读入的如果发现是由于穿孔纸带读入的信息不对而引起故障时需要检查并记录下述内容1纸带阅读机开关是否止常2有关纸带操作的设定是否正确操作是否有误3纸带是否有折皱现象4纸带上的孔是否有破损5纸带上的接头处连接是否平整6纸带以前是否用过7使用的是黑色纸带还是其他颜色的纸带总之．维修时应记录检查的原始数据状态较多记录越详细维修就越方便用户最好根据本厂的实际清况编制一份故障维修记录表在系统出现故障时操作者可以根据表的要求及时填入各种原始材料供维修时参考三故障诊断的基本方法数控机床发生故障时为了进行故障诊断找出产生故障的根本原因维修人员应遵循以下两条原则1充分调查故障现场这是维修人员取得维修第一千材料的一个重要手段调查故障现场首先要查看故障记录单同时应向操作者调查询问出现故障的全过程充分了解发生的故障现象以及采取过的措施等此外维修人员还应对现场作细致的检查观察系统的外观内部各部分是否有异常之处在确认数控系统通电无危险的清况卜方可通电通电后再观察系统有何异常 CRT 显示的报警内容是什么等2认真分析故障的原因数控系统虽有各种报警指示灯或自诊断程序但不可能诊断出发生故障的确切部位而且同一故障同一报警可以有多种起因在分析故障的起因时一定要开阔思路尽可能考虑各种因素．分析故漳时维修人员也不应局限于 CNC 部分而是要对机床强电机械液压气动等方面都作详细的检查并进行综合判断达到确珍和最终排除故障的日的对于数控机床发生的大多数故障总体上说可采用卜述几种方法来进行故障诊断⑴直观法这是一种最基本最简单的方法维修人员通过对故障发生时产生的各种光声味等异常现象的观察检查可将故障缩小到某个模块甚至一块印制电路板但是．它要求维修人员具有丰富的实践经验．以及综合判断能力⑵系统自诊断法充分利用数控系统的自诊断功能根据 CRT 上显示的报警信息及各模块上的发光二极管等器件的指示可判断出故瘴的大致起因进一步利用系统的自诊断功能．还能显示系统与各部分之间的接口信号状态找出故障的大致部位．它是故障诊断过程巾最常用有效的方法之一⑶参数检查法数控系统的机床参数是保证机沐正常运行的前提条件它们直接影响着数控机未的性能参数通常存放在系统存储器中一旦电池不足或受到外界的干扰可能导致部分参数的丢夫或变化使机床无法正常工作通过核对调整参数有时可以迅速排除故障特别是对于机床长期不用的清况参数丢失的现象经常发生因此检查和恢复机床参数是维修中行之有效的方法之一另外数控机床经过长期运行之后由于机械运动部件磨损电气元括件性能变化等原因也需对有关参数进宁 J 重新调橄⑷功能测试法所谓功能钡 l 试法是通过功能测试程序检查机床的实际动作判别故障的一种方法功能测试可以将系统的功能如直线定位圆弧插补螺纹切靓固定循环用户宏程序等用手工编程方法编制一个功能铡试程序并通过运行测试程序来检查机床执行这些功能的准确性和可靠性进而判断出故障发生的原因对于长期不用的数控机床或是机床第一次开机不论动作是否正常都应使用木方法进行一次检查以判断机床的上作状况⑸部件交换法所谓部件交换法就是在故障范围大致确认并在确认外部条件完全正确的情况下．利用同样的印制电路板模块集成电路芯片或兀器件替换有疑点的部分的方法部件交换法是一种简单易行可靠的方法也是维修过程中最常用的故障判别方法之一交换的部件可以是系统的备件也可以用机床上现有的同类型部件替换通过部件交换就可以逐一排除故障可能的原因把故障范围缩小到相应的部件上必须注意的是在备州交换之前厚仔细检查确认部件的外部工作刹长在线路中存在短路过电压等情况时切不可以轻易更换备件此外．备件或交换板应完好且与原板的各种设定状态一致在交换CNC 装置的存储器板或CPU 板时通常还要对系统进行某些特定的操作如存储器的初始化操作等并重新设定各种参数否则系统不能正常工作这些操作步骤应严格按照系统的操作说明书维修说明书进行⑹测量比较法数控系统的印制电路板制造时为了调整＿维修的便利通常都设置有检测用的测量端子维修人员利用这些检测端子可以侧量比较正常的印制电路板和有故障的印制电路板之间的电压或波形的差异进而分析判断故障原因及故障所在位置通过测量比较法有时还可以纠正他人在印制电路板上的调整设定不当而造成的故障测量比较法使用的前提是维修人员应了解或实际测量正确的印制电路板关键部位易出故障部位的正常电压值正确的波形才能进行比较分析而且这些数据应随时做好记录并作为资料积累⑺原理分析法这是根据数控系统的组成及工作原理从原理上分析各点的电平和参数并利用万用表示波器或逻辑分析仪等仪器对其进行侧量分析和比较进而对故障进行系统检查的一种方法运用这种方法要求维修人员有较高的水平对整个系统或各部分电路有清楚深入的了解才能进行对于其体的故障也可以通过测绘部分控制线路的方法．通过绘制原理图进行维修在本书中提供了部分测绘的原理图可以供维修参考除了以上介绍的故障检测方法外．还有插拔法电压拉偏法敲击法局部升温法等等这些检查方法各有特点维修人员可以根据不同的故障现象加以灵活应用以便对故障进行综合分析逐步缩小故障范围排除故障四干扰及其预防干扰是造成数控系统软故障．且容易被忽视的一个重要的方面消除系统的干扰可以从下述几个方面着手⑴正确连接机床系统的地线数控机床必须采用点接地法参见图 13 所示切不可为了省事在机床的各部位就近接地造成多点接地环流接地线的规格定要按系统的规定导线线径必须足够大在需要屏蔽的场合必须采用屏蔽线屏蔽地必须按系统要求连接以避免千扰数控机床对接她的要求通常较高车间厂房的进线必须有符合数控机床安装要求的完整接地网络它是保证数控机床安全可靠运行的前提条件必须引起足够的重视⑵防止强电干扰数控机床强电柜内的接触器继电器等电磁部件都是干扰源交流接触器的频繁通断交流电动机的频繁起动停止主问路与控制回路的布线不合理．都可能使CNC的控制电路产生尖峰脉冲浪涌电压等干扰影响系统的正常工作因此对电磁干扰必须采取以下捕施予以消除1在交流接触器线圈的两端交流电动机的三相输出端上并联RC 吸收器2在直流接触器或直流电磁阀的线圈两端加入续流二极管3CNC 的输入电源线间加入浪涌吸收器与滤波器．4伺服电动机的三相电枢线采用屏蔽线SIEMENS 驱动常用．通过以上办法一般可有效抑制干扰但要注意的是杭千扰器件应尽可能靠近干扰源其连接线的长度原则上不应大于20cm⑶抑制或减小供电线路L的干扰在某些电力不足或频率不稳的场合电压的冲击欠压频率和相位漂移．波形的失真 1 共模噪声及常模噪声等．将影响系统的正常工作．应尽可能减小线路上的此类干扰防止供电线路干扰的具体措施一般有以下几点1对于电网电压波动较大的地区应在输入电源上加装电子稳压器．2线路的容量必须满足机床对电源容量的要求3避免数控机床和电火花设备频繁起动停止的大功率设备共用同一干线4安装数控机床时应尽可能远离中频炉高频感应炉等变频设备故障分析的方法一常见故障及其分类1按故障发生的部位分类⑴主机故障数控机床的主机通常指组成数控机床的机械润滑冷却排屑液压气动与防护等部分主机常见的故障主要有1 因机械部件安装调试操作使用不当等原因引起的机械传动故障2 因导轨主轴等运动部件的干涉摩擦过大等原因引起的故障3 因机械零件的损坏联结不良等原因引起的故障等等．主机故障主要表现为传动噪声大加工精度差运行阻力大机械部件动作不进行机械部件损坏等等润滑不良液压气动系统的管路堵塞和密封不良是主机发生故障的常见原因数控机床的定期维护保养．控制和根除三漏现象发生是减少主机部分故障的重要措施．⑵电气控制系统故障从所使用的元器件类型上．根据通常习惯电气控制系统故障通常分为弱电故障和强电故障两大类弱电部分是指控制系统中以电子元器件集成电路为主的控制部分数控机床的弱电部分包括CNCPLCMDIC RT以及伺服驱动单元输为输出单元等弱电故障又有硬件故障与软件故障之分．硬件故障是指上述各部分的集成电路芯片分立电子元件接插件以及外部连接组件等发生的故障软件故障是指在硬件正常情况下所出现的动作出锗数据丢失等故障常见的有．加工程序出错系统程序和参数的改变或丢失计算机运算出错等强电部分是指控制系统中的主回路或高压大功率回路中的继电器接触器开关熔断器电源变压器电动机电磁铁行程开关等电气元器件及其所组成的控制电路这部分的故障虽然维修诊断较为方便但由于它处于高压大电流工作状态发生故障的几率要高于弱电部分．必须引起维修人员的足够的重视2．按故障的性质分类⑴确定性故障确定性故障是指控制系统主机中的硬件损坏或只要满足一定的条件数控机床必然会发生的故障这一类故障现象在数控机床上最为常见但由于它具有一定的规律因此也给维修带来了方便确定性故障具有不可恢复性故障一旦发生如不对其进行维修处理机床不会自动恢复正常．但只要找出发生故障的根本原因维修完成后机床立即可以恢复正常正确的使用与精心维护是杜绝或避免故障发生的重要措施⑵随机性故障随机性故障是指数控机床在工作过程中偶然发生的故障此类故障的发生原因较隐蔽很难找出其规律性故常称之为软故障随机性故障的原因分析与故障诊断比较困难一般而言故障的发生往往与部件的安装质量参数的设定元器件的品质软件设计不完善工作环境的影响等诸多因素有关．随机性故障有可恢复性故障发生后通过重新开机等措施机床通常可恢复正常但在运行过程中又可能发生同样的故障加强数控系统的维护检查确保电气箱的密封可靠的安装连接正确的接地和屏蔽是减少避免此类故障发生的重要措施3．按故障的指示形式分类⑴有报带显示的故障数控机床的故障显示可分为指示灯显示与显示器显示两种情况1指示灯显示报警指示灯显示报警是指通过控制系统各单元上的状态指示灯一般由 LED发光管或小型指示灯组成显示的报警．根据数控系统的状态指示灯即使在显示器故障时仍可大致分析判断出故障发生的部位与性质因此．在维修排除故障过程中应认真检杳这些状态指示灯的状态2显示器显示报警．显示器显示报警是指可以通过 CNC 显示器显示出报警号和报警信息。

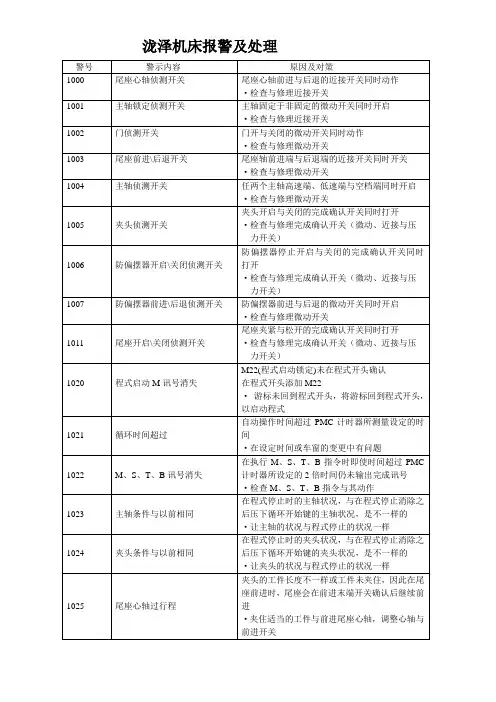

泷泽机床报警及处理
·同时指令M82（捕捉前进）与M83（捕捉后退）。
M86，87
·同时指令M86（尾座台锁定）与M87（尾座台松开）。
M90，91
·同时指令M90（倒角信号OFF）与M91（倒角信号ON）。
2006
机器运转失败，再次压下机器运转准备键
压下机器运转准备键，如果在压下机器运转准备键后仍然发生同样的警示，请询问我们的维修工程师
2007
测量失败
侦测到测量器发生问题
2010
工件夹紧检查失败
工件夹头的设定不足，充分的设定工件到夹头，或调整底座确认压力开关
2011
工具寿命有限
侦测刀具寿命更换新的刀具
1021
循环时间超过
自动操作时间超过PMC计时器所测量设定的时间
·在设定时间或车窗的变更中有问题
1022
M、S、T、B讯号消失
在执行M、S、T、B指令时即使时间超过PMC计时器所设定的2倍时间仍未输出完成讯号
·检查M、S、T、B指令与其动作
1023
主轴条件与以前相同
在程式停止时的主轴状况，与在程式停止消除之后压下循环开始键的主轴状况，是不一样的
·放回刀具侦测器
1043
刀具损坏
侦测到刀具损坏
·更换新的刀具
1044
B讯号值过大
指令B指令码超过360度范围
·修改程式
1045
回到尾座销位置
在尾座销超出时压下循环开始键
·移回尾座销位置
1060
在尾座后退时M10无效
虽然尾座没有向前，还是下达M10（尾座心轴向前）指令
·将尾座移向前下达M10指令
1061
·将门关起来
1032
将齿轮改变为高速或低速
FANUC数控机床90号报警的解除
２１ 使 用 绝 对 位 置 检 测 进 行 参 考 点 返 回 ．
２３ 检 查 编 码 器 的 电 压 ．
上述 操作之后仍未能解 除报警 ，检查 编码 器 的电压是否 大 于 ４７ Ｖ。如果小于 ４７ Ｖ， ．５ ． ５ 则编码器 的电源 电压不 足 ； 如果 大 于 ４７ Ｖ， ． ５ 则编码器存在故 障 ， 需更换编码器或 电机。
＃ Ａ Ｃ ） ： 置检测器是增量脉冲编码器 。 ５（Ｐ ｘ ０ 位 １位置检测器是绝对脉 冲编码器。 ： ４ Ａ Ｚ ）绝对脉 冲编码器 的参 考点位置是否确立 。 ＃ （ Ｐ ｘ：
０ 没 有 确 定 ：
１ 已确 立 ：
（） ５ 机床重启后 ， 再将参数 １ １＃ 、５设置为 ０ ８ ５４ ＃ 。
如上述操作未能解除报警 ， 则进行如下操作 ： （） １ 如图 １ 所示 ， 将参数 １２ ３ ０及 １２ 数值设置至最大。 ３１
（） ２ 机床重启。 （） ３ 将工 作 台移动沿 负方 向至硬 限位报 警 ， 再往 正 向
运转 。我单位数控机床 自 用以来 ， 使 出现此故 障数次 ， 利用上 述方法故障基本 能够得 以解决 。
《 备制 造技 术 ）ｏｏ年第 ｌ 装 ２ｌ ２期
实际切割生产 的无压 式汽油切割机。
３１ 已解 决 的 主 要 技 术 难 题 ． （ ） 工切 割 过 程 中 作 一 般 晃 动 时 火 焰 稳 定 ； ４手
（ ） 自动割炬切割斜面， ５半 火焰稳定 ， 切割面光滑， 不挂渣； （） ６ 直接在切 割机配置的油箱加油 口点火 ， 油箱没有产生 燃烧爆炸 ， 而切割能照 常进行 。
参考文献 ：
【 孙 伟 ．数 控设备 故障 诊断 与维修 技 术【 ］ 京 ： 防工业 出版 １ 】 Ｍ． 北 国
数控机床误差过大故障的分析与处理.
数控机床误差过大故障的分析与处理
数控机床误差过大故障分析与处理
一
定位超调故障的分析与处理
可能原因 加减速时间 设定不当 位置环比例 增益设置不 当
速度环比例 增益设置不 当 速度环积分 时间设置不 当
检查步骤 依次检查数控装置 或伺服驱动器上的 这几个参数的设置 是否与说明书要求 相同
排除措施 依照参数说明书， 正确设置个参数
数控机床误差过大故障分析与处理
项目 超调 1 2 单脉 1 冲精 度差 2 故障原因 加/减速时间设定过小 与机床的连接部分刚性差或连接不牢固 需要根据不同情况进行故障分析 机械传动系统存在爬行或松动
一 加工误差过大故障的分析与处理
检查步骤 检测起、制动电流是否已经饱和 检查故障是否可以通过减小位置 环增益改善 检查定位时位置跟随误差是否正 确 检查机械部件的安装精度与定位 精度 调整速度控制单元扮傻姑娘的相 应旋钮，提高速度环增益 检查定位是位置跟随误差是否正 确 检查机械部件的安装精度与定位 精度 更换位置控制单元板（主板） 检测位置检测器件（编码器、光 栅） 测量不圆度，检查周向上是否变 形，45°方向上是否成椭圆 测量各轴的定位精度与反向间隙 调整控制单元，使同样的进给速 度下各插补轴的位置跟随误差的 差值在±1%以内 在项目3调整后，在45°上成椭圆 检查接口板的调整 测量、重新调整间隙 措施 延长加/减速时间设定 减小位置环增益或提高机 床的刚性 若正确，见第2项，否则 第3项 调整机床机械传动系统
机床反向间隙大、定位精度差 位置环增益设定不当 Nhomakorabea4
5 6
各插补轴的检测增益设定不良
感应同步器或旋转变压器的接口板调整不 良 丝杠间隙或传动系统间隙
数控机床常见故障分析与排除
数控机床常见故障分析与排除数控机床作为一种高精度、高自动化的加工设备，在现代制造业中得到了广泛应用。
但是，由于设备的复杂性和使用环境的不可控因素，故障在数控机床中是难以避免的。
下面将介绍一些常见的数控机床故障及排除方法。
1.电路故障电路故障是数控机床常见的故障类型，它包括电源故障、控制器故障和电机故障等。
当出现电路故障时，应先检查电源供电是否正常，然后检查各个电控器电路的连接是否松动或断开。
如果确定电路连接正常，可以用万用表对电路进行测量，找到故障点后及时修复或更换故障部件。
2.传感器故障传感器在数控机床中起着非常重要的作用，其功能是感受和反馈加工过程中的各项参数。
常见的传感器故障包括信号传输异常、测量值不准确以及传感器损坏等。
当出现传感器故障时，可以先检查传感器连接是否正常，然后根据故障现象判断是传感器本身问题还是测量系统的问题。
如果是传感器本身的问题，应及时更换故障传感器。
3.伺服系统故障伺服系统是数控机床实现精确控制的关键部件，如果伺服系统有故障，会导致机床运动不稳定、位置偏差等问题。
常见的伺服系统故障包括伺服驱动器故障、编码器故障以及馈电电源故障等。
当出现伺服系统故障时，可以先检查伺服驱动器的供电电源是否正常，然后检查编码器的连接是否正常。
如果问题仍然存在，可以调试伺服参数或更换故障部件。
4.机械部件故障机械部件故障是数控机床常见的故障类型，它包括导轨故障、丝杠故障、轴承故障等。
当出现机械部件故障时，可以先检查机床的润滑系统是否正常工作，然后检查机床各个部件的连接是否松动或断裂。
如果问题仍然存在，可以对机床进行清洁和维护，或更换故障部件。
5.编程错误编程错误是操作人员在使用数控机床时常犯的错误之一、编程错误包括程序错误、参数设置错误以及操作命令错误等。
当出现编程错误时，可以先检查编程程序中是否存在语法错误或逻辑错误，然后检查参数设置是否符合要求。
如果问题仍然存在，可以对编程进行修改或重新编写。
关于广州数控系统GSK系统报警的解决方法汇总
关于广州数控系统GSK系统报警的解决方法汇总
1、系统显示“急停报警”，产生原因包括急停按钮按下未旋起，限位问题及线路断路故障等。
解决方法：检查急停按钮是否按下未旋起，检查限位开关是否损坏或断路导致急停线路这一回路断路，检查线路是否存在短路或接触不良；是否二极管接反导致烧毁 2803 IC ，致使 +24V 信号输出无效，此时需更换2803 IC
2、不稳定的电压导致驱动器或变频器报警从而引起系统报警
解决方法：检查供电电压，加装稳压设备
3、系统显示“驱动器准备未绪”报警
解决方法：驱动器没有电源供给,检查供电回路各线路有否断路,检查各元器件是否损坏;系统上的驱动参数设置不当，修改以下相应参数：980T为9 号， 928TC 为 12 号，928TA为10号参数；通过互换驱动器检查是否驱动器自身故障
4、系统编程时出现程序操作报警，产生原因是进行了非法的编辑或操作不当
解决方法：查阅系统操作说明书的附录或本手册车床系统报警附录，根据系统的报警内容，查阅相应的处理方法
5、系统出现序号报警或中文报警，由于参数设置不合理或编辑非法导致
解决方法：查阅系统操作说明书的附录或本手册车床系统报警附录，根据系统的报警内容，查阅相应的处理方法
6、科能报警
解决方法：980T 科能报警，打开系统盖，将门阵重新拔插，再
按实 ,若仍不能解决，则需送厂维修。
990M 科能报警，则需调节电源盒 +5V 的输出电压，若仍不能解决，则需送厂维修。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
数控机床“限位报警”原因分析与处理 衡阳市第五技校 刘双全 摘 要：本文从简单到复杂、从普遍到特殊、由浅入深地讲述了引起数控机床“限位报警”的五类原因。着重强调了观察分析、抓住特点、灵活运用的维护意识，并列举一些有代表性的实例加以分析说明。
关键词：数控机床 限位 故障排除 由于机床数控系统种类繁多、设备形态结构各异、设计方式多种多样、故障现象千差万别，维护好数控设备是具有相当难度的工作。在掌握了机械结构及电气控制原理的同时,必须合理分析，灵活运用，善于总结,才能起到事半功倍的收效。立足于原理，由易到难地去缩小故障范围并排除。为了保障机床地运行安全,机床的直线轴通常设置有软限位（参数设定限位）和硬限位（行程开关限位）两道保护“防线”。限位问题是数控机床常见故障之一,相关资料提及较少。以下就导致“限位报警”的主要原因作一些分析和说明。
一、相关控制电路断路或限位开关损坏 此原因引起“限位报警”发生率相对较高，由于外部元器件受环境影响较大，如机械碰撞、积尘、腐蚀、摩擦等因素的影响，易于导致相关限位开关本身损坏及控制电路断路，同时产生“限位报警”信息。也遇见超程开关压合后不能复位的情况。这类故障的处理比较直接，把损坏的开关、导线修复好或更换即可。导线断路或接触不良时需仔细地校线和观察，
如：一台XK755数控铣床，采用FANUC 0-M数控系统。在加工过程中，突然出现“X+、X-、Y+、Y- 硬限位”报警，而实际上机床在正常的加工范围内。根据上述现象，估计线路接触不良或断路可能性最大，测量电器柜中接线排上供给限位电路的24V电压，压值正常。按照线路走向逐一查找，在用手旋动床体右侧的一个线路接头时，发现屏幕上报警瞬间消失，在松手间报警复现。于是，拆下该接头，仔细检查发现里面焊接的两根导线已经脱落，在用手向里面旋动的过程中可以让导线断路的两端碰触，所以有上述变化现象。重新焊接好接头后，机床恢复正常。
二、操作不规范，误动作或机床失控 其中，主要以引起硬限位报警为主，一般来说，通过直接补救措施方能进行恢复，利用机床本身的超程解除功能或短接法是日常维护的惯用方法。为了赢得宝贵的生产时间，在处理过程中我们应紧紧抓住设备及系统的个体特点，寻找具可靠性的捷径，灵活快速地解决问题。
1、根据机床结构特点进行处理 绝大多数机床都设置有“超程解除”触点，一旦出现“硬限位”报警，在确认硬限位开关被压合后，使该触点闭合并在手动方式下向相反方向移出限位位置，即解除报警；也有少数没有设置该按钮，此时应在相应的点上采取等效短接措施，即强制满足条件，然后将机床移出限位位置。
如：一台进口的HX-151型立式五坐标加工中心。出现“X轴硬限位”报警，该加工中心未设置“超程解除” 按钮。由于机床结构原因，X+向的限位开关安装位置“隐蔽”，必须移开踏板并拆掉护板，需要花费大量时间和精力，延误生产。因此，采取在电器柜中接线排上短接相应端号等电势点的办法，即短接该机床接线排上的3230和3232两点（也可直接在PLC的输入点A305.3和A306.6间短接），并将机床移回行程范围以内，故障排除。
2、抓住数控系统功能局限及特性 在日常维护中，我们也碰到由于受数控系统设计软件的限制出现比较特殊的情况。对于该类问题的处理，必须全面掌握某个数控系统的个体特点及性能。在探索、总结的同时，要作好记录，有条件应接受一些必要的技术培训。 如：由我们在外单位看到的由技术人员自行设计的叶片喷丸经济型数控机床,控制X、Y、Z、A四轴（其中A轴为旋转轴）,数控系统为西南自动化研究所开发的圣维(Swai)M2000,采用开环控制方式。出现以下两例具代表性的故障现象：
（1）由于操作不当,机床面板左下角显示为Y向“硬限位”，+Y行程开关已被压合，且硬限位红色指示灯亮。在手动方式下，无法向相反方向移出限位位置。
处理方法及原因：采取惯用的移出和短接方法不能排除故障，因报警未清除，在手动或手轮方式下对Y轴移动操作已无效。在没有找出其它可能原因的情况下，怀疑到数控系统问题，然而，此时数控系统并无任何死机或紊乱的征兆，且其它各轴都能正常运动。决定将+Y行程限位开关短接，关断机床电源并稍等片刻，然后重新启动机床，发现报警信息消失，红色指示灯熄灭，再将机床移出限位位置，最后取消短接线，一切恢复正常，事实上，经过故障多次发生时的处理情况，我们认识到本故障是由于该数控系统对上一坐标位置在通电的情况下具有保持记忆的功能。
（2）机床操作面板CRT左下角报警信息显示为“硬限位“，硬限位红色指示灯并未亮，机床实际位置离硬限位开关还有很远的距离。同时，机床坐标数显值接近99999999的最大值，该轴向无法移动。
处理方法：针对上述现象，首先判断为坐标值已出现数据溢出，超出了机床记忆的限位值，在累积越来越大的情况下，必须使坐标数据全部清零处理。该系统机械坐标清零步骤如下：①在主页面下进入“监控“菜单；②页面内容部分无任何类容显示，不用理会（被隐藏），进入第二项“从机监控”；③接下来按第三项“F3”，此时可见各轴机床坐标都为零，报警已经清除。特别注意，机床必须重新回参考点建立机床坐标系，出现该情况是由于数控系统功能程序的限制。在处理时应结合上面第（1）点的特征。 三、回参考点过程失败，引起限位 比较高档的数控系统通常都可以利用方便灵活的参数修正功能来维护机床，如果机床实际位置未超过限位位置而出现限位报警，首先应细心查看是否因行程的参数丢失或改变的可能。针对参数，最典型的事例是某些机床在回参考点时易出现软限位报警，而机床实际位置离参考点有一定距离。此时，在机床硬限位功能完好的情况下，根据机床报警时的停止点离基准点标记位移大小适当将软限位参数值修改大（有时需设定到最大值或取消，应视其情况），待机床重新回参考点正常后需将软限位设定还原。另外，在更换一些牵涉到行程的设备后（如电机、轴联结、丝杠等），其间隙、位移易发生一定变动，也有可能出现回参考点失败，同时产生“限位报警”。
如：一台宁江机床有限公司制造的THM6350卧式加工中心，数控系统为FANUC 0i-MA。在回参考点过程中，Y轴出现报警信息为“507 OVER TRAVEL +X”，有减速过程，反复操作不能回参考点，并出现同样的报警信息，该加工中心采用的挡块方式回参考点。
分析与处理：可以看出，该故障的根本原因不是硬限位本身。那么是否在减速后归基准点标记脉冲不出现？如果是这样，有两种可能：一是光栅在归基准点过程中没有发现归基准点脉冲信号，或归基准点标记失效，或由基准点标记选择的归基准点脉冲在传输或处理过程中丢失，或测量系统硬件故障对归基准点脉冲信号无鉴别或处理能力。二是减速开关与归基准点标记位置错位，减速开关复位后，没有出现基准点标记。对相关参数逐一检查无改变和丢失的情况。用手直接压下各开关，在PMC地址X1009. 0 中确减速信号由“0”变为“1”，说明功能完好，根据故障现象，超程信号也完好，重点应检查基准点信号，排除因信号丢失或元器件损坏的可能。其减速开关、参考点开关的距离已经由厂家标准设定，参考计数器容量和标准一致，一般在维护过程中不做变动或修改。先不忙采用跟踪法去确定上面分析的第一点可能原因，先遵循由易到难的原则去考虑问题。看是否由于基准点标记的识别能力已经下降或丧失所致？决定将参数1425（碰减速挡块后FL速度）的X值由原来的200修改成100，为保证各轴运动平衡，将其它轴的FL速度同时设定为100 ，试回参考点，机床恢复正常，这种设想得到了验证。因此，造成该故障的原因是由于基准点标记识别能力已经降低，导致机床回参考点失败直到压合硬限位。
四、机床参数受外界干扰发生改变或丢失 这一方面，主要以软限位参数为常见。车间电源质量差、加工环境恶劣、雷电、屏蔽措施不到位等外部因素非常容易导致数控机床的各种参数发生变化或丢失。在把参数恢复的同时，必须查清引起故障的直接原因，采取补救措施。
一台卧式加工中心,采用FANUC 0i-MA数控系统,在加工过程中出现“501 OVER TRAVEL –X”,即负向超程,机床机械坐标的数显值远远超出设定值-99999999~+99999999的范围(单位:μm),而实际机床在行程范围内。
处理方法：由上述现象看出，机床数显数据因干扰发生了变化且超出软限位设定范围。进入参数画面修改参数1320、1321(Y轴存储式行程检测负方向边界的坐标值)。接下来，将参数1320设定为小于参数1321,行程认为是无穷大,不进行存储式行程检测1的检测。关机重新启动机床并回参考点,然后将1320和1321的参数恢复为修改前的坐标值。.另一方面,必须找到引起数据变化的直接原因,并即时排除,以防止故障再次发生造成更严重的后果。本次故障最后确认是受到雷电的干扰所致。
五、坐标系和数控程序的影响 由于机床结构原因，X+向的限位开关安装位置“隐蔽”，必须移开踏板并拆掉护板，需要花费大量时间和精力，延误生产。因此，采取在电器柜中接线排上短接相应端号等电势点的办法，即短接该机床接线排上的3230和3232两点（也可直接在PLC的输入点A305.3和A306.6间短接），并将机床移回行程范围以内，故障排除。
