油气集输工程课程设计
油气集输工程课程设计
油气集输工程是石油工程学科中的一个重要分支，它主要涉及石油或天然气的生产、收集、加工、储存和输送等环节。
针对这一领域的课程设计是石油工程专业学生必不可少的环节之一，在整个学习过程中起着重要的指导作用。
下面我们就来探讨一下油气集输工程课程设计的相关内容。
一、课程设计的意义
在油气集输工程的学习中，课程设计是非常重要的一部分。
它不仅能够帮助学生把所学知识更好地运用于实践，使所学知识更加深入，而且还可以让学生了解行业实践中的真实情况和实际问题，提高应对复杂问题的能力。
二、课程设计的步骤
1、选题
选题是课程设计的第一步，也是非常关键的一步。
选题应该贴近油气集输工程的实际，一般可以从以下几个方面考虑：
（1）行业热点：例如，在当前石油市场紧张的情况下，
研究油气运输安全问题等。
（2）技术难点：例如，在油气集输过程中，如何实现高
效过滤，提高清洁卸油效率等。
（3）实践技能：例如，针对输油管道维护问题，开展课
程设计，可以有效提高运营维护能力。
2、方案编写
在选好课程设计题目后，就需要编写方案。
方案编写应当考虑以下几个方面：
（1）确定课程设计的目的和意义。
（2）梳理学科基本理论和研究现状。
（3）明确课题要求，设计课程内容。
（4）制定课程进度和计划，明确任务分配和参与人员。
3、实施课程设计
在实施课程设计前，首先要确定相关文献资料，对所需数据进行收集、整理和分析。
实施过程中应有系统性、逻辑性和实践性。
具体步骤如下：
（1）理论研究和经验总结：对石油工程学科基本理论和研究现状进行梳理和总结，明确研究方向和基本思路；同时，结合案例实践，总结经验和教训。
（2）设计方案和安排计划：根据课程设计的目的和主要任务，制定详细的方案和计划，明确参与人员、任务分配和执行标准等。
（3）实施方案和记录数据：按照计划进行实验、调研和统计，记录数据并进行分析，评估研究成果。
（4）撰写课程设计报告：根据实践和研究成果，撰写数据报告，详细说明课程设计过程和结果，提出结论和建议。
三、相关知识点
油气集输工程课程设计需要涉及到许多相关的知识点，才能深入学习和实施。
以下是一些参考的知识点：
1、输油管道及数据库模型
输油管道是油气集输工程最为重要的组成部分之一，主要用于油气的输送和存储。
输油管道的数据库模型是油气集输工程课程设计中重要的知识点，涉及到相关数据的组织和处理。
2、油气分离器
油气分离器是油气集输过程中的重要设备，主要用于油、水、气等物质的分离和处理。
课程设计中需要研究油气分离器的类型、原理、工作流程等相关知识点。
3、油气汽压调节器
油气汽压调节器是另一个重要设备，主要用于调节油气汽压和温度，保证油气在输送过程中的平稳和安全。
四、总结
油气集输工程是石油工程的重要分支，涉及到多层次的工程技术和管理问题。
对于石油工程专业学生来说，做好油气集输工程课程设计是非常重要的。
在整个课程设计过程中，需要注重实际应用和实践操作，有系统性和逻辑性，并且涉及到多个相关知识点。
通过课程设计，可以使学生更好地掌握油气集输工程的相关知识和技巧，并且提高实践应用能力。
油气集输课程设计
摘要某三甘醇天然气脱水工艺流程中，根据提供的资料，对该工艺流程中的干气/贫甘醇换热器，贫甘醇/富甘醇换热器的计算与选型。
关键词：干气贫甘醇富甘醇换热器温度此三甘醇天然气脱水工艺流程中，干气/贫甘醇换热器选用固定管板式换热器，贫/富甘醇换热器选用板式换热器。
干气/贫甘醇换热器一．设计意义在油气集输工业过程中的加热、冷却、蒸发和干燥的单元操作中，经常见到食品物料与加热或冷却介质间的热交换，而用于进行热交换的设备称为换热器。
换热器还广泛应用于化工、石油化工、动力、医药、冶金、制冷、轻工等行业。
在众多类型的换热器结构中，管壳式换热器应用最为广泛，因此要根据特定的工艺要求，设计合理的换热器，以满足不同场所的需求。
二、设计计算1、确定设计方案两流体温度变化情况：热流体进口温度88℃，出口温度38℃。
冷流体进口温度30℃，出口温度40℃。
该换热器用贫三甘醇与脱水干气进行换热，热流体为贫三甘醇，冷流体为干气。
由此可见，管束和壳体之间的温差不大，热膨胀不大，并且其壳程结垢不严重。
所以选取固定管板式换热器。
对于环境温差较大的地区，可增添膨胀节。
2、确定物性数据管程（干气）进/出口温度/℃：33/37 ；进/出口压力/MPa ：2.15/2.0管程天然气流体的定性温度为3523733=+=t （℃）（定性温度：取流体进口与出口温度的平均值。
）壳程（贫甘醇）进/出口温度/℃：33/37 ；壳程贫甘醇的定性温度为6323888=+=T （℃）3、计算总传热（1）贫甘醇负荷贫甘醇进口温度为880C ，出口温度为380C贫甘醇在平均温度为630C 时的比热容为)/(34.2k kg kJ ⋅，贫甘醇热负荷为：26.41626)3888(34.278.355=-⨯⨯=Q w（2）气体温降由于出吸收塔的干气质量流量远大于贫甘醇质量循环流量，故干气经过气体/贫甘醇换热器后的降温较小，其值可由热量平衡来确定。
干气摩尔流量为：()hkmol /2.536924.422.6155.12735.127310214=⨯⨯+⨯⨯干气的摩尔热容为)/(.737k kmol kJ ⋅，由热量平衡确定干气温降t ∆为：t .7372.53696.241626∆⨯⨯= 所以，C t ︒=∆9.92（3）平均传热温差天然气与有机溶剂间的传热系数经验值为21200w m k --⨯⨯，热负荷考虑10%的裕量，即气体/贫甘醇换热器热负荷为：kw 72.21kJ/h 89.57884.1126.41626==⨯C t t t t t m ︒==∆∆∆-∆=∆2.18450ln 4-50ln 2121其中， C t T t ︒==-=∆5038-88211 C t T t ︒=-=-=∆433371224、计算传热面积2'44.112.1820026.41626m t K Q A =⨯=∆⋅=考虑 10％的面积裕度，A=1.1×A ′=1.1×11.44=12.58(m 2) .5、工艺结构尺寸(1)、管径和管内流速三甘醇体积流量：0.319m/h 质量流量：355.78kg/h 选用ф25×2.5传热管(碳钢)，取管内流速u=8.7m/s 。
油气集输画流程图课程设计
重庆科技学院课程设计报告院(系):_石油与天然气工程学院专业班级:油气储运11—03 学生姓名: xxx 学号: 2011xxxxxx设计地点（单位)__________K706____ __ ____设计题目:_某三甘醇天然气脱水工艺设计______________完成日期： 2014 年 6 月 18 日指导教师评语： ________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________ __________ _成绩（五级记分制）:______ __________指导教师（签字）:________ ________天然气脱水是天然气净化的一个重要环节，目前天然气脱水的技术已经很成熟了。
天然气脱水方法有很多,其中吸收法脱水最为常见。
将天然气中的水分脱离出来以满足管输和用户的需求.三甘醇脱水是我们常用的天然气脱水方式之一。
通过一段时间学习和研究，我们已经掌握了三甘醇脱水的原理和大致的工艺流程，并做出了设计。
根据实际情况和石油行业的相关规范设计了一个三甘醇脱水的工艺流程，并且用CAD绘制了工艺流程图和平面布置图。
关键字；油气集输三甘醇脱水工艺流程平面布置图1 前言 (4)2三甘醇脱水相关信息 (5)2。
1天然气组成成分 (5)2.2三甘醇脱水工艺概述 (6)2。
3设计的相关规范 (6)2.4设计概述 (6)3工艺流程设计及平面布置设计 (7)3.1工艺流程图绘制要求 (8)3。
2平面布置相关规范要求 (8)3。
油气管道输送技术课程设计
目录1 总则 (1)1。
1设计依据及原则 (1)1.1.1设计依据 (1)1.1.2设计原则 (1)1。
2总体技术水平 (1)1。
3确定工艺流程的原则 (1)2 工程概况 (3)3 工艺计算 (4)3.1管径与管材的确定 (4)3。
1。
1 管道内径计算 (4)3。
1.2管材的确定 (4)3。
1。
3管道壁厚计算 (5)3。
1。
4管道规格的确定 (6)3.2 输油管道热力计算 (6)3。
2.1管道总传热系数的确定 (6)3。
2。
2原油比热容、平均地温的确定 (9)3。
2.3进出站油温、质量流量的确定 (9)3。
2.4站间距的试算与热站数的确定 (9)3.2.5站间距L与出站温度的重定 (10)R3。
2。
6加热站的热负荷计算 (11)3.2.7加热炉的选型与数量的确定 (11)3。
3热油管道水力计算 (11)3。
3.1油流平均温度的有关计算 (11)3.3。
2油流的体积流量与雷诺数计算 (12)3.3。
3摩阻计算 (12)3.3.4泵站数的确定与泵的选型 (12)4 站场布置 (14)4。
1泵站数校核 (14)4.2泵站的布置 (14)4.3加热站的布置 (16)4.4判断翻越点 (16)5 结论 (17)参考文献 (18)1 总则1.1设计依据及原则1.1.1设计依据（1）国家的相关标准、行业的有关标准、规范;(2）相似管道的设计经验；（3）设计任务书.1。
1。
2设计原则（1）严格执行现行国家、行业的有关标准、规范.（2)采用先进、实用、可靠的新工艺、新技术、新设备、新材料,建立新的管理体制，保证工程项目的高水平、高效益，确保管道安全可靠，长期平稳运行. (3）节约用地,不占或少占良田，合理布站，站线结合.站场的布置要与油区内各区块发展紧密结合.（4)在保证管线通信可靠的基础上，进一步优化通信网络结构，降低工程投资。
提高自控水平，实现主要安全性保护设施远程操作。
（5）以经济效益为中心，充分合理利用资金，减少风险投资，力争节约基建投资,提高经济效益。

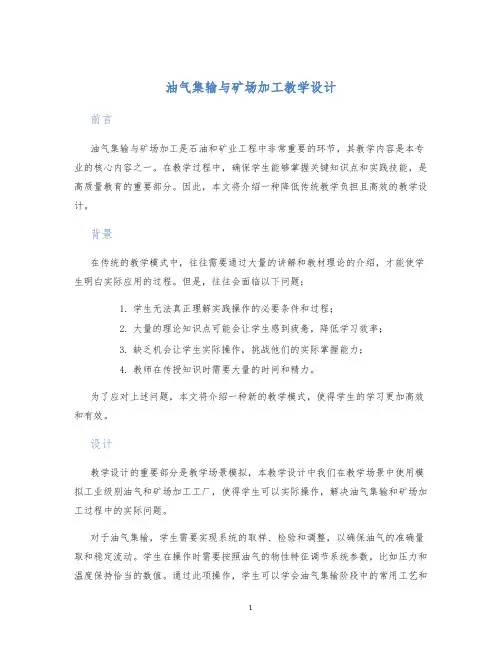

油气集输与矿场加工教学设计 (2)
油气集输与矿场加工教学设计前言油气集输与矿场加工是石油和矿业工程中非常重要的环节，其教学内容是本专业的核心内容之一。
在教学过程中，确保学生能够掌握关键知识点和实践技能，是高质量教育的重要部分。
因此，本文将介绍一种降低传统教学负担且高效的教学设计。
背景在传统的教学模式中，往往需要通过大量的讲解和教材理论的介绍，才能使学生明白实际应用的过程。
但是，往往会面临以下问题：1.学生无法真正理解实践操作的必要条件和过程；2.大量的理论知识点可能会让学生感到疲惫，降低学习效率；3.缺乏机会让学生实际操作，挑战他们的实际掌握能力；4.教师在传授知识时需要大量的时间和精力。
为了应对上述问题，本文将介绍一种新的教学模式，使得学生的学习更加高效和有效。
设计教学设计的重要部分是教学场景模拟，本教学设计中我们在教学场景中使用模拟工业级别油气和矿场加工工厂，使得学生可以实际操作，解决油气集输和矿场加工过程中的实际问题。
对于油气集输，学生需要实现系统的取样、检验和调整，以确保油气的准确量取和稳定流动。
学生在操作时需要按照油气的物性特征调节系统参数，比如压力和温度保持恰当的数值。
通过此项操作，学生可以学会油气集输阶段中的常用工艺和原理，培养相应的操作能力，明确物流通道的意义，实际探究实际操作过程中常见问题的处理方法。
对于矿场加工，学生需要实现从开采到提炼的全流程模拟。
学生在操作时需要协调采矿、矿石分选、矿浆浓缩等工序的参数，保证矿石破碎后与泥水相平衡，不能污染环境，也不能对设备造成损伤。
此项操作可以让学生熟悉矿业的工艺流程，增长操作经验，并让学生体会到设备维护所需的重要性。
教学模拟中实际将相关设备和工程的原件实现为虚拟、互动操作。
因此，师生在模拟过程中可以随时随地暂停，在相关设计中进行讨论、汇报和分享。
所以，模拟的主导人学生可以充分理解老师的教学意图，互动起来的时候学生可以自己分别在家交流和朗读反馈表。
结论本文介绍了一种新的教学模式：通过教学模拟让学生学会油气集输和矿场加工这些重要的环节。
分离器结构尺寸计算油气集输课程设计
16
3.3688
30
0.3300
44
0.3114
58
0.2172
72
0.1333
86
0.2221
287
3.0704
7.6532
分子分数
Zi
Ni Ni
0.4402
0.0431
0.0407
0.0284
0.0174
0.029
0.4012
1.0000
例题一
（2）气液相平衡计算
假设石油体系的克分子数为1,液相摩尔分数为L=0.79,气相的
19.5480
例题二
由表中数据可求出标准状态下气体密度为
g
19.5480 1.0002 22.4
0.8725Kg/m 3
（2）液体密度(工程标准状态)
由Sanding—Katz求液体密度计算过程见下表
P137
组成
液相重质量 g
密度 g/cm3
容积 cm3
C1 C2 C3
29.75 7.44 11.47
53.9
16
9.9
30
13.7
44
12.6
58
9.6
72
19.1
86
881.2
287
1000
例题一
解：（1）由质量组成计算石油的分子组成
组成
质量 Wi ，g
分子量 Mi
克分子数 Ni
C1 C2 C3 C4 C5 C6 C7+
合计
53.9 9.9 13.7 12.6 9.6 19.1 881.2
1000
分子量 Mi
16 30 44 58 72 86 287
油气管道输送技术课程设计 (2)
油气管道输送技术课程设计一、简介油气管道输送技术是指将油气资源通过管道输送到目的地的技术，是石油工业的重要组成部分。
这种技术可以使石油资源的运输更加高效、安全和环保。
本文主要对油气管道输送技术的课程设计进行说明。
二、课程设计内容1. 基础理论本课程主要从管道输送的能源性、流体力学、热力学、材料力学等方面入手，让学生全面了解油气管道输送技术的基础理论，为实际应用打下基础。
2. 管道设计本课程重点讲解管道的设计和选材，包括设计流程、管道的防腐蚀和绝热、设备的选型等方面。
让学生理解石油工业中管道设计的重要性，并具备一定的设计和选材能力。
3. 施工技术本课程主要是针对管道施工过程中的技术问题进行讲解，包括施工方案的制定、现场管理、工程验收等方面。
让学生具备一定的施工管理能力，为未来在石油工业中从事项目管理工作奠定基础。
4. 维护与安全本课程主要是讲解在管道运营过程中的维护和安全措施，包括管道的日常检修、防腐蚀、泄漏处理等方面，让学生具备维护和安全管理的能力。
三、实践训练为了让学生更好地掌握油气管道输送技术，课程设计还包括了一定的实践训练环节。
通过实践训练，让学生对课程中所学的理论知识有更深入的理解和应用。
实践训练要求学生参与实际的管道设计、施工和维护过程，包括设计一条道路和在地理位置处筹集资金、管理合同、采购材料、选择承包商和监督施工全过程等。
同时还要学习理解管道的日常操作、维修和安全管理。
四、课程评估本课程的评估方式包括理论考试和实践考核。
理论考试主要测试学生对课程中所学知识的掌握程度，具体包括理论分析、计算能力、应用能力等。
实践考核则主要测试学生对实践训练中的操作技能的掌握程度。
五、总结油气管道输送技术课程设计旨在培养学生掌握石油工业中的重要技术，以及具备石油工业项目管理和维护安全的能力。
通过学习本课程，学生可以全面掌握油气管道输送技术的基本知识和实践操作技能，为未来在石油工业中发挥更大的作用打下坚实基础。
油气集输课程设计
（1-2）
第二组(#6#7)
10
30
2
重庆科技学院课程设计
2.第一次节流 2.1 第一次节度降
查图 2-1 得温度降为： 第一组： T1 30 - 20 10℃ 第二组： T2 20 - 9.5 10.5℃ 由 C1Q1 (T T1 ) C2Q2 (T2 T ) 得 T 10.39℃
1.1 基础资料.............................................................................................................................................1 1.2 基础参数计算.....................................................................................................................................1
重庆科技学院
课程设计报告
院（系）:石油与天然气工程学院 专业班级: 储运升 14-01
学生姓名:
董洪锦
学 号: 2016520420
设计地点（单位）
K801
设计题目:
某低温集气站的工艺设计
—乙二醇注入量的计算
完成日期：
2017 年 12 月 28 日
指导教师评语:
成绩（五级记分制）: 指导教师（签字）:
气体组成（%）：C1—85.33 C2—2.2 C3—1.8 C4—1.49 C5—1.23
C6—0.9 H2S—6.3 CO2—0.75
凝析油含量： 20g m3
油气集输课程设计—站内配管设计
重庆科技学院课程设计报告院（系）:石油与天然气工程学院专业班级:07油气储运学生姓名: xxxxx 学号: 2007440xxxx 设计地点（单位）_____人文社科大楼G304 _____ __ ___设计题目:低温集气站的工艺设计—站内配管设计完成日期： 2010 年 7 月 1 日指导教师评语: ____________________________________________________________________________________________________________________________________________________________________________________________________________________________________成绩（五级记分制）:______ __________指导教师（签字）:________ ________摘要本次设计，我们小组根据提供的资料进行某低温集气站的工艺设计中的站内配管设计，我们本次设计中不考虑到管内的压降，利用经济流速，流量来确定管子的内径，在根据管线的设计工作压力，管线内径，焊缝系数，钢材屈服极限，设计系数，腐蚀余量来确定管壁的厚度，在此次设计中引用了节流阀设计小组设计的节流后温度、压力的数据，来辅助设计管径和壁厚。
关键字：管径低温壁厚对于压力高，产气量大的气井，在气体中除主要组分甲烷外，还有含量较高的硫化氢，二氧化碳和凝析油以及呈液态和气态的水分。
在这种情况下，宜采用低温分离的流程，即在集气站用低温分离的方法，分离出天然气中的凝析油，使管输天然气的烃露点达到管输标准要求，防止烃析出影响管输能力。
对含硫天然气而言，脱除凝析油还能避免天然气脱硫过程中的溶液污染。
形成低温的方法很多，目前主要有节流膨胀制冷法，热分离机制冷法和外加冷源法。
这次设计我们采用的是节流膨胀制冷的工艺流程。
石油化工行业油气集输工程设计方案方案
石油化工行业油气集输工程设计方案方案第一章绪论 (3)1.1 项目背景 (3)1.2 设计原则 (3)1.3 设计依据 (4)第二章工程概述 (4)2.1 项目概况 (4)2.2 工程规模 (4)2.3 工程布局 (4)2.3.1 油气采集站 (4)2.3.2 输油管道 (4)2.3.3 输气管道 (5)2.3.4 处理设施 (5)2.3.5 储存设施 (5)第三章油气集输工艺 (5)3.1 集输工艺流程 (5)3.1.1 油气分离 (5)3.1.2 油气处理 (5)3.1.3 油气输送 (5)3.2 集输工艺参数 (5)3.2.1 压力 (6)3.2.2 温度 (6)3.2.3 流量 (6)3.3 工艺设备选型 (6)3.3.1 分离设备 (6)3.3.2 处理设备 (6)3.3.3 输送设备 (6)第四章管道设计 (6)4.1 管道线路设计 (6)4.2 管道材料选择 (7)4.3 管道防腐与保温 (7)第五章设备设计 (8)5.1 压缩机设计 (8)5.2 液压泵设计 (8)5.3 离心泵设计 (9)第六章自动化与控制系统 (9)6.1 自动化系统设计 (9)6.1.1 设计原则 (9)6.1.2 系统架构 (9)6.1.3 现场仪表层 (9)6.1.4 数据采集与处理层 (10)6.1.5 监控与控制层 (10)6.2 控制系统设计 (10)6.2.1 控制策略 (10)6.2.2 控制器选型 (10)6.2.3 控制网络 (10)6.3 安全监测与报警系统 (10)6.3.1 设计原则 (10)6.3.2 监测参数 (10)6.3.3 报警与处理 (10)6.3.4 报警记录与查询 (11)第七章电气设计 (11)7.1 电力系统设计 (11)7.1.1 设计原则 (11)7.1.2 电力系统组成 (11)7.1.3 电力系统设计内容 (11)7.2 电气设备选型 (12)7.2.1 电气设备选型原则 (12)7.2.2 电气设备选型内容 (12)7.3 电气安全防护 (12)7.3.1 安全防护措施 (12)7.3.2 安全防护设计 (13)第八章环保与节能减排 (13)8.1 环保措施设计 (13)8.1.1 污染防治 (13)8.1.2 环境风险防控 (13)8.2 节能减排技术 (13)8.2.1 节能技术 (13)8.2.2 减排技术 (13)8.3 环保设施布局 (14)8.3.1 污水处理设施 (14)8.3.2 废气处理设施 (14)8.3.3 固体废弃物处理设施 (14)8.3.4 环境监测设施 (14)第九章工程施工与验收 (14)9.1 工程施工组织 (14)9.1.1 施工队伍组建 (14)9.1.2 施工进度安排 (14)9.1.3 施工资源配置 (15)9.1.4 施工现场管理 (15)9.2 工程验收标准 (15)9.2.1 验收依据 (15)9.2.2 验收内容 (15)9.2.3 验收程序 (15)9.3 工程质量保证 (15)9.3.2 施工质量保证 (15)9.3.3 监理质量保证 (15)9.3.4 质量检验与评定 (15)第十章经济评价与投资预算 (15)10.1 经济评价方法 (15)10.1.1 投资回收期法 (16)10.1.2 净现值法 (16)10.1.3 内部收益率法 (16)10.1.4 投资利润率法 (16)10.2 投资预算编制 (16)10.2.1 投资预算的编制原则 (16)10.2.2 投资预算编制内容 (16)10.3 风险评估与控制 (17)10.3.1 风险评估 (17)10.3.2 风险控制措施 (17)第一章绪论1.1 项目背景我国经济的持续发展和工业化进程的加快，石油化工行业在国民经济中的地位日益凸显。
《油气集输》教学大纲
《油气集输》教学大纲《油气集输》教学大纲英文名称：Oil & Gas Gathering and Transferring一、课程目标本课程是石油储运专业学生的专业必修课，课程较全面地介绍了油气集输系统的任务、各主要工艺环节的设计原则和计算方法，并对油田的开发和开采作了简要介绍，使学生毕业后能较快地承担油田油气集输系统的设计和管理工作。
二、基本要求通过本课程的学习，学生应掌握油气集输系统各工艺环节的设计与管理的基本知识。
本课程的先行课程为：流体力学、传热学、物理化学、工程热力学等。
本课程与《天然气集输》选修课共同构成完整的油气集输系统的工作内容，后者主要介绍天然气的集输与加工处理等工作。
课程教学过程中应注意培养学生分析、解决相关问题的能力。
三、教学内容与学时分配建议1、绪论及油气集输流程油气集输系统的任务、地位及主要工艺环节；油田主要产品及其质量指标；油气集输流程。
2、油气田的开发及开采石油由地层向井底的流动；油气在井筒中的流动，自喷井和深井泵采油。
3、油气性质和基础理论原油分类；原油和天然气物性；烃系的相特性和相平衡计算。
4、矿场集输管路混输管路的流动参数和技术术语；混输管路的流型分类计算方法及摩阻计算方法。
实验教学内容：混输管路的流型和压降5、气液分离油气分离方式和油气分离操作条件的选择；油气分离器选型及工艺计算；油气水三相分离器；特殊用途的分离器。
6、原油处理原油乳状液的类型、生成机理、物性；化学破乳脱水、重力沉降脱水和电脱水等。
7、原油稳定原油稳定的目的和要求；原油稳定的方法和工艺；原油脱硫。
四、教材及主要参考资料1．《油气集输与矿场加工》，冯叔初等编，石油大学出版社，2006.52．Abbulin,F.,《Production of Oil and Gas》,1st Edition Mir Publishers,19853．《油气水的收集与处理》，卢托什金著,石油工业出版社4．《油田油气集输设计技术手册》，石油工业出版社5．《油气田地面处理工艺》，肯·阿诺得，石油工业出版社6．《海上采油工程手册》，石油工业出版社，2001.6。
