电流的测量 (2)
万用表使用实验报告
万用表使用实验报告篇一：万用表实验报告万用表实训报告班级：姓名：学号：成绩：一、万用表测量前应做哪些准备？二、万用表测电阻1、万用表测电阻的步骤是？2、记录实训中的电阻值R1= R2=人体表面电阻=三、万用表测量直流电压1、万用表测量直流电压的步骤是？2、记录实训中的电压值U1=U2=四、万用表测量交流电压1、万用表测量直流电压的步骤是？2、记录实训中的电压值U1=五、万用表使用时，应注意什么？R3=篇二：实验1_数字万用表的应用实验报告电子测量实验报告实验名称：数字万用表的应用姓名：学号：班级：学院：指导老师：实验一数字万用表的应用一、实验目的1 理解数字万用表的工作原理；2 熟悉并掌握数字万用表的主要功能和使用操作方法。
二、实验内容1 用数字万用表检测元器件——电阻测量、电容测量、二极管检测、三极管检测；2用数字万用表测量电压和电流——直流电压及电流的测量、交流电压及电流的测量。
三、实验仪器及器材1 低频信号发生器1台2 数字万用表1块3 功率放大电路实验板1块4 实验箱1台5 4700Pf、IN4007、9018各1个四、实验要求1 要求学生自己查阅有关数字万用表的功能和相关工作原理，了解数字万用表技术指标；2 要求学生能适当了解一些科研过程，培养发现问题、分析问题和解决问题的能力；3 要求学生独立操作每一步骤；4 熟练掌握万用表的使用方法。
五、万用表功能介绍（以UT39E型为例）1概述UT39E型数字万用表是一种功能齐全、性能稳定、结构新颖、安全可靠、高精度的手持式四位半液晶显示小型数字万用表。
它可以测量交、直流电压和交、直流电流，频率，电阻、电容、三极管β值、二极管导通电压和电路短接等，由一个旋转波段开关改变测量的功能和量程，共有28档。
本万用表最大显示值为±19999，可自动显示“0”和极性，过载时显示“1”，负极性显示“－”，电池电压过低时，显示“2技术特性A直流电压：量程为200mV、2V、20V、200V和1000V五档，200mV档的准确度为±（读数的0.05％＋3个字），2V、20V和200V档的准确度为±（读数的0.1％＋3个字）, 1000V档的准确度为±（读数的0.15％＋5个字）；输入阻抗，所有直流档为10MΩ。
实验二 基尔霍夫定律
R1 200 US1 + 10V 开关 I3 6V + 300 US2 I1
A
I2
R3 510 -
B
RW 100
E
R2
D
R4
此电阻阻值自己 选定。选200 Ω C 或300Ω。
测定节点支路电流
节点电流开关
F
US1 +
R1 200
I1
A I2
I3
R3 510 -
B 与参考方向一
US2
开关 RW
致的电流为正， 否则为负。
10V
-
6V
此电阻阻值自 己选定。选200 Ω或300Ω。
+
电流的计算值：
E
100
R2
D
300
R4
C
误差(%)
测AD间电压UAD I1= (US1- UAD)/(R1+R2) I2= (US2+UAD)/(R3+R4) I3= UAD/RW
表1-基尔霍夫电流定律数据测量表
单位(mA) 数字万用表测量值 I1 I2 I3
误差(%)=(测量值-计算值)/计算值。误差要求±5%以内。
计算值
R1、R2、 R3 、 R4 、 RW等电阻均为实测值。
测定回路电压
F R1 200 + US1 10V 顺时方向 100 E R2 D RW 300 R4 C 6V + A R3 510 B
顺时方向为正， 逆时方向为负。
US2
电压计算值： 电阻上的电压： UAB=I2×R3，以此类推。 电源电压不需计算、测量， 以设定值为准。
欢迎同学们
到 电子电工实验中心实验
实验二 基尔霍夫定律
优利德UT39E使用说明书
一．概述二．开箱检查三．安全操作准则四．安全标志五．综合指标六．外表结构１．直流电压测量九．操作说明八．显示符号２．交流电压测量５．电阻测量７．频率测量６．二极管和蜂鸣通断测量９．晶体管参数测量（ｈＦＥ）七．按键功能及自动关机１１２３３４４５５６７７３．直流电流测量８９４．交流电流测量１１１０１１１２８．电容测量十．技术指标１．直流电压２．交流电压３．直流电流１３１３１３１４４．交流电流５．电阻１４１５１５６．电容测试１６７．二极管、通断测试１６８．频率１７十二．保养和维护十一．更换电池和保险丝１６警告：在使用仪表之前，请仔细阅读有关 安全操作准则 。
ＵＴ３９Ｅ使用说明书ＵＴ３９Ｅ1一．概述 ＵＴ３９Ｅ是一种功能齐全、性能稳定、结构新颖、安全可靠、高精度的手持式４ １／２位手动切换量程数字万用表。
仪表具有２８个测量档位。
全量程过载保护和独特的外观设计，使之成为性能更为优越的电工仪表。
整机电路设计以大规模集成电路，双积分Ａ／Ｄ转换器为核心，并配以全功能过载保护，可用于测量交直流电压和电流、电阻、电容、频率、三极管的放大倍数β、二极管正向压降及电路通断，具有数据保持和睡眠功能。
是广大用户的理想维修工具。
本使用说明书包括了有关的安全信息和警告提示等，请仔细阅读有关内容，并严格遵守所有的警告和注意事项。
二．开箱检查 打开包装箱，取出仪表，请仔细检查下列附件是否缺少或损坏：l 使用说明书 一本l 表笔 一副l 保用证 一张 如发现有任何缺少或损坏，请即与您的供应商联系。
请注意 警告标识 及警告字句 。
警告表示对使用者构成危险、对仪表或被测设备可能造成损坏的情况或行动。
2三．安全操作准则 仪表严格遵循ＧＢ４７９３．１电子测量仪器安全要求以及安全标准ＩＥＣ６１０１０进行设计和生产，符合双重绝缘、过电压标准（ＣＡＴ Ｉ １０００Ｖ、 ＣＡＴ ＩＩ ６００Ｖ）和污染等级２的安全标准。
使用前请仔细阅读此说明书，并遵循其使用说明，否则可能会削弱或失去仪表为您提供的保护能力。
实验2--验证叠加原理
验证叠加原理一． 实验目的1． 验证叠加定理，加深对该定理的理解 2． 掌握叠加原理的测定方法 3． 加深对电流和电压参考方向的理解 二． 实验原理与说明对于一个具有唯一解的线性电路，由几个独立电源共同作用所形成的各支路电流或电压，是各个独立电源分别单独作用时在各相应支路中形成的电流或电压的代数和。
(a)电压源电流源共同作用电路 (b)电压源单独作用电路 (c)电流源单独作用电路图5-1 电压源，电流源共同作用与分别单独作用电路图5-1所示实验电路中有一个电压源Us 及一个电流源Is 。
设Us 和Is 共同作用在电阻R 1上产生的电压、电流分别为U 1、I 1，在电阻R 2上产生的电压、电流分别为U 2、I 2，如图5-1(a)所示。
为了验证叠加原理令电压源和电流源分别作用。
当电压源Us 不作用，即Us=0时，在Us 处用短路线代替；当电流源Is 不作用，即Is=0时，在Is 处用开路代替；而电源内阻都必须保留在电路中。
（1） 设电压源Us 单独作用时（电源源支路开路）引起的电压、电流分别为'1U 、'2U 、'1I 、'2I ，如图5-1(b)所示。
（2） 设电流源单独作用时（电压源支路短路）引起的电压、电流分别为"1U 、"2U 、"1I 、"2I ，如图5-1(c)所示。
这些电压、电流的参考方向均已在图中标明。
验证叠加定理，即验证式（5-1）成立。
"1'11U U U +="2'22U U U +="1'11I I I +=式（5-1）"2'22I I I +=三． 实验设备名称 数量 型号 1． 直流稳压电源 1台 0~30V 可调 2． 固定稳压电源 1台 +15V 3． 万用表 1台4． 电阻 3只 51Ω*1 100Ω*1 330Ω*1 5． 短接桥和连接导线 若干 P8-1和50148 6． 实验用9孔插件方板 1块 297mm ×300mm四． 实验步骤1． 按图5-2接线，取直流稳压电源U S1=10V ，U S2=15V ，电阻R 1=330Ω，R 2=100Ω，R 3=51。
电流(电压)测量结果的不确定度评定
电流（电压）测量结果的不确定度评定（34401数字多用表）1 概述1.1 测量依据：34401数字万用表使用说明书。
1.2 环境条件：温度24℃，相对湿度64%。
1.3 测量设备：34401数字万用表。
1.4 评定对象：交直流电流、交直流电压的测量结果 1.5 测量方法：直接比较法。
2 数学模型I X =I 0 U X =U 0式中：I X （U X ）—被测电流（电压）值；I 0（U 0）—34401显示的电流（电压）值。
3 测量不确定度的评定根据数学模型测量电流、电压的不确定度将取决于输入量)(X I u 、)(X U u 和)(0I u 、)(0U u 的不确定度。
3.1 测量不重复引起的不确定度)(X I u 、)(X U u 的评定输入量的不确定度的来源)(X I u 、)(X U u 主要是由被测电流、电压的测量不重复引起的,采用A类方法进行评定。
选取一台稳定的交直流电流、电压源,在相同温度、湿度,利用34401数字多用表在重复性条件下分别对其输出的交直流电流、电压连续独立进行两组，每组10次重复测量,获得测量值分别如表1～表4：表1 直流电压测量结果（单位：V ）表2 交流电压测量结果（单位：V ）表3 直流电流测量结果（单位：A ）表4 交流电流测量结果（单位：A ）()11012--=∑=n xxs i i每组测量列的单次实验标准差见表5表5 单次实验标准差汇总表合并样本标准差 mss iP ∑=2=u P s则输入量的不确定度)(X I u 、)(X U u 计算结果见表6： 表6 输入量的不确定度汇总表自由度: ()181=-=n m ν 3.2 不确定度)(0I u 、)(0U u 的评定不确定度)(0I u 、)(0U u 主要由34401数字多用表的准确度、分辨率、噪声误差等所引起的, 分辨率、噪声误差、上级标准传递的影响等忽略不计，准确度引起的不确定度分量采用B 类方法进行评定。

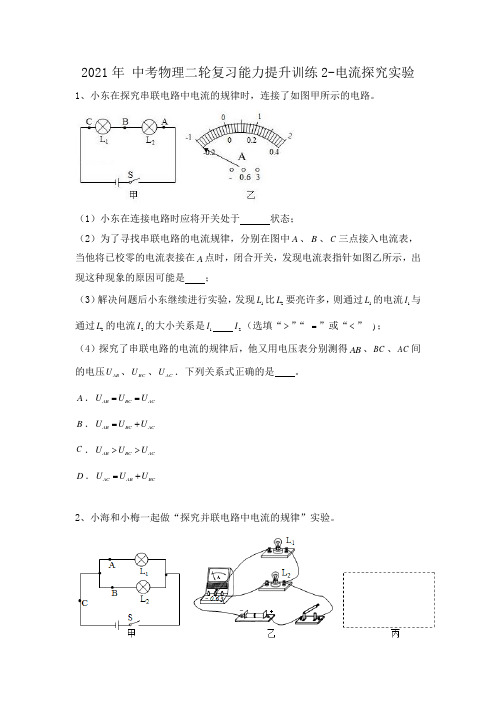

2021年 中考物理二轮复习能力提升训练2-电流探究实验(有答案)
2021年 中考物理二轮复习能力提升训练2-电流探究实验1、小东在探究串联电路中电流的规律时，连接了如图甲所示的电路。
（1）小东在连接电路时应将开关处于 状态；（2）为了寻找串联电路的电流规律，分别在图中A 、B 、C 三点接入电流表，当他将已校零的电流表接在A 点时，闭合开关，发现电流表指针如图乙所示，出现这种现象的原因可能是 ；（3）解决问题后小东继续进行实验，发现1L 比2L 要亮许多，则通过1L 的电流1I 与通过2L 的电流2I 的大小关系是1I 2I （选填“>”“ =”或“<” )； （4）探究了串联电路的电流的规律后，他又用电压表分别测得AB 、BC 、AC 间的电压AB U 、BC U 、AC U ．下列关系式正确的是 。
A ．AB BC AC U U U == B ．AB BC AC U U U =+C．AB BC AC U U U >>D ．AC AB BC U U U =+2、小海和小梅一起做“探究并联电路中电流的规律”实验。
（1）图甲是他们设计的电路图，图乙是他们测量电流时连接的实验电路，此时电流表测量的是（选填“A”“B”或“C”）处的电流。
（2）请在图乙中移动一根导线，测量另外一处的电流。
在移动的导线上画“×”，并用笔画线代替导线连接正确的电路。
移动后电流表测量的是（选填“A”“B”或“C”）处的电流。
（3）测出A、B、C三处的电流如表所示，由此得出初步结论：（只写表达式）。
小梅指出：为了得出更普遍的规律，应当进行多次实验。
操作方法是：。
位置 A B C0.30 0.24 0.54电流/A（4）小海利用原有的实验器材，添加一个开关，又设计了一个电路。
利用这个电路，不用更换电流表的位置，就可直接测出A、B、C三处的电流，同样可得出三处电流的关系。
请在图丙中的虚线框中画出电路图。
3、小乐想探究并联电路中电流的关系，他设计的电路如图甲所示。
实验二.戴维南定理
c + 12V -
R1 1K R3 1K
R2 1K
a I2 Rw 10K b U2
有源二端网络伏安特性数据表（等效前） 有源二端网络伏安特性数据表（等效前）
RW (KΩ) 0.1 1.3 1.5 1.7 ？ Ω U2(V) I2(mA) P(mW) ？ ？ ？ ？ 10.0
注：测十组数据，其余五组自选 测十组数据，
3.控制面板说明 控制面板说明 4.使用注意事项 使用注意事项
– 测量前先设置旋转开关（先 测量前先设置旋转开关（ 将红表笔拔出， 将红表笔拔出，设置完毕后 再将红表笔接入） 再将红表笔接入）；在测量 过程中， 过程中，严禁改变旋转开关 位置， 位置，以免损坏仪表 – 不能带电测电阻 – 测电流时应将万用表串接于 被测支路中 – 测电压时应将万用表并接在 被测负载两端
图一 图二 最大功率传输： 负载获得最大功率， 2、最大功率传输：当RL = R0时，负载获得最大功率， 称为功率匹配。 称为功率匹配。
b
b
四、实验内容
1、测量有源二端网络的伏安特性
按下图所示连接电路，测试不同负载下的I 按下图所示连接电路，测试不同负载下的I2 、 并将结果填入表中， 为计算值。 U2值，并将结果填入表中，P为计算值。
2、测有源二端网络的等效参数
测开路电压U 断开R b两端电压 两端电压）。 测开路电压Uab0(断开RW测a b两端电压）。 测等效内阻R 关掉电源， b两点短路 两点短路， 测等效内阻R0（关掉电源，c b两点短路， 测Rab）。
Uab0(V) R0(KΩ) Ω
3、利用已测得的Uab0和R0组成戴维南等效 利用已测得的U 电源对R 供电，重测伏安特性曲线。 电源对RW供电，重测伏安特性曲线。
电学分组实验二：《练习使用电流表》
实验二：《练习使用电流表》
实验器材：电流表、电源、小灯泡、开关、导线。
实验步骤：
1.观察电流表，认清电流表的接线柱所对应的量程和分度值。
2.画出实验电路图。
3.按电路图连接实验器材。
4.检查电路连接无误后，闭合开关，测出电流值。
5.改变电流表的位置，再进行测量，比较各次电流表的示数。
结论：每次电流表的示数都相同，说明电流的大小与位置无关。
练习：
1.某同学在使用电流表测量通过某一灯泡的电流的实验，闭合开关后，发现电流表的指针偏转到如图所示的位置，于是他立即断开开关。
则：
（1）测量时产生这种现象的原因是。
（2）该同学为了完成实验，下一步应该采取的措施是_________________。
（3）改正错误后，该同学再闭合开关，发现指针的读数是1.8A，请你在图中画出指针的位置。
答案：（1）电流表的量程选小了；(2)换成大量程的重新实验；（3）略。
2.电流表指针摆动分别出现了如图甲、乙、丙所示的三种情况。
请分析他们在电流表的使用上分别存在什么问题，并写在下面的横线上。
甲同学的问题：；
乙同学的问题：；
丙同学的问题：。
答案：正负接线柱接反了；电流表量程选择太大了；电流表量程选择太小了。
电机输出功率等参数测试方法
电机输出功率等参数测试方法
测试工具：直流电源、数字万用表、毫欧计.简易转速显示器.1欧精密电阻
一、输出功率测试方法：
1、测量电枢电阻R o
首先使电机空转2分钟，将转向器表面氧化膜去掉。
（直流电机长期停转后转向器表面易产生氧化膜）
(1) 用毫欧计以点动方式，测量不同位置的电枢电阻R o，
至少测量3点以上，测试5点，取最小电枢电阻
(2)或用数字万用表串接1欧精密电阻, 测量不同位置的
电枢电阻R o，至少测量3点以上，测试5点，取最小电枢电阻,用测量值减去1.5即为实际值.
2、测量电机不同位置空载电流Io
3、(1)给电机提供一个负载，测量加上不同负载后输出
电流：I H
(2)或设定电机不同输出电流I H
4、按下列公式,根据前面测量的R o ：电枢电阻, I o：空
载电流计算I H ：负载电流U：电枢电压,计算电机
输出功率的最大值.最小值.平均值,并和以下两项数据
合并制表记录
测试原理：
公式：
H O P=E(I -I )，
式中， P ：输出功率 I H ：负载电流 I o ：空载电流 U ：电枢电压 R a ：电枢电阻
E ：电枢反电动势 其中 E= U-Io Ro
二、输出力矩计算方法：
T H =9.55P 2/n H
(T H:输出力矩 P 2:
输出功率 n H:实际转速)
二、转速测量方法：
按下示框图,设计电路显示电机转速(n H =r/min)。
医学影像设备学第五章X线机主机单元电路2
200
VR2
R2 9K C1-02
C8 C1-01
VR1
10K
R4-01 k2 - U R5
1K
1M
R3
C3
D2-2 2
-
D2-1
M1
+ 3
10K 20K
6 R6-01 2
-
10K
6
M2-02
+ 3
R4-02 1K
C2 C7
C4-02
R1
k2 - U
VR3
50
R6-02
R6-03
+ F-mA
10K
10K
ic
ic ic
ic
M B
N
C
ic
D1 D4
D2 R
D3
+ mA
-
ic ic
i c ic
ic
阴极高压电缆
XX图9 5-34 变压器式电容电流补偿电路
B
R
JC 1
D5 D1
250
10 D 2 JC 3
mA 0
G8
D4
D3
二、三相全波整流高压次级电路
三相与单相全波桥式 整流电路比较有以下 优点 :
1.脉动率很小
A5→RD2→R2 →JC1（常开）
→DZ1-
7→B2→DZ18→JC1（常开） →B1-11。
(2)摄影高压初 级电路：B1-
A4→RD1→→
DZ1-
7→B2→DZ18→JC3（常开） →B1-12。
- 10 0 V
-B 1 A 4
0V
-B 1 A 5
-B 1 A 7
B 1 150V
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
1
《电流的测量》活动单
活动一
舌尖上的电流
( 要求：先用一节干电池接触，再用三节干电池接触)
1． 舌尖有何感觉？
2． 舌尖上的感觉和第一次一样吗？
3． 哪次感觉强烈，你知道其中的奥妙吗？
活动二
、
认识电流表（先仔细观察，然后填一填）
1.电流表的用途：测量电流的仪表
。符号为-○A-，电流表相当于导线。
2.电流表量程、分度值
使用接线柱 量程 大格代表值 分度值(小格代表值)
“-”和“0.6”
“-”和“3”
指针在相同位置时，在0～3A量程读出的示数是在0～0.6A量程上读出的___倍。
3.电流表的读数方法：1）明确所选
2）明确 （每一小格表示的电流值）
3）确认指针向右总共偏过的格数，并要正视刻度进行读数
4．比一比
如图所示，如果使用“—”和“3”两个接
线柱接入电路，则指针所对的示数为
___________，如果使用“—”和“0.6”两个接
线柱接入电路，则指针所对的示数为
___________。
活动三
电流表的使用方法：
1. 连一连
要求：将两灯串联后，用电流表测通过灯的电流，在图中用笔画线将电流表
接到电路中，并标出电流方向
（温馨提示：遇到问题时可看书P130----电流表的使用规则）
图
2
2．填一填
电流表的使用方法：
① 。（相当于一条导线）
如果电流表与被测用电器并联．．，电流表的示数不是流过用电器的电流。
如果电路中没有别的用电器还会因为电流表直接连到电源的两极上．．．．．．．．．．．．．使电流过大
而烧坏电流表．．．．．。
② 。
否则电流表的指针会反向偏转（左偏．．），无法读数，容易损坏电流表。
③ 。
若不能预先估计待测电流的大小时，应选用最大量程．．．．．．进行试触。
若被测电流超过电流表的量程将使指针转出刻度范围把指针打弯或把电
流表烧坏。在试触过程中若指针偏转超过最大值则应断开开关检查；如果指针偏
转幅度太小（小于0.6A），会影响读数的准确性，应选用小量程档。
④ 。
这样会使电路中有很大的电流通过，烧毁电流表。
若直接连到电源两极会造成电源短路．．．．．．（相当于一条导线）
注：使用电流表前，如果指针不指零，可调整中央调零螺旋使指针调零．．。
课堂达标：
1. 将两个灯泡并联后，测出通过其中一个灯泡的电流
要求：（1），画 出 电 路 图
（2），标出电流表的正负接线柱
3
2.关于电流表的使用有下列说法，其中错误的是（ ）
A.电流表必须和被测用电器串联在电路中
B.让电流从电流表的“十”接线柱流入，从“-”接线柱流出
C.事先不能估计电路中电流时，先用小量程试触
D.电流表两接线柱不能与电源两极直接相连
3. 下图是一次实验时电流表指针的偏转情况，王强对此作出了四种估计，其中
错误的是（ ）
A．若使用“—”和“3”两个接线柱接入电
路，则指针所对的示数为2.3A
B．若使用“—”和“0.6”两个接线柱接入
电路，则指针所对的示数为0.48A
C．若原来使用“—”和“3”两个接线柱接入电路，而后使用“—”和“0.6”
两个接线柱接入原电路中，则指针所对的示数不会改变
D．该电流表的“—”接线柱是公共的接线柱
4. 小刚设计了四幅用电流表测量灯的电流，如图所示。当开关闭合时，不可能
造成电源或电流表损坏的电路图是（ ）
5. 一位同学在使用电流表测较小电流时，应该使用“—”和“0.6”两个接线柱，
但错误地使用了“—”和“3”两个接线柱接入了电路，其他操作正确，这样会
出现（ ）
A．指针不动 B．指针反向偏转
C． 指针摆动偏小 D．指针摆动太大，电流表可能被烧坏
6. 根据要求，将图中的元件连成电路图。（各元件位置不动）
① 图甲中灯L1、L2串联，电流表测灯L2电流；
② 图乙中灯L1、L2并联，电流表测灯L2电流。
图
4
附：
（一起来轻松一下吧）
1 电流表之歌歌词：
我有一个电流表，三个直直接线柱，看起来神奇有新鲜，先看看分度盘，中间有个字母 ，
选择3 A 或0.6 A ，使用此表用串联，接入电路记心间，电流正进负出，试触量程在最先，
想要读出电流大小，接入需串联。此歌会让你对物理更加喜欢。
你是我的电呀电流表，每天唱一遍都不嫌多。弯弯的刻度线常住在心窝，点亮我奋斗的
火 火------
你是我的电呀电流表，还有一点特别重要：注意安全的同时要注意环保，读完示数快将
电路断掉
2、课外点滴
许多生活在海洋中的鱼类，也具有发电的本领。
有人统计过，全世界大约有五百余种具有发电能力的鱼类。鱼依靠自身的电能器官，能在
水中黑暗的世界里进行导航、联络、求偶、觅食、攻击以及辨别其他鱼的性别、种类甚至
年龄等等。
各种鱼的发电本领各不相同，非洲鲶鱼能产生350V的电压；电鳗则能产生500V以上
的电压；大鳐鱼产生的电流能把50A的电阻丝烧断。
电鳐是发电的能手。电鳐生长在深水之中，怎么会发电呢？经过解剖研究，原来电鳐
头胸部腹面两侧，各有一个肾脏形、蜂窝状的“发电器”，每个“发电器”大约由600个呈六
角形的柱状管组成，而柱状管是由一块块肌肉纤维组织重叠而成的，肌肉纤维组织的一面
与神经末梢相连，当电鳐的大脑神经受到刺激和兴奋时，电鳐两侧的“发电机”就能把神经
脉冲变成电能而放出来。由于一块块的肌肉纤维组织，好像蓄电池中的极片一样，且因柱
状管之中充满着胶状质的绝缘物质，所以电鳐放电时的电压高达80V左右。大鳐鱼的一个
电脉冲，甚至能使六个100W的灯泡，像霓虹灯广告牌一佯闪光。
电鳗是许多放电鱼类中放电能力最强的一种。它的发电器官由胸鳍上方和测线下面的两
排非常发达的纵行肌肉组织所构成。体长 50厘米的电鳗，就能放出电压为40～300V的生
物电。个体较大的电鳗，据说能用生物电来击毙像马那样大的动物。所以，人们在捕捉肉味
鲜美的电鳗时，不得不将一些家畜赶到河中去，以消耗电鳗的电力，然后用网和手来捕捉已
经精疲力尽的电鳗。
电鳗的发电器不仅能寻找食物或抵抗敌害，更耐人寻味的是电鳗能利用电能器官，进行
水中通信和导航。当雄鳗鱼在接近鱼群中的雌鳗鱼时，发现它们能改变电荷的强度。
根据上文，你是否觉的发电的电鳐相当于我们研究的电路中的哪个元件？大鳐鱼产生的电流
能把50A能否用我们实验室的电流表去测？
