编码解码芯片PT2262
PT2262_2272红外遥控使用说明
供解码用。混频器的本振信号是由锁相环（ＰＬＬ）控制的压控振荡器（ＶＣＯ）提供的， 由４ＭＨｚ晶振和ＣＰＵ提供标准频率（Ｉ2Ｃ控制）。值得一提的是这里的混频器采用了 一片ＳＳＯＰ封装的新型ＳＭＤ元器件电路，内带平衡混频器及中放，混频效率极高且输出 频谱干净，第二中频滤波采用了通讯专用的五端滤波器，选择性在±２５ｋＨｚ时达５０ｄ Ｂ。
其实，图１所示的振荡电路也不是声表振荡电路的唯一形式。笔者经过多年的探索，设 计开发了多种可满足不同需要的声表稳频振荡发射电路，从耗电微瓦级微功率的发射机到输 出功率达数瓦的单级大功率发射机，以及从ＡＳＫ(幅度键控)或ＦＳＫ(频移键控)调制方式 的数传或遥控用发射机到ＡＭ(调幅)或ＦＭ(调频)方式的语音及图像传送用发射机均已开发 成功。现将一套发射／接收都用声表稳频的、在开阔地上最大遥控距离可达３０００米的高 性能无线电遥控电路介绍给广大电子爱好者。
一、发射机 这是一个带地址编码的四键微型超远程遥控发射机，电路原理见图２所示。 Ｒ１１～Ｒ１３、Ｑ１、Ｑ２组成电子开关式调制电路，当编码器输出为高电平时Ｑ１
导通，振荡发射级工作；当编码器输出为低电平时Ｑ１截止，振荡发射级停止工作，从而完 成ＡＳＫ调制。Ｒ１４、Ｑ３、Ｃ１、Ｌ１、Ｌ２及声表谐振器ＳＡＷ组成３１５ＭＨｚ的 功率振荡级，Ｑ３为高频功率场效应管，在４５０ＭＨｚ下可输出１.５Ｗ的功率，其中Ｌ １、Ｌ２及Ｃ１组成ＳＡＷ所需要的移相选频及匹配网络，使Ｑ３与ＳＡＷ在很高的效率下 工作。Ｌ３、Ｃ２及Ｃ３组成天线匹配网络，使天线阻抗与振荡级匹配，确保其稳定工作。

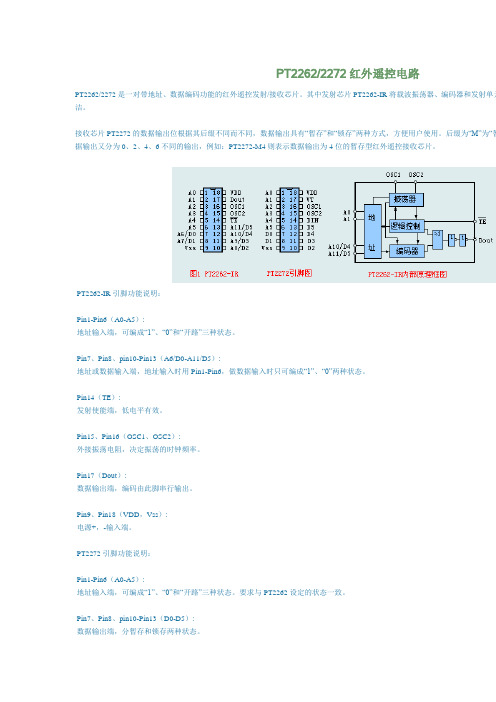

PT2262/2272 红外遥控集成电路
PT2262/2272 是一对带地址、数据编码功能的红外遥控发射/接收芯片。其中发射芯片 PT2262-IR 将 载波振荡器、编码器和发射单元集成于一身，使发射电路变得非常简洁。
PT2262
PT2262/2272红外遥控电路PT2262/2272是一对带地址、数据编码功能的红外遥控发射/接收芯片。
其中发射芯片PT2262-IR将载波振荡器、编码器和发射单元洁。
接收芯片PT2272的数据输出位根据其后缀不同而不同，数据输出具有“暂存”和“锁存”两种方式，方便用户使用。
后缀为“M”为“暂据输出又分为0、2、4、6不同的输出，例如：PT2272-M4则表示数据输出为4位的暂存型红外遥控接收芯片。
PT2262-IR引脚功能说明：Pin1-Pin6（A0-A5）:地址输入端，可编成“1”、“0”和“开路”三种状态。
Pin7、Pin8、pin10-Pin13（A6/D0-A11/D5）:地址或数据输入端，地址输入时用Pin1-Pin6，做数据输入时只可编成“1”、“0”两种状态。
Pin14（TE）:发射使能端，低电平有效。
Pin15、Pin16（OSC1、OSC2）:外接振荡电阻，决定振荡的时钟频率。
Pin17（Dout）:数据输出端，编码由此脚串行输出。
Pin9、Pin18（VDD，Vss）:电源+，-输入端。
PT2272引脚功能说明：Pin1-Pin6（A0-A5）:地址输入端，可编成“1”、“0”和“开路”三种状态。
要求与PT2262设定的状态一致。
Pin7、Pin8、pin10-Pin13（D0-D5）:数据输出端，分暂存和锁存两种状态。
Pin14（DI）:脉冲编码信号输入端。
Pin15、Pin16（OSC1、OSC2）:外接振荡电阻，决定振荡的时钟频率。
Pin17（VT）:输出端，接收有效信号时，VT端由低电平变为高电平。
Pin9、Pin18（VDD，Vss）:电源+，-输入端。
PT2262/PT2272工作原理：PT2262-IR发射芯片地址编码输入有“1”、“0”和“开路”三种状态，数据输入有“1”和“0”两种状态。
由各地址、数据的不同接脚状态决定，编码从输出端Dout输出，通过红外发射管发射出去。
PT2262芯片
2262/1.2M＝2272/200K 组合的，少量产品用2262/4.7M＝2272/820K2262 IR是2262系列用于红外遥控的专用芯片，可以按照下面的图纸进行接线，可以通过调整发射端Rosc电阻的大小使接收距离最远，发射端电阻的调整范围390～420K。
PT2262-IR 和PT2272-M6 做红外发射和接收芯片谁能给我一张可行的电路图红外可以试试这个，要注意两个芯片的震荡电阻的选用，频率要匹配，还有编码脚的匹配，不是很必要可以都悬空提问者评价其实我第一个就是这个只不过没有按下按键时，数据口被悬空了问题就在这里，，，PT2262/2272是一对带地址、数据编码功能的红外遥控发射/接收芯片。
其中发射芯片PT2262-IR将载波振荡器、编码器和发射单元集成于一身，使发射电路变得非常简洁。
接收芯片PT2272的数据输出位根据其后缀不同而不同，数据输出具有“暂存”和“锁存”两种方式，方便用户使用。
后缀为“M”为“暂存型”，后缀为“L”为“锁存型”，其数据输出又分为0、2、4、6不同的输出，例如：PT2272-M4则表示数据输出为4位的暂存型红外遥控接收芯片。
线接收头就是将PT2262的1-8脚和10-13脚都是地址编码脚，他们都可以设置三种状态，高，低，高阻（悬空），也就是是说可以接地，接电源，以及悬空。
PT2262地址码的修改是要和PT2272同步进行的，即pt2262和pt2272（它的地址码设定脚同pt2262的一样是1-8脚和10-13脚）的地址编码脚对应的管脚的状态要一样，比如的PT2262的1脚接地，2脚接电源，其他地址码管教悬空，那么PT2272的1脚也必须接地，2脚接电源，其他地址码管脚悬空，这样才能实现解码光敏二极管和放大电路组合到一起的元件，这些元件完成接收、放大、解调等功能所有红外线遥控器的输出都是用编码后的串行数据对30~56kHz的方波进行脉冲幅度调制而产生的。
如果直接对已调波进行测量，由于单芯片系统的指令周期是微秒(μs)，而已调波的脉宽只有20多μs，会产生很大的误差。
PT2262使用原理
编码解码芯片PT2262/PT2272芯片原理简介:PT2262/2272是台湾普城公司生产的一种CMOS工艺制造的低功耗低价位通用编解码电路,PT2262/2272最多可有12位(A0-A11)三态地址端管脚(悬空,接高电平,接低电平),任意组合可提供531441地址码,PT2262最多可有6位(D0-D5)数据端管脚,设定的地址码和数据码从17脚串行输出,可用于无线遥控发射电路。
编码芯片PT2262发出的编码信号由:地址码、数据码、同步码组成一个完整的码字,解码芯片PT2272接收到信号后,其地址码经过两次比较核对后,VT脚才输出高电平,与此同时相应的数据脚也输出高电平,如果发送端一直按住按键,编码芯片也会连续发射。
当发射机没有按键按下时,PT2262不接通电源,其17脚为低电平,所以315MHz 的高频发射电路不工作,当有按键按下时,PT2262得电工作,其第17脚输出经调制的串行数据信号,当17脚为高电平期间315MHz的高频发射电路起振并发射等幅高频信号,当17脚为低平期间315MHz的高频发射电路停止振荡,所以高频发射电路完全收控于PT2262的17脚输出的数字信号,从而对高频电路完成幅度键控(ASK调制)相当于调制度为100％的调幅。
PT2262特点l CMOS工艺制造,低功耗l 外部元器件少l RC振荡电阻l 工作电压范围宽:2.6-15v l 数据最多可达6位l 地址码最多可达531441种应用范围l 车辆防盗系统l 家庭防盗系统l 遥控玩具l 其他电器遥控引脚图:管脚说明:名称管脚说 明A0-A111-8、10-13地址管脚,用于进行地址编码,可置为“0”,“1”,“f”(悬空),D0-D57-8、10-13数据输入端,有一个为“1”即有编码发出,内部下拉Vcc18电源正端(+)Vss9电源负端(-)编码启动端,用于多数据的编码发射,低电平有TE14效;振荡电阻输入端,与OSC2所接电阻决定振荡频OSC116率;OSC215振荡电阻振荡器输出端;Dout17编码输出端(正常时为低电平)在具体的应用中,外接振荡电阻可根据需要进行适当的调节,阻值越大振荡频率越慢,编码的宽度越大,发码一帧的时间越长.网站上大部分产品都是用2262/1.2M=2272/200K组合的,少量产品用2262/4.7M=2272/820K。
无线收发模块_2262_2272
PT2262/2272芯片的地址编码设定和修改在通常使用中，我们一般采用8位地址码和4位数据码，这时编码电路PT2262和解码PT2272的第1～8脚为地址设定脚，有三种状态可供选择：悬空、接正电源、接地三种状态，3的8次方为6561，所以地址编码不重复度为6561组，只有发射端PT2262和接收端PT2272的地址编码完全相同，才能配对使用，遥控模块的生产厂家为了便于生产管理，出厂时遥控模块的PT2262和PT2272的八位地址编码端全部悬空，这样用户可以很方便选择各种编码状态，用户如果想改变地址编码，只要将PT2262和PT2272的1～8脚设置相同即可，例如将发射机的PT2262的第1脚接地第5脚接正电源，其它引脚悬空，那么接收机的PT2272只要也第1脚接地第5脚接正电源，其它引脚悬空就能实现配对接收。
当两者地址编码完全一致时，接收机对应的D1～D4端输出约4V互锁高电平控制信号，同时VT端也输出解码有效高电平信号。
用户可将这些信号加一级放大，便可驱动继电器、功率三极管等进行负载遥控开关操纵。
我们网站提供的遥控类产品上都预留地址编码区，采用焊锡搭焊的方式来选择：悬空、接正电源、接地三种状态,出厂是一般都悬空，便于客户自己修改地址码。
这里我们以常用的超再生插针式接收板的跳线区为例:可以看到,跳线区是由三排焊盘组成,中间的8个焊盘是PT2272解码芯片的第1～8脚,最左边有1字样的是芯片的第一脚,最上面的一排焊盘上标有L字样,表示和电源地连同,如果用万用表测量会发现和PT2272的第9脚连同;最下面的一排焊盘上标有H字样,表示和正电源连同,如果用万用表测量会发现和PT2272 的第18脚连同.所谓的设置地址码就是用焊锡将上下相邻的焊盘用焊锡桥搭短路起来，例如将第一脚和上面的焊盘L用焊锡短路后就相当于将PT2272芯片的第一脚设置为接地，同理将第一脚和下面的焊盘H用焊锡短路后就相当于将PT2272芯片的第一脚设置为接正电源，如果什么都不接就是表示悬空。
PT2262--SC2262--PT2272等的电阻配置及使用参数(编码解码电路)
PT2262--SC2262--PT2272等的电阻配置及使用参数(编码解码电路)2008-08-30 22:32编码解码芯片PT2262/PT2272芯片原理简介PT2262/2272是台湾普城公司生产的一种CMOS工艺制造的低功耗低价位通用编解码电路，PT2262/2272最多可有12位(A0-A11)三态地址端管脚(悬空,接高电平,接低电平),任意组合可提供531441地址码,PT2262最多可有6位(D0-D5)数据端管脚,设定的地址码和数据码从17脚串行输出，可用于无线遥控发射电路。
编码芯片PT2262发出的编码信号由：地址码、数据码、同步码组成一个完整的码字，解码芯片PT2272接收到信号后，其地址码经过两次比较核对后，VT脚才输出高电平，与此同时相应的数据脚也输出高电平，如果发送端一直按住按键，编码芯片也会连续发射。
当发射机没有按键按下时，PT2262不接通电源，其17脚为低电平，所以315MHz的高频发射电路不工作，当有按键按下时，PT2262得电工作，其第17脚输出经调制的串行数据信号，当17脚为高电平期间315MHz的高频发射电路起振并发射等幅高频信号，当17脚为低平期间315MHz的高频发射电路停止振荡，所以高频发射电路完全收控于PT2262的17脚输出的数字信号，从而对高频电路完成幅度键控（ASK调制）相当于调制度为100％的调幅。
PT2262特点1、CMOS工艺制造，低功耗2、外部元器件少3、RC振荡电阻4、工作电压范围宽：2.6-15v5、数据最多可达6位6、地址码最多可达531441种应用范围1、车辆防盗系统2、家庭防盗系统3、遥控玩具4、其他电器遥控引脚图在具体的应用中，外接振荡电阻可根据需要进行适当的调节，阻值越大振荡频率越慢，编码的宽度越大，发码一帧的时间越长。
解码电路PT2272引脚图地址码和数据码都用宽度不同的脉冲来表示，两个窄脉冲表示“0”；两个宽脉冲表示“1”；一个窄脉冲和一个宽脉冲表示“F”也就是地址码的“悬空”。
PT2262芯片使用手册共21页word资料
PT2272 应用(2019-11-28 20:10:20)标签：pt2262pt2272应用it分类：Hardware Circuit 以前一直用的是VD5026配合VD5027因为成本的原因希望改成大众的PT2262 PT22722262作为发送端有这样一些特性1. 编码由地址码+数据码+同步码组成。
具体可以参见PDF所有码都按照顺序连续发送4遍 2272接受到2个同样的码便解码获得数据2. 编码频率是这样算的32000除以外接的频率电阻的阻值，单位是K欧姆，得出基本频率单位K赫兹例如，外接3.3M电阻。
则32000除以3300 约等于10K赫兹3. 10K赫兹什么概念，就是基本频率高低高低1秒钟变化10000次则每次变换为100微秒。
设A=100us2262中的0表示为 4A时间的高电平12A时间的低电平+4A时间的高电平12A时间的低电平1表示为 12A时间的高电平4A时间的低电平+12A时间的高电平4A时间的低电平f（空）表示为 4A时间的高电平12A时间的低电平+12A时间的高电平4A时间的低电平查看文章编码解码芯片PT2262/PT2272芯片原理简介：2009-04-14 20:43PT2262/2272是台湾普城公司生产的一种CMOS工艺制造的低功耗低价位通用编解码电路，PT2262/2272最多可有12位(A0-A11)三态地址端管脚(悬空,接高电平,接低电平),任意组合可提供531441地址码,PT2262最多可有6位(D0-D5)数据端管脚,设定的地址码和数据码从17脚串行输出，可用于无线遥控发射电路。
编码芯片PT2262发出的编码信号由：地址码、数据码、同步码组成一个完整的码字，解码芯片PT2272接收到信号后，其地址码经过两次比较核对后，VT脚才输出高电平，与此同时相应的数据脚也输出高电平，如果发送端一直按住按键，编码芯片也会连续发射。
当发射机没有按键按下时，PT2262不接通电源，其17脚为低电平，所以315MHz 的高频发射电路不工作，当有按键按下时，PT2262得电工作，其第17脚输出经调制的串行数据信号，当17脚为高电平期间315MHz的高频发射电路起振并发射等幅高频信号，当17脚为低平期间315MHz的高频发射电路停止振荡，所以高频发射电路完全收控于PT2262的17脚输出的数字信号，从而对高频电路完成幅度键控（ASK调制）相当于调制度为100％的调幅。
PT2262无线遥控集成电路
PT2262/PT2272编码解码芯片原理PT2262/2272是台湾普城公司生产的一种CMOS工艺制造的低功耗低价位通用编解码电路，PT2262/2272最多可有12位(A0-A11)三态地址端管脚(悬空,接高电平,接低电平),任意组合可提供531441地址码,PT2262最多可有6位(D0-D5)数据端管脚,设定的地址码和数据码从17脚串行输出，可用于无线遥控发射电路。
编码芯片PT2262发出的编码信号由：地址码、数据码、同步码组成一个完整的码字，解码芯片PT2272接收到信号后，其地址码经过两次比较核对后，VT脚才输出高电平，与此同时相应的数据脚也输出高电平，如果发送端一直按住按键，编码芯片也会连续发射。
当发射机没有按键按下时，PT2262不接通电源，其1 7脚为低电平，所以315MHz的高频发射电路不工作，当有按键按下时，PT2262得电工作，其第17脚输出经调制的串行数据信号，当17脚为高电平期间315MHz的高频发射电路起振并发射等幅高频信号，当1 7脚为低平期间315MHz的高频发射电路停止振荡，所以高频发射电路完全收控于PT2262的17脚输出的数字信号，从而对高频电路完成幅度键控（ASK调制）相当于调制度为100％的调幅。
PT2262特点l CMOS工艺制造，低功耗l 外部元器件少l RC振荡电阻l 工作电压范围宽：2.6-15vl 数据最多可达6位l 地址码最多可达531441种应用范围l 车辆防盗系统l 家庭防盗系统l 遥控玩具l 其他电器遥控引脚图：管脚说明：在具体的应用中，外接振荡电阻可根据需要进行适当的调节，阻值越大振荡频率越慢，编码的宽度越大，发码一帧的时间越长.推荐值:2262/4.7M/2272/820K 2262/3.3M/2272/680K 2262/1.2M/2272/200K解码电路 PT2272 引脚图：PT2272解码芯片有不同的后缀，表示不同的功能，有L4/M4/L6/M6之分，其中L表示锁存输出，数据只要成功接收就能一直保持对应的电平状态，直到下次遥控数据发生变化时改变。
PT2262与PT2272电路原理大全
编码解码芯片PT2262/PT2272芯片原理简介PT2262/2272就是台湾普城公司生产的一种CMOS工艺制造的低功耗低价位通用编解码电路,PT2262/2272最多可有12位(A0-A11)三态地址端管脚(悬空,接高电平,接低电平),任意组合可提供531441地址码,PT2262最多可有6位(D0-D5)数据端管脚,设定的地址码与数据码从17脚串行输出,可用于无线遥控发射电路。
编码芯片PT2262发出的编码信号由:地址码、数据码、同步码组成一个完整的码字,解码芯片PT2272接收到信号后,其地址码经过两次比较核对后,VT脚才输出高电平,与此同时相应的数据脚也输出高电平,如果发送端一直按住按键,编码芯片也会连续发射。
当发射机没有按键按下时,PT2262不接通电源,其17脚为低电平,所以315MHz的高频发射电路不工作,当有按键按下时,PT2262得电工作,其第17脚输出经调制的串行数据信号,当17脚为高电平期间315MHz的高频发射电路起振并发射等幅高频信号,当17脚为低平期间315MHz的高频发射电路停止振荡,所以高频发射电路完全收控于PT2262的17脚输出的数字信号,从而对高频电路完成幅度键控(ASK调制)相当于调制度为100％的调幅。
PT2262特点1、CMOS工艺制造,低功耗2、外部元器件少3、RC振荡电阻4、工作电压范围宽:2、6-15v5、数据最多可达6位6、地址码最多可达531441种应用范围1、车辆防盗系统2、家庭防盗系统3、遥控玩具4、其她电器遥控名称管脚说明A0-A11 1-8、10-13 地址管脚,用于进行地址编码,可置为“0”,“1”,“f”(悬空),D0-D5 7-8、10-13 数据输入端,有一个为“1”即有编码发出,内部下拉Vcc 18 电源正端(＋)Vss 9 电源负端(－)TE 14 编码启动端,用于多数据的编码发射,低电平有效;OSC1 16 振荡电阻输入端,与OSC2所接电阻决定振荡频率;OSC2 15 振荡电阻振荡器输出端;Dout 17 编码输出端(正常时为低电平)在具体的应用中,外接振荡电阻可根据需要进行适当的调节,阻值越大振荡频率越慢,编码的宽度越大,发码一帧的时间越长。
PT2262,2272无线发射接收芯片
PT2262,2272无线发射接收芯片这是一种目前用途非常广泛的200米四键遥控模块，常用于报警器设防、车库门遥控、摩托车、汽车的防盗报警等，这类用途要求遥控器的遥控距离并不远，一般50米足够了，但要求：遥控模块价格低廉，发射机手柄体积小巧、外观精致，耗电尽可能省，工作稳定可靠。
这里提供的发射机体积非常小巧，体积只有58x38x8毫米，采用桃木花纹的优质塑料外壳，带保险盖，防止误碰按键，天线拉出时长13厘米，遥控器只有20克。
上图为发射器外形，面板上有A、B、C、D四位操纵按键及一个发射指示灯。
发射机内部采用进口声表谐振器稳频，频率一致性非常好，稳定度极高，工作频率315MHZ频率稳定度优于10－5，使用中无需调整频点，特别适合多发一收等无线电遥控系统使用，而目前市场上的无线电遥控模块一般仍采用LC振荡器，稳定度及一致性较差，即使采用高品质微调电容，温度变化及震动也很难保证已调试好的频点不会发生偏移，造成发射距离缩短。
接收模块采用SMD贴片工艺制造生产，为超再生接收方式，它内含放大整形及解码电路，使用极为方便。
1、天线输入端有选频电路，而不依赖1/4波长天线的选频作用，控制距离较近时可以剪短甚至去掉外接天线92、接收电路自身辐射极小，加上电路模块背面网状接地铜箔的屏蔽作用，可以减少自身振荡的泄漏和外界干扰信号的侵入。
3、接收机采用高精度带骨架的铜芯电感将频率调整到315M后封固，这与采用可调电容调整接收频率的电路相比，温度、湿度稳定性及抗机械振动性能都有极大改善。
可调电容调整精度较低，只有3/4圈的调整范围，而可调电感可以做到多圈调整。
可调电容调整完毕后无法封固，因为无论导体还是绝缘体，各种介质的靠近或侵入都会使电容的容量发生变化，进而影响接收频率。
另外未经封固的可调电容在受到振动时定片和动片之间发生位移；温度变化时热胀冷缩会使定片和动片间距离改变；湿度变化因介质变化改变容量；长期工作在潮湿环境中还会因定片和动片的氧化改变容量，这些都会严重影响接收频率的稳定性，而采用可调电感就可解决这些问题，因为电感可以在调整完毕后进行封固，绝缘体封固剂不会使电感量发生变化，而且由于采用贴片工艺，所以即使强烈震动也不必担心接收频点漂移，接收电路的接收带宽约500KHz，产品出厂时已经将中心频率调整在315MHz，接收芯片上的微调电感约有5MHz频率的可调范围，使用时不要轻易变动，以免影响性能。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
编码解码芯片PT2262/PT2272芯片原理
2009-03-18 08:27
PT2262/2272是普城公司生产的一种CMOS工艺制造的低功耗低价位通用
编解码电路，PT2262/2272最多可有12位(A0-A11)三态地址端管脚(悬空,接高
电平,接低电平),任意组合可提供531441地址码,PT2262最多可有6位(D0-D5)
数据端管脚,设定的地址码和数据码从17脚串行输出，可用于无线遥控发射电
路。
编码芯片PT2262发出的编码信号由：地址码、数据码、同步码组成
一个完整的码字，解码芯片PT2272接收到信号后，其地址码经过两次比较核
对后，VT脚才输出高电平，与此同时相应的数据脚也输出高电平，如果发送端
一直按住按键，编码芯片也会连续发射。当发射机没有按键按下时，PT2262
不接通电源，其17脚为低电平，所以315MHz的高频发射电路不工作，当有
按键按下时，PT2262得电工作，其第17脚输出经调制的串行数据信号，当
17脚为高电平期间315MHz的高频发射电路起振并发射等幅高频信号，当17
脚为低平期间315MHz的高频发射电路停止振荡，所以高频发射电路完全收控
于PT2262的17脚输出的数字信号，从而对高频电路完成幅度键控（ASK调
制）相当于调制度为100％的调幅。
PT2262/2272特点：CMOS工艺制造，低功耗，外部元器件少，RC
振荡电阻，工作电压围宽：2.6～15v ，数据最多可达6位，地址码最多可达
531441种。应用围：车辆防盗系统、家庭防盗系统、遥控玩具、其他电器遥
控。
外形及引脚功能
在具体的应用中，外接振荡电阻可根据需要进行适当的调节，阻值越
大振荡频率越慢，编码的宽度越大，发码一帧的时间越长。上大部分产品都是
用2262/1.2M＝2272/200K组合的，少量产品用2262/4.7M＝2272/820K。
名称 管脚 说 明
A0-A11
1-8、10-13
地址管脚,用于进行地址编码,可置为“0”,“1”,“f”(悬空),
D0-D5
7-8、10-13 数据输入端，有一个为“1”即有编码发出，部下拉
Vcc 18
电源正端（＋）
Vss 9
电源负端（－）
TE 14
编码启动端，用于多数据的编码发射，低电平有效；
OSC1 16
振荡电阻输入端，与OSC2所接电阻决定振荡频率；
OSC2 15
振荡电阻振荡器输出端；
Dout 17
编码输出端（正常时为低电平）
极限参数和电气参数
2262应用电路1
名称 管脚 说 明
A0-A11
1-8、10-13
地址管脚,用于进行地址编码,可置为“0”,“1”,“f”(悬空),必
须与2262一致,否则不解码
D0-D5
7-8、10-13
地址或数据管脚,当做为数据管脚时,只有在地址码与
2262一致,数据管脚才能输出与2262数据端对应的高
电平,否则输出为低电平,锁存型只有在接收到下一数据
才能转换
Vcc 18
电源正端（＋）
Vss 9
电源负端（－）
DIN 14
数据信号输入端，来自接收模块输出端
OSC1 16
振荡电阻输入端，与OSC2所接电阻决定振荡频率；
OSC2 15
振荡电阻振荡器输出端；
VT 17
解码有效确认 输出端（常低）解码有效变成高电平（瞬
态）
地址码和数据码都用宽度不同的脉冲来表示，两个窄脉冲表示“0”；两
个宽脉冲表示“1”；一个窄脉冲和一个宽脉冲表示“F”也就是地址码的“悬空”。
上面是我们从超再生接收模块信号输出脚上截获的一段波形，可以明
显看到，图上半部分是一组一组的字码，每组字码之间有同步码隔开，所以我
们如果用单片机软件解码时，程序只要判断出同步码，然后对后面的字码进行
脉冲宽度识别即可。图下部分是放大的一组字码：一个字码由12位AD码（地
址码加数据码，比如8位地址码加4位数据码）组成，每个AD位用两个脉冲
来代表：两个窄脉冲表示“0”；两个宽脉冲表示“1”；一个窄脉冲和一个宽脉冲表
示“F”也就是地址码的“悬空”
2262每次发射时至少发射4组字码，2272只有在连续两次检测到相
同的地址码加数据码才会把数据码中的“1”驱动相应的数据输出端为高电平和
驱动VT端同步为高电平。因为无线发射的特点，第一组字码非常容易受零电
平干扰，往往会产生误码，所以程序可以丢弃处理。
PT2272解码芯片有不同的后缀，表示不同的功能，有L4/M4/L6/M6
之分，其中L表示锁存输出，数据只要成功接收就能一直保持对应的电平状态，
直到下次遥控数据发生变化时改变。M表示非锁存输出，数据脚输出的电平是
瞬时的而且和发射端是否发射相对应，可以用于类似点动的控制。后缀的6和
4表示有几路并行的控制通道，当采用4路并行数据时（PT2272-M4)，对应的
地址编码应该是8位，如果采用6路的并行数据时(PT2272-M6)，对应的地址
编码应该是6位。
PT2262/2272芯片的地址编码设定和修改：
在通常使用中，我们一般采用8位地址码和4位数据码，这时编码电
路PT2262和解码PT2272的第1～8脚为地址设定脚，有三种状态可供选择：
悬空、接正电源、接地三种状态，3的8次方为6561，所以地址编码不重复度
为6561组，只有发射端PT2262和接收端PT2272的地址编码完全相同，才
能配对使用，遥控模块的生产厂家为了便于生产管理，出厂时遥控模块的
PT2262和PT2272的八位地址编码端全部悬空，这样用户可以很方便选择各
种编码状态，用户如果想改变地址编码，只要将PT2262和PT2272的1～8
脚设置相同即可，例如将发射机的PT2262的第1脚接地第5脚接正电源，其
它引脚悬空，那么接收机的PT2272只要也第1脚接地第5脚接正电源，其它
引脚悬空就能实现配对接收。当两者地址编码完全一致时，接收机对应的D1～
D4端输出约4V互锁高电平控制信号，同时VT端也输出解码有效高电平信号。
用户可将这些信号加一级放大，便可驱动继电器、功率三极管等进行负载遥控
开关操纵。
设置地址码的原则是：同一个系统地址码必须一致；不同的系统可以
依靠不同的地址码加以区分。至于设置什么样的地址码完全随客户喜欢。
PT2262和PT2272除地址编码必须完全一致外，振荡电阻还必须匹配，
否则接收距离会变近甚至无法接收，随着技术的发展市场上出现一批兼容芯片，
在实际使用中只要对振荡电阻稍做改动就能配套使用，根据我们的实际使用经
验，下面的参数匹配效果较好：
编码发射芯片 编码接收芯片
PT2262 PT2260 SC2260 SC2262 CS5211 PT2272/SC2272/CS5212
1.2M 无 3.3M 1.1M 1.3M 200K
2262 IR是2262系列
用于红外遥控的专用
芯片，可以按照下面
的图纸进行接线，可以通过调整发射端Rosc电阻的大小使接收距离最远，发
射端电阻的调整围390～420K。
PT2262应用之2
1.5M 无 4.3M 1.4M 1.6M 270K
2.2M 无 6.2M 2M 2.4M 390K
3.3M 无 9.1M 3M 3.6M 680K
4.7M 1.2M 12M 4.3M 5.1M 820K
