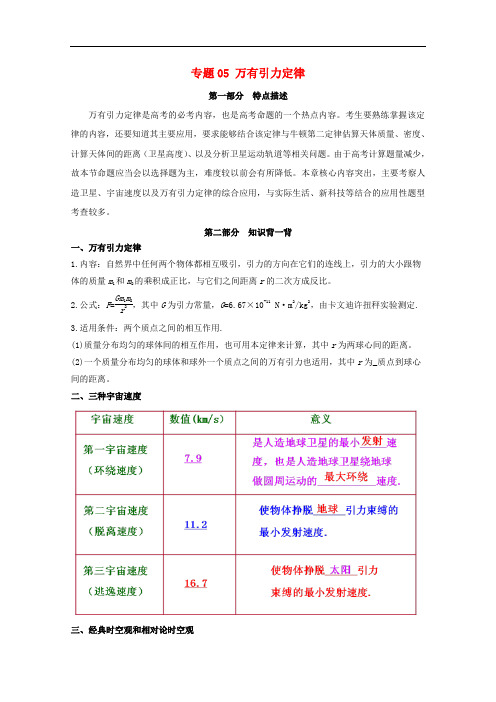

专题05 万有引力定律第一部分 特点描述万有引力定律是高考的必考内容，也是高考命题的一个热点内容。
考生要熟练掌握该定律的内容，还要知道其主要应用，要求能够结合该定律与牛顿第二定律估算天体质量、密度、计算天体间的距离（卫星高度）、以及分析卫星运动轨道等相关问题。
由于高考计算题量减少，故本节命题应当会以选择题为主，难度较以前会有所降低。
本章核心内容突出，主要考察人造卫星、宇宙速度以及万有引力定律的综合应用，与实际生活、新科技等结合的应用性题型考查较多。
第二部分 知识背一背一、万有引力定律1.内容：自然界中任何两个物体都相互吸引，引力的方向在它们的连线上，引力的大小跟物体的质量m 1和m 2的乘积成正比，与它们之间距离r 的二次方成反比。
2.公式：F =Gm 1m 2r2，其中G 为引力常量，G =6.67×10-11 N ·m 2/kg 2，由卡文迪许扭秤实验测定. 3.适用条件：两个质点之间的相互作用.(1)质量分布均匀的球体间的相互作用，也可用本定律来计算，其中r 为两球心间的距离。
(2)一个质量分布均匀的球体和球外一个质点之间的万有引力也适用，其中r 为_质点到球心间的距离。
二、三种宇宙速度三、经典时空观和相对论时空观1.经典时空观(1)在经典力学中，物体的质量不随运动状态而改变；(2)在经典力学中，同一物理过程发生的位移和对应时间的测量结果在不同的参考系中是相同的.2.相对论时空观(1)在狭义相对论中，物体的质量随物体的速度的增加而增加，用公式表示为m=m 01－v 2c2.(2)在狭义相对论中，同一物理过程发生的位移和对应时间的测量结果在不同的参考系中是不同的。
第三部分 技能+方法考点一、万有引力定律在天体运动中的应用 1.利用万有引力定律解决天体运动的一般思路 （1）一个模型天体(包括卫星)的运动可简化为质点的匀速圆周运动模型． （2）两组公式G Mm r 2＝m v 2r ＝m ω2r ＝m 4π2T2·r ＝ma mg ＝GMmR2(g 为星体表面处的重力加速度)．2.天体质量和密度的计算 （1）估算中心天体的质量①从环绕天体出发:通过观测环绕天体运动的周期T 和轨道半径r ，就可以求出中心天体的质量M②从中心天体本身出发:只要知道中心天体表面的重力加速度g 和半径R ，就可以求出中心天体的质量M（2）设天体表面的重力加速度为g ，天体半径为R ，则mg ＝G Mm R 2，即g ＝GM R2(或GM ＝gR 2)若物体距星体表面高度为h ，则重力mg ′＝GMmR ＋h 2，即g ′＝GMR ＋h2＝R 2R ＋h2g .【例1】（多选）我国计划在2017年发射“嫦娥四号”，它是嫦娥探月工程计划中嫦娥系列的第四颗人造探月卫星，主要任务是更深层次、更加全面的科学探测月球地貌、资源等方面的信息，完善月球档案资料。
高中物理高考复习力学实验讲解及练习题(含答案)
高考复习力学实验题参考答案与试题解析一．实验题（共17小题）1．（2016•天津）某同学利用图1示装置研究小车的匀变速直线运动．①实验中，必要的措施是AB ．A．细线必须与长木板平行B．先接通电源再释放小车C．小车的质量远大于钩码的质量D．平衡小车与长木板间的摩擦力②他实验时将打点机器接到频率为50Hz的交流电源上，得到一条纸带，打出的部分计数点如图2所示（每相邻两个计数点间还有4个点，图中未画出）s1=3.59cm，s2=4.41cm，s3=5.19cm，s4=5.97cm，s5=6.78cm，s6=7.64cm，则小车的加速度a= 0.80 m/s2（要求充分利用测量的数据），打点计时器在打B点时小车的速度v B= 0.40 m/s．（结果均保留两位有效数字）【解答】解：①A、为了让小车做匀加速直线运动，应使小车受力恒定，故应将细线与木板保持水平；同时为了打点稳定，应先开电源再放纸带；故AB正确；C、本实验中只是研究匀变速直线运动，故不需要让小车的质量远大于钩码的质量；只要能让小车做匀加速运动即可；故C错误；D、由C的分析可知，只要摩擦力恒定即可，不需要平衡摩擦力；故D错误；故选：AB；②每两个计数点间有四个点没有画出，故两计数点间的时间间隔为T=5×0.02=0.1s；根据逐差法可知，物体的加速度a===0.80m/s2；B点的速度等于AC段的平均速度，则有：v===0.40m/s；故答案为：①AB；②0.80；0.40．2．（2016•高港区校级学业考试）利用图中所示的装置可以研究自由落体运动，实验中需要调整好仪器，接通打点计时器的电源，松开纸带，使重物下落，打点计时器会再纸带上打出一系列的小点，（1）若实验时用到的计时器为电磁打点计时器，打点计时器的安装要使两个限位孔在同一竖直（选填“水平”或“竖直”）线上，以减少摩擦阻力；（2）实验过程中，下列说法正确的是CDA、接通电源的同时要立刻释放重物B、选取纸带时要选取第1个点与第2个点之间的距离接近4mm且清晰的纸带C、释放重物之前要让重物靠近打点计时器D、为了使实验数据更加准确，可取多次测量结果的平均值（3）为了测得重物下落的加速度，还需要的实验仪器是 CA、天平B、秒表C、米尺．【解答】解：（1）电磁式打点计时器需要用低压交流电压；安装打点计时器时要注意让上下限位孔在同一竖直线上，从而减小阻力；（2）A、应先接通电源，稳定后再释放纸带，故A错误；B、选择纸带时应选择点迹清楚，前两个点间距接近2mm的纸带，故B错误；C、释放重物时，应让重物靠近纸带；故C正确；D、为了使实验数据更加准确，可取多次测量结果的平均值；故D正确；故选：CD．（3）据运动学公式得：△x=at2，a=，为了测试重物下落的加速度，还需要的实验器材有：米尺，用来测量计数点之间的距离．该实验中不需要天平，通过打点计时器打点的时间间隔可以计算出计数点之间的时间间隔，所以也不需要秒表．故选：C．故答案为：（1）竖直；（2）CD；（3）C．3．（2017春•涞水县校级月考）某学生利用“研究匀变速直线运动”的实验装置来测量一个质量为m=50g的重锤下落时的加速度值，该学生将重锤固定在纸带下端，让纸带穿过打点计时器，实验装置如图1所示．（1）以下是该同学正确的实验操作和计算过程，请填写其中的空白部分：①实验操作：接通电源，释放纸带，让重锤自由落下，实验结束关闭电源．②取下纸带，取其中的一段标出计数点如图2所示，测出相邻计数点间的距离分别为x1=2.60cm，x2=4.14cm，x3=5.69cm，x4=7.22cm，x5=8.75 cm，x6=10.29cm，已知打点计时器的打点间隔T=0.02s，则重锤运动的加速度计算表达式为a= ，代入数据，可得加速度a= 9.60 m/s2（计算结果保留三位有效数字）．【解答】解：（1）①实验时，应先接通打点计时器的电源，再释放纸带，实验结束，应立即关闭电源．②根据匀变速直线运动的推论△x=aT2，有：x6﹣x3=3a1（2T）2…①x5﹣x2=3a2（2T）2…②x4﹣x1=3a3（2T）2…③a=…④联立①②③④解得：a=；代入数据解得：a=9.60m/s2．答案：（1）①接通电源，实验结束关闭电源；②，9.60．4．（2016春•哈尔滨校级期中）某同学进行“验证力的平行四边形定则“实验，试完成主要步骤：（1）如图甲，用两只弹簧测力计分别钩住细绳套，互成角度地拉橡皮条，使橡皮条伸长，记下结点的位置O点、两弹簧测力计的读数F1、F2以及两细绳套的方向（2）用一只弹簧测力计钩住细绳套把橡皮条与细绳套的结点拉到同一位置O ，记下细绳的方向（如图丙中的Oc）．如乙图所示，读得弹簧测力计的示数F= 4.0N（3）如丙图所示，按选定的标度作出了力的图示，请在图丙中：a．按同样的标度作出力F的图示b．按力的平行四边形定则作出F1、F2的合力F′（4）关于该实验注意事项，下列说法中正确的是 BA．实验中所用的两根细绳越短越好B．弹簧测力计的拉力方向必须与木板平行C．每次实验中两个分力间的夹角必须大于90°．【解答】解：（1）如图甲，用两只弹簧测力计分别钩住细绳套，互成角度地拉橡皮条，使橡皮条伸长，记下结点位置O和两测力计的示数F1、F2以及两细绳套的方向，（2）如图乙，用一只弹簧测力计钩住细绳套把橡皮条的结点拉到同一位置O，记下细绳套的方向，由图示弹簧测力计可读得弹簧测力计的示数F=4.0N；（3）a、按力的图示方法作出力F的图示如图所示；b、根据力的平行四边形定则，作出F1、F2的合力F′，如图所示．（4）A、拉橡皮条的细绳要适当长一些，以方便画出力的方向，故A错误；B、测量力的实验要求尽量准确，为了减小实验中因摩擦造成的误差，操作中要求弹簧秤、细绳、橡皮条都应与木板平行，故B正确；C、在实验中两个分力的夹角大小适当，且二力的大小要适量大些，这样有利于减小实验中偶然误差的影响，不需要夹角必须大于90°，故C错误；故选：B故答案为：（1）两细绳套的方向；（2）同一位置O；4.0N；（3）如图所示；（4）B．5．（2016春•衡阳校级期末）“验证力的平行四边形定则”的实验情况如图甲所示，其中A为固定橡皮筋的图钉，O为橡皮筋与细绳的结点，OB和OC为细绳．图乙是在白纸上根据实验结果画出的图．（1）本实验采用的科学方法是 BA．理想实验法 B．等效替代法C．控制变量法 D．建立物理模型法（2）某同学用两个弹簧秤将结点拉至某位置，此时该同学记录下了结点O的位置及两弹簧秤对应的读数，他还应该记录下两细线的方向．（3）图乙中的F是利用平行四边形定则作出的两个弹簧秤拉力的合力的图示，F′为用一个弹簧秤将结点拉至同一点时所用拉力的图示，这两个力中，方向一定沿AO方向的是F′．【解答】解：（1）本实验中两个拉力的作用效果和一个拉力的作用效果相同，采用的科学方法是等效替代法．故选：B．（2）当用两个弹簧秤同时拉橡皮筋时，必须记录下两弹簧秤读数，及两细线的方向，O点的位置；（3）图乙中的F与F′中，F是由平行四边形得出的，而F′是通过实验方法得出的，其方向一定与橡皮筋的方向相同，一定与AO共线的是 F′．故答案为：（1）B；（2）两细线的方向；（3）F′．6．（2016春•临沂校级期末）在“探究求合力的方法”实验中，可以设计不同的方案探究．以下是甲、乙两位同学设计的两个实验方案，（1）甲同学设计的方案如图1，需要将橡皮条的一端固定在水平木板上，另一端系上两根细绳，细绳的另一端都有绳套．实验中需用两个弹簧测力计分别钩住绳套，并互成角度地拉橡皮条，使橡皮条伸长，结点到达某一位置O．①某同学在做该实验时认为：A．拉橡皮条的绳细一些且长一些，实验效果较好B．拉橡皮条时，弹簧测力计、橡皮条、细绳应贴近木板且与木板平面平行C．橡皮条弹性要好，拉结点到达某一位置O时，橡皮条方向必须在两细绳夹角的角平分线上D．拉力F1和F2的夹角越大越好其中正确的是AB （填入相应的字母）②若某次测量中两个弹簧测力计的读数均为4N，且两弹簧测力计拉力的方向相互垂直，则不能（选填“能”或“不能”）用一个量程为5N的弹簧测力计测量出它们的合力，理由是：合力为4N＞5N，超出了弹簧测力计的量程．（2）乙同学在家中用三根相同的橡皮筋（遵循胡克定律）来探究求合力的方法，如图2所示，三根橡皮筋在O点相互连接，拉长后三个端点用图钉固定在A、B、C三点．在实验中，可以通过刻度尺测量橡皮筋的长度来得到橡皮筋的拉力大小，并通过OA、OB、OC的方向确定三个拉力的方向，从而探究求其中任意两个拉力的合力的方法．在实验过程中，下列说法正确的是AD ．A．实验需要测量橡皮筋的长度以及橡皮筋的原长B．为减小误差，应选择劲度系数尽量大的橡皮筋C．以OB、OC为两邻边做平行四边形，其对角线必与OA在一条直线上且两者长度相等D．多次实验中O点不必是同一位置．【解答】解：（1）①A、在实验中要减小拉力方向的误差，应让标记同一细绳方向的两点尽量远些，故细绳应该长一些，故A正确；B、作图时，我们是在白纸中作图，做出的是水平力的图示，若拉力倾斜，则作出图的方向与实际力的方向有有较大差别，故应使各力尽量与木板面平行，故B正确；C、橡皮条弹性要好，拉结点到达某一位置O时，拉力与拉力的夹角应适当大些，但橡皮条方向不必须在两细绳夹角的角平分线上，故C错误；D、两个拉力的夹角过大，合力会过小，量取理论值时相对误差变大，夹角太小，会导致作图困难，也会增大偶然误差，故D错误．故选：AB．②两力均为4N，且相互垂直，则其合力大小为F=4N＞5N，合力超过了弹簧秤的量程，故弹簧秤无法测出物体所受的合力，故不能使用．（2）A、需要知道橡皮筋的伸长量才能表示橡皮筋的弹力，故应该测量橡皮筋的原长，故A正确；B、为了减小误差，橡皮筋的伸长量应该大些，故应选择劲度系数稍小的橡皮筋，故B错误；C、由于橡皮筋的弹力与它的长度不成正比，所以OB、OC弹力的合力方向与以OB、OC为两邻边做平行四边形的对角线不重合，故C错误；D、不同的O点依然满足任意两个橡皮筋弹力的合力与第三个橡皮筋弹力等大反向的特点，所以即使O点不固定，也可以探究求合力的方法，故D正确．故选：AD．故答案为：（1）①AB；②不能；合力为4N＞5N，超出了弹簧测力计的量程；（2）AD．7．（2016•广州二模）用图甲所示装置“探究加速度与力、质量的关系”．请思考并完成相关内容：（1）实验时，为平衡摩擦力，以下操作正确的是 BA．连着砂桶，适当调整木板右端的高度，直到小车被轻推后沿木板匀速运动B．取下砂桶，适当调整木板右端的高度，直到小车被轻推后沿木板匀速运动C．取下砂桶，适当调整木板右端的高度，直到小车缓慢沿木板做直线运动（2）图乙是实验中得到的一条纸带，已知相邻计数点间还有四个点未画出，打点计时器所用电源频率为50Hz，由此可求出小车的加速度a= 1.60 m/s2（计算结果保留三位有效数字）．（3）一组同学在保持木板水平时，研究小车质量一定的情况下加速度a与合外力F的关系，得到如图丙中①所示的a﹣F图线．则小车运动时受到的摩擦力f= 0.10 N；小车质量M= 0.20 kg．若该小组正确完成了步骤（1），得到的a﹣F图线应该是图丙中的②（填“②”、“③”或“④”）．【解答】解：（1）平衡摩擦力时，取下砂桶，适当当调整木板右端的高度，直到小车被轻推后沿木板匀速运动，故B正确．（2）根据△x=aT2，运用逐差法得，a===1.60m/s2．（3）根据图①知，当F=0.10N时，小车才开始运动，可知小车运动时受到的摩擦力f=0.10N，图线的斜率表示质量的倒数，则m=kg=0.20kg．平衡摩擦力后，a与F成正比，图线的斜率不变，故正确图线为②．故答案为：（1）B；（2）1.60；（3）0.10，0.20，②．8．（2016秋•天津月考）在“探究加速度与力、质量的关系”实验中，某同学使用了如图（1）所示的装置，计时器打点频率为50Hz．（1）该同学得到一条纸带，在纸带上取连续的六个点，如图（b）所示，自A点起，相邻两点间的距离分别为10.0mm、12.0mm、14.0mm、16.0mm、18.0mm，则打E点时小车的速度为0.85 m/s，小车的加速度为5 m/s2．（2）该同学要探究小车的加速度a和质量M的关系，应该保持拉力F恒定不变；若该同学要探究加速度a和拉力F的关系，应该保持小车质量M恒定不变．（3）该同学通过数据的处理作出了a﹣F图象，如图（c）所示，则①图中的直线不过原点的原因是平衡摩擦力过度．②此图中直线发生弯曲的原因是不满足m＜＜M ．【解答】解：（1）利用匀变速直线运动的推论得出：v E== m/s=0.85m/s小车的加速度为a== m/s2=5m/s2（2）该同学要探究小车的加速度a和质量M的关系，应该保持细线对车的拉力F不变；若该同学要探究加速度a和拉力F的关系，应该保持小车的质量M不变．（3）图中当F=0时，a≠0．也就是说当绳子上没有拉力时，小车的加速度不为0，说明小车的摩擦力小于重力的分力，所以原因是实验前木板右端垫得过高．设小车的加速度为a，绳子拉力为F，以砂和砂桶为研究对象得：mg﹣F=ma以小车为研究对象F=Ma解得：a=故：F=Ma=所以要使得绳子拉力等于砂和砂桶的重力大小，必有m＜＜M，而不满足m＜＜M时，随m的增大物体的加速度a逐渐减小．故图象弯曲的原因是：未满足砂和砂桶质量远小于小车的质量．故答案为：（1）0.85；5；（2）拉力F恒定；小车质量M恒定；（3）平衡摩擦力过度，不满足m＜＜M．9．（2016秋•濮阳月考）为了探究物体的加速度与质量的关系时，某实验小组的同学设计了如图所示的实验装置．装置中有电磁打点计时器、纸带、带滑轮的长木板、垫块、小车和砝码（总质量用M表示）、砂和砂捅（总质量用m表示）、刻度尺等，请回答下列问题：（1）为了完成本实验，下列实验器材中必不可少的是CD ．A．低压直流电源 B．秒表 C．天平（附砝码） D．低压交流电源（2）实验误差由偶然误差和系统误差，本实验中纸带与打点计时器、小车与长木板之间的摩擦和阻力对实验的影响属于系统误差．为了使实验结果更贴近结论，应尽量地减少摩擦阻力的影响，即按如图的方式将长木板的一端适当垫高，以平衡摩擦力，在平衡摩擦力时，取下沙桶并将纸带穿过打点计时器，使小车带动纸带在长木板上做匀速直线运动．（3）探究小车的加速度与其质量的关系时，可以通过改变小车中砝码的个数来改变小车的质量．在完成本实验时，为了使沙桶的总重力近似地等于小车的牵引力，则沙桶的总质量与小车的总质量的关系应满足M ＞＞m ．（4）该实验小组的同学在某次测量时，得到了如图所示的纸带，其中0、1、2为相邻的三个计数点，且相邻两计数点的打点频率为f，0、1两点间的距离用x1表示.1、2两点间的距离用x2表示，则该小车加速度的表达式a= （x2﹣x1）f2m/s2．如果f=10Hz，x1=5.90cm，x2=6.46cm，则加速度的值应为a= 0.56 m/s2（保留两位小数）（5 ）在完成以上操作后，将得到的数据用图象进行处理，则小车的加速度的倒数关于小车的质量M的函数图象符合实际情况的是 C ．【解答】解：（1）本实验中需测小车质量，则需要天平，电磁打点计时器需要低压交流电源，故选：CD．（2）平衡摩擦力时，把木板一端垫高，调节木板的倾斜度，使小车在不受绳的拉力时能拖动纸带沿木板做匀速直线运动即可；（3）根据实验误差的来源，在 M＞＞m条件下，可以认为绳对小车的拉力近似等于沙和沙桶的总重力．（4）根据△x=aT2得：a==（x2﹣x1）f2=（6.46﹣5.90）×102×10﹣2 m/s2=0.56 m/s2；（5）根据牛顿第二定律得：a=，则=M+，则以为纵轴，以总质量M为横轴，作出的图象为一倾斜直线，且纵坐标不为0，故C正确，ABD错误．故选：C故答案为：（1）CD；（2）M＞＞m；（3）（x2﹣x1）f2；0.56；（4）C．10．（2016春•锦州期末）图甲是“研究平抛物体的运动”的实验装置图．（1）实验前应对实验装置反复调节，直到斜槽末端切线水平．每次让小球从同一位置由静止释放，是为了每次平抛初速度相同．（2）图乙是正确实验取得的数据，其中O为抛出点，则此小球做平抛运动的初速度为 1.6m/s．（g=9.8m/s2）（3）在另一次实验中将白纸换成方格纸，每个格的边长L=5cm，通过实验，记录了小球在运动途中的三个位置，如图丙所示，则该小球做平抛运动的初速度为 1.5 m/s；B点的竖直分速度为 2 m/s；平抛运动的初位置坐标（﹣1，1）（如图丙，以O点为原点，水平向右为X轴正方向，竖直向下为Y轴的正方向，g取10m/s2）．【解答】解：（1）平抛运动的初速度一定要水平，因此为了获得水平的初速度安装斜槽轨道时要注意槽口末端要水平，为了保证小球每次平抛的轨迹都是相同的，这就要求小球平抛的初速度相同，因此在操作中要求每次小球能从同一位置静止释放．（2）由于O为抛出点，所以根据平抛运动规律有：x=v0t将x=32cm，y=19.6cm，代入解得：v0=1.6m/s．（3）由图可知，物体由A→B和由B→C所用的时间相等，且有：△y=gT2，由图可知△y=2L=10cm，代入解得，T=0.1sx=v0T，将x=3L=15cm，代入解得：v0=1.5 m/s，竖直方向自由落体运动，根据匀变速直线运动中时间中点的瞬时速度等于该过程中的平均速度有：v By==2 m/s．故从抛出到B点所用时间为：t=故从抛出到B点的水平位移为：x=v0t=1.5×0.2m=0.3m，故从抛出到B点的竖直位移为：y=gt2=所以x′=5L﹣x=0.25﹣0.3m=﹣0.05m=L，y′=5L﹣y=0.25﹣0.2m=0.05m=L，平抛运动的初位置坐标为（﹣1，1）．故答案为：（1）水平，初速度相同；（2）1.6；（3）1.5，2，（﹣1，1）．11．（2016春•衡阳校级期末）（1）“研究平抛物体的运动”实验的装置如图1所示，在实验前应ABC A．将斜槽的末端切线调成水平B．将木板校准到竖直方向，并使木板平面与小球下落的竖直平面平行C．小球每次必须从斜面上同一位置由静止开始释放D．在白纸上记录斜槽末端槽口的位置O，作为小球做平抛运动的起点和所建坐标系的原点（2）物体做平抛运动的规律可以概括为两点：①水平方向做匀速直线运动；②竖直方向做自由落体运动．为了研究物体的平抛运动，可做下面的实验：如图2所示，用小锤打击弹性金属片，A球水平飞出；同时B球被松开，做自由落体运动．两球同时落到地面．把整个装置放在不同高度，重新做此实验，结果两小球总是同时落地．则这个实验 BA．只能说明上述规律中的第①条B．只能说明上述规律中的第②条C．不能说明上述规律中的任何一条D．能同时说明上述两条规律．【解答】解：（1）A、实验中必须保证小球做平抛运动，而平抛运动要求有水平初速度且只受重力作用，故A正确；B、根据平抛运动的特点可知其运动轨迹在竖直平面内，因此在实验前，应使用重锤线调整面板在竖直平面内，即要求木板平面与小球下落的竖直平面平行，故B正确；C、小球每次必须从斜面上同一位置由静止开始释放．故C正确；D、在白纸上记录斜槽末端槽口的位置O，不能作为小球做平抛运动的起点放，故D错误．故选：ABC．（2）在打击金属片时，两小球同时做平抛运动与自由落体运动，结果同时落地，则说明平抛运动竖直方向是自由落体运动，不能说明水平方向上的运动规律，故B正确，ACD错误．故答案为：（1）ABC；（2）B．12．（2016•花溪区校级三模）为了探究力对物体做功与物体速度变化的关系，现提供如图1所示的器材，让小车在橡皮筋的作用下弹出后，沿木板滑行，当我们分别用同样的橡皮筋1条、2条、3条…并起来进行第1次、第2次、第3次…实验时，每次实验中橡皮筋拉伸的长度都应保持一致，我们把橡皮筋对小车做的功可记作W、2W、3W…对每次打出的纸带进行处理，求出小车每次最后匀速运动时的速度v，记录数据如下．请）实验中木板略微倾斜，这样做 C （填答案前的字母）A．是为了释放小车后，小车能匀加速下滑B．是为了增大橡皮筋对小车的弹力C．是为了使橡皮筋对小车做的功等于合外力对小车做的功D．是为了使橡皮筋松驰后小车做匀加速运动（2）据以上数据，在坐标纸中作出W﹣v2图象．（3）根据图象2可以做出判断，力对小车所做的功与力对小车所做的功与．【解答】解：（1）装置探究橡皮筋做功与小车速度的关系，应平衡摩擦力，使得橡皮筋做功等于合外力做功，以及能够使橡皮筋松弛后小车做匀速运动，故C正确，ABD错误．故选：C．（2）根据描点法作出图象，如图所示：（3）W﹣v2图象是一条过原点的倾斜的直线，根据图象可知，力对小车所做的功与小车速度平方成正比．故答案为：（1）C；（2）W﹣v2图象如图；（3）小车速度平方成正比．13．（2016•蔡甸区校级一模）某学习小组用图甲所示的实验装置探究“动能定理”．他们在气垫导轨上安装了一个光电门B，滑块上固定一遮光条，滑块用细线绕过气垫导轨左端的定滑轮与力传感器相连，传感器下方悬挂钩码，每次滑块都从A处由静止释放．（1）某同学用游标卡尺测量遮光条的宽度d，如图乙所示，则d= 2.30 mm．（2）下列实验要求中不必要的一项是 A （请填写选项前对应的字母）．A．应使滑块质量远大于钩码和力传感器的总质量B．应使A位置与光电门间的距离适当大些C．应将气垫导轨调至水平D．应使细线与气垫导轨平行（3）实验时保持滑块的质量M和A、B间的距离L不变，改变钩码质量m，测出对应的力传感器的示数F和遮光条通过光电门的时间t，通过描点作出线性图象，研究滑块动能变化与合外力对它所做功的关系，处理数据时应作出的图象是 C （请填写选项前对应的字母）．A．作出“t﹣F图象”B．作出“t2﹣F图象”C．作出“t2﹣图象”D．作出“t=3s图象”【解答】解：（1）由图知第5条刻度线与主尺对齐，d=2mm+6×0.05mm=2.30mm；（2）A、拉力是直接通过传感器测量的，故与小车质量和钩码质量大小关系无关，故A不必要；B、应使A位置与光电门间的距离适当大些，有利于减小误差，故B是必要的；C、应将气垫导轨调节水平，保持拉线方向与木板平面平行，这样拉力才等于合力，故CD是必要的；本题选不必要的，故选：A．（3）根据牛顿第二定律得：a=，那么解得：t2=所以研究滑块的加速度与力的关系，处理数据时应作出图象或作出t2﹣图象，故C正确．故选：C故答案为：（1）2.30；（2）A；（3）C14．（2015春•菏泽期末）为探究“恒力做功与物体动能改变的关系”，采用了如图所示实验装置．请回答下列问题：（1）为了减小小车与水平木板之间摩擦力的影响应采取做法是 CA．将木板不带滑轮的一端适当垫高，使小车在钩码拉动下恰好做匀速运动B．将木板不带滑轮的一端适当垫高，使小车在钩码拉动下恰好做匀加速运动C．将木板不带滑轮的一端适当垫高，在不挂钩码的情况下使小车恰好做匀速运动D．将木板不带滑轮的一端适当垫高，在不挂钩码的情况下使小车恰好做匀加速运动（2）若实验中所用小车的质量为200g，为了使实验结果尽量精确，在实验室提供的以下四种规格钩码中，应该挑选的钩码是 AA．10g B．20g C．30g D．50g（3）某实验小组挑选了一个质量为50g的钩码，在多次正确操作实验得到的纸带中取出自认为满意的一条，经测量、计算，得到如下数据：第一个点到第n个点的距离为40.0cm；打下第n点时小车的速度大小为1.20m/s．该同学将钩码的重力当作小车所受的拉力，则拉力对小车做的功为0.196 J，小车动能的增量为0.144 J．（g=9.8m/s2，结果保留三位有效数字）【解答】解：（1）为了消除小车与水平木板之间摩擦力的影响应采取做法是，将不带滑轮的木板一端适当垫高，在不挂钩码的情况下使小车恰好做匀速运动，以使小车的重力沿斜面分力和摩擦力抵消，那么小车的合力就是绳子的拉力．故C正确．故选：C．（2）本题要用钩码的重力代替小车所受到的合力，钩码质量应远小于小车的质量．故选10g的钩码较好，故A正确．故选：A（3）从打下第一点到打下第N点拉力对小车做的功：W=mgs=50×10﹣3×9.8×0.4J=0.196J；小车的动能增量为：△E k=Mv2=0.2×1.22J=0.144J．故答案为：（1）C；（2）A；（3）0.196，0.14415．（2016•北京）利用图1装置做“验证机械能守恒定律”实验．①为验证机械能是否守恒，需要比较重物下落过程中任意两点间的 A ．。
高考物理备考 艺体生百日突围系列 专题01 质点的直线运动(含解析)-人教版高三全册物理试题
专题01 质点的直线运动第一局部质点直线运动特点描述本专题中的根底知识、运动规律较多，是学好后面知识的重要依据；从考纲要求中可以看出需要我们理解质点、时间间隔、时刻、参考系、速度、加速度等根本概念，理解相关知识间的联系和区别，这些知识点一般不会单独出题，但这是解决运动学问题的根底。
要掌握几种常见的运动规律和规律的一些推论，并能应用它们解决实际问题，同时要掌握追与、相遇问题的处理方法。
这些知识可以单独命题，但更多是与牛顿运动定律或带电粒子的运动相结合命制综合的题目。
图象问题一直是高考的热点，本章中位移图象和速度图象一定要认真掌握，并能用来分析物体的运动。
自由落体运动和竖直上抛运动在考纲中虽没有单独列出但仍有可能作为匀变速直线运动的特例进展考查。
第二局部知识背一背一、质点、位移和路程、参考系1.质点质点是用来代替物体的具有质量的点，是一种理想化模型；把物体看作质点的条件是物体的形状和大小在研究的问题中可忽略不计，但切记能否看做质点与研究物体的体积大小，质量多少无关。
2.位移位移是物体的位置变化，是矢量，其方向由物体的初位置指向末位置，其大小为直线距离。
路程是物体运动轨迹的长度，是标量。
一般情况下，位移大小不等于路程，只有物体作单向直线运动时位移大小才等于路程。
在题目中找一个物体的位移时，需要首先确定物体的始末位置，然后用带箭头的直线由初始位置指向末位置3.参考系参考系是指研究物体运动时所选定的参照物体或彼此不作相对运动的物体系。
具有标准性：用来做参考系的物体都是假定不动的，被研究的物体是运动还是静止，都是相对于参考系而言的。
任意性：参考系的选取具有任意性，但应以观察方便和运动的描述尽可能简单为原如此。
差异性：同一运动选择不同的参考系，观察结果一般不同。
例如，坐在行驶的车中的乘客，以地面为参考系，乘客是运动的，但如果以车为参考系，如此乘客是静止的。
需要注意：运动是绝对的，静止是相对的。
二、时刻与时间时刻是指一瞬间，在时间坐标轴上为一点，对应的是位置、速度、动量、动能等状态量；时间是指终止时刻与起始时刻之差，在时间坐标轴上为一段，对应的是位移、路程、冲量、功等过程量。
精选2016年高考物理备考艺体生百日突围系列专题07静电场含解析
专题07 静电场第一部分特点描述电场是电学的基础，也是高考的重点，每年必考。
一般以填空题或计算题的形式进行考查。
库仑定律、电场线的性质、带电体在静电场中的平衡、平行板电容器、带电粒子在电场中的运动等是考查的重点。
特别是带电粒子在电场中的运动结合交变电流、磁场知识巧妙地把电场性质与牛顿运动定律、功能关系、动量等力学知识有机地结合起来，更是命题几率较高的热点。
在复习本部分时要牢牢抓住力和能这两条主线，将知识系统化，找出它们的联系，做到融会贯通，同时还应注意此部分知识与科技前沿、生活实际等的联系，如静电除尘、电容式传感器、喷墨打印机、静电分选器、示波器等。
预测2016年对电场考查选择题和计算均有：选择题主要检测考生对重要概念的理解和基本规律的运用．重点考查库仑定律、电场、电场强度、电场线、匀强电场、电场强度的叠加、匀强电场中电势差根电场强度的关系、电容器的电容等基本概念、基本规律的综合运用；计算题仍是以高分值高难度形式出现，重点是考查电场力、电势能、电势差、电势等概念与力学综合。
从近几年的高考来看，随着招生比例的增大，试题的难度相对而言有所下降，思维难度大，起点高的超难试题没有了，但同时送分题也没有了，在论述题，计算题的思维起点都不是很高，随着对物理过程研究的深入，思维难度逐步增大，因此有效的考查了学生的物理思维能力。
因此抓好基本物理知识的教学仍是中学物理教学的首要任务。
把握好复习节奏，适当降低起点和速度，着重学生思维能力的培养过程，以基础题训练方法，努力培养学生正确，良好的解题习惯，加强对学生复习方法，应试策略与技巧的训练和指导。
第二部分知识背一背一、电荷守恒定律1．物质的电结构：构成物质的原子本身包括：带正电的质子和不带电的中子构成原子核，核外有带负电的电子，整个原子对外较远位置表现为电中性．2．元电荷：最小的电荷量，其值为e＝1.60×10－19C.其他带电体的电荷量皆为元电荷的整数倍．3．电荷守恒定律（1）内容：电荷既不会创生，也不会消灭，它只能从一个物体转移到另一个物体，或者从物体的一部分转移到另一部分；在转移过程中，电荷的总量保持不变．（2）起电方式：摩擦起电、接触起电、感应起电．（3）带电实质：物体带电的实质是得失电子． 二、库仑定律1．点电荷：是一种理想化的物理模型，当带电体本身的大小和形状对研究的问题影响很小时，可以将带电体视为点电荷．2．库仑定律（1）内容：真空中两个静止点电荷之间的相互作用力，与它们的电荷量的乘积成正比，与它们的距离的二次方成反比，作用力的方向在它们的连线上．（2）公式：F ＝kq 1q 2r2，其中比例系数k 叫做静电力常量，k ＝9.0×109 N·m 2/C 2. （3）适用条件：①真空中；②点电荷.3．库仑定律的理解：库仑定律的适用条件是真空中的静止点电荷．点电荷是一种理想化的物理模型，当带电体间的距离远远大于带电体的自身大小时，可以视其为点电荷而适用库仑定律，否则不能适用．三、电场及电场强度 1．静电场（1）电场是存在于电荷周围的一种物质，静电荷产生的电场叫静电场．（2）电荷间的相互作用是通过电场实现的．电场的基本性质是对放入其中的电荷有力的作用．2．电场强度（1）物理意义：表示电场的强弱和方向．（2）定义：电场中某一点的电荷受到的电场力F 跟它的电荷量q 的比值叫做该点的电场强度．（3）定义式：E ＝F q. （4）单位：N/C 或V/m.（5）矢量性：电场强度是矢量，正电荷在电场中某点受力的方向为该点电场强度的方向，电场强度的叠加遵从平行四边形定则．3．场强三个表达式的比较四、电场线1．电场线的定义：为了直观形象地描述电场中各点电场强度的强弱及方向，在电场中画出一系列的曲线，使曲线上各点的切线方向表示该点的电场强度方向，曲线的疏密表示电场强度的大小．2．几种典型电场的电场线分布（1）正点电荷的电场如图甲所示：电场线由正电荷出发，到无穷远终止． （2）负点电荷的电场如图乙所示：电场线由无穷远出发，到负电荷终止． （3）匀强电场的电场线分布如图丙所示．特点：间隔相等的平行直线． （4）点电荷与带电金属板的电场线的分布如图丁所示．（5）等量同种点电荷和等量异种点电荷的电场两点电荷的连线及其中垂线上的电场分布及特点的比较如下：五、电场力做功与电势能 1．电场力做功的特点（1）在电场中移动电荷时，电场力做功与路径无关，只与初末位置有关，可见电场力做功与重力做功相似．（2）在匀强电场中，电场力做的功W ＝Eqd ，其中d 为沿电场线方向的位移． 2．电势能（1）定义：电荷在电场中具有的势能．电荷在某点的电势能，等于把它从该点移到零势能位置时电场力所做的功．（2）电场力做功与电势能变化的关系电场力做的功等于电势能的减少量，即W AB ＝E p A －E p B 。
精选2016年高考物理备考艺体生百日突围系列专题10分子动理论与统计观点含解析

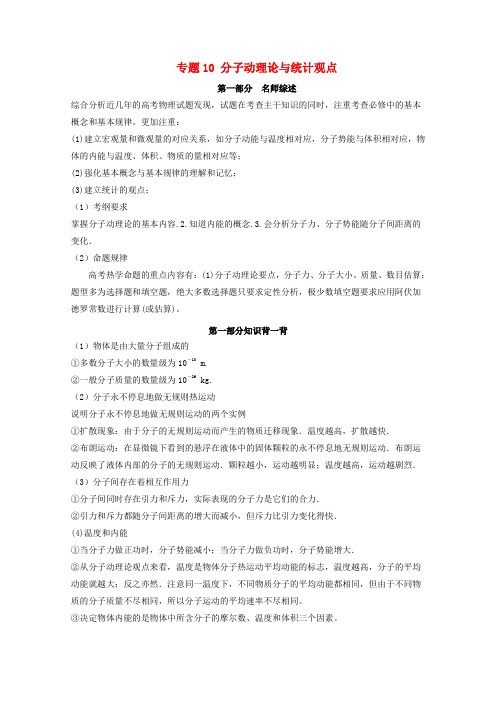

专题10 分子动理论与统计观点第一部分名师综述综合分析近几年的高考物理试题发现，试题在考查主干知识的同时，注重考查必修中的基本概念和基本规律。
更加注重：(1)建立宏观量和微观量的对应关系，如分子动能与温度相对应，分子势能与体积相对应，物体的内能与温度、体积、物质的量相对应等；(2)强化基本概念与基本规律的理解和记忆；(3)建立统计的观点；（1）考纲要求掌握分子动理论的基本内容.2.知道内能的概念.3.会分析分子力、分子势能随分子间距离的变化．（2）命题规律高考热学命题的重点内容有：(1)分子动理论要点，分子力、分子大小、质量、数目估算；题型多为选择题和填空题，绝大多数选择题只要求定性分析，极少数填空题要求应用阿伏加德罗常数进行计算(或估算)。
第一部分知识背一背（1）物体是由大量分子组成的①多数分子大小的数量级为10－10 m.②一般分子质量的数量级为10－26 kg.（2）分子永不停息地做无规则热运动说明分子永不停息地做无规则运动的两个实例①扩散现象：由于分子的无规则运动而产生的物质迁移现象．温度越高，扩散越快．②布朗运动：在显微镜下看到的悬浮在液体中的固体颗粒的永不停息地无规则运动．布朗运动反映了液体内部的分子的无规则运动．颗粒越小，运动越明显；温度越高，运动越剧烈．（3）分子间存在着相互作用力①分子间同时存在引力和斥力，实际表现的分子力是它们的合力．②引力和斥力都随分子间距离的增大而减小，但斥力比引力变化得快．(4)温度和内能①当分子力做正功时，分子势能减小；当分子力做负功时，分子势能增大．②从分子动理论观点来看，温度是物体分子热运动平均动能的标志，温度越高，分子的平均动能就越大；反之亦然．注意同一温度下，不同物质分子的平均动能都相同，但由于不同物质的分子质量不尽相同，所以分子运动的平均速率不尽相同。
③决定物体内能的是物体中所含分子的摩尔数、温度和体积三个因素。
第二部分 技能+方法一、微观量的估算①微观量：分子体积V 0、分子直径d 、分子质量m 0.②宏观量：物体的体积V 、摩尔体积V m 、物体的质量m 、摩尔质量M 、物体的密度ρ. ③关系(a)分子的质量：Am A N V N M m ρ==0 (b)分子的体积：AA m N M N V V ρ==0 (c)物体所含的分子数：A m A m N V m N V V N ∙=∙=ρ或A A N M V N M m N ∙=∙=ρ ④）分子的两种模型：(a)对于固体、液体，分析分子的直径时，可建立球体模型，分子直径306πV d =。
高考物理 备考艺体生百日突围系列 专题03 牛顿运动定律(含解析).doc
专题03 牛顿运动定律第一部分牛顿运动规律特点描述综合分析近几年的高考物理试题发现，试题在考查主干知识的同时，注重考查必修中的基本概念和基本规律，且更加突出考查学生运用"力和运动的观点"分析解决问题的能力。
牛顿运动定律及其应用是每年高考考查的重点和热点，应用牛顿运动定律解题的关键是对研究对象进行受力分析和运动分析，特别是牛顿运动定律与曲线运动，万有引力定律以及电磁学等相结合的题目，牛顿定律中一般考查牛顿第二定律较多，一般涉及一下几个方面：一是牛顿第二定律的瞬时性，根据力求加速度或者根据加速度求力，二是动力学的两类问题，三是连接体问题，四是牛顿第二定律在生活生产和科技中的应用。
第一部分知识背一背1.牛顿第一定律(1)内容：一切物体总保持匀速直线运动状态或静止状态，除非作用在它上面的力迫使它改变这种状态.(2)牛顿第一定律的意义①指出了一切物体都有惯性，因此牛顿第一定律又称惯性定律。
②指出力不是维持物体运动的原因，而是改变物体运动状态的原因，即力是产生加速度的原因。
(3)惯性①定义：物体具有保持原来匀速直线运动状态或静止状态的性质.②量度：质量是物体惯性大小的唯一量度，质量大的物体惯性大，质量小的物体惯性小.③普遍性：惯性是物体的固有属性，一切物体都有惯性。
2.牛顿第二定律(1)内容：物体的加速度与所受合外力成正比，跟物体的质量成反比。
(2)表达式：F＝ma.(3)力的单位：当质量m的单位是kg、加速度a的单位是m/s2时，力F的单位就是N，即1 kg•m/s2＝1 N.(4)物理意义：反映物体运动的加速度大小、方向与所受合外力的关系，且这种关系是瞬时的.(5)适用范围：①牛顿第二定律只适用于惯性参考系(相对地面静止或匀速直线运动的参考系).②牛顿第二定律只适用于宏观物体(相对于分子、原子)、低速运动(远小于光速)的情况.3单位制(1)单位制：由基本单位和导出单位一起组成了单位制.①基本单位：基本物理量的单位.力学中的基本物理量有三个，它们是长度、质量、时间；它们的国际单位分别是米、千克、秒.②导出单位：由基本量根据物理关系推导出来的其他物理量的单位.(2)国际单位制中的基本物理量和基本单位4.(1)作用力和反作用力：两个物体之间的作用总是相互的，一个物体对另一个物体施加了力，另一个物体一定同时对这个物体也施加了力.(2)内容：两个物体之间的作用力和反作用力总是大小相等，方向相反，作用在同一条直线上.(3)物理意义：建立了相互作用的物体之间的联系及作用力与反作用力的相互依赖关系.5.作用力与反作用力的“四同”和“三不同”四同： (1) 大小相同(2) 方向在同一直线上(3) 性质相同(4) 出现、存在、消失的时间相同三不同：(1) 方向不同(2) 作用对象不同(3) 作用效果不同6.超重与失重和完全失重(1)实重和视重①实重：物体实际所受的重力，它与物体的运动状态无关.②视重：当物体在竖直方向上有加速度时，物体对弹簧测力计的拉力或对台秤的压力将不等于物体的重力.此时弹簧测力计的示数或台秤的示数即为视重.(2)超重、失重和完全失重的比较第三部分技能+方法一、如何理解牛顿第一定律1.建立惯性的概念，即一切物体都具有保持原来的匀速直线运动状态或静止状态的性质，叫做惯性.是物体固有的一种属性，与物体是否受力及物体的运动状态无关.2.对力的概念更加明确.力不是维持物体运动的原因，而是改变物体运动状态的原因，即力是物体产生加速度的原因.3.牛顿第一定律不是实验定律，即不能由实验直接加以验证，它是在可靠的实验事实基础上采用科学的抽象思维而推理和总结出来的.二、牛顿第一定律、惯性、牛顿第二定律的比较1.力不是维持物体运动的原因，牛顿第一定律指出“一切物体总保持匀速直线运动状态或静止状态，直到有外力迫使它改变这种状态为止”.因此物体在不受力时仍可以匀速运动，并不需要力来维持，力是改变这种状态的原因，也就是力是产生加速度的原因.2.惯性是一切物体保持原来运动状态的性质，而力是物体间的相互作用.因此惯性不是一种力，力是使物体运动状态发生改变的外部因素，惯性则是维持物体运动状态，阻碍物体运动状态发生改变的内部因素.3.惯性的表现：物体的惯性总是以保持“原状”或反抗“改变”两种形式表现出来，物体不受外力时，惯性表现在维持原运动状态不变，即反抗加速度产生，且在外力一定时，质量越大的物体运动状态越难改变，加速度越小.4.牛顿第一定律不是牛顿第二定律的特例，而是牛顿第二定律的基础，牛顿第一定律不是由实验直接总结出来的，是以伽利略的理想实验为基础，通过对大量实验现象的思维抽象、推理而总结出来的.牛顿第一定律定性地给出了物体在不受力的理想情况下的运动规律，在此基础上牛顿第二定律定量地指出了力和运动的关系：F＝ma.【例1】小明在做双脚跳台阶的健身运动，若忽略空气阻力，则下列说法正确的是：（）A．小明在下降过程中处于失重状态B．小明起跳以后在上升过程处于超重状态C．小明落地时地面对他的支持力小于他的重力D．起跳过程地面对小明的作用力就是他对地面的作用力【答案】 A【解析】超失重要看加速度，若加速度方向向上即为超重，若加速度方向向下即为失重。
高中物理-第一篇 专题八 第16讲 力学实验
第16讲力学实验命题规律 1.命题角度：(1)研究匀变速直线运动；(2)验证牛顿运动定律；(3)验证机械能守恒定律；(4)探究动能定理；(5)验证动量守恒定律；(6)探究弹力和弹簧伸长的关系；(7)验证力的平行四边形定则；(8)探究平抛运动的特点；(9)探究向心力大小与半径、角速度、质量的关系.2.常用方法：控制变量法、等效替代法、图象法．考点一纸带类和光电门类实验实验装置图实验操作数据处理研究匀变速直线运动1.细绳与长木板平行2.释放前小车应靠近打点计时器3.先接通电源，再释放小车，打点结束先切断电源，再取下纸带4.钩码质量适当1.判断物体是否做匀变速直线运动2.利用平均速度求瞬时速度3.利用逐差法求平均加速度4.作速度—时间图象，通过图象的斜率求加速度验证牛顿运动定律1.补偿阻力，垫高长木板使小车能匀速下滑2.在补偿阻力时，不要把悬挂槽码的细绳系在小车上，实验过程中不用重复补偿阻力3.实验必须保证的条件：小车质量m≫槽码质量m′4.释放前小车要靠近打1.利用逐差法或v－t图象法求a2.作出a－F图象和a－1m图象，确定a与F、m的关系点计时器，应先接通电源，后释放小车验证机械能守恒定律1.竖直安装打点计时器，以减少摩擦阻力2.选用质量大、体积小、密度大的材料3.选取第1、2两点间距离接近2 mm的纸带，用mgh＝12m v2进行验证1.应用v n＝h n＋1－h n－12T计算某时刻的瞬时速度2.判断mgh AB与12m v B2－12m v A2是否在误差允许的范围内相等3.作出12v2－h图象，求g的大小探究动能定理1.垫高木板的一端，平衡摩擦力2.拉伸的橡皮筋对小车做功：(1)用一条橡皮筋拉小车——做功W(2)用两条橡皮筋拉小车——做功2W(3)用三条橡皮筋拉小车——做功3W3.测出每次做功后小车获得的速度分别用各次实验测得的v和W绘制W－v或W－v2、W－v3、……图象，直到明确得出W和v的关系验证动量守恒定律1.开始前调节导轨水平2.用天平测出两滑块的质量3.用光电门测量碰前和碰后的速度1.滑块速度的测量：v＝ΔxΔt2.验证的表达式：m1v1＋m2v2＝m1v1′＋m2v2′例1(2022·安徽师范大学附属中学模拟)如图所示的装置，可用于探究合外力做功与动能变化量的关系，水平轨道上安装两个光电门，小车上固定有力传感器和挡光板，细线一端与力传感器连接，另一端跨过定滑轮挂上砝码盘，实验首先保持轨道水平，通过调整砝码盘里砝码的质量让小车做匀速运动以实现平衡摩擦力，再进行后面的操作，并在实验中获得以下测量数据：小车、力传感器和挡光板的总质量为M ，平衡摩擦力时砝码和砝码盘的总质量为m 0，挡光板的宽度为d ，光电门1和2中心间的距离为s .(1)该实验是否需要满足砝码和砝码盘的总质量远小于车、力传感器和挡光板的总质量________(选填“需要”或“不需要”)；(2)实验需用游标卡尺测量挡光板的宽度d ，如图乙所示，d ＝________mm ；(3)某次实验过程中，力传感器的读数为F .小车通过光电门1和2的挡光时间分别为t 1、t 2(小车通过光电门2后，砝码盘才落地)，已知重力加速度为g ，则该实验要验证的表达式是________(根据题中给出的已知量的符号来表达)．例2 (2022·山东日照市一模)某实验小组用如图所示的装置验证动量守恒定律．实验开始前在水平放置的气垫导轨左端装一个弹射装置，打开控制开关，滑块可被弹射装置向右弹出．滑块A 和滑块B 上装有相同宽度的挡光片，在相碰的端面装有轻质弹性架(未画出)．实验开始前，滑块A 被弹射装置锁定，滑块B 静置于两个光电门之间．(1)打开控制开关，滑块A 被弹出．数字计时器记录下挡光片通过光电门1的时间Δt 1，挡光片先后通过光电门2的时间Δt 2和Δt 3，则滑块A (含挡光片)与滑块B (含挡光片)的质量大小关系是m A ________m B (选填“大于”“等于”或“小于”)．(2)若滑块A 和滑块B 的碰撞过程中满足动量守恒，则应满足的关系式为______________(用m A 、m B 、Δt 1、Δt 2、Δt 3表示)．(3)若滑块A 和滑块B 的碰撞是弹性碰撞，则m A m B＝________(用Δt 2、Δt 3表示)． 例3 (2022·河北张家口市高三期末)某物理兴趣小组利用如图甲所示的装置验证系统机械能守恒定律，当地的重力加速度g＝9.80 m/s2，操作步骤如下：①用天平测量物块a的质量m1和物块b的质量m2；②把打点计时器、定滑轮固定在铁架台上，用跨过定滑轮的轻质细线连接物块a和物块b；③把固定在物块a上的纸带穿过打点计时器的限位孔，让物块a靠近打点计时器，先________________，再________________；④实验过程中打出的一条纸带如图乙所示；⑤更换物块重复实验．(1)请把步骤③补充完整；(2)所用交变电源的频率为50 Hz，测得计数点O、A、B、C、D、E、F相邻两点间的距离分别为x1＝6.00 cm、x2＝8.39 cm、x3＝10.81 cm、x4＝13.20 cm、x5＝15.59 cm、x6＝18.01 cm，相邻两个计数点间还有4个点未画出，打下计数点A时物块a和物块b运动的速度大小v A ＝________ m/s，打下计数点E时物块a和物块b运动的速度大小v E＝________ m/s；(结果均保留三位有效数字)(3)用天平测出物块a和物块b的质量分别为m1、m2(m1<m2)，从打计数点A到E的过程中，物块a和物块b组成的系统减小的重力势能ΔE p＝______，增加的动能为ΔE k＝______，在误差允许的范围内，物块a和物块b组成的系统机械能守恒．(结果用m1、m2、v A、v E、g、x2、x3、x4、x5表示)例4(2022·安徽合肥市第一次检测)某实验小组为了探究物体加速度与力、质量的关系，设计了如下实验．(1)在探究小车加速度a与其质量M的关系时，采用了图(a)所示的方案．①保持盘中砝码不变，通过增减小车中的砝码个数改变小车的总质量M，利用打出的纸带测量出小车对应的加速度．下列实验操作合理的是________．A．为了补偿阻力，把木板的一侧垫高，并将砝码盘用细线通过定滑轮系在小车上B．先接通电源，待打点计时器正常工作后再释放小车C．调节滑轮，使细线与木板平行②图(b)为实验中打出的一条纸带，相邻两个计数点间还有四个点未画出．交变电源的频率为50 Hz，小车的加速度a＝________ m/s2.(结果保留两位有效数字)③表格中为实验小组记录的6组实验数据，其中5组数据的对应点已经标在图(c)的坐标纸上，请用×标出余下的一组数据的对应点，并作出a－1M图象，由a－1M图象可得出的实验结论为：________________________________________________________________________.F/N M/kg a/(m·s－2)0.29 1.160.250.290.860.340.290.610.480.290.410.720.290.360.820.290.310.94(2)在探究小车加速度a与所受力F的关系时，设计了图(d)所示的方案．其实验操作步骤如下：a．挂上砝码盘和砝码，调节木板的倾角，使质量为M的小车拖着纸带沿木板匀速下滑；b．取下砝码盘和砝码，测出其总质量为m，并让小车沿木板下滑，测出加速度a；c．改变砝码盘中砝码的个数，重复步骤a和b，多次测量，作出a－F图象．①该实验方案________(选填“需要”或“不需要”)满足条件M≫m；②若实验操作规范，通过改变砝码个数，画出的a－F图象最接近图中的________．考点二力学其他实验实验装置图实验操作数据处理探究弹簧弹力与形变量的关系1.应在弹簧自然下垂时，测量弹簧原长l02.水平放置时测原长，图线不过原点的原因是弹簧自身有重力1.作出弹力F随弹簧伸长量x变化的图线，斜率表示弹簧的劲度系数2.超过弹簧的弹性限度，图线会发生弯曲探究两个互成角度的力的合成规律1.正确使用弹簧测力计2.同一次实验中，橡皮条结点的位置一定要相同3.细绳套应适当长一些，互成角度地拉橡皮条时，夹角合适1.按力的图示作平行四边形2.求合力大小探究平抛运动的特点1.保证斜槽末端水平2.每次让小球从斜轨道的同一位置由静止释放3.坐标原点应是小球出槽口时球心在木板上的投影点1.用代入法或图象法判断运动轨迹是不是抛物线2.由公式：x＝v0t和y＝12gt2，求初速度v0＝xg2y探究向心力大小与半径、角速度、质量的关系1.弹力大小可以通过标尺上刻度读出，该读数显示了向心力大小2.采用了控制变量法，探究向心力大小与半径、角速度、质量的关系作出F n－ω2、F n－r、F n－m的图象，分析向心力与角速度、半径、质量之间的关系例5(2022·陕西西安市七校高三期末)如图为“探究互成角度的力的合成规律”的实验，三个细线套L1、L2、L3共系于一个结点，另一端分别系于轻质弹簧测力计A、B和重物M上，A挂于固定点P.手持B拉动细线，使结点静止于O点．(1)某次实验中弹簧测力计A的指针位置如图甲所示，其读数为________ N.(2)图乙中的F与F′两力中，方向和细线PO方向相同的是________(选填“F”或“F′”)．(3)下列实验要求中，必要的是________．(填选项前的字母)A．弹簧测力计B始终保持水平B．用天平测量重物M的质量C．细线套方向应与木板平面平行D．若只增大某一只弹簧测力计的拉力大小而保持细线套结点位置不变，只需调整另一只弹簧测力计拉力的大小即可(4)本实验采用的科学方法是________．(填选项前的字母)A．理想实验法B．等效替代法C．控制变量法D．建立物理模型法例6(2022·山东日照市高三期末)物理兴趣小组的同学用图甲所示的装置和频闪照相仪探究平抛运动的规律．(1)关于实验注意事项，下列说法正确的是________(选填选项前的字母)；A．必须将小球从斜槽上的同一位置由静止释放B．斜槽轨道必须光滑C．必须选择质量大的小球D．小球运动时不能与方格纸相触(2)某同学用频闪照相仪拍摄到小球抛出后几个位置的照片如图乙所示，由照片可以判断斜槽轨道末端向______________倾斜，根据照片也可判断小球在水平方向做匀速直线运动，依据是________________________________________________________________________；(3)物理兴趣小组重新调整斜槽轨道末端，规范完成实验，根据拍摄到的一张照片测出小球不同位置的竖直位移y和水平位移x，以x2为横坐标，以y为纵坐标，在坐标纸上画出对应的图象为过原点的倾斜直线，测得直线的斜率k＝5，取g＝10 m/s2，由此可得小球做平抛运动的初速度v0＝________ m/s.1．(2022·河南安阳市一模)某实验小组用图中装置探究质量一定的情况下加速度和力的关系．他们用不可伸长的细线将滑块(含挡光片)通过一个定滑轮和挂有重物的动滑轮与力传感器相连，细线与气垫导轨平行，在水平气垫导轨的A、B两点各安装一个光电门，A、B两点间距为x，释放重物，挡光片通过A、B时的遮光时间分别为t A、t B，已知挡光片宽度为d.(1)实验操作过程中________(选填“需要”或“不需要”)满足重物的质量远小于滑块及挡光片的质量；(2)滑块通过AB段时的加速度大小为________(用题中已知的物理量字母表示)；(3)多次改变重物质量，同时记录细线的拉力大小F，重复上述实验步骤，得到多组加速度a 与拉力F，以a为纵坐标、F为横坐标作图，若图线是________，则物体质量一定的情况下加速度与合外力成正比的结论成立．2．(2022·云南第一次统测)某同学用如图甲所示的装置验证动量定理，部分实验步骤如下：(1)将一遮光条固定在滑块上，用20分度的游标卡尺测量遮光条的宽度，游标卡尺的示数如图乙所示，则遮光条的宽度d＝________ mm；(2)用天平称得滑块(包含遮光条)的质量m＝380.0 g；(3)将一与轻弹簧相连的压力传感器固定在气垫导轨左端，一光电门安装在气垫导轨上方，用滑块将弹簧压缩一段距离后由静止释放，压力传感器显示出弹簧弹力F随时间t变化的图象如图丙所示，根据图丙可求得弹簧对滑块的冲量大小为________ N·s；滑块离开弹簧一段时间后通过光电门，光电门测得遮光条的挡光时间为Δt＝2.0×10－3 s，可得弹簧恢复形变的过程中滑块的动量增量大小为________ kg·m/s.(计算结果均保留2位有效数字)。
2016年高考物理母题题源系列 专题17 力学实验(含解析)
专题17力学实验【母题来源一】2016年浙江卷【母题原题】某同学在“探究弹力和弹簧伸长的关系”的实验中，测得图中弹簧OC的劲度系数为500 N/m。
如图1 所示，用弹簧OC和弹簧秤a、b做“探究求合力的方法”实验。
在保持弹簧伸长1.00 cm不变的条件下，（1）若弹簧秤a、b间夹角为90°，弹簧秤a的读数是N（图2中所示），则弹簧秤b的读数可能为N。
（2）若弹簧秤a、b间夹角大于90°，保持弹簧秤a与弹簧OC的夹角不变，减小弹簧秤b 与弹簧OC的夹角，则弹簧秤a的读数、弹簧秤b的读数（填“变大”、“变小”或“不变”）。
【答案】（1）3.00~3.02 3.09~4.1（有效数不作要求）（2）变大变大【考点定位】探究求合力的方法【名师点睛】此题考查力的平行四边形法则问题。
解题的关键是弄清实验的原理，熟练掌握力的平行四边形定则；第二问是力的动态分析，要会用“图解法”画图分析解答试题。
【母题来源二】2016年全国新课标Ⅱ卷【母题原题】某物理小组对轻弹簧的弹性势能进行探究，实验装置如图（a）所示：轻弹簧放置在光滑水平桌面上，弹簧左端固定，右端与一物块接触而不连接，纸带穿过打点计时器并与物块连接。
向左推物块使弹簧压缩一段距离，由静止释放物快，通过测量和计算，可求得弹簧被压缩后的弹性势能。
（1）试验中涉及下列操作步骤：①把纸带向左拉直②松手释放物块③接通打点计时器电源④向左推物块使弹簧压缩，并测量弹簧压缩量上述步骤正确的操作顺序是__________（填入代表步骤的序号）。
（2）图（b）中M和L纸带是分别把弹簧压缩到不同位置后所得到的实际打点结果。
打点计时器所用交流电的频率为50 Hz。
由M纸带所给的数据，可求出在该纸带对应的试验中物块脱离弹簧时的速度为_______m/s。
比较两纸带可知，_________（填“M”或“L”）纸带对应的试验中弹簧被压缩后的弹性势能大。
【答案】（1）④①③② （2）1.29 M【考点定位】探究弹簧的弹性势能【名师点睛】此题是创新实验，考查探究弹簧的弹性势能实验；关键是弄懂装置的原理，并能正确地处理实验数据；题目比较简单，考查考生处理基本实验的能力。
专题19 力学实验(第03期)-2016届高三物理百所名校好题速递分项解析汇编(解析版)
1．【2016•江西省南昌二中上期第四次考试】（9分）用图示装置测量重锤的质量，在定滑轮两侧分别挂上重锤和n 块质量均为m 0的铁片，重锤下端贴一遮光片，铁架台上安装有光电门．调整重锤的高度，使其从适当的位置由静止开始下落，读出遮光片通过光电门的挡光时间t 0；从定滑轮左侧依次取下1块铁片放到右侧重锤上，让重锤每次都从同一位置由静止开始下落，计时器记录的挡光时间分别为t 1、t 2…，计算出t 02、t 12…．(1)挡光时间为t 0时，重锤的加速度为a 0．从左侧取下i 块铁片置于右侧重锤上时，对应的挡光时间为t i ，重锤的加速度为a i ．则0i a a =__________．（结果用t 0和t i 表示） (2)作出0i a a ﹣i 的图线是一条直线，直线的斜率为k ，则重锤的质量M =__________． (3)若重锤的质量约为300g ，为使实验测量数据合理，铁片质量m 0比较恰当的取值是__________．A ．1gB ．5gC ．40gD ．100g ．【答案】（1）220i t t （2）02m k nk + （3）C 【解析】试题分析：（1）挡光时间为t 0时，重物通过光电门的速度00t d v =，挡光时间为t 1时，重物通过光电门的速【名师点睛】本题考查连接体问题的加速度的计算，先根据运动学公式求出重锤通过光电门的速度，进而求出重锤下落时的加速度，再根据图象的物理含义及0a a i 表达式对应的斜率表达式，推导出重锤质量的表达式。
考点：牛顿第二定律。
2．【2016•江西省南昌二中上期第四次考试】（6分）利用如图1实验装置探究重锤下落过程中重力势能与动能的转化问题．（1）图2为一条符合实验要求的纸带，O 点为打点计时器打下的第一点．分别测出若干连续点A 、B 、C…与 O 点之间的距离h 1、h 2、h 3…．已知打点计时器的打点周期为T ，重锤质量为m ，重力加速度为g ，可得重锤下落到B 点时的速度大小为_________．（2）取打下O 点时重锤的重力势能为零，计算出该重锤下落不同高度h 时所对应的动能E k 和重力势能E p ．建立坐标系，横轴表示h ，纵轴表示E k 和E p ，根据以上数据在图3中绘出图线Ⅰ和图线Ⅱ．已求得图线Ⅰ斜率的绝对值k 1=2.94J/m ，图线Ⅱ的斜率k 2=2.80J/m ．重锤和纸带在下落过程中所受平均阻力与重锤所受重力的比值为_________（用k 1和k 2表示）．【答案】（1）；（2）【名师点睛】对匀变速直线运动，某段时间内的平均速度等于中间时刻的瞬时速度，即可求出B 点的速度；机械能守恒，因为初位置的机械能为零，每个位置动能和重力势能的绝对值应该相等，图线不重合的原因是重物和纸带下落过程中需克服阻力做功．根据动能定理，结合图线的斜率求出阻力与重物重力的比值．验证重力势能的减小量与动能的增加量是否相等。
高考物理备考 艺体生百日突围系列 专题01 质点的直线运动(含解析)
专题01 质点的直线运动第一部分质点直线运动特点描述本专题中的基础知识、运动规律较多，是学好后面知识的重要依据；从考纲要求中可以看出需要我们理解质点、时间间隔、时刻、参考系、速度、加速度等基本概念，理解相关知识间的联系和区别，这些知识点一般不会单独出题，但这是解决运动学问题的基础。
要掌握几种常见的运动规律和规律的一些推论，并能应用它们解决实际问题，同时要掌握追及、相遇问题的处理方法。
这些知识可以单独命题，但更多是与牛顿运动定律或带电粒子的运动相结合命制综合的题目。
图象问题一直是高考的热点，本章中位移图象和速度图象一定要认真掌握，并能用来分析物体的运动。
自由落体运动和竖直上抛运动在考纲中虽没有单独列出但仍有可能作为匀变速直线运动的特例进行考查。
第二部分知识背一背一、质点、位移和路程、参考系1.质点质点是用来代替物体的具有质量的点，是一种理想化模型；把物体看作质点的条件是物体的形状和大小在研究的问题中可忽略不计，但切记能否看做质点与研究物体的体积大小，质量多少无关。
2.位移位移是物体的位置变化，是矢量，其方向由物体的初位置指向末位置，其大小为直线距离。
路程是物体运动轨迹的长度，是标量。
一般情况下，位移大小不等于路程，只有物体作单向直线运动时位移大小才等于路程。
在题目中找一个物体的位移时，需要首先确定物体的始末位置，然后用带箭头的直线由初始位置指向末位置3.参考系参考系是指研究物体运动时所选定的参照物体或彼此不作相对运动的物体系。
具有标准性：用来做参考系的物体都是假定不动的，被研究的物体是运动还是静止，都是相对于参考系而言的。
任意性：参考系的选取具有任意性，但应以观察方便和运动的描述尽可能简单为原则。
差异性：同一运动选择不同的参考系，观察结果一般不同。
例如，坐在行驶的车中的乘客，以地面为参考系，乘客是运动的，但如果以车为参考系，则乘客是静止的。
需要注意：运动是绝对的，静止是相对的。
二、时刻与时间时刻是指一瞬间，在时间坐标轴上为一点，对应的是位置、速度、动量、动能等状态量；时间是指终止时刻与起始时刻之差，在时间坐标轴上为一段，对应的是位移、路程、冲量、功等过程量。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
专题16 力学实验 第一部分 名师综述 综合分析近几年的高考物理试题发现，试题在考查主干知识的同时，注重考查必修中的基本概念和基本规律。
考纲要求 1、掌握螺旋测微器和游标卡尺的原理及读数方法。 2、了解打点计时器的构造，会使用打点计时器；会计算纸带上各点的瞬时速度；会利用纸带计算加速度；会用图象法探究小车速度与时间的关系，并能根据图象求加速度。 3、学会用列表法、图象法等处理实验数据。 命题规律 1、高考对于基本仪器的读数作为基础知识考查频率较高。在力学部分，考查的实验仪器主要有弹簧测力计、秒表、螺旋测微器、游标卡尺，大多数时候是填空题，注意估读和误差分析。 2、力学中有多个实验都要用到打点计时器，能否正确使用打点计时器，并根据纸带进行正确的数据运算，是能否完成这些实验的关键，利用纸带直接测量的时间和位移，可以计算研究对象的瞬时速度和加速度，若结合其它物理量的测量，还可以解决与上面这些量直接有关或间接有关的问题，例如：计算动能、重力势能、动摩擦因数、功率、转速等，从而延伸出很多与纸带有关的力学实验。 3、图象法是一种重要的实验数据处理方法．图象具有既能描述物理规律，又能直观地反映物理过程、表示物理量之间定性定量关系及变化趋势的优点．当前高考试题对数据处理、结果分析考查的频率较高。
第二部分知识背一背 （1）误差和有效数字 ①误差: 误 差 产生原因 大小特点 减小方法 系统误差 实验仪器不精确 实验原理不完善 实验方法粗略 总是偏大 或偏小 更新仪器 完善原理 改进方法 偶然误差 测量、读数 不准确 可大可小 画图像或 取平均值 ②有效数字 定义:带有一位不可靠数字的近似数字。有效数字的最后一位是测量者估读出来的，是误差的来源。 从数字左边第一个不为零的数字算起，如0.0643为三位有效数字。 （2）长度的测量 ①毫米刻度尺的读数:精确到毫米，估读一位。 ②游标卡尺的读数: 游标尺/mm 精度 /mm 测量结果（游标尺上第n个刻线
与主尺上的某刻度线对正时）/mm 刻度 格数 刻度 总长度 每小格与
1毫米差 10 9 0.1 0.1 主尺上读的毫米数+0.1n 20 19 0.05 0.05 主尺上读的毫米数+0.05n 50 49 0.02 0.02 主尺上读的毫米数+0.02n
③螺旋测微器的读数:测量值=固定刻度整毫米数+半毫米数+可动刻度读数（含估读）×0.01mm。 （3）力学实验分类 ①应用性实验 （a）游标卡尺的使用 （b）螺旋测微器的使用 ②验证性实验: （a）验证力的平行四边形定则； （b）验证牛顿运动定律； （c）验证机械能守恒定律。 ③探究性实验: （a）研究匀变速直线运动 （b）探究弹力与弹簧伸长的关系； （c）探究动能定理。 （4）利用纸带判断物体的运动情况 ①点迹密集的地方表示纸带运动的速度小，点稀疏的地方表示速度大。 ②若点与点之间的距离相等，就可判断物体做匀速运动，若点与点间距越来越大，则物体做加速运动，反之做减速运动. ③位移x：指两个计数点之间的距离，一般可用刻度尺测量得到。 （5）平均速度和瞬时速度的计算 ①平均速度：两点间平均速txv，这里Δx可以用直尺测量出两点间的距离，Δt为两点间的时间隔数与两点间时间间隔的乘积。 ②在匀变速直线运动中，某点的瞬时速度可以由此点前后两点间的平均速度表示
如图所示，ACACACBtxvv 或BDBDBDCtxvv （6）如何通过纸带确定物体做匀变速运动的加速度？ 常用的有四种方法：
①粗略计算法：2Txa或2)(Tnmxxanm ②利用“逐差法”求加速度。 ③先求出第n点时纸带的瞬时速度 （一般要5点以上），然后作出 图象，用图象的斜率求物体运动的加速度。 （7）实验数据的处理方法 1.列表法:在记录和处理数据时，为了简单而明显地表示出有关物理量之间的关系，可将数据填写在适当的表格中，即为列表法。 2.平均值法:把在同一状态下测定的同一个物理量的若干组数据相加求和，然后除以测量次数。 3.作图法:用作图法处理数据的优点是直观、简便，有取平均值的效果。由图线的斜率、截距、包围的面积等可以研究物理量之间的关系。 （8）试说明用图像法处理实验数据的优点。 ①提示:用图像法处理实验数据的优点是直观、简便，与取平均值的效果一样，可以减小实验的偶然误差。 ②如果实验中图像为过原点的直线则说明纵坐标与横坐标表示的物理量为正比例。 （9）用图像法处理实验数据的六个要求 图像法是物理实验中广泛应用的处理实验数据的方法，以下为作图的规则: ①作图一定要用坐标纸，坐标纸的大小要根据有效数字的位数和结果的需要来定。 ②要标明轴名、单位，在轴上每隔一定的间距按有效数字的位数标明数值。 ③图上的连线不一定通过所有的数据点，让尽可能多的点落在同一直线上，让其余的点落在直线的两侧，且线要细，误差较大的点舍弃。 ④作图时常通过选取适当的坐标轴使图线线性化，即“变曲为直”。 ⑤注意区别横、纵坐标轴的物理意义、标度及单位。 ⑥明确图像的斜率、截距的物理意义。
第三部分 技能+方法 一、游标卡尺和螺旋测微器读数时应注意的问题 （1）10分度的游标卡尺，以mm为单位，小数点后只有1位，20分度和50分度的游标卡尺以mm为单位，小数点后有2位，且对齐格数不估读。 （2）螺旋测微器以mm为单位，小数点后必须有3位，对齐格数要估读，同时还要注意半毫米刻度线是否露出。 二、打点计时器及纸带问题的处理方法 ①打点计时器的认识和正确使用:电磁打点计时器工作电压为低压交流4～6 V；电火花计时器工作电压为交流220V；工作时应先接通电源，后释放纸带。 ②纸带的应用: （a）判断物体运动性质。若Δx=0，则可判定物体在实验误差允许的范围内做匀速直线运动；若Δx不为零且为定值，则可判定物体在实验误差允许范围内做匀变速直线运动。 ③求解瞬时速度。 利用做匀变速运动的物体在一段时间内的平均速度等于中间时刻的瞬时速度。如图所示，求打某一点的瞬时速度，只需在这一点的前后各取相同时间间隔T的两段位移xn和xn+1，则打
n点时的速度Txxvnnn21
④用“逐差法”求加速度: 三、图象法处理数据的常用方法和技巧。 图象是描述物理过程、揭示物理规律、解决物理问题的重要方法之一，用图象法处理实验数据是物理实验中最常用的方法。它的优越性表现在：能形象直观地表达物理规律，有效地减少偶然误差对结果的影响，较方便地获得未经测量或无法直接测量的物理量数值。 图象法处理数据的常用方法和技巧。 ①合理选取坐标轴 合理选取坐标轴就是要选择好横坐标、纵坐标所代表的物理量，确定每个物理量的单位和标度，明确坐标原点处所对应的物理量的数值。 ②抓住“斜率”做文章 考查了学生运用图象处理实验数据的本领，考查学生对图线斜率意义的理解。因此只有在平时的实验过程中加强这一能力的培养和训练，才能收到以不变应万变之效。 ③在“截距”上求变化 作为实验图线的描绘，如果说斜率是联系各变量的中枢神经的话，那么图象与横纵轴的 交点就是那“龙”的眼睛，截距就反映这些特定状态所对应的物理量的大小。 【例1】一个有一定厚度的圆盘，可以绕通过中心垂直于盘面的水平轴转动，圆盘加速转动
时，角速度的增加量Δω与对应之间Δt的比值定义为角加速度β（即t）．我们用电磁打点计时器、米尺、游标卡尺、纸带、复写纸来完成下述实验：（打点计时器所接交流电的频率为50Hz，A、B、C、D……为计数点，相邻两计数点间有四个点未画出）
①如图甲所示，将打点计时器固定在桌面上，将纸带的一端穿过打点计时器的限位孔，然后固定在圆盘的侧面，当圆盘转动时，纸带可以卷在圆盘侧面上； ②接通电源，打点计时器开始打点，启动控制装置使圆盘匀加速转动； ③经过一段时间，停止转动和打点，取下纸带，进行测量．
（1）用20分度的游标卡尺测得圆盘的半径如图乙所示，圆盘的半径r为cm； （2）由图丙可知，打下计数点D时，圆盘转动的角速度为rad/s；（结果保留两位有效数字） （3）纸带运动的加速度大小为m/s2，圆盘转动的角加速度大小为rad/s2。（结果保留两位有效数字） 【答案】（1）.6.000 （2）6.5 （3） 0.60 10
【思维提升】难度中等。旨在考查用打点计时器结合纸带测速度、线速度、角速度和周期，同时考查考生灵活运用物理知识处理实际问题的能力。本题重在理解题意，列出物理方程后要求准 确算出最终数据，平时要刻意加强数据处理运算的能力。 【例2】某物理小组的同学设计了一个粗测玩具小车通过凹形桥最低点时的速度的实验。所用器材有：玩具小车、压力式托盘秤、凹形桥模拟器（圆弧部分的半径为R=0.20m）。完成下列填空：
（1）将凹形桥模拟器静置于托盘秤上，如图（a）所示，托盘秤的示数为1.00kg； （2）将玩具小车静置于凹形桥模拟器最低点时，托盘秤的示数如图（b）所示，该示数为 kg； （3）将小车从凹形桥模拟器某一位置释放，小车经过最低点后滑向另一侧。此过程中托盘秤的最大示数为m；多次从同一位置释放小车，记录各次的m值如下表所示：
（4）根据以上数据，可求出小车经过凹形桥最低点时对桥的压力为 N；小车通过最低点时的速度大小为 m/s．（重力加速度大小取9.80m/s，计算结果保留2位有效数字） 【答案】（2）1.40，（4）7.9；1.4
【思维提升】此题考查读数和牛顿第二定律在圆周运动中的应用知识；读数时要注意估读，在解决力的问题时注意分析受力和力的作用效果；学会用平均值法确定最大的压力值；此题是基本实验，考查学生利用所学知识完成实验的能力. 【例3】（1）图中游标卡尺的读数为______ mm，螺旋测微器的读数为____ mm.
（2）某兴趣小组想通过物块在斜面上运动的实验探究“合外力做功和物体速度变化的关
