隧道简易仰拱栈桥设计
二衬仰拱栈桥的设计与受力计算
隧道施工采用无轨运输，仰拱超前衬砌，二衬施工采用一次全幅灌注方式，一次灌注长度12 m。
为解决仰拱施工与开挖运输作业面的干扰，采用仰拱栈桥来保证仰拱施工时运输道路的通畅。
1.仰拱栈桥设计（1）行走车辆的情况在衬砌前，通过仰拱栈桥的主要施工机械、车辆为小松W A380A3装载机、红岩金刚自卸汽车、上海汇众砼运输车，挖掘机等，其自重、宽度等基本参数见表1。
主要施工机械车辆状况（2）荷载的确定根据表1，以红岩金刚自卸汽车重载时作为仰拱栈桥的验算荷载，其前桥重量12t，后桥重量为28 t。
（3）宽度及每片梁的工字钢数量仰拱栈桥的单片宽度1.25m，中心距离2．15 m,为达到仰拱栈桥的宽度，考虑每片梁采用5组工字钢组成，工字钢的间距为15cm,总宽为1.25m。
（4）仰拱栈桥长度根据单根工字钢的长度为12m，确定仰拱栈桥的长度为12m，计划每次捡底8m，每段的搭接长度1.5m。
（5）最不利荷载当红岩金刚自卸汽车的第一个后轮位于过轨梁中间时，为最不利荷载，前轮与后轮的间距为3500mm,两个后轮的间距为1300mm，前轮重6T,两后轮分别重7t的荷载作用在单片梁上，梁的长度为9m。
其受力示意图为：2.受力验算（1）单片梁的最大弯矩单片梁由5根工字钢拼成,由5根工字钢共同承受汽车荷载,则：P1=6000x9.8=58.8KNP2=7000x9.8=68.6KN选取工字钢为I32a,其每延米重量为52.7kg/m,即q=0.52KN/m,其受力示意图为：由汽车荷载产生的跨中最大弯矩为：M汽=293.511KN.m由工字钢自重产生的最大弯矩为：M重=ql2/8=5.265KN.m单片梁跨中最大弯矩为:M max= M汽+ M重=293.511+5.265=298.776 KN.m（2）工字钢的安全系数根据最大弯矩得出工字钢最大应力，即：σ=Mmax／Wx，Wx为工钢截面模量，查表知单根I32a工字钢的载面模量为：Wx=692cm3，5根工字钢的最大应力为：σ=Mmax／Wx=298.776x106/5x692x103=86.351MPa<215 MPa工字钢的材料为Q235，其抗拉强度为215MPa,可知工字钢的最大应力小于其抗拉强度，安全系数为2.5，服合要求。
隧道仰拱安装施工方案设计
一、工程概况本工程为某公路隧道工程，隧道全长5000m，采用双洞单线设计，左洞起止里程桩号为K0+000～K2+500，右洞起止里程桩号为K0+000～K2+500。
隧道最大埋深为80m，洞身采用三心圆拱形断面，仰拱高度为4.5m，仰拱宽度为7.5m。
二、施工方案设计1. 施工准备（1）人员准备：成立隧道仰拱安装施工班组，明确施工负责人、技术负责人、质量负责人和安全负责人。
（2）材料准备：准备仰拱模板、钢筋、混凝土、防水板、喷射混凝土等材料。
（3）设备准备：准备挖掘机、装载机、混凝土搅拌车、喷射混凝土机、钢筋加工设备等设备。
2. 施工工艺流程（1）测量放样：根据设计图纸，对隧道仰拱进行测量放样，确定仰拱中心线、边线和高程。
（2）仰拱开挖：采用松动爆破配合挖掘机进行仰拱开挖，确保开挖面平整、垂直。
（3）仰拱钢筋绑扎：按照设计要求，进行仰拱钢筋绑扎，确保钢筋间距、保护层厚度等符合规范。
（4）仰拱模板安装：将仰拱模板安装在开挖好的仰拱表面，确保模板平整、垂直。
（5）喷射混凝土施工：采用湿喷工艺进行仰拱喷射混凝土施工，确保喷射混凝土密实、平整。
（6）防水板施工：在仰拱喷射混凝土施工完成后，铺设防水板，确保防水效果。
（7）仰拱回填：在仰拱防水板施工完成后，进行仰拱回填，确保回填密实。
3. 施工质量控制（1）严格控制仰拱开挖尺寸，确保符合设计要求。
（2）严格控制钢筋绑扎质量，确保钢筋间距、保护层厚度等符合规范。
（3）严格控制喷射混凝土施工质量，确保喷射混凝土密实、平整。
（4）严格控制防水板施工质量，确保防水效果。
（5）严格控制仰拱回填质量，确保回填密实。
4. 施工安全措施（1）加强施工人员安全教育培训，提高安全意识。
（2）严格执行安全操作规程，确保施工安全。
（3）加强施工现场安全管理，确保施工现场安全。
（4）加强施工现场文明施工管理，确保施工现场整洁。
三、施工进度安排根据隧道工程实际情况，制定合理的施工进度计划，确保隧道仰拱安装施工按期完成。

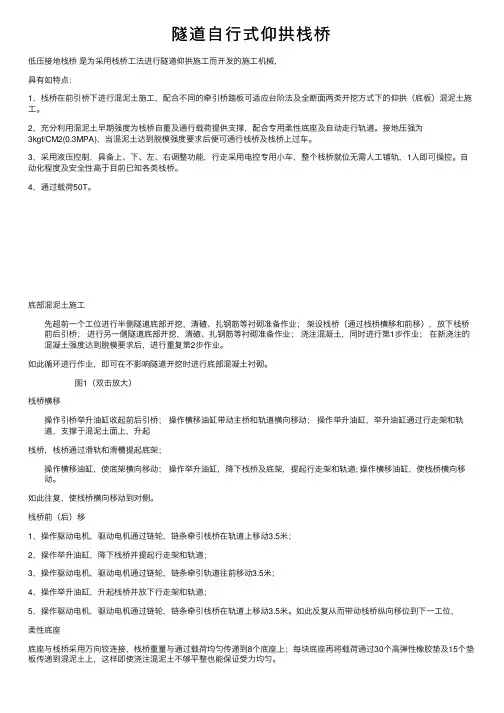

隧道自行式仰拱栈桥
