新型再生纤维素纤维纱线性能的综合评价
第３４卷第３期 ２０１３年３月 纺织学报 Ｊｏｕｒｎａｌ ｏｆ Ｔｅｘｔｉｌｅ Ｒｅｓｅａｒｃｈ Ｖｏ１．３４．ＮＯ．３ Ｍａｒ．．２０１３
文章编号：０２５３—９７２１（２０１３）０３—００３５—０５
新型再生纤维素纤维纱线性能的综合评价
周 蓉，杨明霞，刘 杰
（河南工程学院纺织学院，河南郑州４５０００７）
摘要为更好地了解新型再生纤维素纤维纱线的性能，针对性地开发产品，选择天丝、莫代尔、竹浆纤维、圣麻、
丽赛、Ｏｕｔｌａｓｔ改性粘胶纤维６类新型再生纤维素纤维的纯纺纱、与棉或涤纶的混纺纱作为研究对象，对其断裂强
度、断裂伸长率、断裂功、毛羽指数（毛羽长度３ ｍｍ及以上）、弹性回复率、耐磨次数６项指标进行测试及综合评价。
结果表明：天丝、莫代尔及莫代尔与细特粘胶混纺纱、丽赛、圣麻和竹浆纤维与涤纶混纺纱的综合性能好，莫代尔与
棉混纺、竹浆纤维及竹浆纤维与棉混纺纱（１８．４ ｔｅｘ）的综合性能一般，纯棉、竹浆纤维与棉混纺（１４．８ ｔｅｘ）、ＯｕｔＬａｓｔ
改性粘胶纤维及多种混纺纱的综合性能较差。据此提出了产品开发和生产加工建议。
关键词 再生纤维素纤维；力学性能；灰色聚类判别；纱线
中图分类号：ＴＳ １０１．２ 文献标志码：Ａ
Ｃｏｍｐｒｅｈｅｎｓｉｖｅ ｅｖａｌｕａｔｉｏｎ ｏｆ ｐｒｏｐｅｒｔｉｅｓ ｏｆ ｎｅｗ ｒｅｇｅｎｅｒａｔｅｄ
ｃｅｌｌｕｌｏｓｅ ｆｉｂｅｒ ｙａｒｎｓ
ＺＨＯＵ Ｒｏｎｇ，ＹＡＮＧ Ｍｉｎｇｘｉａ，ＬＩＵ Ｊｉｅ
（Ｃｏｌｌｅｇｅ ｏｆ Ｔｅｘｔｉｌｅ，Ｈｅｎａｎ Ｉｎｓｔｉｔｕｔｅ ｏｆ Ｅｎｇｉｎｅｅｒｉｎｇ，Ｚｈｅｎｇｚｈｏｕ，Ｈｅｎａｎ ４５０００７，Ｃｈｉｎａ）
Ａｂｓｔｒａｃｔ Ｉｎ ｏｒｄｅｒ ｔｏ ｂｅｔｔｅｒ ｆｉｎｄ ｏｕｔ ｔｈｅ ｐｅｒｆｏｒｍａｎｃｅ Ｏ ｔｈｅ ｎｅｗ ｒｅｇｅｎｅｒａｔｅｄ ｃｅｌｌｕｌｏｓｅ ｆｉｂｅｒ ｙａｒｎｓ ｆｏｒ ｔｈｅ
ｄｅｖｅｌｏｐｍｅｎｔ ｏｆ ｓｐｅｃｉａｌ ｐｒｏｄｕｃｔｓ，ｐｕｒｅ ｙａｒｎｓ ｏｆ ｓｉｘ ｃａｔｅｇｏｒｉｅｓ ｏｆ ｎｅｗ ｒｅｇｅｎｅｒａｔｅｄ ｃｅｌｌｕｌｏｓｅ ｆｉｂｅｒｓ ｓｕｃｈ ａｓ
ｌｙｏｃｅｌｌ，ｍｏｄａｌ，ｂａｍｂｏｏ ｐｕｌｐ ｆｉｂｅｒ，ｓｈｅｎｇ—ｂａｓｔ ｆｉｂｅｒ，ｒｉｃｈｃｅｌ ｆｉｂｅｒ ａｎｄ ｏｕｔｌａｓｔ ｍｏｄｉｆｉｅｄ ｖｉｓｃｏｓｅ ｆｉｂｅｒ，ａｎｄ
ｂｌｅｎｄｅｄ ｙａｒｎｓ ｗｉｔｈ ｃｏｔｔｏｎ ｏｒ ｐｏｌｙｅｓｔｅｒ ｗｅｒｅ ｃｈｏｓｅｎ ａｓ ｔｈｅ ｒｅｓｅａｒｃｈ ｏｂｊｅｃｔ．Ｓｉｘ ｉｎｄｅｘｅｓ ｓｕｃｈ ａｓ ｂｒｅａｋｉｎｇ
ｔｅｎａｃｉｔｙ，ｂｒｅａｋｉｎｇ ｅｌｏｎｇａｔｉｏｎ ｒａｔｅ，ｗｏｒｋ ｏｆ ｒｕｐｔｕｒｅ，３ ｍｍ ｏｒ ａｂｏｖｅ ｈａｉｒｉｎｅｓｓ ｉｎｄｅｘ（ｈａｒｍｆｕｌ ｈａｉｒｉｎｅｓｓ），
ｅｌａｓｔｉｃ ｒｅｃｏｖｅｒｙ ａｎｄ ｗｅａｒ—ｒｅｓｉｓｔｉｎｇ ｎｕｍｂｅｒ ｗｅｒｅ ｔｅｓｔｅｄ．Ｔｈｅ ｒｅｓｕｌｔｓ ｓｈｏｗｅｄ ｔｈａｔ ｔｈｅ ｐｕｒｅ ｙａｒｎｓ ｏｆ Ｌｙｏｃｅｌｌ，
Ｍｏｄａｌ，ａｎｄ ｂｌｅｎｄｓ ｏｆ Ｍｏｄａｌ／ｓｕｐｅｒ６ｎｅ ｖｉｓｃｏｓｅ，Ｒｉｃｈｃｅｌ／ｐ０ｌｙｅｓｔｅｒ，Ｓｈｅｎｇ—ｂａｓｔ ｆｉｂｅｒ／ｐｏｌｙｅｓｔｅｒ，ｂａｍｂｏｏ
ｐｕｌｐ ｆｉｂｅｒ／ｐｏｌｙｅｓｔｅｒ ｈａｖｅ ｂｅｔｔｅｒ ｃｏｍｐｒｅｈｅｎｓｉｖｅ ｐｅｒｆｏｒｍａｎｃｅ；ｂｌｅｎｄｓ ｏｆ Ｍｏｄａｌ／ｃｏｔｔｏｎ，ｂａｍｂｏｏ ｐｕｌｐ
ｆｉｂｅｒ／ｃｏｔｔｏｎ（１ ８．４ ｔｅｘ），ａｎｄ ｐｕｒｅ ｙａｒｎｓ ｏｆ ｂａｍｂｏｏ ｐｕｌｐ ｆｉｂｅｒ ｈａｖｅ ｏｒｄｉｎａｒｙ ｃｏｍｐｒｅｈｅｎｓｉｖｅ ｐｅｒｆｏｒｍａｎｃｅ；
ｐｕｒｅ ｃｏｔｔｏｎ ｙａｒｎｓ，ｂｌｅｎｄｓ ｏｆ ｂａｍｂｏｏ ｐｕｌｐ ｆｉｂｅｒ／ｃｏｔｔｏｎ（１４．８ ｔｅｘ）ａｎｄ ｏｕｔｌａｓｔ ｍｏｄｉｆｉｅｄ ｖｉｓｃｏｓｅ ｆｉｂｅｒ ａｎｄ
ｉｔｓ ｂｌｅｎｄｓ ｈａｖｅ ｐｏｏｒ ｃｏｍｐｒｅｈｅｎｓｉｖｅ ｐｅｒｆｏｒｍａｎｃｅ．Ｔｈｅ ｓｕｇｇｅｓｔｉｏｎｓ ｆｏｒ ｐｒｏｄｕｃｔ ｄｅｖｅｌｏｐｍｅｎｔ ａｎｄ ｐｒｏｄｕｃｔｉｏｎ
ｗｅｒｅ ｇｉｖｅｎ．
Ｋｅｙ ｗｏｒｄｓ ｒｅｇｅｎｅｒａｔｅｄ ｃｅｌｌｕｌｏｓｅ ｆｉｂｅｒ；ｍｅｃｈａｎｉｃａｌ ｐｒｏｐｅｒｔｙ；ｇｒａｙ ｃｌｕｓｔｅｒ ａｎａｌｙｓｉｓ；ｙａｒｎ
新型再生纤维素纤维由于其良好的服用性能，
可在一定程度上替代天然纤维，近年来发展迅速，国
内外对纤维性能的研究和产品开发较多 。各种
新型再生纤维素纤维有良好的吸湿放湿能力，光泽
和力学性能比普通粘胶纤维好，但大多数纤维的强 度和弹性较低，在实际应用中，考虑到成本和产品性
能，常采用各种新型纤维的混纺纱开发产品。目前，
针对纱线性能的研究比较少，且主要是对某种具体
纱线而进行的。本文对目前常用的几种新型再生纤
维素纤维纯纺和混纺纱性能进行对比测试分析，并
收稿日期：２０１２—０２—２１ 修回日期：２０１２一ｌ１—２２
基金项目：中国纺织工业协会科技指导项目（２００７０２０）
作者简介：周蓉（１９６２一），女，教授，硕士。主要研究方向为纺织品设计与纺织工艺。Ｅ－ｍａｉｌ：ｈｎｆｚｚｒ＠１２６．ＣＯＢ。
・３６・ 纺织学报 第３４卷
采用数学方法进行综合评价，从而更好地了解加入
不同纤维素纤维后纱线的性能差异，为这类产品的
深层次开发应用提供理论参考。
１研究方案设计
１．１ 纤维种类及性能
新型再生纤维素纤维种类繁多，本文选用目前
应用较广泛的天丝、莫代尔、竹浆纤维、圣麻纤维、丽
赛纤维、Ｏｕｔｌａｓｔ改性粘胶（以下简称Ｏｕｔｌａｓｔ粘胶）
６大类纤维纯纺纱和混纺纱作为研究对象。６种纤
维的长度均为３８ ｍｉｌｌ，线密度均为１．６７ ｄｔｅｘ，主要性
能见表１。
表１纤维规格和主要性能
Ｔａｂ．１ Ｓｐｅｃｉｆｉｃａｔｉｏｎｓ ｍａｉｎ ｐｒｏｐｅｒｔｉｅｓ ｏｆ ｆｉｂｅｒ
１．２纱线样本选择
在分析纱线时，选择了洛阳白马集团和郑州四
棉公司生产的天丝、莫代尔、竹浆纤维、圣麻纤维、丽
赛纤维、Ｏｕｔｌａｓｔ粘胶６大类１６种新型再生纤维素纤
维的纯纺纱、与棉、涤纶的混纺纱及２种纯棉纱进行
对比测试分析。纱线的线密度有２个系列：１４．８、
１８．４ ｔｅｘ；纱线的捻度相近。具体品种规格见表２。
１．３ 测试方法及结果
纱线的力学性能和毛羽指标非常重要，因此选择
了纱线的断裂强度、断裂伸长率、断裂功、３ ｍｍ及３ ｍｌｎ
以上毛羽指数、弹性回复率、耐磨次数６项性能指标进
行综合分析。
纱线强力测试采用ＹＧ０６１型电子单纱强力机，
参照ＧＢ／Ｔ ３９１６－－１９９７（（纺织品卷装纱单根纱线断
裂强力和断裂伸长率的测定》。纱线毛羽测试采用
ＹＧ１７１Ｌ型纱线毛羽测试仪，测试条件：试验次数为
１０次；片段长度为１０ ｍ；测试速度为３０ ｍ／ｍｉｎ；环境
温度为２０℃，环境湿度为６５％。纱线弹性测试采用
ＹＧ０６１型电子单纱强力机，实验条件：测试速度为
５００ ｍｍ／ｍｉｎ，预加张力为０．２７ ｃＮ／ｔｅｘ，隔距为
２００ ｍｍ，定伸长为１０ ｍｎ＇ｌ，拉伸停置３０ Ｓ，回复停置 表２纱线品种及规格
Ｔａｂ．２ Ｖａｒｉｅｔｉｅｓ ａｎｄ ｓｐｅｃｉｆｉｃａｔｉｏｎｓ ｏｆ ｙａｒｎｓ
１ ｍｉｎ，反复拉伸２次，环境温度为２０℃，环境湿度
为６５％。纱线耐磨性测试采用ＬＦＹ １０９型电脑纱
线耐磨仪，实验条件：张力锤质量为２０ ｇ，砂纸号数
为４００。对纱线的各项性能进行测试，结果见表３。
２纱线性能综合评价
２．１ 研究方法的选用
由表３可知，不同纱线在不同性能方面表现出
的优劣不尽相同，很难对纱线性能的优劣作出综合
判断。文献［１０—１１］曾尝试采用数学方法对测试
数据进行分析处理。本文旨在通过灰色聚类判别分
析理论，对各种纯纺和混纺纱线的综合性能进行优
劣分类。
２．２ 数据处理
２．２．１建立聚类白化数矩阵
将１８种纱线试样记为灰色聚类分析对象，６项
性能指标记为聚类指标． ，将综合性能分为好、中、
差，分别记为 １、 ２、 ３共３个灰类。由聚类灰数进
行比较。
考虑到聚类计算中，所有数据均以正比关系计
入，因此毛羽指数是以１００／毛羽指数作为参数计
人。按照式（１）对表２的数据进行均值化处理，得
到聚类白化数矩阵。
第３期 周蓉等：新型再生纤维素纤维纱线性能的综合评价 ・３７・
Ｏ．Ｏ８１ ４ ０．０６２ ９ ０．１Ｏ５ ８ ０．Ｏ３１ ０ ０．０５ｌ ７ ０．０４０ ２
０．０５８ １ ０．０３ｌ Ｏ ０．０２９ ９ ０．０５２ ７ ０．０４１ ３ ０．０９４ ２
０ ０４９ ４ ０．０３７ ｌ ０．０３８ ０ ０．０３９ ６ ０．０４１ １ ０．０６９ ３
０．０８ｌ ４ ０．０６２ ３ ０．１０８ ８ ０．０４６ ９ ０．０４９ ８ ０．０８３ ５ ０．０６０ ４ ０．０４３ ３ ０．０５３ ５ ０．０４５ ３ ０．０６０ ８ ０．０５９ ５
０．０６４ ７ ０．０３７ ７ ０．０４０ ３ ０．０７３ ９ ０．０５２ ６ ０．０５４ ４ ０．０６ｌ １ ０．０６３ ４ ０ ０６８ ｌ ０．０８３ ３ ０．０４８ ０ ０．０７０ ６
０．０３９ ９ ０．０５８ １ ０．０３７ ０ ０．０３９ ０ ０．０８３ ６ ０．０３８ ６
０．０４４ ９ ０．０７６ ２ ０．Ｏ５１ ９ ０．０７１ ４ ０．０５７ ８ ０．０５６ ９
０．０３９ ０ ０．Ｏ５ｌ ｌ ０ ０３５ １ ０．０４８ ９ ０．０４３ ８ ０．０３２ ０ ０．０５３ ５ ０．０４０ ６ ０．０３１ ７ ０．０３５ ６ ０．０４６ ８ ０．０４５ １
０．０４０ ６ ０．０５７ ６ ０．０５４ ５ ０．０４４ ３ ０．０４９ ４ ０．０４３ ３ ０．０５８ ８ ０．０６６ ４ ０．０５６ ６ ０ ０８５ ６ ０．０５５ ３ ０ ０９６ １
０．０７４ ８ ０．０８１ ９ ０．０９４ ７ ０．０７１ ７ ０．０５４ ５ ０．０４８ ３ ０．０４０ ７ ０．０４７ １ ０．０３５ ０ ０．０６８ ０ ０．０６０ ９ ０．０３８ ６
０．０７９ ６ ０．０４８ ４ ０．０６４ ６ ０．０９６ ３ ０．０５５ ３ ０．０５２ ６
０．０３２ ５ ０．Ｏ６１ ３ ０．０３９ ５ ０．０３４ ４ ０．０９２ １ ０．０５５ ８
０．０３９ ３ ０．０７３ ５ ０．０５５ ０ ０．０３２ ０ ０．０５５ ０ ０．Ｏ２１ ０ … 权函数如下： （１
２．２．２确定灰类白化区间
６项性能指标对 个灰类（ｓ＝ｋｌ，ｋ２，ｋ３）的区
间 ，定义为Ｊ（Ｊ＝１，２，３，４，５，６），根据均值无量纲
处理后的数据和专业知识分析，确定白化区间，结果
见表４。
２．２．３确定白化权函数
根据灰类白化区间，定义 指标ｋ子类的白化 ＝
浅谈再生纤维素纤维的鉴别及检测方法
浅谈再生纤维素纤维的鉴别及检测方法
摘要：随着我国纺织业的不断发展，现如今再生纤维素纤维应用范围十分广泛。但是现如今常见的再生纤维素纤维在应用时很难分辨，所以就要结合现如今的再生纤维素纤维鉴别技术和检测方法来进行有效的鉴别，并且在检测时要根据科学合理的检测流程，进行合理的检测。本篇文章介绍了几种经常使用的再生纤维素纤维的检测方法，从而进一步分辨常见的再生纤维素纤维。
关键词：再生纤维；素纤维；鉴别检测
现如今再生纤维素纤维是现如今最常见的纺织纤维，并且利用率较高。再生纤维素纤维具有合成纤维的材料结构的性质、舒适度较高、成本较低和适合制作纤维等的特点，所以在现如今作为纺织品的原料被广泛应用。但是由于市场中最常见的再生纤维素纤维难以辨别，所以就要利用各种化学方式对常见的再生纤维素纤维进行分辨，从而了解各个再生纤维素纤维。下面介绍了几种常见再生纤维素纤维和分辨再生纤维素纤维的方法，从而促进再生纤维素纤维的利用率。
一、常见的再生纤维素纤维
由于再生纤维素纤维具有环保、可持续再生自然资源并且资源较为丰富的特点，所以在纺织业的应用也十分广泛，再生纤维素纤维是现如今纺织业的重要原材料，在纺织业的应用范围较广。
（一）莱赛尔Tencel纤维
莱赛尔Tencel纤维是绿色纤维，在于20世纪90年代中期进入大众视野中从而被使用，原料主要是较为丰富的天然植物纤维素，具有天丝绒的称号，还被称为近半个世纪以来人造纤维史上最具价值的产品，并且生产过程没有化学反应，使用的溶剂没有毒害，操作工艺较为简单，非常环保。
（二）莫代尔Madol纤维 莫代尔Madol纤维再生纤维素纤维之一，并且材料的原料也是天然材料。对人体没有危害性，生产过程也没有污染性，能够和其他纤维进行一起混合纺织，最终达到合适的效果进行应用。由于莫代尔Madol纤维主要用于制作内衣，但是莫代尔Madol纤维具有能够进行染色、透气性强等的特点，也逐渐被应用于外衣上。
竹纤维针织物的物理性能分析
路漫漫其修远兮，吾将上下而求索
- 百度文库

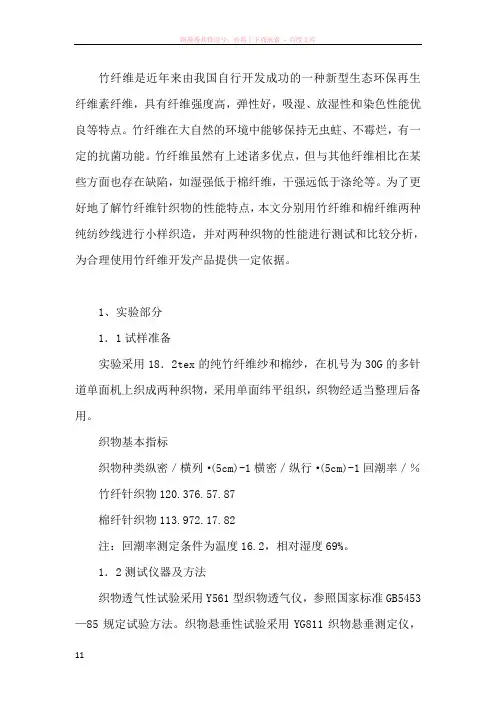

11 竹纤维是近年来由我国自行开发成功的一种新型生态环保再生纤维素纤维，具有纤维强度高，弹性好，吸湿、放湿性和染色性能优良等特点。竹纤维在大自然的环境中能够保持无虫蛀、不霉烂，有一定的抗菌功能。竹纤维虽然有上述诸多优点，但与其他纤维相比在某些方面也存在缺陷，如湿强低于棉纤维，干强远低于涤纶等。为了更好地了解竹纤维针织物的性能特点，本文分别用竹纤维和棉纤维两种纯纺纱线进行小样织造，并对两种织物的性能进行测试和比较分析，为合理使用竹纤维开发产品提供一定依据。
1、实验部分
1．1试样准备
实验采用18．2tex的纯竹纤维纱和棉纱，在机号为30G的多针道单面机上织成两种织物，采用单面纬平组织，织物经适当整理后备用。
织物基本指标
织物种类纵密／横列·(5cm)-1横密／纵行·(5cm)-1回潮率／％
竹纤针织物120.376.57.87
棉纤针织物113.972.17.82
注：回潮率测定条件为温度16.2，相对湿度69%。
1．2测试仪器及方法
织物透气性试验采用Y561型织物透气仪，参照国家标准GB5453—85规定试验方法。织物悬垂性试验采用YG811织物悬垂测定仪，路漫漫其修远兮，吾将上下而求索
- 百度文库
22 织物抗起毛起球试验采用YG502织物起毛起球仪，织物折皱弹性试验采用FY一22硬挺度仪、YG541A型织物折皱弹性仪，织物刚柔性试验采用LFY一22硬挺度仪。测试条件：实验室温度25℃，相对湿度60％。
2、结果及分析
2．1透气性和悬垂性
两种试样的透气性测试结果见表2。由表2可知，竹纤维针织物的透气性远优于棉针织物的，这是由竹纤维本身的特殊结构决定的。在电镜下观察竹纤维的横切面和纵向结构，可看到竹纤维的横截面为带锯齿的不规则圆形，纵向平直，表面有沟槽，其形态结构与粘胶纤维几乎相同，因此透气性、吸湿放湿性良好，染色性能优良。在炎热夏季，竹纤维的这些优良性能赋予了面料干爽舒适的特点，它可以瞬间吸收并蒸发人体排出的水分，使人感到凉爽。
新型化学纤维性能与用途(一)
２０１１年纪代饧识校 第２期
新型化学纤维性能与用途（一）
章友鹤
（浙江纺织工程学会，杭州３１００１２） 讲座一
摘要：化学纤维品种随着科学技术进步发展很快，除了常用的六大纶，近几年得到快速发展的新型化学 纤维品种繁多，主要有：新型再生纤维素纤维，再生蛋白质纤维，差别化纤维，功能性纤维等。诸多新型纤维目 前在棉纺、毛纺等纺纱领域中应用，为丰富纱线品种、提高产品附加值起了积极作用。正确用好这些新型化 纤，必须了解各种纤维的性能特点，做到科学、合理使用。现分为三讲介绍这些新型化学纤维的性能和用途。 关键词：纤维素纤维；蛋白质纤维；差别化纤维；功能性纤维 中图分类号：ＴＳ１０２．５ 文献标识码：Ａ 文章编号：１ｏ０９—２６５Ｘ（２０１１）０２－－００５８－－０３
１新型再生纤维素纤维
新型再生纤维素纤维是用天然高聚合物为原
料，经过化学方法制成的与原聚合物化学组成基本
相同的化学纤维。 目前生产的主要品种有天丝（Ｔｅｎｃｅ１）、莫代尔
（Ｍｏｄａ１）、丽赛（Ｒｉｅｈｃｄ）、维劳夫特（Ｖｉｌｏｆｃ）、竹浆纤维 （天竹纤维）等。
１．１ Ｔｅｎｃｅｌ纤维
奥地利兰精公司（ＬｅｎＺｉｎｇ）和英国（Ｃｏｕｒｔａｕｌｄｓ）公
司生产，其学名为Ｌｙｏｃｅｌｌ，由国际人造纤维局命名。性
能优良，在中国命名为天丝。
ａ）纤维特性和功能：Ｔｅｎｃｅｌ纤维是一种绿色环 保型纺织纤维。与传统的黏胶纤维生产工艺相比，
是一种用新型溶剂纺丝方法制造的再生纤维素纤
维。Ｔｅｎｃｅｌ纤维采用溶液纺丝法，生产过程中所用
溶剂是氧化胺，氧化胺是一种无毒、对人体无害、纺
丝后９８．５ 的溶液可循环再利用的化学试剂。废
弃的Ｔｅｎｅｅｌ纤维在泥土中能完全分解，因此被誉
为：“２１世纪的绿色纤维”。
Ｔｅｎｅｅｌ纤维以针叶树为原料，与黏胶纤维相
比，其纤维干、湿强力都很高：干强与涤纶接近，远超
过其他纤维素纤维；湿强为干强的８５ ，比一般粘
新一代绿色纤维Richcel(丽赛)
３８ 《陕西纺织》 ２００６．２ （总第７０期）
新一代绿色纤维Ｒｉｃｈｃｅｌ（丽赛）
崔萍 楚晓 吴红玲
（兰州理工大学机电学院）
１前言
ＲｉｃｈｅｅＰ（丽赛。）是一种Ｐｏｌｙｎｏｓｉｃ（波里诺西克）纤
维（高湿模量再生纤维素纤维）在我国的注册商品名。
它是由丹东东洋特种纤维有限公司采用日本东洋纺技
术、设备及原料生产的具有优异综合性能的一种改性
粘胶纤维。
Ｒｉｅｈｅｅｌ是经典的高湿模量纤维素纤维，生产原料
来源于日本进１３的天然针叶树精制专用木浆，属于可
再生资源，无需依赖石油等矿物资源，生产技术采用日
本东洋纺专有特种工艺纺丝技术，全程清洁生产，纤维
及其制品可再生、废弃物可自然降解，对环境友好，是
符合可持续发展方向的纤维材料。 Ｒｉｃｈｃｅｌ纤维的特点是断裂强度高，断裂伸长小，
吸水率低，尺寸稳定，特别是湿态模量高，耐碱，能经受
丝光处理，但钩结强度和耐磨性欠理想。
Ｒｉｃｈｃｅｌ纤维织物导湿、透汽；手感柔软滑爽；悬垂
性好；染色鲜艳；富有光泽。特别是经过丝光处理后，
织物的各项热湿舒适性、接触舒适性、压感舒适性、外
观光泽、染色性能和染色质量都会进一步得到不同程
度改善，使其成为纤维索纤维的重要闪光点。
Ｒｉｃｈｃｅｌ纤维线密度为１．１１ｄｔｅｘ ５．５６ｄｔｅｘ，纤维长
度为３８ｒａｍ～１００ｍｍ，可纯纺也可混纺。
２纤维结构和性能
Ｒｉｃｈｃｅｌ纤维结构和性能指标如表１。
表１ － Ｒｉｅｈｃｅｌ纤维结构和性能指标
横截面 全芯结构，圆形
聚合度 ４５ 一５５０ 微细结构 有原纤结构
纤维结构 结晶度 ４５—５Ｏ％ 晶区厚度 ８—１４ｎｍ 取向度 ８０—９Ｏ％ 羟基可及度 ４５—５５％
干强 ３．４—４．２ｃＮ／ｄｔｅｘ
湿强 ２．５—３．４ｅＮ／ｄｔｅｘ ＿ｆ伸 ｌＯ—ｌ３％ 湿伸 ｌ３一ｌ５％ 纤维性能 钩强 Ｏ．５３一Ｏ．７ｃＮ／ｄｔｅｘ
５％ｌ、ａＵＨ处理后湿强 ２．２—２．６ｅＮ／ｄｔｅｘ 刚性模量（５％伸长） ９Ｏ０ｏｅＮ／ｄｔｅｘ
天丝性能浅析及鉴别
天丝性能浅析及鉴别
【摘要】天丝是现代开发新型纤维素纤维，它有棉的“舒适性、涤纶的强度、毛织的华美感及真丝的独特触感、柔软垂坠”，称为21世纪的绿色纤维，被广泛应用到各类纺织产品中，但它与粘胶纤维凭外观手感很难区分，因此本文研究分析天丝特性及鉴别方法，以便让人们了解天丝，正确使用天丝产品。
【关键词】Tencel（天丝）纤维；生产工艺；规格；性能特点；鉴别方法
纺织纤维分为天然纤维和化纤纤维；天然纤维有植物纤维棉、麻，动物纤维丝、毛等；化学纤维有人造纤维和合成纤维；人造纤维是用自然界存在材料制造的，性能和天然纤维相似，植物纤维主要有纤维素纤维如粘胶纤维、天丝、原竹纤维等，合成纤维从石油中提取，主要有涤纶、锦纶、腈纶、氨纶、丙纶、维纶等。
众所周知，世界石油资源日益减少，原油价格不断上涨，使传统合成高分子纤维产业发展受到大大制约且污染严重。天丝原料来自自然界植物，它们是取之不尽、用之不竭的可再生资源，而且这些材料易被自然界生化降解，对环境无污染，尤其可以通过化学、物理方法改性成为新材料，其性能由于传统天然纤维和和化学纤维，成为流行时尚。
一、Tencel（天丝）纤维生产工艺
先将纤维素浆粕（a～纤维素含量96.5%～98.8%，DP为700～1000）与含水量大于17%的NMMO混合，在60℃下研磨成均匀的“悬浊分散液”在筒状料斗中缓缓搅拌以促使纤维素充分溶胀，然后将之连续喂入螺杆挤压机中施加剪切。通过螺杆机上方的排料孔既然薄膜蒸发机，除去过量水分。当含水量降至13.3%在95～100℃下，纤维素充分溶解于溶剂中，制成粘度很高的10%～15%纤维素纺丝液。纺丝液经过滤后，在100℃下从喷头干或湿法喷出。经过空气降温牵引提高取向度和强力，进入含量大于17%的NMMO凝固浴而析出成丝以后再经水洗、上油、干燥、卷曲、切断，制成天丝纤维。
二、Tencel（天丝）纤维性能分析
1、Tencel（天丝）纤维的常用规格有1.4dtexX38mm,和1.4dtexX51mm用于棉型低线密度纱，1.7dtexX38mm和1.7dtxX51mm用于棉型纱；2.4dexX70mm用于精梳毛型纱等。
丽赛纤维的结构性能及其产品应用
丽赛纤维的结构性能及其产品应用
摘要 阐述了一种新型高模量再生纤维素纤维丽赛（Richcel）的结构特征（包括纤维的纵、横向截面结构、内部结构、原纤化等）及其性能特点，并对丽赛纤维产品应用进行了分析和讨论。
关键词 纤维结构；纤维性能；产品；Richcel
1丽赛纤维的结构特征
1.1形态结构
显微镜观察丽赛，莫代尔，天丝和普通粘胶纤维等再生纤维素纤维的纵向表面可以发现：莫代尔和普通粘胶纤维有沟槽（受纺丝凝固条件的影响），而丽赛，天丝无沟槽为表面光滑的圆柱体。从横截面形态来看，莫尔、普通粘胶纤维都呈锯齿形、有皮芯层，但丽赛利用特殊的纺丝工艺，皮层比粘胶纤维要厚得多，呈圆形的全芯结构。独特的纵、横向结构使丽赛纤维比较柔软表面顺滑，织成的面料极富弹性，悬垂好，手感柔软滑爽。
1.2纤维结构
1）丽赛纤维的聚合度为450~500，高于普通粘胶纤维（300~400），与天丝（500~550）相当。2）结晶度：Richcel纤维的结晶度约为48%，与Tencel相比虽略小，但为Modal的1.6倍。纤维结晶度与纤维力学性能紧相关，结晶度越大，取向度越高，则纤维断裂强度越大。3）取向度：取向度较大，大于普通粘胶纤维。取向因子的大小，与纤维在纺丝过程中纤维素的再生和凝固速度有关。再生和凝固速度越慢，则纤维的取向因子越大，在纺丝过程中的牵伸比就越大。4）原纤化：丽赛纤维的原纤化等级3，仅次于天丝的4级，高于棉的2级，莫代尔的1级，原纤化成为该纤维的一个突出特点。5）Richcel纤维的截面形状为圆柱形，具有较高的取向度和适量稳定的结晶度，同时纤维素中的羟基可及度为50%，比Modal纤维高，染色性能比Tencel纤维还好，纤维素纤维的染整工艺和染料都适用。Richcel纤维的强力高于普通粘胶纤维，也稍高于Model纤维，且湿/干强比值高达75%，仅次于天丝，在多次漂白和洗涤之后初始弹性模量不变。丽赛纤维的水膨润度为60%，低于天丝（67%）、莫代尔（78%）、普通粘胶（90%），高于棉（45%），因此湿态尺寸保持性好，缩水率低。
离子液体法新型再生纤维素纤维的研究
第ｌ９卷第４期 ２０１１年ｌ２月 纤维素科学与技术 Ｊｏｕｒｎａｌ ｏｆＣｅｌｌｕｌｏｓｅ Ｓｃｉｅｎｃｅ ａｎｄ Ｔｅｃｈｎｏｌｏｇｙ 、白ｌ＿１９ Ｎ０．４ Ｄｅｃ．２０１１
文章编号：１００４－８４０５（２０１１）０４．００２２—０６
离子液体法新型再生纤维素纤维的研究
蔡涛 ，
（１．国家纺织服装产品质量监督检测中心（福建），福建福州３５００２６） （２．福建省纤维检验局，福建福州３５００２６）
摘要：采用离子液体１．乙基．３．甲基咪唑醋酸盐（【ＥＭＩＭ］Ａｃ）为溶剂，制备了纤
维素／［ＥＭＩＭ］Ａｅ溶液，研究了该体系的流变性能，利用干喷湿纺的方式制备的新型
再生纤维素纤维，并对纤维的结构与性能进行了分析。结果表明，纤维素／［ＥＭＩＭ］Ａｃ
溶液为典型的切力变稀流体，在较高剪切速率下，纺丝溶液的黏度变化较小；由该
体系制备的新型再生纤维素纤维具有纤维素ＩＩ晶型的结构；随着拉伸比的提高，纤
维的取向程度及结晶度增大，纤维力学性能提高。以离子液体为溶剂制备的再生纤
维素纤维表面光滑，质地紧密。
关键词：纤维素；离子液体；纤维
中图分类号：０６３６．１１ 文献标识码：Ａ
纤维素是自然界中储藏量最丰富的天然高分子材料，其开发和应用一直受到人们的广
泛关注。由于天然纤维素具有较高的结晶度和分子之间存在大量的氢键【ｌ 】，所以不溶于水
和大多数溶剂。虽然全球每年能够再生约４００亿吨纤维素，但是仅有约２亿吨应用在纺织纤
维、包装、纸张等领域【３］，纤维素生产和应用所遇到的主要问题是缺少合适的纤维素溶剂。
传统的粘胶法生产由于在生产的过程中使用了大量的有毒有害物质，对环境造成污染，因此
其发展受到较大的制约。开发新型纤维素溶剂对于充分利用丰富的纤维素资源，发展纤维素
工业具有深远的意义。 近年来研究较多的纤维素溶剂体系主要包括氯化锂／－－甲基乙酰胺（ＬｉＣＩ／ＤＭＡｃ）、硫氰
酸铵／液氨（ＮＨ４ＳＣＮ／ＮＨ３）、多聚甲醛／二甲基亚砜（（ＣＨ２Ｏ）ｘ／ＤＭＳＯ）、Ｎ一甲基吗啉－Ｎ一氧
浅析再生纤维素纤维的定性分析方法及建议
龙源期刊网
浅析再生纤维素纤维的定性分析方法及建议
作者：柳汉梅
来源：《中国纤检》2010年第19期
笔者因多年从事纤维、纺织品服装质量检验工作,在再生纤维素纤维的定性方面有一些疑问或看法,在日常检测工作中屡屡亦因此需反复给予客户相应的解释,为了使这些疑问或看法得到根本的解决,此处对这些问题进行分析,并提出相应解决办法的建议,供大家参考。
1再生纤维素纤维简介
再生纤维素纤维归属化学纤维中的人造纤维,例如:粘胶纤维、铜氨纤维、高湿模量类纤维(如莫代尔纤维)、脱乙酰化醋酯纤维、二醋酯纤维、三醋酯纤维、莱赛尔纤维、竹纤维等,都是利用自然界中存在的含有纤维素的物质如棉短绒、木材、甘蔗渣、芦苇等的纤维素做成的纤维,其中粘胶纤维是由粘胶法得到的再生纤维素形成的;铜氨纤维是由铜氨法得到的再生纤维素形成的;高湿模量类纤维是通过能形成高强力、高湿模量的方法得到的再生纤维素形成的;脱乙酰化醋酯纤维是通过纤维素醋酸酯接近完全的脱乙酰化所得到的再生纤维素形成的;二醋酯纤维的纤维素大分子中至少74%~92%的羟基被乙酰化;三醋酯纤维的纤维素大分子中至少92%的羟基被乙酰化,等等[1]。由于再生纤维素纤维是采用溶液纺丝法制成的,在纺丝时,溶液通过喷丝孔后,采用湿法或干法制成丝,而喷丝孔的形状不是唯一的,有圆形、三角形、Y形、星形、心形等等[2],且即使喷丝孔的形状相同,也会因纺丝条件的改变导致纤维截面和纵向形状随之发生变化,所以,同一种纺丝液可以纺出横截面形状和纵向形状完全不同的纤维,故不能仅仅根据纤维的横截面形状和纵向形状来定性某种再生纤维素纤维(当然也不能据此定性某种合成化学纤维)。
2再生纤维素纤维的鉴别方法与分析
《纺织纤维鉴别试验方法第3部分:显微镜法》(FZ/T 01057.3—2007)中的原理是用显微镜观察未知纤维的纵面和横截面形状,对照纤维的标准照片和形态描述来鉴别未知纤维的类别,该标准相应地在附录B中列出了各种纤维的横截面、纵面形态特征,在附录C中列出了各种纤维的横截面、纵面形态显微照片。笔者认为附录B、附录C中除了天然纤维外,所列各种化学纤维的横截面、纵面形态特征描述及其显微照片只不过是各种可能有的外观形态之一,绝对不能说是标准照片、标准形态描述。实际上,对某一具体样品来说,在显微镜下观察其未知纤维的纵面或横截面形态,几种不同纵面或横截面形态的未知纤维(化学纤维)通过用化学试剂进一步定性龙源期刊网
新型再生纤维素纤维的现状及发展趋势
新型再生纤维素纤维的现状及发展趋势
杨明霞;沈兰萍
【摘 要】综述了天丝、莫代尔纤维、竹浆纤维、圣麻纤维、丽赛纤维等几种新型再生纤维素纤维的发展现状,简述了我国再生纤维素纤维的发展趋势.
【期刊名称】《纺织科技进展》
【年(卷),期】2011(000)002
【总页数】6页(P16-20,23)
【关键词】再生纤维素纤维;竹浆;圣麻;丽赛
【作 者】杨明霞;沈兰萍
【作者单位】河南工程学院纺织工程系,河南郑州450007;西安工程大学纺织与材料学院,陕西西安710048
【正文语种】中 文
【中图分类】TS102.51
纺织行业是十分依赖纤维原料的加工行业。但由于耕地的减少和石油资源的日益枯竭，天然纤维、合成纤维的产量将会受到越来越多的制约。再生纤维素纤维原料来源丰富，可再生，易降解。人们在重视纺织品消费过程中环保性能的同时，对再生纤维素纤维的价值进行了重新认识和发掘。目前再生纤维素纤维的开发和应用处在一个空前的黄金时期。
天丝是近30年来研究和开发最为成功的人造纤维，被誉为21世纪的绿色纤维，其系列产品的研制与开发受到国内纺织服装业的广泛关注与青睐。其原料取自木材，可不断自然再生，采用NMMO纺丝工艺，将木浆溶解在氧化铵溶剂中直接纺丝。氧化铵溶剂可循环使用，回收率达99%以上，整个生产系统形成闭环回收再循环系统，无废排放，且天丝产品使用后可生化降解，不会对环境造成污染，故被称为绿色纤维。
天丝纤维独特的分子结构，使得它与其他种类纤维的物理机械性能有很大的不同，其强度高于以前生产的纤维素纤维，最重要的特性是湿态时也保持其强度。天丝纤维具有良好的吸水性和吸湿性，其纱线缩水率仅为0.44%，干态及湿态的断裂伸长较小，其织物水洗后变形较小。较高的湿模量赋予纤维在小至中等负荷作用下产生的变形较小，使织物具有较高的尺寸稳定性和抗皱性，机织物缩水率仅为1%，经多次洗涤保持尺寸稳定，形状不变，因此，由天丝纤维织物做成的服装可洗性好。天丝纤维为圆形截面，表面光泽度较好、无条纹，其织物具有丝绸般的光泽、优良的手感、悬垂性和飘逸感。天丝的高溶胀性使得其与染料具有亲和力，上染率高、上色鲜艳、色泽持久并具有极佳的悬垂流动性。可降低染色成本，减少染色对环境的污染。
新型再生纤维素纤维的发展前景
新型再生纤维素纤维的发展前景
1 新型再生纤维素纤维的发展前景
[摘 要] 本文介绍新型再生纤维素纤维的性能和特点, 从资源、市场、环保三方面分析了新型再生纤维素纤维的发展前景。
Abstract: This paper introduces the properties and characteristic of new
regeneratedcellulosicfibers,andanalyzestheprospectofnewregeneratedcellulosic fibers according toresource,market andenvironment- protected.
[关键词] 新型; 再生纤维素纤维; 前景
Keywords:Newtype; RegeneratedcellulosicFivers; Prospect
1. 再生纤维素的发展背景前提
在20世纪70年代以前, 作为再生纤维素纤维之一的粘胶纤维, 曾是化学纤维生产的第一大品种。然而, 随着合成纤维新品种的出现和发展, 加上粘胶纤维的生产工艺流程长而复杂, 能耗大, 耗水量大, 特别是严重污染环境, 废气和污水的治理难度高、费用大,一些发达国家相继关闭了部分生产粘胶纤维的工厂。致使其世界产量在20年间下降约41%。
在这一背景下, 天然纤维素纤维再次得到重视。近年来, 出现Modal、Tencel
等新一代再生纤维素纤维。随着新型再生纤维素纤维在生产中的大量应用, 前景将非常看好。
2 .以Modal 纤维和竹纤维为例介绍一下再生纤维素的性质
Modal 纤维是奥地利兰精公司生产的,它是由木浆粕制造而成的新一代再生纤维素纤维, 具有环保性, 使用后可生物降解处理。其轻柔、滑糯, 有丝的光泽且吸湿透气性好,染色均匀, 色牢度好。其干强、湿强优于传统的纤维素纤维,
可纺细号纱。在新型纺织材料中Modal 纤维价格适中, 可纺性相对较好,纺织企业利用其可开发生产新产品。
