水轮机转轮裂纹及其处理策略研究
灯泡贯流式水轮发电机组转轮室裂纹处理

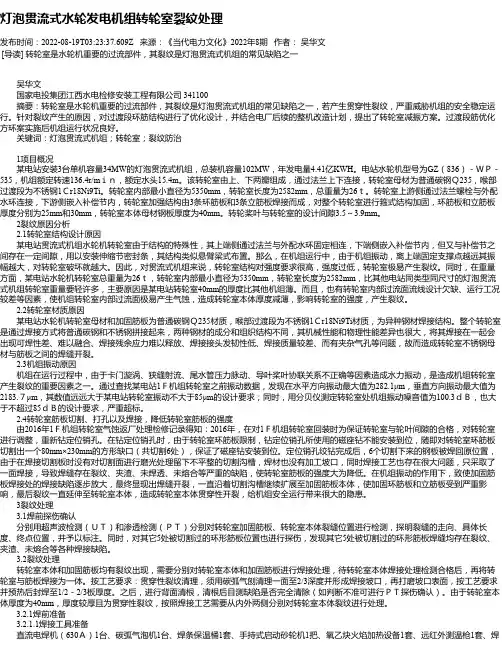

灯泡贯流式水轮发电机组转轮室裂纹处理发布时间：2022-08-19T03:23:37.609Z 来源：《当代电力文化》2022年8期作者：吴华文[导读] 转轮室是水轮机重要的过流部件，其裂纹是灯泡贯流式机组的常见缺陷之一吴华文国家电投集团江西水电检修安装工程有限公司 341100摘要：转轮室是水轮机重要的过流部件，其裂纹是灯泡贯流式机组的常见缺陷之一，若产生贯穿性裂纹，严重威胁机组的安全稳定运行。
针对裂纹产生的原因，对过渡段环筋结构进行了优化设计，并结合电厂后续的整机改造计划，提出了转轮室减振方案。
过渡段筋优化方环案实施后机组运行状况良好。
关键词：灯泡贯流式机组；转轮室；裂纹防治1项目概况某电站安装3台单机容量34MW的灯泡贯流式机组，总装机容量102MW，年发电量4.41亿KWH。
电站水轮机型号为GZ（836）－ＷＰ－535，机组额定转速136.4r/mｉｎ，额定水头15.4m。
该转轮室由上、下两瓣组成，通过法兰上下连接，转轮室母材为普通碳钢Ｑ235，喉部过渡段为不锈钢1Ｃr18Ni9Ti。
转轮室内部最小直径为5350mm，转轮室长度为2582mm，总重量为26ｔ。
转轮室上游侧通过法兰螺栓与外配水环连接，下游侧嵌入补偿节内，转轮室加强结构由3条环筋板和3条立筋板焊接而成，对整个转轮室进行箍式结构加固，环筋板和立筋板厚度分别为25mm和30mm，转轮室本体母材钢板厚度为40mm。
转轮桨叶与转轮室的设计间隙3.5～3.9mm。
2裂纹原因分析2.1转轮室结构设计原因某电站贯流式机组水轮机转轮室由于结构的特殊性，其上端侧通过法兰与外配水环固定相连，下端侧嵌入补偿节内，但又与补偿节之间存在一定间隙，用以安装伸缩节密封条，其结构类似悬臂梁式布置。
那么，在机组运行中，由于机组振动，离上端固定支撑点越远其振幅越大，对转轮室破坏就越大。
因此，对贯流式机组来说，转轮室结构对强度要求很高，强度过低，转轮室极易产生裂纹。
混流式水轮机转轮裂纹原因和分析
混流式水轮机转轮裂纹原因和分析水轮机转轮，尤其是中、高比转速混流式水轮机转轮中的裂纹现象，在世界各地普遍存在。
国外例子有埃及的阿斯旺高坝、美国的大古力800MW机，俄罗斯的布拉茨克等，国内有岩滩、李家峡、小浪底、五强溪、二滩等大型水电站，在投运后水轮机转轮都不同程度的出现了裂纹。
转轮裂纹严重影响电站的安全运行和经济效益，引起人们的极大关注。
1 产生裂纹的原因但是为什么会产生裂纹呢？通过人们的许多研究，提出了一些假设，主要分为规律性裂纹和非规律性裂纹。
规律性裂纹主要是指叶片上的裂纹具有大体一直的规律，几乎所有叶片都有，裂纹的部位和走向也大体一致。
非规律性主要是指裂纹只要集中在个别的叶片上，部位和走向也基本不一样。
主要产生裂纹的原因主要有以下原因：1.1规律性裂纹失效分析结果表明：绝大多数规律性裂纹是疲劳裂纹，端口呈现明显的贝纹。
叶片疲劳来源于作用其上的交变载荷，而交变载荷又由转轮的水力自激振动引发，这坑呢个是卡门涡列、水力弹性振动或者水压脉动所诱发。
1.2 非规律性裂纹非规律性裂纹有的呈网状龟裂纹，有的呈脆性断口，也有的呈疲劳贝壳纹。
这类裂纹多数由材料不良或制造质量缺陷造成。
2 裂纹的处理(1)裂纹处理的关键是找出产生裂纹的根本原因，对症下药。
非规律性的裂纹一般比较好分析。
难的是规律性裂纹，究竟是哪些原因起主导作用。
最有力的手段就是破坏部位的动应力测试。
从应力频谱中分解出构成动应力主要分量的频率和幅值，进而跟踪查出相应的水力激振源。
(2)裂纹的焊补工艺非常重要。
埃及阿斯旺高坝工程的12台混流式水轮机转轮曾发生过严重裂纹。
原美国阿里斯查摩公司为其更换了其中6台。
法国电力公司采用合理的焊补工艺、焊接材料，在有经验的工程师指导下，由优秀焊工操作成功地修复了其他6台。
很显然，两者处理效果相当而后者成本大为降低，焊补工艺的重要性由此可见一斑。
(3)转轮裂纹，尤其是高应力区的裂纹，一经发现就应尽可能早的焊补处理。
混流式水轮机转轮裂纹原因及预防措施的探讨
混流式水轮机转轮裂纹原因及预防措施的探讨【摘要】混流式水轮机转轮叶片裂纹故障严重影响了水电站的安全稳定运行和经济效益的发挥。
本文就混流式水轮机转轮裂纹原因及预防措施进行了探讨，结合了具体的工程实例，对机组运行情况和转轮裂纹现象作了详细的阐述，分析了产生的原因，并提出了相应有效的措施，以期能为预防混流式水轮机转轮措施裂纹而提供参考。
【关键词】混流式水轮机；转轮裂纹；原因；预防措施所谓的混流式水轮机，又称法兰西斯水轮机，水流从四周径向流入转轮，然后近似轴向流出转轮，转轮由上冠，下环和叶片组成。
其结构紧凑，效率较高，能适应很宽的水头范围，是目前世界各国广泛采用的水轮机型式之一。
但是，混流式水轮机转轮叶片若出现裂纹故障，将会严重影响水电站的安全稳定运行和经济效益的发挥，所以必须及时采取措施针对裂纹故障现象进行治理，以确保水电站的安全稳定运行。
1 概述某水电站第一台机组投运后的停机维护中就发现水轮机转轮叶片出现裂纹，在后续机组维护中同样发现了叶片裂纹。
某水电站首台机组投运至今已近15年，但是水轮机转轮裂纹频现的状况并未彻底消除，每年轮修中几乎都会发现裂纹，裂纹处理已成为每年机组检修中的主要工作。
1.1 机组运行情况目前已建成水电站中调节性能较好的特大型骨干电源，不仅每年向系统提供巨大的清洁电力能源，并在系统中承担调峰、调频、调压和事故备用等任务，在我省电网中发挥着重要的作用。
1.2 水轮机基本参数及结构特点水轮机额定功率为582MW，最大功率为612MW，公称直径6257mm，额定转速142.9r/min，额定水头165m。
转轮为全不锈钢分瓣铸焊结构，#1叶片和相对的#7叶片对称分剖，共13个叶片转轮上冠、叶片、下环的材质均为ASTMA743MGradeCA-6NM马氏体不锈钢。
转轮上冠把合方式为卡栓式结构。
与以往的螺栓把合结构相比，这种结构可以减薄上冠的壁厚，从而节省昂贵的不锈钢材料。
叶片采用数控机床加工，叶片最大厚度为188mm。
小浪底转轮叶片裂纹产生原因分析和处置办法
小浪底转轮叶片裂纹产生原因分析及处置办法胡宝玉张利新钟光华摘要小浪底水利枢纽几乎所有的发电机组转轮初期运行都出现裂纹，为此小浪底工程建管局组织了多次国内专家和制造厂商研讨会，最后得出疲劳破坏是引发小浪底转轮叶片裂纹的原因，由水流作用在转轮入口的水力弹性脉动与旋转轴系的固有频率(轴向和扭转)共振所形成的，叶片出口边卡门涡频率与转轮高阶自振频率一路作用的高变应力增进裂纹的快速进展。
采用在上冠出水边处加焊300mmX300mm的补强三角块修复裂纹，增加补气装置，修整出水边等处置办法来修复裂纹。
关键词小浪底水轮机转轮叶片裂纹小浪底水利枢纽是黄河上最后一级大型综合利用水利枢纽，其电站地下厂房内共装机6台，单机容量30万kW，总装机容量180万kW。
水轮机的型式为混流式，设计比转速ns为162.6m·kW，额定转速min，额定水头112m，额定流量296m3/s，最大水头141m，最小水头68m，额定出力万kW，最大出力万kW。
转轮直径D1为6.356m，转轮出口直径D2为5.6m，转轮出口相对直径D2/D1，为，小浪底机组的导叶高度b0为1.5m，b0/D1为，导叶散布圆直径D0为7.239m，D0/D1为，固定导叶和活动导叶之间装设有筒阀。
为了抗磨，水轮机设计中，取消了上冠减压装置，从而使水推力比常规设计增加约1万kN。
一、转轮裂纹及现象小浪底首台机组(6号机)于1999年12月27日开始并网发电，现在上游水位约205m，下游水位约134m，毛水头71m。
机组运行6个月，共运行1000多小时，于2000年5月28日停机小修。
小修期间，在6月3日发觉转轮的13个叶片出水边接近上冠处有11个叶片出现裂纹(后经着色探伤，肯定另两个叶片也有轻微裂纹)，裂纹长度 100～400mm不等，大部份为贯穿(端面)型裂纹，所有裂纹形状相似，起始点在叶片负压面与出水端面交线上，距上冠约50mm，裂纹起始端与叶片出水边垂直，后以不规则抛物线形向叶片中心延伸，其中有一个叶片同时出现沿焊缝方向的裂纹，裂纹尾端扩展为树枝状(见图1叶片裂纹及修补示用意)。
水轮机叶片裂纹的处理
水轮机叶片检修处理中的几个问题甘肃小三峡水电开发有限责任公司[摘要] 本文通过对甘肃小三峡水电开发有限责任公司所属的大峡水电站、小峡水电站水轮机叶片在制造、检修中出现的问题采取的相应的处理方法的回顾和总结，提出了水轮机叶片处理中的几点措施，以供大家参考、讨论。
[关键词]叶片处理问题黄河大峡水电站是甘肃小三峡水电开发有限责任公司开发建设的第一个水电项目，电站总装机容量300MW（4台75MW的轴流转桨式机组），保证出力143MW，多年平均发电量14.65亿kW·h，工程总投资24.5434亿元，于1991年开工建设，1996年12月首台机组投产发电，1998年6月工程竣工。
黄河小峡水电站是继大峡水电站完建之后开发建设的第二个水电项目。
电站总装机容量230MW（4台57.5MW的轴流转桨式机组），多年平均发电量9.56亿kW·h，于2001年开工建设，2004年9月首台机组投产发电，2005年5月最后一台机组投产。
作为黄河上的水电站，在设计、制造初期就对叶片提出了较高的要求，大峡电站、小峡电站叶片均采用0Cr14Ni4Mo或0Cr14Ni6Mo的不锈钢材料，同时对制造加工也提出了较高的要求。
通过大峡电站近十年的运行和检修，小峡电站设备制造验收，总结了以下经验。
1、水轮机叶片裂纹的处理水轮机转轮叶片裂纹的频繁产生，对机组安全运行构成很大威胁，也给电厂带来极大的经济损失，因此，分析裂纹产生原因，并对易产生裂纹部位进行无损探伤检查，对及时处理缺陷，消除事故隐患是十分必要的。
裂纹产生的原因应力集中。
采用有限元计算分析得出，转轮在水压力及离心力的作用下，大应力区主要分布在转轮叶片周边上，按第三强度理论计算的相当应力沿叶片周边分布。
一般转轮叶片存在四个高应力区，他们的位置在叶片进水边正面(压力分布面)靠近上冠处；叶片出水边正面的中部；叶片出水边背面靠近上冠处；叶片与下环连接区内。
铸造缺陷及焊接缺陷。
水泵水轮机转轮裂纹成因分析及处理
51第42卷 第2期2019年2月Vol.42 No.2Feb.2019水 电 站 机 电 技 术Mechanical & Electrical Technique of Hydropower Station1 引言随着我国经济的不断发展，资源消耗的速度也在不断的加快，水电站的发展越来越普及，成为了社会主义建设中不可或缺的重要组成。
转轮是抽水蓄能电站水轮机中的核心部件，在实际的运行过程中，由于机组发电和抽水工况频繁正转和反转，运行工况复杂，水轮机转轮作为水轮机重要受力结构部件，该区域在机组运行中容易发生裂纹，近些年水轮机转轮出现多起裂纹问题，使机组被迫停役。
转轮裂纹的出现，不仅为机组的安全稳定运行带来了极大的威胁，为抽蓄电站的正常经营带来了经济损失和社会损失，所以要想确保水电站安全稳定运行，必须通过无损检测技术对水轮机转轮定期探伤，及时发现并有效处理转轮裂纹问题。
采取有效的预防控制措施，确保机组运行安全性和稳定性。
本文介绍了黑麋峰抽水蓄能电站3号、4号机转轮在检修中发现的裂纹，其特征以及修复工艺控制，综合分析裂纹成因，根本清除裂纹隐患，结合厂家建议，提出电厂在机组运行方式以及维护检修方面预防转轮裂纹事故的参考建议。
2 转轮裂纹成因分析转轮裂纹通常是在多个因素（比如交变外载荷、机组运行时的振动、结构存在薄弱环节、工程制造过程中的缺陷等）的综合作用下产生，以下对黑麋峰电站转轮裂纹成因从水力设计、结构强度计算及材料选择、制造工艺及控制流程等方面进行分析说明。
2.1 黑麋峰电站机组转轮参数黑麋峰电站水泵水轮机（HLNTP-LJ-504）转轮为单级、立轴、混流可逆式转轮，叶片整体铸造、数控加工。
转轮上冠、叶片和下环组合焊接。
3号机和4号机的水泵水轮机上冠、叶片、下环材质均为铸造马氏体不锈钢制造，材料类型为ZG0Cr13Ni4Mo （对应美标ASTM A743 CA6NM ），为保证制造（包括焊接、打磨）操作空间，转轮下环分内环、外环，转轮两次装焊、焊后整体退火。
例析水电站转轮叶片裂纹的处理
例析水电站转轮叶片裂纹的处理艺0 緒论×××水电站位于四川省石棉县境内的松林河干流上，电站安装有3台单机容量43MW的立式混流式水轮发电机组，总装机129MW，单机额定流量为26m3/s 转轮型号为HLD307C，直径2050mm，转轮为铸焊结构，上冠、下环及15个叶片单独加工后组焊为一体。
上冠、下环及和叶片材料均为ZG06Cr13Ni6Mo。
首台机组于2007年6月投入商业运行。
×××三台机组在投运后转轮不同程度地都出现裂纹，最为严重的是2011年7月中旬，1#水轮发电机组在在运行过程中转轮叶片出现掉块，水导摆度突然增大，导致水力不平衡，水轮机转轮叶片裂纹的频繁产生，对机组安全运行构成很大威胁，也给电厂带来极大的经济损失。
因此，分析裂纹产生原因，并对易产生裂纹部位进行无损探伤检查，对及时处理缺陷，消除事故隐患是十分必要的。
1 裂纹产生原因分析1.1 铸造缺陷及焊接缺陷铸造气孔、铸造砂眼等在外部应力的作用下可能会成为裂纹源，造成裂纹的产生。
由于转轮叶片与上冠、下环的厚度相差大，在冷却过程中易产生缩孔、疏松等。
铸焊结构的转轮，若焊接工艺不当或焊工没有按照焊接工艺的要求进行焊接，在焊缝及热影响区也会出现气蚀和裂纹（如图1、图2）。
（图1：转轮叶片出水边穿透性裂纹及气蚀）（图2 转轮叶片出水边掉块）1.2 应力集中转轮在水压力及离心力的作用下，大应力区主要分布在转轮叶片周边上，按第三强度理论计算得出，转轮叶片存在四个高应力区，他们的位置在叶片进水边正面（压力分布面）靠近上冠处；叶片出水边正面的中部；叶片出水边背面靠近上冠处；叶片与下环连接区内（如图1、2）。
1.3 运行原因由于汛期、枯水期发电量和电价系数等问题，电站要考虑最优经济效益，导致机组在低负荷或震动区运行，会使叶片在交变应力作用下产生裂纹或裂纹情况加剧。
2 裂纹处理2.1 阻止裂纹延伸通常裂纹的两端尾部内应力接近材料的极限强度，在外力或热应力的影响下还会继续延伸。
思林发电厂转轮叶片裂纹分析及处理
思林发电厂转轮叶片裂纹分析及处理摘要：水轮机转轮的叶片出现裂纹会严重威胁水电厂的安全经济运行。
思林发电厂3号机组投入商业运行不久转轮叶片就出现了裂纹，通过分析厂家转轮制造缺陷、材料不良和转轮在非设计工况下运行得出裂纹产生的主要原因：叶片裂纹的起源处存在非金属夹杂物缺陷和机组长时间在恶劣工况下运行非常。
关键词：转轮叶片；裂纹；应力；思林发电厂；1 概述思林发电厂是乌江干流上的第六级大型水电厂，位于贵州省思南县境内的乌江中游，距离省会贵阳市350km。
思林发电厂安装有4台水轮发电机组，单机容量为262.5MW，总装机容量为1050MW。
水轮机的型号为HL270—LJ—680，额定水头64.0m，额定流量 460.46m3/s，额定转速 93.75 r/min，飞逸转速185.0 r/min，转轮的标称直径6810mm，转轮的最大外径7019.5mm，转轮总高度4306.6mm，上迷宫环间隙2.5（0～0.2）mm，下迷宫环间隙2.7（0～0.3）mm，转轮安装高程▽358m，转轮材料为低碳优质不锈ASTMA743CA6NM。
思林发电厂4台机组的水轮机由上海希科水电设备有限公司生产。
思林发电厂4台机组由中国水利水电第六工程局机电安装分局负责安装，并且于2009年全部投产发电。
在电力系统中主要担任调峰、调频和事故备用。
2 转轮裂纹情况2012年04月29日C修中对转轮进行外观检查发现#12叶片上冠处有一严重的裂纹，裂纹长L=500mm，属于穿透性较不规则裂纹。
裂纹最大间隙用0.25mm塞尺能通过。
见图1图13 裂纹产生原因分析3.1应力集中采用有限元计算分析得出，转轮在水压力及离心力的作用下，大应力区主要分布在转轮叶片周边上，按第三强度理论计算的相当应力沿叶片周边的分布。
转轮叶片存在四个高应力区，他们的位置在叶片进水边正面（压力分布面）靠近上冠处；叶片出水边正面的中部；叶片出水边背面靠近上冠处；叶片与下环连接区内。
