机床电气控制技术试题及答案基础篇一、填空题：1、电器按动作性质分为手动和自动电器。
2、接触器的结构主要由电磁机构，触头系统，灭弧装置等组成。
3、电流继电器的励磁线圈应串接于被测量电路。
4、中间继电器具有触点对数多，容量小的特点。
5、常见的灭弧方法有电动力吹弧，窄缝灭弧室，栅片灭弧，磁吹灭弧。
6、机械开关电器在需要修理或更换机械零件前所能承受的无载操作次数，称为机械寿命。
在正常工作条件下，机械开关电器无需修理或更换零件的负载操作次数称为电寿命。
7、电气控制系统中常见的保护线路用欠压保护、过载保护、缺相保护、短路保护和电气、机械互锁等。
8. 中间继电器在电路中的作用是增加触头的数目；热继电器在电路中的作用是过载保护，熔断器在控制线路中的作用是短路保护。
9. 通常构成机械设备的电气工程图有电气原理图、电器位置图和安装接线图等三种。
而设计电气控制线路，常用的方法是经验设计法和逻辑设计法。
10. 交流接触器从结构上看是由触头系统和灭弧装置、以及其他部分组成，通常用它可作为零压保护和欠压保护。
选择题1. 在低压电器中，用于短路保护的电器是（ B ）。
A. 过电流继电器B. 熔断器C. 热继电器D. 时间继电器2. 在电气控制线路中，若对电动机进行过载保护，则选用的低压电器是（A. 过电压继电器B. 熔断器C. 热继电器D. 时间继电器3. 下列不属于主令电器的是（ D ）。
A. 按钮B. 行程开关C. 主令控制器D. 刀开关4. 用于频繁地接通和分断交流主电路和大容量控制电路的低压电器是（ B ）。
A. 按钮B. 交流接触器C. 主令控制器D. 断路器5. 下列不属于机械设备的电气工程图是（D ）。
A. 电气原理图B. 电器位置图C. 安装接线图D.电器结构图6、接触器是一种自动控制电器，其作用是：（ C ）（A）不频繁地接通或断开电路（B）频繁地接通或断开电路，但不具备任何保护功能。
（C）频繁的接通或断开电路，且具有一定的保护功能。
电大：数控机床题及答案
电大：数控机床题及答案1-4(总8页)--本页仅作为文档封面，使用时请直接删除即可----内页可以根据需求调整合适字体及大小--数控机床》作业（一）附答案第一章数控机床简介一、填空题 1、数控机床由_________、________、_________、_________和_________组成。
2、数控机床采用_________技术对机床的加工过程进行自动控制的一类机床。
3、突破传统机床结构的最新一代的数控机床是_______机床。
4、世界上第一台数控机床是由____国制造的。
二、选择题 1、闭环控制系统的位置检测装置装在（）（A）传动丝杠上（B）伺服电动机轴上（C）数控装置上（D）机床移动部件上 2、数控钻、镗床一般常采用（）（A）直线控制系统（B）轮廓控制系统（C）点位控制系统（D）曲面控制系统 3、数控机床中把零件加工程序转换成脉冲信号的组成部份是（）（A）控制介质（B）数控系统（C）机床本体（D）伺服电机 4、适合于加工形状特别复杂（曲面叶轮）、精度要求较高的零件的数控机床是（）（A）加工中心（B）数控铣床（C）数控车床（D）数控线切割机床三、问答题简述数控机床的发展趋势。
简述数控机床各组成部分的作用。
四、判断题 1、开环控制系统用于高精密加工中心。
（） 2、数控机床的联动轴数和可控轴数是两个不同的概念，数控机床的联动轴数一般要大于可控轴数。
（） 3、数控机床适合于生产小批量复杂零件。
（）4、按照数控机床的控制轨迹分类，加工中心属于轮廓控制。
（）《数控机床》作业答案（一）第一章数控机床简介一、填空题 1、控制介质、数控系统、伺服系统、机床本体、反馈装置 2、数字控制 3、并联4、美国二、单选题 1、D2、C 3、B4、A 三、简答题 1、数控机床的发展趋势：（1）高速度与高精度化（2）多功能化（3）智能化（4）高的可靠性 2、数控机床各组成部分的作用：（1）控制介质：是人与数控机床之间联系的中间媒介物质，反映了数控加工中的全部信息。
数控机床电气操纵试题库及答案
开设系部：数控技术系课程：《数控机床电气操纵》一，填空题81第一章1．按国标规定，“停止”按钮必需是色，“启动”按钮必需是色。
章节：题型：填空题难度系数：3答案：红色绿色2．当电路正常工作时，熔断器熔体许诺长期通过倍的额定电流而不熔断。
当电路发生_______或＿＿＿＿时，熔体熔断切断电路。
章节：题型：填空题难度系数：3答案：短路严峻过载3．电磁式继电器依照励磁线圈电流的种类可分为和。
章节：题型：填空题难度系数：3答案：直流继电器交流继电器4．电磁铁的种类按电流性质分和。
章节：题型：填空题难度系数：4答案：直流交流5．选择接触器时应从其工作条件动身，操纵交流负载应选用_________；操纵直流负载那么选用__________。
章节：题型：填空题难度系数：3答案：交流接触器直流接触器6．中间继电器的作用是将一个输入信号__________输出信号或将信号_____________。
章节：题型：填空题难度系数：4答案：转换放大7．电器按动作原理分为和。
章节：题型：填空题难度系数：4答案：手动电器自动电器8．接触器选历时，其主触点额定工作电压应____或____负载电路电压。
章节：题型：填空题难度系数：5答案：大于等于9．接触器要紧组成部份有、、灭弧装置，具有操纵和爱惜作用。
章节：题型：填空题难度系数：4答案：电磁结构触点系统10．空气阻尼式时刻继电器要紧由、和触点系统三部份。
章节：题型：填空题难度系数：4答案：电磁系统延机会构11．热继电器是对电动机进行爱惜的电器；熔断器是用于供电线路和电气设备的爱惜的电器。
章节：题型：填空题难度系数：3答案：长期过载短路12．热继电器是利用来切断电路的一种爱惜电器，它用作电动机的长期过载爱惜，不宜作为爱惜。
章节：题型：填空题难度系数：4答案：热敏元件短路13．熔断器用于各类电气电路中和爱惜。
章节：题型：填空题难度系数：4答案：短路严峻过载14．时刻继电器按延时方式能够分为延时型和延时型。
机床电气控制技术试题及答案

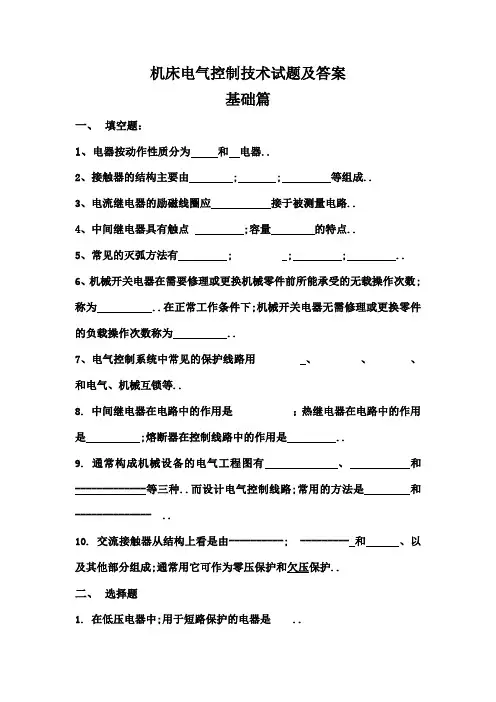

机床电气控制技术试题及答案基础篇一、填空题：1、电器按动作性质分为和电器..2、接触器的结构主要由 ; ; 等组成..3、电流继电器的励磁线圈应接于被测量电路..4、中间继电器具有触点 ;容量的特点..5、常见的灭弧方法有 ; ; ; ..6、机械开关电器在需要修理或更换机械零件前所能承受的无载操作次数;称为 ..在正常工作条件下;机械开关电器无需修理或更换零件的负载操作次数称为 ..7、电气控制系统中常见的保护线路用、、、和电气、机械互锁等..8. 中间继电器在电路中的作用是；热继电器在电路中的作用是 ;熔断器在控制线路中的作用是 ..9. 通常构成机械设备的电气工程图有、和-------------等三种..而设计电气控制线路;常用的方法是和-------------- ..10. 交流接触器从结构上看是由----------; --------- 和、以及其他部分组成;通常用它可作为零压保护和欠压保护..二、选择题1. 在低压电器中;用于短路保护的电器是 ..A. 过电流继电器B. 熔断器C. 热继电器D. 时间继电器2. 在电气控制线路中;若对电动机进行过载保护;则选用的低压电器是 ..A. 过电压继电器B. 熔断器C. 热继电器D. 时间继电器3. 下列不属于主令电器的是 ..A. 按钮B. 行程开关C. 主令控制器D. 刀开关4. 用于频繁地接通和分断交流主电路和大容量控制电路的低压电器是 ..A. 按钮B. 交流接触器C. 主令控制器D. 断路器5. 下列不属于机械设备的电气工程图是 ..A. 电气原理图B. 电器位置图C. 安装接线图D. 电器结构图6、接触器是一种自动控制电器;其作用是：A 不频繁地接通或断开电路B 频繁地接通或断开电路;但不具备任何保护功能..C 频繁的接通或断开电路;且具有一定的保护功能..D 和普通开关的作用基本相同;只是能够控制的距离较远..7、熔断器在电路中的作用是：A 普通的过载保护B 短路保护和严重过载保护C 欠压、失压保护D 过电流保护8、热继电器在电路中的作用是：A 过载保护B 短路保护和严重过载保护C 欠压、失压保护9. 低压电器是指工作在交流 V以下的电器装置..A. 1500B. 1200C. 1000D. 200010. 在控制线路中;熔断器所起到的保护是 ..A. 过流保护B. 过压保护C. 过载保护D. 短路保护11. 下列低压电器中;能起到过流保护、短路保护、失压和零压保护的是 ..A. 熔断器B. 速度继电器C. 低压断路器D. 时间继电器12. 在设计机械设备的电气控制工程图时;首先设计的是 ..A. 安装接线图B. 电气原理图C. 电器布置图D. 电气互连图13. 在控制线路中;速度继电器所起到的作用是 ..A. 过载保护B. 过压保护C. 欠压保护D. 速度检测14.断电延时型时间继电器;它的延时触点为A延时闭合的动合触点..B瞬时动合的触点..C瞬时闭合延时断开的动合触点..D延时闭合瞬时断开的动合触点..15．三相异步电动机反接制动时;采用对称电阻接法;可以限制制动转矩的同时;也限制 ..A制动电流 B启动电流 C制动电压 D启动电三．判断题1.只要外加电压不变化;交流电磁铁的吸力在吸合前、后是不变的..2.在反接制动的控制线路中;必须采用时间为变化参量进行控制..3.频敏变阻器的起动方式可以使起动平稳克服不必要的机械冲击..4.现有三个按钮;欲使它们都能控制接触器KM通电;则它们的动合触点应串联接到KM的线圈电路中..5.热继电器的额定电流就是触点的额定电流..6.桥式起重机上由于采用了各种电气制动;因此可以不采用电磁抱闸进行机械制动..7.交流电动机的控制线路可以采用交流操作或直流操作..8.电动机采用制动措施的目的是为了迅速停车和安全保护..9.任何一台桥式起重机都可以采用凸轮控制器进行控制..10.星三角降压起动控制线路中起动电流是全压启动电流的1/3..11.测速发电机在自动控制系统中常作为测速元件使用..12.电磁转差离合器中;磁极的励磁绕组通入的是正弦交流电..13. 两个接触器的电压线圈可以串联在一起使用..14. 热继电器可以用来作线路中的短路保护使用..15. C650车床在控制电路中实现了反接串电阻制动控制..四、简述题：1. 低压电器常用的灭弧方法有那些2、中间继电器和接触器有何异同在什么条件下可以用中间继电器来代替接触器3. 两个110V的交流接触器同时动作时;能否将其两个线圈串联接到220V 电路上为什么4. 叙述“自锁”、“互锁”电路的定义..5 机床设备控制电路常用哪些的保护措施6.在电动机的主电路中;既然装有熔断器;为什么还要装热继电器它们各起什么作用答案：1.手动 ;自动2.电磁机构;触点系统;灭弧装置 3.串4 对数多;小5.电动力吹弧;窄缝灭弧室;栅片灭弧;磁吹灭弧 6.机械寿命 ;电寿命 7.欠压保护;过载保护;缺相保护;短路保护8.增加触头的数目;过载保护;短路保护9;电气原理图、电器位置图和安装接线图..经验设计法;逻辑设计法..二. B C D B D CBABD CBDCA三.××√×××√√×√√××××√四 1.答：灭弧罩灭弧;灭弧栅灭弧;磁吹式灭弧;多纵缝灭弧..2.答：中间继电器是一种电压继电器;它的控制容量比较小;触点数较多;用于中间控制、转换..接触器控制容量比较大;主要用于电机等控制对象;触点数相对较小..它的控制方式较多;有电磁铁、气动、液压驱动等..它们能互换使用的条件是当控制线路的控制电流在小于10A时可以互换..3.答：不可以..因为两个线圈的动作有先后顺序;先动作的线圈工作后获得的电压降大于110V;则另一个线圈始终得不到额定电压;不会动作;而其线圈始终通有电流;将产生热量导致过热烧毁4.答：自锁：用低压电器的常开触点锁住自身线圈的通电状态..互锁：用低压电器的常闭触点锁住对方线圈的不通电状态;即实现两个线圈不能同时通电..5.答：电压含过压、欠压保护、电流含过流、欠流保护、过载保护、短路保护、行程极限保护..6.答：熔断器和热继电器在电路中分别起到对电路的短路、过载保护;以实现对电路的不同保护功能..熔断器主要起到短路保护;热继电器主要起到过载保护功能..故在同一电路中;不仅要装设热继电器;同时还要装设熔断器..。
机床电气控制技术试题及答案
机床电气控制技术试题及答案机床电气控制技术较系统地介绍了机械设备中的电气控制系统和可编程序控制器及其应用。
以下是由关于机床电气控制技术试题的内容，希望大家喜欢!一、填空(每空1分，共34分)1、热继电器是利用电流的热效应原理来工作的保护电器，它在电路中主要用作三相异步电动机的过载保护。
2、接触器按其主触头通过电流的种类，可分为直流接触器和交流接触器。
3、继电接触器控制电路是由各种按钮、行程开关、继电器、、动、反向等的控制和保护，以满足对生产工艺对电力拖动控制的要求。
4、速度继电器主要用作反接制动控制。
5、机床电气控制系统是由许多电气元件按照一定要求联接而成，实现对机床的电气自动控制。
为了便于对控制系统进展设计、分析研究、安装调试、使用和维护，需要将电气元件及其相互联接，用国家规定的文字、这种图就是电气控制系统图。
电气控制系统图包括：、、三种图。
6、机床中最常见的降压起动方法有 Y-转换、定子绕组串电阻和自耦变压器(补偿器)降压起动三种。
7、可编程序控制器是一种数字运算的电子系统，专为工业环境下应用而设计。
它用可编程的存储器，用来在内部存储执行逻辑运算、须序控制、定时、计数和算术运算等操作的指令，并通过数字式、模拟式的输入和输出，控制各种类型的机械或生产过程。
可编程控制器及其有关设备，都应按易于与工业控制系统联成一个整体，易于扩充的原那么设计。
8、机床上常用的电气制动控制线路有两种即反接制动和能耗制动。
9、PLC程序执行可分为三个阶段，分别是输入处理阶段、程序执行阶段、输出处理阶段。
10、F1-40E是F1系列PLC的扩展单元。
(根本单元，扩展单元)。
11、时间继电器是指用来实现触点延时接通或延时断开的控制的电器。
12、DF是前沿微分指令，SET是置位指令，RST是复位指令，NOP是空操作指令，CT是计数指令，SR是左移存放器指令。
二、设计题：1、设计一个全压起停控制电路。
(6分)自强不息厚德载物 12、设计一个能耗制动控制电路。
数控机床 电大考试题库答案

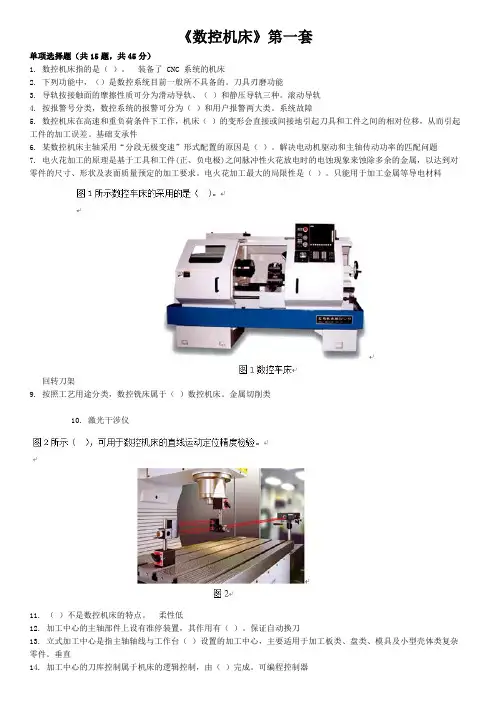

《数控机床》第一套单项选择题（共15题，共45分）1. 数控机床指的是（）。
装备了 CNC 系统的机床2. 下列功能中，（）是数控系统目前一般所不具备的。
刀具刃磨功能3. 导轨按接触面的摩擦性质可分为滑动导轨、（）和静压导轨三种。
滚动导轨4. 按报警号分类，数控系统的报警可分为（）和用户报警两大类。
系统故障5. 数控机床在高速和重负荷条件下工作，机床（）的变形会直接或间接地引起刀具和工件之间的相对位移，从而引起工件的加工误差。
基础支承件6. 某数控机床主轴采用“分段无极变速”形式配置的原因是（）。
解决电动机驱动和主轴传动功率的匹配问题7. 电火花加工的原理是基于工具和工件(正、负电极)之间脉冲性火花放电时的电蚀现象来蚀除多余的金属，以达到对零件的尺寸、形状及表面质量预定的加工要求。
电火花加工最大的局限性是（）。
只能用于加工金属等导电材料回转刀架9. 按照工艺用途分类，数控铣床属于（）数控机床。
金属切削类10. 激光干涉仪11. （）不是数控机床的特点。
柔性低12. 加工中心的主轴部件上设有准停装置，其作用有（）。
保证自动换刀13. 立式加工中心是指主轴轴线与工作台（）设置的加工中心，主要适用于加工板类、盘类、模具及小型壳体类复杂零件。
垂直14. 加工中心的刀库控制属于机床的逻辑控制，由（）完成。
可编程控制器15. （）不是滚珠丝杠螺母副的特点。
运动具有不可逆性，可以自锁判断题（共10题，共30分）1. 滚珠丝杠螺母副的作用是将回转运动转换为直线运动。
（）√2. 数控回转工作台不是机床的一个旋转坐标轴，不能与其他的坐标轴联动。
（）×3. 数控机床采用通过带传动的主传动系统，可以避免齿轮传动引起的振动和噪声。
（）√4. 在传动系统各个环节，包括滚珠丝杠、轴承、齿轮、蜗轮蜗杆、甚至联轴器和键联接都必须采取相应的消除间隙措施。
（）√5. 加工中心能在一次装夹后实现多表面、多特征、多工位的连续、高效、高精度加工，即工序集中。
2021年电大数控机床电气控制形成性考核参考答案
1．按钮开关和行程开关作用分别是什么？如何拟定按钮开关选用原则？答：按钮开关通惯用作短时接通或断开小电流控制电路开关，用于控制电路中发出起动或停止等指令，通过接触器、继电器等控制电器接通或断开主电路。
行程开关又称限位开关，是依照运动部件位置而切换电路自动控制电器。
动作时，由挡块与行程开关滚轮相碰撞，使触头接通或断开用来控制运动部件运动方向、行程大小或位置保护。
按钮开关选用原则①依照用途选取开关形式，如紧急式、钥匙式、批示灯式等。
②依照使用环境选取按钮开关种类，如启动式、防水式、防腐式等。
③按工作状态和工作状况规定，选取按钮开关颜色。
2．低压断路器在电路中作用是什么？答：低压断路器又称自动空气开关，它不但能用于正常工作时不频繁接通和断开电路，并且当电路发生过载、短路或失压等故障时，能自动切断电路，有效地保护串接在它背面电气设备，因而，低压断路器在机床上使用得越来越广泛。
3．接触器用途是什么？它由哪几某些构成？答：接触器是一种用来频繁地接通或分断带有负载（如电动机）主电路自动控制电器。
接触器按其主触头通过电流种类不同，分为交流、直流两种，机床上应用最多是交流接触器。
它由电磁机构、触头系统、灭弧装置及其她部件等四某些构成。
4．接近开关与行程开关相比有哪些长处？若接近开关为三线制输出，普通为哪三根输出线？答：接近开关又称无触点行程开关。
与行程开关相比，接近开关具备工作稳定可靠、使用寿命长、重复定位精度高、操作频率高等长处。
接近开关多为三线制。
三线制接近开关有二根电源线（普通为24V）和一根输出线，输出有常开、常闭两种状态。
5．中间继电器作用是什么？它和交流接触器有何区别？答：中间继电器实质上是电压继电器一种，其触点数量多（多至6对或更多），触点电流容量大（额定电流5～10A）,动作时间不不不大于0.05s。
其重要用途是当其她继电器触头数量或触点容量不够时，可借助中间继电器来扩大它们触点数或触点容量，起到中间转换和放大作用。
国开期末考试《数控机床电气控制》机考试题及答案(第A套)
国开期末考试《数控机床电气控制》机考试题及答案(第A套)（试卷号2432，整套相同，祝同学们取得优异成绩！）一、单项选择题（共20题，共70分）1、交流电动机的理想调速方法是（）。
【A】：改变转差率调速【B】：变频调速【C】：改变磁极对数P答案：B2、低压断路器的作用是（）。
【A】：低压断路器，能用于频繁接通和断开的电路，而且有效地保护串接在它后面的电气设备【B】：低压断路器，能用于不频繁接通和断开的电路，但不能保护串接在它后面的电气设备【C】：低压断路器，能用于不频繁接通和断开的电路，而且有效地保护串接在它后面的电气设备答案：C3、对某一输入量，传感器的正行程的输出量与反行程的输出量的不一致，称为（）。
【A】：迟滞【B】：分辨率【C】：灵敏度答案：A4、用来输入和编辑用户程序，也可用来监视PLC运行时各编程元件工作状态的部件叫（）。
【A】：输入/输出接口【B】：编程器【C】：存储器答案：B5、PLC通用的一种编程语言，在形式上类似于继电器控制电路。
直观、易懂，是目前应用最多的一种编程语言它是（）。
【A】：梯形图【B】：语句表【C】：功能表图答案：A6、为保证数控机床的精度和效率，检测装置必须具有足够的精度和检测速度，位置检测装置分辨率应（）。
【A】：等于数控机床的分辨率一个数量级【B】：高于数控机床的分辨率一个数量级【C】：低于数控机床的分辨率一个数量级答案：B7、RS232-C接口是用于（）。
【A】：数控装置网络通信接口【B】：数控装置同步通信接口【C】：数控装置异步串行通信接口答案：C8、闭环控制系统（）。
【A】：闭环控制系统是指在机床的运动部件上安装了位置测量装置【B】：闭环控制系统是指在机床的丝杠上安装了位置测量装置【C】：闭环控制系统是指在机床的运动部件上没有安装位置测量装置答案：B9、电气原理图是（）。
【A】：是用于表明各种电气元件在机械设备上和电气控制柜中的实际安装位置【B】：是用于表达所有电器元件的导电部件和接线端子之间的相互关系【C】：是用于表达各电器元件的相对位置和它们之间的电路连接的详细信息答案：B10、利用电磁感应原理制成的位移测量装置（）。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
中央广播电视大学2010-2011学年度第二学期“开放专科”期末考试
数控机床电气控制 试题
（宝丰县教师进修学校-马全力提供）
一、单选题（每小题3分，共54分）
1．数控系统除了位置控制功能外，还需要主轴起／停、换刀、冷却液开／停等辅助控
制功能。这部分功能一般由( )实现。
A．输入／输出装置 B．数控装置
C．可编程序控制器(PLC)
2．( )用来检测工作台的实际位移或丝杠的实际转角。
A．位置检测装置 B．进给伺服系
C．数控装置
3．梯形图中当输入点10.1的状态为“O”、输入点I
O．O的状态为“1”时，输出Q O．2为( )。
A．"1”
B．"0”
C．都不是
4．( )不仅控制起点和终点位置，而且要控制加工过程中每一点的位置和速度，加
工出任意形状的曲线或曲面组成的复杂零件。
A．直线控制的数控机床 B．轮廓控制的数控机床
C．点位控制的数控机床
5．数控系统的干扰一般是指那些与信号无关的，在信号输入、传输和输出过程中出现
的一些( )的有害的电气瞬变现象。
A．可预见
B．确定
C．不确定
6．( )是数控机床安装中一项关键的抗干扰技术措施。电网的许多干扰都是通过这
条途径对机床起作用的。
A．接地
B．电动机
C．检测元件
7．主轴提供切削过程中的转矩和功率，主轴电动机一般使用( )。
A．直流伺服电动机
B．笼型异步电动机
C．步进电动机
8．正弦波脉宽调制(SPWM)变频器的工作原理中运用了：冲量（窄脉冲的面积）相等而
形状不同的窄脉冲加在具有惯性的环节上时，其效果( )这一采样控制理论重要结论。
A.不同 B．基本相间
C．无关
9．位置检测装置按检测量的测量基准，可分为( )和增量式测量。
A．绝对式 B．直接测量
C．回转型
lo.旋转编码器是一种( )检测装置，在数控机床中得到了广泛的使用。
A.直线位移 B．角位移
C．短距离直线位移
11．传统的继电接触器控制装置体积大、动作速度较慢、耗电较多、功能少，目前大
都用( )取代。
A．可编程序控制器 B．数控装置
C．通用计算机
12.如图，PLC中块的“或”操作就是将梯形图中以LD起始的电路块和另外以LD起始
的电路块并联起来。当输入点IO．1与输入点IO．2的状态都为“1”时，输出oo．O为( )。
A．"1" B．"0"
C．都不是
13．( )是各种PLC通用的一种图形编程语言，在形式上类似于继电器控制电路。它
直观、易懂，是目前应用最多的一种编程语言。
A．语句表 B．梯形图
C．功能表图
14.目前，数控机床主要采用变频调速等先进交流调速技术，由电动机学基本原理可知，
该交流调速技术通过改变( )进行调速。
A．定子供电频率 B．磁极对数
C．定子供电电压
15．位置检测装置输出信号的变化量相对于输入信号变化量的比值为( )。
A．灵敏度 B．测量范围
C．零漂
16．用来表明各种电气元件在机械设备上和电气控制柜中的实际安装位置电气控制系
统图是( )。
A．电气原理图 ‘ B．电器元件布置图
C．电器安装接线图
17.数控机床的进给运动是由( )完成的。
A．进给伺服系统 B．位置检测装置
C．可编程序控制器
18．( )是数控系统的核心。
A．进给伺服系统 B．数控装置
C．可编程序控制器
二、判断题（对认为正确的题标注“√”、错题标注“×”；每小题2分，
共20分）
1．开环伺服系统即为无位置反馈的系统，其驱动元件主要是步进电动机。( )
2．继电器的输入信号只能是电流、电压等电学量。( )
3．热继电器的作用是对电路进行短路保护。( )
4．以交流伺服电机为驱动单元的数控系统称为闭环数控系统。( )
5．在光电编码器的里圈里还有一条透光条纹C(零标志刻线)，用以每转产生一个脉冲，
该脉冲信号又称零标志脉冲，作为测量基准。( )
6．接触器按其主触头通过电流的种类不同，分为交流、直流两种，机床上应用最多的
是直流接触器。( )
7．接近开关多为三线制。三线制接近开关有二根电源线(通常为24V)和一根输出线。
( )
8．PLC内部可以看作是由许多“硬继电器”等逻辑部件组成的。( )
9．常用的位移执行机构有步进电机、直流伺服电机和交流伺服电机。( )
10．直接起动是一种简单、可靠、经济的起动方式，也适合于较大容量(大于10KW)的
电动机。( )
三、筒答题（每小题6分，共12分）
1．PLC的硬件主要由哪几部分组成？
2．正弦波脉宽调制(SPWM)变频器采用的重要理论基础是什么？
四、分析题（14分）
步进电动机控制驱动电路如图所示，请回答步进电动机的驱动装置由哪两部分组成I
并简
要分析步进电动机驱动电路中“电路二”的作用。
试卷代号：2432
中央广播电视大学2010-2011学年度第二学期“开放专科”期末考试
数控机床电气控制 试题答案及评分标准
（供参考）
一、单选题（每小题3分，共54分l
1．C 2.A 3.A 4．B 5．C'
6．A 7．B8.B 9．A 10.B
11.A 12.A 13.B 14.A 15.A
16.C 17.A 18.B
二、判断题（每小题2分，共20分）
1．√ 2．× 3．× 4．× 5．√
6．× 7．√ 8．× 9．√ 10．×
三、筒答题（每小题6分，共12分）
评分标准：可用学生自已的语言描述，含义近似可认为正确；不要求完整性。
1．PLC的硬件主要由中央处理单元(CPU)、存储器、输入／输出接口、编程器、电源等
几部
分组成。
2．在采样控制理论中有一个重要结论，冲量（窄脉冲的面积）相等而形状不同的窄脉
冲加
在具有惯性的环节上时，其效果基本相同。电动机就是一个惯性的环节，该结论是SPWM控
制的重要理论基础。
四、分析题（14分）
评分标准：可用学生自已的语言描述，含义近似可认为正确；不要求完整性。
1．步进电动机驱动装置由环形脉冲分配器、功率放大驱动电路两大部分组成。（6分）
2．其中，步进电动机功率放大驱动电路完成由弱电到强电的转换和放大，也就是将逻
辑
电平信号变换成电机绕组所需的具有一定功率的电流信号。（8分）
