第一节制冷系统的分类与组成
空调制冷系统的组成
空调制冷系统的组成一、空调制冷系统的概述空调制冷系统是指通过一定的技术手段，将室内热量转移到室外，从而达到降低室内温度的目的。
其基本组成包括压缩机、冷凝器、膨胀阀和蒸发器等。
二、压缩机压缩机是空调制冷系统中最重要的部件之一，其作用是将低温低压的制冷剂吸入，经过压缩后变成高温高压气体。
常见的压缩机有活塞式压缩机、螺杆式压缩机和离心式压缩机等。
三、冷凝器冷凝器是将高温高压气体中的热量释放出来，并使其变成高压液体的设备。
在空调制冷系统中，通常采用水或空气作为散热介质。
常见的冷凝器有管式冷凝器和板式冷凝器等。
四、膨胀阀膨胀阀是控制制冷剂流量的重要部件之一，在整个系统中起着非常关键的作用。
其主要功能是将高温高压液体通过细小的孔口流出，使其压力降低，同时温度也随之降低。
常见的膨胀阀有毛细管膨胀阀和电子膨胀阀等。
五、蒸发器蒸发器是将低温低压的制冷剂吸入，并通过与室内空气的接触来吸收热量的设备。
在空调制冷系统中，通常采用水或空气作为冷却介质。
常见的蒸发器有板式蒸发器和管式蒸发器等。
六、其他组成部件除了上述四个基本组成部件外，空调制冷系统还包括很多其他的组成部件，如制冷剂、管路、控制系统等。
1. 制冷剂：是指在空调制冷系统中用于传递热量和完成制冷循环的介质。
常见的制冷剂有R22、R410A等。
2. 管路：是将各个组成部件连接起来并传递制冷剂流动的重要部分。
通常采用铜管或钢管等材料。
3. 控制系统：是对整个空调制冷系统进行控制和监测的设备。
包括温度传感器、压力传感器、控制器等。
七、总结空调制冷系统是由多个组成部件组成的一个复杂的系统，其中压缩机、冷凝器、膨胀阀和蒸发器是其基本组成部分。
在实际应用中，还需要考虑制冷剂、管路和控制系统等其他因素。
只有各个组成部分协调配合，才能实现良好的制冷效果。
制冷设备的制冷系统制冷系统的基本组成
第二步：焊条放置及 加热部位
冷
系
统
5-2 压缩机的结构和修理
压缩机的功用
压缩机是制冷装置中最重要的组成部分，人们形象地称 之为制冷装置的心脏。它在电动机的带动下，输送和压 缩制冷蒸气，使制冷剂在系统中进行制冷循环。
压缩机的分类
活塞式（往复式）压缩机 压缩机类型 离心式（涡流式）压缩机
回转式（包括螺杆式和刮板式）压缩机
制冷设备的制冷系统制冷系统的基本 组成
液体
11、毛细管 12、低温低压制液冷体设备的制冷系统制冷系统的基本
组成
（2）制冷循环的四个过程
循环过 程名称
所用元 件
作用
制状 冷态 剂
压 力
温 度
蒸发 压缩 冷凝 节流
蒸发器 压缩机 冷凝器 毛细管
利用制冷剂 蒸发吸热， 产生冷作用
液态→气 态
提高制冷剂 气体压力， 造成液体条 件
气态
将制冷剂冷 凝，放出热 量，进行液 化
蒸发器的主要结构形式
（1）管板式蒸发器
（2）复合板式蒸发器
制冷设备的制冷系统制冷系统的基本 组成
（3）单脊翅片管式蒸发器
（4）翅片式蒸发器
制冷设备的制冷系统制冷系统的基本 组成
（5）光管式蒸发器
制冷设备的制冷系统制冷系统的基本 组成
5-4 过滤装置的结构和修理
过滤装置的功用 在制冷系统中，不可避免地存有少量的水分和机械加工 或磨损的杂质，过滤器的功用是滤去从冷凝器中排出的 液体制冷剂中的水分和杂物污物，避免管道堵塞。 过滤装置的分类
管外侧的流动原因，可分为空气自然对流和强迫对流两种形式。
水冷式冷凝器是利用低于大气环境温度的 水来冷却的。按结构形式不同，可分为套 管式和壳管式两类。
电冰箱制冷系统的组成、作用及种类
项目三电冰箱制冷系统的组成、作用及种类【课时安排】：8个课时【学习目标】：1、知识目标：了解电冰箱的种类、规格和型号。
2、能力目标：通过理论知识的学习和应用，培养综合运用能力。
3、情感目标：培养学生热爱科学，实事求是的学风和创新意识，创新精神【知识目标】：1、电冰箱组成。
2、电冰箱制冷系统的组成、作用及种类。
【教学过程】：知识点一：电冰箱的基本组成：一、概述它主要有箱体、制冷系统、电气控制系统和附件四部分组成。
二、电冰箱组成1、箱体：电冰箱的躯体部分，且来隔热保温。
箱体内空间分为冷藏和冷冻两部分。
2、制冷系统：利用制冷剂在循环过程中的吸热和放热作用，将箱内的热量转移至箱外空气中去，使箱内温度降低，达到冷藏、冷冻食物的目的。
3、电气自动控制系统：用于保证制冷系统按照不同的使用要求自动而安全地工作，将箱内温度控制在一定范围内以达到冷藏冷冻的目的。
4、附件：完善和适应冷藏、冷冻不同要求而设置的。
知识点二：制冷系统的组成1）压缩机（2）冷凝器（3）干燥过滤器（4）毛细管（5）蒸发器一、电冰箱制冷系统的制冷原理冰箱制冷系统工作经历了四个过程：压缩、冷凝、节流和蒸发。
（1）压缩机吸入来自蒸发器中的气态制冷剂，在内部汽缸内进行压缩，形成高温高压的气态制冷剂；把压力提高到与冷凝温度相对应的冷凝压力，经高压阀门从高压排气管送入冷凝器中。
（2）进入冷凝器的高温高压气态制冷剂，沿盘管向大气环境散热，与大气环境交换热量，同时在内部由气态冷凝成液态。
（3）液态制冷剂经干燥过滤器吸收水分、滤除有形赃物，优化制冷环境，防止制冷系统冰堵和脏堵。
（4）液态制冷剂经毛细管节流，控制制冷剂的流量，控制对蒸发器的供液量；把压力由冷凝压力降至蒸发压力，送至蒸发器内。
（5）进入蒸发器的液态制冷剂，剧烈地汽化转变成气态制冷剂，同时，沿盘管吸收大量的热量，达到制冷目的。
制冷剂循环往复，以至无穷。
二、压缩机它是制冷系统心脏。
压缩机通过做功把从冰箱蒸发器吸来的低温低压制冷剂蒸汽压缩成为高温高压的制冷剂蒸汽。
制冷分类与制冷工知识结构
制冷分类与制冷工知识结构分类：分类是人们研究事物的方法之一。
让庞杂，纷乱的事物有入手处，并为掌握事物的各个方面提供方法。
二分法，是常用方法。
由于个人视角，立场，经历不同，对事物会有不同分类方法，得到的结果，都是事物的一部分。
有差异是必然的。
所谓好坏，对错，看立场。
上图这分类主要从技术角度分类。
也可从市场角度对品牌，市场占有率来分。
上图，可以看见，依制冷原理（方式），制冷温度（工况），供冷方式，使用场合分四大类。
1，依原理可分，物理，化学方式。
化学在生活中，医疗上都有见。
如医用冰袋，冰激凌的制作上。
物理方式上由于原理不同，又可分蒸汽压缩式，半导体，辐射，等。
生活中半导体也比较常见。
车用冰箱，饮水机等。
我们遇见最多的是蒸汽压缩式。
依压缩机，蒸发器类型，蒸发器供液方式，冷凝方式，节流装置，制冷剂种类，又可分多钟类型。
当然根据控制方式还可分几类。
我们最常用的是活塞压缩机，直接供液，膨胀阀节流，风冷冷凝，冷风机，氟利昂类的制冷系统。
2，依制冷温度（工况）分空调，冷冻（冷藏）。
再可依温度，用途，结构特点等分许多类。
我们接触多的空调类是家用分体空调，单位常用为空气源热泵风冷空调系统。
冷冻类的，是冰箱，与拼装冷冻库。
3，依供冷方式分直接与间接。
家用空调，冰箱，小型拼装冷库多数是直接供冷方式。
大型中央空调，制冰就是间接供冷。
制冷机先冷却水，水再冷却需冷物体。
4，依使用场合食品，化工，医药，航空，航天等。
由于各自服务的对象不同，对制冷系统的要求也各不相同，每个行业要求也不相同，就食品存储，海鲜，半成品温度要求就比牛羊肉低，水果与素菜的存储工况就不一样。
这为我们提出更高要求。
也是后面制冷工必要的知识结构要强调的。
否则你就不能很好的满足客户需求。
我国制冷从清代开始，主要来自船舶食品冷冻。
他们对制冷系统，机械相当精通。
另一源头就是医药化工。
各自侧重不同，往往就有矛盾。
形成的教育体系与制冷发展不匹配，特别是自动控制，电器上。

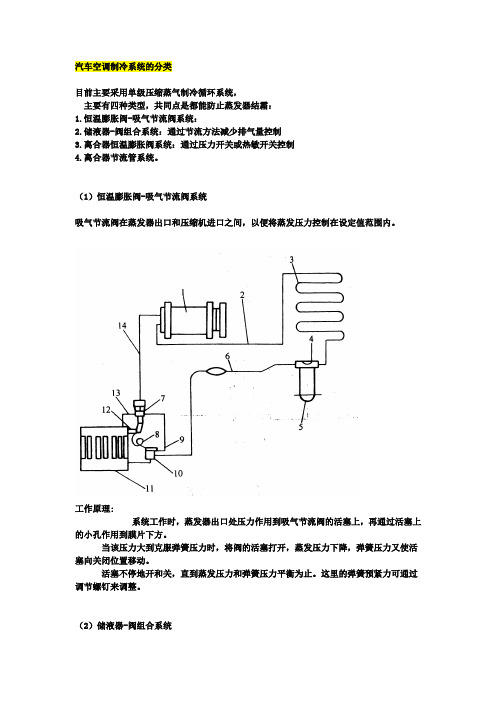

一汽车空调制冷系统的分类and汽车空调制冷系统的结构部件
汽车空调制冷系统的分类目前主要采用单级压缩蒸气制冷循环系统，主要有四种类型，共同点是都能防止蒸发器结霜：1.恒温膨胀阀-吸气节流阀系统：2.储液器-阀组合系统：通过节流方法减少排气量控制3.离合器恒温膨胀阀系统：通过压力开关或热敏开关控制4.离合器节流管系统。
（1）恒温膨胀阀-吸气节流阀系统吸气节流阀在蒸发器出口和压缩机进口之间，以便将蒸发压力控制在设定值范围内。
工作原理:系统工作时，蒸发器出口处压力作用到吸气节流阀的活塞上，再通过活塞上的小孔作用到膜片下方。
当该压力大到克服弹簧压力时，将阀的活塞打开，蒸发压力下降，弹簧压力又使活塞向关闭位置移动。
活塞不停地开和关，直到蒸发压力和弹簧压力平衡为止。
这里的弹簧预紧力可通过调节螺钉来调整。
（2）储液器-阀组合系统如图，是由吸气节流阀、热力膨胀阀、储液器/干燥器组成的一个整体部件，储液器-阀组合件与蒸发器进出口相连。
工作原理：系统工作时，液体制冷剂从冷凝器通过储液器-阀组合件流向蒸发器。
流入储液器-阀组合件的液体制冷剂降落到储液器底部，通过干燥剂除去水分后进入膨胀阀节流降压，再流向蒸发器。
从蒸发器返回的制冷剂蒸气流向吸气节流阀后，进入压缩机，吸气节流阀能控制蒸发压力稳定在规定值范围内。
（3）离合器节流管系统离合器节流管系统与离合器恒温膨胀阀系统不同之处在于，它用节流管代替了膨胀阀。
节流管结构简单，不易损坏。
但只能起节流降压作用，不能控制蒸发器的供液量，不能保证蒸发压力的稳定。
工作原理：汽车车速增加时，压缩机转速随之增加，蒸发压力降低，蒸发器表面结霜。
这时，压力开关或热敏开关切断离合器电源，使压缩机停机，待霜层融化后，压力开关或热敏开关又自动接通，压缩机开始运行。
蒸气压缩制冷系统主要由压缩机、冷凝器、液体膨胀装置和蒸发器等总成构成。
制冷系统工作时，制冷剂以不同的状态在这个密闭系统内循环流动，汽车空调系统的制冷循环流程如图制冷循环是由压缩、放热、节流和吸热四个过程组成。
制冷设备培训课件
第四节：制冷装置实际系统
一、直接供液制冷系统二、重力供液制冷系统三、氨泵供液制冷系统四、单级压缩机氟利昂制冷系统
一、直接供液制冷系统
空气分离器 蒸发 汽、液 压缩 油分 冷凝 贮氨 节流 器 分离器 机 离器 器 桶 阀 排液桶 集油器 紧急泄氨器
第一节：制冷原理
一、概述二、蒸汽压缩式制冷三、吸收式制冷循环工作原理
一、概述
何为制冷制冷技术分类制冷的主要方法
二、蒸汽压缩式制冷
蒸汽压缩式制冷过程卡诺循环与逆卡诺循环制冷工质的热力状态图和表热力状态图的应用
蒸汽压缩式制冷过程
冷凝器 Qk 3 节流阀 2 压缩机 4 1 蒸发器 Q0
三、吸收式制冷循环工作原理
吸收式制冷设备流程吸收式制冷循环过程吸收式制冷系统类型吸收器种类
吸收式制冷设备流程
1、发生器 1 2、冷凝器 3、节流阀 蒸汽 4、蒸发器6 7 4 5、吸收器 2 6、溶液泵 5 7、回流阀 冷却水 3
双级制冷循环的压焓图
lgP 7 5 Pk 4 6 Pm 3 2 8 0 1 x=0 P0 x=1 0 h蒸发制冷循环：0 – 1 – 2 – 3 – 4 – 5 – 7 – 8 – 0 中间冷却循环：3 – 4 – 5 – 6 – 3
二、重力供液制冷系统
汽、液 空气分离器 分离器 蒸发 压缩 油分 冷凝 贮氨 节流 器 机 离器 器 桶 阀 排液桶 集油器 紧急泄氨器
吸收式制冷系统类型
1、氨液—水 制冷温度低（- 45℃），制取- 15℃的 1Kcal冷量，发生器中消耗2Kcal的热量； 用作发生器的热源温度：90 ～170℃。2、水—溴化锂 制冷温度大于0℃，在高真空度下工作， 可利用60℃的低温热源进行工作。
制冷原理
流量减小，蒸发温度会发生升高，单位制冷量变大，单位耗功较少，COP增大流量增大，蒸发温度降低，单位制冷量变小，单位耗功增大，COP减少！螺杆式冷水机组螺杆冷水机组主要由螺杆压缩机、冷凝器、蒸发器、膨胀阀及电控系统组成。
水冷单螺杆冷水机组制冷原图如下：螺杆式冷水机原理：螺杆式冷水机因其关键部件-压缩机采用螺杆式故名螺杆式冷水机，机组由由蒸发器出来的状态为的气体冷媒；经压缩机绝热压缩以后，变成高温高压状态。
被压缩后的气体冷媒，在冷凝器中，等压冷却冷凝，经冷凝后变化成液态冷媒，再经节流阀膨胀到低压，变成气液混合物。
其中低温低压下的液态冷媒，在蒸发器中吸收被冷物质的热量，重新变成气态冷媒。
气态冷媒经管道重新进入压缩机，开始新的循环。
这就是冷冻循环的四个过程。
也是螺杆式冷水机的主要工作原理。
冷水机制冷剂循环系统：蒸发器中的液态制冷剂吸收水中的热量并开始蒸发，最终制冷剂与水之间形成一定的温度差，液态制冷剂亦完全蒸发变为气态后被压缩机吸入并压缩（压力和温度增加）,气态制冷剂通过冷凝器（风冷/水冷）吸收热量，凝结成液体，通过热力膨胀阀（或毛细管）节流后变成低温低压制冷剂进入蒸发器，完成制冷剂循环过程。
冷水机制冷系统基本组成：压缩机：压缩机是整个制冷系统中的核心部件，也是制冷剂压缩的动力之源。
它的作用是将输入的电能转化为机械能，将制冷剂压缩。
冷凝器：在制冷过程中冷凝器起着输出热能并使制冷剂得以冷凝的作用。
从制冷压缩机排出的高压过热蒸气进入冷凝器后，将其在工作过程吸收的全部热量，其中包括从蒸发器和制冷压缩机中以及在管道内所吸收的热量都传递给周围介质（水或空气）带走；制冷剂高压过热蒸气重新凝结成液体。
（根据冷却介质和冷却方式的不同，冷凝器可分为三类：水冷式冷凝器、风冷式冷凝器、蒸发式冷凝器。
）贮液器：贮液器安装在冷凝器之后，与冷凝器的排液管是直接连通的。
冷凝器的制冷剂液体应畅通无阻地流入贮液器内，这样就可以充分利用冷凝器的冷却面积。
第六章空气调节讲解
第六章空气调节空气调节是一门采用人工方法，创造和保持满足一定温度、相对湿度、洁净度、气流速度等参数要求的室内空气环境的科学技术。
空调技术在促进国民经济和科学技术的发展、提高人们的物质文化生活水平等方面都具有重要的作用。
第一节空调系统的组成和分类一、空调系统的组成空调系统是指需要采用空调技术来实现的具有一定温、湿度等参数要求的室内空间及所使用的各种设备的总称。
如图6-1所示，空调系统由下面几部分组成：图6-1 空调系统原理图1.空调房间或空调区空调房间对温度和湿度的要求，通常用空调基数和空调精度两组指标来规定。
空调基数是指室内空气所要求的基准温度和基准相对湿度，空调精度是指在空调房间内温度，相对湿度允许的波动范围。
例如在N=20±1ºC和N=50±10%中，20ºC和50%是空调基数，±1ºC和±10%是空调精度。
空调系统根据服务对象的不同，可分为工艺性空调和舒适性空调。
工艺性空调是为工业生产或科学研究服务的空调，其室内空气参数主要是按照生产工艺或科学研究对工作区温、湿度的特殊要求确定，同时兼顾人体热舒适的要求。
而舒适性空调的任务是创造一个舒适的室内空气环境，其室内空气参数主要是根据满足人体热舒适的需求确定，对空调精度没有严格的要求。
2.空气的处理设备由各种对空气进行加热、冷却、加湿、减湿、净化等处理的设备组成。
3.空气的输送和分配设施主要由输送和分配空气的送、回风机，送、回风管，送、回风口等设备组成。
4.处理空气所需要的冷热源指为空气处理提供冷量和热量的设备，如锅炉房、冷冻站、冷水机组等。
5.消声和减振设备消声和减振设备有消声器和减振器等。
二、空调系统的分类随着空调技术的发展和新空调设备的不断推出，空调系统的种类也日益增多，空调系统的分类方法也很多，如按处理空气的来源不同分、按输送承担空调负荷的介质不同分等。
我们这里重点介绍按空气处理设备的设置不同分，有集中式空调系统、半集中式空调系统和分散式空调系统。
制冷系统原理及基础知识
工作原理
蒸发冷凝循环系统，压缩机，冷凝器，制冷剂， 蒸发器，扩散阀
基础知识
选择制冷剂，能效比与能源消耗，维护和保养， 常见故障和解决方法
制冷系统原理及基础知识
工作原理 基础知识
蒸发冷凝循环系统 压缩机 冷凝器 制冷剂 蒸发器 扩散阀
选择制冷剂 能效比与能源消耗 维护和保养 常见故障和解决方法
制冷系统原理及基础知识
制冷系统原理及基础知识
在本节中，我们将介绍制冷系统的工作原理、主要组成部分以及蒸发冷凝循 环系统。还将探讨制冷剂的选择、能效比与能源消耗以及制冷系统的维护和 保养。让我们开始吧！
工作原理
1 蒸发冷凝循环系统
制冷系统的核心是蒸发冷凝循环系统，通过 制冷剂在蒸发器和冷凝器之间循环流动来实 现制冷效果。
扩散阀
扩散阀控制制冷剂的流量，使其能够在蒸发器和冷 凝器之间形成合适的压力差。
制冷系统的运行原理
1
冷凝
2
高压气体通过冷凝器冷却成高压液体。
3
蒸发
4
低压制冷剂通过蒸发器吸热变成低压蒸 发汽体。
压缩
压缩机将低压制冷剂气体压缩成高压气 体。
膨胀
高压液体通过扩散阀过渡到低压状态， 形成低压制冷剂。
制冷系统原理及基础知识
2 压缩机
压缩机是制冷系统的关键组件，负责将制冷 剂压缩成高压气态，使其能够释放热量。
3 冷凝器
冷凝器将压缩机排出的高温高压气体冷却成 液体，释放热量到外部环境。
4 制冷剂
制冷剂是用于传递热量的介质，常见的制冷 剂包括氟利昂和氨气等。
基础知识
1 制冷剂的选择
选择合适的制冷剂对于制冷系统的性能和环 保性都非常重要。
1
制冷系统介绍
制冷系统介绍制冷系统是一种将热量从一个地方转移到另一个地方的技术，以实现降低温度的目的。
它被广泛应用于各种领域，包括家庭、商业和工业。
制冷系统的基本原理是利用热力学的循环过程将热量从一个物体或空间中吸收，然后将其释放到另一个物体或空间中。
这个过程涉及到四个主要的组件：蒸发器、压缩机、冷凝器和节流阀。
制冷系统通过蒸发器从待制冷物体或空间中吸收热量。
在蒸发器中，制冷剂（如氨气或氟利昂）从液体态变为气体态，吸收周围环境的热量，从而使物体或空间的温度降低。
接下来，气体制冷剂被压缩机压缩成高压气体。
在这个过程中，制冷剂的温度和压力都会增加。
压缩机通常使用电动机驱动，通过机械压缩气体，增加其密度和温度。
然后，高温高压的气体制冷剂进入冷凝器，通过散热器散热。
冷凝器中的制冷剂被冷却并转化为液体态，同时释放出吸收的热量。
这个过程使制冷剂的温度降低，为下一个循环循环做准备。
制冷剂通过节流阀进入蒸发器，重新开始循环。
在节流阀的作用下，制冷剂的压力和温度降低，重复之前的吸热过程。
除了这四个主要组件之外，制冷系统还包括一些辅助组件和控制装置，如冷却塔、蓄冰装置、传感器和控制器等。
这些装置和组件协同工作，确保制冷系统的正常运行和高效性能。
制冷系统的应用广泛。
在家庭中，我们常见的冰箱和空调就是基于制冷系统工作的设备。
冰箱通过制冷系统将室内热量转移至冷凝器，实现食物的冷藏和保鲜。
空调系统则通过制冷系统将室内热量转移到室外，实现室内温度的控制和调节。
在商业和工业领域，制冷系统也发挥着重要的作用。
商业冷藏设备如冷柜和冷库，能够长时间储存食物和药品。
工业制冷系统则广泛应用于化工、制药、电子、食品加工等行业，为生产过程提供恒温和低温环境。
总的来说，制冷系统是一种重要的技术，可以实现温度的控制和调节。
它在各个领域都有广泛的应用，为我们的生活和工作带来了便利和舒适。
通过不断的创新和改进，制冷系统的效率和可靠性将继续提升，为人们创造更好的生活环境。
