通信架空光缆施工工艺工法
通信光缆接续工艺工法

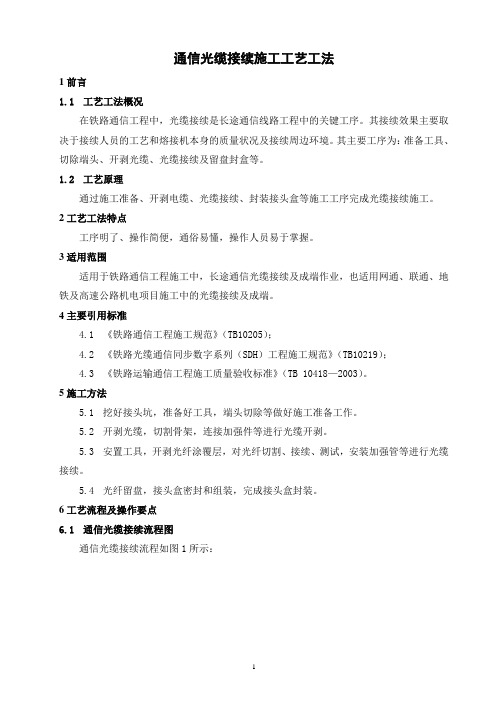

通信光缆接续施工工艺工法1前言1.1工艺工法概况在铁路通信工程中，光缆接续是长途通信线路工程中的关键工序。
其接续效果主要取决于接续人员的工艺和熔接机本身的质量状况及接续周边环境。
其主要工序为：准备工具、切除端头、开剥光缆、光缆接续及留盘封盒等。
1.2工艺原理通过施工准备、开剥电缆、光缆接续、封装接头盒等施工工序完成光缆接续施工。
2工艺工法特点工序明了、操作简便，通俗易懂，操作人员易于掌握。
3适用范围适用于铁路通信工程施工中，长途通信光缆接续及成端作业，也适用网通、联通、地铁及高速公路机电项目施工中的光缆接续及成端。
4主要引用标准4.1《铁路通信工程施工规范》（TB10205）；4.2《铁路光缆通信同步数字系列（SDH）工程施工规范》（TB10219）；4.3《铁路运输通信工程施工质量验收标准》（TB 10418—2003）。
5施工方法5.1挖好接头坑，准备好工具，端头切除等做好施工准备工作。
5.2开剥光缆，切割骨架，连接加强件等进行光缆开剥。
5.3安置工具，开剥光纤涂覆层，对光纤切割、接续、测试，安装加强管等进行光缆接续。
5.4光纤留盘，接头盒密封和组装，完成接头盒封装。
6工艺流程及操作要点6.1通信光缆接续流程图通信光缆接续流程如图1所示：图1 通信光缆接续顺序图6.2施工准备根据光缆程式挖好接头坑，放好工具，检点工具材料。
6.3光纤被覆层开剥6.3.1用酒精纱布擦拭清除光纤表面灰尘和油污。
6.3.2在光纤上串一个光纤接头加强管，并移至盘留板出口附近。
6.3.3用开剥钳剥除光纤被覆层，开剥长度按切剥刀说明书要求。
6.3.4用酒精纱布轻轻擦拭剥掉被覆层的位置。
6.4光纤的切割和接续6.4.1按照光纤切割刀使用说明书中切割刀使用方法对接续点光纤进行切割。
6.4.2切好的光纤端平放入熔接机V 型槽，沿V型槽小心放下磁性压板。
6.4.3观察两根光纤端面的质量及检查两根光纤是否处于两电极之间，如发现光纤端面有缺陷要重新切割。
架空光缆 施工方案
架空光缆施工方案架空光缆是指通过设置线杆或电缆桥架等设备，将光缆物理层绝缘导线、光缆电缆等线材悬挂在空中，而不用埋设在地下。
与地下光缆相比，架空光缆具有施工周期短、维护方便、成本低等优点。
下面是一份架空光缆施工方案，旨在帮助项目施工人员有效地实施光缆架空施工。
1. 前期准备工作1.1 项目概述：明确项目范围、特殊要求和交付时间等基本信息。
1.2 设计方案确认：对架空光缆的布线方案进行评估和确认，确保适应项目需求和环境特点。
1.3 物料准备：根据设计方案需求，准备光缆线材、导线、电杆、电缆桥架等物料，并确保其质量达到要求。
2. 施工步骤2.1 设计布线：根据设计方案，在施工现场进行实地勘查，确定光缆线路的悬挂路径、线杆数量和位置，并绘制出详细的施工图纸。
2.2 准备线材：根据实地勘查结果，将准备好的光缆线材进行剪切、连接和预处理，确保其长度和接头质量符合施工要求。
2.3 张设光缆：根据施工图纸，将预处理好的光缆线材悬挂在电杆的横担上，并利用绳索、卡子等固定设备将光缆与电杆牢固地连接起来，确保其正常运转和安全。
2.4 安装配套设备：根据实际需要，将光缆配线架、接头盒等配套设备安装在电杆上，并与光缆线材进行连接，完成光缆架空施工的基本框架。
2.5 连接导线：在光缆架空施工的过程中，根据需要，将必要的导线连接在光缆上，完成电源供电和信号传输的连接。
2.6 调试和测试：完成架空光缆施工后，进行相关设备的调试和测试，确保光缆的正常工作。
3. 安全措施3.1 施工现场安全：在施工期间，必须设置标示牌、警示线等安全设施，保证施工现场的安全，避免工人和过往车辆受到影响。
3.2 个人安全防护：施工人员必须佩戴符合标准的安全帽、防护鞋、防护眼镜等个人防护装备，确保工作安全。
3.3 设备检查：施工前要对使用的设备和工具进行检查，确保其安全可靠，避免发生故障和意外事故。
4. 后期维护4.1 定期检查：架空光缆施工完成后，定期对线杆、电缆桥架等设备进行检查，确保其牢固度和安全性。
通信光缆施工工艺与规范
通信光缆施工工艺与规范一、光缆施工工艺流程1.方案设计：在施工前，需要根据工程要求和实际情况进行方案设计，包括线路布线、选择合适的光缆和设备等。
2.材料采购：根据设计方案，采购所需的光缆、光缆接头、光纤等材料，并检查材料的质量和数量是否符合要求。
3.线路布线：根据设计方案，在施工区域进行线路布线，包括确定光缆的敷设路径和敷设方式。
4.打孔、管道预处理：在需要进行光缆敷设的地方，进行打孔和管道预处理，以便于光缆的顺利敷设和保护。
5.光缆敷设：使用专业工具和设备，将光缆沿着敷设路径仔细敷设，并注意保护光缆的弯曲半径，避免造成光缆损坏。
6.光缆接续：在光缆敷设完成后，进行光缆接头的安装和接续，确保信号传输的顺畅和稳定。
7.测试和调试：在光缆接续完成后，进行光缆的测试和调试，确保光缆的信号质量和传输性能符合要求。
8.防水、固定处理：对光缆进行防水和固定处理，以保护光缆不受外界环境的影响。
9.维护与检修：定期进行光缆的维护与检修，检查光缆的连接是否松动，光缆是否出现断裂等问题。
二、光缆施工规范1.安全规范：在施工过程中，必须遵守相关的安全规范和操作规程，佩戴好个人防护装备，确保施工人员的安全。
2.施工环境：施工现场应保持整洁，避免杂物堆积和火源等，确保施工环境的安全和整体效果。
3.直埋光缆：直埋光缆的敷设应按照相关规范进行，保持足够的覆土厚度，避免光缆受到外界压力或损坏。
4.架空光缆：架空光缆的敷设应保证光缆的拉力和张力，避免光缆的上下弯曲和折线弯曲，确保光缆的正常工作。
5.特殊环境处理：在特殊环境下（如高温、低温、潮湿等），需要根据情况采取相应的处理措施，确保光缆的正常工作。
6.接续处理：光缆接续时，要注意光缆的弯曲半径和接头的固定，避免光缆接头因外力而松动或破坏。
7.测量和测试：在光缆施工完成后，应进行光缆的测量和测试，确保光缆的质量和传输性能符合要求。
8.质量验收：施工结束后，应进行光缆的质量验收，确保施工质量符合相关规范和要求。
光缆架空敷设施工方案
光缆架空敷设施工方案1. 引言光缆是现代通信网络中基础设施之一，其敷设方式可以分为地下敷设和架空敷设。
本文将重点介绍光缆架空敷设的施工方案，包括施工前的准备工作、架设过程、验收标准等方面的内容。
2. 施工前准备工作2.1 设计方案确认在开始光缆架空敷设工作之前，需要对设计方案进行确认。
设计方案应包括光缆架设的路径、架设方式、钢管塔杆的选取等内容。
确认设计方案是为了确保施工过程中的顺利进行。
2.2 器材准备在开始施工之前，必须准备好所需的器材和工具。
通常包括以下几种：•架空光缆•钢管塔杆•钢丝绳•吊车或起重设备•植根套件（用于将钢管固定在地面）•架设工具（如钳子、扳手等）2.3 人员培训除了准备好所需的器材，施工团队的成员还需要接受相关的培训，了解光缆架设的基本原理、施工步骤、安全注意事项等内容。
培训可以提高施工团队的工作效率和施工质量，同时也可以确保施工过程中的安全。
3. 架设过程3.1 确定架设路径在开始架设光缆之前，需要确定光缆的架设路径。
架设路径应尽量避免障碍物，如高压电线、树木等，以确保光缆的安全性和可靠性。
3.2 钢管塔杆的设置根据设计方案，确定钢管塔杆的设置位置。
通常情况下，塔杆的间距应根据光缆的张力和所需的弧垂进行设置。
在设置塔杆时，需要使用植根套件将塔杆固定在地面上，以确保其稳定性。
3.3 架设钢丝绳并固定光缆在架设过程中，首先需要将钢丝绳固定在钢管塔杆上。
根据设计方案确定的钢丝绳长度，使用植根套件将钢丝绳固定在塔杆上。
然后，将光缆连接到钢丝绳上，并使用专用工具将其固定在钢丝绳上。
3.4 光缆张力的调整在完成光缆的固定后，需要调整光缆的张力。
光缆的张力应根据设计要求进行调整，以确保光缆的强度和稳定性。
3.5 验收测试在架设光缆完成后，需要进行验收测试。
验收测试应包括光缆的传输性能测试和力学性能测试。
传输性能测试可以通过发送和接收测试信号来检测光缆的传输质量。
力学性能测试可以通过施加力或拉力来测试光缆的强度和稳定性。
架空光缆工程施工工艺要求及图示
架空光缆工程模型之施工工艺要求及图示（示例）Turnkey 网络规划设计部二〇〇三年四月目录1 概述 (4)2 立电杆 (4)2.1 立杆一般要求 (4)2.2 电杆的埋深要求 (4)3 做拉线 (5)4 架设架空吊线 (7)5 架空光缆的敷设和接续 (7)5.1 基本施工方法及要求 (7)5.2相关施工工艺图示 (10)6 架空光缆的防雷接地 (13)7 中继段光路性能测试 (13)架空光缆工程施工工艺要求及图示（示例）1 概述架空光缆工程主要用于本地网中继线路工程、用户配线工程、接入网线路工程。
其主要工作范围如下：◎市区或郊外立电杆◎做拉线◎架设架空吊线◎敷设架空光缆◎光缆中继段测试◎做防雷地线2 立电杆2.1 立杆一般要求立9米以下水泥电杆或木电杆，在市区，最大杆距为40米，郊区最大杆距为50米。
杆坑和拉线坑的土质分为：综合土、软石、坚石。
综合土的构成是：普通土20%、硬土50%、沙砾土30%；软石由片石和风化石构成；坚石只能用爆破作业挖坑，或用人工挖坑。
对杆路立杆的基本要求是：直线路上的电杆要成一直线，杆根左右偏差不大于5㎝，前后偏差不超过30㎝；水泥杆倾斜不超过梢径的1/3，木杆倾斜不超过1/2梢径。
在松软土壤中立杆，为防止杆跟下沉，必须对杆根进行加固，加固方式应符合相关规范的要求。
2.2 电杆的埋深要求电杆的埋深见下表注：偏差要求：±5㎝3 做拉线电杆拉线对保证杆路的平直稳固，抗御不平衡外力起着至关重要的作用。
拉线的设置和做法应遵循以下的原则。
1每隔7个杆档（重负荷区域应适当缩短）做一处双侧拉线（防风拉线），每隔16—32个杆档，增加一处四方拉线（防凌拉线），终端杆、角杆及其它存在不平衡张力的电杆，都要装设拉线。
2架空线路的拉线一般在下面四种钢绞线中选取：7/2.0mm（每公里重180公斤）、7/2.2mm（每公里重221公斤）、7/2.6mm（每公里重300公斤）、7/3.0mm（每公里重400公斤）。
架空光缆施工方案
架空光缆施工方案
为了解决实际网络传输中容量瓶颈、网络延迟等问题，我们公司设计了一套架空光缆施工方案，以满足现代高速通信的需求。
首先，为了保证光缆的传输质量和速度，我们选择采用高品质的光缆材料。
我们将使用低损耗光纤、高阻尼材料和高护套材料，以减少光信号的损耗和外界的干扰。
其次，我们将光缆架空布设，以适应不同地形和环境条件。
我们会选择轻型、高强度的杆塔和支架，确保光缆的稳定性和安全性。
同时，我们会根据实际需求，合理规划光缆的走向和弯曲半径，避免信号衰减和光缆损伤。
为了减少工程施工难度和成本，我们还将采用预制光缆段的方式进行施工。
在工厂中，我们会根据实际需要预先制作好一定长度的光缆段，并进行光学性能测试。
在现场施工中，我们只需根据实际情况选择合适的光缆段进行连接，大大简化了施工过程。
此外，为了确保光缆的稳定性和可靠性，我们还将进行光缆的防护和监测。
我们会在光缆表面涂抹防水、防腐等涂层，以保护光缆不受湿气、腐蚀等外界因素的影响。
同时，我们会安装温度、压力等传感器，对光缆进行实时监测，及时发现并修复潜在问题。
最后，我们还将为光缆施工提供完善的验收和维护服务。
我们会对每一段光缆进行光学性能测试和质量验收，确保光缆的传
输质量达到规定标准。
对已铺设的光缆，我们将定期进行维护和保养，及时处理可能影响传输质量的故障。
综上所述，我们的架空光缆施工方案采用高品质材料、合理布设、预制光缆段、防护监测等措施，以确保光缆的稳定性、可靠性和传输质量。
同时，我们还提供完善的验收和维护服务，以保证客户的网络通信顺畅和高效。
光缆(地埋、架空)施工方案
地埋光缆施工方案1）径路复测以设计文件为依据，协同业主、监理对光缆径路进行复测，确定防护方式、数量、规格及施工方法。
确定光缆布放时卸车地点。
确定穿越公路、铁路的具体位置及施工方法。
2）单盘测试对照订货合同核对单盘光缆的规格程式和制造长度，出厂测试资料及合格证是否齐全。
外观检查：检查外包装有无破损，将外包装有严重损坏或外护层有损伤的重点进行检查。
光缆开盘后，确认A、B端并在盘上标注明确，用光时域反射仪测试光缆长度。
在1310nm、1550nm双窗口测试单盘光缆光纤损耗、每公里平均损耗及背向散射曲线的均匀性。
同时提前一天通知旁站监理工程师进行旁站，签认测试记录表。
3）光缆配盘首先应该综合单盘测试资料，单模光纤按模场直径差别最小配盘。
根据目前光缆制造技术，如采购方无特殊要求，工厂在成缆时，一般制成2km的标准盘，配盘时应重点考虑光纤的光学特性和几何特性。
由于光纤拉制时可制成几十公里乃至上百公里的光纤，所以在成缆后，相邻出厂编号光缆内部光纤的光学特性和几何特性比较接近，配盘时最好按光缆的出厂编号顺序配盘。
将合格的单盘测试有关数据填写在配盘卡片上。
配盘卡填写好后，按配盘原则及技术要求，排列单盘光缆的顺序。
根据径路复测台帐光缆沟长和所规定的各项预留长度，核算所配光缆的实际用长度，并在径路图上找出光缆接头点，接头位置尽量避免落在河床、水渠、坟地及其他障碍物上，若配盘盘长过长、过短或落在障碍物上，应进行适当调整。
配好的光缆进行一次全面检查，检查无误后，将配好的光缆卡片，从中继段的A端向B端编号，按顺序粘好，编制配盘表作为光缆敷设的施工资料。
4）光电缆沟的开挖开挖前，使用地下电缆探测仪进行径路探测，以防挖坏既有管线。
沿划刷白线进行开挖，沟底平直顺滑，开挖深度满足要求。
采用人工开挖，过轨、过道采用液压顶管方式通过，并提前预埋防护钢管。
区间光缆施工采取人工和机械开挖方式，站场光、电缆采用人工开挖方式。
严格按照复测路径白线标记开挖，电缆沟的转弯半径不小于光缆直径的20倍，沟底平整，保证沟底宽度在30～40cm之间。
架空工程工艺图解
未完…………….
更多精练易懂的施工图解及动画讲解视频，通信与广电实务的宝贵资料，纯干货，请联系
QQ：2877464382
小店：
/item.htm?id=43881165601
本店特色：
1、不同于一般培训机构或网上流传的精华考点总结（九阴真经）
2、秒记口诀（利用天马行空的联想，帮助记忆）
3、各种施工动画讲解视频，生动形象，让专业名词不再是障碍，易于记忆。
4、线路工程、管道工程、设备安装工程的工艺图解，图文并茂，展现施工流
程，让你彻底抛弃繁琐冗长的文字。
5、案例专题分析（双代号网络图，工期费用索赔，线路工程，管道工程，设
备安装工程等专题）。
6、网络辅导。
购买后会被邀请加入内部VIP培训群，学习过程中有疑问可随
时提出，亦可一对一交流，店主也会一直与考友共同学习，争取随时解答各老友的疑问。
7、各大培训机构的讲课视频及押题（张毅、袁立云、张永刚等），2014的视
频全部齐全，2015的视频会陆续更新。
8、附送公共课各培训机构视频课件资料！。
光缆工程施工工艺(3篇)
第1篇一、工程准备1. 施工图纸审核：对施工图纸进行仔细审核，确保施工图纸的准确性和完整性。
2. 材料设备准备：根据施工图纸要求，准备光缆、连接器、接头盒、光缆架、支撑架等材料设备。
3. 施工人员培训：对施工人员进行技术培训，确保施工人员掌握光缆施工工艺和操作规程。
4. 施工现场准备：清理施工现场，确保施工环境安全、整洁。
二、光缆敷设1. 光缆敷设前，先进行光缆路由测量，核对光缆路由走向、敷设方式及接头位置。
2. 光缆敷设过程中，预留足够的光缆长度，以便于后续的接头和维修。
3. 光缆敷设时，注意光缆的弯曲半径，避免过度弯曲导致光缆损坏。
4. 光缆敷设过程中，光缆的端头应保持整齐，避免缠绕。
5. 光缆敷设完成后，进行光缆外观检查，确保光缆无损伤。
三、接头制作与熔接1. 接头制作：根据光缆规格，制作相应的接头。
2. 熔接：使用熔接机对光缆接头进行熔接，确保熔接质量。
3. 熔接完成后，对熔接点进行外观检查，确保熔接点无气泡、杂质等缺陷。
4. 熔接完成后，对熔接点进行光纤衰减测试，确保熔接点衰减符合要求。
四、光缆连接与测试1. 光缆连接：将熔接好的光缆接头连接到接头盒中。
2. 光缆测试：使用光纤测试仪对光缆进行测试，包括光纤衰减、长度、损耗等参数。
3. 测试完成后，对测试结果进行分析，确保光缆性能符合设计要求。
五、光缆架设与支撑1. 光缆架设：根据设计要求，将光缆架设到光缆架上。
2. 支撑：使用支撑架对光缆进行固定，确保光缆在架设过程中稳定。
3. 光缆架设完成后，对光缆进行外观检查，确保光缆无损伤。
六、工程验收1. 施工完成后，对光缆工程进行验收，包括材料、设备、施工工艺、测试结果等方面。
2. 验收合格后，填写工程验收报告，办理工程移交手续。
3. 对验收不合格的工程，及时进行整改，直至合格。
总之，光缆工程施工工艺要求严格，施工过程中需严格按照施工规范和操作规程进行。
确保光缆工程的质量和可靠性，为我国信息通信事业的发展提供有力保障。
架空光缆施工方案
架空光缆施工方案架空光缆施工方案一、施工准备1. 确定施工区域：根据光缆敷设的需求和施工环境的条件，选择合适的区域进行施工。
2. 编制施工方案：根据实际情况，制定详细的施工方案，包括施工路线、施工工艺等。
3. 采购材料工具：根据光缆敷设的需要，采购光缆、支架、各种配件和施工工具。
4. 安排施工人员：根据工程的规模和施工进度，合理安排施工人员，确保施工工作的顺利进行。
二、施工过程1. 光缆测量：根据施工方案，确定光缆的敷设路径和长度，进行测量，并标记好敷设的位置。
2. 安装支架：根据测量结果和施工方案，选择合适的位置搭建支架，确保光缆的安全敷设。
3. 敷设光缆：将光缆从一个支架开始，沿着预定的路线逐段敷设，确保光缆的拉力和弯曲半径满足要求。
4. 固定光缆：在光缆敷设结束后，使用固定件将光缆固定在支架上，避免光缆松动或偏移。
5. 连接光缆：根据光缆接头盒的安装位置，对两个光缆进行焊接或插接，确保信号的传输质量。
6. 终端处理：根据施工方案的要求，对光缆的终端进行处理，包括切割光缆、安装光纤接头等。
7. 测试验收：在施工结束后，对光缆进行测试，确保连接质量和传输性能符合要求。
三、施工安全1. 抢修措施：针对架空光缆施工可能遇到的突发情况，制定抢修方案，确保及时修复光缆故障。
2. 安全防护：在施工过程中，要加强对施工人员的安全教育，严格遵守施工现场的安全规定，确保施工安全。
3. 环境保护：在施工过程中，要保护好周围的环境，避免对周围的生态环境造成破坏或污染。
四、施工质量控制1. 施工现场管理：对施工现场进行严密的管理，确保施工过程的顺利进行。
2. 施工记录和验收：对施工过程进行详细记录，包括施工进度、施工质量等，进行验收，确保施工质量的有效控制。
3. 施工标准：按照相关的施工规范和标准进行施工，确保光缆敷设的质量和性能。
五、施工总结1. 施工总结：在施工结束后，对整个施工过程进行总结，总结出施工中存在的问题和解决措施，为以后的施工工作提供经验。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
百度文库 - 让每个人平等地提升自我 1 通信架空光缆施工工艺工法 1 前言 1.1 工艺工法概况 架空光缆施工广泛使用在通信、电信、广电等领域，是整个通信系统施工的基础。掌握好通信架空光缆的施工技术和施工工艺，对架空光缆的快速、标准化施工具有较好的指导意义及经济价值。其主要工序有：杆路测量、挖坑立杆、架空吊线、光缆敷设等。 1.2 工艺原理 通过杆路测量、立杆、架空吊线、光缆单盘测试、敷设、接续、中继段测试和线路整修等完成施工。 2 工艺工法特点 工序明了、操作简便，通俗易懂，操作人员易于掌握。 3 适用范围 本工艺适用于：铁路通信工程、电信通信、广电通信等。 4 主要技术标准（现行） 本地网通信线路工程验收规范（YD5051）。 5 施工方法 5.1 对要施工的线路进行杆路测量。 5.2 依据测量位置画线、挖坑、立杆、回填土、安装避雷线和地线、并进行号杆等。 5.3 进行包括上抱箍、夹板、布防吊线等架空吊线作业。 5.4 光缆进行单盘测试、敷设、接续等施工作业。 5.5 中继段光纤进行全程测试，并进行线路整修。 6 工艺流程及操作要点 6.1 通信系统架空光缆施工的流程图 通信系统架空光缆施工的流程如图1所示：
开始杆路测量进货检验立杆架空吊线光缆单盘测试光缆敷设光缆接续光缆中继段测试线路整修结束 图1 通信系统架空光缆施工顺序图 6.2 杆路测量 6.2.1 新杆路测量 1 根据施工图规定的径路测量，遇特殊情况需改变径路，应以设计单位签发的工程变百度文库 - 让每个人平等地提升自我 2 更通知书为依据。 2 径路测量技术要求 安全稳固、避开洪水冲淹、沼泽、淤泥地段；病害地段(如滑坡、塌方等)；严重化学腐蚀地区、规划地区等；少占农田、少砍伐树木，尽量避开经济林木；施工、维护方便；节约投资、器材。 3 转角 架空光缆线路转角杆两侧的杆距尽量保持相等，而且选择转角杆时要考虑到拉线设置是否方便，转角杆的角深一般不大于15m（标准杆距为50m时），可采用连续转角，不同方向的转角杆中间应设一根及一根以上的直线杆。特殊困难地段亦可采用直角转角；转角杆不得作接续杆、长杆距杆、跨越杆，并尽量避免作坡度变更杆。 4 坡度变更 一般坡度变更值不大于1/25杆距，按测量前进方向，某电杆出土面与它相邻的后方电杆出土面的高度差即为n号电杆的地形差，高者为正，低者为负，坡度变更值为：M(n)＝(hn/Sn)-［h(n+1)/S(n+1)］，其中hn为n号杆的杆顶差, h(n+1)为(n+1)号杆的杆顶差(或n号杆的附加杆的杆顶差), Sn为(n-1)号至n号间的杆距，S(n+1)为n号至(n+1)号间的杆距。M(n)>0时，该电杆为压档杆，M(n)<0时，该电杆为吊档杆。 5 长杆距 杆距在60m以上时为长杆距，长杆距杆应为直线杆。 6 建筑限界 应符合YD5051《本地网通信线路工程验收规范》附录E、F、G、J的规定，一般情况下，杆路距规划的等级公路限界边不小于15m，与其它杆路的平行间距不小于一个杆高的距离（一般为8m）。 7 跨越 (1) 当杆路跨越铁路、公路、通信线、广电线时,要求交越角度不小于45°，地形困难时，不小于30°； (2) 跨越电力线路时，一般为90°，地形困难时，不小于45°。通过大桥既有通信支架时，不允许在已建成的桥梁的梁上、墩上打眼埋设。 8 测量方式 (1) 直线测量，用经纬仪测量时，将经纬仪支好摆平，望远镜中的十字线对准大标旗后，固定上、下盘，便可开始测量，量距人员每丈量一档杆距，竖标杆的人员听从经纬仪人员的指挥，将标杆竖于正确位置上，随后将标桩打在杆位上，标桩上要有杆号标记，已百度文库 - 让每个人平等地提升自我 3 经测定的杆位上不留标杆。 (2) 测量角深时，通过转角点向前后两个杆之间的连线作中线，中线长即为角深。 6.2.2 旧杆路测量 对照设计图现场核对既有杆的杆路、杆号、数量、杆高、杆距、埋深、仰俯角坡度变更值、转角角深、既有线缆情况、Ｈ杆的杆数、跨越河流、房屋、电力线及变压器的次数和方式，确定拉线及辅助吊线的增设，吊线抱箍、拉线抱箍及光缆的挂设位置，吊线与其他建筑物的最小垂直净距，杆身有无明显的裂纹、破洞、烂身、前趴后仰、侧倾等，确定要补强的措施。 6.2.3 线路调查 调查沿线地形地貌、交通气候、当地劳动力情况，电杆、钢绞线、光缆的大运地点及布放方式。 6.2.4 记录测量台帐 1 画出与施工有关的铁路、河流、公路、电力线、通信线、广电线以及其它建筑物等。 2 画出电杆形状：单杆、单接杆、双接杆、Ｈ杆、三角杆等。 3 标出杆号、杆高、土质、加固、地线等。 4 标出拉线程式、类型、长度、数量等。 5 地形差、杆距、埋深、角深等记录到小数点后第一位，第二位四舍五入。 6.3 进货检验 对照运单检查物资型号、数量、规格、包装、标记、生产日期、合格证、配件、出厂测试记录，光缆缆身外观有无破损、压扁、电杆长度、杆身有无裂纹、破洞、烂身，钢绞线应无锈蚀、断股、跳股、松股、断头、伤痕现象，并要求弹力均匀，钢绞线、抱箍、夹板、地锚钢柄、拉线衬环、光缆挂钩、光缆盘留架、金具配件均要求热镀锌，镀锌应光滑均匀，不得有生锈、脱皮、起皮、锌泡和明显锌渣、锌瘤，各种穿钉丝扣完整。 6.4 立杆 6.4.1 挖杆坑 7m、8m、9m、10m、12m电杆杆坑深在中、轻负荷区（普通土）时分别为1.3m、1.5m、1.6m、1.7m、2.1m，水田、湿地相应加深0.1m，12m以上的特殊电杆的坑深按设计文件规定实施。杆坑位置按照标桩位置挖掘，坑壁挺直、坑底平整，转角杆的杆坑必须向合成张力方向内移100～150mm。 6.4.2 立杆 在平原、丘陵地区，竖立一般长度的电杆，采用绞车、扳杆方法；竖立较长的电杆及百度文库 - 让每个人平等地提升自我 4 Ｈ杆时，采用绞车加滑车的方法；在地势恶劣的山区，采用滑车、扳杆、卡杆（梢木）等工具，人力牵引滑车立杆，并适当增加兜绳；在地形平坦、无农作物的地段或公路边，可采用吊车立杆。 6.4.3 填土夯实 电杆扶正后，分层填土夯实，杆根周围培成圆锥形土堆，高于地面200～300mm。 6.4.4 电杆加固 1 拉线标准 下列电杆必须采用拉线加固，俯角杆及不便使用拉线的处所可使用撑杆：中间杆、角杆、分歧杆、引入杆、仰角、俯角及坡上电杆、跨越杆、长杆距杆。 2 测量拉线 (1) 角杆拉线应装在吊线合成张力的反侧。 (2) 侧面拉线(风暴拉线)应装在线路进行方向的两侧，与线路垂直，顺线路的拉线应装在线路中心线上，防凌杆要装设四方拉线；仰角杆的坡度变更值大于1/10杆距时，若为单面坡度变更，则采用仰角拉线加固，若为双面坡度变更，则采用一付对面拉线加固。 (3) 拉线距高比宜为1(设计另有规定除外)，拉线测量完毕，将标桩打在地锚出土点处。 3 拉线地锚 拉线地锚用水泥（钢筋混凝土）拉线盘或油浸横木，一般地锚出土长度为600mm，允许偏差小于+50mm至-300mm；拉线地锚的实际出土点与正确出土点之间的偏差不大于50mm；埋设拉线地锚的出土斜槽应与拉线上把成直线，不得有扛、顶现象；拉线中把与地锚连接处应按拉线程式加装拉线衬环，衬环应装在拉线回弯处。 4 拉线制作 (1) 先预制拉线上把，上把的扎固方法分三种：另缠法、夹板法、卡固法。 (2) 拉线抱箍的高度，一般距杆顶不小于500mm。 (3) 预制拉线上把前，先从测量台帐中提供出拉线制作表，裁出白布带条，用红色粗油笔在条上写出杆号、总长度，再逐条裁出拉线，并一一绑上白布带条，将制作好的拉线盘圈堆放整齐。 (4)拉线中把制作，分两种方法：缠扎法、加固法。 (5) 高桩拉线由高桩及正、付拉线组成，正拉线距地面不得小于5m，高桩拉线的方位应与拉线相同，其付拉线、拉桩中心线、正拉线、电杆中心线应成一直线，其中任一点的最大左、右偏差不得超过50mm。 百度文库 - 让每个人平等地提升自我 5 5 撑杆加固 撑杆的装设位置为：角杆撑杆应装在线路平分转弯内角，抗风撑杆垂直于线路方向，终端撑杆应平行线路方向，俯角撑杆应顺线路方向，撑杆均应装在最末层吊线下约100mm处，光缆线路终端杆设撑杆时必须在终端杆前1～2棵杆上做泄力拉线。 6 坡上电杆加固 电杆连续立在山坡上，相邻两杆杆顶差大于2/10杆距且立在坡上的电杆数不超过5棵时，只加固坡顶上的电杆，超过5棵时，坡顶上的两棵电杆及每第5棵电杆均应加固。 7 其他加固措施 (1)严寒地带一般采取回填砂石的方法加固；松软土壤和沼泽地带一般在坑底及电杆四周加垫片石加固，必要时用水泥浆灌注或打桩加固；在河中立杆，应采用打桩法，将电杆接于打入河底的桩上，并设防护木桩；在陡坡地段及容易被水冲刷地点埋设电杆、撑杆、拉线时，应采取土木栅保护墩及保护圈方法加固； (2) 电杆、拉线埋设在可能被车、或行人碰触处所时，应设电杆护桩，拉线竹筒保护桩或木保护桩。 8 电杆防腐 水泥电杆的防腐，在含有盐、碱、酸性土壤地带，电杆埋入土中部分及地面上500mm处涂抹两次热沥清。 6.4.5 避雷线和地线 1 装设避雷线 (1) 电杆一般遇有下列情况之一的应装设避雷线：市区线路装有20对以上的分线设备或装设交接箱，再生中继器等的电杆，但在电杆周围10m 范围内有高于电杆的建（构）筑物时可不装避雷线；角深大于1m的角杆和直线路上每隔5～10棵杆，应装设避雷线一处；架空通信线路与10kv以上高压输电线路交越的两侧电杆；曾受雷击的电杆。 (2) 避雷线装设方法：水泥电杆有预留避雷线穿钉的，应从穿钉螺母向上引出一根ф4.0mm的钢线并应高出杆顶100mm，在杆根部的地线穿钉螺母处接出ф4.0mm钢线入地；无预留避雷线穿钉的水泥电杆，用ф4.0mm钢线从杆洞中引出杆顶100mm，然后延伸到地下，避雷线做完后需用水泥将杆顶破口处封住；利用拉线做避雷线时，将ф4.0mm钢线压入拉线抱箍内，然后贴电杆表面向上伸出杆顶100mm，中间用ф3.0mm钢线绕4圈扎固2道，间隔500mm。 (3) 避雷线的地下延伸线部分应埋在离地面700mm以下，延伸线（ф4.0mm）的接地电阻要求：一般电杆避雷线在80～200Ω间，延伸线长度为1～5m；与10kv电力线交越杆
