电梯无脚手架安装施工方案
无机房电梯搭建脚手架
一、无机房电梯搭建脚手架组装脚手架架框：是固定脚手架工法的一种，电梯工程是根据下列简图进行组装，参见图3-1。
*组装时的注意事项1脚手架的搭设必须由土建公司按《建筑安装工程脚手架安全技术操作规程施工》。
2搭设前必须根据井道放线图及安装图参照各种部件在井道内的安装位置和施工时的操作距离，例如主副导轨安装位置以及限速器钢丝绳、厅门、电线管槽等的安装位置和距离，进行全盘考虑，确定脚手架的平面布置图3-1 脚手架搭建示意图3脚手架应安全稳固，应用扣件将钢管固定牢靠。
其承载能力不应小于2500N/ｍ2，单井道脚手架可采用井字形式，参见图3－2，组合式电梯的脚手架也可采用双井字形组式。
图3-2 左置无机房单井字脚手架平面图4脚手立管最高点位于井道顶下面1.5～1.7米为宜，以便稳放样板。
顶层脚手架立管最好用四根短管，拆除此管后，余下的立管顶点应在最高层牛腿下面500mm处，以便于轿厢组装，参见图3－3。
5脚手架横管的间隔以1200～1400mm为宜。
(1)为便于安装作业，每层厅门牛腿下面200～400mm处应设一档横管，参见图3－4，两档横管之间应加装一档横管，便于上下攀登。
(2)脚手架每档最少铺三分之二的脚手板，各层交错铺板，以减少坠落危险。
(3)脚手板两端探出排管150～200mm，并与排管用8＃镀锌铁丝绑牢。
6当采用竹制脚手架并在井道内使用电焊时，其附近蔑子捆扎连接处应用Φ1.2 mm镀锌铁丝捆扎结实，焊接中与焊接完毕后应特别注意检查在井道内各处有无起火隐患，还应设有临时的灭火措施。
7脚手架搭设完毕，须经安装人员全面仔细的检查，合格后方可使用。
图3-3图3-4 单井字脚手架立面图二、放样（一）样板制作1、准备样板用的木料1放样木料要求1）样架用木料应为干燥、韧性强、能长期工作而不易变形、四面刨平、互成直角的硬质木料。
2）样板木尺寸，参见图4-1。
宽度不小于100mm，厚度不小于50mm，随着跨度增加，样板厚度相应增加。
电梯无脚手架施工安全管理注意事项

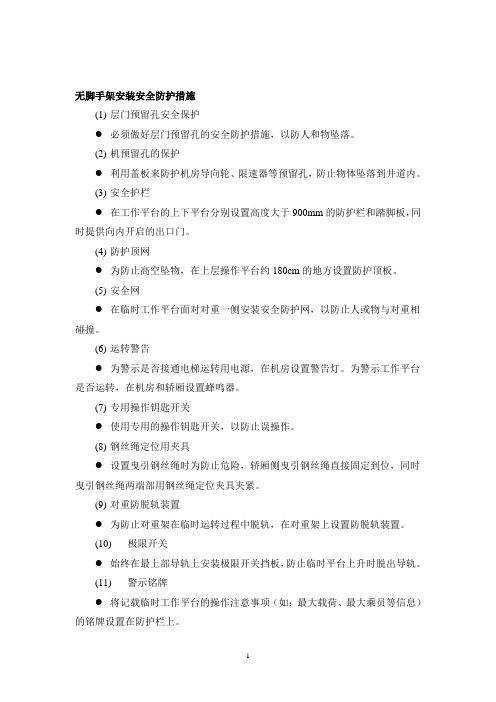

无脚手架安装安全防护措施
(1)层门预留孔安全保护
●必须做好层门预留孔的安全防护措施，以防人和物坠落。
(2)机预留孔的保护
●利用盖板来防护机房导向轮、限速器等预留孔，防止物体坠落到井道内。
(3)安全护栏
●在工作平台的上下平台分别设置高度大于900mm的防护栏和踏脚板，同时提供向内开启的出口门。
(4)防护顶网
●为防止高空坠物，在上层操作平台约180cm的地方设置防护顶板。
(5)安全网
●在临时工作平台面对对重一侧安装安全防护网，以防止人或物与对重相碰撞。
(6)运转警告
●为警示是否接通电梯运转用电源，在机房设置警告灯。
为警示工作平台是否运转，在机房和轿厢设置蜂鸣器。
(7)专用操作钥匙开关
●使用专用的操作钥匙开关，以防止误操作。
(8)钢丝绳定位用夹具
●设置曳引钢丝绳时为防止危险，轿厢侧曳引钢丝绳直接固定到位，同时曳引钢丝绳两端部用钢丝绳定位夹具夹紧。
(9)对重防脱轨装置
●为防止对重架在临时运转过程中脱轨，在对重架上设置防脱轨装置。
(10)极限开关
●始终在最上部导轨上安装极限开关挡板，防止临时平台上升时脱出导轨。
(11)警示铭牌
●将记载临时工作平台的操作注意事项（如：最大载荷、最大乘员等信息）的铭牌设置在防护栏上。
(12)培训教育
对实施无脚手架安装的操作人员必须进行技术培训以及安全教育。
电梯安装的无脚手架施工技术
验结果进行轿架的拼装， 包括安装轿顶横粱以及安全钳契块拉杆， 安
一
．
（ 三） 机房设备安装。 机房设备安装主要包括曳引机， 控制柜、
限 速 器、 绳 头 板 以及各 类 机房 配 线 。 同时 进行 底坑 设 备 的安 装 ， 包 括 缓冲器、 限速器钢丝绳张紧装置等设备。 这两个安装过程可以同时或 者颠倒进行， 但同时安装时必须将机房的空洞全部堵封严密。 （ 四） 安装 轿 架平 台。 首先应 以机 房 夹 层或 者楼 面上 的两条 门线 为 基准 ， 检 查井 道 的尺寸是 否符 合规 范 。 确认 无 误 后 ， 确 定 顶样 架 的 位 置并挂 放 导轨 面 准线 。 在底 坑 搭设 脚手 架 至首层地 面， 然 后安 装 并 调好 首段导 轨 ， 首 段导轨 的长 度不应低 于４ ｍ。 根据 合格 轿厢导 轨 的校
部， 同时 检 查对 重架 以及 轿厢 架的 钢丝 绳安 装是 否 可靠 ， 有 否出现钢 丝绳脱槽或互绞情况 ， 确保施工安全。 在安装平台接近顶层时， 如顶 层平 台与井 道顶 部有 干涉 ， 可 暂 将顶 层平 台拆 除 。 导轨 安装 调 整完毕 后， 由上 至下安 装层 门相关 设备， 并进行 井道布 线。 最后将 平台拆 除 ， 安装 轿厢 壁 板和 轿顶 。 层门 设备 的安 装可 与导 轨 的安 装 同时进 行， 可 ＿直 由下至 上 ， 但 操作 时须 注意 安装 平台 的载重 ， 不 能超 重。 完 成上 述 操作并 确保 无误 以后 ， 进行 空载 测试 。 ＝． 无脚手架电梯安装技术的优点 （ 一） 降低安装成本。 传统的电梯安装技术需要在电梯井道中安 装布设大量的脚手架， 工程成本较高 。 而无脚手架电梯安装技术不 仅减 少了脚 手 架 的成 本 费用 ， 并且 减少 了脚手 架 的运 输 、 安装、 拆除 及保存 等 费 用 ， 大 大 节省 了工程 成 本 。 同时 ， 减少 脚手 架 安装 及 拆 卸 环节 就减 少了大 量 的小工 ， 在 电梯安 装过 程 中更加 强调安 装 工人的个 人技 能 ， 使 得 电梯 企 业 由原 来的 劳 动密 集 型企 业 向技 术 密集 型企 业 发展， 对提高企业的市场竞争力也具有一定的作用。 （ 二） 提高施工安全性。 传统的有脚手架的电梯安装中， 施工人 员的高空作业较多， 且如果脚手架安装不规范很容易造成井道交叉 作业 过程 中的坠 落等 安 全事 故 。 无 脚手 架 施 工 工艺样 板 架 的安 装 比 较 方便 简单 ， 且其上 样板 的架 设不 再是 传统 的井 道顶 部架 设 ， 而是在 机房 的地 坪上进 行架 设 ， 减 少了高 空作业 。 此外， 安装 井 道部 件 需要 施工人员站在安装平台上， 无脚手架工艺在该环节设计了防护栏、 限 速器、 轿厢 缓 冲器以 及安 全钳 等 安 全装 置 ， 充分 保证 了施 工人员的安 全。 （ 三） 提高施工效率。 无脚手架安装中大部分环节需要使用电 力配 合拖 载 ， 大 大 节约了人工及 电梯 器具 的搬 运 时 间 ， 且可以 进行 交 叉作业， 极大程度地提高了施工效率和质量， 便于工期的控制和掌
电梯安装无脚手架施工技术

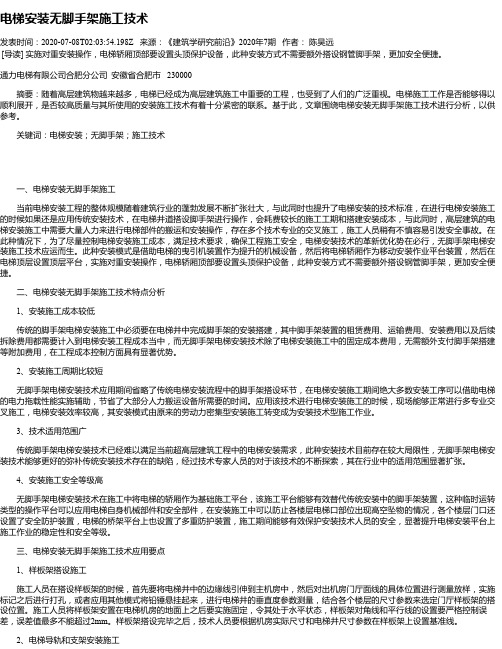

电梯安装无脚手架施工技术发表时间：2020-07-08T02:03:54.198Z 来源：《建筑学研究前沿》2020年7期作者：陈昊远[导读] 实施对重安装操作，电梯轿厢顶部要设置头顶保护设备，此种安装方式不需要额外搭设钢管脚手架，更加安全便捷。
通力电梯有限公司合肥分公司安徽省合肥市 230000摘要：随着高层建筑物越来越多，电梯已经成为高层建筑施工中重要的工程，也受到了人们的广泛重视。
电梯施工工作是否能够得以顺利展开，是否较高质量与其所使用的安装施工技术有着十分紧密的联系。
基于此，文章围绕电梯安装无脚手架施工技术进行分析，以供参考。
关键词：电梯安装；无脚手架；施工技术一、电梯安装无脚手架施工当前电梯安装工程的整体规模随着建筑行业的蓬勃发展不断扩张壮大，与此同时也提升了电梯安装的技术标准，在进行电梯安装施工的时候如果还是应用传统安装技术，在电梯井道搭设脚手架进行操作，会耗费较长的施工工期和搭建安装成本，与此同时，高层建筑的电梯安装施工中需要大量人力来进行电梯部件的搬运和安装操作，存在多个技术专业的交叉施工，施工人员稍有不慎容易引发安全事故。
在此种情况下，为了尽量控制电梯安装施工成本，满足技术要求，确保工程施工安全，电梯安装技术的革新优化势在必行，无脚手架电梯安装施工技术应运而生。
此种安装模式是借助电梯的曳引机装置作为提升的机械设备，然后将电梯轿厢作为移动安装作业平台装置，然后在电梯顶层设置顶层平台，实施对重安装操作，电梯轿厢顶部要设置头顶保护设备，此种安装方式不需要额外搭设钢管脚手架，更加安全便捷。
二、电梯安装无脚手架施工技术特点分析1、安装施工成本较低传统的脚手架电梯安装施工中必须要在电梯井中完成脚手架的安装搭建，其中脚手架装置的租赁费用、运输费用、安装费用以及后续拆除费用都需要计入到电梯安装工程成本当中，而无脚手架电梯安装技术除了电梯安装施工中的固定成本费用，无需额外支付脚手架搭建等附加费用，在工程成本控制方面具有显著优势。
电梯无脚手架安装工艺探讨及优化
Ｎ ｅ ｗＴ ｅ ｃ ２ ０ １ ３ Ｎ Ｏ ． １ １ （ 上
台 进 行 电 梯 安 装施 工作 业 ，其 具 体 的安 装示 意 图如 图 １ 所示 。 ２电梯 无 脚手 架优 化安 装 工艺 电 梯 无脚 手架 优 化 安 装 工 艺 是 一 种 不 以 搭设 脚 手架 为 作 业 平 台 的经 济 适 用 安 装 工 艺 ，主 要 利 用 卷 扬 主 机 和 轿 厢 来 进 行 井 道 内的 支 架 安 装 、导 轨定 心 、层 站 操 控 设 备 安装 、井 道 内动 力 控 制 电缆 配 接 线 、 以及 对 重 架 与 轿 厢 架 进 行 拼 装 等 安 装 工 作 。 电梯 无 脚 手 架 优 化 安 装 工 艺流 程如 图 １ 所示 ： ２ ． １ 制 作样 板 和放线 （ １ ）在机 房 地 面放置 样板 放架 。 （ ２ ）样板 架 的制作 。 （ ３ ）放 样线 完 毕 ，机 房所 有 孔洞 需 用盖 板覆 盖 。 ． ２ ． ２ 机房 设 备安 装 （ １ ）根 据土 建 图 ，找 出 主机 定位 的 几 个点 。 （ ２ ）根据土建图上 的尺寸，用墨斗 弹 出工字 钢 的位置 。 （ ３ ）根 据弹 出 的线 条位 置 摆放 好 工 字 钢 ，找 好 水 平 ，把 工 字 钢 焊 牢 在 预 埋 钢 板 上 ，并 用 钢筋 音橡皮，用 ２ Ｔ葫芦起 吊曳引机。根据找 出的 曳引 机定 位点 来 固定 曳引机 。 （ ５ ）主机 定 位是 一 项非 常 重要 的 环 节 ，首 先 主 机 承 重 钢 梁 下 方 必 须 要 有 坚 实 牢 固 的实心墩 子 和钢 板 。 （ ６ ）钢 梁 搁 置 摆 放 要 水 平 。 主 机 曳引 轮 、导 向 轮 垂 直 度 ，水平 度误 差 在 ０ ． ５ ｍ ｍ 以 内 。 曳 引 轮 和 导 向轮 跟 样 板 架 上 的定 位点 前后 左 右误 差在 ｌ ｍ ｍ 以 内。 （ ７ ） 绳 头 板 的 中心 和样 板上 的定位 点前后左右误差在 ｌ ｍ ｍ 以内。绳头板定 位 符合 要求 。 （ ８ ） 机房内所有设备安装到位符合 要求 。 （ ９ ） 机 房 设备 安 装 完毕 ，也 就 是悬 挂曳引绳前 ，让曳引机通电运行 ，确保 没有 飞 车现 象 。 ２ ． ３ 底 坑设 备 安装 （ １ ） 安 装 底坑 工 作 平 台 ：选 用 国标 （ １ ０ 一 Ｇ Ｂ 一 ７ ０ ７ — ８ ８ ）槽 钢 ， 长 ２ ５ ０ ０ ｍ ｍ 两 根 。铺 上 ３ ０ ａ ｒ ｍ厚度 的 木板若 干 固定 好 ， 用 于 安 装 第 二 档 支 架 和 调 整 导 轨及 拼装 轿厢 。 （ ２） 安 装 底坑 第 一根 导 轨 ：安 装底 坑 第 一 根 导 轨 时 ，底 坑 内应 无 积水 ，无 垃 圾 。 当支 架 安 装 好 后 ，安 装 第 一 根 导 轨并 校正 好 ， 在 导轨 的下 端部 安装 钢 板 。 （ ３）调 整 校 导 尺 。 校 导 尺 吸 合 导 轨 ，两 块 滑 动 块 的平 行 线 是 导 轨 厚 度 减 ５ ｍ ｍ，锁 紧螺 丝 。
有无脚手架两种电梯安装工艺
浅析有无脚手架两种电梯安装工艺摘要：电梯安装工艺主要分为两种方式：有脚手架电梯安装方式和无脚手架电梯安装方式。
有脚手架电梯安装方式就是指在安装电梯时要从底坑地面开始要先逐层搭起脚手架。
无脚手架电梯安装方式则是在不搭设脚手架的情况下，以电梯轿厢底作为电梯安装的工作平台，对电梯进行安装。
文章主要对有脚手架电梯安装及无脚手架安装施工工艺进行了探讨。
关键词：有脚手架；无脚手架；安装施工；电梯一、电梯安装施工工艺简介电梯是一种以电动机为动力的垂直升降机，它是服务于规定楼层的固定式升降设备，它具有一个轿厢，运行在至少两列垂直的或倾斜角小于15°的刚性导轨之间。
由此可知，电梯是装于垂直井道内，主要部件由上至下依次为电动机及曳引机、曳引钢丝绳、轿厢及对重、缓冲器。
除此以外，电梯还配有各层厅门及限速器和安全钳。
其中限速器和安全钳作为电梯重要的安全部件，主要作用是在电梯超速运行时，迫使电梯制停，以保证乘客安全。
限速器和安全钳之间通过钢丝绳及提拉连杆机构连接，其中限速器装在电梯机房内，而安全钳装在轿厢上并随电梯运行，电梯正常运行时，限速器正常旋转，当电梯运行超速时，限速器动作即限速器停止旋转，并且限速器钢丝绳借助绳轮的摩擦力或夹绳机构提拉起安全钳连杆系统带动安全钳动作，将轿厢制停在导轨上。
电梯所有这些部件的安装区域由上至下分为三个部分：机房内、井道内和底坑内。
机房中主要安装电梯电动机及曳引机，控制电梯运行的控制系统——电梯控制柜，电梯限速器；井道内主要安装电梯导轨、电梯轿厢、电梯安全钳、曳引钢丝绳、电梯对重和各层厅门；底坑内主要安装缓冲器和限速器涨绳轮。
二、有脚手架电梯安装施工工艺1. 脚手架的搭设电梯安装时首先需要在井道内搭设脚手架，脚手架一般搭设成“井”字形，由四根立柱支撑，每800mm 搭设横杆，脚手架前后左右都顶在墙上。
其中横杆的位置既要避开主副导轨的安装位置，又要避开厅门门头和地坎的安装位置。
在脚手架的搭设前一般都先做好脚手架搭设布置平面图在搭设后有专职安全员对脚手架的搭设质量进行验收。
基于轿厢作业平台的无脚手架电梯快速安装技术
何继雄1 林镜焕1 罗志彬2（1.广州市机电安装有限公司 广州 510030；2.广东省新型建筑机电安装工程技术研究中心 广州 510030）摘要：传统垂直电梯的安装存在着安装速度慢、施工时间长和安装成本高等问题。
本文介绍了基于轿厢作业平台的无脚手架电梯快速安装技术，通过设置底坑安装平台和顶层组装式站立工作平台进行电梯施工，相较于搭设脚手架的传统施工方法，降低了施工作业人员在施工中的安全风险，具有较高的推广价值。
关键词：电梯轿厢作业平台 轿厢固定夹具 组装式站立平台 无脚手架搭设中图分类号：TU857 文献标识码：B 文章编号：1002-3607（2023）12-0007-04基于轿厢作业平台的无脚手架电梯快速安装技术电梯作为建筑内的垂直运输工具，一般的施工方法是根据施工需要在垂直电梯井道内搭设脚手架方式进行施工，高于50m的电梯井道搭设脚手架则属于超过一定规模的危大工程，需要组织专家论证会进行论证，同时施工成本高，安装速度较慢，施工工期长，大量的高处作业容易发生安全事故。
随着原有电梯不断接近使用年限，越来越多正在使用的旧电梯需要拆除更换。
为减少对大厦正常运营的影响，需要电梯快速安装的新技术。
1 无脚手架电梯快速安装技术原理与施工特点1.1 工艺原理以电梯的轿厢作为移动式施工操作平台，利用电梯自身的主机、钢丝绳、对重等部件组成的曳引系统为操作平台提供动力，以电梯的导轨作为平台在井道内上下运行的导向导轨，实现平台垂直上下升降的功能。
同时电梯自身的检修开关、急停开关、极限开关、限位开关、缓冲器、安全钳和限速器等安全部件，确保了在电梯井道内移动操作平台的作业人员的安全性。
1.2 施工技术特点（1）在电梯的安装过程中无需使用专用吊篮或搭设脚手架，节约了电梯安装的措施费；如果是超过50m的井道可以节约组织专家论证的相关费用。
（2）有效提高电梯的安装效率，保证施工质量。
导轨的工作面、垂直度偏差，接口台阶和间隙都可以进行快速校正，精度比传统工艺更高，从而提高了安装质量。
OTIS最新无脚手架安装工艺[1]
Scaffold-lessmethod
(安装过程必须严格遵守此安装工艺要求)
序号
安装流程
安装步骤
页码
1
安装班组职责：
3
2
开工前的准备工作
施工现场建筑物的要求
4
施工现场的安装人员要求
5
安装总示意图、安装工序
6-8
3
安装工具简介
安全护网、生命线、安全带、工作平台
9-10-11
卷扬机、头顶保护、校导工具、开孔水钻
2、样板架的制作：
2.1、材料可选用厅门踏板封堵间隙的铁条制作。
2.2、选用30mm宽的铁条，取一段用于厅门，两段用于轿厢导轨，两段用于对重导轨。见图：
2.3、导轨支架面线离支架面3-5mm，两根面线在支架内5-10mm；
2.4、轨距方向宽度计算方式是：导轨距＋导轨厚度×2－10mm。
2.5、对重支架面线的宽度为160mm。
1.4、把对重架抬到厅门口，挂好葫芦，漫漫提升对重架。
起吊对重架
起吊对重架起吊对重架
注：根据顶层的高度确认吊索的长度，确保对重架起吊好后，在机房容易脱钩。
1.5、对重架安装完毕示意图：
对重架摆放位置对重架摆放位置
2、对重架悬挂的高度有两种计算方法：
2.1、第一种方法是；按1.0-1.75m/s基础值是600-800mm，2.0-2.5mm基础值是800-1000mm；
无
无脚手架安装工序
准备工作安装头顶保护
制作样板安装导轨
井道防护调试慢车
机房设备安装安装层门
底坑设备安装安装其它设备
底坑组装龙门架拼装轿厢
安装顶层工作平台快车调试
对重架吊入井道验收移交
高层外墙无外架施工方案
高层外墙无外架施工方案1. 引言高层建筑的外墙施工是一个非常关键的环节。
传统的施工方式需要使用外架进行搭建，但外架搭建和拆除的过程存在安全隐患，而且成本较高。
本文将介绍一种无外架施工方案，旨在提高施工效率、降低成本，并确保施工安全。
2. 方案概述本方案采用一种无外架施工方式，即使用自爬式脚手架进行外墙的施工。
自爬式脚手架是一种与建筑物外墙绑定的移动平台，它可以自动垂直爬升，并且能够固定在建筑物上，提供一个稳定的工作平台。
3. 施工步骤步骤一：准备工作在施工前的准备工作中，需要进行以下步骤：•搭建起始平台：根据施工要求，在建筑物一楼搭建起始平台，以便安装自爬式脚手架。
•安装自爬式脚手架：在起始平台上按照相应规范安装自爬式脚手架，确保其稳定可靠。
步骤二：施工准备在开始施工之前，需要进行以下准备工作：•安装外墙主要设备：安装各种需要的设备，例如吊装设备、喷涂设备等。
•准备材料：准备好所需的施工材料，例如砖块、水泥、粘结剂等。
步骤三：施工操作在进行施工操作时，需要遵循以下步骤：1.固定自爬式脚手架：将自爬式脚手架固定在建筑物外墙上，确保其安全可靠。
2.搭建工作平台：在自爬式脚手架上搭建起工作平台，用于施工操作。
3.进行外墙装饰：根据设计要求，进行外墙的装饰工作，例如砖砌、喷涂等。
4.检测和修补：对施工完成的外墙进行检测和修补，确保质量合格。
5.拆除脚手架：当施工完成后，拆除自爬式脚手架。
4. 优势与注意事项优势•提高施工效率：使用自爬式脚手架可以快速、高效地进行外墙施工，大大减少工期。
•降低成本：与传统的外架相比，自爬式脚手架的成本更低，能够节省大量的施工成本。
•提高施工安全：自爬式脚手架提供了一个稳定的工作平台，减少了高空作业的风险。
注意事项•操作人员需经过专业培训，熟悉自爬式脚手架的使用和安全操作规范。
•检查自爬式脚手架的使用条件，确保其符合安全要求。
•定期检查和维护自爬式脚手架，以确保其性能和稳定性。
电梯的无脚手架安装技术分析
位置上打洞， 并在厅 门样点上放样线。 ２ 对建筑物每一层 的井道 （） 数据进行测量 ，根据所得数据最终确定样板架厅 门样点的位置 。 （）根据样点位置设置整体样板架 ，并将样线从机房放入底坑 。 ３ （） ４ 固定下样板架 ， 根据上样板架位置设定主机和限速器的位置。
１４ 安 装 ．
在 的安 全 问题及 防 范措 施 。 关键 词 ： 电梯 安装 ； 脚手 架 ； 无 安装 技术
０Байду номын сангаас引 言
安装方式 ；２ 电梯行业 中正在 逐渐采用 的无脚 手架安装 方式 。 （） 除此之外 ， 国外 的采用 专用工作平 台或吊笼进行安装 的方式在 此文 中不多赘述 ， 现仅就传统方式和无脚手架 方式进行 比较 。
情 况下是采用木板或竹制跳板进行铺设 。为便 于安 装电梯的导
轨 和 厅 门等 组 件 ， 必 须 在 建筑 的 每 一 楼 层铺 设 工 作 平 台 。从 还
项 施 工 技 术 。 无 脚 手 架 安 装 最 大 限 度 地 减 少 了架 料 管 的 使
用 ， 一 种 有 效 降 低 成 本 ， 高 电梯 安 装 质 量 以 及 增 强 施 工 安 是 提
２ １ 传 统 的 有 脚 手 架 电 梯 安 装 ＿
电梯安装是 电梯行业售后服 务的主要组成 部分之一 ， 而安 装质量在 电梯 整体质量 中 占据着重要位置 。现今 ， 内安装 电 国
梯 有 ２种 方 式 ， 种 是 较 为 传 统 的 方 式 ， 一 种 则 是 无 脚 手 架 一 另
１２ 安 装 工 作 平 台 ．
２． ２ 电梯 的无 脚 手 架 安 装
装 工艺有一 定 的类似 性 ， 其驱 动元件 是 电梯 的主机 ， 工作平 台 台 ， 安 装 防 护 系 统 ， 据 实 际情 况 调 整 安 全 钳 的各 种 拉 杆 、 并 根 连 则 是 电梯 本 身 的轿 厢 结 构 ， 不 是 传 统 方 式 中 另 行 搭 设 的 木 质 而 杆 ， 后 安装 轿 厢 底 框 等 相 关 零 件 。 最 或 竹 制 工 作 平 台 。厅 门 口则 采 用 安 全 护 栏 和 全 封 闭 护 网 ， 而 从
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
« »电梯安装施工方案编制：审核：批准：**电梯有限公司电梯安装施工方案一、工程概况：安装项目名称：1、编制依据：本方案依据土建井道布置图、产品随机文件、国家有关电梯安装的技术文件、标准、规范(GB10060-2011《电梯安装验收规范》、GB7588-2003《电梯制造与安装安全规范》、GB50310-2002《电梯工程施工质量验收规范》GN/T10058《电梯技术条件》GB/T10059《《电梯试验方法》GB 50310《电梯工程施工质量验收规范)编制。
2、工程概论：工程名称：工程地点：，开工日期，竣工日期，工期天。
待安装产品明细：二、施工规划1、组织构架：(1) 组织架构本工程现场由1名项目经理、1名项目工程师、1名安全员以及2个安装小组来完成安装工程。
在施工过程中接受甲方和监理公司的全面领导，服从总包的协调管理，遵守施工现场的各项规章制度。
三、施工布置：1. 施工的准备工作1）、技术准备A. 熟悉设备随机技术文件、井道土建图、机房平面布置图等资料，并与实际对照确认。
如有异议应及时与公司安装部和建设单位联系。
B. 由公司安装部门组织专业技术人员按工程项目情况编制项目施工组织设计方案，由质量安全工程师审核。
对于重大的项目工程，公司将组织专家组对方案进行专项论证审查。
C. 技术交底：开工前项目部技术负责人必须将本工程项目施工组织设计方案及时向安装班组交底，使其熟悉操作工艺的各项要求（工期要求、质量要求、施工过程中应注意的问题）。
D. 安全环保交底：结合工程特点和要求，项目部安全员以书面形式向安装班组交底各项工序应遵守的安全操作规程及现场的环保制度。
2）、材料准备A. 开箱清点：由开箱验收组织者（公司委派）、建设单位（或委托监理单位）人员、项目经理（或委托人）三方共同确认的方式开箱清点，将现场设备实物与装箱清单逐一核对。
如有破损，错缺件，丢失件等情况，应填写在开箱记录清单上，并反馈给公司，由相关责任方承担赔偿责任。
B. 施工工具：根据工程项目需要准备施工的电焊机、电气焊工具、电锤、切割机、卷扬机、激光放线仪、找导尺、线坠、水平尺、磁力线坠、电工工具、钳工工具等。
辅助材料：工字型钢、电焊条、钢板、膨胀螺栓、配件等辅助材料。
3）、作业条件准备：A.无脚手架安装工地要求符合以下条件：注意事项：无脚手架安装节省时间，周期短，安装现场必须具备开工条件，表中带★为重要协调完成项目！如不符合要求，项目将部以《安装工地勘察表》、《安装工地备忘录》的书面形式通知建筑单位予以修正。
B. 安全用品准备：准备好必需的劳动防护用品和安全用品，如：安全帽、安全带、安全鞋、安全标志、生命线、医药箱、安全护栏等。
供电：建设单位将三相五线制电源接入电梯机房，电线线径应符合设计要求。
若施工用电照明用电采用临时电源，则该电源设施必须符合作业标准《施工现场临时用电安全技术规范》的要求。
4）、工程施工许可：根据《特种设备安全监察条例》（国务院2003年373号令）要求，电梯安装施工前应书面告知市一级特种设备安全管理部门。
由项目部填写的《电梯安装改造维修告知书》并附安装人员的《特种设备作业人员证》原件送当地技术监督部门告知，经同意后开始安装施工。
四、电梯安装过程的控制◆电梯安装过程的控制1或用水钻22mm 以上钻头打两个孔；先把门面样线放下，吊上重锤，先测量井道的垂直度，必须每层厅门口都测量，并记录所测量的尺寸。
控制要点：样板架固定应水平垫实、不翘动，平行线、对角线误差2mm 。
2、挂基准线根据井道尺寸、机房尺寸情况，从样板架上挂基准垂线： 1）、轿厢导轨基准线4根； 2）、对重导轨基准线4根；3）、厅门地坎基准线2根；当垂线晃动不易静止时，可在底坑内放一水桶，桶内装入适量的水或机油，将线坠置于桶内，增加阻力使线坠尽快静止。
控制要点：a 、基准线的确定应根据井道尺寸，综合考虑，在符合安装要求的前提下，尽可能少剔牛腿和墙面，避免费工费时。
b 、有2台或多台电梯并列安装时，基准线的确定还应考虑多台电梯的层门、层指灯、召唤盒、大理石或装饰墙门套的间隔尺寸，高低上下保持基本一致。
3、固定全封闭的厅门护网1）、厅门护网选用有一定强度的尼龙网制作；2）、规格高2500mm 、宽1800mm ，可把整个厅门遮住。
3）、在有厅门护栏的基础上，固定厅门护网；4）、厅门护网必须使用六棵6mm 膨胀螺丝固定，固定要平整、牢固，下端必须粘连地。
4、导轨支架、导轨的安装导轨支架、导轨安装时对电梯运行的振动、噪音、乘坐舒适感都有很大的影响，施工时应特别引起重视。
安装流程： 控制要点：1）、导轨支架安装应牢固，可调整导轨支架在调整好后，用电焊焊接固定，防止松动移位。
2）、导轨调整时，为保证调整精度，要在导轨支架处及相邻的两导轨支架中间的导轨处设置测量点。
3）、注意控制支架的水平度、导轨的垂直度、导轨端面的距离偏差、导轨接头处的缝隙、接头处台阶等必须符合公司规定的安装质量要求。
5、机房设备安装 安装流程： 控制要点：1）、承重梁安装为隐蔽工程，承重梁埋入承重墙的深度必须在 1/2墙身＋20mm （且≥75mm ）。
2）、曳引机安装注意曳引轮、导向轮、轿厢（或轿顶轮）中心、对重（或对重轮）中心点的定位准确性。
6、轿厢安装安装流程：控制要点：1）、底梁定位准确，且横、纵向水平偏差≤ 1/1000；2）、安装安全钳楔块、楔块距导轨间隙3~4mm ，且四个工作面应一致；3）、上下导靴中心与安全钳中心三点要在同一条垂线上，不能有歪斜、偏移现象； 4）、安装轿顶门机，门机导轨应保持水平。
7、安装顶层工作平台控制要点：1）、打膨胀螺栓位置按工工艺要求进行2）、安装平台架子时要两个工人使用全身式安全带和生命线配合 3）、安装平台木板及护栏时要固定可靠 4）、平台二道保护必须安装 8、对重安装 安装流程： 控制要点：1）、注意对重框吊装的安全；2）、导靴安装调整后，所有螺栓一定要拧紧，防止松动。
3）、必须要安装对重的安全护栏。
9、钢丝绳安装 安装流程：控制要点：1）、取断钢丝绳后，使之自然悬挂于井道内，消除内应力；钢丝绳有油污、泥渣，用棉纱浸煤油拧干后檫拭。
注意不能直接用煤油清洗，以防洗掉绳内的润滑脂。
2）、调整钢丝绳，使其相互间的张力差控制在5%内。
10、悬挂随行电缆和轿顶检修盒 1）、悬挂随行电缆；2）、随行电缆捆绑在钢管上临时固定在机房内；3）、轿底随行电缆固定处可以安装到位；11、慢车调试具备条件在调试开慢车之前，必须符合并遵守下表内容；12、层门安装 安装流程：控制要点：1）、因层门是经常运动的部件，且在使用时易被碰撞，故特别要注意安装可靠，不松动。
2）、每档门的定位（地坎中心线为基准），从顶楼至底楼必须统一准确。
13、电气部分安装 控制要点：1）、电线管、槽固定应牢固，横平竖直，固定卡子的安装密度应符合电气安装规范；2）、中间接线盒、分线盒、召唤盒、层楼指示盒等均应安装平整、牢固。
3）、感应器、限位开关、极限开关、遮磁（光）板、感应打板的安装应保证电梯运行时的动作可靠性，且与其它部件没有相碰、檫的现象；4）、随行电缆安装前必须充分自由退扭，随行电缆长度的选取应使当轿厢墩底时距地面100~200mm ，且当轿厢墩底和撞顶时不使电缆拉紧，还应避免电缆与限速器钢丝绳、限位开关、缓冲开关、感应器和对重装置、电线槽、电线管、支架等在运行时相碰檫。
5）、控制柜、接线盒、线槽、线管等电气设备金属外壳必须有良好的接地，接线采用黄绿双色线，其截面积不小于相线的1/2，且≥2.5mm2。
14、整机调试 流程图：控制要点：整机调试是项重要而仔细的工作，调试的质量直接牵涉到整机的性能和各项指标。
因此准备工作必须充分。
1）、随机文件的有关图纸、说明书应齐全。
调试人员必须掌握电梯调试大纲的内容，熟悉该电梯的性能特点和测试仪器的使用方法。
为此，公司指派富有实践经验的调试工程师负责该项目工程的调试；2）、对所有机械设备包括导轨等须清洁、除尘、加油；3）、检查电气线路接线正确，核对无误，连接可靠，编号齐全准确；4）、测试电气设备及线路的绝缘电阻达到要求；5）、所有电气设备的金属外壳均可靠接地；6)、电动机的过电流、短路保护的保护装置整定值在产品设计规定的范围内；7）、在控制柜处，取掉曳引机连线，采用模拟的方法检查选层、开关门、定向、换速、截车、平层、停车等各种动作程序分别正确，门锁、安全开关、限位开关是否在系统中起作用。
电气元件动作是否正常，有否不正常的振动，噪音、过热、接触不良的现象。
以上准备工作完毕后，按电梯型号相应的调试大纲按步骤调试。
在调试之前，必须符合下表内容；五、质量保证措施：质量问题是企业生存的基础，发展的核心。
因此，企业所属成员必须树立强烈的质量意识，树立质量第一的思想，要有不创合格产品誓不罢休的精神。
为保证安装质量，特提出以下措施：1. 安装人员要熟悉现场，了解设备情况，做到心中有数，安装有序。
2. 严格按图施工，遵守操作规程，使每道工序的质量都达到规范要求。
3. 设置施工现场质量检查员，对每道工序的安装质量随时检查，发现不合格之处及时整改。
4. 坚持不合格的零部件不安装，不合格的产品不交付的原则。
5. 坚持自检、互检、专检的三检制度，做好检测记录，做好各工序的检测验收，严格控制各工序的质量，上一工序合格后方可进入下一工序。
6. 使用的器具要经常检查，保持良好状态，严禁使用不合格的测量器具。
7. 遵守劳动纪律，坚持文明施工，工作中要井井有条。
六、安全操作规程：1、责任升降机用户对安装期间的有关安全负全部责任，在安装升降机前要仔细研读《SC系列施工升降机安装、使用、维修手册》第5章“安装”的详细说明，并任命合格的专门人员负责监督安装工作。
2、安装开始之前的重要安全措施（1）始终要确保地面有足够大的区域被围住。
（2）始终要确保所使用的起重设备适合于要起吊的荷载，而且处于良好的状态。
（3）始终要确保地基能承受所属荷载，并符合地方安全规定。
3、安装期间的重要安全措施（1）在安装期间，绝对不准许与安装工作无关的人员使用升降机（2）驱动吊笼运行必须将加节按钮盒或操作盒移至吊笼顶部操纵，不允许在吊笼内操作。
（3）不允许在风速＞13米/秒和雷雨、下雪等恶劣气候条件下进行安装工作。
（4）利用设置在吊笼顶部的安装吊杆进行安装工作时，重量不得超过吊杆标牌上的额定起重量，吊笼载荷也不允许超过其额定安装载重量。
（5）任何人不准站在悬吊物下。
（6）安装吊杆上有悬挂物时，不得开动吊篮。
（7）吊笼运行时，人员的头部、手及装运的物件绝对不准伸出吊笼护栏。
（8）除非总电源已完全切断，否则不能让任何人在地面围栏内、导架立杆内和附墙架等不安全区域内活动。
