第10章 机械制图表面展开图

求作圆柱与圆台的相贯线
求相贯线的中间点
资讯
当改变圆球的半径，用上述方法便可求得相贯线上的若干中间点。
辅助球面的最大半径Rmax 等于O到两回转体轮廓素线交点中最远点a 的距离（因为再增大半径就没有交点了），从O 分别向两回转体轮廓 素线作垂线，最小球半径Rmin等于两垂线中较长的一条（若再减小半 径辅助球面便被该立体完全包住而没有交点了）。 连接各点完成作图，如图所示。
① 画出制件的视图(称为施工图)。
② 根据视图按1:1比例画出立体的展开图(称为放样图或放大样)。
③ 下料、成型。
④ 焊接或铆接。
资讯
通过放样制作的各种建材工业设备
(1) 球磨机
(2) 选粉机
通过放样制作的各种管接头
(3) 回转窑
资讯
1. 画出制件的视图
制件的施工图表达的是成品的形状，也是绘制展开图的依据。而展 开图则反映的是制件各表面的真实形状。
图10-9 斜口圆柱管的表面展开图
资讯
作图步骤： ① 将圆柱管的水平投影圆分成12等分，过各等分点在主视图 上作出素线。 ② 将圆柱底圆的展开长度π d也分成12等分，并过各等分点作 素线，在其上求得断点的位置。 ③ 光滑连接各断点，即得展开图。
图10-9 斜口圆柱管的表面展开图
资讯
多节圆柱弯管常用于通风、除尘的管道中。图10-10所示为五节 直角弯管，其展开图的作图分析如下。
球与回转体相交
资讯
[例] 如图所示，用辅助球面法求作圆柱与圆台的交线。 投影分析： 该两立体均为回转体，且轴线都与V面平行并相交，符合辅助球面法的 作图条件。 作图步骤： 两回转体轴线的交点O为辅助球的球心。
以O点为球心适当长度为半径作圆，该圆即为辅助球的V面投影。辅
助球分别与圆柱和圆锥产生相贯线L1和L2，L1和L2的交点e、f为相贯线 上的点。
(a)
(b)
(c)
图10-6 斜口四棱柱管的表面展开
资讯
在展开不规则平面体的表面时，应先求出视图中一般位置直线的 实长，然后按三角形法依次展开各表面。
图10-7所示为斜口变形接头，其展开图的作图分析与绘制步骤 如下。
作图步骤： ① 用直角三角形法求出图中一般位置直线的实长，如图10-7所示。 ② 从视图左边的对称中心12线开始按三角形法依次展开各表面。 ③ 根据绘制的展开图下料后，再按交线位置成型。
生产实际中，绘制立体的表面展开图有以下两种方法。 计算法：利用数学方法计算出展开图上各点的坐标后，再按点的 坐标绘出制件的展开图。随着计算机应用技术的普及，通常是编制 出绘图程序后，由计算机完成各种运算并绘出展开图形。此方法的 特点是作图准确，工作效率高。但由于需要相应的硬件和软件支持， 故在应用上受到一定的局限。 图解法：为加工制件的传统方法，即按投影理论手工绘出 制件的展开图。虽然此方法作图不够准确、效率也比较低， 但简便灵活，易于掌握，是目前普遍采用的方法。
(a)
(b)
(c)
图10-13 带有斜口的圆锥表面展开图
资讯
图10-14所示为两节渐缩变形接头，若将接头中的第二节反向放 置便可组成一圆台，其表面展开是以图10-13所介绍的方法为基础， 作图的要点是在视图中画出两节的交线。
图10-14 两节渐缩变形接头
资讯
设：圆锥大端直径为D，小端直径为d，两节的高度尺寸分别为H1、 H2，斜管轴线与水平线的夹角为α。
求相贯线的中间点
求相贯线的特殊点
作出相贯线
资讯
10.5 圆锥管制件的表面展开
圆锥表面展开后为一扇形，扇形角θ =180×D /L ，展开方法如图
10-12所示。
图10-12 圆锥的表面展开图
资讯
如图10-13(a)、(b)所示，一正圆锥被倾斜于轴线的平面截切，在 锥面上形成一椭圆。椭圆形切口在圆锥的展开图上为一曲线。作图 的要点在于确定椭圆上各点在展开图上的位置。
(a)
(b)
图10-11 五节直角圆柱弯管的表面展开图
资讯
辅助球面法简介
由相贯线的特殊情况可知，当圆球与一回转体相交、且球心位于回转 体的轴线上时，相贯线为一与回转体轴线相垂直的圆。当回转体轴线平 行于某一投影面时，此圆在该投影面上的投影成一直线。
采用辅助球面法求作相贯线时，两相交立体应符合下列条件： 两回转体的轴线相交 两回转体的轴线均与某一投影面平行
作图步骤：
① 按d、D、H1、H2 画一圆台，如图10-15(a)所示。
② 以圆台轴线 H1 高度点为圆心，作一与圆台轮廓素线相切的圆，并根据α及 H2，
过圆心作出斜管的轴线，如图10-15(b)所示。
(a)(b)ຫໍສະໝຸດ 图10-15 表面展开图的作图步骤
资讯
作图步骤：
③ 在斜管轴线上端H2 处作轴线的垂线，并以轴线为基准，在垂线两侧量取 d/2后 得a、b两点。分别过a、b点作圆的切线并延长，使之与圆台的轮廓素线相交于e、 f点，连接e、f点即得两节的交线，如图10-15(c)所示。
作图步骤：
① 过a点做ab的垂线，在垂线上量取ZA-ZB得A1点。 ② bA1的连线即为AB线段的实长，如图10-4(b)所示。
(a)
(b)
(c)
图10-4 直角三角形法
资讯
10.2.2 旋转法
由于与投影面平行的直线在所平行的投影面上的投影反映实长，因此可 采用图10-5所示的旋转法求一般位置直线的实长。即以通过直线一端点 （如A点）的铅垂线为轴线，将其旋转至与V面平行的位置后，直线的正面 投影便可反映实长。
如图10-5(a)所示，由于旋转轴经过了端点A，故A点的位置在直线的旋转 过程中保持不变。而B点绕旋转轴旋转的轨迹为一圆，该圆的水平投影反映 实形，正面投影成一直线。
(a)
(b)
(c)
图10-5 旋转法
资讯
10.3 平面体制件的表面展开
表面规整的平面立体如棱柱、棱锥的展开较为简单。图10-6(a)、 (b)所示为一斜口四棱柱管。由于两面视图反映出各棱线的实长， 因而可直接根据投影图绘出展开图，四棱柱管的展开图如图106(c)所示。
《机械制图》 第10章 表面展开图
资讯

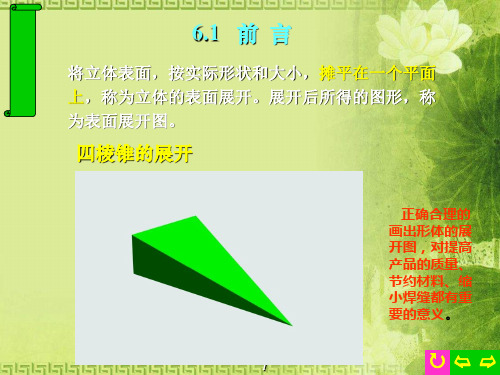

10.1 表面展开图的基本知识 将立体表面的实际形状依次摊在一个平面内，称为立体表面的展 开。展开后画出的图形即是表面展开图，如图10-1所示。
(a) 锥管展开示意
(b) 锥管的展开图
图10-1 制件的展开
工业生产中所用的许多设备及管件，大都按以下步骤加工而成：
(a) 视图
(b) 表面展开图 制件的视图与表面展开图
用图解法绘制展开图需要掌握以下知识：
⑴ 求一般位置直线的实长 ● 直角三角形法 ● 旋转法
⑵ 求两相交立体的表面交线 ● 用表面取点法求相贯线 ● 用辅助平面法求相贯线 ● 用辅助球面法求相贯线
资讯
2. 下料
在制作材料上绘出展开图后，便可按图形从材料上切割出所需要 的板件，包括加工成型之前的余量。
10.6 异形管接头的表面展开 如果管道的断面形状发生变化，则需用异形管接头进行连接，应 用较多的是方圆变形接头，如图10-17所示。
图10-17 圆方变形管接头
资讯
圆方变形管接头可视为由4个平面截切一圆台后所形成。为简化作图，用 直线代替了截平面与圆角相交的曲线。画展开图时，将视图中的四个圆角分 为若干小三角形，用近似方法依次求得其实形。
作图步骤 ：
① 求出视图中的一般位置直线的实长。
图10-17 圆方变形管接头
资讯
作图步骤 ：
② 依次画出圆角中的各小三角形的实形。 ③ 光滑连接各点即得展开图，如图10-18所示。
图10-18 圆方变形管接头的表面展开图
在五节等径直角弯管中，中间的三节为整节(两面带斜口)，端部 的两节为半节(一面带斜口)。半节斜面的倾斜角度为11.25°。若将 各节一顺一倒排列便构成一圆管。
图10-10 五节直角圆柱弯管
资讯
因此，如有现成的直圆管，即可按图10-11(a)所 示位置截出各节后，再连接成直角弯管。也可按图 10-11(b)所示方法展开。
小于0.8毫米的不锈钢板。
咬口机与咬口件
资讯
钣金工放样比赛
资讯
制件的表面分为可展和不可展两种类型。 平面以及母线为直线且相邻两素线是平行或相交的曲面为可展的， 如棱柱、棱锥、圆柱、圆锥等形体的表面。 相邻两素线是交叉或母线为曲线的表面是不可展的，如球面、环 面和螺旋面等。对于不可展的表面通常采用近似方法展开。
常用切割钢板的机械设备如图所示。
(1) 7mm钢板电冲剪机
(2) 钢板冲剪机
(3) 激光切割机
(4) 数控等离子切割机
(5) 气割机与气割钢板
资讯
4. 成型
成型是指将下好的材料通过加压的方法使其保持一定的形状，以 便于焊接或铆接。
成型的设备主要有液压数控折弯机、卷板机等。
(1) 液压数控折弯机
(2) 卷板机
图10-7 斜口变形接头
资讯
图10-7 斜口变形接头 图10-8 斜口变形接头的表面展开图
资讯
10.4 圆柱管制件的表面展开 图10-9所示为带有斜口的圆柱管。 作图分析： 完整的圆柱表面展开后为一矩形，将其底边周长（π d）及投影图 中的圆分成相同份数，求得展开图中各等分线上的断点后，连接便 得斜口圆柱管的展开图。
④ 延长圆台两轮廓素线，得圆锥锥顶。并 将圆锥底圆作等分，如图10-15(d)所示。
(c)
(d)
图10-15 表面展开图的作图步骤
资讯
作图步骤：
⑤ 按图10-13介绍的展开方法将圆锥展开，同时在展开图中确定交线上各点的位 置，连接后如图10-16所示。
图10-16 两节渐缩变形接头的表面展开图
