浅谈玻璃幕墙设计与安装安全质量控制要点_陆总兵
幕墙质量控制点
幕墙质量控制点幕墙作为建筑外墙的重要组成部分，不仅具有美观的外观效果，更承担着防水、隔热、隔音等功能。
因此，在幕墙工程施工过程中，质量控制显得尤为重要。
本文将从幕墙施工的几个关键环节入手，介绍幕墙质量控制的具体措施。
1. 节点连接处幕墙在施工过程中，节点连接处是一个重要的质量控制点。
在节点连接处，应严格按照设计要求进行连接，确保连接牢固、密封性好。
相关工作人员应定期进行检查，发现问题立即整改，避免出现安全隐患。
2. 安装验收幕墙干挂安装是常见的安装方式，而干挂系统的安装质量关系到幕墙的整体效果。
在安装过程中，应保证构件的垂直度和水平度符合要求，避免出现变形或错位现象。
安装完成后，应进行验收，确保每个构件的安装位置正确、牢固可靠。
3. 玻璃质量幕墙中的玻璃是其中重要的材料之一，其质量直接关系到幕墙的使用寿命和安全性。
因此，在选材时应选择质量合格、规格标准的玻璃，并对其进行严格检测。
在施工过程中，应特别注意玻璃的安装和密封，杜绝玻璃开裂或漏水等问题。
4. 铝型材质量幕墙中的铝型材在支撑和固定幕墙构件中扮演着重要的角色。
因此，在选材和加工过程中，应严格按照设计要求进行，并对铝型材进行质量检测。
在安装过程中，也应注意铝型材的连接处，确保连接牢固，不出现松动或脱落现象。
5. 防水处理幕墙的防水处理是确保建筑外墙没有渗水现象的关键步骤。
在施工过程中，应注意幕墙构件的接缝处理，采用防水材料对接缝处进行密封，避免雨水渗入。
同时，对于幕墙的排水系统也需要重点检查，确保排水畅通，防止积水导致漏水问题。
综上所述，幕墙质量的控制点涉及幕墙施工的各个环节，从节点连接处到玻璃质量、铝型材质量、防水处理等方面都需要严格控制。
只有在每个环节都做到位，才能确保幕墙工程的质量达标，为建筑的美观和安全提供保障。
对于工程管理人员来说，定期进行质量检查、加强监督管理是保证幕墙工程质量的有效手段，同时也需要加强施工人员的培训，提高其质量意识，共同确保幕墙质量的可控性和稳定性。
玻璃幕墙安装注意事项
玻璃幕墙安装注意事项玻璃幕墙安装是建筑工程中的重要环节，它不仅可以提升建筑外观，还能改善室内采光及视野。
然而，在进行玻璃幕墙安装时，需要注意一些关键事项，以确保施工安全和质量。
本文将介绍玻璃幕墙安装的注意事项及相应解决方案。
一、安全措施1.1 施工人员安全：在进行玻璃幕墙安装前，施工人员应接受相关培训，了解安全规定和操作程序。
同时，佩戴防护设备如安全帽、防护服、安全鞋等。
1.2 现场安全：施工现场应设有安全警示标志，并划定安全区域，以确保路人和其他工人的安全。
必要时，可以设置隔离栏杆和安全网。
1.3 高空作业安全：在高空作业过程中，必须确保安全稳固的工作平台，并采取适当的防护措施，如在边缘设置防护栏杆、安全网等。
二、质量控制2.1 材料选择：在选择玻璃幕墙的材料时，应考虑其质量、透光性、保温性等因素，并确保符合国家规定的标准和要求。
2.2 施工工艺：施工过程中，需要严格按照设计图纸和施工方案操作，保持每一个步骤的准确性和一致性。
2.3 精确测量：在安装过程中，需要进行精确的测量，确保玻璃尺寸和位置的准确性，并在需要时进行调整和修正。
三、防水处理3.1 玻璃胶选择：玻璃胶是防水的重要组成部分，应该选择具有优良性能且耐久性强的产品。
根据不同部位的要求，选择合适的玻璃胶。
3.2 细部处理：施工过程中应重点关注细部处理，确保玻璃幕墙与建筑主体之间的连接处、开孔处等部位的防水性能。
四、结构强度和抗风性能4.1 结构设计：玻璃幕墙结构应符合相应的设计规范和代码要求，确保其强度和稳定性，以抵御风载和其他外力的作用。
4.2 抗风载调整：根据实际风载情况，调整幕墙结构的设计和玻璃的厚度，增加抗风载能力，确保幕墙的稳定性和安全性。
五、维护和保养5.1 清洁和维护：玻璃幕墙安装完成后，需要定期进行清洁和维护，保持玻璃幕墙的良好状态。
注意使用合适的清洁剂和工具，避免对玻璃表面造成损伤。
5.2 检测和修复：定期进行幕墙的检测，如发现裂缝、漏水等问题，应及时进行修复和更换，确保幕墙的正常功能和外观。

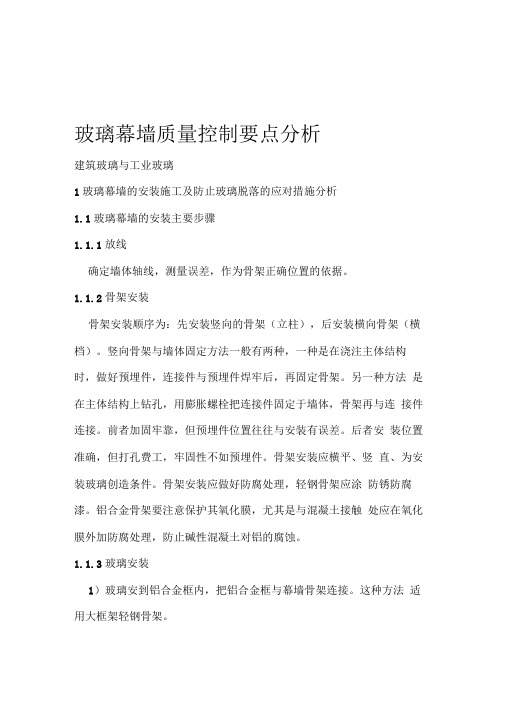

玻璃幕墙质量控制要点分析
玻璃幕墙质量控制要点分析建筑玻璃与工业玻璃1玻璃幕墙的安装施工及防止玻璃脱落的应对措施分析1.1玻璃幕墙的安装主要步骤1.1.1放线确定墙体轴线，测量误差，作为骨架正确位置的依据。
1.1.2骨架安装骨架安装顺序为：先安装竖向的骨架（立柱），后安装横向骨架（横档）。
竖向骨架与墙体固定方法一般有两种，一种是在浇注主体结构时，做好预埋件，连接件与预埋件焊牢后，再固定骨架。
另一种方法是在主体结构上钻孔，用膨胀螺栓把连接件固定于墙体，骨架再与连接件连接。
前者加固牢靠，但预埋件位置往往与安装有误差。
后者安装位置准确，但打孔费工，牢固性不如预埋件。
骨架安装应横平、竖直、为安装玻璃创造条件。
骨架安装应做好防腐处理，轻钢骨架应涂防锈防腐漆。
铝合金骨架要注意保护其氧化膜，尤其是与混凝土接触处应在氧化膜外加防腐处理，防止碱性混凝土对铝的腐蚀。
1.1.3玻璃安装1）玻璃安到铝合金框内，把铝合金框与幕墙骨架连接。
这种方法适用大框架轻钢骨架。
2）固定好铝合金骨架，再把玻璃直接安到骨架上，并加密封条，如同安装门窗玻璃一样。
3）在不露骨架结构体系中，骨架上下不用封闭框，直接用高强度粘结材料把玻璃粘贴在骨架上，形成无框玻璃幕墙（或称作隐框玻璃幕墙）。
1.2防止玻璃脱落的措施1.2.1选择夹层玻璃夹层玻璃和钢化玻璃被称为安全玻璃。
夹层玻璃由于存在塑性的有机中间层材料，它在发生破碎的时候能保持为一整体而被固定在框架上，不会发生脱落现象，特别是屋顶采用玻璃顶、邻街的高层建筑、繁华的商业街上的玻璃一定要选用夹层玻璃。
1.2.2选用巾膜玻璃巾膜玻璃是在玻璃表面粘贴一层有机透明薄膜，它在破碎时也能保持一整体。
1.2.3尽量不选择全隐框玻璃幕墙，而选用半隐方式隐框幕墙在选择结构胶和施工时应特别注意结构胶的品质、与玻璃和框架之间的相溶性、框架玻璃表面的处理等问题。
2玻璃幕墙施工的质量控制要点分析1）幕墙与主体连接，当没有条件采用预埋件连接时，采用其他可靠的连接措施，但必须通过节点强度试验决定其承载力，试验项目及承载力应由设计决定。
玻璃幕墙施工质量控制
玻璃幕墙施工质量控制
1. 玻璃幕墙材料质量控制
在选择玻璃幕墙的材料时，应该考虑其质量和合格证明。
确保玻璃的强度和透光性等指标符合要求。
同时，还应检查铝合金材料的强度和耐腐蚀性能。
2. 幕墙构件的安装质量控制
在幕墙构件的安装过程中，要确保每个构件的尺寸准确无误。
安装过程中，应注意构件的位置和对齐，确保每个构件的相互连接牢固可靠。
此外，还应注意幕墙与建筑结构的连接方式，确保连接牢固。
3. 玻璃幕墙的密封和防水质量控制
玻璃幕墙的密封和防水是关键问题，直接关系到幕墙的使用寿命和性能。
在施工过程中，要确保玻璃和铝合金材料的接缝处被密封牢固，并采取合适的防水措施，防止水渗透。
4. 幕墙施工现场管理与施工质量控制
在幕墙施工现场管理中，要确保施工人员具备相关的专业知识
和技能。
同时，要加强施工现场的安全管理，保证施工的顺利进行。
施工过程中，应定期进行质量检查，及时发现和解决施工中的质量
问题。
5. 验收与质量保证
在施工完成后，应进行幕墙的验收工作。
验收期间，应仔细检
查幕墙的外观质量、构件的尺寸和安装质量，以及幕墙的密封和防
水性能等。
验收合格后，建立相应的质量保证机制，及时处理幕墙
使用过程中的问题。
通过以上的质量控制措施，可以有效提高玻璃幕墙施工的质量
和可靠性，确保幕墙的安全使用。
玻璃幕墙施工标准与安装要点
玻璃幕墙施工标准与安装要点玻璃幕墙作为现代建筑中常见的建筑外部构件，在美化建筑外观、提升建筑功能和节能环保方面发挥着重要作用。
本文将介绍玻璃幕墙施工的标准和安装的要点。
1. 玻璃幕墙施工标准玻璃幕墙施工需要按照相关的标准规范进行，以确保安全性和质量。
以下是一些常见的玻璃幕墙施工标准：1.1 玻璃选择在施工过程中，应选择符合国家标准的玻璃材料。
玻璃的品种、厚度和质量应根据设计要求进行选择。
1.2 铝合金材料玻璃幕墙的支撑结构通常采用铝合金材料。
在施工过程中，应选择高质量的铝合金型材，并按照标准要求进行加工和安装。
1.3 玻璃幕墙系统玻璃幕墙系统应具备一定的抗风压、抗震和隔热性能。
在施工过程中，应根据设计要求选择适当的玻璃幕墙系统，并确保系统的安装符合相关标准。
1.4 施工工艺玻璃幕墙的施工工艺应符合相关标准。
施工过程中，应严格控制玻璃幕墙的垂直度、水平度和平整度，确保施工质量。
2. 玻璃幕墙安装要点玻璃幕墙的安装要点决定了幕墙的美观、安全和使用寿命。
以下是一些应注意的要点：2.1 安全措施在进行玻璃幕墙的安装前，应进行安全评估，并采取相应的安全措施。
安装人员应接受专业培训，佩戴防护装备，并在高空作业时使用安全绳索。
2.2 幕墙支撑结构玻璃幕墙的支撑结构应按照设计要求进行安装。
支撑结构的承重能力和稳定性是保证幕墙安全的关键。
2.3 玻璃安装玻璃的安装应严格按照要求进行。
安装时应采用专用的吊装设备，确保玻璃的位置准确、稳固，并进行必要的密封处理。
2.4 防水处理在安装玻璃幕墙的过程中，应严密处理幕墙与建筑结构之间的连接部位，确保防水性能。
2.5 质量验收玻璃幕墙安装完成后，应进行质量验收。
验收内容包括玻璃的安装质量、密封性能和外观质量等。
综上所述，玻璃幕墙施工标准与安装要点是确保幕墙质量和安全的关键。
在施工过程中，要严格按照相关标准进行操作，选择适合的玻璃和支撑结构，并注意施工安全和质量控制。
只有这样，才能达到预期的效果，提升建筑的品质和形象。
幕墙施工质量控制要点
幕墙施工质量控制要点幕墙作为建筑物的外围护结构，不仅能够提供美观的外观效果，还能起到防风、防雨、保温、隔热等重要作用。
因此，确保幕墙施工质量至关重要。
以下将详细介绍幕墙施工质量控制的要点。
一、施工前的准备工作1、设计方案审查施工前，必须对幕墙的设计方案进行严格审查。
确保设计符合建筑规范、结构安全要求以及业主的功能需求。
审查内容包括幕墙的结构形式、材料选择、节点构造、防火防雷设计等。
对于复杂的幕墙系统，还应进行模拟计算和试验验证。
2、材料选型与检验选用的幕墙材料应符合国家标准和设计要求。
常见的幕墙材料如玻璃、铝板、石材、钢材、密封胶等，都需要具备质量合格证明和性能检测报告。
在材料进场时，应进行抽样检验，检查材料的规格、型号、外观质量、力学性能等指标是否符合要求。
对于重要的材料，如结构胶，还应进行相容性试验，以确保其与接触材料的粘结性能。
3、施工队伍资质审核选择具有相应资质和丰富经验的施工队伍是保证施工质量的关键。
审核施工队伍的营业执照、资质证书、安全生产许可证等，考察其过往的施工业绩和信誉。
施工人员应具备相关的专业技能和从业资格证书，如焊工证、架子工证等。
4、施工技术交底在施工前，由技术负责人向施工人员进行详细的技术交底。
交底内容包括施工工艺流程、质量标准、操作要点、安全注意事项等。
确保施工人员了解施工要求，掌握施工技术，能够按照规范进行施工。
二、施工过程中的质量控制1、测量放线测量放线是幕墙施工的基础，其准确性直接影响到幕墙的安装质量。
应使用高精度的测量仪器，如全站仪、水准仪等，对建筑物的主体结构进行测量，确定幕墙的基准线和控制线。
测量数据应进行反复校核，确保无误。
2、预埋件安装预埋件是幕墙与主体结构连接的重要部件，其安装质量直接关系到幕墙的安全性和稳定性。
在主体结构施工时，应按照设计要求准确预埋。
对于漏埋或偏差较大的预埋件，应采用后置埋件进行补充和调整。
后置埋件的安装应符合相关规范要求，进行拉拔试验，确保其承载力满足设计要求。
浅谈玻璃幕墙的施工质量控制与管理
浅谈玻璃幕墙的施工质量控制与管理摘要：现今，人们对玻璃幕墙的要求越来越高越来越具体，为了使幕墙施工过程的安全得到保障，必须做好玻璃幕墙的施工质量控制，严格把控施工的每一个环节，有针对性的选择施工方案，达到施工质量的高要求、高标准。
本文进一步分析了玻璃幕墙的施工质量控制与管理，以供同仁参考借鉴。
关键词：玻璃幕墙；施工质量；控制；管理一、玻璃幕墙施工特点及类型玻璃幕墙在施工过程中，具有明显的施工特点，玻璃幕墙作为建筑的重要组成部分，并且在施工过程中作为建筑工程施工的主体之一，具有常规建筑工程施工的基本性质，而且在施工中呈现分散的特点。
玻璃幕墙在施工过程中会受到施工内部和外部环境的影响，此外，在露天施工和高处作业的环境下，进行玻璃幕墙的施工时，通常会使用吊篮或双排脚手架进行施工作业，具有安全风险高的施工特点。
目前来看，建筑行业玻璃幕墙其结构类型可以分为全玻璃幕墙、框支承玻璃幕墙、点支承玻璃幕墙等，点支承玻璃幕墙属于近几年出现的玻璃幕墙结构类型，并且玻璃幕墙的外观形式也呈现多样化的立面装饰装修效果。
由于科学技术的快速发展，玻璃幕墙的设计也在不断创新和完善，在玻璃幕墙的设计过程中需要保证玻璃幕墙的观赏性和新颖性，而且还需要注重玻璃幕墙的使用功能，保证玻璃幕墙的安全。
二、玻璃幕墙表面不平的原因及措施分析2.1 施工误差影响因素（1）由于隐框玻璃幕墙是通过硅酮结构胶粘结在铝合金框架（副框）上，然后由固定压块及不锈钢螺栓紧固在铝合金骨架上，由于固定压块与铝合金副框是点连接的，在接触点处，由于紧固螺栓的松紧程度不同，通过结构胶传递到玻璃的受力情况不一样，玻璃表面所反映的景象会产生扭曲现象；同时固定压块的间距不一，同样也会产生此现象。
（2）由于施工误差，相邻两条横梁、立柱以及立柱与横梁之间不在一个立面上，造成玻璃安装完毕后，相邻两片之间不在一个平面上，也会产生扭曲现象。
（3）在填注结构胶及养护固化阶段，由于方式方法不当，结构胶在固化前受压，造成结构胶厚度不一，安装后玻璃表面也会不平整。
玻璃幕墙施工中的关键技术与安全控制
玻璃幕墙施工中的关键技术与安全控制玻璃幕墙作为建筑外立面的重要组成部分，不仅具有美观的外观，还能提供室内自然采光和良好的视野。
然而，在玻璃幕墙施工过程中，存在着一些关键技术和安全控制的挑战。
本文将探讨这些关键技术，并提供相关的安全控制方法。
一、关键技术1. 玻璃选择：玻璃幕墙的选择对于施工的质量和美观至关重要。
常见的玻璃类型包括普通玻璃、夹层玻璃和钢化玻璃等。
不同的建筑要求使用不同类型的玻璃，如耐火性能要求高的建筑应选用防火玻璃。
此外，还需考虑玻璃的颜色、透光度和隔热性能等因素。
2. 结构设计：玻璃幕墙的结构设计应考虑施工工艺、抗风抗震能力和自重。
合理的结构设计可以确保幕墙的稳定性和安全性。
在设计过程中，需要进行强度和刚度的计算，合理选取连接件，并进行结构模型的有限元分析。
3. 安装：玻璃幕墙的安装需要经过严格的安全控制。
安装时，施工人员应佩戴安全帽、安全带和防滑鞋等个人防护装备，确保在施工中的人身安全。
另外，还需要使用专业的吊装设备和工具，确保幕墙顺利安装，并严格按照设计方案进行操作。
4. 密封：玻璃幕墙的密封工作非常重要，直接影响到抗风压性能和防水性能。
密封材料的选用要符合国家标准，并按照施工工艺规范进行施工。
在施工过程中，应注意保持环境温度和湿度的稳定，以确保密封材料的性能。
二、安全控制1. 安全教育与培训：在玻璃幕墙施工现场，施工人员的安全意识和技能培训至关重要。
施工单位应定期组织安全教育，培训施工人员的安全操作技能和应急处置能力。
另外，对新员工进行专项培训，增强其安全意识，减少事故发生的可能性。
2. 施工现场管理：合理的施工现场管理有助于提高施工安全性。
施工单位应制定详细的施工方案和安全管理制度，并配备足够数量的安全设施，如脚手架、安全网等。
此外，还需加强对施工现场的巡查和监管，及时发现和整改存在的安全隐患。
3. 安全防护措施：在玻璃幕墙施工过程中，需要采取一系列的安全防护措施。
首先，对施工现场进行合理划分，设置警示标志，禁止无关人员进入。
幕墙工程质量控制要点
幕墙工程质量控制要点幕墙工程作为建筑外立面的重要组成部分，不仅能够提升建筑的美观度，还能起到防风、防雨、隔热、保温等功能。
然而，要确保幕墙工程的质量，需要在设计、材料选择、施工过程以及竣工验收等各个环节进行严格的质量控制。
以下是幕墙工程质量控制的一些要点。
一、设计阶段的质量控制（一）设计方案的合理性幕墙设计方案应充分考虑建筑的整体风格、使用功能、地理环境和气候条件等因素。
设计方案应满足建筑结构的安全性要求，同时要保证幕墙的气密、水密、风压变形等性能指标符合相关标准。
（二）结构计算的准确性结构计算是幕墙设计的关键环节，应根据幕墙的类型、尺寸、荷载等参数进行精确计算。
计算结果应能确保幕墙的龙骨、连接件等结构构件具有足够的强度和刚度，以承受各种荷载的作用。
（三）节点设计的可靠性节点设计直接关系到幕墙的安装质量和密封性能。
节点应设计合理，便于施工安装和维护，同时要保证节点处的密封可靠，防止雨水渗漏和空气渗透。
二、材料选择的质量控制（一）幕墙板材幕墙板材常见的有玻璃、铝板、石材等。
玻璃应符合相关的安全标准，如钢化玻璃的强度、夹层玻璃的粘结性能等。
铝板的表面处理应均匀、牢固，厚度应符合设计要求。
石材的材质、颜色、纹理应均匀一致，且应进行防护处理，以提高其耐候性。
（二）龙骨材料龙骨一般采用铝合金型材或钢材。
铝合金型材的表面氧化膜厚度应符合标准，钢材应进行防腐处理。
龙骨的尺寸、规格应符合设计要求，其力学性能应满足幕墙的承载要求。
（三）密封材料密封材料包括密封胶和密封胶条。
密封胶应具有良好的粘结性、耐候性和弹性，且应与幕墙板材和龙骨材料相容性良好。
密封胶条应具有足够的弹性和压缩永久变形性能，以保证密封效果。
（四）五金配件五金配件如连接件、锚固件、开启窗配件等应选用质量可靠的产品，其材质、规格和性能应符合设计要求。
三、施工过程的质量控制（一）测量放线测量放线是幕墙施工的基础工作，应确保测量精度符合要求。
放线应根据建筑主体结构的轴线和标高进行，同时要对测量结果进行复核，以保证幕墙的安装位置准确无误。
玻璃幕墙安装要点
玻璃幕墙安装要点 玻璃幕墙作为建筑外围的重要装饰和功能性结构，被广泛应用于各类商业建筑和高档住宅。其独特的美观性和透明性使其成为现代建筑设计的重要元素。然而，为了确保玻璃幕墙的安全和可靠性，正确的安装方法和要点至关重要。本文将介绍玻璃幕墙安装的一些要点和注意事项。
1. 确定设计和规范：在进行玻璃幕墙安装之前，首先需要按照设计图纸和相关规范进行初步的准备工作。设计图纸应包括安装细节、玻璃规格和型号、固定方法等。同时，应确保所选用的玻璃符合相关安全规范和标准。
2. 确保基础和支撑结构：玻璃幕墙的安装需要有稳固的基础和支撑结构。在施工前，应对基础进行充分的勘测和评估，确保基础的稳定性和承载能力满足要求。支撑结构的选择和设计应符合技术规范，并能满足所需的风荷载、地震荷载等要求。
3. 注意安装顺序：玻璃幕墙的安装顺序应按照设计图纸的要求进行。一般来说，从下往上、从内向外的安装顺序是较为常见的。在安装过程中，要注意避免玻璃碰撞和划伤，并使用专业工具进行精确的定位和固定。
4. 使用合适的密封材料：为避免漏水和水气渗透，玻璃幕墙的安装需要使用合适的密封材料。根据实际情况选择合适的密封材料，如硅酮胶或聚氨酯密封胶等。在施工过程中，要确保密封材料的均匀涂布和充分粘附，防止出现漏洞。 5. 合理施工工艺：玻璃幕墙的安装过程中需要使用吊篮、高空作业平台等设备，施工人员需要具备相应的操作技能和安全意识。同时，要保持施工现场的整洁和安全，避免杂物和碎片对施工过程和已安装玻璃的损坏。
6. 检测和验收：玻璃幕墙安装完成后，应进行必要的检测和验收。检测目的在于发现和纠正可能存在的问题，确保安装的质量和安全性。验收工作应由专业技术人员进行，并对每一项安装要求进行逐项核查。
综上所述，玻璃幕墙的安装是一项复杂而关键的工作，需要严格按照设计和规范要求进行。正确的安装方法和要点能够确保玻璃幕墙的安全可靠性，同时提升建筑的视觉效果和整体品质。因此，在进行玻璃幕墙安装时，务必注意上述要点，并在施工过程中保持高度的专业性和谨慎性。只有这样，才能实现玻璃幕墙的理想效果和长久使用。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
2010年8月
第39卷增刊
施工
技术
CONSTRUCTIONTECHNOLOGY
浅谈玻璃幕墙设计与安装安全质量控制要点
陆总兵
(南通新华建筑集团有限公司江苏南通2720(Xj
[摘要]提出
了玻璃幕墙的设计要求与注意事项,阐述了施工中的安全质量控
制要点
。
〔关键词]玻璃幕墙;设计;施工;控制要点【中图分类号」TU382[文献标识码」A【文章编
号
]l0()2一8498(2010)印办肠5刁3
Co址rOIPOintsofSafetyandQuaiityinDesignandInstsllationofGlassCurtainVVall
LuZongbin
g
(NantongXinhuaCoot二t衍nGrouPco,自d.,Nantong,Jia
ngs“272《XX),
China)
Abstrac
t:Desi,requirementsandattentionsofglasseurtainwalareputforward,andeon加l即intsofsafetyand
甲‘
钾
ineonstruetionareexpounded
Keywords:glasseurt苗nwal:desi,;eonstruetion;eontrolpoi
nts
1玻璃幕墙设计11规范设计图纸幕墙设计图纸应该完整、详尽,表达方式应规范化。现在玻璃幕墙工程多由施工企业自行设计,图纸未经原结构设计单位审核,有的虽经审核,也只是从总体方案、立面效果上粗审,未起到技术审核把关作用。因此,设计图纸极不规范,普遍存在设计图纸深度不够、设计图纸不全的现象:¹无施工图说明和施工要求,缺少节点大样图;º缺少预埋件锚固节点计算、幕墙龙骨框架在竖向荷载、水平荷载作用下的应力变形计算;»避雷、防火、防排水措施不当,没有通过设计确定幕墙自身避雷接地系统的设置分布、引出线的材料和截面尺寸与主体结构防雷系统可靠连接,并在设计图、大样图上标注清楚,而直接利用幕墙与主体结构连接作避雷接地的连接体;¼设计图中没有标出预埋件位置,忽视三维调节处理。½有些工程的玻璃幕墙设计滞后于主体工程进度,结构上未设预埋件,使玻璃幕墙与主体结构的连接措施不当,影响可靠的连接;¾有些工程楼面外缘没有实体窗下墙,但没按要求设置防撞栏杆,所有这些都给玻璃幕墙留下了不同程度的质量和安全隐患。鉴于以上问题,在施工单位的二次设计中必须要将各种受力杆件进行荷载、变形计算做出详细的计算书,再将节点安装详图、幕墙自身避雷接地系统的设置分布、引出线的材料和截面尺寸与主体结构防雷系统在设计图、大样图上标注清楚,请设计院审核签认后方可施工,严禁给玻璃幕墙留下质量和安全隐患
。
12建筑构造
玻璃幕墙设计应采取防雨水渗漏的措施。在易发生渗漏的部位应设置流向室外的泄水孔,在易产生冷
凝水的部位应设置冷凝水排出管道。构件制作时严格按规定要求钻泄水孔,安装时不得使内排水通道和泄
水孔受阻,保持内排水系统通畅。尤其是一些设计有百页窗及采光大棚的幕墙工程,应特别重视与周边连接、压顶等构造复杂部位的施工,发现密封不良、材料
性能达不到要求时及时整改或更换,必要时应分层进
行抗雨水渗漏性能的淋水试验,杜绝渗漏现象发生。13材料选择
幕墙用型材应符合现行国家标准《铝合金建筑型材》GB/T5237中规定的高精级要求,阳极氧化膜厚度
不应低于《铝及铝合金阳极氧化阳极氧化膜的总规
范》GB8013中规定的从15级,结构件型材壁厚不小
于3~。结构胶要有很好的抗拉强度、剥离强度、
撕裂
强度和弹性模量。结构硅酮密封胶和耐候硅酮密封胶
必须有材料供应方提供的产品质量保限年限的质量证
明以及结构硅酮密封胶与接触材料的相容性和薪结性
试验报告,且应注意同一批次的结构胶质量是否稳定,
[收稿
日期]
2010
扬一2
〔作者简介〕陆总兵南通新华建筑集团有限公司高级工程师
高级经济师国家一级注册建造师国家注册监理工程师北京
市朝阳区百子湾南二路78号院5号楼1(XX)22电话:
13910936665E一mail:比BNTXH@126eom666施工技术2010
增刊
不得使用超过有效期的结构硅酮胶,耐候胶与结构胶不得相互代用,尤其不得将结构胶作为耐候胶使用;五金件应符合设计要求,不得使用易生锈的不锈钢材料,电焊时应对不锈钢采取遮挡措施,防止电焊火花溅到不锈钢上引起生锈;严格按规范要求采用防火等级为A或B1的材料,当材料的防火等级不明确时,应取样进行测试。14物理性能检测建筑幕墙物理性能检测是指幕墙风压变形性能、幕墙雨水渗漏性能、幕墙空气渗透性能、幕墙层面变位性能等多项物理性能指标的测试,单元式幕墙、多跨连续梁幕墙应取有代表性部位2层以上试件进行检测。幕墙所用结构胶、耐候胶等其它材料按规定同步进行使用前检测,在幕墙构件安装之前进行。通过检测可以发现设计和生产制作中的缺陷和安装过程中应注意的问题、确认设计及材料选择的正确性和幕墙设计功能是否符合实际情况。2玻璃幕墙的施工21预埋件安装主体施工过程中要及时、准确、牢固地安置预埋件。幕墙安装前必须做好对已建建筑物和预埋件的复测检查,预埋件应全数检查,并根据检查结果调整幕墙分格并对偏差进行调整。如发现偏差必须按设计出具的修改方案图进行施工。要求每个预埋件的偏差控制在标高鉴ro~,位置偏差(20mm。幕墙与主体连接,当没有条件采用预埋件连接时,采用其他可靠的连接措施,但必须通过节点强度试验决定其承载力,试验项目及承载力应由设计决定。预埋件、连接件必须安装牢固,位置正确,焊缝质量符合《建筑钢结构焊接规程》IGJ81一02的要求,并经防腐处理。22幕墙与预埋件连接l)玻璃幕墙立柱必须通过连接件和主体结构中的预埋件相连,不得采用膨胀螺栓连接。2)安装的连接件、绝缘片、紧固件的材质、规格、数量必须符合设计要求。3)连接件应安装牢固,不松动,螺栓应有防松脱措施。焊缝饱满、不咬肉、无焊渣。4)连接件防锈和调节范围应符合设计要求。5)角码连接应有三维调节构造。幕墙连接件应有三维调节余量,可调节范围各为40~,并有防松脱措施,受力的铆钉和螺栓每处不得少于2个。6)连接件与预埋件之间位置偏差采用焊接调整时,焊缝长度应符合设计要求。23立柱与横梁两端连接应加设弹性橡胶垫片且应用密封胶充填严密
。
231立柱安装
l)连接立柱的芯管材质、规格应符合设计要求
。
2)芯管伸人上下立柱的长度各不
宜
omm。 3)上下立 柱间距应‘10mm,并用密封胶密封 。 4)立柱应为受拉构件,其上端应与主体结构固定 连接,下端为可上下活动连接。5)立柱与连接件采用不同金属材料时,应采用绝 缘片分隔 。 232横梁安装 l)连接固定横梁的连接件、螺栓(钉)的材质、规 格、品种、数量必须符合设计要求,螺钉应有防松脱的措施。同一个连接处的连接螺栓(钉)不应少于2个, 且不应采用自攻螺丝。2)弹性垫片安装位置正确,不松脱。 3)梁、柱连接不松动其接缝间隙落lmm,并以密封 胶密封。24结构胶和密封胶 必须选用优质结构硅酮密封胶、耐候硅酮密封胶 、 墙边胶,而且要加强检验,防止过期。结构硅酮密封胶 应打注饱满,其厚度和宽度必须符合规范规定和设计 要求。组件应待结构硅酮密封胶完全固化后才可挪 动。养护14~Zld后方可运往现场组装。结构硅酮密封胶必须在非受力状态下固化,否则必须先用机械方式固定。用机械方式固定时,待结构硅酮密封胶完全固化后才能拆除机械固定材料。注意控制密封胶的使用环境,严禁下雨天露天施工。结构胶的施工车间要求清洁无尘土,保持操作环境清洁,室内温度不宜高于27℃,相对湿度不宜低于50%,通风良好。 在现场装 配打胶时,基材表面温度不得超过60℃。结构硅酮密 封胶、耐候硅酮密封胶和墙边胶注胶前,注胶部位必须 做好净化工作,应先将铝框、玻璃或缝隙清除干净,注 胶后应嵌填密实、表面平整,加强养护,防止手摸、水冲等。结构胶、密封胶打注应均匀平整顺直,粘结严密牢固,无气泡,密封胶不得三面粘结。结构胶粘结厚度和宽度根据设计计算确定,同时,结构胶粘结厚度不应<6~,且不应>12~,粘结宽度不得<7~;密封胶施 工厚度应>3smm,宽度不应小于施工厚度的2倍。 隐框、半隐框幕墙禁止现场打注结构胶。25幕墙缝隙 幕墙四周与主体结构之间的缝隙应采用防火保 温材料填塞,内外表面应采用密封胶连续封闭,接缝 严密,不渗漏。全玻幕墙玻璃与玻璃、玻璃与玻璃 肋 之间的缝隙应采用结构硅酮密封胶嵌填严密,缝隙宽度不宜<6mm。玻璃四周橡胶条镶嵌牢固不松脱,
