【案例分析】经典HFSS仿真实例详解新朋友请点击上⽅RFsister关注我们关于仿真软件HFSS相信⼤家多少都有听过，这是⼀款⾮常强⼤好⽤的仿真软件，已经被应⽤于多个领域，当然，天线设计也离不开仿真软件。
本期⼩编为⼤家带来的是经典天线——对称振⼦天线仿真。
下⾯我们先来看看软件的简介。
HFSS – High Frequency Structure Simulator，Ansoft公司推出的三维电磁仿真软件，⽬前已被ANSYS公司收购；是世界上第⼀个商业化的三维结构电磁场仿真软件，业界公认的三维电磁场设计和分析的⼯业标准。
HFSS提供了⼀简洁直观的⽤户设计界⾯、精确⾃适应的场解器、拥有空前电性能分析能⼒的功能强⼤后处理器，能计算任意形状三维⽆源结构的S参数和全波电磁场。
HFSS软件拥有强⼤的天线设计功能，它可以计算天线参量，如增益、⽅向性、远场⽅向图剖⾯、远场3D图和3dB带宽；绘制极化特性，包括球形场分量、圆极化场分量、Ludwig第三定义场分量和轴⽐。
使⽤HFSS，可以计算：①基本电磁场数值解和开边界问题，近远场辐射问题；②端⼝特征阻抗和传输常数；③ S参数和相应端⼝阻抗的归⼀化S参数；④结构的本征模或谐振解。
⽽且，由Ansoft HFSS和Ansoft Designer构成的Ansoft⾼频解决⽅案，是⽬前唯⼀以物理原型为基础的⾼频设计解决⽅案，提供了从系统到电路直⾄部件级的快速⽽精确的设计⼿段，覆盖了⾼频设计的所有环节。
下⾯我们先来看看建⽴HFSS⼯程的⼀般过程。
（1）⾸先第⼀步是运⾏Ansoft HFSS：（2）然后单击下图红框处图标，在当前⼯程中插⼊⼀个设计：（3）选择求解类型，如下图：（4）为建⽴模型设置合适的单位，如下图：（5）在3D窗⼝中建⽴模型。
（6）设置需要的辐射边界。
（7）如果选择激励求解或激励终端求解，则需要为模型设置激励。
（8）设置求解频率及扫频操作等。
（9）点击下图按钮，检查当前⼯程的有效性。
用hfss设计波导裂缝驻波阵天线
应用HFSS9.0设计波导裂缝驻波阵天线范景云微波成像技术国家重点实验室 中国科学院电子学研究所 北京 100080摘要 传统的波导裂缝天线设计方法非常复杂，且天线研制周期长，本文借助高频结构分析软件HFSS9.0的优化功能给出了一种简便的矩形波导宽边纵向裂缝驻波阵的设计流程，并进行了仿真。
仿真结果与理论计算结果基本符合，利用HFSS9.0进行辅助设计的方法可以大大缩短天线研制周期。
关键词 波导裂缝，驻波阵天线，HFSS，优化 一、 引 言在机载雷达天线中，波导裂缝天线阵是应用最广泛的形式之一。
波导裂缝天线容易实现口径面的幅度分布和相位分布，口径面的利用系数高，而且它可满足雷达系统对天线增益高、副瓣低、体积小、重量轻的要求，所以在机载雷达中获得了广泛应用。
在阵列天线的条件下，必须考虑裂缝间的互耦影响。
一般来说，在实际天线应用中，通过实验测量阵列之间的互耦误差较大，且实验工作量很大。
所以，非常有必要利用计算机仿真来部分代替常规的实验工作。
Ansoft-HFSS 软件采用有限元法（FEM ）解决三维电磁场问题，求出S 、Y 、Z 参数，还可以得到场的方向图。
矩形波导宽边纵向裂缝驻波阵列的应用比较广泛，但对于谐振长度的求解，一直没有给出明确的理论推导和计算公式。
本文给出分析设计流程，讨论了HFSS 在设计中的应用，尤其在求解谐振长度时的快速简便的方法，通过设计实例可以看出仿真结果与理论计算结果十分接近，验证了此方法的正确性。
二、 波导纵向裂缝驻波阵的设计右图为矩形波导宽边纵向裂缝阵天线的结构示意图。
图1 波导纵向裂缝阵天线结构示意图图中，a 为波导宽度，b 为波导高度，t 为波导壁厚，w 为裂缝宽度，d 为相邻裂缝间距，l 为裂缝长度，x 为裂缝相对波导宽边中心线的偏移量。
根据Elliott 设计裂缝天线阵的基本理论，波导纵向裂缝驻波阵天线可以等效为图2的传输线模型[1]：图2 波导纵向裂缝阵天线的传输线模型为了获得驻波阵列，将辐射波导的一端短路，相邻裂缝与短路板的距离为4/g λ[2]。
天线技术hfss实验
格式规范（20）理论分析（20）规定设计（40）自选设计（20）总分天线技术课程设计报告课程名称天线技术学院软件与物联网工程学生姓名万秦浩学号0154310 专业通信工程班级通信152二O 一八年十二月摘要本文分析了半波偶极子天线的电流分布、辐射场方向、方向性系数、辐射电阻、输入阻抗，设计了半波偶极子天线，印刷偶极子天线，并在HFSS上进行了仿真，画出了回波损耗、驻波比、Smith圆图、输入阻抗和方向图等相关参数图像。
【关键词】天线半波偶极子印刷偶极子 HFSS1 理论分析半波偶极子天线是一种结构简单的基本线天线，也是一种经典的、迄今为止使用最广泛的天线之一。
半波偶极子天线由两根直径和长度都相等的直导线组成，每根导线的长度为1 /4个工作波长。
导线的直径远小于工作波长，在中间的两个端点上由等幅反相的电压激励，中间端点之间的距离远小于工作波长，可以忽略不计。
1.电流分布对于从中心馈电的偶极子天线，其两端为开路，故电流为零。
工程上通常将其电流分布近似为正弦分布。
假设将偶极子天线沿z轴方向放置，其中心位于坐标原点，则长度为l的偶极子天线的电流分布可以表示为(1-1-1) 是波腹电流；k是波数，且k=2T/λ；l是偶极子天线的长度。
式中，I对于半波偶极子天线而言，其长度l=λ/4。
则半波偶极子天线的电流分布可以改写为：(1-1-2)2.辐射场和方向图已知半波偶极子天线上的电流分布，可以利用叠加原理来计算半波偶极子天线的辐射场。
半波偶极子天线可以看成是由长度为dz的电基本振子天线连接而成的，dz这一小段天线上的电流等幅同相，但沿着z轴的电流幅度是正弦分布的。
半波偶极子天线的辐射场具体表示为：（1-1-3）整理得：（1-1-4）加上方向特性，半波偶极子天线的远区辐射电场为：（1-1-5）式中，（1-1-6）称为半波偶极子天线的方向性函数。
再根据远区场的性质，可以求得半波偶极子天线的磁场为：（1-1-7）3.方向性系数给出的半波偶极子天线的方向性函数，可以计算出半波偶极子天线的功率方向性系数为：(1-1-8)若以分贝表示，则为：(1-1-9)4.辐射电阻天线的平均功率密度可以用平均坡印廷矢量来表示，即：（1-1-10）把半波偶极子天线的辐射电场和辐射磁场可得：（1-1-11）半波偶极子天线的辐射功率则为：（1-1-12）这里使用Rr来表示辐射电阻，有：（1-1-13）5.输入阻抗根据基本的传输线理论，输入阻抗一般同时包含实部和虚部两部分，即为：Z in =Rin+jXin(1-1-14)对于良导体而言，导体电阻可以忽略，此时实部电阻仅包含辐射电阻，即为：R in =Rr(1-1-14)2 规定设计：半波偶极子天下按设计2.1 HFSS设计概述设计一个中心频率为3GHZ的半波偶极子天线，天线沿z轴方向放置，中心位于坐标原点，材质使用理想导体，总长度为0.48λ，半径为λ/200天线馈电采用集中端口激励，端口距离为0.24，辐射便捷和天线距离为λ/4。

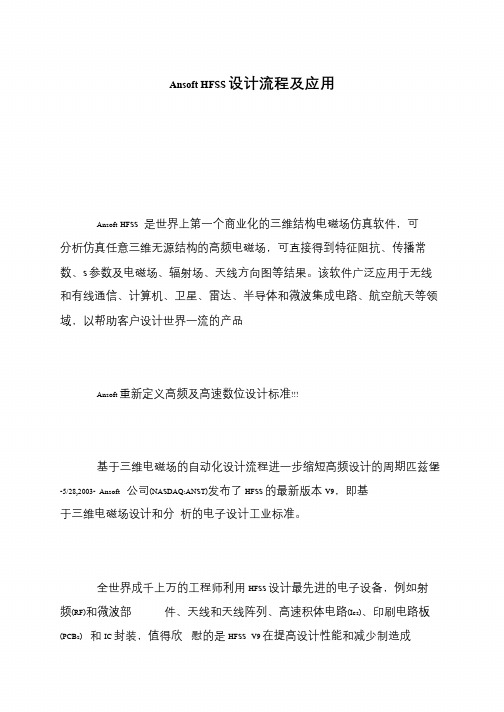

Ansoft HFSS设计流程及应用
Ansoft HFSS 设计流程及应用
Ansoft HFSS 是世界上第一个商业化的三维结构电磁场仿真软件，可分析仿真任意三维无源结构的高频电磁场，可直接得到特征阻抗、传播常
数、S 参数及电磁场、辐射场、天线方向图等结果。
该软件广泛应用于无线
和有线通信、计算机、卫星、雷达、半导体和微波集成电路、航空航天等领域，以帮助客户设计世界一流的产品
Ansoft 重新定义高频及高速数位设计标准!!!
基于三维电磁场的自动化设计流程进一步缩短高频设计的周期匹兹堡-5/28,2003- Ansoft 公司(NASDAQ:ANST)发布了HFSS 的最新版本V9，即基于三维电磁场设计和分析的电子设计工业标准。
全世界成千上万的工程师利用HFSS 设计最先进的电子设备，例如射频(RF)和微波部件、天线和天线阵列、高速积体电路(Ics)、印刷电路板(PCBs) 和IC 封装，值得欣慰的是HFSS V9 在提高设计性能和减少制造成。
微波仿真论坛_用HFSS 电磁软件仿真设计准八木天线
参考文献： [1] Y. Qian ,A.R. Perkons and T. itoh ”Surface wave excitation of a dielectric slab by a Yagi-Uda slot array antenna-FDTD simulation and measurement,” 1997 Topical Symposium on Millimeter Proceedings, New York: IEEE .1998.PP.137-140. [2] Y. Qian et al, “Microstrip-fed Quasi-Yagi Antenna with Broadband Characteristics,” Electronics Letters, Vol. 34, No. 23, Nov. 1998, pp. 2194- 2196. [3] N. Kaneda, Y. Qian, and T. Itoh, “A novel Yagi–Uda dipole array fed by a microstrip-to-CPS transition,” in Proc. 1998 Asia Pacific Microwave Conf. Dig., Yokohama, Japan, Dec. 1998, pp. 1413–1416.
贴片天线

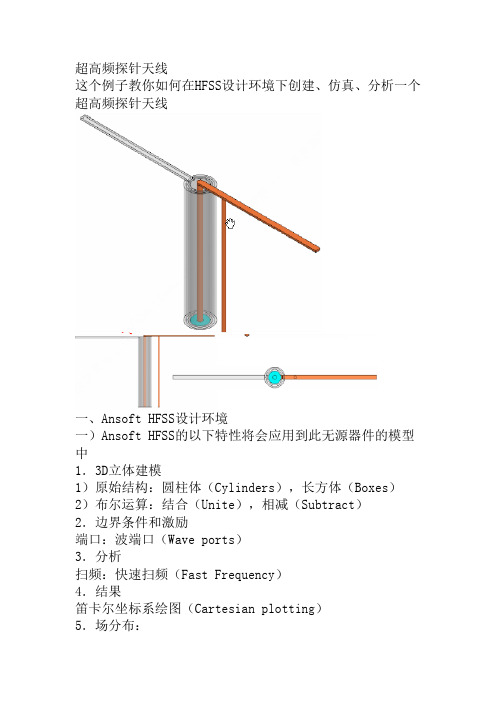

超高频探针天线这个例子教你如何在HFSS设计环境下创建、仿真、分析一个超高频探针天线一、Ansoft HFSS设计环境一）Ansoft HFSS的以下特性将会应用到此无源器件的模型中1．3D立体建模1）原始结构：圆柱体（Cylinders），长方体（Boxes）2）布尔运算：结合（Unite），相减（Subtract）2．边界条件和激励端口：波端口（Wave ports）3．分析扫频：快速扫频（Fast Frequency）4．结果笛卡尔坐标系绘图（Cartesian plotting）5．场分布：3D远场分布图（3D Far Field Plots）二、开始一）启动Ansoft HFSS1．点击微软的开始按钮，选择程序，然后选择Ansoft，HFSS10程序组，点击HFSS10，进入Ansoft HFSS。
