沥青软化点试验(环球法)
作业指导书10(沥青及沥青混合料试验)
XXXXXXXXXXXXX（单位）沥青及沥青混合料试验指导书编制：审核：批准：二00二年七月八日一、总则制定沥青及沥青混合料试验指导书的目的是通过对沥青及沥青混合料试验中每一道程序的控制，使之满足顾客要求和符合试验规程及有关技术标准规范的规定。
二、检验采用的相关文件2．1 顾客的试验委托单。
2．2 公路工程沥青及沥青混合料试验规程（JTJ052—2000）。
2．3 公路沥青路面施工技术规范（JTJ032—94）。
2．4 本检测中心《质量手册》、《质量体系运行程序文件》等。
三、适用范围适用于本检测中心所能承担的沥青及沥青混合料试验项目的试验指导。
五、技术要求（见附表）附表1、福建省公路工程对石油沥青材料相关试验项目的技术要求如下表：注：当25℃延度达不到100cm时，如15℃延度不小于100cm，也认为合格的。
附表2、热拌沥青混合料面层施工过程中工程质量的控制标准如下表：注：1、粗粒式沥青混凝土稳定度可降低1kN；2、Ⅰ型细粒式及砂粒式沥青混凝土的空隙率为2%~6%；六、进行沥青及沥青混合料试验应准备的试验仪具和材料：6．1 针入度试验：⑴针入度仪；⑵小盛样皿：内径55mm深35mm；⑶恒温水槽：≥10L 控温准确度0.1℃；⑷平底玻璃皿：≥1L 深度≥80mm；⑸温度计：0~50℃分度0.1℃；⑹秒表：分度0.1S；⑺平板玻璃、三氯乙烯、电炉、石棉网、铝锅等；6．2 延度试验：⑴延度仪：5cm/min±0.25cm/min；⑵试模+底板；⑶恒温水槽：≥10L 控温准确度0.1℃；⑷温度计：0~50℃分度0.1℃；⑸砂浴或电炉；⑹甘油滑石粉隔离剂（甘油2：滑石粉1）；⑺平刮刀、石棉网、酒精、食盐等；6．3 软化点试验：⑴软化点试验仪：钢球、试样环、钢球定位环、金属架、耐热烧杯、温度计0~80℃分度0.5℃；⑵环夹；⑶带振荡搅拌器调温电炉；⑷恒温水槽：控温准确度0.5℃；⑸玻璃板、平刮刀、石棉网、隔离剂、蒸馏水等；6．4 与粗集料的粘附性试验：⑴天平：500g 感量0.01g；⑵恒温水槽：保温80℃±1℃；⑶500ml容器1只；⑷1000ml烧杯1只；⑸标准筛：9.5mm、13.2mm、19mm各一个；⑹自动控温烘箱；⑺电炉、试验架、细线、铁丝网、玻璃板、搪瓷盘、拌和铲、石棉网、手套、纱布等；6．5 沥青混合料密实度试验（蜡封法）：⑴电子称：≥3kg 感量0.5g；⑵网篮；⑶溢流水箱；⑷试件悬吊装置；⑸冰箱；⑹石蜡、铁块、滑石粉、秒表、风扇、电炉等；6．6 沥青混合料马歇尔稳定度试验：⑴沥青混合料马歇尔稳定度试验仪：≥25kN 准确度100N，加载速率50mm/min±5mm/min；⑵恒温水槽：控温准确度1℃深度≥150mm；⑶真空饱水容器：含真空泵及真空干燥器；⑷烘箱；⑸天平：感量不大于0. 1g；⑹温度计：分度1℃；⑺卡尺、棉纱、黄油等；6．7 沥青混合料中沥青含量试验（离心分离法）：⑴离心抽提仪：转速≥3000r/min；⑵压力过滤装置；⑶回收瓶：1700ml以上；⑷天平：0.01g、1mg各一台；⑸量筒：准确度1ml；⑹自动控温烘箱；⑺圆环形滤纸、工业用三氯乙烯、碳酸铵饱和溶液、小铲、搪瓷盘、大烧杯等；6．8 沥青混合料矿料级配检验：⑴0.075~53.0mm方孔筛一套；⑵天平：感量0. 1g；⑶摇筛机或手筛；⑷自动控温烘箱；⑸样品盘、毛刷等；七、沥青及沥青混合料取样、备样：7．1沥青取样应遵照公路工程沥青及沥青混合料试验规程（JTJ052—2000）中T0601-2000沥青取样法的规定；沥青试样准备应遵照其中T0602-1993沥青试样准备方法的规定。
沥青三大指标检验报告
YCS/STJC-JL-039-44
委托单位：
委托单编号：
工程名称：
报告编号：
沥青标号：
试验规程：
主要仪器：
所用部位：
收样日期：
试验日期：
沥青针入度试验：（试验温度
℃、荷重
g、贯入时间
s）
试验次数
1
2
3
针入度值（mm)
平均针入度值（mm)
沥青软化点试验：（环球法）（起始温度 ℃、加热介质 、升温速度 ）
试验次数
1
2
软化点（℃）
平均软化点（℃）
沥青延度试验：（试验温度源自℃）（拉伸速度）试验次数
1
2
3
拉断时读数（cm）
平均延度值（cm)
结论:
备注:
主 管：
审 核：
试 验：
见证取样人及编号： 地址:运城市盐湖区黄河大道九州皮革城内
检验单位：运城市顺通建筑工程检测有限公司
打印日期:
年
月
日
邮编:044000
电话:0359-2286753
第1页，共1页
道路石油沥青技术性能-高温及低温性能
标
T800要求值
50 (2.9031 log P25) (PI 20 PI
10)
25
一、沥青的软化点与当量软化点
高 温
当量软化单
性 注意事项：
能
当量软化点取决于沥青的针入度值，它的本质仍然是指
相
数。
关
提出当量软化点并不等于将环球法测定的软化点全盘否
指
定。
标
实测软化点在沥青生产和质量检验上仍然是重要而方便
关
确定高温粘度
指 标
逆流式毛细管法 赛波特粘度计法 RAV
乳化沥青和煤沥青
恩格拉粘度计法
标准粘度计法
二、沥青结合料的粘度
高 温
粘度
性 60℃粘度
能
60℃恰好处在夏季路面的高温条件，反映路面的实际情况，
相
为了使沥青混合料具有良好的抗流动变形能力，希望沥青
关
在此温度下有较高的粘度。
关
攻关专题的研究，提出了采用修正软化点代替实测的环球
指
法软化点，称为当量软化点。
标
当量软化点根据“等粘温度”原理提出，表达沥青粘度所
能承受的极限，大体相当于针入度达到800时的温度，遂
定义此温度为当量软化点，T800.
一、沥青的软化点与当量软化点
高 温
当量软化点
性 确定方法（一）
能
根据温度敏感性系数得到：
指
我国采用的试验方法为真空减压毛细管法。
标
二、沥青结合料的粘度
高 温
粘度
性
60℃粘度
能
理论公式的推导：
相
S pR4
关 指
D 8QL S r 2P P r
2rL 2L
公路工程沥青及沥青混合料试验规程完整
公路工程沥青及沥青混合料试验规程2术语2.1.1沥青的密度沥青在规定温度下单位体积所具有的质量，以g/cm 3计。
2.1.2沥青的相对密度在同一温度下，沥青质量与同体积的水质量之比值，无量纲。
2.1.3针人度在规定鍵和时间内，附加一定质量的标准针垂直贯入沥的深度，以0.1mm 计。
2.1.4针人度指数沥青结合料的温度感应性指标，反映针入度随温度而变化的程度，由不同温度的针入度按规定方法计算得到，无量纲。
2.1.5延度规定形态的沥青试样，在规定温度下以一定速度受拉伸至断开时的长度，以cm计。
2.1.6软化点（环球法）沥青试样在规定尺寸的金属环内，上置规定尺寸和质量的钢球，放于水或甘油中，以规定的速度加热，至钢球下沉达规定距离时的温度，以C 计。
2.1.7沥青的溶解度沥青试样在规定溶剂中可溶物的含量，以质量百分率表示。
2.1.8蒸发损失沥青试样在163C温度条件下加热并保持5h后质量的损失，以百分率表示。
2.1.9闪点沥青试样在规定的盛样器内按规定的升温速度受热时所蒸发的气体以规定的方法与试焰接触，初次发生一瞬即灭的火焰时的温度，以C计。
盛样器对黏稠沥青是克利夫兰开口杯（简称COC），对液体沥青是泰格开口杯（简称TOC）。
2.1.10弗拉斯脆点涂于金属片上的沥青薄膜在规定条件下，因冷却和弯曲而出现裂纹时的温度，以C计。
2.1.11沥青的组分分析按规定方法将沥青试样分离成若干个组成成分的化学分析方法。
2.1.12沥青的黏度沥青试样在规定条件下流动时形成的抵抗力或内部阻力的度量，也称黏滞度。
2.1.13沥青、混合料的密度压实沥青混合料常温条件下单位体积的干燥质量，以g/cm 3计。
2.1.14枥青混合料的相对密度同一温度条件下压实沥青混合料试件密度与水密度的比值，无量纲。
2.1.15浙青混合料的理大密度假设压实沥青混合料试件全部为矿料（包括矿料自身内部的孔隙）及沥青所占有、空隙率为零的理想状态下的最大密度，以g/cm 3计。

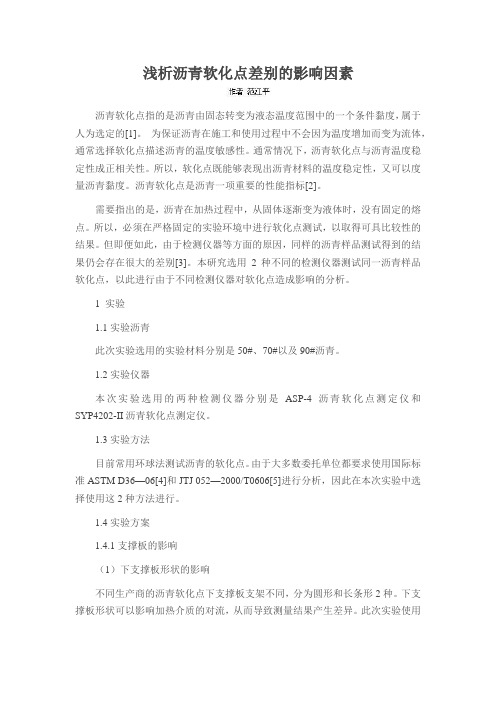

浅析沥青软化点差别的影响因素
浅析沥青软化点差别的影响因素沥青软化点指的是沥青由固态转变为液态温度范围中的一个条件黏度，属于人为选定的[1]。
为保证沥青在施工和使用过程中不会因为温度增加而变为流体，通常选择软化点描述沥青的温度敏感性。
通常情况下，沥青软化点与沥青温度稳定性成正相关性。
所以，软化点既能够表现出沥青材料的温度稳定性，又可以度量沥青黏度。
沥青软化点是沥青一项重要的性能指标[2]。
需要指出的是，沥青在加热过程中，从固体逐渐变为液体时，没有固定的熔点。
所以，必须在严格固定的实验环境中进行软化点测试，以取得可具比较性的结果。
但即便如此，由于检测仪器等方面的原因，同样的沥青样品测试得到的结果仍会存在很大的差别[3]。
本研究选用2种不同的检测仪器测试同一沥青样品软化点，以此进行由于不同检测仪器对软化点造成影响的分析。
1 实验1.1实验沥青此次实验选用的实验材料分别是50#、70#以及90#沥青。
1.2实验仪器本次实验选用的两种检测仪器分别是ASP-4沥青软化点测定仪和SYP4202-II沥青软化点测定仪。
1.3实验方法目前常用环球法测试沥青的软化点。
由于大多数委托单位都要求使用国际标准ASTM D36—06[4]和JTJ 052—2000/T0606[5]进行分析，因此在本次实验中选择使用这2种方法进行。
1.4实验方案1.4.1支撑板的影响（1）下支撑板形状的影响不同生产商的沥青软化点下支撑板支架不同，分为圆形和长条形2种。
下支撑板形状可以影响加热介质的对流，从而导致测量结果产生差异。
此次实验使用ASP-4全自动沥青软化点测定仪对3种型号的沥青分别进行测试，选用不同形状的下支撑板来研究下支撑板形状对软化点大小的影响，（2）下落高度的影响在GB/T 4507—1999[6]和ASTM D36—95标准中，对下落高度的规定是25mm，而在JTJ 052—2000/T0606中则规定为25.4 mm，不同下落高度软化点会有差异。
此次实验选择ASP-4沥青软化点测定仪，用两种高度的支撑架测试下落高度对软化点的影响。

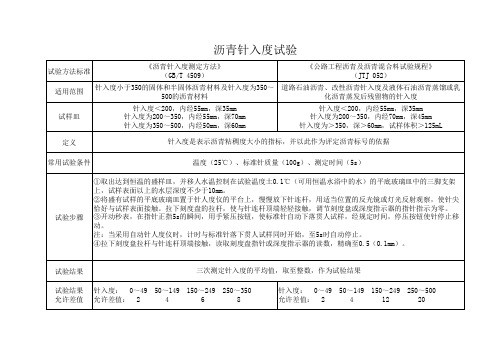

沥青试验两标准异同
试验方法标准
《沥青针入度测定方法》 （GB/T 4509）
《公路工程沥青及沥青混合料试验规程》 （JTJ 052）
适用范围
针入度小于350的固体和半固体沥青材料及针入度为350～ 道路石油沥青、改性沥青针入度及液体石油沥青蒸馏或乳
500的沥青材料
化沥青蒸发后残留物的针入度
试样皿
针入度＜200，内经55mm，深35mm 针入度为200～350，内经55mm，深70mm 针入度为350～500，内经50mm，深60mm
试验结果
同一试样，每次平行试验不少于3个，如3个测定结果均大于100cm ，试验结果记作“﹥100cm” ；特殊需要也可分别 记录实测值。如3个测定结果中，有一个以上的测定值小于100cm 时，若最大值或最小值与平均值之差满足重复性试验 精密度要求，则取3 个测定结果的平均值的整数作为延度试验结果，若平均值大于100cm ，记作“﹥100cm”。若最大 值或最小值与平均值之差不符合重复性试验精密度要求时，试验应重新进行。
试验结果
三次测定针入度的平均值，取至整数，作为试验结果
试验结果 针入度： 0～49 50～149 150～249 250～350
允许差值 允许差值： 2
4
6
8
针入度： 0～49 50～149 150～249 250～500
允许差值： 2
4
12
20
试验方法标准 适用范围 定义
沥青延度试验
《沥青延度测定方法》 （GB/T 4508）
沥青软化点试验
试验方法标准
《沥青软化点测定法》（环球法） （GB/T 4507）
适用范围 软化点在30～157℃范围内的石油沥青和煤焦油沥青试样
沥青及沥青混合料试验
第二部分沥青及沥青混合料试验沥青的取样方法应满足检查沥青产品质量而采集有代表性样品。
取样数量：粘稠或固体沥青不少于1.5kg，液体沥青不少于1L，沥青乳液不小于4L。
取样仪器主要有：盛样器、沥青取样器。
沥青试样在试验前应按一定方法制备，下面介绍沥青试样准备方法。
1、仪器与材料（1）烘箱：200℃，带温度调节器。
（2）加热炉具：电炉或其它燃气炉。
（3）石棉垫：不小于炉具上面积。
（4）滤筛：筛孔孔径0.6mm。
（5）沥青盛样器具：金属锅或瓷坩埚。
（6）乳化剂。
（7）烧杯：1000ml。
（8）温度计：0～100℃及200℃，分度0.1℃。
（9）天平：称量2000g，感量不大于1g；称量100g，感量不大于0.1g。
（10）其它：玻璃棒、溶剂、洗油、棉纱等。
2、热沥青试样制备（1）将装有试样的盛样器带盖放入恒温烘箱中，烘箱温度80℃，加热至沥青全部溶化。
（2）将盛样器在炉具上加热，时间不超过30min，搅拌，温度不超过100℃条件下，脱水至无泡沫为止。
最后的加热温度不超过软化点以上100℃(石油沥青)或50℃（煤沥青）。
（3）将盛样器中的沥青通过0.6mm的滤筛过筛，分装入擦试干净并经干燥的一个或数个沥青盛样皿中，数量应略有富余。
（4）将准备好的沥青一次灌入各项试验的模具中。
沥青试样的制备方法适用于粘稠道路石油沥青、煤沥青等需要加热后才能进行试验的沥青试样，按此法准备后立即在试验室进行各项试验。
试验一沥青针入度试验沥青的针入度是在规定的温度和时间内，附加一定重量的标准针垂直贯入试样的深度，以0.1mm表示，它用来测定沥青的粘滞度。
一、试验目的1、测定道路石油沥青、液体石油沥青蒸馏和乳化沥青蒸发后残留物的针入度。
2、做为划分沥青牌号的指标之一。
二、主要仪器设备1、针入度仪：普通型或数显型。
由主机及标准针、针连杆、盛样皿等组成。
盛样皿分Φ55×h35及Φ70×h45等。
2、恒温水浴。
3、平底玻璃保温皿。
公路工程沥青及沥青混合料试验规程
公路工程沥青及沥青混合料试验规程2 术语2.1。
1 沥青的密度沥青在规定温度下单位体积所具有的质量,以g/cm3计。
2。
1。
2 沥青的相对密度在同一温度下，沥青质量与同体积的水质量之比值,无量纲。
2。
1。
3 针人度在规定鍵和时间内，附加一定质量的标准针垂直贯入沥的深度，以0。
1mm计。
2.1。
4 针人度指数沥青结合料的温度感应性指标，反映针入度随温度而变化的程度，由不同温度的针入度按规定方法计算得到,无量纲.2。
1.5 延度规定形态的沥青试样,在规定温度下以一定速度受拉伸至断开时的长度，以cm计.2.1.6 软化点(环球法）沥青试样在规定尺寸的金属环内，上置规定尺寸和质量的钢球，放于水或甘油中，以规定的速度加热，至钢球下沉达规定距离时的温度，以℃计。
2.1.7 沥青的溶解度沥青试样在规定溶剂中可溶物的含量，以质量百分率表示。
2.1.8 蒸发损失沥青试样在163℃温度条件下加热并保持5h后质量的损失,以百分率表示。
2。
1.9 闪点沥青试样在规定的盛样器内按规定的升温速度受热时所蒸发的气体以规定的方法与试焰接触，初次发生一瞬即灭的火焰时的温度，以℃计。
盛样器对黏稠沥青是克利夫兰开口杯(简称COC）,对液体沥青是泰格开口杯（简称TOC）。
2.1.10 弗拉斯脆点涂于金属片上的沥青薄膜在规定条件下，因冷却和弯曲而出现裂纹时的温度，以℃计。
2.1.11沥青的组分分析按规定方法将沥青试样分离成若干个组成成分的化学分析方法。
2。
1。
12 沥青的黏度沥青试样在规定条件下流动时形成的抵抗力或内部阻力的度量，也称黏滞度。
2。
1.13 沥青、混合料的密度压实沥青混合料常温条件下单位体积的干燥质量，以g/cm3计。
2.1.14枥青混合料的相对密度同一温度条件下压实沥青混合料试件密度与水密度的比值，无量纲。
2.1。
15浙青混合料的理大密度假设压实沥青混合料试件全部为矿料(包括矿料自身内部的孔隙)及沥青所占有、空隙率为零的理想状态下的最大密度，以g/cm3计.2.1。
第八章 沥青
地沥青质含量较多时，其温度敏感性较小；
石蜡含量较高时，温度敏感性增加。。
4、大气稳定性 大气稳定性：是指石油沥青在热、阳光、氧气和潮湿等 因素的长期综合作用下抵抗老化的性能。 以沥青试样加热蒸发前后的“蒸发损失百分率”和“蒸 发后针入度比”来评定。蒸发损失百分率愈小，蒸发后 针入度比愈大，则表示沥青大气稳定性愈好， 老化愈 慢。 蒸发前质量－蒸发后质 量 蒸发损失百分率＝ 100 ％ 蒸发前质量 蒸发后针入度 蒸发后针入度比＝ 100 ％ 蒸发前针入度
The End!
Hale Waihona Puke 2、道路石油沥青的技术标准 按使用道路的交通量，分为中、轻交通量道路石油 沥青和重交通量道路石油沥青两个标准。 ①中、轻交通量道路石油沥青技术标准
用于二级以下公路和城市次干路、支路路面的沥青， 应满足中、轻交通量道路石油沥青的技术要求。 。
该标准是按针入度值划分A-60、A-100、A-140、A180和A-200号等5个标号，其中A-60和A-100按延 度指标又划分甲、乙两个副标号。 此外，该标准对软化点、溶解度、蒸发损失、蒸发 后针入度比以及闪点等要求，亦都作了相应规定。。
编号 A B 针入度（1/10mm） 30 22 延度（cm） 5 2.5 软化点（℃） 72 101
编号 A B
针入度（1/10mm） 30 22
延度（cm） 5 2.5
软化点（℃） 72 101
宜用B石油沥青，一般屋面用沥青应比当地屋面 可能达到的最高温度高出20℃，即比当地最高 温度高出40℃左右。
建筑石油沥青的技术标准
项目 10号 针入度（25℃，100g，5s），1/10mm 延度（25℃，cm/min），cm，≥ 软化点（环球法），℃，≥ 10～25 1.5 95 质量指标 30号 26～35 2.5 75 40号 36～50 3.5 60
100#石油沥青标准
２ （一３０ ０） ０
２ ０ ３ －４ ０ ５
不小于
９ ０
４ ２－ ５ ２
ＧＢ＇ １ １８ ／ｒ ４ １
国家石油和化学工业局 ２０－４１ ０００－０批准
２ ０ －００ ０ ０１－１实施
ＳＨ／Ｔ ２－ ２ ０５２ ０００
表 １续 ） （
质 量 指 标 项 目 ２０号 ０ １０号 ８
Ｓ Ｔ ２ － ２ ０ Ｈ／ ０ ２ ０ ０ ５
Ｎ Ｏ
吕
本标准是根据道路沥青路面的 需要和生 产技术的 发展，对 Ｓ ０ ２ ９２道路石油沥青》 Ｈ －１ 《 ５ ２ ９ 进行修
订而成 的。 本标 准与 Ｈ ２ ９２ Ｓ ０２－１９ 的主要差异如下 ： ５ １ 取消 了６ 号 ０ 乙和 １０号乙两个牌号。 ． ０ ２ 对各牌号道路石油沥青 的针人度 范围进行 了调整。 ． ３ 对 ２０ 号道路石油 沥青 ２℃延度规定了下限。 ． ０ ５ ４ 取消 ６ ０号和 １０ 的针人度 比及蒸发损 失项 目，增加薄膜烘箱 试验项 目，包括 质量变化 、针 ． ０号 人度 比及 ２℃延度 ，指标定为报告。 ５ ５ 对延度 的所 有牌号加注“ ２℃延度达不到 ，１℃延度达到时 ，也认为是合格的” ． 如 ５ ５ 。 本标准 由中国石油化工 集团公 司提出。 本标准 由石油大学 （ 华东） 重质 油研究 所归 口。 本标 准起草单位 ：齐鲁石化公 司胜利炼 油厂。 本标 准主要起草人 ：王 斌。
６ 采样 采 样 按 Ｇ ／ １ １７进 行 。 Ｂ Ｔ １４
编者注 ：本标准 中引用 的标准 名称变动如下。
标 准 号 现标准名称 沥青软化点测定法 （ 环球法 ） 沥青延度测定法 沥青针人度测定法
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
.
精选word
沥青软化点试验（环球法）
1.目的和适用范围
（1）沥青的软化点是试样在规定尺寸的金属环内，上置规定尺
寸和质量的钢球，放于水（或甘油）中，以（5±0.5）℃／min的速
度加热，至钢球下沉达规定距离（25.4mm）时的温度，以℃表示。
（2）本方法适用于测定道路石油沥青、煤沥青、液体石油沥青
和乳化沥青蒸发后残留物等材料的软化点。
2．仪具与材料
本试验需要下列仪具与材料：
（1）软化点试验仪，由下列附件组成：
①钢球：直径9.53mm，质量（3.5土0.05）g。
②试样环：黄铜或不锈钢等制成。
③钢球定位环：黄铜或不锈钢制成。
④金属支架：由两个主杆和三层平行的金属板组成。上层为一圆
盘，直径略大于烧杯直径。中间有一圆孔，用以插放温度计：中层板
板上有两个孔，准备放置金属环，中间有一小孔可支持温度计的测温
端部。一侧立杆距环上面51mm处刻有水高标记。环下面距下层底板
为25.4mm，而下底板距烧杯底不少于12.7mm，也不得大于19mm。三
层金属板和两个主杆由两螺母固定在一起。
⑤耐热玻璃烧杯：容量800-1000mL，直径不少于86mm，高不少
于120mm。
.
精选word
⑥温度计：30-180℃，分度0.5℃的全浸式温度计。
（2）环夹：由薄钢条制成，用以夹持金属环，以便刮平表面。
（3）装有温度调节器的电炉或其他加热炉具（液化石油气、天
燃气等）。
（4）试样底板：金属板（表面粗糙度应达Ra0.8μm）或玻璃板。
（5）恒温水槽。
（6）平刮刀。
（7）甘油滑石粉隔离剂（甘油与滑石粉的比例为质量比2：1）。
（8）新煮沸过的蒸馏水。
（9）其他：石棉网。
3．方法与步骤
（1）准备工作
将试样环置于涂有甘油滑石粉隔离剂的试样底板上，将准备好的
沥青试样徐徐注入试样环内至略高出环面为止。
如估计试样软化点高于120℃，则试样环和试样底板（不用玻璃
板）均应预热至80-100℃。 试样在室温冷却30min后，用环夹
夹着试样杯，并用热刮刀刮除环面上的试样，应使其与环面齐平。
（2）试验步骤
①试样软化点在80℃以下者：
.
精选word
a.将装有试样的试样环连同试样底板置于装有（5土0.5）℃的
恒温水槽中至少15min； 同时将金属支架、钢球、钢球定位环等亦
置于相同水槽中。
b．烧杯内注入新煮沸并冷却至5℃的蒸馏水或纯净水，水面略
低于立杆上的深度标记。
c．从恒温水槽中取出盛有试样的试样环放置在支架中层板的圆
孔中，套上定位环；然后将整个环架放人烧杯中，调整水面至深度标
记，并保持水温为（5土0.5）℃。环架上任何部分不得附有气泡。
将0-80℃的温度计由上层板中心孔垂直插入，使端部测温头底部与
试样环下面齐平。
d．将盛有水和环架的烧杯移至放有石棉网的加热炉具上，然后
将钢球放在定位环中间的试样中央，立即开启电磁震荡搅拌器，并开
始加热，使杯中水温在3min内调节至维持每分钟上升（5土0.5）℃。
注意，在加热过程中，如温度上升速度超出此范围时，则试验应重
做。
e.试样受热软化逐渐下坠，至与下层底板表面接触时，立即读
取温度，至0.5℃。
②试样软化点在80℃以上者：
a.将装有试样的试样环连同试样底板置于装有（32土1）℃甘油
的恒温槽中至少15min；同时将金属支架、钢球、钢球定位环等亦置
于甘油中。
b.在烧杯内注入预先加热至32℃的甘油，其液面略低于立杆上
.
精选word
的深度标记。
.
精选word
c.从恒温槽中取出装有试样的试样环按上述（1）的方法进行测
定，准确至1℃。
4.报告
同一试样平行试验两次，当两次测定值的差值符合重复性试验精
度要求时，取其平均值作为软化点试验结果，准确至0.5℃。
5．允许误差
（1）当试样软化点小于80℃时，重复性试验精度的允许差为
1℃，再现性试验精度的允许差为4℃。
（2）当试样软化点等于或大于80℃时，重复性试验精度的允许差为
2℃，再现性试验精度的允许差为8℃。
感谢您的支持与配合，我们会努力把内容做得更好！
