红外传感器循迹算法
智能小车红外循迹巡线传感器原理与应用电路
智能小车红外循迹巡线传感器原理与应用电路智能小车是指由单片机控制的，可以修改程序的，在程序的控制下，能够自由移动，自动完成特定功能的小车。
它集计算机技术，软件编程，自动控制，传感器技术，机械结构于一体，是学习信息技术，机器人的最佳载体。
小车循迹指的是小车在白色地板上循黑线行走，通常采取的方法是红外探测法。
也可用CCD，CMOS 摄像头方案，光电优点：1．电路设计相对简单 2．检测信息速度快 3．成本低缺点：1．道路参数检测精度低、种类少2．检测距离短3．耗电量大4、容易受外界光线干扰摄像头优点：1．检测前瞻距离远 2．检测范围宽3．检测道路参数多缺点：1．电路相对设计复杂2．检测信息更新速度慢3．软件处理数据较多红外探测法，即利用红外线在不同颜色的物体表面具有不同的反射强度的特点，在小车行驶过程中不断地向地面发射红外光，当红外光遇到白色纸质地板时发生漫反射，反射光被装在小车上的接收管接收；如果遇到黑线则红外光被吸收，小车上的接收管接收不到红外光。
单片机就是否收到反射回来的红外光为依据来确定黑线的位置和小车的行走路线。
常用的红外探测元件有红外发光管，红外接收管，红外接收头，一体化红外发射接收管。
红外线是不可见光线。
所有高于绝对零度（-273.15℃）的物质都可以产生红外线。
人的眼睛能看到的可见光按波长从长到短排列，依次为红、橙、黄、绿、青、蓝、紫。
其中红光的波长范围为0.62～0.76μm；紫光的波长范围为0.38～0.46μm。
比紫光波长还短的光叫紫外线，比红光波长还长的光叫红外线。
红外发光二极管：外形和普通发光二极管LED相似，发出红外光。
管压降约1.4v，工作电流一般小于20mA。
为了适应不同的工作电压，回路中常常串有限流电阻。
红外线发射管有三个常用的波段，850NM、875NM、940NM。
根据波长的特性运用的产品也有很大的差异，850NM波长的主要用于红外线监控设备，875NM主要用于医疗设备，940NM波段的主要用于红外线控制设备。
红外循迹小车原理
红外循迹小车原理红外循迹小车是一种基于红外传感技术的智能小车，它能够通过感知地面上的红外线信号来实现自动跟踪行驶。
这种小车在智能车辆、机器人比赛和科技教育中都有着广泛的应用。
在这篇文档中，我们将详细介绍红外循迹小车的原理及其工作过程。
红外循迹小车主要由红外传感器、控制模块、电机驱动器和电源模块等部分组成。
其中，红外传感器是最关键的部件之一，它能够感知地面上的红外线信号，并将信号转化为电信号输出。
控制模块则负责接收并处理传感器输出的信号，从而决定小车的行驶方向。
电机驱动器则根据控制模块的指令驱动小车的电机进行相应的转向和速度调整。
电源模块则提供工作电压和电流，保证整个系统的正常运行。
红外循迹小车的工作原理是基于地面上的红外线信号。
通常情况下，循迹小车会沿着一条预先绘制好的红外线路线行驶。
红外传感器会不断地感知地面上的红外线信号，并将其转化为电信号输出。
控制模块接收并处理传感器的输出信号，通过对比左右两侧的信号强度差异来判断小车当前的位置偏移情况。
根据这一判断，控制模块会发出指令，控制电机驱动器使小车进行相应的转向和速度调整，从而使小车能够沿着预定的线路行驶。
在实际应用中，红外循迹小车的原理可以通过以下几个关键步骤来实现：1. 红外传感器感知红外线信号，当循迹小车行驶在预先绘制好的红外线路线上时，红外传感器会不断地感知地面上的红外线信号，并将其转化为电信号输出。
2. 控制模块处理信号，控制模块接收并处理传感器的输出信号，通过对比左右两侧的信号强度差异来判断小车当前的位置偏移情况。
3. 发出指令，根据位置偏移情况，控制模块会发出指令，控制电机驱动器使小车进行相应的转向和速度调整，从而使小车能够沿着预定的线路行驶。
红外循迹小车的原理虽然看似简单，但实际上涉及到了许多复杂的技术原理和工程实践。
通过对红外传感器信号的处理和控制模块的智能算法设计，循迹小车能够实现精准的自动跟踪行驶。
这种智能车辆不仅在科技教育中有着广泛的应用，还在工业自动化和智能交通系统中有着巨大的潜在市场。
stm32红外循迹模块原理_概述及解释说明
stm32红外循迹模块原理概述及解释说明1. 引言1.1 概述本文旨在介绍和解释STM32红外循迹模块的原理。
红外循迹模块是一种基于STM32微控制器的系统，通过使用红外传感器实现对自动小车等智能设备的路径跟踪和导航功能。
本文将介绍该模块的设计原理、工作原理、实现方法以及它所具有的优缺点。
1.2 文章结构文章将按照如下结构进行展开：2. stm32红外循迹模块原理：这一部分将引入红外传感器的基本概念和工作原理，并详细说明红外循迹模块的设计和构成。
3. stm32红外循迹模块实现方法：在这一部分中，我们将介绍如何利用STM32微控制器来实现红外循迹模块，并阐述控制流程、程序设计以及运动方向判断与控制算法。
4. stm32红外循迹模块的优缺点分析：通过对该模块进行评估，我们将详细讨论它的优势和不足之处，并提供改进方案。
5. 结论与展望：最后，我们将总结本文所述内容，并展望红外循迹模块未来的研究方向。
1.3 目的本文的目的是为读者提供有关STM32红外循迹模块的全面理解。
通过对该模块原理、实现方法和优缺点分析的详细讲解，读者将能够了解该技术在智能设备中的应用及其潜力。
此外，本文还希望激发读者对于后续研究方向的兴趣，并促进更多创新和发展。
2. stm32红外循迹模块原理：2.1 红外传感器简介：红外传感器是一种能够检测和接收红外线辐射的设备。
在循迹模块中，使用的是红外LED发射器和红外光电二极管接收器。
红外LED发射器会发射出红外光束，而当物体遮挡光束时，红外光电二极管接收器能够捕捉到反射回来的光信号。
2.2 循迹模块设计与构成：循迹模块通常由多个红外传感器组合而成，这些传感器被安装在智能小车的底部或侧面位置。
它们以特殊的形式排列，用于检测路径上的白线或黑线。
循迹模块还包括一个基于STM32单片机的控制电路板，该板用于接收和处理传感器返回的信号。
2.3 工作原理解析：在工作过程中，循迹模块会持续发送红外光束，并通过传感器接收反射回来的光信号。

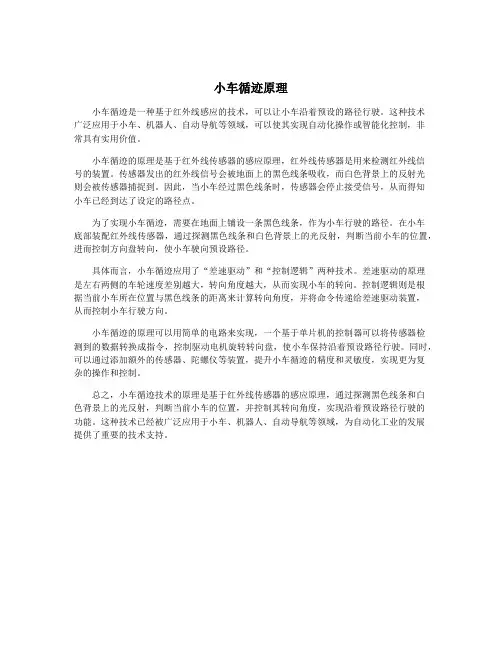

小车循迹原理
小车循迹原理小车循迹是一种基于红外线感应的技术，可以让小车沿着预设的路径行驶。
这种技术广泛应用于小车、机器人、自动导航等领域，可以使其实现自动化操作或智能化控制，非常具有实用价值。
小车循迹的原理是基于红外线传感器的感应原理，红外线传感器是用来检测红外线信号的装置。
传感器发出的红外线信号会被地面上的黑色线条吸收，而白色背景上的反射光则会被传感器捕捉到。
因此，当小车经过黑色线条时，传感器会停止接受信号，从而得知小车已经到达了设定的路径点。
为了实现小车循迹，需要在地面上铺设一条黑色线条，作为小车行驶的路径。
在小车底部装配红外线传感器，通过探测黑色线条和白色背景上的光反射，判断当前小车的位置，进而控制方向盘转向，使小车驶向预设路径。
具体而言，小车循迹应用了“差速驱动”和“控制逻辑”两种技术。
差速驱动的原理是左右两侧的车轮速度差别越大，转向角度越大，从而实现小车的转向。
控制逻辑则是根据当前小车所在位置与黑色线条的距离来计算转向角度，并将命令传递给差速驱动装置，从而控制小车行驶方向。
小车循迹的原理可以用简单的电路来实现，一个基于单片机的控制器可以将传感器检测到的数据转换成指令，控制驱动电机旋转转向盘，使小车保持沿着预设路径行驶。
同时，可以通过添加额外的传感器、陀螺仪等装置，提升小车循迹的精度和灵敏度，实现更为复杂的操作和控制。
总之，小车循迹技术的原理是基于红外线传感器的感应原理，通过探测黑色线条和白色背景上的光反射，判断当前小车的位置，并控制其转向角度，实现沿着预设路径行驶的功能。
这种技术已经被广泛应用于小车、机器人、自动导航等领域，为自动化工业的发展提供了重要的技术支持。
智能小车循迹原理
智能小车循迹原理智能小车循迹技术是一种基于光电传感器的自动导航技术，通过对地面反射光的检测和分析，实现小车在指定轨迹上行驶的能力。
本文将从传感器原理、信号处理和控制系统三个方面详细介绍智能小车循迹的工作原理。
一、传感器原理智能小车循迹系统主要依靠光电传感器来感知环境，其中常用的光电传感器有红外线传感器和光敏电阻传感器。
红外线传感器是最常见的一种传感器，其工作原理是通过发射和接收红外线来检测地面上的黑线或白线。
当传感器上方是黑线时，地面会吸收红外线，传感器接收到的光强较低；当传感器上方是白线时，地面会反射红外线，传感器接收到的光强较高。
通过检测光强的变化，系统可以确定小车当前位置，以便进行相应的控制。
光敏电阻传感器则是通过光敏电阻的电阻值随光照强度变化来实现检测。
当地面上有黑线时，光敏电阻接收到的光照较强，电阻值较低；当地面上是白线时，光敏电阻接收到的光照较弱，电阻值较高。
通过检测电阻值的变化，系统可以判断小车当前所在位置。
二、信号处理传感器感知到的光信号需要经过一系列的处理和分析，以提取有用的信息。
首先，传感器采集到的光信号需要进行放大和滤波处理，以提高信号的稳定性和可靠性。
接着，通过比较传感器输出信号与设定的阈值，判断当前检测到的是黑线还是白线。
最后，根据检测结果，系统会输出相应的电信号给控制系统，以实现对小车运动的控制。
三、控制系统智能小车循迹系统的控制系统通常由微控制器或单片机来实现。
控制系统根据传感器感知到的信号，判断小车当前位置及偏离轨迹的程度，并根据预设的算法进行相应的控制。
当小车偏离轨迹时，系统会根据传感器的输出信号控制电机的转速和方向，使小车重新回到指定轨迹上。
同时，控制系统还可以实现其他功能，如避障、避免碰撞等。
总结：智能小车循迹原理是基于光电传感器的自动导航技术，通过对地面反射光的检测和分析，实现小车在指定轨迹上行驶的能力。
传感器原理主要是利用红外线传感器或光敏电阻传感器来感知地面上的黑线或白线。
基于红外传感器的自主循迹小车控制算法设计与实现
基于红外传感器的自主循迹小车控制算法设计与实现
单以才;陈丹;李奇林;秦剑华
【期刊名称】《伺服控制》
【年(卷),期】2010(000)004
【摘要】针对自主循迹小车单纯采用传统的"左手法则"、"右手法则"控制策略存在的不足,通过对在线迷宫的循迹技术与路口识别深入分析,本文结合大赛规则提出了一种新颖的智能控制算法,"探索学习—记忆导向"。
通过对一台基于红外传感器导航、AT89S52单片机控制的自主循迹小车的现场控制测试,验证了该算法的正确性。
【总页数】4页(P60-63)
【作者】单以才;陈丹;李奇林;秦剑华
【作者单位】南京信息职业技术学院机电学院;南京航天航空大学机电学院
【正文语种】中文
【中图分类】T
【相关文献】
1.基于光电传感器的三轮小车自主循迹设计与实现
2.基于红外传感器的自主循迹小车控制算法设计与实现
3.基于红外反射式传感器TCRT5000的循迹小车设计
4.基于红外传感器的智能循迹小车
5.基于单片机及红外光电传感器的循迹小车设计
因版权原因，仅展示原文概要，查看原文内容请购买。
红外循迹小车原理
红外循迹小车原理红外循迹小车是一种基于红外传感技术的智能小车，它能够根据环境中的红外信号进行自主的行驶和避障。
在这篇文档中，我们将详细介绍红外循迹小车的原理及其工作过程。
首先，红外循迹小车的核心部件是红外传感器。
红外传感器能够感知环境中的红外信号，并将其转化为电信号输出。
在红外循迹小车中，通常会使用多个红外传感器，它们分布在小车的前、后、左、右等方向，以便全方位地感知周围环境的红外信号。
当红外循迹小车开始工作时，红外传感器会不断地感知周围环境中的红外信号。
在循迹模式下，小车会根据感知到的红外信号来调整自己的行驶方向，从而实现沿着特定轨迹行驶的目的。
当红外传感器感知到地面上的红外信号时，小车会判断自己偏离了预设的轨迹，然后通过控制电机的转向来纠正行驶方向，使得小车能够沿着预设的轨迹行驶。
除了循迹模式，红外循迹小车还可以在避障模式下工作。
在这种模式下，红外传感器会感知到前方障碍物发出的红外信号，小车会通过控制电机的速度和方向来避开障碍物，从而实现自主避障的功能。
总的来说，红外循迹小车能够通过感知周围环境中的红外信号，实现自主的循迹和避障功能。
这种基于红外传感技术的智能小车，不仅能够在实验室和教学中得到广泛的应用，还可以作为科技创新的教育工具，激发学生对科学和技术的兴趣，培养他们的创新能力和实践能力。
在未来，随着红外传感技术的不断发展和智能化水平的提高，红外循迹小车将会有更广泛的应用场景，例如自动驾驶、智能物流等领域。
相信红外循迹小车将会成为未来智能科技发展的重要组成部分，为人们的生活带来更多的便利和乐趣。
通过本文档的介绍，相信大家对红外循迹小车的原理和工作过程有了更深入的了解。
红外循迹小车作为一种基于红外传感技术的智能小车，具有很高的实用价值和教育意义，希望大家能够进一步深入研究和应用，为智能科技的发展做出更大的贡献。
基于红外传感器的智能循迹小车设计
基于红外传感器的智能循迹小车设计首先设计基于ARM Cortex-M3内核的智能小车控制系统，利用模块化的理念设计了无线通信、红外传感器、避障模块、电机驱动、电机测速、电源管理等硬件模块，采用NRF24L01设计了智能小车的无线通讯系统，利用红外传感器沿白线寻迹，采用光电编码器实现小车的测速功能，设计了小车行车程序，实现小车按控制者要求完成特定路线，并通过软件速度调节实现小车启停、匀速和加减速控制。
标签：NRF24L01无线传输；智能小车；红外传感器寻迹引言在当代智能化的潮流下，通过智能化能从很大程度上减轻人工的工作负担，是今后的发展方向。
本设计的智能寻迹小车，可以按照预设的模式在一个预先安置轨迹的环境里，根据指令在不同的预设节点间自行运作，并具避障能力。
采用STM32F103VBT6芯片作为小车的检测控制核心；采用以LM339电压比较器为核心的红外传感器模块进行循迹，并采用hc-sr04超声波模块检测障碍物，使微处理器按照预设的模式控制小车进行寻迹和避障。
1 控制系统结构和无线通信网络设计基于ARM Cortex-M3 内核的STM32F103VBT6微处理器芯片和nRF24L01的智能小车涉及到传感器应用、无线传输等。
智能小车上电后，可由上位机确定小车的工作方式（待机，循迹或避障等）；循迹，避障模块是根据相应传感器所检测数据来执行相应动作。
为了获取对小车方位的精准定位，这里选择建设坐标的方式并根据运行情况更新坐标。
（1）要实现自动寻迹，智能小车的传感器系统必须通过各类传感器，获取小车的状态、场地环境特征两种信号。
（2）预行轨道设计.本设计的预设主行驶轨迹分为横向（Y轴）与纵向（X 轴）。
节点标志为与主行驶轨迹垂直，且于主行驶轨迹等宽的一条线段与主行驶轨迹的交点。
即主行驶轨迹X轴与Y轴的交点也视为一个节点。
2 控制系统硬件和软件设计智能小车的硬件采用模块化设计理念，智能小车的硬件设计如图2所示，主要包括以下几个方面。
循迹方法
摘要：本文以循迹策略为主要研究对象，以采用双排传感器的智能车为例，做出了优化的直线、大弯、S弯等不同道路情况的循迹策略。
经实验证明，此策略紧密结合双排红外的特点，发挥出了双排的优势，使智能车实现了以稳定为先，并追求极限速度的要求，适应能力强，能在各种赛道上均有出色发挥。
关键词：双排；传感器；路径识别；循迹策略双排传感器的优势目前，大多数智能车采用单排传感器的道路检测方式，这种方式获得的道路信息少，对智能车的状态和道路的状况都不能很好地区别，造成控制上的麻烦。
为了弥补不足，形成了大前瞻的单排传感器的道路检测方式，这种方式检测的距离更远，能够更早地判断出道路的走向，在一定程度上弥补了检测精度低的缺点，但也无法有效地区分智能车状态与道路状况。
比赛的车模可选用摄像头或传感器的方式进行道路信息检测，我们的车模采用的是双排红外的循迹方式，采用大前瞻双排传感器可以得到更多的赛道信息，更早地采取策略处理，形成更好的行车轨迹。
是采用复杂的摄像头方案的一种替代方式。
可以在直道中实现稳定控制，加速顺畅的能力；在S弯中以小曲线的方式前进，减少行进路线和舵机调整次数。
在大弯中实现提前转弯，切内弯的效果。
尤其是在转弯方面，通过前后排共同对弯道的预测，达到延伸物理识别距离的能力，从而做出提前的动作，减少由于检测距离近而带来的负面影响，达到上述效果。
传感器阵列布局图1中仅以接受管示意传感器位置。
图1 传感器阵列布局布局方式说明·前排传感器伸出距离较远，小车中心偏离黑线后，会在前排传感器上产生较大偏移量。
·后排传感器伸出距离较近，小车中心偏离黑线后，会在后排传感器上产生较小偏移量。
·利用前后排传感器对小车偏移时不同的敏感度对小车进行控制。
·为了使前后排体现出更明确的分工和采集到更远处的信息，我们把前排传感器倾斜约45o角，使前排的前瞻距离更大，更能体现出前排的优势和特点。
直道识别方式、控制策略直道识别方式（1）采用此种方式布局双排红外，对于直道的判别方法可有以下5种物理方式，每种方式应用的时机列在表后。
红外循迹小车原理
红外循迹小车原理
红外循迹小车是一种智能车辆，具备能够跟踪特定路径的能力。
其原理主要依赖于红外传感器和微控制器的配合。
下面将对红外循迹小车的原理进行详细介绍。
红外循迹小车通常由两个或多个红外传感器和一个微控制器组成。
红外传感器安装在小车的底部，用于检测地面上的黑线或特定的路径。
当红外传感器检测到黑线或特定路径时，会发出信号。
这些信号由红外传感器转换为电信号，然后通过电缆传输给微控制器。
微控制器将接收到的信号解析并进行处理。
微控制器可以根据接收到的信号确定小车的位置。
如果红外传感器检测到黑线或特定路径，微控制器会做出相应的控制指令。
这些指令可以是小车向前、向后、向左或向右移动的指令。
微控制器通过软件程序来控制小车的运动。
在红外循迹小车的设计中，还需要考虑到对传感器信号进行滤波和处理的问题。
由于环境中可能存在其他干扰源的信号，需要对传感器信号进行滤波，以确保对于黑线或特定路径的检测是准确可靠的。
总之，红外循迹小车通过红外传感器检测地面上的黑线或特定路径，并通过微控制器进行信号处理和运动控制，从而实现对特定路径的跟踪与移动。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
红外传感器循迹算法
引言：
红外传感器是一种常用的传感器技术，它可以通过接收和解读红外线信号来检测和测量物体的位置、距离和运动。
在机器人技术中，红外传感器被广泛应用于循迹算法中，使机器人能够根据预设的路径规划自主导航。
本文将介绍红外传感器循迹算法的原理和应用。
一、红外传感器的工作原理
红外传感器利用红外线的特性进行测量和检测。
它由发射器和接收器组成，发射器发射红外线信号，接收器接收并解读信号。
当红外线遇到物体时，会被物体反射或吸收，接收器通过检测红外线的强度和反射信号的时间来确定物体的位置和距离。
二、红外传感器在循迹算法中的应用
红外传感器在循迹算法中起到了关键作用，它可以通过检测地面上的黑线来实现机器人的导航。
循迹算法的基本原理是当机器人检测到黑线时，向相应的方向行驶，当机器人离开黑线时，调整方向重新寻找黑线。
以下是红外传感器循迹算法的基本步骤：
1. 初始化：将机器人放置在预设的起点位置上，确保红外传感器能够正常工作。
2. 检测信号：红外传感器开始工作，检测地面上的黑线信号。
如果检测到黑线，执行下一步；否则，调整方向继续寻找黑线。
3. 行驶控制：根据检测到的黑线信号，确定机器人行驶的方向。
如果黑线在机器人的左边，则机器人向左行驶；如果黑线在机器人的右边，则机器人向右行驶。
4. 调整方向：如果机器人离开黑线，调整方向重新寻找黑线。
可以通过旋转或转向来实现。
5. 到达终点：当机器人到达预设的终点位置时，循迹算法结束。
三、红外传感器循迹算法的优点和局限性
红外传感器循迹算法具有以下优点：
1. 简单易用：红外传感器循迹算法的实现相对简单，不需要复杂的算法和硬件设备。
2. 实时性强：红外传感器可以实时检测地面上的黑线信号，并及时调整机器人的行驶方向。
3. 成本低廉：红外传感器的价格相对较低，适合大规模应用。
然而，红外传感器循迹算法也存在一些局限性：
1. 环境依赖：红外传感器的性能受环境影响较大，如光线、反射率等因素会对循迹效果产生影响。
2. 误差累积：由于机器人行驶过程中存在一定的误差，红外传感器循迹算法可能会受到误差的累积影响，导致偏离预设路径。
四、红外传感器循迹算法的应用案例
红外传感器循迹算法在智能小车方面有广泛的应用。
智能小车可以通过红外传感器循迹算法实现自主导航，如避障、自动寻找停车位
等功能。
此外，红外传感器循迹算法还可以应用于工业自动化、智能家居等领域。
结论：
红外传感器循迹算法是一种实现机器人自主导航的重要技术。
它通过检测地面上的黑线信号，使机器人能够按照预设的路径进行行驶。
红外传感器循迹算法具有简单易用、实时性强和成本低廉等优点，但也存在环境依赖和误差累积的局限性。
随着技术的不断发展，红外传感器循迹算法将在更多领域得到应用，并不断完善和改进。
