第七章 plc习题解答

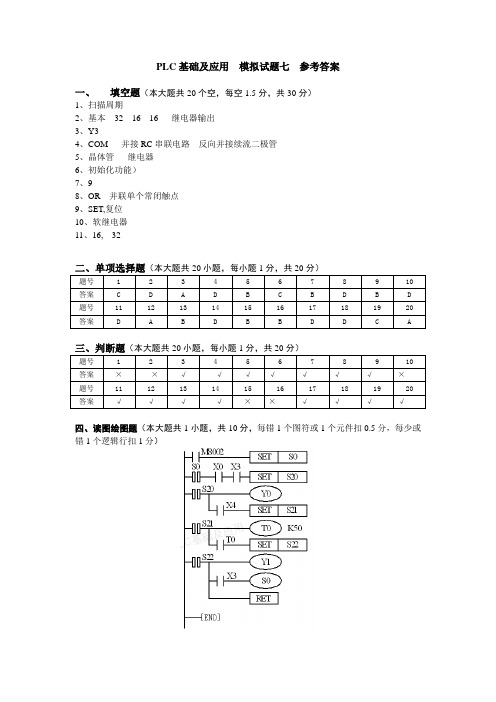

PLC基础及应用模拟试题七参考答案
PLC基础及应用模拟试题七参考答案
一、填空题（本大题共20个空，每空1.5分，共30分）
1、扫描周期
2、基本32 16 16 继电器输出
3、Y3
4、COM 并接RC串联电路反向并接续流二极管
5、晶体管继电器
6、初始化功能）
7、9
8、OR 并联单个常闭触点
9、SET,复位
10、软继电器
11、16, 32
四、读图绘图题（本大题共1小题，共10分，每错1个图符或1个元件扣0.5分，每少或错1个逻辑行扣1分）
五、应用设计题（本大题共1小题，共20分）
（1）梯形图参考答案（10分，每错1个图符或1个元件扣0.5分，思路不对不给分）
（2）指令语句表参考答案（10分，每错1个指令或1个元件扣0.5分）
LD X0
SET M0
LD M0
OUT T0
K100
LD M0
OUT Y0
LD T0
RST M0
END
评分说明：本题答案不是唯一的，只要梯形图能实现控制要求，而且指令语句表与梯形图一致即可，指令语句表与梯形图每出现一处不一致扣0.5分。
PLC习题及答案
一、选择题 1.PLC配有的存储器中内容只能读出，不能写入的存储器是（ ）。 A RAM B ROM C EPROM D EEPROM 答案：B 2.PLC的I/O点数是指PLC上输入、输出点数（ ）。 A 之和 B 之差 C 之积 D 无关 答案：A 3.PLC的运算和控制中心是( )。 A 存储器 B I/O系统 C 微处理器 D 寄存器 答案：C 4. ( )是由PLC生产厂家编写的，固化到ROM中。 A 系统程序 B 用户程序 C 工作程序 D 用户数据 答案：A 5.PLC输入和输出继电器的编号通常都是( )。 A 二进制 B 八进制 C 十进制 D 十六进制 答案：B 6.（ ）年，美国首先研制成功第一台可编程控制器。 A 1969 B 1973 C 1979 D 1989 答案：A 7.I/O模块是（ ）的简称。 A 输入模块 B 输出模块 C 输入模块与输出模块 D 设备端口模块 答案：C 8.PLC的L+及M端口间电压一般是（ ）伏。 A DC24V B DC36V C AC110V D AC220V 答案：A 2 9.一般而言，PLC的AC输入电源电压范围是（ ）。 A 24VAC B 85-264VAC C 220－380VAC D 24VAC－220VAC 答案：B 10.小型PLC一般不支持哪种编程语言（ ）。 A梯形图 B C语言 C 顺序功能图(SFC) D 指令表 答案：B 11.第一台PLC是由以下（ ）公司研制成功的。 A GE公司 B DEC公司 C ABB公司 D SIMENS公司 答案：B 12.PLC输出线圈的常开、常闭触点的使用数量是（ ）。 A 50个 B 100个 C 1000个 D无数个 答案：D 13.PLC 的输入模块一般使用( )来隔离内部电路和外部电路。 A光电耦合器 B继电器 C传感器 D电磁耦合 答案：A 14.PLC的工作方式是（ ）。 A等待工作方式 B中断工作方式 C扫描工作方式 D循环扫描工作方式 答案：D 15.下列不属于PLC硬件系统组成的是（ ）。 A用户程序 B输入输出接口 C中央处理单元 D通讯接口 答案：A 16.PLC使用（ ）存储系统保存用户程序。 A随机存储器RAM B只读存储器ROM C硬盘 D闪存 答案：A 17.PLC电池电压降低至下限,处理方法是（ ）。 A没关系 B及时更换电池 C拆下电池停用 D关机后重启 答案：B 18.在执行用户程序时特殊辅助继电器（ ）为ON A SM0.0 B SM0.1 C SM0.4 D SM0.5 答案：A 19.选择PLC型号时，（ ）是必须考虑的基本要素。 A功耗低 B先进性 C体积小 D I/O点数 答案：D 20. PLC输出方式为晶体管型时，它适用于驱动( )负载. A感性 B交流 C直流 D交直流 答案：C 21.工业级模拟量,哪一种更容易受干扰（ ）。 A uA级 B mA级 C A级 D 10A级 答案：A 22.梯形图的顺序执行的原则是（ ）。 A从左到右，从上到下 B从右到左，从上到下 C从左到右，从下到上 D从右到左，从下到上 答案：A 23. PLC的基本单元是由（ ）组成的。 A CPU和存储器 B CPU和I/O输入 C CPU、存储器、I/O和电源 D 存储器、I/O和电源 答案：C 24.甲乙两个接触器，若要求甲工作后方允许乙接触器工作，则应（ ）。 A在乙线圈电路中串入甲动合触点 B在乙线圈电路中串入甲动断触点 C在甲线圈电路中串入乙动合触点 D在甲线圈电路中串入乙动断触点 答案：A 25.自锁电路结构的特点是接触器的动合触点与按钮的( )触点并联。 A动合 B常闭 C动断 D延时 答案：A 26.在控制线路中，如果两个动合触点串联，则它们是( )关系。 A 或逻辑 B 与逻辑 C 非逻辑 4D 与非逻辑 答案：B 27.使用星—三角降压起动的电动机，正常运行时必是（ ）连接。 A 星形连接 B 三角形连接 C 星形、三角形都可以 D 星形、三角形都不可以 答案：B 28.下面哪个不是PLC常用的分类方式是（ ）。 A I/O点数 B结构形式 C PLC功能 D PLC体积 答案：D 29.根据I/O点数分类，500点的PLC属于（ ）。 A大型PLC B中型PLC C 小型PLC D 微型PLC 答案：B 30.目前PLC编程主要采用哪种工具进行编程（ ）。 A电脑、手持编程器 B磁带、电脑 C 手持编程器、磁带 D纸条、电脑 答案：A 难易程度 B（中） 1.（ ）指令需要元件号。 A LPS B LPP C ALD D ON 答案：D 2.梯形图中输出继电器的线圈“通电”时，（ ）。 A 常闭触点闭合 B 对应的映象寄存器为“0”状态 C 对应的外部负载断电 D 其常开触点闭合 答案：D 3.梯形图中输出继电器的线圈“断电”时，（ ）。 A 其常闭触点断开 B 对应的输出映象寄存器为“1”状态 C 对应的外部负载断电 D 其常开触点闭合 答案：C 4. 下列陈述中不是PLC的特点的是（ ）。 A 编程方法简单易学 B 功能强，性能价格比高 C 体积小，能耗低 D抗干扰能力一般 答案：D 5. PLC通常的结构形式不包括（ ）。 A单元式 B模块式 C叠装式 D兼容式 答案：D 6. 影响PLC扫描周期长短的因素大致是（ ）。 A输入接口响应的速度 B用户程序长短和CPU执行指令的速度 C输出接口响应的速度 D I/O的点数 答案：B 7. PLC输入器件提供信号不包括下列（ ）信号。 A模拟信号 B数字信号 C开关信号 D离散信号 答案：D 8. 可编程控制器的执行程序的过程分（ ）阶段。 A两个 B三个 C四个 D五个 答案：B 9.PLC的系统程序不包括（ ）。 A管理程序 B供系统调用的标准程序模块 C用户指令解释程序 D开关量逻辑控制程序 答案：D 10. 同一程序中相同编号的定时器或计数器只能使用（ ）次。 A 3 B 1 C 2 D 4 答案：Ｂ 11.PLC中,16位内部计数器，计数值最大为（ ）。 A32767 B25616 C10232 D32161 答案：A
王永华版PLC课后习题解答
7.08、试设计一个高速计数器的程序，要求如下： (1)、信号源是一个编码器，通过脉冲信号； (2)、当脉冲数为500的奇数倍时，点亮信号灯A，关断信号灯B； (3)、当脉冲数为500的偶数倍时，点亮信号灯B，关断信号灯A； (4)、当总计数值达到50 000时，计数器复位重新开始，整个过程一直循环进行下去。 7.09、什么是PID控制?其主要用途是什么? PID中各项的主要作用是什么? 7.10、在实际过程控制系统中，PLC对模拟量的输入/输出处理的实质是什么?
7.05、试设计一个记录某台设备运行时间的程序。I0.0为该设备工作状态 输入信号，要求记录其运行时的时、分、秒，并把秒值通过连接在QB0上 的7段数码管显示出来。 7.06、用时钟指令控制路灯的定时接通和断开，5月15日到10月15日，每天 20：00开，并可校准PLC的时钟。请编写梯形图程序。
7.11、某一过程控制系统，其中一个单极性模拟量输入参数从AIW0采集到PLC中， 通过PID指令计算出的控制结果从AQW0输出到控制对象。PID参数表起始地址为 VB100。试设计一段程序完成下列任务： (1)、每200 ms中断一次，执行中断程序； (2)、在中断程序中完成对AIW0的采集、转换及归一化处理，完成回路控制输出值 的工程量标定及输出。
702有一组数据存放在vb600开始的20个字节中采用间接寻址方式设计一段程序将这20个字节的数据存储到从vb300开始的存储单元中
7.01、写一段梯形图程序，实现将VD20开始的10个双字型数据送到VD400开始的 存储区，这10个数据的相对位置在移动前后不发生变化。 7.02、有一组数据存放在VB600开始的20个字节中，采用间接寻址方式设计一段 程序，将这20个字节的数据存储到从VB300开始的存储单元中。 7.03、用功能指令实现时间为6个月的延时，试设计梯形图程序。 7。.04、编写一段程序计算的值
plc习题及答案
plc习题及答案
PLC习题及答案
在工业自动化领域，可编程逻辑控制器（PLC）是一种常见的控制设备，它能够对生产线进行自动化控制。
为了更好地掌握PLC的使用和应用，以下是一些PLC习题及答案，希望能够帮助大家更好地理解和应用PLC技术。
1. 什么是PLC？它的主要功能是什么？
答：PLC是一种专门用于工业控制的计算机，它的主要功能是接收输入信号，进行逻辑运算，然后控制输出信号，从而实现对生产过程的自动化控制。
2. 请简要介绍PLC的工作原理。
答：PLC的工作原理是通过输入模块接收外部传感器或开关的信号，然后经过逻辑运算和程序控制，最终通过输出模块控制执行器或执行设备的动作。
3. 什么是PLC的程序组织结构？它包括哪些部分？
答：PLC的程序组织结构一般包括输入模块、中央处理器、输出模块和编程设备等部分。
4. 请简要介绍PLC程序的编写步骤。
答：PLC程序的编写步骤一般包括需求分析、程序设计、程序调试和程序运行等步骤。
5. 请简要介绍PLC的常见编程语言。
答：PLC的常见编程语言包括梯形图（Ladder Diagram）、指令列表（Instruction List）、功能块图（Function Block Diagram）和结构化文本（Structured Text）等。
通过以上习题及答案的学习，相信大家对PLC的基本概念和应用有了更深入的
了解。
希望大家能够通过不断的学习和实践，掌握PLC的使用技巧，为工业自动化控制做出更大的贡献。
plc课后习题答案
plc课后习题答案PLC课后习题答案在工业自动化领域，可编程逻辑控制器（PLC）是一个非常重要的设备。
它被广泛应用于控制各种生产过程，从汽车制造到食品加工。
因此，对于学习PLC的人来说，掌握PLC的知识和技能是非常重要的。
在学习PLC课程时，学生通常会遇到很多习题，这些习题旨在帮助他们巩固所学的知识，并提高他们的解决问题的能力。
以下是一些常见的PLC课后习题及其答案：1. 什么是PLC？它的主要功能是什么？答案：PLC是一种专门用于工业控制的计算机，它的主要功能是接收输入信号，根据预先设定的逻辑程序进行处理，然后输出控制信号来控制各种生产设备。
2. 请简要描述PLC的工作原理。
答案：PLC的工作原理是通过输入模块接收外部传感器的信号，然后经过逻辑处理单元进行逻辑运算，最后通过输出模块输出控制信号来控制执行器。
3. 请列举PLC的常见输入/输出设备。
答案：常见的PLC输入设备包括按钮、传感器、开关等；常见的PLC输出设备包括继电器、电磁阀、电机等。
4. 什么是PLC的编程语言？列举并简要描述PLC的常见编程语言。
答案：PLC的编程语言包括梯形图、指令列表、功能块图等。
梯形图是最常用的编程语言，它通过梯形逻辑图形式来表示逻辑运算的过程。
5. 请简要描述PLC的常见故障排除方法。
答案：常见的PLC故障排除方法包括检查输入/输出设备的连接是否良好，检查程序逻辑是否正确，检查电源供电是否正常等。
通过解答这些PLC课后习题，学生可以加深对PLC的理解，提高解决问题的能力，并为将来在工业自动化领域的工作做好准备。
希望这些答案能够帮助学生更好地学习和掌握PLC的知识。
第7章习题及答案
1第七章 习题及解答7-11如图7.45所示，主存中有两个空白区。
现有如下程序序列：程序1要求50KB ；程序2要求60KB ；程序3要求70KB 。
若用首次适应算法和最佳适应算法来处理这个程序序列，试问：哪一种算法可以分配得下 ? 简要说明分配过程 (假定分区描述器所占用的字节数已包含在程序所要求的主存容量中) 。
图7.45答：(1) 首次适应法：程序1要求50KB ，在起始地址为150KB ，大小为120 KB 的空白区进行分割。
120KB -50KB=70KB ，分割后剩70KB 的空白区。
程序2要求60KB ，在剩余的70KB 空白区进行分割。
70KB -60KB=10KB ，分割后剩 10KB 的空白区。
程序3要求70KB ，在起始地址为300KB ，大小为78KB 的空白区进行分割。
78KB -70KB=8KB ，分割后剩8KB 的空白区。
因此首次适应法可满足该程序序列的需求。
(2) 最佳适应法程序1要求50KB ，在起始地址为300KB ，大小为78 KB 的空白区进行分割。
78KB -50KB=28KB ，分割后剩28KB 的空白区。
程序2要求60KB ，在起始地址为150KB ，大小为120KB 的空白区进行分割。
120KB -60KB=60KB ，分割后剩60KB 的空白区。
程序3要求70KB ，。
此时系统中有大小为 28KB 和60KB 的两个空白区，它们均不能满足程序3 的需求。
因此最佳适应法不能满足该程序序列的需求。
150K B300K B 主存7-12已知主存有256KB 容量，其中OS 占用低址20KB ，可以有这样的一个程序序列。
程序1要求 80KB ；程序2要求16KB ；程序3要求140KB 。
程序1完成；程序3完成。
程序4要求 80KB ；程序5要求120KB 。
试分别用首次适应算法和最佳适应算法分别处理上述程序序列 (在存储分配时，从空白区高址处分割作为已分配区)，并完成以下各步骤。
机电传动-第七章作业2
一、判断题（每小题20分）
1.PLC的输入输出接口电路是CPU与工业现场装置之间的连接电路。
( A )
A. 正确
B. 错误
2.PLC中的开关量输入接口电路的功能是采集现场各种模拟信号，并将其转换成标准的逻辑电平送给CPU。
( B )
A. 正确
B. 错误
3.下列梯形图和语句表是用两种表示方法表示的一个程序。
( A )
A. 正确
B. 错误
4.（难）下列左图的程序执行的结果如右图所示。
A. 正确
B. 错误
4. 左图所示梯形图执行的结果如右图所示。
( B )
A. 正确
B. 错误LD X002 OR M102 OUT Y035 LD Y035 ANI X003 OUT M100 OR T51 OUT Y036
二、单选题（每小题20分）
1.PLC中的变量程序存储器用来存放( C )
A. 用户程序
B. 系统程序
C. 内部变量
2.PLC的输入、输出之间的逻辑关系由( A )
A. 用户程序确定
B. 系统程序确定
C. 硬件连线确定
3.用PLC来检测产品数量，已知产品通过检测点的时间间隔为10 ms。
为确保不漏检，则要求PLC扫描周期( B )
A.大于10 ms
B. 小于10 ms
C. 与10 ms无关
4.在下列程序中，已知T200的计时时钟为0.1秒，则T200的计时时间为( B )
A.234秒
B. 23.4秒
C. 2.34秒。
《电气控制与PLC应用技术》习题解答田效伍
第1章常用低压电器1-1 什么是低压电器? 常用的低压电器有哪些？答：低压电器是指使用在交流额定电压1200V、直流额定电压1500V及以下的的电路中，根据外界施加的信号和要求，通过手动或自动方式，断续或连续地改变电路参数，以实现对电路或非电对象的切换、控制、检测、保护、变换和调节的电器。
常用的低压电器有刀开关、低压断路器、转换开关、熔断器、接触器、继电器、按钮、行程开关等。
1-2 电磁式低压电器有哪几部分组成?说明各部分的作用。
答：电磁式低压电器一般由电磁机构和触头系统组成。
电磁机构是电磁式低压电器的检测部分，接受外界输入的信号，通过转换、放大与判断做出一定的反应；触头系统是执行机构，受电磁机构控制，用于输出相应的指令，实现控制的目的。
1-3 灭弧的基本原理是什么？低压电器常用的灭弧方法有哪几种？答：灭弧时可通过增大电弧长度、冷却弧柱、把电弧分成若干短弧等使电弧熄灭，灭弧装置就是根据这些原理设计的。
常用的灭弧方法有电动力吹弧、磁吹灭弧、栅片灭弧等。
1-4 熔断器有哪些用途？一般应如何选用？在电路中应如何连接？答：熔断器是一种广泛应用的简单有效的保护电器，在电路中主要用于短路保护，特殊情况下用于过载保护。
熔断器的主体是低熔点金属丝或金属薄片制成的熔体，串联在被保护的电路中。
熔断器的类型很多，按结构形式可分为瓷插式熔断器、螺旋式熔断器、封闭管式熔断器、快速熔断器和自复式熔断器等。
在选用熔断器时，应根据被保护电路的需要，首先确定熔断器的型式，然后选择熔体的规格，再根据熔体确定熔断器的规格。
1-5 交流接触器主要由哪些部分组成？在运行中有时产生很大的噪音，试分析产生该故障的原因。
答：交流接触器主要由电磁机构、主触点和熄弧系统、辅助触点、反力装置、支架和底座等部分组成。
交流接触器在运行中噪音突然急剧增大时，往往是由于交流电磁机构中铁芯端面镶嵌的短路环断路或脱落所致。
交流电磁铁由于通入的是交流电，其电磁吸力在0（最小值）～F m（最大值）之间变化。
可编程控制器原理及应用习题答案
可编程控制器原理PLC课后习题部分解答第一章、可编程控制器概述1-1、简述可编程的定义答：可编程控制器是取代继电器控制线路，采用存储器程序指令完成控制而设计的装置，具有逻辑运算、定时、计数等功能，用于开关量控制、实际能进行逻辑运算，故称为可编程逻辑控制器，简称PLC。
87年新定义：可编程逻辑控制器是专为在工业环境下应用而设计的一种数字运算操作的电子装置，是带有存储器、可以编制程序的控制器。
它能够存储和执行命令，进行逻辑运算、顺序控制、定时、计数和算术运算操作。
并通过数字式和模拟式的输入、输出、控制各种类型的机械或生产过程。
1-2、可编程控制器的主要特点有哪些？答：可靠性高，PLC平均无故障时间达10万小时；控制功能强，具有数值运算、PID调节；数据通信、中断处理，对步进电机、数控机床、工业机器人实施控制；组建灵活：随时可扩展各种功能；操作方便：三种语言（LAD、STL、FBD）编程。
1-3、可编程控制器有哪几种分类方法?答：按I/O点数分类：小型机I/O＜256点；中型机I/O在256~1024之间；大型机I/O＞1024点；按结构分类：整体结构和模块结构；按用途分类：有通用型和专用型。
1-4、小型ＰＬＣ发展方向有哪些？答：小型PLC向微型化和专业化方向发展：集成度更高、体积更小、质量更高更可靠、功能更强、应用更广泛。
第二章、可编程控制器构成原理２-１、PLC由哪几部分组成？答：PLC由五大部分组成：①、中央处理器CPU；②、存储器；③、基本I/O接口电路；④、接口电路，即I/O扩展和通讯部分；⑤、电源（+5V、+24V的产生。
2-2、PLC的I/O接口电路有哪几种形式?答：PLC的输入部分，有三种接口电路：①、干结点式；②直流输入式；③、交流输入式。
PLC的输出部分，有三种接口电路：①、继电器式；②、晶体管式；③、晶闸管式输入、输出电路均采用光电隔离形式，以便保护PLC内部电路不受伤害。
2-3、PLC的主要技术指标有哪些？答：PLC的主要技术指标如下：①、Ｉ／Ｏ点数、一般以输入、输出端子总和给出；②、存储容量，有系统、用户、数据三种存储器，即用户可用资源；③、扫描速度，即扫描周期，表示ＰＬＣ运算精度和运行速度；④、可扩展性：可扩展Ｉ／Ｏ接口、模数处理、温度处理、通讯、高速处理。
PLC习题解答
PLC习题一、填空题1、PLC的输入/输出继电器采用___八__进制进行编号，其它所有软元件均采用___十__ 进制进行编号。
6、三菱FX2N系列PLC的STL步进梯形的每个状态提供了三个功能：__驱动负载__、__指定转移条件__、__指定转移目标__小7、按国标规定，“停止”按钮必须是__红__色，“启动”按钮必须是__绿__色。
8、采用FX2N系列PLC实现定时50s的控制功能，如果选用定时器T10，其定时时间常数值应该设定为___K500___ ；如果选用定时器T210，其定时时间常数值应该设定为__K5000__。
9、采用FX2N系列PLC对多重输出电路编程时，要采用进栈、读栈和出栈指令，其指令助记符分别为__MPS___、__MRD____和___MPP__，其中__MPS___和__MPP__指令必须成对出现，而且这些栈操作指令连续使用应少于___11___ 次。
10、PLC的输出指令OUT是对继电器的_线圈__进行驱动的指令，但它不能用于__输入_电器。
11、PLC用户程序的完成分为内部处理、通信处理、输入处理、程序执行、输出处理个阶段。
这几个阶段是采用循环扫描工作方式分时完成的。
12、PLC常用的编程语言有：___梯形图_____、____指令表_____、顺序功能图及结构文本编程语言13、采用FX2N系列PLC对多重输出电路编程时，要采用进栈、读栈和出栈指令，其指令助记符分别为、和，其中和指令必须成对出现，而且这些栈操作指令连续使用应少于11 次。
答案：MPS、MPD、MPP、MPS、MPP14、采用FX2N系列PLC实现定时50s的控制功能，如果选用定时器T10，其定时时间常数值应该设定为K500 ；如果选用定时器T210，其定时时间常数值应该设定为K5000。
答案：K500、T210、K500015、PLC编程语言有：__________、_______________、顺序功能图、功能块图及结构文本编程语言。
