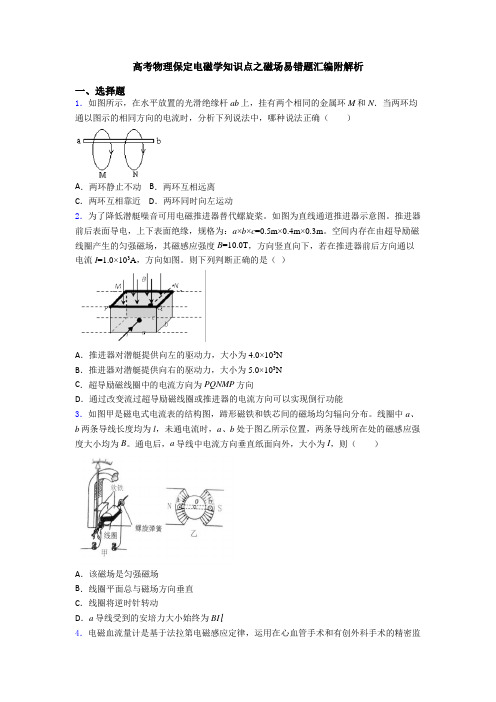

高考物理保定电磁学知识点之磁场易错题汇编附解析
高考物理保定电磁学知识点之磁场易错题汇编附解析一、选择题1．如图所示，在水平放置的光滑绝缘杆ab上，挂有两个相同的金属环M和N．当两环均通以图示的相同方向的电流时，分析下列说法中，哪种说法正确（）A．两环静止不动 B．两环互相远离C．两环互相靠近 D．两环同时向左运动2．为了降低潜艇噪音可用电磁推进器替代螺旋桨。
如图为直线通道推进器示意图。
推进器前后表面导电，上下表面绝缘，规格为：a×b×c=0.5m×0.4m×0.3m。
空间内存在由超导励磁线圈产生的匀强磁场，其磁感应强度B=10.0T，方向竖直向下，若在推进器前后方向通以电流I=1.0×103A，方向如图。
则下列判断正确的是（）A．推进器对潜艇提供向左的驱动力，大小为4.0×103NB．推进器对潜艇提供向右的驱动力，大小为5.0×103NC．超导励磁线圈中的电流方向为PQNMP方向D．通过改变流过超导励磁线圈或推进器的电流方向可以实现倒行功能3．如图甲是磁电式电流表的结构图，蹄形磁铁和铁芯间的磁场均匀辐向分布。
线圈中a、b两条导线长度均为l，未通电流时，a、b处于图乙所示位置，两条导线所在处的磁感应强度大小均为B。
通电后，a导线中电流方向垂直纸面向外，大小为I，则（）A．该磁场是匀强磁场B．线圈平面总与磁场方向垂直C．线圈将逆时针转动D．a导线受到的安培力大小始终为BI l4．电磁血流量计是基于法拉第电磁感应定律，运用在心血管手术和有创外科手术的精密监控仪器。
工作原理如图所示，将患者血管置于磁感应强度为B的匀强磁场中，测出管壁上MN两点间的电势差为U，已知血管的直径为d，则血管中的血液流量Q为（）A．πdUBB．π4dUBC．πUBdD．π4UBd5．如图所示，一束粒子射入质谱仪，经狭缝S后分成甲、乙两束，分别打到胶片的A、C两点。
其中23SA SC，已知甲、乙粒子的电荷量相等，下列说法正确的是A．甲带正电B．甲的比荷小C．甲的速率小D．甲、乙粒子的质量比为2：36．如图所示，在垂直纸面向里的匀强磁场边界上，有两个质量、电荷量均相等的正、负离子（不计重力），从O点以相同的速度射入磁场中，射入方向均与边界成θ角，则正、负离子在磁场中运动的过程，下列判断正确的是A．运动的轨道半径不同B．重新回到磁场边界时速度大小和方向都相同C．运动的时间相同D．重新回到磁场边界的位置与O点距离不相等7．三根平行的长直导体棒分别过正三角形ABC的三个顶点，并与该三角形所在平面垂直，各导体棒中均通有大小相等的电流，方向如图所示．则三角形的中心O处的合磁场方向为()A．平行于AB，由A指向B B．平行于BC，由B指向CC．平行于CA，由C指向A D．由O指向C8．如图所示，在以原点O 为圆心、半径为r 的圆形区域内，存在磁感应强度大小为B 方向垂直于纸面向里的匀强磁场，A 、C 、D 为磁场边界上的点，A 、C 为边界与坐标轴的交点，OD 连线与x 轴负方向成45°。

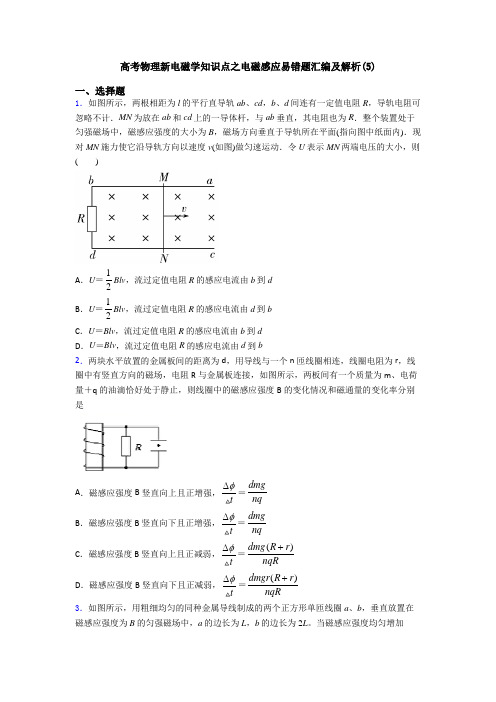

高考物理新电磁学知识点之电磁感应易错题汇编及解析(5)
高考物理新电磁学知识点之电磁感应易错题汇编及解析(5)一、选择题1．如图所示，两根相距为l 的平行直导轨ab 、cd ，b 、d 间连有一定值电阻R ，导轨电阻可忽略不计．MN 为放在ab 和cd 上的一导体杆，与ab 垂直，其电阻也为R ．整个装置处于匀强磁场中，磁感应强度的大小为B ，磁场方向垂直于导轨所在平面(指向图中纸面内)．现对MN 施力使它沿导轨方向以速度v (如图)做匀速运动．令U 表示MN 两端电压的大小，则( )A ．U ＝12Blv ，流过定值电阻R 的感应电流由b 到dB ．U ＝12Blv ，流过定值电阻R 的感应电流由d 到b C ．U ＝Blv ，流过定值电阻R 的感应电流由b 到d D ．U ＝Blv ，流过定值电阻R 的感应电流由d 到b2．两块水平放置的金属板间的距离为d ，用导线与一个n 匝线圈相连，线圈电阻为r ，线圈中有竖直方向的磁场，电阻R 与金属板连接，如图所示，两板间有一个质量为m 、电荷量＋q 的油滴恰好处于静止，则线圈中的磁感应强度B 的变化情况和磁通量的变化率分别是A ．磁感应强度B 竖直向上且正增强，tφ∆＝dmg nq B ．磁感应强度B 竖直向下且正增强，tφ∆＝dmg nq C ．磁感应强度B 竖直向上且正减弱，t φ∆＝()dmg R r nqR + D ．磁感应强度B 竖直向下且正减弱，tφ∆＝()dmgr R r nqR + 3．如图所示，用粗细均匀的同种金属导线制成的两个正方形单匝线圈a 、b ，垂直放置在磁感应强度为B 的匀强磁场中，a 的边长为L ，b 的边长为2L 。
当磁感应强度均匀增加时，不考虑线圈a、b之间的影响，下列说法正确的是（）A．线圈a、b中感应电动势之比为E1∶E2＝1∶2B．线圈a、b中的感应电流之比为I1∶I2＝1∶2C．相同时间内，线圈a、b中产生的焦耳热之比Q1∶Q2＝1∶4D．相同时间内，通过线圈a、b某截面的电荷量之比q1∶q2＝1∶44．如图所示，MN和PQ为竖直方向的两平行长直金属导轨，间距l为0.4m，电阻不计。

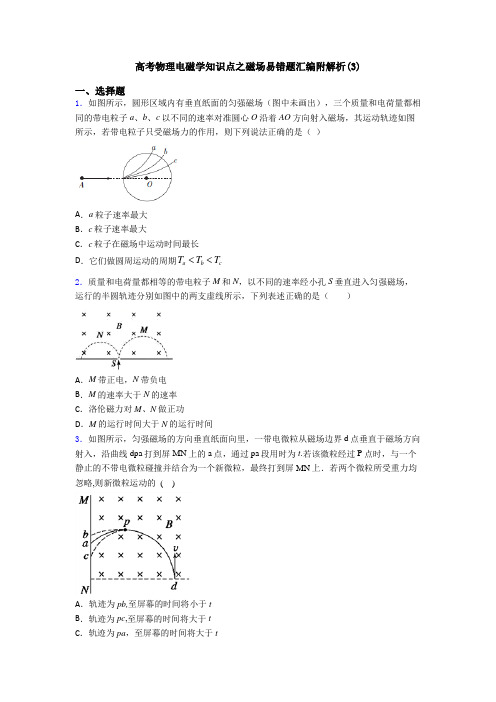

高考物理电磁学知识点之磁场易错题汇编附解析(3)
高考物理电磁学知识点之磁场易错题汇编附解析(3)一、选择题1．如图所示，圆形区域内有垂直纸面的匀强磁场（图中未画出），三个质量和电荷量都相同的带电粒子a 、b 、c 以不同的速率对准圆心O 沿着AO 方向射入磁场，其运动轨迹如图所示，若带电粒子只受磁场力的作用，则下列说法正确的是（ ）A ．a 粒子速率最大B ．c 粒子速率最大C ．c 粒子在磁场中运动时间最长D ．它们做圆周运动的周期a b c T T T <<2．质量和电荷量都相等的带电粒子M 和N ，以不同的速率经小孔S 垂直进入匀强磁场，运行的半圆轨迹分别如图中的两支虚线所示，下列表述正确的是（ ）A ．M 带正电，N 带负电B ．M 的速率大于N 的速率C ．洛伦磁力对M 、N 做正功D ．M 的运行时间大于N 的运行时间3．如图所示，匀强磁场的方向垂直纸面向里，一带电微粒从磁场边界d 点垂直于磁场方向射入，沿曲线dpa 打到屏MN 上的a 点，通过pa 段用时为t .若该微粒经过P 点时，与一个静止的不带电微粒碰撞并结合为一个新微粒，最终打到屏MN 上．若两个微粒所受重力均忽略,则新微粒运动的 ( )A ．轨迹为pb,至屏幕的时间将小于tB ．轨迹为pc ,至屏幕的时间将大于tC ．轨迹为pa ，至屏幕的时间将大于tD．轨迹为pb,至屏幕的时间将等于t4．如图所示，一束粒子射入质谱仪，经狭缝S后分成甲、乙两束，分别打到胶片的A、C两点。
其中23SA SC，已知甲、乙粒子的电荷量相等，下列说法正确的是A．甲带正电B．甲的比荷小C．甲的速率小D．甲、乙粒子的质量比为2：35．如图所示，用一细线悬挂一根通电的直导线ab（忽略外围电路对导线的影响），放在螺线管正上方处于静止状态，与螺线管轴线平行，可以在空中自由转动，导线中的电流方向由a指向b。
现给螺线管两端接通电源后（螺线管左端接正极），关于导线的受力和运动情况，下列说法正确的是（）A．在图示位置导线a、b两端受到的安培力方向相反导线ab始终处于静止B．从上向下看，导线ab从图示位置开始沿逆时针转动C．在图示位置，导线a、b两端受到安培力方向相同导线ab摆动D．导线ab转动后，第一次与螺线管垂直瞬间，所受安培力方向向上6．下列关于教材中四幅插图的说法正确的是（）A．图甲是通电导线周围存在磁场的实验。

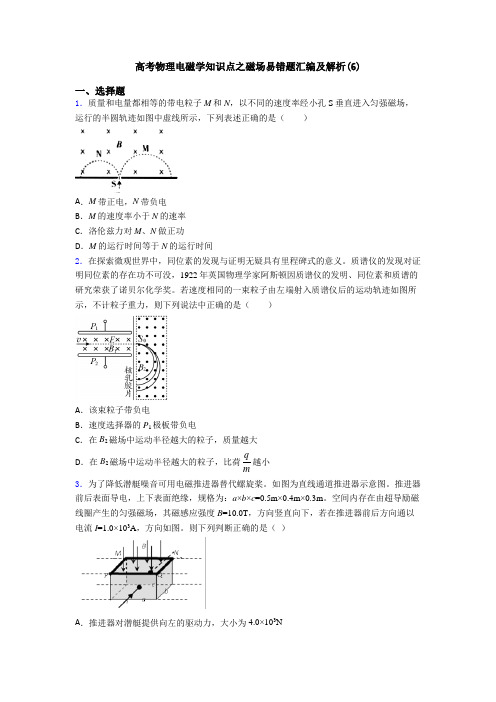

高考物理电磁学知识点之磁场易错题汇编及解析(6)
高考物理电磁学知识点之磁场易错题汇编及解析(6)一、选择题1．质量和电量都相等的带电粒子M和N，以不同的速度率经小孔S垂直进入匀强磁场，运行的半圆轨迹如图中虚线所示，下列表述正确的是（）A．M带正电，N带负电B．M的速度率小于N的速率C．洛伦兹力对M、N做正功D．M的运行时间等于N的运行时间2．在探索微观世界中，同位素的发现与证明无疑具有里程碑式的意义。
质谱仪的发现对证明同位素的存在功不可没，1922年英国物理学家阿斯顿因质谱仪的发明、同位素和质谱的研究荣获了诺贝尔化学奖。
若速度相同的一束粒子由左端射入质谱仪后的运动轨迹如图所示，不计粒子重力，则下列说法中正确的是（）A．该束粒子带负电B．速度选择器的P1极板带负电C．在B2磁场中运动半径越大的粒子，质量越大D．在B2磁场中运动半径越大的粒子，比荷qm越小3．为了降低潜艇噪音可用电磁推进器替代螺旋桨。
如图为直线通道推进器示意图。
推进器前后表面导电，上下表面绝缘，规格为：a×b×c=0.5m×0.4m×0.3m。
空间内存在由超导励磁线圈产生的匀强磁场，其磁感应强度B=10.0T，方向竖直向下，若在推进器前后方向通以电流I=1.0×103A，方向如图。
则下列判断正确的是（）A．推进器对潜艇提供向左的驱动力，大小为4.0×103NB ．推进器对潜艇提供向右的驱动力，大小为5.0×103N C ．超导励磁线圈中的电流方向为PQNMP 方向D ．通过改变流过超导励磁线圈或推进器的电流方向可以实现倒行功能4．如图所示，边长为L 的等边三角形导线框用绝缘细线悬挂于天花板，导线框中通一逆时针方向的电流，图中虚线过ab 边中点和ac 边中点，在虚线的下方有一垂直于导线框向里的匀强磁场，此时导线框通电处于静止状态，细线的拉力为F 1；保持其他条件不变，现虚线下方的磁场消失，虚线上方有相同的磁场同时电流强度变为原来一半，此时细线的拉力为F 2 。
高考物理最新电磁学知识点之电磁感应易错题汇编及解析(1)
高考物理最新电磁学知识点之电磁感应易错题汇编及解析(1)一、选择题1．如图所示，一直角三角形金属框，向左匀速地穿过一个方向垂直于纸面向内的匀强磁场，磁场仅限于虚线边界所围的区域内，该区域的形状与金属框完全相同，且金属框的下边与磁场区域的下边在一直线上．若取顺时针方向为电流的正方向，则金属框穿过磁场过程的感应电流I随时间t变化的图象是下图所示的（）A．B．C．D．2．如图所示，L1和L2为直流电阻可忽略的电感线圈。
A1、A2和A3分别为三个相同的小灯泡。
下列说法正确的是（）A．图甲中，闭合S1瞬间和断开S1瞬间，通过A1的电流方向不同B．图甲中，闭合S1，随着电路稳定后，A1会再次亮起C．图乙中，断开S2瞬间，灯A3立刻熄灭D．图乙中，断开S2瞬间，灯A2立刻熄灭3．两块水平放置的金属板间的距离为d，用导线与一个n匝线圈相连，线圈电阻为r，线圈中有竖直方向的磁场，电阻R与金属板连接，如图所示，两板间有一个质量为m、电荷量＋q的油滴恰好处于静止，则线圈中的磁感应强度B的变化情况和磁通量的变化率分别是A ．磁感应强度B 竖直向上且正增强，t φ∆＝dmg nq B ．磁感应强度B 竖直向下且正增强，t φ∆＝dmg nq C ．磁感应强度B 竖直向上且正减弱，t φ∆＝()dmg R r nqR + D ．磁感应强度B 竖直向下且正减弱，tφ∆＝()dmgr R r nqR + 4．如图所示，MN 和PQ 为竖直方向的两平行长直金属导轨，间距l 为0.4m ，电阻不计。
导轨所在平面与磁感应强度B 为0.5T 的匀强磁场垂直。
质量m 为6.0×10-3kg 电阻为1Ω的金属杆ab 始终垂直于导轨，并与其保持光滑接触。
导轨两端分别接有滑动变阻器R 2和阻值为3.0Ω的电阻R 1。
当杆ab 达到稳定状态时以速率v 匀速下滑，整个电路消耗的电功率P 为0.27W 。
则（ ）A ．ab 稳定状态时的速率v =0.4m/sB ．ab 稳定状态时的速率v =0.6m/sC ．滑动变阻器接入电路部分的阻值R 2=4.0ΩD ．滑动变阻器接入电路部分的阻值R 2=6.0Ω5．如图所示，把金属圆环在纸面内拉出磁场，下列叙述正确的是（ ）A ．将金属圆环向左拉出磁场时，感应电流方向为逆时针B ．不管沿什么方向将金属圆环拉出磁场时，感应电流方向都是顺时针C ．将金属圆环向右匀速拉出磁场时，磁通量变化率不变D ．将金属圆环向右加速拉出磁场时，受到向右的安培力6．如图所示为地磁场磁感线的示意图，在北半球地磁场的竖直分量向下。
高考物理电磁学知识点之电磁感应易错题汇编附解析(3)
高考物理电磁学知识点之电磁感应易错题汇编附解析(3)一、选择题1．有两个匀强磁场区域，宽度都为L ，磁感应强度大小都是B ，方向如图所示，单匝正方形闭合线框由均匀导线制成，边长为L 导线框从左向右匀速穿过与线框平面垂直的两个匀强磁场区．规定线框中感应电流逆时针方向为正方向．则线框从位置I 运动到位置II 的过程中，图所示的感应电流i 随时间t 变化的图线中正确的是（ ）A ．B ．C ．D ．2．如图所示，L 是自感系数很大的线圈，但其自身的电阻几乎为零。
A 和B 是两个完全相同的小灯泡。
下列说法正确的是（ ）A ．接通开关S 瞬间，A 灯先亮，B 灯不亮B ．接通开关S 后，B 灯慢慢变亮C ．开关闭合稳定后，突然断开开关瞬间，A 灯立即熄灭、B 灯闪亮一下D ．开关闭合稳定后，突然断开开关瞬间，A 灯、B 灯都闪亮一下3．如图所示，A 、B 两闭合圆形线圈用同样导线且均绕成100匝。
半径A B 2R R ，内有以B 线圈作为理想边界的匀强磁场。
若磁场均匀减小，则A 、B 环中感应电动势A B :E E 与产生的感应电流A B :I I 分别是（ ）A ．AB :2:1E E =；A B :1:2I I =B ．A B :2:1E E =；A B :1:1I I =C ．A B :1:1E E =；A B :2:1I I =D ．A B :1:1E E =；A B :1:2I I =4．如图所示，abcd 是边长为L ，每边电阻均相同的正方形导体框，今维持线框以恒定的速度v 沿x 轴运动，并穿过倾角为45°的三角形匀强磁场区域，磁场的磁感应强度为B ，方向垂直纸面向里。
线框b 点在O 位置时开始计时，则在2L t v=时间内，a 、b 两点的电势差U 随时间t 的变化图线为（ ）A ．B ．C ．D ．5．磁卡的磁条中有用于存储信息的磁极方向不同的磁化区，刷卡器中有检测线圈．当以速度v 0刷卡时，在线圈中产生感应电动势，其E －t 关系如图所示．如果只将刷卡速度改为02v ，线圈中的E －t 关系图可能是( )A ．B ．C ．D．6．如图所示，一闭合直角三角形线框abc以速度v匀速向右穿过匀强磁场区域，磁场宽度大于ac边的长度．从bc边进入磁场区，到a点离开磁场区的过程中，线框内感应电流的情况（以逆时针方向为电流的正方向）是下图中的（）A．B．C．D．7．如图甲所示,光滑的平行金属导轨(足够长)固定在水平面内,导轨间距为l=20cm,左端接有阻值为R=1Ω的电阻,放在轨道上静止的一导体杆MN与两轨道垂直,整个装置置于竖直向上的匀强磁场中,磁场的磁感应强度大小为B=0.5T.导体杆受到沿轨道方向的拉力F做匀加速运动,测得力F与时间t的关系如图2所示。
高考物理专题电磁学知识点之磁场易错题汇编附解析
高考物理专题电磁学知识点之磁场易错题汇编附解析一、选择题1．我国的传统文化和科技是中华民族的宝贵精神财富，四大发明促进了科学的发展和技术的进步，对现代仍具有重大影响，下列说法正确的是（）A．春节有放鞭炮的习俗，鞭炮炸响的瞬间，动量守恒但能量不守恒B．火箭是我国的重大发明，现代火箭发射时，火箭对喷出气体的作用力大于气体对火箭的作用力C．装在炮弹中的火药燃烧爆炸时，化学能全部转化为弹片的动能D．指南针的发明促进了航海和航空，静止时指南针的N极指向北方2．如图所示，有abcd四个离子，它们带等量的同种电荷，质量不等．有m a＝m b＜m c＝m d，以不等的速度v a＜v b＝v c＜v d进入速度选择器后有两种离子从速度选择器中射出，进入B2磁场，由此可判定( )A．射向P1的是a离子B．射向P2的是b离子C．射到A1的是c离子D．射到A2的是d离子3．质量和电荷量都相等的带电粒子M和N，以不同的速率经小孔S垂直进入匀强磁场，运行的半圆轨迹分别如图中的两支虚线所示，下列表述正确的是（）A．M带正电，N带负电B．M的速率大于N的速率C．洛伦磁力对M、N做正功D．M的运行时间大于N的运行时间4．如图所示，匀强磁场的方向垂直纸面向里，一带电微粒从磁场边界d点垂直于磁场方向射入，沿曲线dpa打到屏MN上的a点，通过pa段用时为t.若该微粒经过P点时，与一个静止的不带电微粒碰撞并结合为一个新微粒，最终打到屏MN上．若两个微粒所受重力均忽略,则新微粒运动的 ( )A．轨迹为pb,至屏幕的时间将小于tB．轨迹为pc,至屏幕的时间将大于tC．轨迹为pa，至屏幕的时间将大于tD．轨迹为pb,至屏幕的时间将等于t5．如图所示，一束粒子射入质谱仪，经狭缝S后分成甲、乙两束，分别打到胶片的A、C两点。
其中23SA SC，已知甲、乙粒子的电荷量相等，下列说法正确的是A．甲带正电B．甲的比荷小C．甲的速率小D．甲、乙粒子的质量比为2：36．如图所示，回旋加速器是用来加速带电粒子使它获得很大动能的装置。
高考物理新电磁学知识点之电磁感应易错题汇编附答案解析(2)
高考物理新电磁学知识点之电磁感应易错题汇编附答案解析(2)一、选择题1．如图所示，两根相距为l的平行直导轨ab、cd，b、d间连有一定值电阻R，导轨电阻可忽略不计．MN为放在ab和cd上的一导体杆，与ab垂直，其电阻也为R．整个装置处于匀强磁场中，磁感应强度的大小为B，磁场方向垂直于导轨所在平面(指向图中纸面内)．现对MN施力使它沿导轨方向以速度v(如图)做匀速运动．令U表示MN两端电压的大小，则()A．U＝12Blv，流过定值电阻R的感应电流由b到dB．U＝12Blv，流过定值电阻R的感应电流由d到bC．U＝Blv，流过定值电阻R的感应电流由b到dD．U＝Blv，流过定值电阻R的感应电流由d到b2．如图所示，A和B是电阻为R的电灯，L是自感系数较大的线圈，当S1闭合、S2断开且电路稳定时，A、B亮度相同，再闭合S2，待电路稳定后将S1断开，下列说法中，正确的是（）A．B灯逐渐熄灭B．A灯将比原来更亮一些后再熄灭C．有电流通过B灯，方向为c→dD．有电流通过A灯，方向为b→a3．如图所示，有一正方形闭合线圈，在足够大的匀强磁场中运动。
下列四个图中能产生感应电流的是A．B．C ．D ．4．两块水平放置的金属板间的距离为d ，用导线与一个n 匝线圈相连，线圈电阻为r ，线圈中有竖直方向的磁场，电阻R 与金属板连接，如图所示，两板间有一个质量为m 、电荷量＋q 的油滴恰好处于静止，则线圈中的磁感应强度B 的变化情况和磁通量的变化率分别是A ．磁感应强度B 竖直向上且正增强，t φ∆＝dmg nq B ．磁感应强度B 竖直向下且正增强，t φ∆＝dmg nq C ．磁感应强度B 竖直向上且正减弱，t φ∆＝()dmg R r nqR + D ．磁感应强度B 竖直向下且正减弱，tφ∆＝()dmgr R r nqR + 5．如图所示，MN 和PQ 为竖直方向的两平行长直金属导轨，间距l 为0.4m ，电阻不计。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
电磁场易错题解析
例1 有四个电源，电动势均为8V，内阻分别为1Ω、2Ω、4Ω、8Ω，今要对R = 2Ω的电
阻供电，问选择内阻为多大的电源才能使R上获得的功率最大？ [ ]
A、1Ω B、2Ω
C、4Ω D、8Ω
【错解】依“外电阻等于内电阻(R=r)时，外电路上的电功率有最大值”可知，应选内
阻2Ω的电源对R供电，故选B。
【错解分析】上述错解的根源在于滥用结论。事实上，确定的电源有最大的输出功率和
确定的外电路上获得最大功率的条件是不同的。“外电阻等于内电阻(R=r)时，外电路上的电
功率有最大值”只适用于电源确定而外电阻可选择的此形，而本题实属外电阻确定而电源可
选的情况，两者意义不同，不可混为一谈。
【正确解答】
P是r的
单调减函数，所以就题设条件而言，r取1Ω时P有最大值，应选A。
【小结】物理学的任何规律结论的成立都是有条件的，都有其适用范围。有的同学做题
比较多，习惯于套用一些熟悉题目的解题路子。这种方法有它合理的一面，也有其造成危害
的一面。关键是要掌握好“条件和范围”。
例2 如图11－5所示，水平导轨的电阻忽略不计，金属棒ab和cd的电阻多别为Rab和Rcd，
且Rab＞Rcd，处于匀强磁场中。金属棒cd在力F的作用下向右匀速运动。ab在外力作用下
处于静止状态，下面说法正确的是 [ ]
A．Uab＞Ucd
B．Uab=Ucd
C．Uab＜Ucd
D． 无法判断
【错解】因导轨的电阻不计，金属棒ah和cd可以等效为两个电阻串联，而串联电路中，
电压的分配跟电阻成正比。因为Rab＞Red，所以Uab＞Ucd，故选A。
【错解分析】cd金属棒在F的作用下，做切割磁感线运动，应视为电源。Ucd为电源的
端电压，而不是内电压。所以Ucd≠IRcd，Ucd=ε-IRcd，不能将abcd等效为两个外电阻的串
联。
【正确解答】
金属棒在力F的作用下向右作切割磁感线的运动应视为电源，而c、d分别等效为这个
电源的正、负极，Ucd是电源两极的路端电压，不是内电压。又因为导轨的电阻忽略不计，
因此金属棒ab两端的电压Uab也等于路端电压，即Ucd=Uab，所以正确的答案应选B。
【小结】 电源是将非静电能转换成电能的装置。本题中是通过电磁感应将机械能转化
成为电能。cd的作用是电源。ab则是外电路中的电阻。画出等效电路图，如图11-6所示。
然后再运用恒定电流的知识进行计算。电磁感应的问题中经常用到这样的化简为直流电路的
等效方法。
例3如图8－15所示，长为l的绝缘细线，一端悬于O点，另一端连接一质量为m的带负
电小球，置于水平向右的匀强电场中，在O点正下方钉一枚钉子O’，已知小球受到的电场
力是重力的√3/3 ，现将细线向右水平拉直后从静止释放，细线碰到钉子后要使小球刚好饶
钉子O′在竖直平面内作圆周运动，求OO′长度。
【错解】摆球从A落下经B到C的过程中受到重力G，绳子的拉力T和电场力F电三个
力的作用，并且重力和电场力做功，拉力不做功，由动能定理
摆球到达最低点时，摆线碰到钉子O′后，若要小球刚好绕钉子O′在竖直平面内做圆
周运动，如图8－16。则在最高点D应满足：
从C到D的过程中，只有重力做功（负功），由机械能守恒定律
【错解分析】学生以前做过不少“在重力场中释放摆球。摆球沿圆弧线运动的习题”。
受到这道题思维定势的影响，没能分析出本题的摆球是在重力场和电场叠加场中运动。小球
同时受到重力和电场力的作用，这两个力对摆球运动轨迹都有影响。受“最高点”就是几何
上的最高点的思维定势的影响，没能分析清楚物理意义上的“最高点”含义。在重力场中应
是重力方向上物体运动轨迹的最高点，恰好是几何意义上的最高点。而本题中，“最高点”
则是重力与电场力的合力方向上摆球运动的轨迹的最高点。
【正确解答】本题是一个摆在重力场和电场的叠加场中的运动问题，由于重力场和电
场力做功都与路径无关，因此可以把两个场叠加起来看成一个等效力场来处理，如图8－17
所示，
∴θ=60°。
开始时，摆球在合力F的作用下沿力的方向作匀加速直线运动，从A点运动到B点，
由图8－17可知，△AOB为等边三角形，则摆球从A到B，在等效力场中，由能量守恒定律
得：
在B点处，由于在极短的时间内细线被拉紧，摆球受到细线拉力的冲量作用，法向分
量v2变为零，切向分量
接着摆球以v1为初速度沿圆弧BC做变速圆周运动，碰到钉子O′后，在竖直平面内做
圆周运动，在等效力场中，过点O′做合力F的平行线与圆的交点为Q，即为摆球绕O′点
做圆周运动的“最高点”，在Q点应满足
过O点做OP⊥AB取OP为等势面，在等效力场中，根据能量守恒定律得：
【小结】用等效的观点解决陌生的问题，能收到事半功倍的效果。然而等效是有条件
的。在学习交流电的有效值与最大值的关系时，我们在有发热相同的条件将一个直流电的电
压（电流）等效于一个交流电。本题中，把两个场叠加成一个等效的场，前提条件是两个力
做功都与路径无关。
例4 如图10-20所示，一块铜块左右两面接入电路中。有电流I自左向右流过铜块，当一
磁感应强度为B的匀强磁场垂直前表面穿入铜块，从后表面垂直穿出时，在铜块上、下两面
之间产生电势差，若铜块前、后两面间距为d，上、下两面间距为l。铜块单位体积内的自
由电子数为n，电子电量为e，求铜板上、下两面之间的电势差U为多少？并说明哪个面的
电势高。
【错解】电流自左向右，用左手定则判断磁感线穿过手心四指指向电流的方向，正电
荷受力方向向上，所以正电荷聚集在上极板。
随着正负电荷在上、下极板的聚集，在上、下极板之间形成一个电场，这个电场对正
电荷产生作用力，作用力方向与正电荷刚进入磁场时所受的洛仑兹力方向相反。当电场强度
增加到使电场力与洛仑兹力平衡时，正电荷不再向上表面移动。在铜块的上、下表面形成一
个稳定的电势差U。研究电流中的某一个正电荷，其带电量为q，根据牛顿第二定律有
由电流的微观表达式I=nqSv
由几何关系可知 S=dl
【错解分析】上述解法错在对金属导电的物理过程理解上。金属导体中的载流子是自
由电子。当电流形成时，导体内的自由电子逆着电流的方向做定向移动。在磁场中受到洛仑
兹力作用的是自由电子。
【正确解答】
铜块的电流的方向向右，铜块内的自由电子的定向移动的方向向左。用左手定则判断：
四指指向电子运动的反方向，磁感线穿过手心，大拇指所指的方向为自由电子的受力方向。
图10-21为自由电子受力的示意图。
随着自由电子在上极板的聚集，在上、下极板之间形成一个“下正上负”的电场，这
个电场对自由电子产生作用力，作用力方向与自由电子刚进入磁场时所受的洛仑兹力方向相
反。当电场强度增加到使电场力与洛仑兹力平衡时，自由电子不再向上表面移动。在铜块的
上、下表面形成一个稳定的电势差U。研究电流中的某一个自由电子，其带电量为e，根据
牛顿第二定律有
由电流的微观表达式I=neSv=nedlv。
【小结】本题的特点是物理模型隐蔽。按照一部分同学的理解，这就是一道安培力的
题目，以为伸手就可以判断安培力的方向。仔细分析电荷在上、下两个表面的聚集的原因，
才发现是定向移动的电荷受到洛仑兹力的结果。因此，深入分析题目中所叙述的物理过程，
挖出隐含条件，方能有正确的思路。
