电表改装与万用表的使用
万用表的使用方法以及注意事项
万用表的使用方法以及注意事项摘要：一、万用表简介二、万用表的使用方法1.选择测量功能2.测量电阻3.测量电压4.测量电流三、万用表的注意事项1.操作前的准备2.测量过程中的注意事项3.安全防护措施4.维护与保养正文：万用表是一种广泛应用于电子、电气领域的多功能测试仪器，能够测量电阻、电压、电流等参数。
掌握万用表的使用方法及注意事项，对于提高工作效率和保障安全具有重要意义。
一、万用表简介万用表的发展经历了模拟式和数字式两个阶段。
目前市场上主要以数字式万用表为主。
数字式万用表具有测量速度快、精度高、功能多样等优点。
它由显示屏幕、操作键、测量旋钮、接口等部分组成。
二、万用表的使用方法1.选择测量功能在使用万用表前，首先要了解所需测量的参数，并根据测量对象选择相应的功能。
例如，测量电阻时，选择电阻档；测量电压时，选择电压档。
2.测量电阻将待测电阻串联到万用表，打开电阻测量功能，待显示稳定后，读取电阻值。
需要注意的是，测量电阻时，尽量断开电路，避免其他元件对测量结果的影响。
3.测量电压将万用表的正负极分别连接到待测电压的两端，打开电压测量功能。
待显示稳定后，读取电压值。
在测量较高电压时，需注意安全防护措施。
4.测量电流将待测电流通过万用表，打开电流测量功能。
读取电流值时，要注意电流表的量程，防止电流过大损坏万用表。
三、万用表的注意事项1.操作前的准备在使用万用表前，要认真阅读说明书，了解功能、量程、精度等参数。
同时，检查万用表的电池电量，确保正常工作。
2.测量过程中的注意事项（1）在测量过程中，不要触碰万用表的导线，以免影响测量结果。
（2）对于有保险丝的电路，需先拔掉保险丝，避免万用表损坏。
（3）在测量电压、电流时，务必保证电路安全，防止触电。
3.安全防护措施（1）使用带有绝缘柄的工具操作万用表，防止触电。
（2）测量高电压时，需佩戴绝缘手套、绝缘鞋等防护用品。
（3）不使用损坏的万用表，以免发生意外。
4.维护与保养（1）定期检查万用表的电池电量，不足时及时更换。
万用电表使用方法
万用电表使用方法2010-11-19 09:44万用电表，简称万用表。
是一种多功能、多量程、便于携带的电子仪表。
它可以用来测量直流电流、电压,交流电流、电压,电阻,音频电平和晶体管直流放大倍数等物理量。
万用表由表头、测量线路、转换开关以及测试表笔等组成。
万用表可以分为模拟式和数字式万用表。
模拟式万用表是由磁电式测量机构作为核心，用指针来显示被测量数值；数字式万用表是由数字电压表作为核心，配以不同转换器，用液晶显示器显示被测量数值。
万用表的基本原理是利用一只灵敏的磁电式直流电流表（微安表）做表头。
当微小电流通过表头，就会有电流指示。
但表头不能通过大电流，所以，必须在表头上并联与串联一些电阻进行分流或降压，从而测出电路中的电流、电压和电阻。
下面分别介绍。
·测直流电流原理。
如图1a所示，在表头上并联一个适当的电阻（叫分流电阻）进行分流，就可以扩展电流量程。
改变分流电阻的阻值，就能改变电流测量范围。
·测直流电压原理。
如图1b所示，在表头上串联一个适当的电阻（叫倍增电阻）进行降压，就可以扩展电压量程。
改变倍增电阻的阻值，就能改变电压的测量范围。
·测交流电压原理。
如图1c所示，因为表头是直流表，所以测量交流时，需加装一个并、串式半波整流电路，将交流进行整流变成直流后再通过表头，这样就可以根据直流电的大小来测量交流电压。
扩展交流电压量程的方法与直流电压量程相似。
·测电阻原理。
如图1d所示，在表头上并联和串联适当的电阻，同时串接一节电池，使电流通过被测电阻，根据电流的大小，就可测量出电阻值。
改变分流电阻的阻值，就能改变电阻的量程。
万用表（以105型为例）的表盘如右图所示。
通过转换开关的旋钮来改变测量项目和测量量程。
机械调零旋钮用来保持指针在静止处在左零位。
“Ω”调零旋钮是用来测量电阻时使指针对准右零位，以保证测量数值准确。
万用表的测量范围如下：·直流电压：分5档—0-6V；0-30V；0-150V；0-300V；0-600V。
万用表功能使用使用方法
万用表功能使用使用方法万用表功能使用使用方法：红表笔插"＋"端，黑表笔插"－COM "端。
(1) 交流电压测量：开关旋至AC V 档，选择合适档位。
(2) 电阻测量：开关旋至 W 档，选择适当量程的电阻档位。
红黑表笔分别接被测电阻的两端，测在线电阻时，线路应切断电源，与电阻所连的电容应放电。
(3) 三极管测量：开关旋至ｈFE档，将三极管插入测量孔。
(4) 直流电流测量：将开关旋至 DCma 档，选择合适档位。
(5) 直流电压测量：开关旋至DC V档，选择合适档位。
三极管的封装形式和管脚识别常用三极管的封装形式有金属封装和塑料封装两大类，引脚的排列方式具有一定的规律，如图对于小功率金属封装三极管，按图示底视图位置放置，使三个引脚构成等腰三角形的顶点上，从左向右依次为e b c；对于中小功率塑料三极管按图使其平面朝向自己，三个引脚朝下放置，则从左到右依次为e b c2SC1815 KTC9013 SS9011目前，国内各种类型的晶体三极管有许多种，管脚的排列不尽相同，在使用中不确定管脚排列的三极管，必须进行测量确定各管脚正确的位置，或查找晶体管使用手册，明确三极管的特性及相应的技术参数和资料。
晶体三极管的电流放大作用晶体三极管具有电流放大作用，其实质是三极管能以基极电流微小的变化量来控制集电极电流较大的变化量。
这是三极管最基本的和最重要的特性。
我们将ΔIc/ΔIb的比值称为晶体三极管的电流放大倍数，用符号“β”表示。
电流放大倍数对于某一只三极管来说是一个定值，但随着三极管工作时基极电流的变化也会有一定的改变。
晶体三极管的三种工作状态截止状态：当加在三极管发射结的电压小于PN结的导通电压，基极电流为零，集电极电流和发射极电流都为零，三极管这时失去了电流放大作用，集电极和发射极之间相当于开关的断开状态，我们称三极管处于截止状态。
放大状态：当加在三极管发射结的电压大于PN结的导通电压，并处于某一恰当的值时，三极管的发射结正向偏置，集电结反向偏置，这时基极电流对集电极电流起着控制作用，使三极管具有电流放大作用，其电流放大倍数β＝ΔIc/ΔIb，这时三极管处放大状态。
万用表使用方法
万用表使用方法万用表，又称多路表、多用表、三用表、多用表等。
，是电力电子等部门不可缺少的测量仪器。
一般它的主要用途是测量电压、电流和电阻。
万用表按显示方式分为指针万用表和数字万用表。
万用表是一种多功能、多量程的测量仪表，一般万用表可测量直流电流、直流电压、交流电流、交流电压和电阻等，有的还可以测交流电流、电容量、电感量及半导体的一些参数（如β）等。
数字万用表的使用方法注意事项1、测量前，先检查红、黑表笔连接的位置是否正确。
红色表笔接到红色接线柱或标有“+”号的插孔内，黑色表笔接到黑色接线柱或标有“COM”号的插孔内，不能反接，否则在测量直流电电量时会因正负极的反接损坏表头的部件。
2.在将探头连接到被测电路之前，一定要检查所选档位是否与被测对象一致。
否则，档位和范围的误用不仅会导致测量失败，还会损坏万用表。
3.测量时，不要用手指触摸探头的金属部分和被测元件。
4.如果测量范围需要转换，必须在探头离开电路后进行。
否则选择开关旋转产生的电弧很容易烧坏选择开关的触点，造成接触不良的事故。
5.在实际测量中，经常需要测量多种电量。
每次测量前，应注意根据每次测量任务将选择开关切换到相应的档位和范围。
6.测量后，功能开关应置于交流电压的最大范围。
电阻的测量将万用电表档位开关旋至‘Ω’档相对应量程,不清楚被测元件电阻大小时可从高档位开始,将红表笔插入‘VΩ’插孔,黑表笔插入‘COM’插孔,然后将表笔接至被测元件2端测量。
如果显示1则表示超出量程,要换用更高量程。
二极管挡测量将黑色表笔插入COM插孔，红色表笔插入V/Ω/F插孔。
将功能开关置于所需的蜂鸣器/二极管量程位置。
用此档位检测二极管时，显示的数值就是二极管的正向压降值。
当被测元件的电阻小于一定值时，蜂鸣器会鸣响，从而判断电路是否短路。
交流电压测量将黑色表笔插入COM插孔，红色表笔插入V/Ω/F插孔。
将功能开关置于所需的V～量程位置，并将测试笔连接到待测电源或负载上，从显示器上读取测量结果。
电表的改装及读数ppt
电流？需要g
G
R=?
A
RA
0.126Ω
思考4：改装后的安培
表内阻RA是多大？
RA= RgR Rg+R
1
2
思考5：改装后的表
盘需要做怎样的改 0 变？
0
0.2
0.4
mA
0.6
3
A
(2)把表头改装成为安培表
尺寸后拧紧螺钉
然后再读数，以 1、改装 在表头上并联一个电阻，就可以把小量程的电流表改装成一个较大量程的电流表:
我们看到：串联电阻R起到了分压的作用，实际上加在表头两端的最大电压还是等于表头的满偏电压Ug，通过表头的最大电流还是Ig
免尺寸变动。 。
问题1、有一个电流表G,内阻为Rg＝10Ω,满偏电流为Ig=3mA,要把它改装成量程为U=3V的伏特表,应该怎么办？
2、螺旋测微器
螺旋测微器(又叫千分尺)是比游标卡尺更精密的 测长度的工具。用它测长度可以准确到0.01毫米。 这是因为测微螺杆前进或后退0.5毫米，可动刻度 正好转一周，而一周分成50等分，每一等分表示 0.01毫米，所以能精确到0.01毫米，但要估计到毫 米的千分位。螺旋测微器读数时先读固定刻度露出 的部分，这部分与一般刻度尺差不多，但多了个半 毫米的刻度，再读可动的螺旋部分的刻度，要估计 一位，并乘上0.01mm，二者相加就行。
B、游标尺（副尺） 我们看到：并联电阻R起到了分流的作用，实际上通过表头的最大电流还是等于满偏电流Ig
测量时，先移动游标，使量爪与工件接触，取得尺寸后拧紧螺钉然后再读数，以免尺寸变动。 游标卡尺一般分为10分度、20分度和50分度三种，10分度的游标卡尺可精确到0.
思考4：改装后的电压表内阻RV是多大？ (3)把表头改装成为伏特表
万用表的使用方法

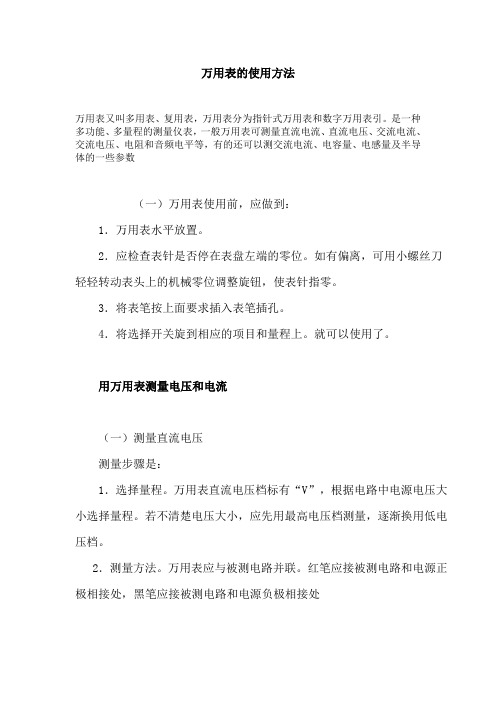

万用表的使用方法万用表又叫多用表、复用表，万用表分为指针式万用表和数字万用表引。
是一种多功能、多量程的测量仪表，一般万用表可测量直流电流、直流电压、交流电流、交流电压、电阻和音频电平等，有的还可以测交流电流、电容量、电感量及半导体的一些参数（一）万用表使用前，应做到：1．万用表水平放置。
2．应检查表针是否停在表盘左端的零位。
如有偏离，可用小螺丝刀轻轻转动表头上的机械零位调整旋钮，使表针指零。
3．将表笔按上面要求插入表笔插孔。
4．将选择开关旋到相应的项目和量程上。
就可以使用了。
用万用表测量电压和电流（一）测量直流电压测量步骤是：1．选择量程。
万用表直流电压档标有“V”，根据电路中电源电压大小选择量程。
若不清楚电压大小，应先用最高电压档测量，逐渐换用低电压档。
2．测量方法。
万用表应与被测电路并联。
红笔应接被测电路和电源正极相接处，黑笔应接被测电路和电源负极相接处3．正确读数。
仔细观查表盘，注意读数时，视线应正对指针。
读数＝指示值×量程 / 满偏（二）测量直流电流1．选择量程：万用表直流电流档标有“mA”选择量程，应根据电路中的电流大小。
如不知电流大小，应选用最大量程。
2．测量方法：万用表应与被测电路串联。
应将电路相应部分断开后，将万用表表笔接在断点的两端。
红表笔应接在和电源正极相连的断点，黑表笔接在和电源负极相连的断点（如图3－6）。
3．正确读数：。
（（一）用万用表测量电阻万用表欧姆档可以测量导体的电阻。
欧姆档用“Ω”表示，分为R×1、R×10、R×100和R×1K四档。
有些万用表还有R×10k档。
使用万用表欧姆档测电阻，除前面讲的使用前应做到的要求外，还应遵循以下步骤（参看图3－7）。
1．选择适当的倍率档2．调零每次换档后，应再次调整欧姆档零位调整旋钮，然后再测量。
3．为使测量较为准确，测量时应使指针指在刻度线中心位置附近。
4．测量结束后，应拔出表笔，将选择开关置于“OFF”档或交流电压最大档位。
大学物理实验报告电表的改装
⼤学物理实验报告电表的改装实验报告电表的改装⼀般电流计（表头）只允许通过微安级（低等级的也有毫安级的）电表，只能测量较⼩的电流或电压。
⽽实际测量的电流和电压都较⼤，要将表头改装，扩⼤其量程，常使⽤的各种电表都是⼯⼚设计、改装完成的。
有些电表为了测量交流电压或电流，在表内配上了整流元件。
关键词：电流计；表头；电流；电压⼀、实验⽬的1．掌握扩⼤电表量程的原理和⽅法；2．了解欧姆表的改装和定标。
⼆、实验原理1．表头的两个参数Ig 和Rg的测定要将表头改装成电表，必须知道表头的两个参数——使表头偏转到满刻度的电流Ig和表头内阻Rg。
这两个参数在表头出⼚时都会给出。
下⾯介绍实验测定这两个参数的⽅法，测量原理和线路如图9-1-1所⽰。
图9-1-1 表头I g，R g测定电路图（1）Ig的测定⾸先置滑线变阻器滑动触点C于输出电压最⼩处（A端），将开关S2合于“1”处时，表头G与微安表串联（图9-1-1中微安表⽐待测表头有较⾼准确度的“标准表”，若改⽤mA 级表头，则“标准表”相应地改为较⾼级别的mA表）。
接通开关S1，移动滑动触点C，逐渐增⼤输出电压，使表头G指针偏转到满刻度，此时微安表上读出的电流值即为Ig，记下这个值。
（2）Rg的测定保持上述电路状态不变（即不改变电源电压和C点的位置），使可变电阻R（采⽤电阻箱）为较⼤值，将开关S2拨于“2”处，连续减⼩R的值，使微安表重新指到Ig处，此时R的值即为Rg，这种⽅法称为替代法。
Ig 和Rg是表头的两个重要参数。
在选择表头时，这两个参数值越⼩越好。
2.电流表量程的扩⼤表头不能测量较⼤电流，如图9-1-2所⽰，若并上⼀个低值电阻R s ，则可以扩⼤其量程。
由图9-1-2，并联电阻R s 的值通过计算可以得到（I-I g ）R s =I g R g （9-1-1）所以R s =（9-1-2）若令n=，则R s =（9-1-3）式中，I 为扩充后的量程，n 为量程的扩⼤倍数。
万用表的使用方法【图解】教材
万用表的使用方法一、万用表万用表又叫多用表、三用表、复用表，是一种多功能、多量程的测量仪表，一般万用表可测量直流电流、直流电压、交流电压、电阻和音频电平等，有的还可以测交流电流、电容量、电感量及半导体的一些参数（如β）。
1．万用表的结构（500型）万用表由表头、测量电路及转换开关等三个主要部分组成。
（1）表头它是一只高灵敏度的磁电式直流电流表，万用表的主要性能指标基本上取决于表头的性能。
表头的灵敏度是指表头指针满刻度偏转时流过表头的直流电流值，这个值越小，表头的灵敏度愈高。
测电压时的内阻越大，其性能就越好。
表头上有四条刻度线，它们的功能如下：第一条（从上到下）标有R或Ω，指示的是电阻值，转换开关在欧姆挡时，即读此条刻度线。
第二条标有∽和VA，指示的是交、直流电压和直流电流值，当转换开关在交、直流电压或直流电流挡，量程在除交流10V以外的其它位置时，即读此条刻度线。
第三条标有10V，指示的是10V的交流电压值，当转换开关在交、直流电压挡，量程在交流10V时，即读此条刻度线。
第四条标有dB，指示的是音频电平。
（2）测量线路测量线路是用来把各种被测量转换到适合表头测量的微小直流电流的电路，它由电阻、半导体元件及电池组成它能将各种不同的被测量（如电流、电压、电阻等）、不同的量程，经过一系列的处理（如整流、分流、分压等）统一变成一定量限的微小直流电流送入表头进行测量。
（3）转换开关其作用是用来选择各种不同的测量线路，以满足不同种类和不同量程的测量要求。
转换开关一般有两个，分别标有不同的档位和量程。
2．符号含义（1）∽表示交直流（2）V－2.5KV 4000Ω/V 表示对于交流电压及2.5KV的直流电压挡，其灵敏度为4000Ω/V（3）A－V－Ω 表示可测量电流、电压及电阻（4）45－65－1000Hz 表示使用频率范围为1000 Hz以下，标准工频范围为45－65Hz（5）2000Ω/V DC 表示直流挡的灵敏度为2000Ω/V钳表和摇表盘上的符号与上述符号相似（其他因为符号格式不对不能全部写上『表示磁电系整流式有机械反作用力仪表『表示三级防外磁场『表示水平放置）））3．万用表的使用（1）熟悉表盘上各符号的意义及各个旋钮和选择开关的主要作用。
万用表的使用
由于量程档不同，流过Rx上的测试电流 由于量程档不同，流过Rx上的测试电流 大小也不同。量程档愈小，测试电流愈大， 否则相反。所以，如果用万用表的小量程 欧姆档RX1，RX10去测量小电阻Rx(如毫安 欧姆档RX1，RX10去测量小电阻Rx(如毫安 表的内阻)，则Rx上会流过大电流，如果该 表的内阻)，则Rx上会流过大电流，如果该 电流超过了Rx所允许通过的电流，Rx会烧 电流超过了Rx所允许通过的电流，Rx会烧 毁，或把毫安表指针打弯。所以在测量不 允许通过大电流的电阻时，万用表应置在 大量程的欧姆档上。
⑦在测量有感抗的电路中的电压时， 必须在测量后先把万用表断开再关 电源。不然会在切断电源时，因为电路中 感抗元件的自感现象，会产生高压而可能 把万用表烧坏。
万用表作为欧姆表使用
①测量时应首先调零。即把两表笔直接相碰(短路)， 测量时应首先调零。即把两表笔直接相碰(短路) 调整表盘— 调整表盘—下面的零欧调整器 使指针正确指在0 使指针正确指在0 欧处。这是因为内接干电池随着使用时间加长， 其提供的电源电压会下降，在Rx＝ 其提供的电源电压会下降，在Rx＝0时，指针就有 可能达不到满偏，此时必须调整Rw，使表头的分 可能达不到满偏，此时必须调整Rw，使表头的分 流电流降低，来达到满偏电流Ig的要求。 流电流降低，来达到满偏电流Ig的要求。 ②为了提高测试的精度和保证被测对象的安 全，必须正确选择合适的量程档。一般测电阻时， 要求指针在全刻度的20％ 80％的范围内，这样 要求指针在全刻度的20％—80％的范围内，这样 测试精度才能满足要求。
万用表作为电压表使用
①把万用表并接在被测电路上，在测量直流电压时，应注 意被测点电压的极性，即把红表笔接电压高的一端，黑表 笔接电压低的一端。如果不知被测电压的极性，可按前述 测电流时的试探方法试一试，如指针向右偏转，则可以进 行测量；如指针向左偏转，则把红、黑表笔调换位置，方 可测量。 ②与上述电流表一样，为了减小电压表内阻引入的误 差，在指针偏转角大于或等于最大刻度的30％时，测量尽 差，在指针偏转角大于或等于最大刻度的30％时，测量尽 量选择大量程档。因为量程愈大，分压电阻愈大，电压表 的等效内阻愈大，这对被测电路引入的误差愈小。如果被 测电路的内阻很大，就要求电压表的内阻更大，才会使测 量精度高。此时需换用电压灵敏度更高(内阻更大) 量精度高。此时需换用电压灵敏度更高(内阻更大)的万用 表来进行测量。
万用表的使用
实验2 万用表的使用【实验目的】1．了解万用表的原理；2．掌握用万用表测电阻、电流和电压的方法；3．掌握简单电路中电压和电流的测量方法。
【实验原理】万用表又称多用表，是一种多功能多量程的测量表。
一般的万用表可以测量交直流电压和电流、电阻和电量等。
有些万用表还可以测量电容、电感、音频电平、晶体管的共发射电流放大系数等电参数。
随着数字显示电路的发展，数字式万用表已经大量出现，甚至还出现了微处理器控制的万用表。
由于万用表具有功能多、量程多、使用方便、体积小、便于携带和价格低等优点，所以应用相当广泛。
下面以指针式万用表为例介绍万用表的结构、测量原理及使用注意事项。
1．万用表的结构指针式万用表主要由表头、测量线路和转换开关三部分组成。
（数字式万用表没有表头，用数模转换和数字显示电路及装置代替表头。
）（1)表头表头是一只高灵敏度的磁电式直流电流表，有万用表的“心脏”之称。
万用表的主要性能指标基本上取决于表头的性能，表头的性能参数很多，常用的有灵敏度及内阻。
表头的灵敏度是指表头指针满刻度偏转时流过表头的直流电流值。
这个数值越小，灵敏度越高。
表头内阻是指表头线圈漆包线的直流电阻，这个值越高内阻越大。
表头的灵敏度越高，内阻越大，万用表的性能就越好。
所有指针式万用表表头上都装有一块表盘，表盘上除了有与各种测量项目相对应的几条标度尺外，还附有各种符号。
万用表表盘上的标度尺一般有以下特点：直流电压和直流电流标度尺的刻度是均匀的，其一端用“一”或“DC”表示。
交流电压标度尺的刻度不一定均匀，其一端用“∽”或“AC”表示。
电流、电压标度尺上还同时标上几组读数，其作用是选择不同量程时便于读数。
电阻(欧姆)标度尺刻度是不均匀的，而且零点在右端，左端标“∞”，电阻标度尺的一端用“Ω”表示。
（2)测量线路Array测量线路是由与表头串联和并联的电阻和二极管组成的电路，是万用表的重要组成部分，其作用是将各种不同的被测电量转换成磁电系表头所能接受的直流电流。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
电表改装与万用表的使用
1、将量程为0.5mA，内阻为10kΩ的电流表如何改装成量程为10V的电压表？
2、将量程为3.0V，内阻为10kΩ的电压表如何改装成量程为30V的电压表？
3、电流表的内阻为400Ω，量程是200uA。将它改装成量程为10V的电压表时，应串联多大的分压电阻？
4、如图所示，有两个量程的电压表，当使用a、b两端点时，量程为10V；当使用a、c两端点时，量程
为100V。已知电流表的内阻为100Ω，量程是1mA，求R1和R2的阻值。
5、 关于电压表和电流表，下列说法中正确的是（ ）
A理想电压表和电流表的内阻不计是因为它们的电阻都为零B理想电压表和电流表的内阻不计是因为它们的电阻都极大
C理想的电压表内阻极大，电流表内阻为零D在电路中，理想的电压表可视为短路，理想的电流表可视为开路
6小量程的电流表G和用与此相同的小量程电流表改制成的电流表A、电压表V的内阻为RG\RA\RV它们之间的大小关系是（）
A、RG\
7、一个电流表的内阻为R=0.18Ω，最大量程为10A，刻度盘分为100个刻度，现将其量程扩大为100A，求：（1）并联电
阻的大小；（2）此时刻度盘的单位刻度和新的电流表的内阻。
8、如图所示，为两个量程的电流表。当使用a、b两端点时，量程为1A；当使用a、c两端点时，量程为0.1A。
已知表头的内阻为200Ω，满偏电流为2mA，求R1和R2。
9、一电流表的满偏电流Ig=1mA，内阻为200Ω，要把它改装成一个量程为0.5A的电流表，则应在电流表上（ ）
A、并联一个200Ω的电阻 B、并联一个0.4Ω的电阻 C、串联一个0.4Ω的电阻 D、串联一个200Ω的电阻
10、一电流表内阻Rg=1KΩ，满偏电流Ig=100uA，要把它改装成量程为3V的电压表，应串联一个阻值R1= Ω；
要把它改装量程为0.6A的电流表，应并联一个阻值R2= Ω的电阻。
11、如图所示为电流表与电压表合一的电表，灵敏电流表G的内阻Rg=100Ω，量程为Ig=1mA，定值电阻R1=9900
Ω，R2=1Ω。问：（1）双刀双掷开关S接到哪边是电流表？接到哪边是电压表？（2）电流表和电压表的量程各约是多大？
12．关于多用电表上的电阻刻度线，下列说法正确的是（ ）
A.零电阻刻度线与零电流刻度线重合 B.零电阻刻度线与电流表满偏刻度线重合
C.电阻刻度是不均匀的，电阻值越大，刻度线越密 D.电阻刻度是不均匀的，电阻值越小，刻度线越密
13．用多用电表欧姆档测电阻时，下列说法正确的是（ ）
A.测量前必须调零，而且每测一次电阻都要重新调零B.待测电阻若是连接在电路中，应当先把它与其它元件断开后再测量
C.为了使测量值比较准确，应该用两手分别将两表笔与待测电阻两端紧紧捏在一起，以使表笔与待测电阻接触良好
D.使用完毕应当拔出表笔，并把选择开关旋到OFF档或交流电压最高档
14．用多用表测直流电压U或测电阻R时，若红表笔插入多用表的正(＋)插孔，则（ ）
A前者电流从红表笔流人多用电表，后者从红表笔流出多用电表B．两者电流都从红表笔流入多用表
C．两者电流都从红表笔流出多用表D．前者电流从红表笔流出多用表，后者电流从红表笔流入多用表
15．下列说法中正确的是（ ）
A．欧姆表的每一档的测量范围是0~∞ B．用不同档的欧姆表测量同一电阻的阻值时，误差大小是一样的
C．用欧姆表测电阻时，指针越接近刻度盘中央，误差越大D．用欧姆表测电阻，选不同量程时，指针越靠近右边误差越小
16．某同学测量一只未知阻值的电阻．他先用多用电表进行测量，按照正确的步骤操作后，测量的结果如图所示．请你读
出其阻值大小为_____．为了使多用电表测量的结果更准确，该同学接着应该进行哪些操作？答：____________．
17．如图2-49 (a)所示足一个欧姆表的外部构造示意图，其正、负插
孔内分别插有红、黑表笔，则虚线内的电路图应是(b)图中的（ ).
18．用多用电表的欧姆档（×1KΩ）检查性能良好的晶体二极管，发现
多用电表的表针向右偏转角度很小，这说明（ ）
A．二极管加有正向电压，故测得电阻很小 B．二极管加有反向电压，故测得电阻很大
C．此时红表笔接的是二极管的正极 D．此时红表笔接的是二极管的负极
19说出那些位置是电流挡、那些位置是电压挡、那些位置是欧姆挡？哪些位置的量程比较大？
20某人用多用电表按正确步骤测量一电阻的阻值，当选择欧姆挡“×1”挡测量时，指针指示位置如下
图所示，则其电阻值是__________。如果要用这只多用电表测量一个约200欧的电阻，为了使测量比较精确，选择开关应
选的欧姆挡是_________。改变挡位调整倍率后，要特别注意重新____________________。
21调整欧姆零点后，用“×10”挡测量一个电阻的阻值，发现表针偏转角度极小，那么正确的判断和做法是
A．这个电阻值很小B．这个电阻值很大C．为了把电阻值测得更准确些，应换用“×1”挡，重新调整欧姆零点后测量。
D．为了把电阻值测得更准确些，应换用“×100”挡，重新调整欧姆零点后测量。
22如图所示为多用电表欧姆挡的原理示意图。其中，电流表的满偏电流为300μA，内阻rg=100Ω，调零电阻
最大值R=50kΩ，串联的定值电阻R0=50Ω，电池电动势E=1.5V。用它测量电阻Rx，能准确测量的阻值范围是
A．30～80 kΩ B.3～8 kΩ C. 300～800 Ω D.30～80Ω
23用多用电表测量如图所示的电路中通过灯泡的电流时，首先把选择开关拨到___挡，然后把多用电表 联
在电路中，则电流应从 表笔流入，从 表笔流出。
24.图中B为电源，R1、R2为电阻.K为电键。现用多用电表测量流过电阻R2的电流。 将多用电表的选择开关
调至直流电流挡（内阻很小）以后，正确的接法是（ ）
A保持K闭合，将红表笔接在a处，黑表笔接在b处 B保持K闭合，将红表笔接在b处，黑表笔接在a处
C将K断开，红表笔接在a处，黑表笔接在b处 D将K断开，红表笔接在b处，黑表笔接在a处
25.可用理想电压表V、理想电流表A、变阻器R以及电键K和导线等器材来测
量某一电源E的电动势和内阻.下面给出了四个电路图，图中+、－代表电源的
正、负极和电表的正负接线柱.正确的电路图是 （ ）
26．某同学利用多用电表测量一个未知电阻的阻值，由于第一次选择的欧姆档
（×10）不够合适，现改换另一欧姆档测量。两次测量时多用电表指针所指位
置如图所示，下面列出第二次测量的有关操作： A．将两表笔短接，并调零 B．将两表笔分别跟被测电阻
的两端接触，观察指针的位置，记下电阻值 C．将多用电表面板上旋钮调到×100档 D．将多用电表面板
上旋钮调到×1档 E．将多用电表面板上旋钮调到off位置
（1）根据上述有关操作，将第二次测量的合理实验步骤按顺序写出 。（2）该电阻的阻值是 。
27．一电压表由电流表G与电阻R串联而成，如图所示，若在使用中发现此电压表的读数总比准确值稍大一些，采用下列
哪种措施可能加以改进
A 在R上串联一比R大得多的电阻B在R上串联一比R小得多的电阻
C 在R上并联一比R小得多的电阻在R上并联一比R大得多的电阻
28. 两只相同的电阻串联后接到电压为9V的恒定电路上，用一只0～5～15V的双量程电压表的5V档测其中一只电阻两端
电压时，示数为4.2V，则换用15V档测这个电阻两端电压时，示数为
A.小于4.2V B.等于4.2V C.大于4.2V D.不能确定
29、如图所示，是测定表头内阻的电路，电源内阻不计，当电阻箱的电阻调到1200 Ω时，电流表指针偏转到
满刻度；再把电阻箱的电阻调到3000 Ω时，电流表指针刚好指到满刻度的一半.
(1)根据上述数据可求出电流表的内阻为____ Ω.
(2)若这个电流表的满刻度值是750 μA，要把它改装成量程为3 V的电压表，应串联一个电阻值为____ Ω的分压电阻
(3)为了核对改装成的电压表V，给你一个标准电压表V0一个4.5 V的电池组E，一个最大阻值为1 kΩ的滑
动变阻器R，开关S及若干导线.请在右面的方框中画出符合要求的电路图.
30.一直流电压表，量程为1 V，内阻为1 000Ω,现将一阻值为5000~7000Ω之间的固定电阻R1与此电压表
串联，以扩大电压表的量程.为求得扩大后量程的准确值，再给定一直流电源（电动势E为6~7 V，
内阻可忽略不计），一阻值R2=2000Ω的固定电阻，两个单刀开关S1、S2及若干线.
（1）为达到上述目的，将答题卡上对应的图连成一个完整的实验电路图.
（2）连线完成以后，当S1与S2均闭合时，电压表的示数为0.90 V；当S1闭合，S2断开时，电压
表的示数为0.70 V，由此可以计算出改装后电压表的量程为 V，电源电动势为 V.
