板施工图中板顶通长筋+附加筋的实现方法1、原始计算结果,如图一
图一
2、参数中“绘图参数”选择“平法方式”,如图二
图二
3、布置“板面通长筋”,例如板顶都布置8@200,如图三
图三
4、布置完之后重新点击“计算”(此时板顶布置的8@200是考虑在内的),如图四
图四
5、点击“钢筋布置”,可以选择“全部支座筋”,此时板顶就是通长8@200+附加配筋的配筋方式,(如果同时要显示板底配筋的话,点击“全部钢筋”即可)如图五
图五
6、此时再到参数里面重新勾选“传统方式”,重新点击“钢筋布置”里面的“全部支座筋”,图面上就是传统板配筋的画法形式,如图六、七
图六
图七。

钢筋标注中的含义完整版

钢筋标注中的含义完整版

钢筋标注中的含义标准化管理处编码[BBX968T-XBB8968-NNJ668-MM9N]钢筋标注中的含义JZL(3B)400*700 Y 1500*500*300是基础主梁,Y后边的是加腋信息(就是条基的底)Φ8@200(4)是A8钢筋的箍筋,间距200,4肢箍B2Φ25+3Φ22; T2Φ16+2Φ14基础梁的下部通长筋是2根25的加上3根22的,上部通长筋是2根16的加上2根14的Y Φ16@200; Φ8@300是加腋钢筋,就是条基铺底筋,主筋是16的间距200,分布筋是8mm的间距300G2Φ16;L Φ8@500是侧面构造筋,2根16mm的,拉筋是8mm的间距500JCL-4(2B)600*800Φ10@100(4)B6Φ25;T6Φ20N2Φ144号基础梁 2跨两端悬挑梁截面尺寸600*800 箍筋为10个的4肢箍间距100 梁上部筋6根25的下部筋6根20的梁两侧共配置2根14的抗扭钢筋肢箍是反映梁里箍筋的个数的一个名词,分别有两肢箍、四肢箍等,它们是指梁里面箍筋的排数。

梁支座就是梁两端或者中间的支撑,起支撑梁的作用。

梁支座一般为:墙/柱/梁三种梁的支座:与梁接触,承受梁传来荷载并承受的构件。

如:主次梁的节点,梁与柱的节点,梁与承重墙的节点等,总之就是能支撑梁的那个“座”。

加腋梁,指钢梁或混凝土梁在根部斜向加高,加腋部份相当于柱子上的“牛腿”。

目的是增加梁的承载能力,或者为了加强梁的抗震性能。

一个柱子两边的梁,上部纵筋,左端有原位标注,右端没有,那右端的纵筋分布是按左端的来布置,还是按集中标注来布置的?是这样,这个4根25的是代表这个支座顶的钢筋,也就是说,左右都是很少的梁,有2面标注的,出现的情况就3种,1是不同轴,1是标高不同,1是断面不同。

井字梁就是不分主次,高度相当的梁,同位相交,呈井字型。

这种一般用在楼板是正方形或者井字梁长宽比小于1.5的矩形楼板,大厅比较多见,梁间距3m左右.由同一平面内相互正交或斜交的梁所组成的结构构件。

混凝土结构

混凝土结构

1.混凝土结构包括:素混凝土结构、钢筋混凝土结构、预应力混凝土结构三种类型。

2.我国把立方体抗压强度作为混凝土强度的基本指标,并作为评定混凝土强度等级的标准。

3.徐变:混凝土在荷载的长期作用下,随时间而增长的变形称为徐变。

4.收缩:混凝土在空气中结硬时体积减小的现象称为收缩。

5.光面钢筋与混凝土的粘结力由:胶结力、摩擦力、机械咬合力组成。

胶结力:混凝土中水泥胶体和钢筋表面的胶结作用。

摩擦力:混凝土收缩握紧钢筋而产生的摩擦力。

机械咬合力:由于钢筋表面凹凸不平与混凝土之间产生的机械咬合作用而产生。

6.混凝土在复杂应力状态下,(一拉一压)时强度降低。

7.混凝土保护层的作用:防止钢筋受腐蚀火灾情况下,延缓钢筋的温度升高使混凝土和钢筋有较好的粘结。

8.板中分布钢筋的作用是:将荷载均匀的传给受力钢筋浇筑混凝土时保证受力钢筋的设置位置抵抗由温度或混凝土收缩而产生的垂直于受力钢筋方向的力。

9.钢筋混凝土梁,可能出现:适筋、少筋、超筋三种正截面破花形态。

10.适筋梁的受力存在三个阶段:未裂、带裂缝工作阶段、破坏阶段。

11.抗裂验算以()阶段为依据。

使用阶段裂缝宽度和变形验算以()为依据,正截面承载力计算以()阶段为依据。

12.超筋梁的破坏原因:少筋梁的破环原因:适筋梁的破坏原因:13.当配筋率达到使钢筋的屈服与受压区混凝土破坏同时发生时,次配筋率是保证受拉钢筋达到屈服的最大配筋率14.等效矩形应力图形的等效原则是:受压区合力大小不变、受压区合作用线共线15.双筋矩形截面必须满足适用条件()是为了防止放生超筋破坏。

满足条件()是为了保证构建破坏是受压钢筋能够达到屈服。

16.第一类T形截面梁和第二类T行截面梁的使用条件中不必验算的条件分别是()()17.受弯构建中,对受拉纵筋达到屈服强度,受压区边缘混凝土也同时达到极限压应变的情况,称为(界限破坏)。

18.设计双筋梁时,当A、A`未知时,用钢量最节省的方法是()19.剪跨比:最靠近支座的集中力作用点到支座之间的距离与截面有效高度的比值。

项目6-板平法识图与钢筋计算

项目6-板平法识图与钢筋计算

分析:如果LB2板中的非贯通纵筋① 8@150与LB1的上部贯通纵 筋 8@150同时在②轴线的支座上锚固,造成该支座上的钢筋密度太
大,不便于施工。 正确的做法:当支座一侧设置了上部贯通纵筋(在板集中标注中以T 打头),而在支座另一侧仅设置了上部非贯通纵筋时,如果支座两侧设 置的纵筋直径、间距相同,应将二者连通,避免各自在支座上部分别锚
是横跨这几块板的负筋规格和间距不同。
图6-7 板平法施工图(3)
(4)板面标高高差。板面标高高差是指相对于结构层楼面标高的高 差,应将其注写在括号内。有高差则注,无高差则不注。 例如:(-0.100)表示本板块比本层楼面标高低0.100m。 【例6-5】 “低板”的标注(见图6-7右上角)
该图的⑤~⑥轴线之间有三块LB1板,在这些板上都标注有(-0.050), 这表示这三块板比本层楼面标高低0.050m。
跨的右边。
(5)贯通全悬挑长度的负筋。
例如:⑤号负筋覆盖整个延伸悬挑板,
应该做如下原位标注(见图6-10)。在负
筋的上部标注:⑤ 10@100;
在负筋下部向跨内的延伸长度标注
为:1800; 覆盖延伸悬挑板一侧的延伸长度不
图6-10 悬挑板负筋原位标注
做标注。
因为负筋所标注的向跨内延伸长度是从支座(梁)中心线算起的,所以, 这根负筋的水平长度的计算公式为:
配置。 “隔一布一”方式为当非贯通纵筋的标注间距与贯通纵筋相同时,
两者组合后的实际间距为各自标注间距的1/2。
【例6-6】 见图6-12左图: 集中标注:LB1 h=100 B:X&Y 10@150 T:X&Y 12@250
同时该跨Y方向原位标注的上部支座非贯通纵筋为 12@250。 分析:在这个例子中,集中标注的Y方向贯通纵筋为 12@250,而在 支座上部Y方向的非贯通纵筋也为 12@250,则该支座上部Y方向设

钢筋在建筑中的各种名称及作用汇总

钢筋在建筑中的各种名称及作用汇总

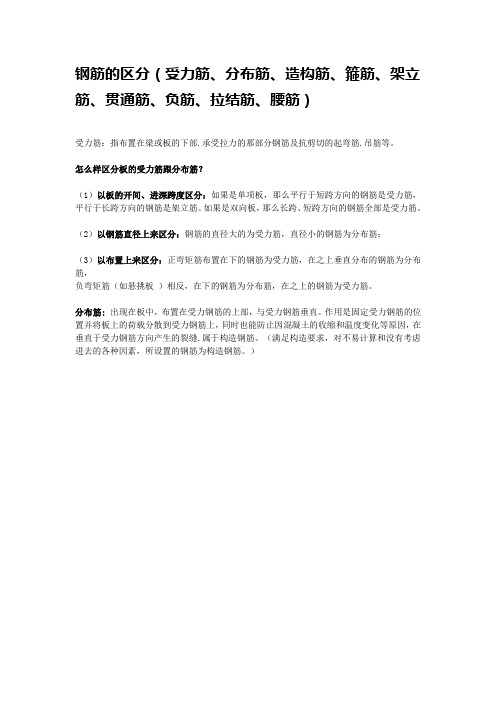

钢筋的区分(受力筋、分布筋、造构筋、箍筋、架立筋、贯通筋、负筋、拉结筋、腰筋)受力筋:指布置在梁或板的下部.承受拉力的那部分钢筋及抗剪切的起弯筋.吊筋等。

怎么样区分板的受力筋跟分布筋?(1)以板的开间、进深跨度区分:如果是单项板,那么平行于短跨方向的钢筋是受力筋,平行于长跨方向的钢筋是架立筋。

如果是双向板,那么长跨、短跨方向的钢筋全部是受力筋。

(2)以钢筋直径上来区分:钢筋的直径大的为受力筋,直径小的钢筋为分布筋;(3)以布置上来区分:正弯矩筋布置在下的钢筋为受力筋,在之上垂直分布的钢筋为分布筋,负弯矩筋(如悬挑板)相反,在下的钢筋为分布筋,在之上的钢筋为受力筋。

分布筋: 出现在板中,布置在受力钢筋的上部,与受力钢筋垂直。

作用是固定受力钢筋的位置并将板上的荷载分散到受力钢筋上,同时也能防止因混凝土的收缩和温度变化等原因,在垂直于受力钢筋方向产生的裂缝.属于构造钢筋。

(满足构造要求,对不易计算和没有考虑进去的各种因素,所设置的钢筋为构造钢筋。

)图中布置在下的钢筋为受力筋,在之上垂直分布的钢筋为分布筋箍筋:用来满足斜截面抗剪强度,并联结受拉主钢筋和受压区混凝土使其共同工作,此外,用来固定主钢筋的位置而使梁内各种钢筋构成钢筋骨架的钢筋。

是梁和柱抵抗剪力配置的环形(当然有圆形的和矩形的)钢筋,是口字形的,将上部和下部的钢筋固定起来,同时抵抗剪力。

架立筋:是梁上部的钢筋,只起一个结构作用,没实质意义,但在梁的两端则上部的架立筋抵抗负弯距,不能缺少。

(架立钢筋设置在梁的受压区外边缘两侧,用来固定箍筋和形成钢筋骨架。

如受压区配有纵向受压钢筋时,则可不再配置架立钢筋。

架立钢筋的直径与梁的跨度有关。

)贯通筋是指贯穿于构件(如梁)整个长度的钢筋,中间既不弯起也不中断,当钢筋过长时可以搭接或焊接,但不改变直径。

架立筋和贯通筋有什么区别?在钢筋布置上,架立钢筋是布置本跨的1/3.也就是说,本跨梁存在左右支座钢筋.通长钢筋是全长布置,架立筋从字面是就可以知道起架立作用,如一根梁只须布抗拉筋和抗剪箍筋,而受压区混凝土强度已足够,无须配筋,那在做钢筋骨架的时候,梁的上部就没有纵向筋,箍筋的上角点就无法固定,因此一般用两根14或16的筋分布在上面的两角,这就是架立筋,从计算上没有受什么力,但实际上也受压。

板式楼梯标准构造详图的识读

板式楼梯标准构造详图的识读
4.上部纵筋有条件时可直接 伸入平台板内锚固,从支座 内边算起总锚固长度不小于 La
七、板式楼梯的钢筋构造 • 2、BT型梯板的钢筋构造
下部 纵筋在平直段处 直接弯折,深入 支座≥5d,且至少
伸过支座 中线
七、板式楼梯的钢筋构造
• 2、BT型梯板的钢筋构造
钢筋构造解读
梯上 梁部
纵 筋
1.下部纵筋在平直段处直接
纵 筋

分布 筋
纵 筋
固构造同表AT型梯板6.上部 纵筋有条件时可直接伸入平 台板内锚固,从支座内边算 起总锚固长度不小于La
七、板式楼梯的钢筋构造 • 3、AT型梯板的钢筋构造与BT型梯板的钢筋构造的对比
AT型
梯 梁
BT型




下板


梯 板

部分
纵布 筋筋
部布
纵筋


梯部
下板 梯部 分
纵 筋
弯折,伸入支座(低端梯梁
、高端梯梁)≥5d且至少伸
过支座中线2.高端梯梁处上
部纵筋的构造同上表AT3.低
端梯梁处上部纵筋的延伸长
度≥Ln/4,且伸入踏步段 ≥20d4.低端梯梁处上部纵筋
在平直段处断开通过,各自
上 伸入一个锚固长度La5.低端
梯板 部 梯梁处上部纵筋在支座的锚
上 部

梯板
下 部
分布 筋
谢谢观赏
七长度 为净跨的1/4
下部纵筋深入 支座
七、板式楼梯的钢筋构造
• 1、AT型梯板的钢筋构造
钢筋构造解读
1.下部纵筋伸入支座(低端 梯梁、高端梯梁)≥5d且至 少伸过支座中线
2.上部纵筋的延伸长度为净 跨的1/43.

梁、板中固接、铰接及锚固


2
5.弯矩调幅,可以使梁端弯矩变小,更容易施工,但调幅仅针对重力荷载作用效应(国 外规范有针对水平力调幅的规定, 弯矩调幅虽然是由于塑性内力重分布, 但是还有一个附加 的不可忽视的作用是减缓顶部钢筋拥挤情况、 将顶部钢筋通过调幅移至底部, 这样便于混凝 土的浇筑,调幅的本质是充分的利用材料性能,尊重了结构的实际受力过程。 《高规》规定,现浇框架结构 BEK=0.8-0.9,应此现浇结构不能小于 0.8。程序只对梁 端负弯矩调幅,遇梁端正弯矩时不调,因此当梁跨由多于两个梁单位元组成时,若程序对其 跨中弯矩未作调幅处理时,应人工处理。若程序不能识别悬臂梁时,应人工指定,或对经调 幅后的悬臂梁负弯矩人工修正。 框支层和作为上部结构嵌固端的±0.000 层框架梁不能调幅。 6.底框:底框中设置的托墙梁一般设计成两端固结,如果约束不够还有加腋的做法,以 减小跨中弯矩, 优化梁的受力状态, 防止梁上墙体开裂。 在 PKPM 中, 需要在上面说过的“特 殊构件补充定义”中将托墙梁定义为“转换梁”, 如此才会考虑托墙梁的特殊受力和构造要 求。 7.所有节点都能按刚接最好,或者采取措施能够刚接,点铰接一般都是不得已而为之。 一般边跨框架梁柱节点,连梁与剪力墙节点,剪力墙平面外梁与墙柱节点刚度比满足固接, 即一般按固结考虑,假设存在施工困难或者超筋等难处理问题,假设是框架梁柱节点,则点 铰。 pkpm 受力分析时,在不人为的修改时,不管是梁柱节点,梁梁节点,还是梁墙节点, 程序都是按固接,除了次梁外(按次梁建模时,程序自动判定为铰接) ,然后通过三维空间 有限元计算方法,算出连续梁的弯矩。 8.人为把节点改成铰接的情况:1.实际模型并不是铰接,比如梁宽很大,也就是刚度比 不满足条件, 或者框架梁直接支撑在很薄的剪力墙上, 并且没有设构造端柱时; 2.不好锚固, 施工困难时;3.梁端超筋时,或者抗扭超筋(但尽量少用,不得已而为之) ,比如梁梁节点, 但框架梁一端刚接一端铰接的部位尽量少些。 铰接梁定义的太多,导致内力的重分布,刚度变小,内力计算不合理;并且楼层抗侧刚 度减小越厉害,为了控制位移,也许竖向抗侧构件会加大很多的,而实际中,点铰后刚度是 实际存在的,设计于是变得浪费。 9.梁墙尽量按刚接(一般是设了构造端柱,满足刚接的基本条件) ,但往往超筋超限, 如果超筋超限,在地震组合下将该梁定义为连梁进行刚度折减。在风荷载组合下按刚接框 架梁进行强度和裂缝的验算.锚固长度平直段都要满足 0.4Lae 或 0.4La 10.对梁梁交接的铰点, 点铰梁端支座可以按混凝土规范的弱约束节点构造, 但对梁墙、 梁柱交接点,梁端上部钢筋应予以加强,对于比较重要的部位,应以不大于 2%的配筋率 满配。

图集中受力筋和分布筋的区分

101图集中受力筋和分布筋的区分受力筋:指布置在梁或板的下部.承受拉力的那部分钢筋及抗剪切的起弯筋.吊筋等。

怎么样区分板的受力筋跟分布筋?以板的开间、进深跨度区分:如果是单项板,那么平行于短跨方向的钢筋是受力筋,平行于长跨方向的钢筋是架立筋。

如果是双向板,那么长跨、短跨方向的钢筋全部是受力筋。

以钢筋直径上来区分:钢筋的直径大的为受力筋,直径小的钢筋为分布筋;以布置上来区分:正弯矩筋布置在下的钢筋为受力筋,在之上垂直分布的钢筋为分布筋,负弯矩筋(如悬挑板)相反,在下的钢筋为分布筋,在之上的钢筋为受力筋。

分布筋: 出现在板中,布置在受力钢筋的上部,与受力钢筋垂直。

作用是固定受力钢筋的位置并将板上的荷载分散到受力钢筋上,同时也能防止因混凝土的收缩和温度变化等原因,在垂直于受力钢筋方向产生的裂缝.属于构造钢筋。

(满足构造要求,对不易计算和没有考虑进去的各种因素,所设置的钢筋为构造钢筋。

)-图中布置在下的钢筋为受力筋,在之上垂直分布的钢筋为分布筋箍筋:用来满足斜截面抗剪强度,并联结受拉主钢筋和受压区混凝土使其共同工作,此外,用来固定主钢筋的位置而使梁内各种钢筋构成钢筋骨架的钢筋。

是梁和柱抵抗剪力配置的环形(当然有圆形的和矩形的)钢筋,是口字形的,将上部和下部的钢筋固定起来,同时抵抗剪力。

架立筋:是梁上部的钢筋,只起一个结构作用,没实质意义,但在梁的两端则上部的架立筋抵抗负弯距,不能缺少。

(架立钢筋设置在梁的受压区外边缘两侧,用来固定箍筋和形成钢筋骨架。

如受压区配有纵向受压钢筋时,则可不再配置架立钢筋。

架立钢筋的直径与梁的跨度有关。

)贯通筋是指贯穿于构件(如梁)整个长度的钢筋,中间既不弯起也不中断,当钢筋过长时可以搭接或焊接,但不改变直径。

架立筋和贯通筋有什么区别?在钢筋布置上,架立钢筋是布置本跨的1/3.也就是说,本跨梁存在左右支座钢筋.通长钢筋是全长布置,架立筋从字面是就可以知道起架立作用,如一根梁只须布抗拉筋和抗剪箍筋,而受压区混凝土强度已足够,无须配筋,那在做钢筋骨架的时候,梁的上部就没有纵向筋,箍筋的上角点就无法固定,因此一般用两根14或16的筋分布在上面的两角,这就是架立筋,从计算上没有受什么力,但实际上也受压。

建筑中钢筋分类及作用

架立筋和吊筋的主要区别是:他们的形状(如图)和作用都不一样。

1、架立筋:是梁上部的钢筋,只起一个结构作用,没实质意义,但在梁的两端则上部的架立筋抵抗负弯距,不能缺少。

(架立钢筋设置在梁的受压区外边缘两侧,用来固定箍筋和形成钢筋骨架。

如受压区配有纵向受压钢筋时,则可不再配置架立钢筋。

架立钢筋的直径与梁的跨度有关。

)(1)贯通筋是指贯穿于构件(如梁)整个长度的钢筋,中间既不弯起也不中断,当钢筋过长时可以搭接或焊接,但不改变直径。

(2)架立筋的作用立作用的钢筋,从字面上理解即可。

架立筋主要功能是当梁上部纵筋的根数少于箍筋上部的转角数目时使箍筋的角部设有支承。

所以架立筋就是将箍筋架立起来的纵向构造钢筋。

2、吊筋:吊筋是将作用于混凝土梁式构件底部的集中力传递至顶部,是提高梁承受集中荷载抗剪能力的一种钢筋,形状如元宝,又称为元宝筋。

(1)在连续梁中,次梁与主梁相交处,次梁在负弯矩作用下截面上部处于受拉区使混凝土出现裂缝,故可以在主梁上用附加钢筋或吊筋。

吊筋设置于集中荷载处,以增强局部抗剪能力,如主次梁交接处的主梁设置吊筋,或梁生柱处的梁设置吊筋。

(2)吊筋的作用是由于梁的某部受到大的集中荷载作用,为了使梁体不产生局部严重破坏,将该集中力传递到梁顶部,同时使梁体的材料发挥各自的作用而设置的,主要布置在剪力有大幅突变部位,防止该部位产生过大的裂缝,引起结构的破坏,总而言之,吊筋作用对抗剪有利。

受力筋:指布置在梁或板的下部.承受拉力的那部分钢筋及抗剪切的起弯筋、吊筋等。

怎么样区分板的受力筋跟分布筋?以板的开间、进深跨度区分:如果是单向板,那么平行于短跨方向的钢筋是受力筋,平行于长跨方向的钢筋是架立筋。

如果是双向板,那么长跨、短跨方向的钢筋全部是受力筋。

以钢筋直径上来区分:钢筋的直径大的为受力筋,直径小的钢筋为分布筋;以布置上来区分:正弯矩筋布置在下的钢筋为受力筋,在之上垂直分布的钢筋为分布筋,负弯矩筋(如悬挑板)相反,在下的钢筋为分布筋,在之上的钢筋为受力筋。

关于03G101-1图集中剪力墙钢筋锚入板中锚固长度的解释

关于剪力墙的问题(现在都是11G了) 1●墙问题(1):在03G101-1图集中剪力墙竖筋在顶端要求锚入板中有个锚固长度,当剪力墙顶有暗梁AL时,是否只需锚入AL够锚固长度即可?■答墙问题(1):剪力墙竖向钢筋弯折伸入板内的构造不是“锚入板中”(因板不是墙的支座),而是完成墙与板的相互连接。

暗梁并不是梁(梁定义为受弯构件),它是剪力墙的水平线性“加强带”。

暗梁仍然是墙的一部分,它不可能独立于墙身而存在,所以,当墙顶有AL时,墙竖向钢筋仍然应弯折伸入板中。

2●墙问题(2):剪力墙钢筋、AL钢筋之间相互关系是怎样,图集中为什么不画出?端头直钩是从面筋上过,还是从下面过?直钩所在板中的位置是否有要求?在图集中剪力墙竖筋要求穿越AL,是否理解为剪力墙竖筋从AL钢筋中穿过,若这样剪力墙竖筋保护层又增加了一个AL钢筋直径?■答墙问题(2):比较合适的钢筋绑扎位置是:(由外及内)第一层为墙水平钢筋(水平钢筋放在外侧施工方便),第二层为墙竖向钢筋及AL箍筋,第三层为AL纵向(水平)钢筋。

端头直钩与AL箍筋为同一层面,所以从面筋上过。

墙筋直钩在板中的位置要看板面标高与墙顶标高的关系(特殊情况下二者可能有较小的高差),当二者一平时,墙筋直钩位置在板的上部。

3●墙问题(3):剪力墙端部有暗柱时,剪力墙水平钢筋应该伸入柱钢筋内侧还是外侧,现实中大多数工地都是伸入暗柱主筋外侧,我觉得这样不妥,但图集上没有详细规定,正确的做法应该是怎么样的?■答墙问题(3):通常剪力墙水平钢筋放在外侧,如果伸入端柱竖向钢筋内侧时,需要向内弯折,这样做会形成钢筋笼“颈缩”,因此,水平钢筋走暗柱主筋外侧即可。

剪力墙尽端不存在水平钢筋的支座,只存在“收边”问题。

请参看03G101勘误:6、第47页端部暗柱墙构造中剪力墙水平筋弯钩位置稍往后退,在暗柱端部纵筋后“扎进”暗柱。

4●墙问题(4):请问陈总在03G101第47页中“剪力墙水平钢筋构造”,为什么取消了原00G101第33页中“剪力墙身水平钢筋构造”的“转角墙,外侧水平钢筋设搭接接头”的构造做法?因为在转角墙外侧设搭接接头比较便于施工,外侧水平筋连续通过转弯在施工中比较困难。

  1. 1、下载文档前请自行甄别文档内容的完整性,平台不提供额外的编辑、内容补充、找答案等附加服务。
  2. 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
  3. 3、如文档侵犯您的权益,请联系客服反馈,我们会尽快为您处理(人工客服工作时间:9:00-18:30)。

4 板钢筋的计算 板钢筋中钢筋类型比较少,计算也相对容易。目前,施工图的标注有按传统标注的,也有的按平法标注。传统的标注我们已经熟悉,识读也简单。我们下面要介绍的是板钢筋的平法标注知识。

4.1 板的平面标注方法 4.1.1 板平法标注方法 4.1.1.1 坐标方向的规定 (1)当两向轴网正交布置时,图面从左至右为X方向,从下至上为Y方向。 (2)当轴网向心布置时,切向为X方向,径向为Y方向。

4.1.1.2 板的集中标注 板和梁的标注方法基本相同,也是分集中标注和原位标注两种。 集中标注内容有下列4项,分别是:板的编号、板厚、通长筋及板顶面标高高差。 对于普通楼面,两向均以一跨为一块板。所有板应逐一编号,相同编号的板择一做集中标注,其它的仅注写置于圆圈内的板编号及标高高差。 1)板编号 板编号按表4-1规定进行。

表4-1 板块编号 板类型 代号 序号 楼面板 LB XX 屋面板 WB XX 延伸悬挑板 YXB XX 纯悬挑板 XB XX

2)板厚 板厚注写为h=XXX;当悬挑板的端部改变截面厚度时,用斜线分隔根部与端部的高度值,注写为h=xxx/xxx;当设计已在图中统一注明板厚时,此项可不注。 3)通长筋 通长筋有下部通长筋和上部通长筋,注写时按板的下部和上部分别注写(板的上部不设通长筋时不注)。用B代表下部通长筋,T代表上部通长筋,B&T代表下部和上部均有通长筋;X方向的通长筋以X打头,Y方向的通长筋以Y打头,两个方向的通长筋配置相同时以X&Y打头。如果为单向板时,另一向通长筋的分布筋可不必注写,在图中统一注明即可。

当在某些板内(YXB或XB的下部)配置有构造筋时,则X方向用XC注写,Y方向用YC注写。 4)板面标高高差 此高差是指相对于结构层楼面标高的高差,应将其注写在括号内,有高差时注写,没有高差时不注写。

下面是关于板块集中标注的几个示例,学习时注意其平法标注的方法。 (1)板平法标注示例

图4-1 板平法标注示例

说明:LB1表示是1号楼板,板下部配置了X方向圆10间距100的通长筋,Y方向圆10间距150的通长筋。上部为配置通长筋。 (2)延伸悬挑板平法标注示例

图4-2 延伸悬挑板标注示例 说明:YXB表示是一号板,h=150/100表示板的根部是150厚,端部是100厚,钢筋配置是:下部有X方向的构造筋圆8间距150,Y方向的构造筋圆8间距200;上部有X方向的通长筋圆8间距150,Y方向不是通长筋,按①筋布置。

(3)纯悬板平法标注示例

图4-3 纯悬板标注示例 XB2表示是二号板,h=150/100表示板的根部是150厚,端部是100厚,钢筋配置是:下部有X方向的构造筋圆8间距150,Y方向的构造筋圆8间距200;上部有X方向的通长筋圆8间距150,Y方向按①筋布置。

4.1.1.3 板支座原位标注 原位标注的内容为:板支座上部非通长筋和纯悬挑板的上部受力筋。 (1)相关规定 板支座原位标注的钢筋,应在配置相同跨的第一跨表达(当在两悬挑部位单独配置时,在原位表达)。 (2)非悬挑板的平法原位标注示例图4-4 图中原位标注的是2号筋,圆8间距150,(2)表示连续布置的跨数为两跨,900、1000表示自梁支座中线向跨内延伸的长度。当两边对称延伸时,可仅在一边标注(如B轴的2号筋)。

图4-4 板的原位标注示例 (3)一端延伸悬挑板平法原位标注示例图4-5 图4-5 延伸悬挑板原位标注示例 想一想,说一说 1、板的集中标注中有哪些内容?分别表示什么意思? 2、板支座原位标注的内容有哪些?分别表示什么意思? 3、试着将下图的传统标注转换成平法标注。

4.2 板钢筋的计算方法 4.2.1 板钢筋的种类

板筋主要有:受力筋 (单向或双向,单层或双层)、支座负筋、分布筋 、附加钢筋 (角部附加放射筋、洞口附加钢筋)、撑脚钢筋 (双层钢筋时支撑上下层)。 板钢筋种类 拉筋:计算长度和根数根数温度筋:需计算长度和数分布筋:计算长度和根负筋:计算长度和根数中间支座负筋

数分布筋:计算长度和根负筋:计算长度和根数端支座负筋

支座负筋面筋

方向:计算长度和根数方向:计算长度和根数底筋YX

图4-6 板钢筋种类示例

4.2.2 楼板(或屋面板)钢筋的计算方法 拿到一块现浇板,我们通常是先从其底筋开始算起,然后接着是面筋和拉筋(没有时不计算)。因此以下按照计算习惯来介绍各种钢筋的计算方法。

4.2.2.1 底筋的计算 底筋计算时,先根据图纸和相关的依据计算一根钢筋的长度,再根据图纸中间距的大小计算其根数,单根长度与根数的乘积即为该钢筋的总长。 (1)长度的计算 。

图4-7 底筋底筋的布置图 我们可以得出:底筋长度=净跨+各伸入左右支座的长度+弯勾×2

板支座根据具体工程的不同其种类也不尽相同,一般有梁、混凝土墙、砌体墙等。下面我们一一介绍支座不同时,伸入支座长度值的大小取定。

情况一. 板的支座是框架梁,见图4-8,这时底筋伸入支座的长度为max{ha/2;5d},其中为ha支座宽。 图4-8 情况一 底筋长度=净跨+各伸入左右支座的长度max{ha/2;5d}+弯勾×2

情况二 板的支座是剪力墙,见图4-9,底筋伸入支座的长度为max{ha/2;5d}。

图4-9 情况二 底筋长度=净跨+各伸入左右支座的长度max{ha/2;5d}+弯勾×2 情况三 板支座是圈梁,见图4-10,底筋伸入支座的长度同样是max{ha/2;5d}。 三

底筋长度=净跨+各伸入左右支座的长度max{ha/2;5d}+弯勾×2 情况四 板的支座是砌体墙,见图4-11,底筋伸入支座的长度为max{120,h},h为现浇板厚。

图4-11 情况四 底筋长度=净跨+各伸入左右支座的长度max{120,h}+弯勾×2

(2)底筋根数计算

图4-12 板底筋示例图 在计算钢筋根数时,目前多用的方法有以下两种: 方法一 第一根钢筋距支座50mm,底筋根数=(净跨-50×2)/钢筋间距+1 方法二 第一根钢筋距梁角筋为1/2板筋间距(见下图) 底筋根数=(净跨+保护层×2+左梁角筋1/2直径+右梁角筋1/2直径-板筋间距)/板筋间距+1 =(净跨-板筋间距)/板筋间距+1

底筋长度 (b). 底筋长度=净跨+各伸入左右支座的长度max{120,h}+弯勾×2; (a)(c)(d)(e)(f). 底筋长度=净跨+各伸入左右支座的长度max{ha/2;5d}+弯勾×2

螺纹钢末端可不设半圆弯钩,则其长度不必加弯勾×2 负筋长度 (d) . 负筋长度=伸入支座的锚固长度+弯勾+伸入板内的净尺寸+弯折长度 =LaE+6.25d+板内净长+(板厚-2×保护层)

(a) (e). 负筋长度=伸入支座的锚固长度+伸入板内的净尺寸+弯折长度

=LaE++板内净长+(板厚-2×保护层) (b). 负筋长度=伸入支座的锚固长度+伸入板内的净尺寸+弯折长度

=(h-2×保护层)×2+伸入板内的净尺寸+伸入左支座的长度max{120,h}

4.2.2.2 面筋计算 (1)端支座负筋计算 第一步。计算负筋长度

图4-14 端支座负筋长度示例图 负筋长度=伸入支座的锚固长度+弯勾+伸入板内的净尺寸+弯折长度 =LaE+6.25d+板内净长+(板厚-保护层)

第二步 计算负筋根数

图4-15 负筋根数示例图 常用方法提示:负筋根数=(净跨-50×2)/负筋间距+1

负筋根数=净跨/负筋间距+1(老师) 负筋根数=(布筋范围-扣减值)/布筋间距+1(参考)

第三步 。计算负筋下的分布筋长度

图4-16 分布筋长度示例图 一般在计算是按分布筋和负筋相互搭接150mm且不带弯勾考虑的。 分布筋长度=净跨(或轴线)长度-两端负筋伸入板内的净尺寸+150×2 也有带弯钩的;+6.25d×2

第四步。 计算分布筋的根数 。

图4-17 分布筋根数示例图 分布筋根数目前有两种算法: 算法一 分布筋根数=负筋伸入板内的净尺寸/分布筋间距+1(向上取整) 算法二 分布筋根数=负筋伸入板内的净尺寸/分布筋间距(向上取整) (2)中间支座负筋计算 第一步 计算负筋长度

图4-18 中间支座负筋长度示例

负筋长度=标注长度a+标注长度b+弯折长度×2 关于标注长度在具体计算时要看图纸中的具体规定:至支座的中线;至支座的轴线;至支座的边线等三种标注方法。板中中间支座负筋仍有两个弯折,不同于梁。

第一排钢筋长度=2*Ln/3+支座宽度; 第二排钢筋长度=2*Ln/4+支座宽度,Ln为相邻梁跨大跨的净跨长。【引用梁不知对不对】

第二步. 计算负筋的根数 中间支座负筋根数计算同端支座负筋计算的原理和方法是相同的。所以 中间支座负筋根数=(净跨-50×2)/负筋间距+1; 中间支座负筋根数=净跨-/负筋间距+1

第三步 .计算负筋下分布筋的长度 分布筋长度计算同端支座负筋下分布筋长度的计算。所以 分布筋长度=净跨长度-两端负筋伸入板内的净尺寸总值+150×2

第四步. 计算分布筋的根数

图4-19 中间支座分布筋示例 分布筋根数=(布筋范围1/分布筋间距)+(布筋范围2/分布筋间距) 或分布筋根数=(布筋范围1/分布筋间距+1)+(布筋范围2/分布筋间距+1)

4.2.2.3 温度筋 温度筋是为了防止板受温度影响热胀冷缩产生裂缝而在板的上部无负筋的位置布置的钢筋。通常在大跨度的板内设置。
