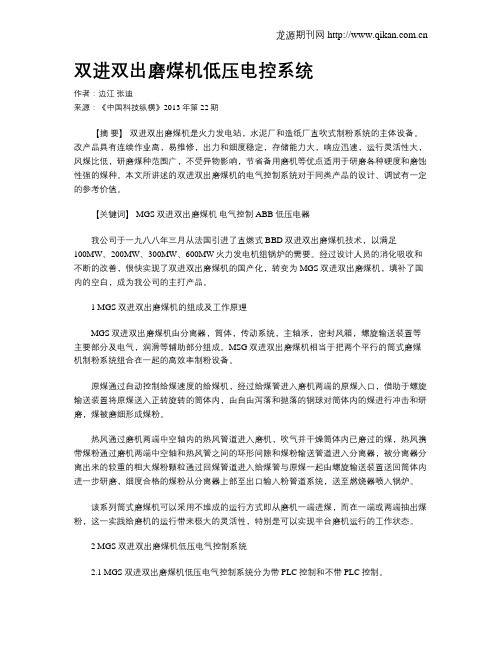

双进双出磨煤机低压电控系统作者:边江张迪来源:《中国科技纵横》2013年第22期【摘要】双进双出磨煤机是火力发电站,水泥厂和造纸厂直吹式制粉系统的主体设备。
改产品具有连续作业高,易维修,出力和细度稳定,存储能力大,响应迅速,运行灵活性大,风煤比低,研磨煤种范围广,不受异物影响,节省备用磨机等优点适用于研磨各种硬度和磨蚀性强的煤种。
本文所讲述的双进双出磨煤机的电气控制系统对于同类产品的设计、调试有一定的参考价值。
【关键词】 MGS双进双出磨煤机电气控制 ABB 低压电器我公司于一九八八年三月从法国引进了直燃式BBD双进双出磨煤机技术,以满足100MW、200MW、300MW、600MW火力发电机组锅炉的需要。
经过设计人员的消化吸收和不断的改善,很快实现了双进双出磨煤机的国产化,转变为MGS双进双出磨煤机,填补了国内的空白,成为我公司的主打产品。
1 MGS双进双出磨煤机的组成及工作原理MGS双进双出磨煤机由分离器,筒体,传动系统,主轴承,密封风箱,螺旋输送装置等主要部分及电气,润滑等辅助部分组成。
MSG双进双出磨煤机相当于把两个平行的筒式磨煤机制粉系统组合在一起的高效率制粉设备。
原煤通过自动控制给煤速度的给煤机,经过给煤管进入磨机两端的原煤入口,借助于螺旋输送装置将原煤送入正转旋转的筒体内,由自由泻落和抛落的钢球对筒体内的煤进行冲击和研磨,煤被磨细形成煤粉。
热风通过磨机两端中空轴内的热风管道进入磨机,吹气并干燥筒体内已磨过的煤,热风携带煤粉通过磨机两端中空轴和热风管之间的环形间隙和煤粉输送管道进入分离器,被分离器分离出来的较重的粗大煤粉颗粒通过回煤管道进入给煤管与原煤一起由螺旋输送装置送回筒体内进一步研磨,细度合格的煤粉从分离器上部至出口输入粉管道系统,送至燃烧器喷入锅炉。
该系列筒式磨煤机可以采用不堆成的运行方式即从磨机一端进煤,而在一端或两端抽出煤粉,这一实践给磨机的运行带来极大的灵活性,特别是可以实现半台磨机运行的工作状态。
双进双出钢球磨煤机课件

02
双进双出钢球磨煤机结构
主体结构
磨煤机主体
由筒体、进出料端盖、传动装置 等组成,是双进双出钢球磨煤机 的主要工作部分。
钢球储仓
用于储存钢球,通过特殊装置控 制钢球进入磨煤机筒体。
辅助设备
01
02
03
给煤机
将原煤送入双进双出钢球 磨煤机,控制给煤量。
通风机
提供磨煤机所需风流,带 走研磨过程中产生的热量 和粉尘。
分离器
将研磨后的煤粉与钢球分 离,提高煤粉质量。
安全保护装置
料位计
检测磨煤机内的料位,防 止因料位过高或过低影响 正常运转。
温度传感器
监测磨煤机筒体的温度, 防止因温度过高引发事故 。
紧急停车装置
在出现异常情况时,可迅 速停车,确保设备和人身 安全。
03
双进双出钢球磨煤机操作与维护
操作规程
启动前检查
热风由送风机提供,经过空气预热器加热后进入磨煤机,将煤粉干燥并输送至锅炉 燃烧。
应用领域
双进双出钢球磨煤机广泛应用于大型 燃煤电站、热电联产项目以及需要大 量制粉的工业领域,是实现高效、清 洁燃烧的重要设备之一。
在燃煤电站中,双进双出钢球磨煤机 通常与直吹式制粉系统配合使用,为 锅炉燃烧提供连续、稳定的煤粉供应 ,确保电站的安全、经济运行。
确保磨煤机内部无异物,润滑 系统正常,电机和传动部分无
异常。
启动操作
先启动润滑系统,再启动主电 机,调整给煤量至所需值。
停机操作
先停止给煤,待磨煤机内的煤 完全排出后,再停主电机和润 滑系统。
运行监控
密切关注磨煤机运行过程中的 声音、振动、润滑系统的工作 状况,以及出煤粒度是否符合
要求。
SVEDALA双进双出磨煤机启动调试

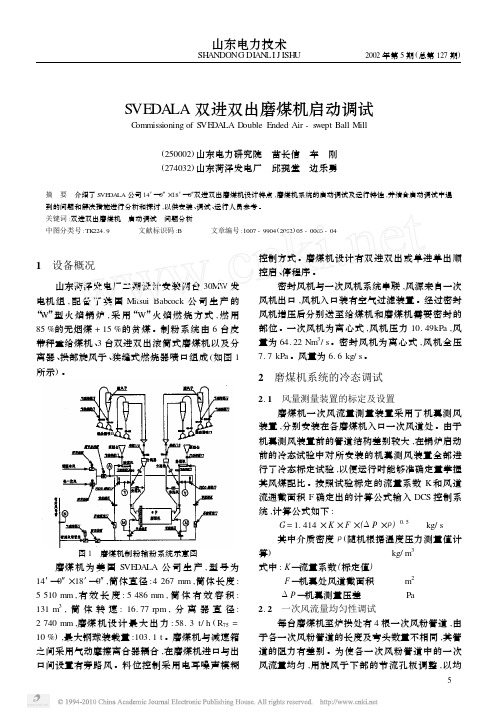

SVEDA LA 双进双出磨煤机启动调试C ommissioning of S VE DA LA Double Ended Air -swept Ball Mill(250002)山东电力研究院 苗长信 车 刚(274032)山东菏泽发电厂 邱现堂 边乐勇摘 要 介绍了S VE DA LA 公司14′—0″×18′—0″双进双出磨煤机设计特点,磨煤机系统的启动调试及运行特性,并结合启动调试中遇到的问题和解决措施进行分析和探讨,以供安装、调试、运行人员参考。
关键词:双进双出磨煤机 启动调试 问题分析中图分类号:TK 224.9 文献标识码:B 文章编号:1007-9904(2002)05-0005-041 设备概况山东菏泽发电厂二期设计安装两台30MW 发电机组,配备了英国Mitsui Babcock 公司生产的“W ”,采用“W ”火焰燃烧方式,燃用85%的无烟煤+15%的贫煤。
制粉系统由6台皮带秤重给煤机、3台双进双出滚筒式磨煤机以及分离器、拱部旋风子、狭缝式燃烧器喷口组成(如图1所示)。
图1 磨煤机制粉输粉系统示意图磨煤机为美国S VE DA LA 公司生产,型号为14′—0″×18′—0″,筒体直径:4267mm ,筒体长度:5510mm ,有效长度:5486mm ,筒体有效容积:131m 3,筒体转速:16.77rpm ,分离器直径:2740mm ,磨煤机设计最大出力:58.3t/h (R 75=10%),最大钢球装载量:103.1t 。
磨煤机与减速箱之间采用气动摩擦离合器耦合,在磨煤机进口与出口间设置有旁路风。
料位控制采用电耳噪声模糊控制方式。
磨煤机设计有双进双出或单进单出顺控启、停程序。
密封风机与一次风机系统串联,风源来自一次风机出口,风机入口装有空气过滤装置。
经过密封风机增压后分别送至给煤机和磨煤机需要密封的部位。
一次风机为离心式,风机压力10.49kPa ,风量为64.22Nm 3/s 。
煤仓料位测量
煤仓料位测量目前。
国内电厂的煤仓料位监测的方法大致有两类:1.超声波的方法。
2.雷达料位计的方法。
这两种方法均为间接测量的方法,广泛应用在电厂的煤仓中。
当然也有应用在其他的料位应用中。
下面分别以西门子的超声波料位计和雷达料位计为例,介绍这两种料位计在煤仓中的应用。
煤仓分为两类;一种是原煤仓,粉尘较少。
煤粉炉和循环硫化床的锅炉的原煤仓中都广泛使用了西门子的超声波分体式料位计。
另外一种是煤粉仓,粉尘较多。
这种工控条件下,一般使用雷达料位计,超声波料位计一般不能满足要求。
建议使用西门子的雷达料位计LR400(固体型)。
原煤仓:1.煤仓测量范围(0-15m)使用超声波料位计,足已满足要求,国内很多电厂采用的西门子MultiRanger100+XPS系列探头这种方式来实现料位的测量。
其中MultiRanger100为超声波料位计的变送器部分,另外还有探头部分,就是XPS 系列的探头。
变送器可以分为单点和双点两种类型,有24v和220V供电可选。
探头部分,有5米,10米,15米可选。
2.煤仓范围(0-60m)使用超声波料位计,足已满足要求,国内很多电厂采用的西门子LU01/02+XPS 系列探头这种方式来实现料位的测量。
其中LU01/02为超声波料位计的变送器部分,另外还有探头部分,就是XPS系列的探头。
变送器可以分为单点和双点两种类型,有24v和220V供电可选。
探头部分,有30米,40米,60米可选。
煤粉仓:解决方案:使用雷达料位计,西门子LR400(固体型) 西门子LR460 雷达对粉尘的穿透能力比超声波的能力要强,使用雷达可以完全满足电厂煤粉仓的要求。
这种雷达是一体的。
以上都是简单的对于电厂煤粉仓料位的测量的介绍。
具体选型还要具体对待。
针对目前煤粉仓粉尘大,颗粒细等因素引起的料位测量难题,最新的先进脉冲激光测量技术犹如一股春风,为物位测量技术带来的全新概念和解决方法,近红外脉冲激光以其窄发散角、能量集中、穿透能力强、相干性好等物理特性,完善的软件算法、坚固可靠的机械设计、防爆设计、防护设计,使激光物位计成为高粉尘、浓蒸汽、多泡沫等恶劣工况物位测量的最好选择。
BBD双进双出筒式磨煤机安装使用说明书
3421-29目录1 设备的储放1.1 磨机的大齿轮1.2 其它设备1.3 参考文件2 主中心线的布置3 地基的检测3.1 中心线和水平面的确定3.2 安装人员的检查范围4 支承轴承的底板4.1 底板原始垫片4.2 底板的水平调整4.3 底板的调平4.4 检查5 安装主轴承下半部分5.1 注意事项5.2 定位5.3 调整传动侧主轴承5.4 拆卸5.5 轴承定位方法5.6 装配轴瓦5.7 下部轴承的调平5.8 调整非传动侧的主轴承6 安装大齿轮罩下部分7 安装液力螺栓预紧器8 磨机筒体的装配9 磨机中空轴的安装9.1 说明9.2 安装原则10 磨机本体和主轴承上半部的安装10.1 注意事项10.2 安装10.3 检查和调平10.4 检查轴向间隙10.5 轴向间隙调整的原则11 安装主轴承盖11.1 注意事项11.2 定位和紧固12 固定主轴承底板13 临时用旋转钢丝绳和润滑系统14 安装衬板14.1 注意事项14.2 定位和紧固14.3 衬板的紧固14.4 检查15 安装大齿轮15.1 准备和注意事项15.2 安装半个大齿轮15.3 检查15.4 最后调整15.5 特殊情况15.6 最后紧固16 传动轴的安装16.1 原始垫片16.2 底板的调整和检查16.3 注意事项16.4 安装传动轴16.5 检查自由侧轴承的轴向间隙16.6 检查自由侧和固定侧轴承的径向间隙16.7 把轴承紧固在底板上16.8 自由侧和固定侧轴承安装和紧固后,检查径向间隙16.9 向轴承加润滑脂16.10 轴承闭合17 在冷态条件下调整和检查大齿轮和小齿轮之间的啮合间隙17.1 采用塞尺检查方法17.2 采用铅丝检查方法18 检查大齿轮和小齿轮对正性18.1 原理18.2 测量检查19 大齿轮罩19.1 所有部件的装配19.2 检查间隙19.3 大齿轮上安装毛毡20 安装带有传动轴的主减速机和联轴器20.1 调整底板20.2 检查底板20.3 安装联轴器20.4 减速机的定位20.5 轴向间隙和径向间隙的控制20.6 调整公差20.7 减速机与传动轴定位20.8 最后检查21 在主减速机侧安装主电机和联轴器21.1 安装主电机21.2 安装联轴器21.3 在主减速机侧检查轴向间隙和径向间隙21.4 调整公差21.5 最后检查22 安装慢速传动装置22.1 原始垫片22.2 慢速传动装置的定位22.3 调整并检查23 最终检查整个传动组联轴器的安装和对正性23.1 对正性最终检查23.2 安装主减速机与传动轴之间的联轴器’23.3 安装主减速机与主电机之间的联轴器24 安装中空轴管、输送装置本体和热风箱24.1 输送装置本体的原始垫片的预埋24.2 输送装置本体原始垫片的定位和检查24.3 预装输送装置本体24.4 中空轴管的安装24.5 安装栓送装置本体24.6 轴向调整24.7 检查中心管的同心度24.8 安装导向板和入口侧衬板24.9 安装输送装置绞笼24.10 安装热风箱24.11 安装输送装置的轴承部24.12 滚动轴承的检查24.13 绞笼同心度的检查和调整24.14 检查输送装置绞笼的轴向间隙24.15 输送装置的连接和固定25分离器、输送装置连接管、煤粉管路的安装25.1 紧凑型分离器的安装25.2 分离型分离器的安装26 安装隔音罩27 主轴承润滑站27.1 安装主轴承润滑站27.2 安装连接管道28 主减速机润滑29 大齿轮润滑设备的安装30 安装主轴承热电偶31 空载试验期间和之后所做的操作附录1 BBD双进双出筒式磨煤机储放技术规范附录2 BBD双进双出筒式磨煤机大齿轮和小齿轮安装技术规范附录3 BBD双进双出筒式磨煤机安装程序——混凝土基座的总高度,地脚螺栓应在基座中正确地定位——混凝土基座两点间表面的水平度注意:当必须校正时,安装人员要保证以后不对混凝土基座和地基孔产生影响。
BBD4060双进双出磨煤机课件
3.4 分离器 分离器通过分离器接管和返煤管路与螺旋输送器体联接。分 离器由分离器外壳、内锥体、叶片调节装置及多出口装置等组成。 分离器采用双锥结构,内侧衬有耐磨水泥衬。分离器顶部装 有用来调节煤粉细度的调整叶片,其作用是通过改变角度来调节 煤粉细度。较大颗粒的煤粉从一次风粉混合物中分离出来,通过 返煤管路与原煤一起进入磨煤机内继续研磨,细度合格的煤粉通 过分离器送至锅炉燃烧。 分离器多出口装置上采用气动闸板阀与用户煤粉管道联接。 气源采用由用户提供的仪表压缩空气。 另外分离器上设有消防蒸汽、消防水、温度测量、CO检测等 接口,还留有备用接口。
4.4 一次风温度的控制 根据原煤的湿度及保证正常研磨的需要,设有一组调节单 元直接作用于热风和冷风挡板来调节磨机入口一次风温度,保 证磨机出口煤粉管道中的风粉混合物的温度在一定的范围之内。 4.5 磨机的一次风压力控制 磨机的一次风通常为一台锅炉配两台一次风机。一次风除 了满足调节出力所需的流量,还必须在任意出力下满足一定的 压力,以保证磨机在任何负荷下,一次风压力维持在所需范围 内保证煤粉输出磨机。
3.5 传动装置 传动装置由主传动和慢驱动装置构成,主传动用于磨机的正 常运行,慢驱动用于磨煤机的启动、停止及检修维护。慢驱动 操作时,磨机以额定速度的1/125进行旋转,可实现任意位置停 机。短时间停机时,不必将磨内的煤粉排空,慢驱动可以带动 载有钢球的筒体旋转,以防止热点的形成和筒体变形。 主传动通过主电机经主减速机驱动小齿轮传动轴,小齿轮与 固定在磨机筒体上的大齿轮啮合来驱动筒体旋转。 慢驱动装置由制动电动机经过行星减速机,再经过手动切换 的斜齿离合器与主电机相连,单向驱动和制动。电动机制动状 态需人工设置(参见行星减速机制动电动机标识)。
3.6 混煤箱 混煤箱的作用在于对原煤进行良好预烘干。为了防止锈蚀,混 煤箱的部分钢板采用不锈钢制作。 3.7 加球装置 加球装置由进球斗、承球器、上下闸阀及管道组成。由于结构 上采取了特殊措施,可使磨机实现不停机加球。随时补充磨内 钢球消耗,可使磨机发挥最佳的粉磨能力。在加球管路中焊有 φ36钢棒,用于减缓钢球下落速度。加球时必须按下列步骤进行: 上闸阀打开,下闸阀关闭,从加球口将钢球倒入承球器;然后 上闸阀关闭,下闸阀渐渐打开,钢球通过落球管进入输送器体 与原煤一起由螺旋推进器送入磨内。这样,保证磨内钢球量始 终处于一个基本恒定值,使磨机发挥最佳的粉磨能力。
双进双出磨演示稿
3)密封风:
由于制粉系统采用正压的工作方式,为防止热风 及煤粉从磨煤机中空轴动静部件之间的间隙处漏 粉,每台炉制粉系统设有2台100%容量的离心 式密封风机(正常运行一运一备),密封风系统 由密封风取自一次风冷风母管,2台离心风机为 增压密封风机。给煤机的密封风取自磨煤机密封 风。 由于密封风是经过磨煤机滚筒的,因此,密封风 也是过磨风,和负荷风一样起到携带煤粉的作用。
2)干燥出力:
干燥出力,实际是指磨煤机干燥原煤的能 力。干燥出力的大小取决于通风量和热风 温度,当通风量和磨的中和出力成正比时, 干燥出力值取决于如磨风风温的高低。当 进入磨煤机的风温偏低时,就无法保持磨 煤机出口的温度,这不但会造成磨煤机碾 磨出力下降,而且会造成分离器和一次风 管路积露,威胁机组的安全。为了保持合 理的磨煤机出口温度,就只好降低磨煤机 的综合出力。
2)磨煤机的一次风:
负荷风,进入落煤管的混料箱中,进入磨煤机内部,对 原煤进行干燥和携带煤粉的; 旁路风。普通钢球磨的通风量是按磨煤机的最佳通风量 来运行的,这样带来较大的风煤比。约为2.5~2.85,此 时一次风率为20~26%,较适合烟煤运行。 对于双进双出磨,一般风煤比为1.4kg/kg(指磨煤机 出口处,包括密封风量和干燥煤时的水分蒸发量)。该 一次风率,对于无烟煤还是适合的,但是对于烟煤则明 显偏低。因此,当双进双出磨磨制烟煤时就需要增加旁 路风。 此外,在低负荷下,一次风量过低还可能造成一次风管 积粉。因此,双进双出磨都要设旁路风。 旁路风不进入磨煤机筒体内来携带煤粉.在磨煤机负荷较 高时,旁路风基本处于关闭状态。
D-10D双进双出磨的差压煤位测量系统 压差ΔPOA、ΔPOB增 大,表示煤位增加。表示 筒体内存煤多少,不是表 示实际煤位的高度尺寸。 一般煤位压差都在300~ 500Pa 。 控制系统给定一个煤位设 定值,筒体内储煤量减少 时,煤位比设定值小,给 煤机提高转速,煤位增加。 当筒体内储煤量增多,煤 位比设定值增大,给煤机 转速降低。煤位降低。因 此,给煤机转速受煤位控 制,磨煤机出力受通风量 控制,煤位就成为磨煤机 控制的中心环节。
- 1、下载文档前请自行甄别文档内容的完整性,平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益,请联系客服反馈,我们会尽快为您处理(人工客服工作时间:9:00-18:30)。
双进双出磨煤机料位测量技术及料位遥测系统使用19问目录1. 磨煤机有真实可见的料位么?2. 为什么要关注磨煤机料位?3. 磨内料位可以从哪些途径得到检测和反应?4. 观察料位测量系统的性能有什么指标?5. 如何评价料位测量系统的性能和测量线性?6. MCS料位遥测系统如何测量料位?7. MCS料位遥测系统有什么特点?8. MCS系统怎么表示料位?9. MCS系统如何标定料位?10. 料位显示0%~100%代表的实际料位是多少?11. 停磨时,MCS系统显示的料位值是多少?12. 是什么导致磨内料位的升高或降低?13. 要实现制粉系统安全经济运行,除了看料位值还应该关注什么信息?14. 料位过高有什么危害?15. 料位过低有什么危害?16. 料位显示值多少是高料位或者低料位,在哪个范围最安全,经济,合理?17. MCS系统测量料位的准确性受煤种、钢球装载量、钢球体积等因素变化的影响么?18. 差压料位信号和MCS遥测料位信号为什么会经常不一致,哪个测量线性更好些?19. 为什么有的改成小钢球的磨煤机可长时间运行在95%以上的高料位状态?1. 磨煤机有真实可见的料位么?钢球磨的研磨过程,是钢球和煤在磨内动态混合、击打和研磨的过程,由于磨煤机筒体处于动态旋转过程,磨内的煤粒、煤粉、钢球在抛物作用和风力扰动的双重作用下,呈现轴向不均匀的混合、悬浮和流动状态,煤和钢球的混合物没有静止的高度,煤和钢球之间也没有明显的分界面,因此,从实质上讲,磨内并不存在明显的料位。
但是,钢球和煤的比例对研磨效率的影响又非常大,因此,需要用一个通俗、容易理解的名词来表征钢球和煤在磨内的多少,目前,表征这一物理状态有料位和填充率等名词。
填充率虽然可以表达物料在磨内比例,往往容易与钢球和煤总量的填充比例相混淆。
料位可以理解为被研磨物料在磨内的高度水平,扣除了钢球高度的因素(运行中的理想状态是钢球状态保持相对恒定),因此,目前常用料位来表征磨内物料的多少,虽然不准确,倒也形象,直观。
2. 为什么要关注磨煤机料位?煤和钢球混合比例在动态变化过程对磨煤机研磨效率的影响巨大。
空磨的时候,钢球对煤的比例达到最大,研磨出力为0,研磨效率最低。
满磨的时候,煤对钢球的比例达到最大,研磨出力同样为0,电流最大,研磨效率同样最低。
从这两个极端的情况,可以看出关注煤和钢球混合比例有多重要。
因此,要想实现磨煤机高效、稳定、经济的运行,必需关注磨内煤和钢球比例的动态变化,目前,人们习惯用料位这个概念来表征这一参数。
差压法测量的主要对象是磨内悬浮的煤粉浓度,实际上,这部分悬浮在磨内的煤粉比例对研磨过程的影响,相对于钢球和煤的混合比例来讲,要间接得多。
3. 磨内料位可以从哪些途径得到检测和反应?目前,测量磨内料位的主要方法有差压法和磨音法,另外还可以通过观察磨机电流和通风法的变化来了解磨内物料总量的变化。
由于这些方法各自的局限性,导致磨内料位水平无法精确监测,从而制约双进双出磨制粉系统实现精细节能的自动控制。
1-功2-振3-差4-出差压法测量料位,其测量原理的实质是基于磨内悬浮煤粉的浓度对风压的影响来间接衡量,因此,用差压法测量料位实质上测量的是磨内悬浮煤粉的浓度,而不是影响研磨效果的磨内原煤和钢球的比例。
差压法测量料位易受风压影响,由于气体的流动特性本来就是非线性的,因此,差压测量料位的测量线性差,明显的感觉就是,在料位比较低的区间加煤时,差压料位上涨并不快,但是,接近某个临界点时,虽然给煤量增加并不大,但差压上涨非常快。
另外差压管容易堵,磨损也比较严重,维护困难。
特别是对于双进双出磨,由于磨内压力的平衡和两端压力的互扰,用这个方法分别测量两端料位更加困难。
普通的“电耳法”测量料位时,由于声音拾取器离开磨外壳有一定距离,加上磨煤机周围的其他声源较多,受外界因素干扰很大,抗干扰能力差,很不准确,信号易出现无规律跳变漂移,而且经常出现超量程现象。
另外,磨内的声音信息经过空气传播到达声音拾取器时,已经大大衰减,对磨煤机负荷的感测灵敏性降低,料位微量波动趋势特别是高料位运行时的反应不明显。
由于磨两侧噪音互扰强,导致难以区分测量双进双出磨两侧的料位值。
观察通风或电流变化判断料位,无法精确反应料位的变化,也不能评测两端料位的分别扰动,更不能用于控制信号,是不得已而采用的方法。
4. 观察料位测量系统的性能有什么指标?目前,国家尚无钢球磨煤机料位测量的国家标准,根据钢球磨煤机的设备和运行特性来分析,钢球磨煤机料位测量系统的及时性、灵敏性、线性、单侧料位区分测量等性能,是评价料位测量系统性能的重要指标。
料位测量系统的性能优劣的核心,就是能及时、准确的反应磨内煤和钢球的比例,在磨内通风不变的情况下,对给煤量的变化做出正确的反应,具体可以从以下几个方面加以评价:a.料位测量趋势正确性通风保持相对稳定前提下,在高料位、低料位,小扰动、大扰动,单侧扰动、两侧同步扰动、两侧异步扰动等情况下,料位测量系统都能正确反应磨内料位变化的趋势正确:增加给煤,料位上升,减少给煤,料位下降。
给煤不变时,增加通风,料位下降,减少通风,料位增加。
b.对料位微小变化的灵敏性基本保持料位,少量增加给煤量,给煤增加后料位测量值上涨的反应速度和幅度。
c.料位对给煤变化的反应速度在料位上涨期间,给煤增加后料位加速上涨的反应速度。
在料位下降期间,给煤增加后料位有下降转为上涨的反应速度。
在料位水平期间,给煤增加后料位开始上涨的反应速度,这种反应速度主要受到给煤量变化时,煤在落煤管内流动时间的影响。
d.对两侧料位不同步变化的区分测量能力保持一侧料位基本不变,增加另一侧给煤量,相应的料位测量值升高情况。
两侧同时向相反方向增减给煤量,两侧能够区分测量两侧料位变化的趋势。
5. 如何评价料位测量系统的性能?由于磨内料位的变化,取决于给煤量和通风量的同时变化的结果,因此,评价料位测量系统性能理想化的测试方法是:a. 保持磨内通风基本不变,增减给煤量,观察料位测量值变化趋势。
b. 保持给煤量不变,调整磨内通风量,观察料位测量值变化趋势。
c. 保持磨内通风基本不变,增减单侧给煤量,观察料位变化趋势,判断对单侧料位区分测量的能力。
d. 启停磨期间观察料位测量结果。
e. 另外,在运行期间,可以从上述角度,来观察料位系统的性能优劣。
6. MCS料位遥测系统如何测量料位?磨煤机内煤与钢球的比例变化,会直接导致磨机筒体内的振动特性(波形、频率和振幅)发生相应变化。
通过分析磨内振动信号的变化可以精确分析出磨内煤与钢球比例的变化,从而精确测量出磨内料位水平的变化。
安装在旋转的磨筒上的振动传感器,能够最直接测量出磨煤机研磨过程振动变化,利用智能分析和数据融合技术分析这些振动信号,就可以测量出钢球和煤的比例,既磨内料位。
7. MCS料位遥测系统有什么特点?MCS系统直接测量筒体内由于煤和钢球比例变化导致的振动波形特性的变化,不受风压影响,也不接触工作介质,技术特点如下:a、对直接影响研磨效率的煤量与钢球量的比例进行测量,对研磨过程的检测和控制极为有利。
b、只接受磨内的有用信号,外界所有无关的噪音和振动信号不会影响测量结果。
c、磨内全部的振动信息都被有效利用,不会因为空气传播而衰减或隔断。
d、可以精确分析磨内轴向和径向的每一点的动态料位波动情况,精确独立测量磨煤机两端的料位。
e、不受风压非线性特征影响,测量线性好。
f、不接触风粉介质,不存在磨损和堵塞问题,做到免维护。
8. MCS系统怎么表示料位?象绝大部分测量信号一样,MCS系统输出的料位值是4~20mA标准信号,电流值不方便显示和理解,因此,需要用直观的方式显示出来。
MCS系统测量的4~20mA标准料位值,可以表征成0~1200的数值范围(类似于差压的数值),也可以表征成0%~100%料位比例,由于表征成0%~100%的料位比例更贴近实际情况,也更方便理解,因此,我们建议采用0%~100%料位比例这一方法,这些表示方法,都是在DCS里面实现的,因此,最终的选择由电厂自己决定。
9. MCS系统如何标定料位?大多数测量信号都要标定,MCS料位系统理想的标定方法是:a、将磨煤机抽空,并将此时的驱动端和非驱动端的料位值标定为0%;b、将磨煤机料位调整到最高(煤已经完全把钢球淹没,覆盖,此时,增加给煤时,料位显示值不再上涨),将此时的驱动端和非驱动端的料位值标定为100%。
由于抽空和推高料位都会给设备和运行带来负面影响和危害,因此,目前采用的标定方法是,根据生产厂家丰富的调试经验,初步将料位设定在一个合理而安全的范围,再通过一段时间的运行观察,将标定值调整到合理的范围。
10. 料位显示0%~100%代表料位是多少?从上述标定方法可以知道,当料位值接近或者达到0%时,磨内处于极低料位水平或者已经处于空磨状态。
当料位显示90%以上,甚至接近100%时,料位处于非常高的位置,此时,微小的通风变化或者给煤增加,都容易造成堵磨。
因此,这两种情况都是应该避免长期运行的料位区间。
11. 停磨时,MCS系统显示的料位值是多少?磨机停磨时,料位会从当前的料位值直线拉升至100%,这一工况和磨机完全堵塞,磨机振动为零的状态十分接近,但是,最大的区别,一个是磨机在运行,一个是磨机已经停止运行。
12. 是什么导致磨内料位的升高或降低?料位变化量=给煤增变化量-出粉变化量,调节给煤机和磨内通风量都会影响磨内料位。
因此,料位的增减,往往取决于给煤和通风变化的共同影响。
由于磨内研磨过程是动态的,磨内料位的增减,取决于进入磨内的煤与吹出磨的煤粉的差值,在一定时间内,给煤增加量与出磨煤粉增加量的差值,就是磨内料位的变化量,这种料位变化趋势和速率,对磨煤机操作和控制具有指导意义。
13. 要实现制粉系统安全经济运行,除了看料位值还应该关注什么信息?对调节磨煤机来讲,磨内料位和磨内料位的变化趋势是既有关了又不同的两个概念,但是,在实际运行中,二者的区别往往被忽视甚至混淆。
对于磨煤机的动态调节来讲,除了通过观察料位值判断磨内料位水平之外,料位的变化趋势(是升还是降),以及单位时间的料位升降的幅度(料位变化率),对确定给煤调整幅度同样具有重要指导意义。
14. 料位过高有什么危害?当磨内料位水平过高时,磨煤机的出力也会随着料位的增高而降低,直至堵磨时,此时电耗最高,出力降至0。
由于煤比例过高时,煤与煤之间的摩擦接触过多,研磨效率低,单耗增加,煤不能被钢球充分击打和挤压,没来得及充分的研磨就被风携走,出磨的煤粉过粗,煤粉分离器回粉量增大,循环负荷增加,二次研磨比例增多,耗电增加。
另外,送入的炉膛的煤粉中,大颗粒煤粉的比例也会明显增高,导致燃烧中心后移,不完全燃烧热损失增加,这时,虽然电耗增高,出力反而下降。
