钢结构焊缝外观高质量检验要求规范
钢结构焊接质量检查要求
汽车有限公司Page: 1 of 1Steel Structure Welding Quality Inspection Regulation钢结构焊接质量检查规定1 焊缝分类及质量等级1.1 焊缝分类根据产品构件的受力情况以及重要性，把焊缝分为A、B、C、D 等四大类。
具体分类见表1。
表1 焊缝分类焊缝区分焊缝类别适用部位焊缝类型对接焊缝及角焊缝A承受动载、冲击载荷，直接影响产品的安全及可靠性，作为高强度结构件的焊缝B 承受高压的焊缝C受力较大、影响产品外观质量或低压密封类焊缝D承载很小或不承载，不影响产品的安全及外观质量的焊缝2 焊缝外观质量检验规则2.1 焊缝按对接焊缝和角接焊缝的外观质量要求分别进行检验。
3 焊缝外观质量检验项目和要求对接焊缝见表2，角接焊缝见表3。
表2 对接焊缝外观质量检验项目和要求N o. 项目项目说明(图示)质量等级焊缝类型A B C D1 表面气孔I 不允许可视面不允许，非可视面允许单个小的气孔，气孔直径d≤0.25t≤1.5IIIII2 表面夹渣I 不允许II 不允许50 焊缝长度上,只允许单个夹渣,且直径不大于1/4板厚,最大不超过2(密封焊缝不允许夹渣)50 焊缝长度上，只允许单个夹渣，且直径不大于1/4板厚，最大不超过3III 不允许50 焊缝长上，只允许50 焊接长上，只允许汽车有限公司Page: 2 of 1单个夹渣,且直径不大于1/3板厚,最大不超过3(封焊缝不允许夹渣) 单个夹渣，且直径不大于1/3板厚，最大不超过43 飞溅沿焊缝方向100×50 中Φ1以上的飞溅数量I 不允许可视面不允许有飞溅，非可视面在100×50的范围内，Φ1 以上的飞溅数量不超过一个IIIII4 裂纹在焊缝金属及热影响区内的裂纹I 不允许IIIII5 弧坑缩孔I 不允许II 不允许①0.5≤t≤3之间，弧坑深度h≤0.2δ；②t≥3，弧坑深度a≤0.1h≤2 III6 电弧擦伤由于在坡口外引弧或起弧而造成焊缝邻近母材表面处局部损伤I 不允许在焊缝接头的外面及母材表面II 不允许在焊缝接头的外面及母材表面局部出现应打磨，打磨后呈光滑过渡，打磨处的实际板厚不小于设计规定的最小值III 局部出现应打磨，打磨后呈光滑过渡，打磨后实际板厚不小于设计规定的最小值7 焊缝成形I 焊缝与母材圆滑过渡，焊波均匀、细密，接头匀直II 焊缝与母材圆滑过渡，匀直，接头良好III 焊缝与母材圆滑过渡，接头良好8 焊缝余高I h≤1+0.05b允许局部超过h≤1+0.1b h≤1+0.1b h≤1+0.15bII h≤1+0.1b h≤1+0.1b 允许局部微小超过h≤1+0.15b允许局部微小超过h≤1+0.2b 允许局部微小超过III h≤1+0.15C h≤1+0.15b允许局部超过h≤1.2+0.15b允许局部超过h≤1+0.2b允许局部超过9 未焊满I 不允许h ＜0.2+0.02t≤0.6总长度不超过焊缝全场汽车有限公司Page: 3 of 1及凹坑的15%II 不允许h ＜0.2+0.03t≤0.5总长度不超过焊缝全长的10%h ＜0.2+0.04t≤1.0总长度不超过焊缝全长的15%III 不允许h ＜0.2+0.04t≤1.0总长度不超过焊缝全长的15%h ＜0.2+0.06t≤1.5总长度不超过焊缝全长的20%1 0 错边①单面焊缝②双面焊缝I ①h≤0.10t≤0.5 h≤0.10t≤1 h≤0.10t≤1 h≤0.10t≤1.5②h≤0.10t≤1 h≤0.10t≤1.5 h≤0.10t≤2 h≤0.10≤2II ①h≤0.10≤1.5 h≤0.10≤1.5 h≤0.15t≤1.5 h≤0.15t≤2②h≤0.10t≤2 h≤0.10t≤2 h≤0.15t≤3 h≤0.15t≤3III ①h≤0.15t≤2 h≤0.15t≤2 h≤0.15t≤2 h≤0.15t≤3②h≤0.15t≤3 h≤0.15t≤3 h≤0.2t≤3 h≤0.2t≤41 1 焊瘤I 不允许II 总长度不超过焊缝全长的5%，单个焊瘤深度h≤0.3III 总长度不超过焊缝全长的10%以内，单个焊瘤深度不超过h≤0.31 2 咬边I 不允许不允许h≤0.03t≤0.5总长度不超过焊缝全长的10%II h≤0.03t≤0.5总长度不超过焊缝全长的10%h≤0.03t≤0.5总长度不超过焊缝全长的15%III h≤0.03t≤0.5总长度不超过焊缝全长的20%h≤0.03t≤0.5总长度不超过焊缝全长的20%1 3 焊缝沿长度方向I 任意300 mm内：①C≤20，ΔC≤2.5；②20＜C≤30，ΔC≤3；③C＞30，ΔC≤4；且在整个焊缝长度范围内不大于5IIIII汽车有限公司Page: 4 of 1宽窄差1 4 焊缝宽度尺寸偏差C1为实际焊缝宽度，C为设计焊缝宽度I ①C≤20，ΔC＝0~2；②20＜C≤30，ΔC＝0~2.5；14 ③C＞30，ΔC＝0~3IIIII ①C≤20，ΔC＝0~3；②20＜C≤30，ΔC＝0~4；③C＞30，ΔC＝0~51 5 焊缝边线直线度f:任意300焊缝内,焊缝边缘沿轴向的直线度I f≤1.5 f≤2II f≤2 f≤2.5III f≤2.5 f≤31 6 焊缝表面凹凸g为任意25焊缝长度范围内，焊缝余高hmax–hmin 的差值I g≤1 g≤1.5II g≤1.5 g≤2III g≤2 g≤2.51 7 根部收缩（缩沟）I 不允许不允许不允许不允许II 不允许h≤0.2+0.02t≤0.5，总长度不超过焊缝全长的10%，局部h≤0.6h≤0.2+0.02t≤0.5，总长度不超过焊缝全长的10%，局部h≤0.8h≤0.2+0.02t≤0.6，总长度不超过焊缝全长的10%，局17部h≤1III h≤0.2+0.02t≤0.6，总长度不超过焊缝全长的10%h≤0.2+0.04t≤0.8，总长度不超过焊全长的10%，局部h≤1h≤0.2+0.04t≤0.8，总长度不超过焊缝全长的10%，局部h≤1.2h≤0.2+0.06t≤1，总长度不超过焊缝全长的10%，局部h≤1.51 8 未焊I 不允许不允许不允许不允许II 不允许不允许不允许不可有可测汽车有限公司Page: 5 of 1透出的连续缺陷，局部缺陷h≤0.05t≤1，总长度不超过焊缝全长的10%III 不允许不允许不可有可测出的连续缺陷，局部缺陷h≤0.1t≤1.5，总长度不超过焊缝全的10% 不可有可测出的连续缺陷，局部缺陷h≤0.05t≤2，总长度不超过焊缝全长的10%1 9 未融合I 不允许不允许不允许不允许II 不允许不允许不允许n≤0.4s≤4，总长度不超过焊缝全长的10%III 不允许不允许h≤0.4s≤4，总长度不超过焊缝全长的10%h≤0.4s≤4，总长度不超过焊缝全长的10%2 0 根部下榻I h≤1+0.1b＜2h≤1+0.2b＜3h≤1+0.3b＜3h≤1+0.1b＜3II h≤1+0.2b＜3h≤1+0.3b允许局部微小超出，但h＜3h≤1+0.4b＜5h≤1+0.2b＜4III h≤1+0.3b＜4h≤1+0.4b允许局部超过，但h＜4h≤1+0.8b＜5h≤1+0.6b＜5表3 角接焊缝外观质量检验项目和要求No .项目项目说明（图示）质量等级焊缝类型A/B C D汽车有限公司Page: 6 of 11焊缝超厚角焊缝实际有效厚度过大，a ：设计要求厚度Ih ≤1+0.1a ≤3 h ≤1+0.1a ≤3 h ≤1+0.15a ≤3 IIh ≤1+0.15a ≤3 h ≤1+0.15a ≤3 h ≤1+0.2a ≤3 IIIh ≤1+0.15a ≤4 h ≤1+0.15a ≤4h ≤1+0.2a ≤42焊缝减薄角焊缝实际有效厚度不足，a ：设计要求厚度I 不允许 不允许 不允许 II 不允许 不允许不允许III 不允许h ≤0.3+0.035a ≤1，总长度不超过焊缝全长的20%h ≤0.3+0.035a ≤1，总长度不超过焊缝全长的20%3凸度过大或凹度过大I h ≤1+0.06a ≤3 h ≤1+0.06a ≤3 h ≤1+0.06a ≤3 II h ≤1+0.10a ≤3 h ≤1+0.12a ≤4 h ≤1+0.15a ≤4 III h ≤1+0.15a ≤3h ≤1+0.15a ≤4h ≤1+0.20a ≤54不等边hI h ≤0.5+0.1Z h ≤0.5+0.1Z h ≤1+0.15Z II h ≤1+0.1Z h ≤1+0.15Zh ≤1.5+0.15ZIII h ≤1+0.1Zh ≤1+0.15Z ，允许局部超过 h ≤2+0.15Z ，允许 局部超过5焊脚尺寸KI ①K1=tmin+│2~3│②K2=H+│1.5~2.0│0.25tmin ≤ K3 ≤tmin+1.5； H 表示坡口开口①K1=tmin+│2~4│ ②K2=H+│1.5~2.5│；0.25tmin ≤ K3 ≤ tmin+2.0；H 表示坡口开口尺寸，tmin 表示两板间的最小板厚 ①K1=tmin+│2~4│ ②K2=H+│1.5~3.0│；0.25tmin ≤ K3 ≤ tmin+2.5；H 表示坡口开口尺寸，tmin 表示两板间的最小板厚II III汽车有限公司Page: 7 of 1尺寸，tmin 表示两板间的最小板厚6焊缝宽窄差ΔCI①C≤20，ΔC＜3②20＜C≤30，ΔC＜4③C＞30，ΔC＜5IIIII7够焊缝宽度尺寸偏差ΔCI①C1≤20，ΔC=-1~2②20 ＜C1≤30 ，ΔC=-1~3③C＞30，ΔC=-2~2①C1≤20，ΔC=-1~2②20 ＜C1≤30 ，ΔC=-1~3③C＞30，ΔC=-2~3①C1≤20，ΔC=-1~2②20 ＜C1≤30 ，ΔC=-2~3③C＞30，ΔC=-2~4IIIII8焊缝边缘直线度fI f≤1.5 f≤2 f≤2II f≤2 f≤2.5 f≤2.5III f≤2.5 f≤3 f≤39焊缝表面凹凸IΔh≤1Δh≤1.5Δh≤1.5IIΔh≤1.5Δh≤2Δh≤2IIIΔh≤2Δh≤2.5Δh≤2.510咬边焊缝与母材之间的凹槽I不允许连续缺陷深度h≤0.2，局部缺陷深度h≤0.2，且总长度不超过焊缝全长的10%连续缺陷深度h≤0.3，局部缺陷深度h≤0.3，且总长度不超过焊缝全长的10%II连续缺陷深度h≤0.3，局部缺陷连续缺陷深度h≤0.3，局部缺陷深度h≤0.3，且总连续缺陷深度h≤0.4，局部缺陷深度h≤0.4，且总汽车有限公司Page: 8 of 1深度h≤0.3，且总长度不超过焊缝全长的10% 长度不超过焊缝全长的15%长度不超过焊缝全长的15%III连续缺陷深度h≤0.4，局部缺陷深度h≤0.4，且总长度不超过焊缝全长的20% 连续缺陷深度h≤0.4，局部缺陷深度h≤0.4，且总长度不超过焊缝全长的20%连续缺陷深度h≤0.5，局部缺陷深度h≤0.5，且总长度不超过焊缝全长的20%11焊瘤I不允许II总长度不超过焊缝全长的5%，单个焊瘤深度h≤0.3内III总长度不超过焊缝全场的10%，单个焊瘤深度h≤0.3内12表面气孔夹渣I不允许不允许不允许II不允许在 50 焊缝长度上，单个缺陷d≤0.25t≤2，缺陷总尺寸不超过4在50 焊缝长度上，单个缺陷d≤0.25t≤3，缺陷总12 尺寸不超过4III不允许在 50 焊缝长度上，单个缺陷d≤0.25t≤3，缺陷总尺寸不超过6在50 焊缝长度上，单个缺陷d≤0.25t≤4，缺陷总尺寸不超过613弧坑缩孔I不允许不允许不允许II不允许不允许单个小的只允许出现在焊缝上III单个小的只允许出现在焊缝上单个小的只允许出现在焊缝上单个小的只允许出现在焊缝和母材上15裂纹在焊缝金属及热影响区内的裂纹I不允许IIIII16电弧擦伤由于在坡口外引弧或起弧而造成焊缝邻近母材表面处局部损伤I不允许在焊缝接头的外面及母材表面II不允许在焊缝接头的外面及母材表面局部出现应打磨，打磨后呈光滑过渡，打磨处的实际板厚不小于设计规定的最小值III局部出现应打磨，打磨后呈光滑过渡，打磨处的实际板厚不小于设计规定的最小值17焊缝成I焊缝与母材圆滑过渡，焊缝均匀、细密，接头匀直II焊缝与母材圆滑过渡，匀直，接头良好III焊缝与母材圆滑过渡，匀直，接头良好4焊接接头分类焊接接头共有五种形式，对接，角接，T形，搭接和端接接头一、埋弧焊焊缝坡口的基本形式和尺寸：二、手工电弧焊焊缝坡口的基本形式和尺寸：三、CO2焊焊缝坡口的基本形式和尺寸：。
焊缝外观质量检验标准
焊缝外观质量检验标准1. ⽬的指导焊⼯及焊接检验⼈员⼯作，确保焊接质量。
2. 适⽤范围本基准适⽤于所有安徽⼭河矿业装备股份有限公司⽣产的钢结构件焊缝外观检测。
3. 焊接部外观检查项⽬3.1焊接缺陷：3.1.1咬边：由于焊接参数选择不当，或操作⼯艺不正确，沿焊趾的母材部位产⽣的沟槽或凹陷。
3.1.2焊缝表⾯⽓孔：焊接时，熔池中的⽓泡在凝固时未能逸出⽽残留下来形成的空⽳叫⽓孔。
表⾯⽓孔指露在表⾯的⽓孔。
3.1.3未熔合：熔焊时，焊道与母材之间或焊道与焊道之间，未完全熔化结合的部分；点焊时母材与母材之间未完全熔化结合的部分。
3.1.4未焊透：焊接时接头根部未完全熔透的现象。
3.1.5裂纹：在焊接应⼒及其它致脆因素共同作⽤下，焊接接头中局部地区的⾦属原⼦结合⼒遭到破坏⽽形成的新界⾯⽽产⽣的缝隙，它具有尖锐的缺⼝和⼤的长宽⽐的特征。
3.1.6未焊满：由于填充⾦属不⾜，在焊缝表⾯形成的连续或断续的沟槽。
3.1.7焊瘤：焊接过程中，熔化⾦属流淌到焊缝之外未熔化的母材上所形成的⾦属瘤。
3.1.8烧穿：焊接过程中，熔化⾦属⾃坡⼝背⾯流出，形成穿孔的缺陷。
3.2焊缝形状缺陷：3.2.1焊缝成形差：熔焊时，液态焊缝⾦属冷凝后形成的焊缝外形叫焊缝成形，焊缝成形差是指焊缝外观上，焊缝⾼低、宽窄不⼀，焊缝波纹不整齐甚⾄没有等。
3.2.2焊脚尺⼨：在⾓焊缝横截⾯中画出最⼤等腰三⾓形中，直⾓边的长度。
缺陷表现在焊脚尺⼨⼩于设计要求和焊脚尺⼨不等（单边）等。
3.2.3余⾼超差：余⾼⾼于要求或低于母材。
3.2.4错边：对接焊缝时两母材不在⼀平⾯上。
3.2.5漏焊：要求焊接的焊缝未焊接。
表现在整条焊缝未焊接、整条焊缝部分未焊接、未填满弧坑、焊缝未填满未焊完等。
326漏装：结构件中某⼀个或⼀个以上的零件未组焊上去327飞溅。
328电弧擦伤。
3.3复合缺陷：同⼀条焊缝或同⼀条焊缝同⼀处同时存在两种或两种以上的缺陷。
3.4焊缝打磨。
焊缝打磨要求：打磨后焊缝符合本检验标准，焊缝圆滑过渡或焊缝与母材圆滑过渡，不允许破坏母材。

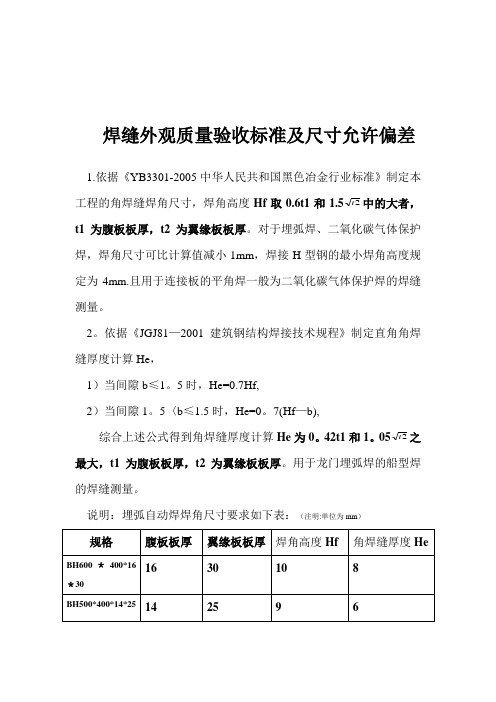

焊缝外观质量验收标准及尺寸允许偏差
焊缝外观质量验收标准及尺寸允许偏差1.依据《YB3301-2005中华人民共和国黑色冶金行业标准》制定本工程的角焊缝焊角尺寸，焊角高度Hf取0.6t1和1.52t中的大者，t1为腹板板厚，t2为翼缘板板厚。
对于埋弧焊、二氧化碳气体保护焊，焊角尺寸可比计算值减小1mm，焊接H型钢的最小焊角高度规定为4mm.且用于连接板的平角焊一般为二氧化碳气体保护焊的焊缝测量。
2。
依据《JGJ81—2001建筑钢结构焊接技术规程》制定直角角焊缝厚度计算He，
1）当间隙b≤1。
5时，He=0.7Hf,
2）当间隙1。
5〈b≤1.5时，He=0。
7(Hf—b),
综合上述公式得到角焊缝厚度计算He为0。
42t1和1。
052t之最大，t1为腹板板厚，t2为翼缘板板厚。
用于龙门埋弧焊的船型焊的焊缝测量。
说明：埋弧自动焊焊角尺寸要求如下表：（注明:单位为mm）
根据《GB50205-2001》钢结构工程施工质量验收规范制定以下表表A.0。
1一级、二级、三级焊缝外观质量标准(㎜)
外观质量为:二级标准
对接焊缝及完全熔透组合焊缝尺寸允许偏差应符合表A.0。
2的规定表A。
0.2对接焊缝及完全熔透组合焊缝尺寸允许偏差（㎜）
部分焊透组合焊缝和角焊缝外形尺寸允许偏差应符合表A。
0.3的规定
表A.0.3部分焊透组合焊缝和角焊缝外形尺寸允许偏差(㎜)。

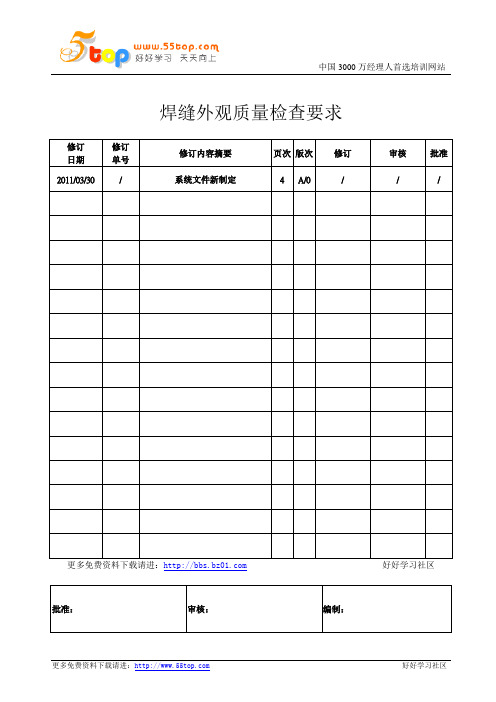

焊缝外观质量检查要求
焊缝外观质量检查要求修订日期修订单号修订内容摘要页次版次修订审核批准2011/03/30 / 系统文件新制定 4 A/0 / / /更多免费资料下载请进：好好学习社区批准：审核：编制：焊缝外观质量检查要求1、适用范围：本守则适用于起重机械及其它钢结构的手工电弧焊、埋弧自动焊的外观质量检查，当图样艺或技术条件另有规定时不受本要求限制。
2、检查工具：（１）焊缝检验尺（２）钢直尺3、检查方法：（1）焊工施焊完毕后，应将熔渣和两侧飞溅清理干净，进行自检，并按规定打上焊工代号钢印，然后交检验员检验，经检验合格后，方可转入后道工序。
（2）应对焊缝表面缺陷，如裂纹、表面气孔、咬边、弧坑和焊瘤等进行宏观检查，必要时（可疑处）用五倍以上放大镜仔细观察。
焊缝外形尺寸（焊缝宽度、宽度差、焊缝高度、高度差）应用焊接检验卡尺进行检查。
（3）测量咬边深度，用钢直尺测咬边长度。
（4）检查焊缝的错边量。
如钢板焊后产生角变形，可用钢直尺量得空隙尺寸，用三角函数计算出角变形度数（可预先计算好，列出空隙尺寸与度数的对应值）。
（5）用钢直尺从基准线量至焊缝隙中心，经测量焊缝的不直度和中心偏移量。
4、表面质量要求：（1）焊缝外观形状、尺寸、平直度应符合技术标准和设计图纸的规定。
（2）焊缝表面和热影响区不得有裂纹，未熔合、夹渣、气孔、烧穿和焊瘤。
自动焊表面不得有未焊透、咬边和凹坑。
焊缝上的熔渣和两侧的飞溅必须清除干净。
（3）焊缝与母材应圆滑过渡。
（4）Ｔ形角焊缝的焊脚尺寸应符合技术标准和设计图样要求，外形应平滑过渡。
（5）焊缝的咬边深度不得大于0.5mm，咬边的连续长度不得大于100mm，焊缝两侧咬边的总长度，不得超过该焊缝长度的15%。
（6）焊缝不得有低于母材的凹瘤，低于母材的凹瘤深度不得大于0.5mm，凹瘤的连续长度不得大于10mm，凹瘤的总长度不得大于该焊缝总长度的10%。
5、焊缝尺寸及其偏差的规定（1）平焊缝余高应≤3mm，余高差≤2mm。
焊缝质量检验标准
焊缝质量检验标准随着焊接技术的广泛应用，焊接质量成为保障工程安全和可靠性的重要因素。
焊缝质量的检验是确保焊接结构强度和可靠性的关键步骤。
本文将介绍常见的焊缝质量检验标准及其应用。
一、焊缝质量指标焊缝质量的评定主要涉及以下几个方面：1. 外观质量：焊缝应满足表面光洁、无裂纹、夹渣、气孔等缺陷，并符合相关图表要求。
2. 尺寸偏差：焊缝应符合图纸要求的尺寸偏差范围，如焊缝高度、厚度、宽度等。
3. 焊接强度：焊缝的强度应达到或超过要求的标准值，以确保焊接结构的可靠性和安全性。
4. 焊缝成分分析：通过对焊缝的成分进行分析，可以判断焊接材料的质量和一致性。
二、焊缝质量检验方法焊缝质量的检验方法通常包括以下几种：1. 目测检查：通过肉眼观察焊缝的外观质量，如表面光洁度、无缺陷、夹渣、气孔等。
2. 尺寸测量：使用相应的测量工具，测量焊缝的尺寸，如高度、宽度、长度等。
3. 无损检测：采用无损检测技术，如超声波检测、射线检测和磁粉检测等，对焊缝进行缺陷探测。
4. 化学成分分析：通过取样并进行化学分析，了解焊缝的成分情况，以判断焊接材料的质量和一致性。
5. 强度测试：采用相应的力学测试方法，对焊缝进行拉伸、剪切等强度测试，以评估焊缝的强度性能。
三、焊缝质量标准为了确保焊接工程的质量，并便于评定焊缝质量，制定了一系列的焊缝质量标准。
下面介绍几个常见的焊缝质量标准：1. GB/T 1499.1-2018 钢筋焊接接头技术规范：该标准适用于钢筋焊接接头的质量评定，包括焊点外观质量、尺寸偏差、焊点强度等指标。
2. GB/T 25121-2010 碳素钢和低合金钢焊接结构工程技术规范：该标准规定了碳素钢和低合金钢焊接结构质量检验的要求，包括焊缝外观、尺寸、力学性能等指标。
3. ASME SEC IX-2019 锅炉及压力容器焊接与热处理规范：该规范适用于锅炉和压力容器的焊接质量评定，包括各种焊接方法的质量要求以及焊缝强度、外观等方面的检验标准。
钢结构焊接安全规范与质量检验
钢结构焊接安全规范与质量检验钢结构焊接是建筑领域中常见的连接方式，它能够提供坚固的结构支撑和抵御外力的作用。
为了确保钢结构焊接的安全性和质量可靠性，制定了一系列的安全规范和质量检验标准，本文将对相关内容进行探讨。
1. 标准规范焊接是一项技术活动，需要严格按照相应的标准规范进行操作，以确保作业人员和建筑结构的安全。
下面是一些常见的焊接安全规范：（1）人员培训和认证：所有从事焊接作业的人员都应接受系统的培训课程，并通过相应的考试合格后方可上岗。
（2）焊接设备的安全：焊接设备应符合国家标准，工作状态稳定，所有接地装置应完好可靠。
（3）防护措施：在焊接现场，应配备适当的防护设备，如防火布、防护眼镜、手套等，以减少工人受伤的风险。
（4）通风系统：焊接作业产生大量有害气体和烟尘，应配置有效的通风系统，确保作业人员的健康。
2. 质量检验钢结构焊接完成后，需要进行质量检验，以确保焊缝的可靠性和整体结构的稳定性。
以下是一些常见的质量检验方法：（1）目测检验：焊接完成后，首先进行目测检验，通过观察焊缝表面的平整度、边缘是否完整等来评估焊接质量。
（2）超声波检测：利用超声波技术对焊缝进行检测，可以检测焊缝中存在的缺陷或裂纹，确保焊接质量。
（3）磁粉检测：通过在焊缝表面喷撒磁粉，利用磁化技术检测焊缝中是否存在裂纹或其他缺陷。
（4）拉伸试验：钢结构焊接后，可以进行拉伸试验，测试焊缝的强度和可靠性，确保其能够承受正常的荷载。
3. 潜在风险与预防措施在钢结构焊接过程中，存在一些潜在的风险，及时采取预防措施可以降低事故的发生概率。
（1）火灾风险：焊接作业会产生明火和火花，易引发火灾。
应保持作业现场干燥，定期清理焊接区域的可燃物，配备灭火器材。
（2）电击风险：焊接过程中使用的电焊机产生高电压，操作人员应穿戴好防护用具，并确保焊接设备的接地良好。
（3）有害气体风险：焊接过程中产生一些有害气体，应配备适当的通风设备，并加强作业人员的防护意识。
钢结构工程质量验收规范(牢记)
钢结构工程质量验收规范(牢记)1、焊接工艺应符合设计要求和现行国家规定，焊接人员应持有相应的焊接证书。
2、焊接前应进行材料预处理，包括除锈、除油、切割等。
3、焊接过程中应控制焊接电流、电压、焊接速度等参数，确保焊缝质量。
4、焊接完成后，应进行外观检查、尺寸检查和焊缝探伤检查，确保焊缝质量符合设计要求和现行国家规定。
5、焊接接头的尺寸公差应符合设计要求和现行国家规定，接头表面不得有裂纹、夹渣等缺陷。
6、焊接接头的强度应符合设计要求和现行国家规定，焊缝的强度不得低于母材强度的70%。
三、钢结构安装工程1、安装前应进行场地勘察和测量，确保安装位置和尺寸符合设计要求。
2、安装过程中应采取安全措施，确保安装人员和周围人员的安全。
3、安装过程中应注意防止钢构件变形和损坏，避免对其他构件造成影响。
4、安装完成后，应进行尺寸检查和水平度检查，确保安装质量符合设计要求和现行国家规定。
5、安装接头的紧固标准件应按设计要求和现行国家规定进行紧固，紧固力矩应符合要求。
6、安装完成后，应对钢结构进行清洁和防腐处理，确保钢结构的使用寿命和外观质量。
1、焊接材料和母材的匹配应符合国家现行行业标准《建筑钢结构焊接技术规范》81的要求。
在使用前，焊条、焊剂、药芯焊丝、熔嘴等应按照其产品说明书和焊接工艺文件的规定进行烘焙和存放。
2、焊工必须通过考试并取得合格证书。
持证焊工必须在其考试合格项目及其认可范围内进行焊接。
3、施工单位首次采用的钢材、焊接材料、焊接方法和焊后热处理等，应进行焊接工艺评定，并根据评定报告确定焊接工艺。
4、全焊透的一、二级焊缝应采用超声波进行内部缺陷的检验。
如果超声波探伤不能对缺陷作出判断，应采用射线探伤。
探伤方法和内部缺陷分级应符合现行国家标准《钢焊缝手工超声波探伤方法和探伤结果分级》GB或《钢熔化焊对接接头射线照相和质量分级》GB3323的规定。
对探伤比例的计数方法应按照以下原则确定：1)对工厂制作的焊缝，应按每条焊缝计算百分比，一级焊缝探伤比例为100％，二级焊缝探伤比例为20％，且探伤长度应不小于200mm。
钢结构二级焊缝检测标准
钢结构二级焊缝检测标准摘要：1.钢结构二级焊缝检测标准的背景和重要性2.钢结构二级焊缝的定义和分类3.钢结构二级焊缝检测的技术要求和标准4.钢结构二级焊缝检测的方法和工具5.钢结构二级焊缝检测的流程和注意事项6.钢结构二级焊缝检测结果的判定和处理7.我国钢结构二级焊缝检测标准的现状和发展正文：随着我国建筑业的快速发展，钢结构在建筑中的应用越来越广泛。
钢结构焊接质量直接关系到建筑物的安全性和使用寿命，因此，对钢结构二级焊缝进行检测是保证钢结构工程质量的重要环节。
本文将对钢结构二级焊缝检测标准进行详细介绍。
1.钢结构二级焊缝检测标准的背景和重要性钢结构二级焊缝检测标准起源于欧美等国家，随着我国焊接技术的发展和钢结构工程质量要求的提高，我国也逐步建立了自己的钢结构二级焊缝检测标准体系。
这一标准对于确保钢结构工程质量和公共安全具有重要意义。
2.钢结构二级焊缝的定义和分类钢结构二级焊缝是指在钢结构构件中，承受较大应力的焊缝。
根据其位置和功能，钢结构二级焊缝可分为多种类型。
了解焊缝的定义和分类有助于更好地进行检测。
3.钢结构二级焊缝检测的技术要求和标准钢结构二级焊缝检测主要包括外观检测、无损检测和力学性能检测。
各项检测应遵循相应的技术要求和标准，如我国《钢结构工程施工质量验收规范》(GB 50205-2001)等。
4.钢结构二级焊缝检测的方法和工具钢结构二级焊缝检测常用的方法和工具包括：外观检查、射线探伤、超声波探伤、磁粉探伤、渗透探伤等。
各种方法和工具各有优缺点，应根据实际情况选择。
5.钢结构二级焊缝检测的流程和注意事项钢结构二级焊缝检测的流程包括：检测前的准备、检测实施、检测报告和检测结果的判定。
在检测过程中，应注意遵循检测标准、选择合适的检测方法和工具、保证检测数据的准确性等。
6.钢结构二级焊缝检测结果的判定和处理钢结构二级焊缝检测结果的判定主要包括：合格、不合格和返工。
对于检测不合格的焊缝，应分析原因并进行相应的处理，如重新焊接、修补等。
焊缝外观质量检验标准
焊缝外观质量检验标准焊缝外观质量检验标准一、引言焊缝外观质量检验是焊接工艺中非常重要的一环，其目的是确保焊缝的质量，以保证焊接结构的安全和功能的正常运行。
本旨在详细介绍焊缝外观质量检验的标准和要求，以供参考使用。
二、术语和定义1. 焊缝：指焊接过程中形成的金属或者非金属材料的连接部位。
2. 外观质量：指焊缝的外表面形态及其表面缺陷的程度。
3. 检验标准：指用于评估焊缝外观质量是否符合要求的标准。
三、外观质量检验项目为了确保焊缝的外观质量，需要对以下项目进行细致的检验：1. 表面平整度：检查焊缝表面的平整度，平整度不符合要求的可以使用修整工具进行修整。
2. 表面清洁度：检查焊缝表面的清洁度，应无油污、灰尘、涂料残留等杂质。
3. 焊缝几何形状：检查焊缝的几何形状，包括焊缝的高度、宽度、间隙等。
4. 焊缝表面缺陷：检查焊缝表面是否存在气孔、夹杂物、裂纹等缺陷，这些缺陷会对焊接结构的强度和密封性产生影响。
四、检验方法和标准1. 目视检查：通过肉眼观察焊缝表面，检查表面平整度、清洁度和几何形状等项目。
如果有明显的缺陷，可以进一步进行放大镜检查。
2. 放大镜检查：通过放大镜观察焊缝表面，对焊缝表面缺陷进行详细的检查和评估。
根据焊接规范和标准，确定缺陷的等级和接受标准。
3. 尺寸测量：使用尺子或者测量仪器测量焊缝的高度、宽度、间隙等，以确保其符合设计要求和规范要求。
五、缺陷等级和接受标准根据焊接规范和标准，焊缝表面缺陷可分为多个等级，包括一级（最严重）至五级（最轻微）。
不同焊接结构的缺陷等级和接受标准可能有所不同，需根据实际情况进行确定。
六、附件本所涉及的附件如下：1. 图表附件：包括焊接结构示意图、焊缝缺陷示意图等。
2. 检验记录表：用于记录焊缝外观质量检验结果。
七、法律名词及注释1. 建造法规：指国家对建造行业所制定的法律法规，包括《建筑法》、《建造工程施工合同管理办法》等。
2. 焊接规范：指国家对焊接工艺和质量的规范文件，如《焊接工艺规范》、《焊接接头验收标准》等。
焊缝外观质量验收标准及尺寸允许偏差
焊缝外观质 验收标准及尺 允许偏差1.依据 YB3301-2005中华人民共和 黑色冶金行业标准 制定本工程的角焊缝焊角尺 ，焊角高度Hf取0.6t1和1.52t中的大者，t1为腹板板厚，t2为翼缘板板厚 于埋弧焊 二氧化碳气体保护焊，焊角尺 可比计算值 小1mm，焊接H型钢的最小焊角高度规定为4mm 且用于连接板的平角焊一般为二氧化碳气体保护焊的焊缝测2.依据 JGJ81-2001建筑钢结构焊接技术规程 制定直角角焊缝厚度计算He，1 当间隙b 1.5时，He=0.7Hf,2 当间隙1.5<b 1.5时，He=0.7(Hf-b),综合 述公式得到角焊缝厚度计算He为0.42t1和1.052t之最大，t1为腹板板厚，t2为翼缘板板厚 用于龙门埋弧焊的船型焊的焊缝测说明 埋弧自动焊焊角尺 要求如 表 注明 单 为mm规格腹板板厚翼缘板板厚焊角高度Hf 角焊缝厚度He BH600*400*16*30 16 30 10 8BH500*400*14*2514 25 9 6根据 GB50205-2001 钢结构工程施工质 验收规范制定以 表表A.0.1一级 二级 级焊缝外观质 标准 ㎜项目允许偏差缺陷类型一级二级 级未焊满 指 足设计要求 允许0.2+0.02t，且1.00.2+0.04t，且 2.0100.0焊缝内缺陷总长 25.0根部收缩 允许 0.2+0.02t，且1.00.2+0.04t，且 2.0长度 限咬边 允许 0.05t，且 0.5 连续长度 100.0，且焊缝两侧咬边总长10%焊缝全长0.1t，且 1.0，长度 限弧坑裂纹 允许 允许允许存在个别长度 5.0的弧坑裂纹电弧擦伤 允许 允许允许存在个别电弧擦伤接头 良 允许缺口深度0.05t，且0.5缺口深度0.1t，且 1.01000.0焊缝 应超过1处表面夹渣 允许 允许深 0.2t 长 0.2t，且 20.0 表面气孔 允许 允许50.0焊缝长度内允许直径 0.4t，且 3.0的气孔2个，孔距6倍孔径注 表内t为连接较薄的板厚外观质 为 二级标准接焊缝及完全熔透组合焊缝尺 允许偏差应符合表A.0.2的规定表A.0.2 接焊缝及完全熔透组合焊缝尺 允许偏差 ㎜部分焊透组合焊缝和角焊缝外形尺 允许偏差应符合表A.0.3的规定表A.0.3部分焊透组合焊缝和角焊缝外形尺 允许偏差 ㎜。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
实用文档 钢结构焊接外观检验规范 1 下列符号适用于本文件。 a ：角焊缝的公称喉厚（角焊缝厚度）； b ：焊缝余高的宽度； d ：气孔的直径 h ：缺陷尺寸（高度或宽度）； s ：对接焊缝公称厚度（或在不完全焊透的场合下规定的熔透深度）； t ：壁厚或板厚；
K ：角焊缝的焊脚尺寸（在直角等腰三角形截面中K=2a） C ：焊缝宽度 2 焊缝分类及质量等级 2.1 焊缝分类 根据产品构件的受力情况以及重要性，把焊缝分为A、B、C、D 等四大类。具体分类见表1。 表1 焊缝分类 焊缝区分 焊缝类别 适用部位
焊缝类型 对接焊缝及角焊缝
A 承受动载、冲击载荷，直接影响产品的安全及可靠性，作为高强度结构件的焊缝 B 承受高压的焊缝 C 受力较大、影响产品外观质量或低压密封类焊缝
D 承载很小或不承载，不影响产品的安全及外观质量的焊缝
2.2 焊缝质量等级 焊缝外观质量检验要求表中所列项目，每个项目分三个等级：其中Ⅰ级为优秀，Ⅱ级为良好，Ⅲ级为合格。 3 焊缝外观质量检验规则 3.1 焊缝按对接焊缝和角接焊缝的外观质量要求分别进行检验。 4 焊缝外观质量检验项目和要求 对接焊缝见表2，角接焊缝见表3。 实用文档 表2 对接焊缝外观质量检验项目和要求 No. 项目 项目说明(图示) 质量等级 焊缝类型 A B C D 1 表面气孔 I 不允许 可视面不允许，非可视面允许单个小的气孔，气孔直径d≤0.25t≤1.5 II
III
2 表面夹渣 I 不允许 II 不允许 50 焊缝长度上,只允许单个夹渣,且直径不大于1/4板厚,最大不超过2(密封焊缝不允许夹渣) 50 焊缝长度上，只允许单个夹渣，且直径不大于1/4板厚，最大不超过3
III 不允许 50 焊缝长上，只允许单个夹渣,且直径不大于1/3板厚,最大不超过3(封焊缝不允许夹渣) 50 焊接长上，只允许单个夹渣，且直径不大于1/3板厚，最大不超过4 3 飞溅 沿焊缝方向100×50 中Φ1以上的飞溅数量 I 不允许 可视面不允许有飞溅，非可视面在100×50的范围内，Φ1 以上的飞溅数量不超过一个
II
III 4 裂纹 在焊缝金属及热影响区内的裂纹 I 不允许 II III 5 弧坑缩孔 I 不允许 II 不允许 ①0.5≤t≤3之间，弧坑深度h≤0.2δ； ②t≥3，弧坑深度a≤0.1h≤2 III
6 电弧擦伤 由于在坡口外引弧或起弧而造成焊缝邻近母材表面处局部损伤 I 不允许在焊缝接头的外面及母材表面 II 不允许在焊缝接头的外面及母材表面 局部出现应打磨，打磨后呈光滑过渡，打磨处的实际板厚不小于设计规定的最小值
III 局部出现应打磨，打磨后呈光滑过渡，打磨后实际板厚不小于设计规定的最小值 实用文档 7 焊缝成形 I 焊缝与母材圆滑过渡，焊波均匀、细密，接头匀直 II 焊缝与母材圆滑过渡，匀直，接头良好 III 焊缝与母材圆滑过渡，接头良好 8 焊缝余高 I h≤1+0.05b 允许局部超过 h≤1+0.1b h≤1+0.1b h≤1+0.15b
II h≤1+0.1b h≤1+0.1b 允许局部微小超过 h≤1+0.15b 允许局部微小超过 h≤1+0.2b 允许局部微小超过
III h≤1+0.15C h≤1+0.15b允许局部超过 h≤1.2+0.15b允许局部超过 h≤1+0.2b允许局部超过
9 未焊满及凹坑 I 不允许 h ＜0.2+0.02t≤0.6总长度不超过焊缝全场的15% II 不允许 h ＜0.2+0.03t≤0.5总长度不超过焊缝全长的10% h ＜0.2+0.04t≤1.0总长度不超过焊缝全长的15% III 不允许 h ＜0.2+0.04t≤1.0总长度不超过焊缝全长的15% h ＜0.2+0.06t≤1.5总长度不超过焊缝全长的20% 10 错边 ① 单面焊缝 ② 双面焊缝 I ① h≤0.10t≤0.5 h≤0.10t≤1 h≤0.10t≤1 h≤0.10t≤1.5 ② h≤0.10t≤1 h≤0.10t≤1.5 h≤0.10t≤2 h≤0.10≤2
II ① h≤0.10≤1.5 h≤0.10≤1.5 h≤0.15t≤1.5 h≤0.15t≤2 ② h≤0.10t≤2 h≤0.10t≤2 h≤0.15t≤3 h≤0.15t≤3 III ① h≤0.15t≤2 h≤0.15t≤2 h≤0.15t≤2 h≤0.15t≤3 ② h≤0.15t≤3 h≤0.15t≤3 h≤0.2t≤3 h≤0.2t≤4 实用文档 11 焊瘤 I 不允许 II 总长度不超过焊缝全长的5%，单个焊瘤深度h≤0.3 III 总长度不超过焊缝全长的10%以内，单个焊瘤深度不超过h≤0.3
12 咬边 I 不允许 不允许 h≤0.03t≤0.5总长度不超过焊缝全长的10% II h≤0.03t≤0.5总长度不超过焊缝全长的10% h≤0.03t≤0.5总长度不超过焊缝全长的15%
III h≤0.03t≤0.5总长度不超过焊缝全长的20% h≤0.03t≤0.5总长度不超过焊缝全长的20%
13 焊缝沿长度方向宽窄差 I 任意300 mm内：①C≤20，ΔC≤2.5； ②20＜C≤30，ΔC≤3； ③C＞30，ΔC≤4； 且在整个焊缝长度范围内不大于5 II
III 14 焊缝宽度尺寸偏差 C1为实际焊缝宽度， C为设计焊缝宽度 I ①C≤20，ΔC＝0~2； ②20＜C≤30，ΔC＝0~2.5； 14 ③C＞30，ΔC＝0~3 II
III ①C≤20，ΔC＝0~3； ②20＜C≤30，ΔC＝0~4； ③C＞30，ΔC＝0~5 15 焊缝边线直线度 f:任意300焊缝内,焊缝 边缘沿轴向的直线度 I f≤1.5 f≤2
II f≤2 f≤2.5 III f≤2.5 f≤3
16 焊缝表面凹凸 g为任意25焊缝长度范围内， 焊缝余高hmax–hmin 的差值 I g≤1 g≤1.5 II g≤1.5 g≤2 III g≤2 g≤2.5 实用文档 17 根部收缩（缩沟） I 不允许 不允许 不允许 不允许 II 不允许 h≤0.2+0.02t≤0.5，总长度不超过焊缝全长的10%，局部h≤0.6 h≤0.2+0.02t≤0.5，总长度不超过焊缝全长的10%，局部h≤0.8 h≤0.2+0.02t≤0.6，总长度不超过焊缝全长的10%，局17 部h≤1
III h≤0.2+0.02t≤0.6，总长度不超过焊缝全长的10% h≤0.2+0.04t≤0.8，总长度不超过焊全长的10%，局部h≤1 h≤0.2+0.04t≤0.8，总长度不超过焊缝全长的10%，局 部h≤1.2 h≤0.2+0.06t≤1，总长度不超过焊缝全长的10%，局部h≤1.5
18 未焊透 I 不允许 不允许 不允许 不允许 II 不允许 不允许 不允许 不可有可测出的连续缺陷，局部缺陷h≤0.05t≤1，总长度不超过焊缝全长的10% III 不允许 不允许 不可有可测出的连续缺陷，局部缺陷h≤0.1t≤1.5，总长度不超过焊缝全的10% 不可有可测出
的连续缺陷，局部缺陷h≤0.05t≤2，总长度不超过焊缝全长的10% 19 未融合 I 不允许 不允许 不允许 不允许
II 不允许 不允许 不允许 n≤0.4s≤4，总长度不超过焊缝全长的10% III 不允许 不允许 h≤0.4s≤4，总长度不超过焊缝全长的10% h≤0.4s≤4，总长度不超过焊缝全长的10% 实用文档 20 根部下榻 I h≤1+0.1b＜2 h≤1+0.2b＜3 h≤1+0.3b＜3 h≤1+0.1b＜3 II h≤1+0.2b＜3 h≤1+0.3b允许局部微小超出，但h＜3 h≤1+0.4b＜5 h≤1+0.2b＜4
III h≤1+0.3b＜4 h≤1+0.4b允许局部超过，但h＜4 h≤1+0.8b＜5 h≤1+0.6b＜5
表3 角接焊缝外观质量检验项目和要求 No. 项目 项目说明（图示） 质量等级 焊缝类型 A/B C D 1 焊缝超厚 角焊缝实际有效厚度过 大，a：设计要求厚度 I h≤1+0.1a≤3 h≤1+0.1a≤3 h≤1+0.15a≤3
II h≤1+0.15a≤3 h≤1+0.15a≤3 h≤1+0.2a≤3 III h≤1+0.15a≤4 h≤1+0.15a≤4 h≤1+0.2a≤4
2 焊缝减薄 角焊缝实际有效厚度不足，a：设计要求厚度 I 不允许 不允许 不允许 II 不允许 不允许 不允许 III 不允许 h≤0.3+0.035a≤1，总长度不超过焊缝全长的20% h≤0.3+0.035a≤1，总长度不超过焊缝全长的20%
3 凸度过大或凹度过大 I h≤1+0.06a≤3 h≤1+0.06a≤3 h≤1+0.06a≤3 II h≤1+0.10a≤3 h≤1+0.12a≤4 h≤1+0.15a≤4 III h≤1+0.15a≤3 h≤1+0.15a≤4 h≤1+0.20a≤5
