L 电梯电气装置安装检查记录 三
电梯整机安装质量检查记录
1
机房（机械设备间）及相关设备
制动装置
所有参与向制动轮或盘施加制动力的制动器机械部件应当分两组装设
电梯正常运行时，切断制动器电流至少应当用两个独立的电气装置来实现，当电梯停止时，如果其中一个接触器的主触点未打开，最迟到下一次运行方向改变时，应当防止电梯再运行
紧急操作
（1）手动紧急操作装置应当符合以下要求
机房地面高度不一并且相差大于0.5m时，应当设置楼梯或者台阶并且设置护栏
地面开口
机房地面上的开口应当尽可能小，位于井道上方的开口必须采用圈框，此圈框应当凸出地面至少50㎜
驱动主机
驱动主机工作时应当无异常噪音和振动
曳引轮外侧面应当涂成黄色
曳引轮轮槽不得有严重磨损
续表
序号
检验项目
检验内容及其规范标准要求
端部固定
悬挂钢丝绳绳端固定应当可靠，弹簧、螺母、开口销等连接部件无缺损。采用其他类型悬挂装置的，其端部固定应当符合制造单位的规定
补偿装置
补偿绳（链）端固定应当可靠
应当使用电气安全装置来检查补偿绳的最小张紧位置
当电梯的额定速度大于3.5m/s时，还应当设置补偿绳防跳装置，该装置动作时应当有一个电气安全装置使电梯驱动主机停止运转
出现笼状畸变、绳芯挤出、扭结、部分压扁、弯折
□断丝分散出现在整条钢丝绳，任何一个捻距内单股的断丝数大于四根
□断丝集中在钢丝绳某一部位或一股，一个捻距内断丝总数
□股数为6的钢丝绳，大于12根
□股数为8根的钢丝绳，大于16根
磨损后的钢丝绳直径小于钢丝绳公称直径的90%
公称直径㎜
实测直径㎜
采用其他类型悬挂装置的，悬挂装置的磨损、变形等应当不超过制造单位设定的报废指标
电梯工程施工资料编程范例C5

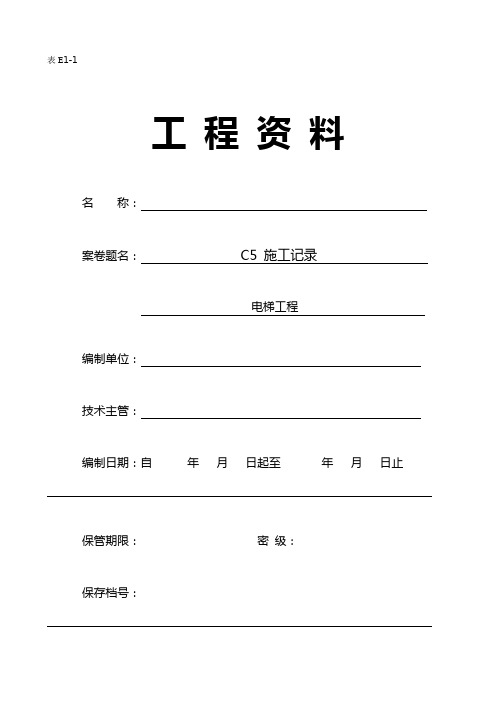

表E1-1
工程资料
名称：
案卷题名： C5 施工记录
电梯工程
编制单位：
技术主管：
编制日期：自年月日起至年月日止保管期限：密级：
保存档号：
共册第册
X X X 工程
C5-23
电梯承重梁、起重吊环埋设隐蔽工程检查记录
注: 本表适用于施工记录（C5）的编目。
内容
X X X 工程
C5-24
电梯钢丝绳头灌注隐蔽工程检查记录
注：本表适用于施工记录（C5）的编目
内容
X X X 工程
C5-25
电梯导轨、层门的支架、螺栓埋设隐蔽工程检查记录
注: 本表适用于施工记录（C5）的编目。
内容
X X X 工程
C5-26
电梯、电气装置安装检查记录（一）∽（三）
注: 本表适用于施工记录（C5）的编目。
内容
X X X 工程
C5-27
电梯机房、井道预检记录
注: 本表适用于施工记录（C5）的编目。
内容
X X X 工程
C5-28
自动扶梯、自动人行道安装与土建交接预检记录
注: 本表适用于施工记录（C5）的编目。
内容
X X X 工程
C5-29
自动扶梯、自动人行道的相邻区域检查记录
注: 本表适用于施工记录（C5）的编目。
内容
X X X 工程
C5-30
自动扶梯、自动人行道
电气装置检查记录（一）（二）
注: 本表适用于施工记录（C5）的编目。
内容
X X X 工程
C5-31
自动扶梯、自动人行道整机安装质量检查记录
注: 本表适用于施工记录（C5）的编目。
内容。
电梯电气装置安装工程质量平行检查记录表
监理单位（项目部）
年月日
电梯门系统安装工程质量平行检查记录表
090105□□
单位（子单位）工程名称
分部（子分部）工程名称
曳引式电梯安装
检查部位
层门
施工单位
中建总公司/上海建工SWFC总承包联合体项经部
项目经理
分包单位
分包项目经理
标准编号
GB50310-2002
施工质量验收规范的规定
检查评定记录
主
控项
目
必须提供的资料
技术资料
极级或踏板的型式试验报告复印件；
或胶带的断裂强度证明文件复印件
对公共交通型自动扶梯应有扶手带的断裂强度证书复印件
随机文件
土建布置图
产品出厂合格证
一
般项
目
1
随机文件还应提供
（1）装箱单
（2）安装、使用维护说明书
（3）动力和安全电路的电气原理图
2
设备零部件
应与装箱单内容相符
项目经理
分包单位
分包项目经理
标准编号
GB50310-2002
施工质量验收规范的规定
检查评定记录
主控
项目
1
玻璃轿壁扶手的设置
第4.6.1条
一
般
项
目
1
反绳轮应设防护装置
第4.6.2条
2
轿顶防护及警示规定
第4.6.3条
3
反绳和档绳装置
第4.7.1条
4
对重（平衡重）块安装
第4.7.2条
检查评定结果
专业监理工程师：年月日
主
控项
目
1
随机文件必须包括
（1）土建布置图
电梯安装过程检查记录
电梯安装过程检查记录电梯安装过程检查记录填写说明1.电梯安装过程检查结果由电梯安装班组班组长填写，经销商（安装服务商）项目经理复核检查结果。
电梯制造公司有权进行必要的抽样监督检查；2.对有数据要求的检查项应如实填写实测数据；对无数据要求的检查项，如符合要求应在确认栏内打“√”，如不符合要求则在确认栏内打“×”，不适用的划去（“/”）；3.检查人员负责跟进不符合项的整改，直至合格。
合格后，在相应项的“整改完成”栏内注明整改完成日期；4.经销商（安装服务商）项目经理复核后，在“复核签署”栏上签署姓名和复核日期；5.电梯调试以前，所有项目的检查结果必须符合要求，记录必须填写完整；6.本检查记录每台电梯一份，在完成所有签署后, 应存放在项目文件夹內, 以供随时查询，包括接受电梯制造公司的抽样监督检查。
安装过程检查相关记录1.安装用图纸(GAD)编号：_____________________版本: ________________________2.安装过程检查班组所用的测量工具：3.安装过程检查责任人接收井道及机房检查一、井道结构：[ ] 圈梁； [ ] 混凝土； [ ] 型钢。
二、导轨、地坎、门头支架固定梁（井道为混凝土结构时不适用）：三、土建测量：四、工地现场：开箱检查工地到货日期：(第一批) ______________________ (最后一批) _____________________开箱日期：________________ _____ 出厂编号/ 梯号：________________________开箱检查确认：□无问题；□存在以下问题。
情况描述：____________________________________________________________________ _________________________________________________________________________________ ___________________________________________________________________________________________ _______________________附注：1. 安装班组开箱检查时，如有问题存在，经销商项目经理必须在现场进行确认。
杂物电梯安装过程检查记录
当轿厢在最高位置时补偿链距底坑地面≯100mm
□符合□不符合□无此项
检查人员
班组长
质检员
自检人
签字
检查日期
年月日
年月日
年月日
对重装置、补偿绳安装检查记录
编号：FSJ/QP.09-02/08单位:mm
部件名称
检查项目
标准要求
检查结果
备注
对重装置
与桥厢最小间距
50mm
对重块
可靠紧固
检查日期
年月日
年月日
年月日
电气装置安装检查记录（一）
编号：FSJ/QP.09-02/10单位:mm
检查项目
检查内容及规范标准要求
检查结果
备注
主电源开关
位置在机房入口处，各台易识别，容量适当，距地面1.3-1.5m
不应切断与电梯有关的照明、通风、插座及报警电路
机房照明
与电梯电源分开，在机房入口处设开关，地面照度≮200 lx
不松动
固定式导靴
与导轨顶面间隙之和
2.5±1.5mm
左侧
上
右侧
上
下
下
弹性导靴
伸缩范围
同一水平面左右合共≯4 mm
左侧
上
右侧
上
下
下
滚轮导靴
压力均匀、不歪斜、中心一致
左侧
上
右侧
上
下
下
上下导靴
在同一垂直线上
不歪斜偏扭
左
右
对重
反绳轮
挡绳装置
齐全可靠
左
右
防护装置、润滑
下撞板
加装补偿墩
2—3个
安全栅栏
电梯电气装置接地电阻检测记录
可靠 ≯
可靠≯
，可靠 ≯
施工班组长
可靠≯
检查测试人员 安装单位检查评定结论
项目专业质量检查员：
年月日
监理(建设)单位 验收结论
专业监理工程师 (建设单位项目专业技术负责人)：
深圳市建设局、深圳市档案局监制
年月日
深圳市文档服务中心印制
扶梯(人行道)桁架
电控柜
层门系统
轿厢(含轿门)
底坑预留接地装置
引来主干电源PE线
电气线槽、导管、 箱、盒
开门电动机
轿厢风机电动机
制器
限速器
轿内、轿顶照明器具
扶梯(人行道)扶手 照明器具
扶梯(人行道)梳齿板 照明器具
机房、轿顶、底坑 插座
扶梯(人行道)机房 照明器具
设计(标准)要求
可靠≯ 4
可靠≯
专业工长(施工员)
454
电梯电气装置接地电阻检测记录
单位(子单位)工程名称
安装位置编号
天气情况：
00
0
GD2302037-09SZ 0 9
计量单位：Ω
晶宫装饰
检查(测试)日期 年 月 日
1
气温
℃ 相对湿度
﹪
部位(部件/元件)
保护接地
工作接地 防雷接地 重复接地 等电位接地
接地
机房预留总接地装置
驱动电动机
主机风机
驱动主机座(钢梁)
0相对湿度1部位部件元件保护接地工作接地防雷接地重复接地00可靠可靠气温可靠专业工长施工员施工班组长扶梯人行道机房照明器具机房轿顶底坑插座扶梯人行道梳齿板照明器具扶梯人行道扶手照明器具轿内轿顶照明器具限速器制动器轿厢风机电动机开门电动机电气线槽导管箱盒引来主干电源pe线底坑预留接地装置轿厢含轿门层门系统电控柜扶梯人行道桁架驱动主机座钢梁主机风机驱动电动机机房预留总接地装置等电位接地电梯电气装置接地电阻检测记录安装位置编号检查测试日期安装单位检查评定结论监理建设单位验收结论项目专业质量检查员
电梯安装过程质量检查记录
电梯安装过程质量检查记录项目名称: 合同编号: 电梯型号: 电梯编号: 安装班组:xxx电梯有限公司第1页共18页土建检测记录单(电梯)日期:设备开箱记录工程名称：合同编号:井道样板架垂线测量检查记录注：墙面基准线L由建筑商提供L=/mm （并联梯时测量）A. B. C. D. E. F. G. H的最小值如下：A = mmB = mmC = mmD = mmE = mmF = mmG = mm H = mm检查人员：—______ 日期：______ _____ 项目负责人复核：—_______ 日期：_________导轨垂直度安装过程质量检查记录说明：1、根据井道直线测量表测得数值，最终确定导轨安装位置。
参考GB1060-93电梯安装验收规范校正导轨。
2、定量项目应填写实测数据。
检查人员：日期：项目负责人复核：日期：电梯曳引机安装过程质量检查记录说明：1、根据GB10060-93电梯安装验收规范检查电梯机组的安装情况。
2、定期项目应填写实测数据。
3、定性项目合格则在相应的栏内打“J”，不合格则空白。
4、无此项目，则在相应栏内打“/”。
检查人员：日期：项目负责人复核：日期：电梯机房安装规范过程检查记录说明：1、根据GB10060-2011电梯安装验收规范检查电梯机房。
2、定期项目应填写实测数据。
3、定性项目合格则在相应的栏内打“J”，不合格则空白。
4、无此项目，则在相应栏内打“/”。
检查人员：日期：项目负责人复核：日期：电梯轿厢及附件安装过程质量检查记录说明：1、根据GB10060-93电梯安装验收规范检查轿厢极其附件的安装情况。
2、定期项目应填写实测数据。
3、定性项目合格则在相应的栏内打“J”，不合格则空白。
4、无此项目，则在相应栏内打“/”。
检查人员：日期：项目负责人复核：日期：电梯对重安装过程质量检查记录说明：1、根据GB10060-93电梯安装验收规范检查电梯对重的安装情况。
2、定期项目应填写实测数据。
电梯电气装置安装工程质量验收记录表(2)
电梯电气装置安装工程质量验收记录表(2)
电梯电气装置安装工程质量查收记录表
单位（子单位）工程名称
分部（子分部）工程名称查收部位
施工单位项目经理
分包单位分包项目经理
施工履行标准名称及编号
监理(建设)施工质量查收规范的规定施工单位检查评定记录单位查收记
录
主1电气设施接地第条
控
导体之间、导体对地之间绝
项
2第条
目缘电阻
1主电源开关不该切断的电路第条
一2机房和井道内配线第 4.10.4 条
般3导管、线槽敷设第条
项
应采纳黄绿相间的
目4接地支线色标
绝缘导线
5
控制柜（屏）的安装地点设计要求
专业工长（施工员）施工班组长
施工单位检查评定结果
项目专业质量检查员：年月日监理（建设）单位查收结论
专业监理工程师：
（建设单位项目专业技术负责人）：年月日。
电梯电气装置安装检测记录1
机械式选层器
位置合理、固定牢靠，钢带轮铅垂直偏差≯0.5
换速触头按电梯减速时间和平层距离调节
触头动作和接触均应可靠，接触后应有压缩余量
轿厢和井道传感器
安装位置应符合生产厂家技术要求
遮挡板与感应器两侧间隙一致，与端面距离符合生产厂家技术要求
层门召唤按纽（开
关）盒、指示灯
盒体牢固平正，盒口不应突出装饰墙面
面板安装后紧贴墙面，不得明显变形和歪斜
层门指示灯盒、召唤盒的安装位置偏差应符合有关的技术文件要求
并联电梯的召唤盒装在两梯中间位置
导线敷设
按生产厂家技术文件要求配线，还应符合相关电气标准规定
电力线路外皮颜色应符合：L —黄，L —绿，L —红，N—蓝
护套电缆和橡套电缆可明敷于井道或机房内，但不得在地面上明敷
各台电梯的供电电源应单独敷设或采取隔离措施
电线槽弯曲、导线受力处应加绝缘衬垫，垂直段和水平段均应可靠固定
电线管内导线总截面积≯管内将截面积40%
电线管内导线总截面积≯槽内净截面积60%
配线应绑扎整齐，接线编号齐全清晰，接线端子标识明显
线槽内应减少接头（难免的也应连接可靠，绝缘良好）
电梯电气装置安装检测记录（二）
竣—150—2
单位（子单位）
工程名称
安装位置
编号
检查（测试）日期
年月日
项目
检测内容及其标准要求
检测结果
金属软管
用于不易受机械损伤的分支线路，长度≯2m
不得损伤和松散，与箱、盒设备连接处使用专用接头可靠连接
安装平直，固定间距≯1m，端头固定≯0.1m
弯曲半径≮金属软管外径的4倍
L电梯主要功能检查试验记录(一)
L电梯主要功能检查试验记录(一)L电梯主要功能检查试验记录一、引言为了保证电梯正常运行，保护乘客的安全，电梯的定期检查非常重要。
电梯检查的内容包括外观检查、电气设施检查、力学性能检查、自动救援设备测试、使用周期测试等。
本文主要介绍L电梯的主要功能检查试验记录。
二、试验内容1. 检查电梯控制系统在电梯视觉区检查实时控制器的LED和显示器是否正常。
按电梯楼层按钮以检查电梯是否正确响应。
停在每个楼层，确保门正常打开和关闭。
再次按电梯内部楼层按钮，以确保控制器在所有情况下都起作用。
2. 检查门操作装置按下电梯门控的打开和关闭按钮，以检查门是否正常起作用。
最小清洗门轨迹并加油。
3. 检查感应器和安全装置摆动旗帜以检查灵敏度和导向横梁是否正确安装。
通过关闭装置以检查安全区域和邻近区域是否发出正确信号。
4. 检查紧急电源和救援设备检查紧急电源和电池充电情况。
按下紧急按钮，确保标准紧急救援方式（自救和救援）被正确激活。
5. 检查运行性能电梯的运行性能是检查其最重要的工作。
必须检查开关电梯和常规电梯，并对其进行加重测试。
6. 行车记录仪行车记录仪记录下电梯的运行状态，必须检查并清空。
三、结论在本次试验中，所有L电梯都能够通过试验，运行正常。
但是，我们还是要注意定期检查电梯，特别是电梯的主要功能。
如果发现任何问题，即使是小的问题也要及时解决。
因为即使小问题可能会导致严重后果。
要保证电梯能够正常工作，并保护乘客的安全。
四、参考文献1. 国家南方电网公司，电梯的检验方法，20202. 中华人民共和国产品质量法，20203. 电梯安全检查标准，2020。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
编 号
日 期
序号
17
安装单位
专业技术负责人
电梯电气装置安装检查记录(三)
L0304-3
工程名称
16电缆管、槽内无积水、污垢接线编号齐全清晰。保护线端子、电压220v以上的端子和主电源断开后仍带电超过50v的端子应有明显标记出入电线管、槽的电线应有护口或其他保护措施电缆槽拐弯、导线受力处应加绝缘衬垫，垂直部分应可靠固定签 字 栏检验项目导线敷设
绝缘电阻
建设(监理)单位
检验内容及其规范标准要求
应使用额定电压不低于500v的铜芯绝缘导线
电缆的绝缘或护套表面应有制造厂名、型号和电压的连续标志，标志应字迹
清楚，容易辨认且耐擦
动力线路与控制线路应隔离敷设，抗干扰线路按产品要求
如果不需使用工具就能将连接件或插接式装置拔出时，则应保证重新插入
时，绝不会插错
导体之间、导体对地之间应＞1000Ω/V。动力电路和电器安全装置电路应≮
0.5MΩ；控制回路和照明回路应≮0.25MΩ
电线管内导线总截面积≯管内净截面积的40％
电线槽内导线总截面积≯槽内净截面积的60％
配线应绑扎整齐，留备用线，其长度与箱、盒内最长的导线相同
线槽内应减少接头，接头冷压端子压接可靠，绝缘良好
专业质检员专业
全部电线接头、连接端子及连接器应设置于柜、盒内或为此目的而设置的屏
上
导线和电缆的保护外皮应完全进入开关和设备的壳体或应进入一个合适的封
闭装置中
字
栏
检查结果
专业工长
