隧道变形及其控制技术
盾构隧道变形监测与控制技术研究

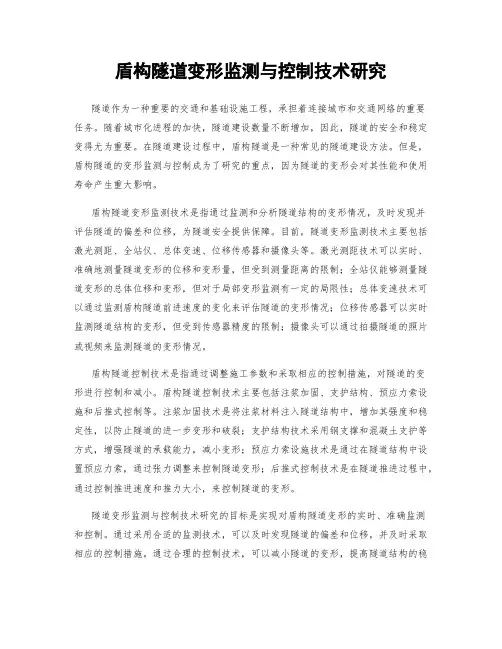

盾构隧道变形监测与控制技术研究隧道作为一种重要的交通和基础设施工程，承担着连接城市和交通网络的重要任务。
随着城市化进程的加快，隧道建设数量不断增加，因此，隧道的安全和稳定变得尤为重要。
在隧道建设过程中，盾构隧道是一种常见的隧道建设方法。
但是，盾构隧道的变形监测与控制成为了研究的重点，因为隧道的变形会对其性能和使用寿命产生重大影响。
盾构隧道变形监测技术是指通过监测和分析隧道结构的变形情况，及时发现并评估隧道的偏差和位移，为隧道安全提供保障。
目前，隧道变形监测技术主要包括激光测距、全站仪、总体变速、位移传感器和摄像头等。
激光测距技术可以实时、准确地测量隧道变形的位移和变形量，但受到测量距离的限制；全站仪能够测量隧道变形的总体位移和变形，但对于局部变形监测有一定的局限性；总体变速技术可以通过监测盾构隧道前进速度的变化来评估隧道的变形情况；位移传感器可以实时监测隧道结构的变形，但受到传感器精度的限制；摄像头可以通过拍摄隧道的照片或视频来监测隧道的变形情况。
盾构隧道控制技术是指通过调整施工参数和采取相应的控制措施，对隧道的变形进行控制和减小。
盾构隧道控制技术主要包括注浆加固、支护结构、预应力索设施和后推式控制等。
注浆加固技术是将注浆材料注入隧道结构中，增加其强度和稳定性，以防止隧道的进一步变形和破裂；支护结构技术采用钢支撑和混凝土支护等方式，增强隧道的承载能力，减小变形；预应力索设施技术是通过在隧道结构中设置预应力索，通过张力调整来控制隧道变形；后推式控制技术是在隧道推进过程中，通过控制推进速度和推力大小，来控制隧道的变形。
隧道变形监测与控制技术研究的目标是实现对盾构隧道变形的实时、准确监测和控制。
通过采用合适的监测技术，可以及时发现隧道的偏差和位移，并及时采取相应的控制措施。
通过合理的控制技术，可以减小隧道的变形，提高隧道结构的稳定性和使用寿命。
同时，隧道变形监测与控制技术的研究还可以为隧道建设提供技术基础和经验总结，为隧道工程的安全和稳定性提供可靠的保障。
诱发大坪山隧道大变形的地应力反算及大变形控制措施
诱发大坪山隧道大变形的地应力反算及大变形控制措施诱发大坪山隧道大变形的地应力反算及大变形控制措施导语：隧道工程是现代交通建设的重要组成部分，为了确保隧道的安全性和持久性，需要对地下地质条件进行深入分析和评估。
本文将探讨大坪山隧道在建设过程中所遇到的大变形问题，并介绍地应力反算和相应的大变形控制措施。
一、大坪山隧道简介大坪山隧道是位于中国某地的一条重要公路隧道，全长约10公里。
隧道地质条件较为复杂，主要为含水软弱地层，存在一定的地应力变化。
二、地应力反算的重要性地应力是指岩石或土体中受到的内部力的总和，主要包括水平地应力和垂直地应力。
在隧道工程中，地应力对隧道结构和周围环境的稳定性有着重要影响。
进行地应力反算是确保隧道安全的关键步骤。
1.地应力反算的方法地应力反算的方法有很多种，常用的包括现场测试法、观测法和数值模拟法。
现场测试法主要通过利用孔压仪等设备在现场进行力学参数的测量，从而间接推算地应力。
观测法则是通过对现场地下应力变化的观测和分析，来推算地应力的大小和分布情况。
数值模拟法则是基于已有的地质资料和力学参数，利用数值模型进行计算和分析，进而反算地应力。
2.地应力反算的意义地应力反算的意义在于帮助工程师们更好地了解隧道工程所处地质环境的特点和变化规律。
通过建立准确的地应力分布图，可以为隧道设计和施工提供可靠的依据，从而保证隧道的安全性和稳定性。
三、大变形控制措施的重要性大坪山隧道在建设过程中遇到了大变形问题，这给隧道的施工和使用带来了一定的风险。
制定适当的大变形控制措施是确保隧道持久性的必要步骤。
1.监测与预警系统在大坪山隧道的施工和使用过程中，安装监测与预警系统是必不可少的。
通过监测隧道周围的地下应力和位移变化，及时预警并采取相应的措施，可以有效控制大变形的发展，保证隧道的长期稳定性。
2.地质预报与钻探在隧道的规划和设计中，地质预报与钻探是必要的步骤。
通过对地下地质条件的详细调查和钻探，可以更准确地确定隧道所处地层的力学特性和地应力分布情况，为施工和使用阶段的变形控制提供重要参考。
高地应力软岩隧道大变形发生机理及控制技术研究
高地应力软岩隧道大变形发生机理及控制技
术研究
高地应力软岩隧道指的是处于高地应力环境下的软岩地层中开挖
的隧道。
由于所处的高地应力环境导致了软岩地层的高地应力状态，
因此开挖隧道时会导致地层变形和破坏，特别是隧道大变形。
因此，
对于这种隧道，需要研究其发生机理和控制技术。
隧道大变形的发生机理主要包括以下几个方面：
1. 地层原有结构的破坏：隧道开挖会破坏地层原有的结构，导致
地层松动和变形。
2. 地层的应力状态改变：隧道开挖会导致地层应力状态的改变，
特别是高应力地区的地层应力状态，从而引起地层的变形和破坏。
3. 近似于松散垫层的软岩：这种软岩原本就具有不易承受应力的
特点，因此在高应力环境下更加容易发生变形和破坏。
4. 地层水文特征：地下水会影响地层的应力状态和稳定性，因此
隧道开挖时需要考虑地下水的影响。
针对以上机理，可以采取以下控制技术：
1. 实施一定的支护措施：在隧道开挖时需要实施适当的支护措施，如喷锚、加固网等，以保证隧道的安全稳定。
2. 降低地层应力状态：采用降水、减载等措施来降低地层应力状态，从而减小隧道的变形和破坏。
3. 优化隧道设计方案：通过优化隧道设计方案，如采用浅埋式隧道、采用适当的半圆形、梯形等断面形式等，来减小隧道变形和破坏。
4. 做好隧道施工管理：严格控制隧道施工期间的工程质量和安全
管理，确保隧道的安全稳定。
综上所述，高地应力软岩隧道大变形的发生机理和控制技术是一
个综合性问题，需要对各种因素进行综合考虑，以保证隧道的安全稳定。
隧道围岩变形与稳定性监测与控制
隧道围岩变形与稳定性监测与控制隧道建设是现代交通和城市发展的重要组成部分。
然而，隧道建设面临的一个主要问题就是围岩变形与稳定性监测与控制。
隧道围岩的变形不仅会导致工程安全问题，还会对周围环境产生一定的影响。
因此，对隧道围岩的变形与稳定性进行监测和控制是极为重要的。
一、隧道围岩变形的原因隧道围岩的变形主要受到以下几个因素的影响：1. 地质条件：不同地质条件下的围岩变形方式各有不同。
例如，在软弱土层中，围岩的变形主要表现为挤压和侧壁塌落；而在岩石中，围岩的变形则主要表现为岩体的断裂和滑移。
2. 施工方式：隧道的施工方式对围岩变形有直接的影响。
开挖方式、开挖速度、支护方法等都会对围岩产生不同程度的影响。
3. 地下水位：地下水位对围岩变形有很大的影响。
水压的存在会使围岩产生渗透变形，增加围岩的稳定性问题。
二、隧道围岩变形与稳定性监测为了确保隧道工程的安全性，必须对隧道围岩的变形与稳定性进行监测和预警。
隧道围岩变形与稳定性监测主要包括以下几个方面：1. 地质勘探：通过地质勘探，了解地下水位、地层岩性、构造特征等信息，为后续的监测和控制提供基础数据。
2. 监测仪器：利用各种现代化仪器和传感器对围岩的变形进行实时监测。
常用的仪器有变形仪、应力计、位移传感器等。
3. 隧道测量：通过隧道测量，获取隧道围岩的变形参数和变形速度，以便及时发现和解决变形问题。
4. 数据分析：通过对监测数据的分析，了解围岩变形的规律和趋势，为隧道工程的调整和支护提供科学依据。
三、隧道围岩变形与稳定性控制隧道围岩的变形与稳定性控制主要包括以下几个方面：1. 合理的施工方式：根据不同地质条件和隧道类型，选择合理的施工方法。
例如，在薄层软土地区，可以采用液压掘进机等非开挖方法，降低围岩变形的风险。
2. 针对性的支护措施：根据不同岩体和地层的特点，采取对应的支护措施。
例如，在岩石地层中，可以采用锚杆支护、喷射混凝土衬砌等方式，提高围岩的稳定性。
《2024年隧道软弱围岩变形机制与控制技术研究》范文
《隧道软弱围岩变形机制与控制技术研究》篇一一、引言随着我国隧道建设技术的不断发展，面对复杂的岩体地质条件，尤其是软弱围岩地区，其围岩变形控制成为了一项极具挑战性的任务。
本论文以“隧道软弱围岩变形机制与控制技术”为研究对象，旨在深入探讨其变形机制，并研究有效的控制技术。
二、软弱围岩的变形机制1. 地质背景与软弱围岩特性软弱围岩通常指那些强度低、稳定性差的岩体，如泥岩、砂岩和破碎带等。
在隧道施工中，软弱围岩由于受到工程活动的影响，其内部应力场和边界条件发生变化，进而引发围岩的变形和破坏。
2. 变形机制分析软弱围岩的变形机制主要受两方面影响：一是围岩本身的物理力学性质，如强度、弹性模量等；二是工程活动引起的应力场变化。
在隧道开挖过程中，由于空间效应和应力重分布，软弱围岩容易发生剪切、挤压和隆起等变形。
三、控制技术研究1. 支护结构优化设计针对软弱围岩的变形特性，支护结构的设计至关重要。
通过优化支护结构的形式、材料和参数，如采用钢筋混凝土支护、钢拱架支护等，可有效提高支护结构的承载能力和稳定性。
同时，结合数值模拟和现场试验，对支护结构进行优化设计，确保其适应不同地质条件和施工需求。
2. 施工方法与技术改进针对软弱围岩的施工方法和技术进行改进，如采用分步开挖、预留变形量等施工方法，以减小对围岩的扰动和破坏。
同时，引入新型施工技术和设备，如盾构机、TBM等，提高施工效率和安全性。
3. 监测与反馈控制技术在隧道施工过程中，对围岩变形进行实时监测，通过监测数据反馈控制技术，及时调整支护结构和施工参数。
采用地质雷达、位移计等监测设备，对围岩的变形进行实时监测和预警，确保隧道施工安全。
四、案例分析以某隧道软弱围岩工程为例，通过应用上述控制技术，有效控制了围岩的变形和破坏。
在施工过程中，结合地质条件和施工需求，优化了支护结构设计、改进了施工方法和技术、并实施了严格的监测与反馈控制措施。
经过实践验证，该控制技术有效地提高了隧道施工的安全性和稳定性。
地铁隧道盾构施工的变形控制技术
地铁隧道盾构施工的变形控制技术地铁的建设一直是大都市发展的重要标志之一，而隧道盾构施工则是地铁建设中不可或缺的一项技术。
隧道盾构施工的目的是在最短时间内完成地铁隧道的开挖和施工，但这一过程中往往会面临变形控制的难题。
本文将探讨地铁隧道盾构施工的变形控制技术，并分析其在工程实践中的应用和挑战。
一、变形控制的重要性地铁隧道盾构施工中，变形控制是保证隧道施工质量和安全的关键。
隧道施工过程中的变形如果无法控制，可能会导致隧道的结构受损，甚至引发地面塌陷等严重后果。
因此，变形控制技术的运用变得尤为重要。
通过合理的变形控制措施，能够有效地减少隧道结构的变形，确保工程质量和安全。
二、隧道盾构施工的变形控制技术1. 地质勘探技术地质勘探是隧道盾构施工前的重要步骤。
通过使用地质雷达、地球物理方法等现代技术，工程人员可以对地层结构进行详细的检测和分析。
通过了解地层情况，可以选择合适的盾构机和地质处理方法，从而减少后期隧道变形的可能性。
2. 预应力技术预应力技术是常用的变形控制手段之一。
施工时，通过在结构体内注入预应力材料，使得结构体在受力的同时产生压应变。
预应力技术能够有效地消除结构的内部应力，减少变形，并提高隧道的整体强度和稳定性。
3. 管片连接技术在隧道盾构施工中，管片连接是一个重要的环节。
合理的管片连接技术可保证隧道的整体连续性和稳定性。
传统的管片连接方式包括钢筋焊接和耐久性内密封嵌缝，但这些方法需要繁杂的施工工序，并且可能存在焊接质量不达标等问题。
近年来，新型的无缝胶带连接技术逐渐应用于地铁隧道盾构施工中，通过使用特殊的胶带材料，能够实现快速、可靠的管片连接，从而有效地控制隧道的变形。
三、隧道盾构施工变形控制技术的应用和挑战地铁隧道盾构施工中的变形控制技术在实践中取得了显著的成效。
各种先进的技术手段的应用，使得地铁隧道的建设效率得到了大幅提升。
同时，也面临着一些挑战。
首先，隧道盾构施工的复杂性使得变形控制技术的应用存在一定的难度。
炭质泥岩隧道大变形控制及动态管理方法
炭质泥岩隧道大变形控制及动态管理方法
隧道施工中，如果遇到炭质泥岩这种地质情况，由于其具有高含水性和低稳定性，在隧道施工中会出现大变形，严重影响工程进度和安全。
因此，需要采取措施进行大变形控制和动态管理。
一、大变形控制方法
1. 采取合适的支护措施：针对炭质泥岩隧道的高含水性和低稳定性，应选择适当的支护形式，如道钢支撑、锚喷支护、网片喷锚支护等，以保证隧道壁体的稳定性和整体可靠性。
2. 加强地质勘探：在隧道施工前，应充分了解隧道周边的地质情况，采用适当的地质勘探方法，尽可能了解隧道周边炭质泥岩的分布范围和变形情况，为后续施工提供支撑措施。
3. 进行监测预警：在施工过程中应加强对隧道进度和炭质泥岩变形情况的监测，及时发现和预警炭质泥岩隧道变形的趋势和范围，及时采取补救措施，防止灾害事故的发生。
二、动态管理方法
1. 制定管理方案：在施工前，应制定完善的管理方案，根据隧道周边的地质情况和变形的趋势，制定相应的管理策略，提高对施工的控制力度。
2. 严格执行管理措施：制定好管理方案后，必须要加强管理力度，严格执行各项管理措施，及时发现和解决问题，维持隧道施工进展稳定。
3. 进行技术培训：为了有效地进行动态管理，需要对相关人员进行技术培训和管理培训，提高他们的技能和工作水平，增强他们的风险意识和应急处理能力。
综上所述，炭质泥岩隧道大变形控制及动态管理方法应针对具体情况，制定合理的施工方案和管理方案，加强监测预警，严格执行管理措施，并进行持续的技术培训，以保证隧道施工的进展和安全。
软岩偏压隧道开挖力学行为及变形控制技术
软岩偏压隧道开挖力学行为及变形控制技术隧道工程是地下工程中的重要组成部分，而软岩偏压隧道的开挖更是其中的一项技术难题。
软岩偏压隧道通常指的是岩石的强度较低，而岩层受到的地表压力较大，这种情况下开挖隧道容易引起岩体破坏和变形，给地下工程施工和隧道使用带来诸多不利影响。
如何控制软岩偏压隧道的开挖力学行为及变形成为了工程领域中的一项重要研究课题。
在软岩偏压隧道的开挖中，岩体损伤和岩溶开裂是不可避免的问题。
经常会出现隧道墙面塌落、隧道变形和沉降等问题。
为了有效控制软岩偏压隧道的这些不利影响，需要采取相应的变形控制技术。
引言部分：软岩偏压隧道开挖力学行为及变形控制技术一直是地下工程领域的研究热点。
隧道的开挖是一个复杂的过程，尤其是对于软岩偏压隧道来说，更是如此。
本文将从软岩偏压隧道的力学行为出发，探讨开挖过程中可能出现的岩体变形问题，并结合相关的变形控制技术进行分析和讨论，旨在为地下工程领域的研究和实践提供有益的参考。
一、软岩偏压隧道的力学行为1. 岩体的力学性质软岩偏压隧道的岩体通常受到地表压力的影响，岩石的强度较低，破裂和变形的倾向较大。
岩石的抗压强度和抗拉强度都较低，易发生破碎和变形。
2. 地表压力的作用软岩偏压隧道的地表压力较大，对隧道岩体的稳定性产生直接影响。
地表压力的增大会导致岩体受到较大的水平应力和垂直应力，从而加剧岩体的变形和破坏。
二、软岩偏压隧道的变形控制技术1. 预应力锚杆技术预应力锚杆技术是一种有效的软岩偏压隧道变形控制技术。
通过预应力锚杆的作用，可以在一定程度上改善软岩的抗拉性能，减小岩体的变形和破坏。
2. 地下压力水平控制技术在软岩偏压隧道的施工过程中，合理控制地下水位和压水平衡是很重要的。
通过地下压力水平控制技术，可以降低软岩偏压隧道岩体的渗透性，减小地下水对岩体的侵蚀和影响。
3. 结构加固技术软岩偏压隧道开挖后，通过结构加固技术对隧道进行加固和支护，可有效减小岩体的变形和破坏。
高地应力软岩隧道大变形控制技术
contents
目录
• 引言 • 高地应力软岩隧道变形机理分析 • 大变形控制技术措施 • 现场监测与信息化施工技术 • 工程案例分析与经验总结 • 结论与展望
01 引言
背景与意义
随着我国交通基础设施建设的不 断推进，高地应力软岩隧道建设
日益增多。
高地应力软岩隧道大变形问题已 成为制约隧道建设与安全运营的
化开挖方法、加强初期支护等手段，有效减小了隧道变形。
03
案例三
某水电站引水隧洞工程，在高地应力软岩区域采用双层初期支护和径向
注浆等技术措施，确保了隧洞的稳定性和安全性。
成功经验总结
重视地质勘察和超前地质预报
采取综合控制措施
准确掌握地质情况和变形特征，为制定合 理控制措施提供依据。
结合工程实际情况，采取多种控制措施相 结合的方法，如超前支护、注浆加固、优 化开挖方法等。
布置合理的监测点位
结合隧道地质条件和施工工况，在关键部位和变形敏感区域布置监 测点，确保监测数据的准确性和代表性。
监测数据采集与处理
实时采集数据
按照监测方案要求，定期对监测点进行数据采集，确保数据的及 时性和连续性。
数据处理与分析
对采集到的数据进行整理、分析和处理，提取有用的变形信息和趋 势，为隧道施工提供决策支持。
将隧道断面分成上下两个台阶进行开挖，先开挖上台阶并及时支 护，再开挖下台阶，保持围岩稳定。
支护结构设计与选型
初期支护结构设计
根据围岩级别和变形量大小，设计合理的初期支护结构形式和参数， 如喷射混凝土厚度、钢筋网片规格等。
钢拱架选型与布置
根据隧道断面形状和尺寸选择合适的钢拱架型号和间距，并进行合 理布置，形成有效的支护体系。
公路隧道软弱偏压大变形控制施工工法(2)
公路隧道软弱偏压大变形控制施工工法公路隧道软弱偏压大变形控制施工工法一、前言公路隧道施工中，遇到软弱地层和大变形难题是常见的挑战。
针对这一问题，经过多年实践和研究，发展出了公路隧道软弱偏压大变形控制施工工法。
该工法在解决软弱地层变形问题，提高隧道的施工质量和安全性方面具有重要意义。
二、工法特点该工法采用了一系列科学合理的技术措施，具有以下特点：1. 采用了柔性支护材料和主动支护结构，能够适应地层的变形和应力分布特点。
2. 工法灵活可调，能够根据实际情况做出相应调整，实现变形控制。
3. 结构设计合理，能够减少地表沉降，保护地理环境。
4. 施工过程中能够控制地下水位，减少水泥浆的流失，提高隧道支护的效果。
5. 采用了先进的监测技术，能够实时监测地层变形情况，调整施工参数。
三、适应范围该工法适用于软弱地层和大变形的公路隧道施工，能够有效地解决地层沉降、地下水位调控等问题，可广泛应用于各类隧道工程。
四、工艺原理该工法通过对施工工法与实际工程之间的联系进行分析和解释，以及采取的技术措施的分析，让读者了解该工法的理论依据和实际应用。
例如，在软弱地层施工中，通过对地下水位进行控制，采用柔性支护材料和主动支护结构，可以有效控制地层变形和降低地表沉降。
五、施工工艺该工法对施工过程的各个阶段进行详细的描述，包括勘察设计、洞穴开挖、支护施工、排水处理等细节。
通过详细的施工工艺描述，让读者了解施工过程中的每一个细节，并掌握实际操作技巧。
六、劳动组织对劳动组织进行说明，包括施工人员的组织结构、工作任务分配、安全培训等，确保施工过程的高效有序。
七、机具设备对该工法所需的机具设备进行详细介绍，包括特点、性能和使用方法。
例如，钻机、注浆设备、排水泵等，让读者了解这些机具设备的特点和使用方法。
八、质量控制该工法强调施工质量控制，对施工过程中的质量要求和控制方法进行详细介绍，包括材料选择、施工工艺控制、质量检验等，以确保施工过程中的质量达到设计要求。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
开挖
原始岩体
毛洞
支护 支护体系
时间 稳定洞室
•
与之相适应的力学过程如下
6
• 5、简单地说，这个 过程是动态的，其 力学状态的变化过 程，充分说明：隧 道施工也就是一个 应力释放与应力控 制的过程。应力释 放到什么程度？， 是可以通过一定的 人为的干涉手段加 以控制的。因此， 施工过程就是利用 和控制围岩动态变 形（应力）的过程 （图2）。认识这一 点是非常重要的。
14
三、影响隧道变形的基本因素
• 影响隧道变形的基本因素有两大类。即： 客观因素和外部因素。
15
1、客观因素（内在因素）
• 从前面的计算例中可以看出，影响开挖后 变形的两个客观因素就是初始地应力场和 围岩力学的、构造的特性。
16
• 1）初始地应力场 • 对初始地应力场的认识可以归纳如下。 • ·隧道初始地应力场是由重力应力场和构造
• 因此，认识和掌握围岩在开挖后是如何变形及其 变形的过程是非常重要的。
9
10
• 从图3、4可知，在计算条件下，从掌子面前方到掌子面后 方一定范围内的拱顶下沉分布规律，大致如下。
• 1）隧道开挖后在掌子面前方一定范围内（2a~5a）产生 了下沉，我们称之为“先行位移”；
• 2）在掌子面处，产生一定量的“初始位移”，此值与地 质条件关系密切，约为最终位移值的20～30％左右，这个 位移是开挖后瞬间发生的；
12
• 总之，从 计算和量 测中我们 可以得到 一个重要 认识，隧 道开挖后 的围岩变 形状态可 用图6的三 维图表示。
13
• 由上述各图可知，隧道开挖后隧道的变形 可分为掌子面前方的先行位移、掌子面位 移及掌子面后方的位移三种。这三种位移 是同时发生的。在复杂地形、地质条件下， 支护的主要目的就是要抑制这些位移的发 展，也就是抑制由这些位移引起的围岩松 弛。因此，对设计、施工来说就是要搞清 楚这三种位移（变形）的产生条件和发展 规律，并通过什么手段来控制其发展。
19
20
8
二、隧道变形过程及其类型
• 前面提到，隧道工程，归根结底，就是一个应力 释放和应力控制的问题。应力释放的直接后果， 就是引起周边围岩的变形和松弛。因此，应力控 制实质上就是控制围岩的变形和松弛。也就是说 如何在开挖和支护过程中，使围岩不松弛或少松 弛。这是隧道设计施工的主要原则。围岩松弛与 围岩变形直接相关。也就是说要想控制住围岩的 松弛，就要控制住围岩的变形。
应力场构成。 • 以目前的认识和技术水平看，初始地应力
场，多数认为按弹性的、重力的、静态的 应力场考虑。在埋深较浅，或者埋深很大 的条件下，可以不考虑构造应力场的影响。
17
• ·决定初始地应力场的关键是设定合理的侧压力系数。因 为地应力场的垂直应力分量，基本上都按上覆埋深的重量 考虑。而水平侧压力的大小则主要决定于侧压力系数。
• 从侧压力系数看，初始地应力场存在三种情况。即：侧压 力系数小于1，等于1及小于1三种情况。这三种情况的变 形模式是完全不同的，其模式的概念示于图7。
18
• ·实际上由于地壳运动的结果形成了各种形态的地质构造, 如层状、块状、断层、褶皱等，在这种情况下,围岩的初始 地应力场也有所变化。例如在背斜构造中，,由于岩层成拱 状分布,使上覆岩层重量向两翼传递,而直接处在背斜轴下 面的岩层则受到较小的应力，其垂直应力的变化，可能如 图8所示；而在被断裂分割的地质构造条件下，下窄上宽 的楔形围岩移动时,受到两侧岩块的夹制，因而使应力减小， 反之,下宽上窄的岩块,则受到附加荷载的作用，其垂直应 力分布可能如图9所示、处于正断层和逆断层的条件下， 水平应力会有很大差异，如图10所示。在不均质的层状围 岩中，对垂直应力的分布也有很大影响（图11）等等。总 之，大量的实测资料表明,地质构造形态改变了重力应力场 的初始状态,这在实际工作中有时是不容忽视的。
洞室结构体系=周围地质体（围岩）+支护构件 它是由天然的、具有固有的应力场、渗流场、 温度场的地质体和人工的支护构件构成的。这
与地面结构体系是完全不同的；
3
• 2、在这个结构体系中，周围地质体（围岩） 起着主导的作用。例如在充分稳定的地质 体（围岩）中，可以不需要任何结构意义 上的支护构件，而处于长期稳定的状态。 如一些天然洞穴的存在，人工修筑的无支 护构件的洞室（黄土窑洞、无支护坑道等） 等。就是需要支护的地质体（围岩），也 只是需要薄薄一层喷混凝土或者几根锚杆、 几榀钢架就可以使之成为稳定的结构，这 也说明，周围地质体是主要的承载体；
• 3）在掌子面后方，随掌子面的推进，产生不断增大的位 移，其特点是初期的位移速度很大，而后增长的速度逐渐 减缓，并趋于稳定。
• 这是处于一般围岩中的隧道变形的基本规律。
11
图5是一个随着掌子面推进的围岩位移测定例。在隧道拱顶上 方2m的位置设一个长50m的水平铝管，根据测定的弯曲应变 计算位移。
4
• 3、作为结构体系主体的地质体（围岩）， 的基本特征是具有极大的不确定性。我们 在设计、施工中遇到的许多不确定性问题 和现象也主要是由地质体（围岩）的不确 定性引起的。这也是我们在设计施工中面 对的最大难题；
5
• 4、从工程结构的角度看，这种结构体系的形成则是通过一定的施工 过程或者说是一定的力学过程来实现的.这个过程大体上可作如下表达 （图1）：
7
Байду номын сангаас
• 6、与地面结构体系截然不同的一点，就是 荷载的不确定性。这与地质体（围岩）的 不确定性直接相关，也与支护构件与围岩 的相互作用有关。因为支护构件上作用的 荷载大小及其分布是控制隧道变形结果的 反应，也是一个变数，也是不确定的。因 此给支护体系的设计带来了极大的困惑。 实际上，解决了应力释放和应力控制问题， 也就解决了荷载问题。
隧道变形及其控制技术
1
一、概述
• 众所周知,隧道施工的基本目的是在各类地 质体〈围岩〉中修筑为各种目的服务的、 长期稳定的洞室结构体系。
• 在隧道工程的设计、施工和运营中，我们 必须清楚地认识这种结构体系的特点。
2
一、隧道结构体系的特点
1、从结构角度看,这个结构体系是由周围地质 体（围岩）和各种支护结构构成的,即：
