芙蓉山隧道浅埋段变形控制的数值分析

总第１５期４
Ｈｉｈｙｇｗａｓ＆ＡｕｏｏｉｅｔｍｔｖＡｐｐｉａｉｎｌｃｔｏｓ
公路与汽运
２５２
芙蓉山隧道浅埋段变形控制的数值分析
王华，邓涛
（．交第四航务工程勘察设计院有限公司，东广州５０３；１中广１２０
采用三维有限差分软件，常用的上下台阶法和对
ＣＤ法对掘进过程中围岩的变形控制效果进行模拟计算，究隧道浅埋段安全可靠的施工方案，研为类似工程施工提供借鉴与参考。
１工程概况
韶关芙蓉山隧道是韶关大道工程中的一个重要控制节点，用独立双洞布置，洞三车道＋３ｍ宽采单
上下台阶法ＣＤ法
图３两种工法的施工步骤
数值模拟过程中，阶法施工工序为上台阶每台次开挖循环进尺１ｍ，然后施作拱顶初期支护；待上
台阶开挖１后进行下台阶开挖，０ｍ之后施作边墙、仰拱初期支护；、台阶前后间距控制在１上下０ｍ。本次模拟台阶法共六步工序。
ＣＤ法施工工序为左侧上分部先行开挖，次每开挖循环进尺为１ｍ，然后施作初期支护和中隔壁，
底部未考虑设置临时仰拱；左侧上分部开挖１待０ｍ后进行下分部开挖，次开挖循环进尺为１ｍ，每然后

浅谈地层空洞影响下城市隧道施工引起的地层变形规律及控制方法

浅谈地层空洞影响下城市隧道施工引起的地层变形规律及控制方法地层空洞是指在地下存在一定空间的洞穴或空腔，包括天然形成的洞穴，如溶洞、岩溶缝洞等，以及人工挖掘或开挖所形成的洞穴，如隧道、地下室等。

随着城市发展的需要，越来越多的城市隧道开始修建，地层空洞对城市隧道施工和运营都会产生一定影响。

地层空洞影响下城市隧道施工引起的地层变形规律如下：1.拱形效应：地层空洞的存在降低了周围土层的有效应力，导致土层产生弯曲和变形，形成拱形结构。

城市隧道施工的挖掘过程会破坏掉部分地层的拱形结构，从而引起地层的破坏和变形。

2.周围地层沉降：地下空洞的开挖会导致周围的地层发生沉降，造成地面的下沉和陷坑的形成。

城市隧道施工过程中，需要采取相应的支护措施来减小地层的沉降，防止地面的塌陷和坍塌。

3.周围地层裂缝：地层空洞的开挖会引起周围地层的应力重新分布，从而导致地层裂缝的形成。

这些裂缝会对城市隧道的施工和运营产生一定的影响，如渗水、漏水等问题。

为了控制地层变形，减小地层空洞对城市隧道施工的影响，需要采取以下措施：1.地质勘探和选择合适的隧道线路：在施工前，应对地下地质进行详细的勘探，选择合适的隧道线路。

合理规划隧道的深度和位置，以减小地层空洞对地下地质的影响。

2.支护结构设计：根据地下地质情况，设计合适的支护结构。

常用的支护方式包括钢支撑、水泥注浆、预应力锚杆等。

合理的支护结构可以有效地控制地层的变形。

3.施工监测：在隧道施工过程中，应进行实时的监测和测量。

通过监测数据的分析，可以及时发现地层变形的情况，并采取相应的措施进行调整和纠正。

4.灌浆加固：对于地下空洞周围的地层，可以采用灌浆加固的方法，填充空隙，增加地层的强度和稳定性，减小地层的变形。

总之，地层空洞对城市隧道施工会产生一定的影响，包括拱形效应、地层沉降和地层裂缝等。

为了控制地层变形，需要进行地质勘探和隧道线路的选择，设计合适的支护结构，进行施工监测，并采取灌浆加固等措施。

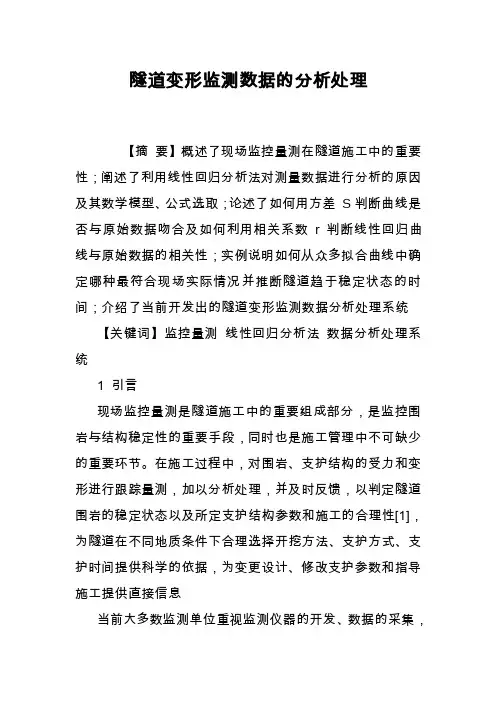

隧道变形监测数据的分析处理

隧道变形监测数据的分析处理【摘要】概述了现场监控量测在隧道施工中的重要性；阐述了利用线性回归分析法对测量数据进行分析的原因及其数学模型、公式选取；论述了如何用方差S判断曲线是否与原始数据吻合及如何利用相关系数r判断线性回归曲线与原始数据的相关性；实例说明如何从众多拟合曲线中确定哪种最符合现场实际情况并推断隧道趋于稳定状态的时间；介绍了当前开发出的隧道变形监测数据分析处理系统【关键词】监控量测线性回归分析法数据分析处理系统1 引言现场监控量测是隧道施工中的重要组成部分，是监控围岩与结构稳定性的重要手段，同时也是施工管理中不可缺少的重要环节。

在施工过程中，对围岩、支护结构的受力和变形进行跟踪量测，加以分析处理，并及时反馈，以判定隧道围岩的稳定状态以及所定支护结构参数和施工的合理性[1]，为隧道在不同地质条件下合理选择开挖方法、支护方式、支护时间提供科学的依据，为变更设计、修改支护参数和指导施工提供直接信息当前大多数监测单位重视监测仪器的开发、数据的采集，但却疏忽了量测数据的处理和反馈。

从目前国内隧道监控量测数据处理的现状来看，信息化水平较低，监测数据的处理、应用主要通过经验的、感性的认识，缺乏实用、高效的监控量测数据分析、处理技术，监测工作难以发挥真正的作用2 线性回归分析法2 1 荷载―变形之间关系的数学模型由于现场量测所得到的原始数据具有一定的离散性，其中包含着测量误差甚至测量失误，所以必须加以整理并进行系统的数学处理，才可以直接利用这样的数据。

这样既可以将同一测量断面的各种测量数据进行对比、印证，确认其可靠性，又可以探求出围岩变形或支护系统的受力随着时间变化规律、空间分布规律，判定其稳定状态线性回归分析法广泛应用于变形观测数据处理中的数理统计中，它是研究一个变量（因变量）与多个因子（自变量）之前非确定关系的最基本方法2.2 回归分析的公式选取由于现场量测所得到的原始数据具有一定的离散性，其中包含着测量误差甚至测量失误，所以必须加以整理并进行系统的数学处理，才可以直接利用这样的数据。

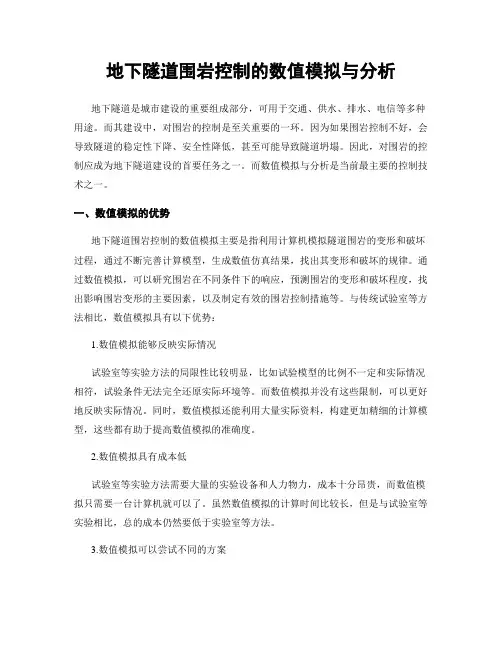

地下隧道围岩控制的数值模拟与分析
