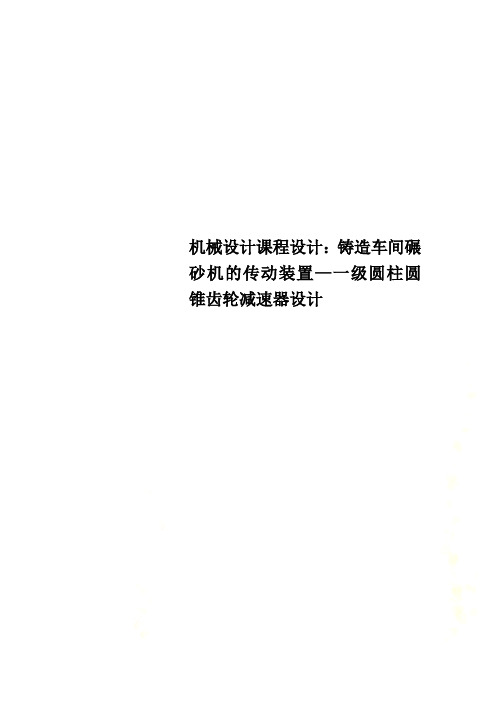

机械设计课程设计：铸造车间碾砂机的传动装置—一级圆柱圆锥齿轮减速器设计
机械设计课程设计：铸造车间碾砂机的传动装置—一级圆柱圆锥齿轮减速器设计目录一、课程设计任务书 ......................................................................................................................... - 2 -二、传动方案的拟定 ......................................................................................................................... - 1 -三、电动机的选择 ............................................................................................................................. - 2 -四、确定传动装置的有关的参数 ..................................................................................................... - 4 -五、传动零件的设计计算 ................................................................................................................. - 7 -六、轴的设计计算 ........................................................................................................................... - 21 -七、滚动轴承的选择及校核计算 ................................................................................................... - 28 -八、连接件的选择 ........................................................................................................................... - 31 -九、减速箱的附件选择 ................................................................................................................... - 34 -十、润滑及密封 ............................................................................................................................... - 37 -十一、减速箱的附件选择 ............................................................................................................... - 38 -十二、课程设计小结 ....................................................................................................................... - 41 -十三、参考资料 ............................................................................................................................... - 42 -一、课程设计任务书1、设计题目：设计铸造车间碾砂机的传动装置2、设计条件：使用寿命为8年，每日三班制工作，连续工作，单向转动。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
摘要 碾米就是借助旋转的碾辊使米粒与碾白室构件及米粒与米粒之间产生相互碰撞、摩擦及翻滚等运动，通过碾削及摩擦擦离等作用将米粒表皮部分或全部去除，使之成为符合预定质量要求的大米的加工过程。按碾辊材质的不同，碾米机可大致分为砂辊碾米机和铁辊碾米机。与铁辊碾米机相比，砂辊碾米机具有碰撞及翻滚等作用柔和以及碎米率低、电耗低、出米率高和生产效率高等优势。
关键词：碾米；碾米机；砂辊碾米机设计 2
ABSTRACT Rice Milling is made with the rotary grinding roller let rice and grinding the white room's components or rice and rice produce the collision,friction and rolling.It is by cutting and grinding or friction to remove part or all of a grain of rice epidermal, and then making it meet the intended quality requirements of the processing of rice.By different materials of grinding rollers,rice milling can be broadly divided into the sand roller rice milling and iron roller rice milling.Compared with the iron roller rice milling,the sand roller rice milling has the effect of collisions and rolling and the low broken rice rate,low power consumption,high white rice yield and high production efficiency.
Key words: rice milling；rice milling；sand roller rice milling design
3
目录 一、绪 论 ..................................................................................................................................................5 1.1碾米工业在国民经济中的作用和地位 ............................................................................ 5 1.2我国碾米工业的发展史 .................................................................................................... 5 1.3碾米工业的任务 ................................................................................................................. 5
二、碾米的基本原理及机型 ....................................................................................................................6 2.1碾米的基本原理 ................................................................................................................. 6 2.2碾米机的分类 ..................................................................................................................... 7
三、设计方案和参数选择 ...................................................................................................................... 10 3.1机型选择： ...................................................................................................................... 10 3.1.1立式碾米机的优缺点 .......................................................................................... 10 3.1.2卧式碾米机的优缺点 .......................................................................................... 10 3.2以下就开始选各种参数： .............................................................................................. 11 3.2.1 碾白压力 ........................................................................................................... 11 3.2.2 单位产量碾白运动面积 ................................................................................... 12 3.2.3 向心加速度 ....................................................................................................... 13
四、碾米机的结构设计 .......................................................................................................................... 15 4.1进料装置 .......................................................................................................................... 15 4.2碾白室 .............................................................................................................................. 18 4.3排料装置 .......................................................................................................................... 23 4.4传动部分 .......................................................................................................................... 24
五 、碾米机的操作与维护 .................................................................................................................... 32 5.1碾米机的操作调整 .......................................................................................................... 32 5.2碾米机的维护保养 .......................................................................................................... 34
六、参考文献 .......................................................................................................................................... 36 致谢 4 5
一、绪 论 1.1碾米工业在国民经济中的作用和地位 碾米工业是粮油工业的重要组成部分。我国稻谷产量占世界第一位，全国约有三分之二的人口以稻谷为主要食粮。稻谷含有大量淀粉，还含有脂肪、蛋白质、纤维素、钙、磷等无机物及各种维生素，是人们生活的必需品。稻谷加工后得到的副产品也有多种用途，如：稻壳可以做燃料、酿酒辅助材料、包装和保温填充料，以及生产稻壳板等，米糠可以酿酒、制造饴糖等。由此可见，碾米工业对保障供给，保证人民身体健康，提高人民生活水平，促进我国现代化建设，具有重要作用，在我国的国民经济中占有重要的地位。
1.2我国碾米工业的发展史 我国是历史悠久的农业国家，随着水稻生产的发展，在稻谷加工技术方面也积累了许多宝贵的经验。新石器时代我国就出现了农业，当时栽培的作物有稻、黍、稷等。在江苏无锡，浙江杭州、吴兴，安徽肥东，湖北京山、天门、武昌，河南渑池等市、县的新石器时代遗址中都发现了稻粒和稻壳，并发现了杵和石臼等工具。在明代宋应星著的《天工开物》中就总结了稻谷加工的经验，阐明了砻谷和碾米分开进行，而且还提出了谷糙分离的加工工序，充分说明了当时稻谷加工技术已经发展到了相当的水平。 我国稻谷加工技术虽然早有基础，但由于落后保守的封建社会制度，使得劳动人民受到残酷的压迫和剥削，他们的智慧得不到发挥，社会生产力得不到发展，稻谷加工技术一直停滞在手工作坊的落后状态。 新中国建立后，碾米工业在我国经济中的地位也发生了较大的变化，总产值和主要经济技术指标都有了较大的提高。在稻谷加工工艺和机械设备的研究，设计，制造方面都取得了显著的成绩。近年来，有关部门还对碾米设备进行了选型、定型、标准化、系列化和通用化工作，走向专业协作，实现定点生产，成套供应，为我国碾米工业赶超世界先进水平，实现现代化、规模化创造了条件。
