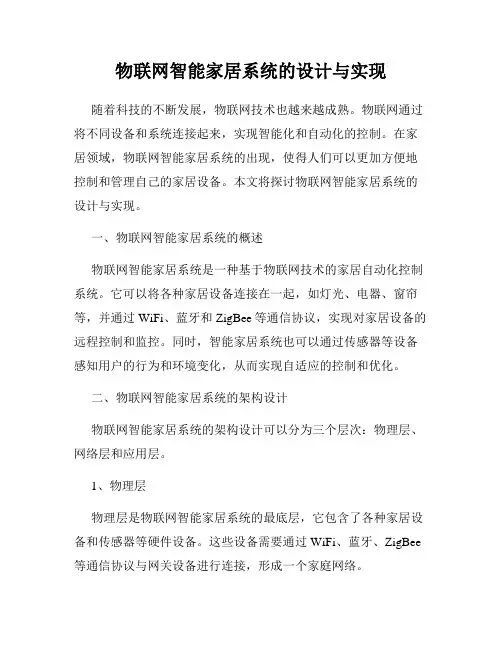

物联网智能家居系统的设计与实现
物联网智能家居系统的设计与实现随着科技的不断发展，物联网技术也越来越成熟。
物联网通过将不同设备和系统连接起来，实现智能化和自动化的控制。
在家居领域，物联网智能家居系统的出现，使得人们可以更加方便地控制和管理自己的家居设备。
本文将探讨物联网智能家居系统的设计与实现。
一、物联网智能家居系统的概述物联网智能家居系统是一种基于物联网技术的家居自动化控制系统。
它可以将各种家居设备连接在一起，如灯光、电器、窗帘等，并通过WiFi、蓝牙和ZigBee等通信协议，实现对家居设备的远程控制和监控。
同时，智能家居系统也可以通过传感器等设备感知用户的行为和环境变化，从而实现自适应的控制和优化。
二、物联网智能家居系统的架构设计物联网智能家居系统的架构设计可以分为三个层次：物理层、网络层和应用层。
1、物理层物理层是物联网智能家居系统的最底层，它包含了各种家居设备和传感器等硬件设备。
这些设备需要通过WiFi、蓝牙、ZigBee 等通信协议与网关设备进行连接，形成一个家庭网络。
2、网络层网络层是将各个物理设备通过通信协议进行连接的关键层。
在这一层，智能家居系统需要使用一些中间设备来进行连接，比如家庭路由器、网关设备等。
这些设备需要支持WiFi、蓝牙、ZigBee等通信协议，并能够将各个设备连接到物联网的云平台上。
3、应用层应用层是物联网智能家居系统的最高层，它包含了用户界面、数据处理和控制等功能。
在这一层，系统可以通过手机App、Web界面或语音控制等方式实现对物理层的控制和监控。
同时，应用层还需要对数据进行处理和分析，提供用户行为和环境变化的预测和自适应优化。
三、物联网智能家居系统的实现物联网智能家居系统的实现需要涉及多个方面，如传感器选择、通信协议选择、云平台选择、数据处理和软件设计等。
下面将从几个方面进行介绍。
1、物理设备的选择首先，需要根据系统的需求选择合适的物理设备。
比如，选择适配WiFi、蓝牙、ZigBee等通信协议的灯光、窗帘等家居设备和传感器，以便更好地实现设备间的互联和数据采集。
基于物联网技术的智能家居控制系统设计与实现
基于物联网技术的智能家居控制系统设计与实现随着科技的不断进步和物联网技术的发展，智能家居呈现出了越来越广泛的应用。
基于物联网技术的智能家居控制系统的设计和实现，不仅可以提升家居的智能化程度，使生活更加便捷，而且还可以提高家居的安全性和舒适度。
以下将结合实际应用，介绍智能家居控制系统的设计和实现。
一、智能家居控制系统的设计1.控制系统的架构智能家居控制需要考虑到各种智能设备的联动，因此在设计控制系统架构时需要考虑到设备的互联性。
通常，智能家居控制系统的架构采用分层架构，即将整个系统分为感知层、控制层和应用层。
感知层：感知层是智能家居控制系统中最基础的环节，负责感知家居设备的状态。
可以通过各种传感器（如温度传感器、湿度传感器等）来采集设备环境的数据，将其转化为数字信号并传输到控制层。
控制层：控制层在智能家居控制系统中充当了“大脑”的角色，负责对感知层采集到的数据进行分析处理，决定对设备进行何种控制操作。
控制层通常由中央控制器（如智能音箱、智能家居网关）和家庭服务器（如NAS）等构成。
应用层：应用层是智能家居控制系统的最上层，主要是实现用户与智能家居设备的交互。
用户可以通过应用层提供的手机App或者其他设备进行远程控制或者设置设备的使用规则等。
2.控制系统的实现技术（1）无线网络技术智能家居控制系统需要网络连接以实现信息的传输，常用的网络技术包括Wi-Fi、蓝牙、ZigBee等。
Wi-Fi作为一种常见的无线网络技术，具有速度快、稳定等特点，现如今几乎家家户户都有Wi-Fi网络。
在智能家居控制系统中，可以通过使用Wi-Fi智能插座、Wi-Fi开关等实现设备的智能化，以实现远程控制等功能。
另外，ZigBee是一种专门用于智能家居控制的无线通信协议，具有低功耗、低速率等优点，非常适用于智能家居领域。
（2）语音识别技术随着人工智能技术的发展，语音识别技术已经成为智能家居控制系统中不可或缺的一部分。
语音识别技术可以让用户通过语音进行设备控制和设置等操作，并且可以识别多种语言。
智能家居设计方案
NanJing University of Science & Technology《无线传感器网络技术》设计方案题目：基于ZigBee的智能家居设计学院：_______________ 自动化学院 __________________ 班级: ________________ 15级自动化3班______________ 学号: __________________ 1 1 5 1 1 0 001 0 89 _______________ 姓名：_____________________ 金威 _____________________ 任课老师：_________________ 黄成 _______________________基于ZigBee的智能家居设计姓名：金威学号：115110001089摘要随着物联网技术的发展，智能家居系统在人们的生活中应用越来越广泛。
相对于传统的智能家居系统，基于物联网技术的智能家居系统性能更优越，体现在布线灵活、成本低、可扩展性好等方面.本设计选用z i g Bee技术构建了智能家居无线通信网络，选定星型网络作为智能家居系统的拓扑结构。
其次运用三星公司的S3C 2440和Win CE 操作系统搭建了嵌入式智能家居网关，并对嵌入式智能家居网关进行了软、硬件设计.最后将嵌入式智能家居网关、智能手机、传感器节点组建了一个智能家居系统模型,经过一系列实验实现了以下功能：I .智能家居系统内部组网的实现。
2。
用户通过家居网关对智能家居系统进行现场监控。
3。
用户通过智能手机对智能家居系统进行远程监控。
第一章传感器网络结构1。
1家居传感网络简介智能家居传感网络是山分布在居住环境区域内的若干传感器节点组成，这些传感器节点通过无线技术构成自组织网络，其主要功能是感知、采集和处理网络所覆盖家居中感知对象的各种信息，如温度、气体等，并将节点感知的信息传输到智能家居网关，之后通过互联网或GPRS到达PC机或智能手机，并通过管理设备界面显示出来。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
智能家居系统网关设计
发表时间：
2018-07-23T15:35:01.467Z 来源：《科技新时代》2018年5期 作者： 孟亮
[导读] 本次研究设计了一类以ARM处理器为基础的S3C44B0与uCOS的无线家庭网关的软硬件系统。
安徽省通信产业服务有限公司器材贸易分公司
安徽 合肥 230001
摘要：过去，在对家庭网关设计过程中，以PC方案为基点，运行成本相对较高，且对计算机设备状态提出明确要求，故此为有效规避
上述缺陷，本次研究设计了一类以
ARM处理器为基础的S3C44B0与uCOS的无线家庭网关的软硬件系统。
关键词：智能家居系统；网关；设计措施；实现方法
智能家居系统作为一类形式多样的网络系统，其构建目的是对现代化家庭生活需求的迎合，可以被视为现代3G技术和传统家居系统相
整合的产物，将是家居信息化后续几年的发展趋向。智能家居网络主要由智能家居网关、外部网、安防设备等构成。当下以
PC方案为基点
的家庭网关设计成本高、并规定计算机长时间处于启动可通行状态，故此难以有效迎合普通用户的主观需求。而科学设计嵌入式智能家居
系统网关，能够借用浏览网页以及进行有关操作的方式，实现对家电的远程操控。
1
网关需求分析
网关系统的功能主要是在现场以及远程终端设备商体现出来，对家庭各个传感器的运行状态进行监控，在其出现异常时第一时间发出
报警信号。各传感器把各自采集的信息，经由射频模块的无线进程传导，发送至网关系统上，采用嵌入式微处理器对系统运行状态进行操
控，借助有线或无线方式把信息传输至远程终端设备或用户手机上。
2
系统软硬件结构设计
2.1
系统硬件结构
在对智能家居系统网关设计过程中，将S3C44B0作为主芯片，以太网卡控制器应用当下最典型的RTL8019，借用SPI接口的CC2500
射频芯片，和家庭无线自行组织网络实现射频通信，网关的作用是由外网
TCPIP协议至内网自组织网络协议的互换。系统硬件结构示意图
见图
1，在图中，1，2，……n代表的都是无线节点。
图1 系统硬件结构示意图
①CC2500芯片：CC2500是为一类运行成本相对较低的单片式2.4GHz，应用四线制的SPI和S3 C44 BO进行信息互动流通，硬件衔接
过程极为简洁。
CC2500作用是提供64 B的先进先出的FIFO硬堆栈，在数据信息发送与接受环节中，GD00引脚电平会产生变动，故此将其
和
S3C44B0的外部中断引脚衔接，进而产生外部中断行为[1]。在系统有传送无线数据信号的需求时，需将传送的数据信息采用SPI口整合
至
CC2500芯片上进而发送至FIFO内，与此同时将一个发送指令通过SPI口传递给CC2500，此时CC2500就顺利完成发送无线数据任务。
②以太网卡芯片：本系统在设计过程中采用了RTL8019AS 10 M ISA网卡芯片接入以太网。RTL8019AS为当下市面上性价比相对较高
的一类网卡芯片，和
NE200能够相互包容，软件移植过程中体现出良好性能；接口相对简单化，无需转换芯片，例如在对PCI - ISA桥、
S3C44B0
以及RTL8019的电路规划期间，过程相对简单，仅需衔接数据线、地址选通与中断等信号线。
2.2
系统软件设计
本系统软件在设计过程中，将uCOS和嵌人式TCPIP协议栈lwip设为应用程序的开发与运行平台。嵌人式无线网关负责接收由浏览器客
户端传递的请求信息，并对相关协议实施转换措施，并把这些控制信息加工制作成无线自组网络的数据帧格式，同时采用
CC2500射频模块
将控制信息经由自组织网络传导至目标家电上，进而实现对家电设备运行状态的远距离操控。在家电运行状态发生改变时，其就会通过自
组织网络将状态信息实时反馈至网关，若浏览器客户端提出查询咖啡机运行状态的申请时，网关就会将设备状态信息传输给浏览器客户
端。
网关在运行期间需执行两个任务，一是HTTP网络通信任务，其是和外网进行信息互动的形式；二是无线射频接收与发送任务，其软
件程序图见图
2，其职责在于和内部自组织网络进行信息流通与互动。
图2 CC2500射频通信程序图
嵌入式web的实现过程可作出如下概述：网页采用HTML格式，被存管在数据组内，在浏览器将相关请求信息传导至网关中时，网关
对该请求信号进行相应处理，继而以
HTML格式将数组发传输至浏览器，此时浏览器就开始对该段HTML进行解析，并产生一个页面，该页
面带有浏览器上可运行的所有操作。设计的新兴网关最大功能是对协议进行转换，衔接无线网关的是两类异构网络，并和外界互联网相连
通，在内和无线自组织网络进展性连接
[2]。欲要应用浏览页面对家庭电器进行操纵，把这些控制信息的帧转换成无线自组织网络的帧格式
是基础步骤，继而将无线帧格式转换成
1P帧格式，以实现采用网页呈现家电状态目标，这便是智能家居系统网关协议转换功能的实现过
程。
3
系统调试
3.1
动态刷新功能的实现
因为HTTP协议只有在一个浏览器发送请求信息才做出相应回应的协议，导致难以满足用户实时呈现家电状态信息存在较大难点，笔
者采用的应对方案是：在一客户端需动态呈现家电状态信息，就传递一个参数到网关，网关对其判断后采用
Iwip协议传送一段Java代码给
浏览器，该段代码的功能是促使浏览器每隔
1s就主动向浏览器做出相关请求，进而有效解除状态刷新不连贯的问题。
3.2
数个浏览器同时操纵一个设备的问题
若在同一时间点上，存在数个远程客户提出控制同一家电需求的情况，那么所有客户端均获得控制权限的概率为零，以防对家电控制
产生混乱现象。为应对上述难题，笔者认为可采用在客户端局部布设观看与操作两种权限的方式，只具备观看权限的用户，不具备对家电
运行状态操控的权限。也可以采用先访问权限最高的原则，仅赋予最先衔接上用户可操控的权限，后进客户只具备观看的权限，进而实现
有效规避家电设备操控冲突问题。
结束语：
本文对在对硬件设计中采用了CC2500射频模块，将Iwip网络协议顺利的植入进uCOS中，采用浏览网页同时进行有关操作的方式，实
现对家电的远程化操控以及家庭网络内部多种环境信息的实时监测。希望本文论述的内容，对智能家居系统网关设计方案的编制起到抛砖
引玉的作用。
参考文献：
[1]
于明涛,陈超,叶晓彤.面向智能家居中生理参数监测的安防系统网关设计[J].四川理工学院学报(自然科学版),2015,28(03):37-41.
[2]
刘磊.基于ARM的嵌入式无线智能家居系统多协议网关的设计与实现[J].黑龙江科技信息,2014(09):134.
