闭合电路欧姆定律(学案)

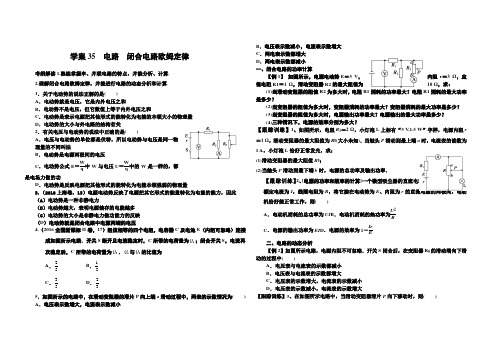

山东省菏泽市郓城第一中学2021高三上学期一轮复习物理学案35：《电路 闭合电路欧姆定律》
学案35 电路 闭合电路欧姆定律考纲解读1.熟练掌握串、并联电路的特点，并能分析、计算. 2.理解闭合电路欧姆定律，并能进行电路的动态分析和计算． 1．关于电动势的说法正解的是( ) A ．电动势就是电压，它是内外电压之和B ．电动势不是电压，但它数值上等于内外电压之和C ．电动势是表示电源把其他形式的能转化为电能的本领大小的物理量D ．电动势的大小与外电路的结构有关2．有关电压与电动势的说法中正确的是( )A ．电压与电动势的单位都是伏特，所以电动势与电压是同一物理量的不同叫法B ．电动势是电源两极间的电压C ．电动势公式E ＝W q 中W 与电压U ＝Wq中的W 是一样的，都是电场力做的功D ．电动势是反映电源把其他形式的能转化为电能本领强弱的物理量3.（2016上海卷，13）电源电动势反映了电源把其它形式的能量转化为电能的能力，因此 （A ）电动势是一种非静电力（B ）电动势越大，表明电源储存的电能越多 （C ）电动势的大小是非静电力做功能力的反映 （D ）电动势就是闭合电路中电源两端的电压4.（2016全国新课标II 卷，17）阻值相等的四个电阻，电容器C 及电池E （内阻可忽略）连接成如图所示电路．开关S 断开且电流稳定时，C 所带的电荷量为1Q ；闭合开关S ，电流再次稳定后，C 所带的电荷量为2Q ．1Q 与2Q 的比值为 A ．25B ．12C ．35D ．235．如图所示的电路中，在滑动变阻器的滑片P 向上端a 滑动过程中，两表的示数情况为( ) A ．电压表示数增大，电流表示数减小B ．电压表示数减小，电流表示数增大C ．两电表示数都增大D ．两电表示数都减小 一、闭合电路的功率计算【例1】 如图所示，电源电动势E ＝3 V ，内阻r ＝3 Ω，定值电阻R1＝1 Ω，滑动变阻器R2的最大阻值为10 Ω，求：(1)当滑动变阻器的阻值R2为多大时，电阻R1消耗的功率最大？电阻R1消耗的最大功率是多少？(2)当变阻器的阻值为多大时，变阻器消耗的功率最大？变阻器消耗的最大功率是多少？ (3)当变阻器的阻值为多大时，电源输出功率最大？电源输出的最大功率是多少？ (4)三种情况下，电源的效率分别为多大？【跟踪训练】1、如图所示，电阻R 1＝2 Ω，小灯泡L 上标有“3 V ,1.5 W ”字样，电源内阻r＝1 Ω，滑动变阻器的最大阻值为R 0(大小未知)．当触头P 滑动到最上端a 时，电流表的读数为1 A ，小灯泡L 恰好正常发光，求： (1)滑动变阻器的最大阻值R 0；(2)当触头P 滑动到最下端b 时，电源的总功率及输出功率．【跟踪训练】2、[电源的功率和效率的计算]一个微型吸尘器的直流电动机的额定电压为U ，额定电流为I ，线圈电阻为R ，将它接在电动势为E 、内阻为r 的直流电源的两极间，电动机恰好能正常工作，则( )A ．电动机消耗的总功率为UIB ．电动机消耗的热功率为U 2RC ．电源的输出功率为EID ．电源的效率为1－IrE二、电路的动态分析【例2】如图所示电路，电源内阻不可忽略．开关S 闭合后，在变阻器R 0的滑动端向下滑动的过程中( )A ．电压表与电流表的示数都减小B ．电压表与电流表的示数都增大C ．电压表的示数增大，电流表的示数减小D ．电压表的示数减小，电流表的示数增大【跟踪训练】3、在如图所示电路中，当滑动变阻器滑片P 向下移动时，则( )A．A灯变亮、B灯变亮、C灯变亮B．A灯变亮、B灯变亮、C灯变暗C．A灯变亮、B灯变暗、C灯变暗D．A灯变亮、B灯变暗、C灯变亮三、电路故障的分析方法电路故障一般是短路或断路，常见的情况有：导线断芯，灯泡断丝、灯座短路、变阻器内部断路、接触不良等现象．检查故障的基本方法有两种：1．电压表检测方法：如果电压表示数为0，说明电压表上无电流通过，则可能在并联路段之外有断路，或并联路段内有短路．如果电压表有示数，说明电压表上有电流通过，则在并联路段之外无断路，或并联路段内无短路．2．用多用电表的欧姆挡检测要对检测的电路切断电源，逐一使元件脱离原电路(或对某段电路检测)后测量是通路还是断路便可找到故障所在．【例3】(广东理科基础高考)用电压表检查如图所示电路中的故障，测得U ad＝5.0 V，U cd＝0 V，U bc＝0 V，U ab＝5.0 V，则此故障可能是()A．L断路B．R断路C．R′断路D．S断路【跟踪训练】5、如图是某同学连接的实验实物图，A、B灯都不亮，他采用下列两种方法进行故障检查．(1)应用多用电表的直流挡进行检查，选择开关置于10 V挡．该同学测试结果如表1所示，在测试a、b间直流电压时，红表笔应接触________(填a或b)．根据测试结果，可判定故障是________．A．灯A短路B．灯B短路C．cd段断路D．df段断路(2)将开关断开，再选择欧姆挡测试，测量结果如表2所示，那么检查出的故障是()A．灯A断路B．灯B短路C．灯A、B都断路D．d、e间导线断路四两种U－I图线的比较与应用例4如图11所示为两电源的U－I图象，则下列说法正确的是()A．电源①的电动势和内阻均比电源②大B．当外接相同的电阻时，两电源的输出功率可能相等C ．当外接同样的电阻时，两电源的效率可能相等D．不论外接多大的相同电阻，电源①的输出功率总比电源②的输出功率大【跟踪训练】6、如图12所示，直线A为电源a的路端电压与电流的关系图象；直线B为电源b的路端电压与电流的关系图象；直线C为一个电阻R的两端电压与电流的关系图象．如果将这个电阻R分别接到a、b两电源上，那么有()A．R接到a电源上，电源的效率较高图12B．R接到b电源上，电源的输出功率较大C．R接到a电源上，电源的输出功率较大，但电源效率较低D．R接到b电源上，电阻的发热功率和电源的效率都较高高考题组表2测试点指针偏转情况c、dd、ee、f表1测试点电压示数a、b 有示数b、c 有示数c、d 无示数d、f 有示数1．(2014·上海单科·17)直流电路如图15所示，在滑动变阻器的 滑片P 向右移动时，电源的( ) A ．总功率一定减小 B ．效率一定增大图15 C ．内部损耗功率一定减小 D ．输出功率一定先增大后减小2．如图16所示电路，电源内阻不可忽略．开关S 闭合后，在变阻器R 0的滑动端向下滑动的过程中( )A ．电压表与电流表的示数都减小B ．电压表与电流表的示数都增大C ．电压表的示数增大，电流表的示数减小D ．电压表的示数减小，电流表的示数增大 3．如图17所示，E 为内阻不能忽略的电池，R 1、R 2、R 3为定值电阻，S 0、S 为开关，与分别为电压表 与电流表．初始时S 0与S 均闭合，现将S 断开，则( ) A.的读数变大，的读数变小 B.的读数变大，的读数变大 C.的读数变小，的读数变小 D.的读数变小，的读数变大4．(2014课标全国·19)电源的效率η定义为外电路电阻消耗 的功率与电源的总功率之比．在测电源电动势和内阻的实验 中得到的实验图线如图18所示，图中U 为路端电压，I 为干 路电流，a 、b 为图线上的两点，相应状态下电源的效率分别 为ηa 、ηb .由图可知ηa 、ηb 的值分别为( ) A.34、14B.13、23 C.12、12 D.23、13【基础演练】1.（2016上海卷18）如图所示电路中，电源内阻忽略不计。
《闭合电路欧姆定律》教案
《闭合电路欧姆定律》教案一、教学目标：1．明白电源内阻及其电动势概念，把握闭合电路欧姆定律及其应用2．明白路端电压与负载的关系3．能判定电源断路和短路两种情形下的路端电压二、教学重难点：电动势概念的明白得，闭合电路欧姆定律的明白得和应用三、教学过程：1．复习焦耳定律，明白灯泡通电发热的缘故。
问题1：手机在使用过程中，或给手机电池充电，电池什么缘故会发热？提出电源内电阻概念，并给出内电路，外电路，闭合电路概念。
问题2:右图a中是一个闭合电路，在外电路中，沿电流方向，外电路电压减低，在内电路中，沿电流方向，内电路电压是升高依旧降低？问题3：假如电源是一节电压1.5V电池,灯泡电阻R=5Ω，电池内阻r=1Ω,灯泡两端电压是多少？提示学生将a 图等效为b 图，进行分析。
2．引入新课：1）提出电动势概念，路端电压概念。
引导学生分析：a）电池正负极之间，电源的内阻中也有电流，沿电流方向电势降低。
b）化学电池电动势形成缘故（化学作用把正电荷从电势低处移到电势高处,化学能转化为电能），说明电池电动势是由电池本身决定的与外电路无关。
2）闭合电路欧姆定律的推导问题4: 电路中电池化学能转化为的电能有多少？类比电场力移动电荷做功，引导学生得出电池化学反应在t时刻移动电荷做功：W=Eq=EIt问题5:电路中电能转化什么缘故能？是多少？引导学生利用焦耳定律得出Q= I2Rt+ I2rt由能量守恒定律：EIt =I2Rt+ I2rt即E =IR+ Ir=U外+U内或I=E/(R +r)得出闭合电路欧姆定律：闭合电路中的电流跟电源的电动势成正比，跟内、外电路的电阻之和成反比。
3）路端电压与负载的关系讨论：依照闭合电路欧姆定律，当负载（外电阻）增加时，电路中电流如何变化？路端电压如何变化？结论：当外电阻增大时，路端电压增大；当外电阻减小时，端电压减小。
播放视频验证讨论结果。
依照上面结论摸索：在闭合电路中，当外电阻等于零时，会发生什么现象？现在路端电压是多少？当电路断开时，现在路端电压是多少？3．课堂练习：1.关于电动势及闭合电路欧姆定律，下列说法正确的是( )A．电源电动势越大，电源所能提供的电能就越多B．电源电动势等于路端电压C．外电路的电阻越大，路端电压就越大D．路端电压增大时，电源的输出功率可能减小2．太阳能电池由许多片电池板组成．某电池板开路电压是800 mV，短路电流为40 mA，若将该电池板与阻值为20 Ω的电阻器连成一闭合电路，则它的路端电压是( )A．0.10 V B．0.20 V C．0.30 V D．0.40 V3．如右图所示电路中，电源电动势E＝9 V、内阻r＝3 Ω，R＝15 Ω，下列说法中正确的是( )A．当S断开时，UAC＝9 VB．当S闭合时，UAC＝9 VC．当S闭合时，UAB＝7.5 V，UBC＝0D．当S断开时，UAB＝0，UBC＝04.在下图的闭合电路中，当滑片P向右移动时，两电表读数的变化是( )A．变大，变大B．变小，变大C．变大，变小D．变小，变小。
高中物理第二章恒定电流7闭合电路的欧姆定律学案3_1
闭合电路的欧姆定律目标导航思维脉图1.了解内电路、外电路，知道电动势与内、外电压的关系。
(物理观念）2。
掌握闭合电路的欧姆定律并会进行有关计算。
（物理观念)3.会用闭合电路的欧姆定律分析路端电压与负载的关系，培养逻辑思维能力（科学思维)4.会从公式和图象两个角度分析路端电压U与电流I的关系,培养用图象法表述和分析图象问题的能力。
（科学探究）必备知识·自主学习一、闭合电路的欧姆定律1.闭合电路的组成(1)闭合电路是指由电源和用电器及导线组成的完整的电路。
(2）内电路:如图所示，电源内部的电路叫内电路，电源的电阻叫内电阻。
(3)外电路:电源外部的电路叫外电路，外电路的电阻称为外电阻.2。
闭合电路的欧姆定律（1）内容：闭合电路的电流跟电源的电动势成正比，跟内、外电路的电阻之和成反比。
（2）表达式:I=。
（3)适用条件:外电路为纯电阻电路。
二、路端电压与负载的关系1。
路端电压与外电阻的关系：U外=E-U内=E-r.结论:（1）R增大→U外增大；(2）外电路断路时U外=E;(3)外电路短路时U外=0。
2.路端电压与电流的关系（1）公式：U外=E-Ir。
(2)图象(U-I图象):如图所示是一条倾斜的直线,该直线与纵轴交点的坐标表示电动势E，斜率的绝对值表示电源内阻r。
（1）电动势越大,闭合电路的电流就越大。
（×)(2)电源的内阻越大，闭合电路的电流就越小.(×）(3）电源一定时，负载电阻越大,电流越小。
(√)（4）电源发生短路时,电流为无穷大.（×）(5）外电路断路时，电源两端的电压就是电源电动势.（×)关键能力·合作学习知识点一闭合电路的欧姆定律角度1闭合电路的欧姆定律的表达式表达式物理意义适用条件I=电流与电源电动势成正比，与电路总电阻成反比纯电阻电路E=I(R+r)①E=U外+Ir②E=U外+U内③电源电动势在数值上等于电路中内、外电压之和①式适用于纯电阻电路;②③式普遍适用EIt=I2Rt+I2 rt④W=W外+W 内⑤电源提供的总能量等于内、外电路中电能转化为其他形式的能的总和④式适用于纯电阻电路，⑤式普遍适用【典例1】如图所示的电路中,当开关S接a点时,标有“4 V,8 W”的小灯泡L正常发光，当开关S接b点时,通过电阻R的电流为1 A，这时电阻R两端的电压为5 V。
闭合电路欧姆定律教案
《闭合电路欧姆定律》学案一、教学目标（一）知识与技能1．理解电动势的定义，知道电源的电动势等于电源没有接入电路时两极间的电压。
2．知道电源的电动势等于内、外电路上电势降落之和。
3．理解闭合电路欧姆定律及其公式，并能熟练地用来解决有关的电路问题。
4．理解路端电压随电流（或外电阻）关系的公式表达，并能用来分析、计算有关问题。
（二）过程与方法1．通过电源未接入和接入电路时，其两端电压的不同引入新课，激发学生求知的热情，培养学生善于思考和发现的精神。
2．通过研究路端电压与电流的关系公式，培养学生应用数学工具解决物理学问题的能力。
3．通过利用闭合电路欧姆定律解决一些简单的实际问题，培养学生运用物理知识解决实际问题的能力。
（三）情感态度与价值观1．通过自主学习和定理推导增强学生的求知欲和学习兴趣，体会物理学研究的科学性。
2．通过分析路端电压与电流（外电阻）的关系，培养学生严谨的科学态度。
二、教学重点：1、掌握闭合电路欧姆定律的内容；2、路端电压和电流（或外阻）的关系，及其图像的物理意义。
三、教学难点：1、理解电动势的概念；2、理解路端电压和电流（或外阻）的关系。
四、教学方法：利用启发、讲授、实验分析等方法。
复习案1.电流形成的原因。
这一过程中做功情况如何，电势如何变化2.电源的作用是什么？①从电荷运动角度②从能量转化角度3.电源电动势的物理意义和定义式。
4.欧姆定律5.焦耳定律预习案1.什么是闭合电路2.内电路、电阻、内电压电源内部的电路叫 ，内电路的电阻叫 ，当电路中有电流通过时，内电路两端的电压叫 ，用U 内表示。
3.外电路、路端电压电源外部的电路叫 ，外电路两端的电压习惯上叫 ，也叫 用U 外表示。
导学案一.闭合电路欧姆定律的推导1.设电源是一个化学电池，电池的正极和负极附近分别存在着化学反应层，在这两个地方，沿电流方向电势跃升。
用立体图形形象的讲解电流在流动过程中，在外、内电路中电势的变化。
2.分三部分考虑整个电路中的能量转化①在时间t 内，外电路中电流做功产生的热为②在时间t 内，内电路中电流做功产生的热为R③设两反应层的电动势之和为E，则时间t内非静电力做的功为讨论：三者之间的关系，理论基础是什么结论所以EIt=整理得 E= 即 I=常用变式讨论：闭合电路欧姆定律的实用范围(提示：可以从定律的假设情景和推导过程入手)二.讨论路端电压与负载的关系1.实验演示初步讨论得到结论2.根据公式理论推导根据 U=E-Ir I=E/（R+r）外当R增大时，根据可知电流I 。
闭合电路欧姆定律教学设计
闭合电路欧姆定律教学设计闭合电路欧姆定律教学设计1一、教材分析1、地位和作用《闭合电路欧姆定律》是高中物理第十五章《恒定电流》的第四节内容，是__的重点，也是整个电学部分的一个重点。
本节内容是在学生学习了“欧姆定律”、“电功”等内容之后编排的，是分析和理解部分电路和全电路的交汇点。
本节内容在教材中具有承上启下的作用，既是前面所学知识的巩固和深化，又为后继内容的学习做出了铺垫。
2、重点和难点重点：闭合电路欧姆定律的内容及其理解难点：电动势的概念；路端电压与负载的关系3、教学目标根据教学大纲、教材内容和学生的认知特点，确定如下的教学目标：（1）知识目标：知道电动势的概念；知道电源的电动势等于外电压和内电压之和；理解闭合电路欧姆定律及其公式，并能熟练地用来解决有关的电路问题；理解路端电压与负载的关系，知道这种关系的公式表达和图像表达，并能用来分析、计算有关问题；理解闭合电路的功率表达式，理解闭合电路中能量的转化。
（2）能力目标培养学生观察、分析、解决问题的能力。
（3）科学思维品质目标通过教学示范作用，培养学生实验探索和科学推理的物理思维品质，由此进一步认识物理思维方法；通过能力训练，培养学生创造性地学习的思维品质，能够变换、创设问题，从中理性地体会物理思维方法。
二、教学方法1、对“电动势”采用“类比”方法，并配以多媒体模拟分析，使学生的认识从感性上升到理性。
2、对“路端电压与负载的关系”，可采用“设疑——猜测——实验——分析——结论”的研究方法，以完成本环节的内容及从实验现象到理论总结，从实验技能到科学推理的教学任务。
3、讲练结合式：结合本节内容，给出相应的练习，随时发现学生的错误，并引导分析其错误原因，把教师的主导作用与学生的主体作用结合起来，巩固强化有关知识。
三、教学程序设计1、指导思想根据教材特点和教学目标设计，教学中以了解、学习研究物理问题的方法为基础，掌握知识为中心，培养能力为主线，突出重点，突破难点为宗旨设计教学程序。
闭合电路的欧姆定律教案
闭合电路的欧姆定律教案
【老师用】
一、欧姆定律
欧姆定律是物理和电子学中最基本的定律之一，它最初被发现由德国物理学家欧姆（G. Ohm）在1827年发表了这一定律：一个定容量的介质中，流过电流与压力（电压）之间的比值始终保持不变，称为欧姆定律。
物理表述为：电阻R和通过改R上流过电流I之间的比率V/I （即电压VI之比）是一定的常量。
欧姆定律表述为：电流与电压之间的比值是一定的常量，即电阻R是不变的，它的数学表达式为：V=IR，其中V为电压（伏特），I为电流（安培），R为电阻（欧姆）。
二、用欧姆定律求解闭合电路
在闭合的电路中，电流成为经过电源、电阻和导线的任意路径上的总和，即I=I1+I2+I3+…+In。
假设在电路中有n段导线，用欧姆定律可计算出：
V=R1I1+R2I2+R3I3+…+RnIn
V=RI
I=V/R
综上可知，在闭合电路中，通过电阻R的电流I为电压和电阻之比，即I=V/R， R为所有电阻的总和，V是给定电压值，故可推导出：电路中的电流是给定电压和总电阻值之比。
§2.7 闭合电路的欧姆定律2 学案
千淘万漉虽辛苦，吹尽狂沙始到金。
放弃时间的人，时间也放弃他。
——莎士比亚§2.7 闭合电路的欧姆定律（二） 同步导学案【学习目标】1.能够推导出闭合电路欧姆定律及公式，知道电源的电动势等于内、外电路上电势降落之和；2.熟练应用闭合电路欧姆定律解决有关的电路问题；3.理解路段电压与负载的关系。
【自主学习】1．关于全电路欧姆定律的动态应用全电路欧姆定律之中的动态分析的具体步骤大体如下：(1)判断动态源及动态源总电阻的变化．进而判断闭合电路总电阻的变化情况． (2)依据rR EI +=，判断闭合电路干路电流的变化情况． (3)依据U=E-Ir ，判断外电路电压(路端电压)的变化情况．(4)依据分压、分流原理判断动态部分的物理量的变化． 2．关于电源的功率问题(1)如图7—2所示，电阻Rr ，则：电源消耗的总功率用P 总=______求解；电源的输出功率用P 出=________求解； 电源的内耗功率用P 耗=________求解． 定值电阻的发热功率亦可用P R =I 2R电源的效率为100⨯=总出P Pη%值得注意的是，若外电路是纯电阻电路，部分电路的欧姆定律适用：P=I 2R=U 2／R ．电源的输出功率P 外=UI=I 2R=U 2／R ．同样能量守恒的方程也就有：EI=UI+I 2r 或EI=I 2R+I 2r ,或EI=U 2/R+I 2r 。
若外电路是非纯电阻电路，能量守恒方程只有：EI=IU+I 2r .(2)电源的输出功率的变化：①当∣R 一r ∣越大，电源的输出功率P 出越______；∣R-r ∣越小,电源的输出功率 P 出越___________．②当∣R —r ∣=0时，即R=r 时．电源的输出功率最大为rE P 42=出.【问题探究】①讨论当外电路总电阻R 变化时，路端电压与内压分别如何变化________________________________________________________________________________ ②R →∞（外电路断路）时：I=_______________，U 内=__________，U 外=_______________。
闭合电路学案
<>导学案 课前预习案
一、 电动势E 1. 电源：电源是一种能够不断地把其他形式的能量转变为电能的装置 2. 电动势的数值：在数值上等于没有接入外电路时两极间的电压 3. 单位：伏特4. 物理意义：是描述电源把其他形式的能量转化为电能本领的物理量 5. 电动势与电压的区别： 电动势：在电源内部移动单位正电荷非静电力做的工 电压：在电路中移动单位正电荷电场力做的工
6.说明：电动势由电源内部结构决定 二、 闭合电路的欧姆定律 1. 闭合电路 <1）外电路：电源外部的电路，包括用电器和导线等， <2）内电路：电源内部的电路，如发电机的线圈、电池的溶液等 <3）外阻(R>：外电路的电阻 内阻(r>：内电路的电阻 2. 电动势和内、外电压之间的关系 1）在闭合电路中，电源的电动势等于内、外电压之和即E=U＋U 2）闭合电路欧姆定律 内容：闭合电路中的电流跟电源的电动势成正比，跟整个电路的电阻成反比 公式：或者 适用条件：纯电阻电路 3路端电压跟负载的关系 1) 路端电压：外电路两端的电压 2）关系式：U=E-Ir a．短路时：R=0，U=0 b．断路时：R→∞，U→E 讨论：1．纵截距的物理意义 <2）关系式：EI=U外I+U内I 电源的输出功率：P=I2R 的输出功率最大？）。 课内探究 探究1 闭合电路欧姆定律 例1．如图所示电路中，R1=14Ω，+=9Ω，当开关S切换到位置1时，电流表的读数为；I1=0.2A，当开关S切换到位置2时，I2=0.3A。求：电源的电动势和内电阻。b5E2RGbCAP 解：根据闭合电路欧姆定律可列出方程 E= I1R1+ I1 r E= I2R2+I2r 代入数值解得r=1Ω E=3V 探究2 电源 电动势 1. 关于电源，下列说法中正确的是< A ） A. 电源可将其它形式的能量转化为电能 B. 在电源内部只有其它形式的能量转化为电能 C. 在电源内部，依靠电场力将自由电子从电源负极搬到正极 D. 电源就是产生电荷的装置 2. 关于电动势，以下说法中正确的是< BC ） A. 电源的电动势等于电源两极间的电势差 B. 用电压表直接测量电源两极间的电压，测得的数值总小于电源电动势的数值 C. 电源电动势的数值等于电路中通过1C的电荷时，电源提供的电能 D. 电动势就是路端电压 探究3 1.电动势为2V的电源与一个阻值为9Ω的电阻构成闭和回路，测得电源两端电压为1.8V，求电源的内电阻 解读：画出如图15－16的电路图，U外＝1.8V由E＝U外＋U内得U内＝0.2V，I＝U外/R＝0.2A，r＝U内/I＝1Ω．p1EanqFDPw 2.如图所示，电源的总功率为40W，输出功率为37.6W，R1= 4Ω，R2= 6Ω，r= 0.6Ω。试求：电源电动势ε、电阻R3的值、外电阻改变时电源最大输出功率DXDiTa9E3d 解读：电源的功率P=Iε= 40W，输出功率P出=37.6W P内= P－P出= 40－37.6=2.4W，P内= I2 r，I=2A。 ε=， 电路改画后，如下图所示。外电阻R为R2、R1并联后，再与R3串联的总电阻。R外=R12+R3，R12 =2.4Ω，R3=7.0Ω。RTCrpUDGiT 拓展提升 1. 如图所示电路中，当电阻R由2Ω改为6Ω时，电流强度减小为原来的一半，则电源的内电阻为< B ）5PCzVD7HxA A. 1Ω B. 2Ω C. 3Ω D. 4Ω
第八章 第2讲 闭合电路欧姆定律及其应用 —2021高中物理一轮复习学案
第2讲 闭合电路欧姆定律及其应用ZHI SHI SHU LI ZI CE GONG GU ,知识梳理·自测巩固知识点1 电源的电动势和内阻 1．电动势(1)电源：电源是通过非静电力做功把其他形式的能转化成电势能的装置。
(2)电动势：非静电力搬运电荷所做的功与搬运的电荷量的比值，E ＝Wq ，单位：V 。
(3)电动势的物理含义：电动势表示电源把其他形式的能转化成电势能本领的大小，在数值上等于电源没有接入电路时两极间的电压。
2．内阻：电源内部也是由导体组成的，也有电阻r ，叫作电源的内阻，它是电源的另一重要参数。
知识点2 闭合电路的欧姆定律 1．闭合电路的欧姆定律 (1)内容闭合电路里的电流跟电源的电动势成正比，跟内、外电阻之和成反比。
(2)公式①I ＝E R ＋r (只适用于纯电阻电路)；②E ＝U 外＋Ir (适用于所有电路)。
2．路端电压与外电阻的关系 一般情况U ＝IR ＝E R ＋r·R ＝E1＋r R ，当R 增大时，U 增大特殊情况(1)当外电路断路时，I ＝0，U ＝E(2)当外电路短路时，I 短＝Er，U ＝0(2)最简单的闭合回路如图所示，推导出电源的输出功率的表达式？并求出电源的最大输出功率？[答案] (1)U －I 图象斜率的绝对值表示内阻，若横轴从0开始，纵轴截距表示电动势。
(2)P 出＝I 2R ＝E 2(R ＋r )2·R ＝E 2(R －r )2＋4Rr， 当R ＝r 时，P 出max ＝E 24r 。
思维诊断：(1)电动势的方向即为电源内部电流的方向，由电源负极指向正极，电动势为矢量。
( × )(2)电源的重要参数是电动势和内阻。
电动势由电源中非静电力的特性决定，与电源的体积无关，与外电路无关。
( √ )(3)闭合电路中外电阻越大，路端电压越大。
( √ ) (4)外电阻越大，电源的输出功率越大。
( × ) (5)电源的输出功率越大，电源的效率越高。
欧姆定律优秀教学设计（通用10篇）
欧姆定律优秀教学设计（通用10篇）欧姆定律优秀教学设计篇1教材分析欧姆定律是电学中的基本定律，是进一步学习电学知识和分析电路的基础，是本章的重点。
本次课的逻辑性、理论性很强，重点是学生要通过自己的实验得出欧姆定律，最关键的是两个方面：一个是实验方法，另一个就是欧姆定律。
欧姆定律的含义主要是学生在实验的过程中逐渐理解，而且定律的形式很简单，所以是重点而不是难点。
学生对实验方法的掌握既是重点也是难点，这个实验难度比较大，主要在实验的设计、数据的记录以及数据的分析方面。
由于实验的难度比较大，学生出现错误的可能性也比较大，所以实验的评估和交流也比较重要。
这些方面都需要教师的引导和协助，所以这次课采用启发式综合教学法。
教学目标知识与技能①使学生会同时使用电压表和电流表测量一段导体两端的电压和其中的电流。
②通过实验认识电流、电压和电阻的关系。
③会观察、收集实验中的数据并对数据进行分析。
过程与方法①根据已有的知识猜测未知的知识。
②经历欧姆定律的发现过程并掌握实验的思路、方法。
③能对自己的实验结果进行评估，找到成功和失败的原因。
情感、态度与价值观①让学生用联系的观点看待周围的事物并能设计实验方案证实自己的猜测。
②培养学生大胆猜想，小心求证，形成严谨的科学精神。
重点与难点重点：掌握实验方法；理解欧姆定律。
难点：设计实验过程；实验数据的分析；实验结果的评估。
教学方法启发式综合教学法。
教学准备教具：投影仪、投影片。
学具：电源、开关、导线、定值电阻（5Ω、10Ω）、滑动变阻器、电压表和电流表。
板书设计已学的电学物理量：电流I、电压U、电阻R。
猜测三者之间的关系：I=UR、I=U/R、I=U—R、……实验所需器材：电源、开关、导线、电阻、电流表、电压表、滑动变阻器。
实验电路图：见图—10记录表格：结论：（欧姆定律）教学设计教师活动学生活动说明复习提问①我们学过的电学部分的物理量有哪些？②他们之间有联系吗？③一段导体两端的电压越高，通过它的电流如何变化？当导体的电阻越大，通过它的电流如何变化？学生以举手的形式回答问题，并将自己的想法写在学案上。
