初中聚焦2020中考物理知识点基础演练——专题四十四：电功率(答案解析)
中考物理知识点专题总结—电功率(考前必看)
中考物理知识点专题总结—电功率（考前必看）一、思维导图二、知识点总结知识点一：电功1.电功：电流通过某段电路所做的功叫电功。
2．电流做功的实质：电流做功过程，实际就是电能转化为其他形式的能（消耗电能）的过程；电流做多少功，就有多少电能转化为其他形式的能，也就消耗了多少电能。
3.电流做功的形式：电流通过各种用电器使其转动、发热、发光、发声等都是电流做功的表现。
4．规定电流在某段电路上所做的功，等于这段电路两端的电压，电路中的电流和通电时间的乘积。
5．电功公式：Pt UIt W ==（适用于所有电路）；对于纯电阻电路可推导出：RtI t RU UIt W 22===（1）串联电路：2121R R W W =；（2）并联电路：1221R R W W =；（3）在任何情况下，在一定时间所做的总功n W W W W ⋅⋅⋅++=21。
6．电功单位：在国际单位制中，电功单位是焦耳（J ）；常用单位还有度（kwh ），1度=1千瓦时=1kWh=3.6×106J ；“1度”的规定：1kw 的用电器工作1h 消耗的电能。
知识点二：电能表电功的测量1.电能表：是测量用户用电器在某一段时间内所做电功（某一段时间内消耗电能）的仪器。
2.电能表上“220V 、5A 、3000R/kW·h”等字样，分别表示：电能表额定电压是220V ；允许通过的最大电流是5A ；每消耗一度电电能表转盘转3000转。
3.读数时：①最后一位有红色标记的数字表示小数点后一位；②电能表前后两次读数之差，就是这段时间内用电的度数。
知识点三：电功率1．电功率：电流在单位时间内所做的功。
2．电功率物理意义：表示电流做功快慢的物理量。
3．电功率公式：t W UI P ==（适用于所有电路），推导公式：RU R I P 22==（适用于纯电阻电路）。
（1）串联电路中2121R R P P =；（2）并联电路中：1221R R P P =；（3）无论用电器串联或并联，计算总功率常用公式P=P 1+P 2+…P n 。
2020中考人教版物理一轮复习实验专题：测量小灯泡的电功率-全国(含答案)
测量小灯泡的电功率1、小明同学利用电流表和电阻箱测量小灯泡的功率，设计并接了如图甲所示的实物电路。
（1）为了保护电路，闭合开关S1前，应将滑片P移到动变阻器的（“A”或“B”）端。
（2）闭合开关S1，将单刀双掷开关S2扳向“1”，调节滑动变阻器调节电阻箱的阻值使电流表的示数为I1，如图乙所示，I1= A；（3）将开关S2扳向“2”，保待滑动变阻器的阻值不变，调节滑动变阻箱的阻值R，使电流表的示数仍为I1，此时R=5Ω；则步骤（2）中小灯泡的电阻R1= Ω，测量小灯泡电阻的方法是（选填“控制变量法”或“等效替代法”）；（4）步骤（2）小灯泡的实际功率P1= W；（5）若小灯泡的额定电流为I0=2I1，以下关于灯泡额定功率P0与实际功率P1的数值关系，你认为最有可能的是。
A．P0=2P1 B．P0=3P1 C．P0=4P1 D．P0=5P12、在测量小灯泡额定功率的实验中，所用电源由两节新干电池串联组成，小灯泡上标有“2.5V”字样（小灯泡额定功率约为08W）（1）小明同学实验时连接的电路如图甲，如果他闭合开关，将会观察到：电压表的示数约为 V，电流表的示数约为 A，小灯泡的发光情况为（远填“正常发光”、“亮度较暗”或“不发光”）。
（2）小华在小明连接的电路中只改变了某根导线一端的接点位置，电路就能测量小灯泡额定功率。
改接好电路后，小明同学移动滑片P，记下多组对应的电压表和电流表的示数并绘制成图乙的I﹣U关系图象根据图象可知：小灯泡的额定功率是 W，图中阴影部分的面积表示；（3）小华设计了如图丙的电路也完成了该实验，请完成下列填空（电源电压不变，R1和R2为滑动变阻器，R2的最大电阻为R0）①闭合开关S、S1，断开开关S2，调节R2，使电压表的示数为2.5V。
②闭合开关S、S2断开开关S1，调节，使电压表的示数仍为2.5V。
③接着将R2的滑片P调至最左端，记下电压表的示数为U1；再将R2的滑片P调至最右端，记下电压表的示数为U2，则小灯泡额定功率的表达式P M＝（用U额、R0、U1、U2表示）3、某实验小组的同学在进行“测量小灯泡的额定功率”的实验中，现有器材：电源（电压恒为6V）、开关、电压表、电流表各一个，导线若干，额定电压为3.8V的待测小灯泡（电阻约为12Ω），滑动变阻器两个（A：“5Ω2A“；B：“20Ω 0.5A”）。
聚焦2020中考物理知识点总结基础演练——专题二十九：电功率

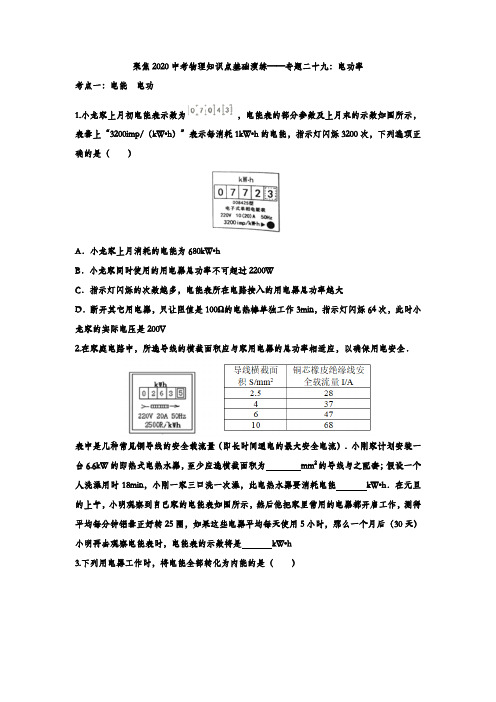

聚焦2020中考物理知识点基础演练——专题二十九：电功率考点一：电能电功1.小龙家上月初电能表示数为，电能表的部分参数及上月末的示数如图所示，表盘上“3200imp/（kW•h）”表示每消耗1kW•h的电能，指示灯闪烁3200次，下列选项正确的是（）A．小龙家上月消耗的电能为680kW•hB．小龙家同时使用的用电器总功率不可超过2200WC．指示灯闪烁的次数越多，电能表所在电路接入的用电器总功率越大D．断开其它用电器，只让阻值是100Ω的电热棒单独工作3min，指示灯闪烁64次，此时小龙家的实际电压是200V2.在家庭电路中，所选导线的横截面积应与家用电器的总功率相适应，以确保用电安全．表中是几种常见铜导线的安全载流量（即长时间通电的最大安全电流）．小刚家计划安装一台6.6kW的即热式电热水器，至少应选横截面积为mm2的导线与之配套；假设一个人洗澡用时18min，小刚一家三口洗一次澡，此电热水器要消耗电能kW•h．在元旦的上午，小明观察到自己家的电能表如图所示，然后他把家里常用的电器都开启工作，测得平均每分钟铝盘正好转25圈，如果这些电器平均每天使用5小时，那么一个月后（30天）小明再去观察电能表时，电能表的示数将是kW•h3.下列用电器工作时，将电能全部转化为内能的是（）考点二：电功率1.智能手机在现代生活中的作用越来越重要，频繁的使用会导致它的电能消耗很快，当手机“电量”所剩无几时，通常可以将其设置成“省电模式”来延长使用时间，这是通过以下哪种方式实现的（）A．增大电池电压 B．增加总功率C．减小总功率D．降低散热能力2.为了探究“电功率跟电压的关系”，一位同学把标有“2.5V 0.3A”和“3.8V 0.3A”的两灯泡L1和L2串联在一个可调压电源上，并用电压表分别测量两灯泡的电压，如图所示．下列有关说法正确的是（）A．选用两个规格不同的灯泡是为了使规律具有普遍性B．两灯泡串联，通过它们的电流相同，所以它们一样亮C．调节电源电压，电路消耗的功率为1.89W时，两灯泡都正常发光D．根据本实验现象和数据会发现“电流相同时，电功率跟电压成正比”3.电源电压3V保持不变，把标有“3V 3W”的灯L1和标有“3V 1.5W”的灯L2按如图的方式连接，当开关S闭合后，则下列说法中正确的是（）A．灯L1消耗的实际功率是3WB．灯L2消耗的实际功率是1.5WC．两灯消耗的总功率是1WD．电压表的示数与电源电压之比是1：24.如图甲所示的电路，电源电压为6V，灯泡L1和L2 均标有“6V 6W”字样，其电流随电压变化的曲线如图乙．如果同时闭合开关，可使两灯都能正常发光；如果同时闭合开关S1、S2，电流表的示数是A；如果只闭合开关S2，电路消耗的总功率是W．考点三：电功率的测量1.小明和小华测量定额电压为2.5V的小灯泡的额定功率（1）①图甲是他们连接的部分电路请用笔画线代替导线将电路连接完整．②闭合开关前，应将滑动变阻器处在最（填写“左”或“右”）端．③闭合开关后，发现无论怎样调节滑动变阻器的滑片，灯泡都不亮，电压表和电流表均无示数，小明找来一根完好的导线，一端连在电源负极，另一端触碰接线柱A、B、C，当发现只有触碰接线柱C时，灯泡才发光，若电路中只有一处故障，且各器材，导线均完好，则电路故障可能是．④排除故障后，闭合开关，移动滑动变阻器，当电压表为2.5V时，电流表示数如图乙所示，则小灯泡的额定功率为W．（2）小明和小华观察电流表和电压表均标有电阻值，请教老师后得知这是电表的电阻，为了在接好的图甲中较准确的测量出小灯泡的电功率，他们对电压表的负接线柱应该接在C 处还是D处进行了探究，他们将开关闭合，移动滑动变阻器的滑片使灯泡发光，不添加器材，请你说出接下来的操作及判断方法．①操作②如何判断：（3）小明和小华重新设计了一种测量小灯泡额定功率的电路，如图丙所示，电源电压保持3.5V不变，R0为阻值为10Ω的定值电阻，连接好电路后进行如下操作：（1）断开开关S2，闭合开关S和、S1，移动滑动变阻器滑片P，使电压表示数为2.5V；（2）保持滑动变阻器滑片P位置不变，断开开关S1，闭合开关S、S2，读出电压表示数为2.6V；小灯泡的额电功率为W（计算结果保留两位小数）．2.物理小组利用如图甲的实验电路测量小灯泡的额定功率，已知待测小灯泡额定电压为4.5V；小灯泡额定功率约为1W，电源电压恒为6V．（1）小刘同学连接的实验电路如图甲，闭合开关，小灯泡发光．他将滑动变阻器的滑片从最左端向右移动过程中，小灯泡的亮度（选填“变亮”、“变暗”或“不变”），滑动变阻器连接出现了（选填“断路”或“短路”）故障．仔细检查电路后，小组成员小宇、小新同学认为要完成本实验，需要对小刘连接的电路进行改正．小宇认为：“只需要将甲图中导线①在C接线柱的连接改接到B 接线柱处”；小新认为：“只需要将甲图中导线②在C 接线柱的连接改接到B 接线柱处”．你认为（选填“小宇”、“小新”或“小宇和小新”）的观点是正确的．（2）改成正确的电路连接后，移动滑动变阻器的滑片，当电压表示数为4.5V 时．电流表示数如图乙，电流表的示数为A，小灯泡额定功率的测量值W．（3）若该小灯泡被烧坏了，断开开关后（滑动变阻器滑片位置不变），物理小组用规格为“4.5V、1.5W”的小灯泡替换已烧坏小灯泡．当再闭合开关后，该小灯泡的功率（选填“大于”、“小于”或“等于”）1.5W，为使其两端电压达到额定电压，应让滑动変阻器的滑片（选填“位置不变”“向A 端移动”或“向B 端移动”）．（4）小华打算增加一个阻值为10Ω的电阻R0，只利用一只电表，通过简单操作（开关S 接“a”、“b”各一次）来测量小灯泡的额定功率．如下图丙、丁是她设计的两种不同方案的电路图．则以下判断正确的是（填字母）．A、两种方案都能B、两种方案都不能C、丙方案能，丁方案不能D、丙方案不能，丁方案能．考点四：电热1.某型号电饭锅具有保温与加热两种功能，其简化电路如图所示，R1、R2均为电热丝．下列说法正确的是（）A．S1、S2闭合时，电饭锅处于加热状态B．S1、S2闭合时，电饭锅处于保温状态C．S1闭合、S2断开时，电饭锅处于加热状态D．S1断开、S2闭合时，电饭锅处于保温状态2.如图是某家用电热器内部电路结构图，其中R1、R2为加热电阻丝（R1＞R2）下列关于电阻丝的四种连接方式，可使电热器提供不同的发热功率，其中大小说法正确的是（）A．甲的连接方式发热功率最小B．乙的连接方式发热功率最小C．丙的连接方式发热功率最大D．丁的连接方式发热功率最小3.严寒冬季，我国北方哨兵脚上穿有电热靴．一只靴内加热电路如图所示，电源电压恒定，S2为三档旋钮开关（金属片M可分别拨至a、b、c处），电阻丝R1、R2规格相同且阻值不变，b为电阻丝R1的中点．这只电热靴的低温档为6W，则其中温档和高温档分别为（）A．8W，12W B．8W，24W C．12W，18W D．12W，24W4.利用高温水蒸气熨烫衣服的便携式挂烫机．通电时挂烫机将电能转化为能；熨烫衣服时冒气口冒出的“白气”是由水蒸气形成的．5.某款迷你电饭煲有加热和保温两档．其电路如图所示，已知R1=88Ω，R2=2112Ω．开关S 置于（选填“1”或“2”）时是保温挡，保温10min产生的热量是J．6.随着电器化时代的到来，家用电器广泛应用到我们的生活中．某家庭煲汤用电热锅简化电路如图所示，电热锅额定电压为220V，R1，R2均为发热电阻，其阻值分别为80Ω、404Ω．接通电源，闭合开关S1、S2，电热锅处于“大火”加热状态；当锅内温度达到100℃时，开关S2自动断开，开关S1仍闭合，电热锅处于“小火”炖煮状态．（1）电热锅在额定电压下，处于“大火”加热状态时，电路中的电流多大？（2）电热锅在额定电压下，处于“大火”加热状态15分钟，消耗的电能是多少焦耳？（3）电热锅在额定电压下，处于“小火”炖煮状态时，电功率多大？（4）为测量电热锅的实际电压，将家中其他用电器全部关闭，电热锅在“大火”加热状态下，观察到标有“2000r/kW•h”字样的电能表在6分钟内转了100转，电热锅的实际电压是多少？7.家用豆浆机的外形如图甲所示，其机头主要由一个电热器（电热丝）R和一个电动机M带动的打浆器构成，内部电路简化图如图乙所示．制作豆浆的过程是加热，后打浆，再加热煮熟，即加热和打浆是交替进行的．某品牌豆浆机铭牌上的部分技术参数如表．（1）豆浆机在额定电压下打浆，通过电动机的电流是多少？（2）小明同学想测算该豆浆相的加热效率，他把100g大豆和1.4kg清水放入豆浆机中，测出其初温为20℃，当电热器正常工作时加热总时间为9分钟豆浆沸腾，测其温度为100℃．请你帮他计算豆浆机吸收了多少热量？豆浆机的加热效率是多少？[C豆浆=4.0×103J/（kg•℃）] （3）小明同学晚上使用该豆浆机，在与第（2）问条件相同情况下，发现电热器加热总时间由以前的9分钟变为10分钟，豆浆机的加热电阻R和加热效率均不变，求晚上的实际电压值．已知≈0.95．考点五：动态电路分析1.如图所示，电源电压为6V且保持不变，R0=30Ω，滑动变阻器的规格为“20Ω1A”，电流表的量程为“0～0.6A”，小灯泡上标有“3V 1.5W”字样．不考虑灯丝电阻变化，并保证电路安全，则（）A．当S闭合，S1、S2都断开时，滑动变阻器接入电路的阻值范围是4Ω～20ΩB．当S闭合，S1、S2都断开时，电路消耗最大功率是3.6WC．当S、S1、S2都闭合时，电路消耗的总功率最小值为2.4WD．当S、S1、S2都闭合时，滑动变阻器接入电路的最小阻值是15Ω2.如图所示，电源电压为6V且保持不变，滑动变阻器的最大阻值为20Ω，定值电阻R0为5Ω．闭合开关后，移动滑片，发现能使电流表（“0～0.6A”或“0～3A”）和电压表（“0～3V”或“0～15V”）的指针同时达到满刻度线．则R0的电功率与电流的关系图象可能是（）3.如图，一标有“2.5V 0.3A”字样的小灯泡L和最大电阻为20Ω的滑动变阻器R串联，接到电压为U的电源上，则下列判断错误的是（）A．若U=2.5V，无论怎样移动滑片P，电路的总功率均不会超过0.75WB．若U＞2.5V，且不损坏灯泡和变阻器，无论怎样移动滑片P，电路中的总功率一定大于0.75WC．当滑片P移至某个位置时，L和R的电功率可以相等D．若U＜2.5V，无论怎样移动滑片P，L均不能正常发光4.如图所示，电源电压不变，灯泡L标有“6V 3W”（不考虑温度对灯泡电阻的影响），当开关S闭合．S1、S2断开，滑片P从b端滑到某一位置时，变阻器的电阻减小6Ω，电流表的示数变化0.1A，灯泡恰好正常发光；保持滑片P位置不变，闭合S1、S2，电流表的示数又变化了1.5A．则当S1、S2都闭合时，调节滑片P，电路消耗的最小功率为（）A．2W B．10W C．15W D．20W聚焦2020中考物理知识点基础演练——专题二十九：电功率参考答案考点一：电能电功1.小龙家上月初电能表示数为，电能表的部分参数及上月末的示数如图所示，表盘上“3200imp/（kW•h）”表示每消耗1kW•h的电能，指示灯闪烁3200次，下列选项正确的是（）A．小龙家上月消耗的电能为680kW•hB．小龙家同时使用的用电器总功率不可超过2200WC．指示灯闪烁的次数越多，电能表所在电路接入的用电器总功率越大D．断开其它用电器，只让阻值是100Ω的电热棒单独工作3min，指示灯闪烁64次，此时小龙家的实际电压是200V【答案】D2.在家庭电路中，所选导线的横截面积应与家用电器的总功率相适应，以确保用电安全．表中是几种常见铜导线的安全载流量（即长时间通电的最大安全电流）．小刚家计划安装一台6.6kW的即热式电热水器，至少应选横截面积为mm2的导线与之配套；假设一个人洗澡用时18min，小刚一家三口洗一次澡，此电热水器要消耗电能kW•h．在元旦的上午，小明观察到自己家的电能表如图所示，然后他把家里常用的电器都开启工作，测得平均每分钟铝盘正好转25圈，如果这些电器平均每天使用5小时，那么一个月后（30天）小明再去观察电能表时，电能表的示数将是kW•h【答案】4 5.94 353.53.下列用电器工作时，将电能全部转化为内能的是（）【答案】B考点二：电功率1.智能手机在现代生活中的作用越来越重要，频繁的使用会导致它的电能消耗很快，当手机“电量”所剩无几时，通常可以将其设置成“省电模式”来延长使用时间，这是通过以下哪种方式实现的（）A．增大电池电压 B．增加总功率C．减小总功率D．降低散热能力【答案】C2.为了探究“电功率跟电压的关系”，一位同学把标有“2.5V 0.3A”和“3.8V 0.3A”的两灯泡L1和L2串联在一个可调压电源上，并用电压表分别测量两灯泡的电压，如图所示．下列有关说法正确的是（）A．选用两个规格不同的灯泡是为了使规律具有普遍性B．两灯泡串联，通过它们的电流相同，所以它们一样亮C．调节电源电压，电路消耗的功率为1.89W时，两灯泡都正常发光D．根据本实验现象和数据会发现“电流相同时，电功率跟电压成正比”【答案】C3.电源电压3V保持不变，把标有“3V 3W”的灯L1和标有“3V 1.5W”的灯L2按如图的方式连接，当开关S闭合后，则下列说法中正确的是（）A．灯L1消耗的实际功率是3WB．灯L2消耗的实际功率是1.5WC．两灯消耗的总功率是1WD．电压表的示数与电源电压之比是1：2【答案】C4.如图甲所示的电路，电源电压为6V，灯泡L1和L2 均标有“6V 6W”字样，其电流随电压变化的曲线如图乙．如果同时闭合开关，可使两灯都能正常发光；如果同时闭合开关S1、S2，电流表的示数是A；如果只闭合开关S2，电路消耗的总功率是W．【答案】S1S3 1 4.2考点三：电功率的测量1.小明和小华测量定额电压为2.5V的小灯泡的额定功率（1）①图甲是他们连接的部分电路请用笔画线代替导线将电路连接完整．②闭合开关前，应将滑动变阻器处在最（填写“左”或“右”）端．③闭合开关后，发现无论怎样调节滑动变阻器的滑片，灯泡都不亮，电压表和电流表均无示数，小明找来一根完好的导线，一端连在电源负极，另一端触碰接线柱A、B、C，当发现只有触碰接线柱C时，灯泡才发光，若电路中只有一处故障，且各器材，导线均完好，则电路故障可能是．④排除故障后，闭合开关，移动滑动变阻器，当电压表为2.5V时，电流表示数如图乙所示，则小灯泡的额定功率为W．（2）小明和小华观察电流表和电压表均标有电阻值，请教老师后得知这是电表的电阻，为了在接好的图甲中较准确的测量出小灯泡的电功率，他们对电压表的负接线柱应该接在C 处还是D处进行了探究，他们将开关闭合，移动滑动变阻器的滑片使灯泡发光，不添加器材，请你说出接下来的操作及判断方法．①操作②如何判断：（3）小明和小华重新设计了一种测量小灯泡额定功率的电路，如图丙所示，电源电压保持3.5V不变，R0为阻值为10Ω的定值电阻，连接好电路后进行如下操作：（1）断开开关S2，闭合开关S和、S1，移动滑动变阻器滑片P，使电压表示数为2.5V；（2）保持滑动变阻器滑片P位置不变，断开开关S1，闭合开关S、S2，读出电压表示数为2.6V；小灯泡的额电功率为W（计算结果保留两位小数）．【答案】2.物理小组利用如图甲的实验电路测量小灯泡的额定功率，已知待测小灯泡额定电压为4.5V；小灯泡额定功率约为1W，电源电压恒为6V．（1）小刘同学连接的实验电路如图甲，闭合开关，小灯泡发光．他将滑动变阻器的滑片从最左端向右移动过程中，小灯泡的亮度（选填“变亮”、“变暗”或“不变”），滑动变阻器连接出现了（选填“断路”或“短路”）故障．仔细检查电路后，小组成员小宇、小新同学认为要完成本实验，需要对小刘连接的电路进行改正．小宇认为：“只需要将甲图中导线①在C接线柱的连接改接到B 接线柱处”；小新认为：“只需要将甲图中导线②在C 接线柱的连接改接到B 接线柱处”．你认为（选填“小宇”、“小新”或“小宇和小新”）的观点是正确的．（2）改成正确的电路连接后，移动滑动变阻器的滑片，当电压表示数为4.5V 时．电流表示数如图乙，电流表的示数为A，小灯泡额定功率的测量值W．（3）若该小灯泡被烧坏了，断开开关后（滑动变阻器滑片位置不变），物理小组用规格为“4.5V、1.5W”的小灯泡替换已烧坏小灯泡．当再闭合开关后，该小灯泡的功率（选填“大于”、“小于”或“等于”）1.5W，为使其两端电压达到额定电压，应让滑动変阻器的滑片（选填“位置不变”“向A 端移动”或“向B 端移动”）．（4）小华打算增加一个阻值为10Ω的电阻R0，只利用一只电表，通过简单操作（开关S 接“a”、“b”各一次）来测量小灯泡的额定功率．如下图丙、丁是她设计的两种不同方案的电路图．则以下判断正确的是（填字母）．A、两种方案都能B、两种方案都不能C、丙方案能，丁方案不能D、丙方案不能，丁方案能．【答案】（1）不变短路小新（2）0.22 0.99 （3）小于向B端移动（4）B 考点四：电热1.某型号电饭锅具有保温与加热两种功能，其简化电路如图所示，R1、R2均为电热丝．下列说法正确的是（）A．S1、S2闭合时，电饭锅处于加热状态B．S1、S2闭合时，电饭锅处于保温状态C．S1闭合、S2断开时，电饭锅处于加热状态D．S1断开、S2闭合时，电饭锅处于保温状态【答案】A2.如图是某家用电热器内部电路结构图，其中R1、R2为加热电阻丝（R1＞R2）下列关于电阻丝的四种连接方式，可使电热器提供不同的发热功率，其中大小说法正确的是（）A．甲的连接方式发热功率最小B．乙的连接方式发热功率最小C．丙的连接方式发热功率最大D．丁的连接方式发热功率最小【答案】B3.严寒冬季，我国北方哨兵脚上穿有电热靴．一只靴内加热电路如图所示，电源电压恒定，S2为三档旋钮开关（金属片M可分别拨至a、b、c处），电阻丝R1、R2规格相同且阻值不变，b为电阻丝R1的中点．这只电热靴的低温档为6W，则其中温档和高温档分别为（）A．8W，12W B．8W，24W C．12W，18W D．12W，24W【答案】A4.利用高温水蒸气熨烫衣服的便携式挂烫机．通电时挂烫机将电能转化为能；熨烫衣服时冒气口冒出的“白气”是由水蒸气形成的．【答案】热液化5.某款迷你电饭煲有加热和保温两档．其电路如图所示，已知R1=88Ω，R2=2112Ω．开关S 置于（选填“1”或“2”）时是保温挡，保温10min产生的热量是J．【答案】2 1320006.随着电器化时代的到来，家用电器广泛应用到我们的生活中．某家庭煲汤用电热锅简化电路如图所示，电热锅额定电压为220V，R1，R2均为发热电阻，其阻值分别为80Ω、404Ω．接通电源，闭合开关S1、S2，电热锅处于“大火”加热状态；当锅内温度达到100℃时，开关S2自动断开，开关S1仍闭合，电热锅处于“小火”炖煮状态．（1）电热锅在额定电压下，处于“大火”加热状态时，电路中的电流多大？（2）电热锅在额定电压下，处于“大火”加热状态15分钟，消耗的电能是多少焦耳？（3）电热锅在额定电压下，处于“小火”炖煮状态时，电功率多大？（4）为测量电热锅的实际电压，将家中其他用电器全部关闭，电热锅在“大火”加热状态下，观察到标有“2000r/kW•h”字样的电能表在6分钟内转了100转，电热锅的实际电压是多少？【答案】（1）2.75A （2）5.445X105J （3）100W （4）200V7.家用豆浆机的外形如图甲所示，其机头主要由一个电热器（电热丝）R和一个电动机M带动的打浆器构成，内部电路简化图如图乙所示．制作豆浆的过程是加热，后打浆，再加热煮熟，即加热和打浆是交替进行的．某品牌豆浆机铭牌上的部分技术参数如表．（1）豆浆机在额定电压下打浆，通过电动机的电流是多少？（2）小明同学想测算该豆浆相的加热效率，他把100g大豆和1.4kg清水放入豆浆机中，测出其初温为20℃，当电热器正常工作时加热总时间为9分钟豆浆沸腾，测其温度为100℃．请你帮他计算豆浆机吸收了多少热量？豆浆机的加热效率是多少？[C豆浆=4.0×103J/（kg•℃）] （3）小明同学晚上使用该豆浆机，在与第（2）问条件相同情况下，发现电热器加热总时间由以前的9分钟变为10分钟，豆浆机的加热电阻R和加热效率均不变，求晚上的实际电压值．已知≈0.95．【答案】（1）0.82A （2）5.024X105J 93% （3）232V考点五：动态电路分析1.如图所示，电源电压为6V且保持不变，R0=30Ω，滑动变阻器的规格为“20Ω1A”，电流表的量程为“0～0.6A”，小灯泡上标有“3V 1.5W”字样．不考虑灯丝电阻变化，并保证电路安全，则（）A．当S闭合，S1、S2都断开时，滑动变阻器接入电路的阻值范围是4Ω～20ΩB．当S闭合，S1、S2都断开时，电路消耗最大功率是3.6WC．当S、S1、S2都闭合时，电路消耗的总功率最小值为2.4WD．当S、S1、S2都闭合时，滑动变阻器接入电路的最小阻值是15Ω【答案】D2.如图所示，电源电压为6V且保持不变，滑动变阻器的最大阻值为20Ω，定值电阻R0为5Ω．闭合开关后，移动滑片，发现能使电流表（“0～0.6A”或“0～3A”）和电压表（“0～3V”或“0～15V”）的指针同时达到满刻度线．则R0的电功率与电流的关系图象可能是（）【答案】B3.如图，一标有“2.5V 0.3A”字样的小灯泡L和最大电阻为20Ω的滑动变阻器R串联，接到电压为U的电源上，则下列判断错误的是（）A．若U=2.5V，无论怎样移动滑片P，电路的总功率均不会超过0.75WB．若U＞2.5V，且不损坏灯泡和变阻器，无论怎样移动滑片P，电路中的总功率一定大于0.75WC．当滑片P移至某个位置时，L和R的电功率可以相等D．若U＜2.5V，无论怎样移动滑片P，L均不能正常发光【答案】B4.如图所示，电源电压不变，灯泡L标有“6V 3W”（不考虑温度对灯泡电阻的影响），当开关S闭合．S1、S2断开，滑片P从b端滑到某一位置时，变阻器的电阻减小6Ω，电流表的示数变化0.1A，灯泡恰好正常发光；保持滑片P位置不变，闭合S1、S2，电流表的示数又变化了1.5A．则当S1、S2都闭合时，调节滑片P，电路消耗的最小功率为（）A．2W B．10W C．15W D．20W【答案】D。
2020年中考物理复习专题21《电功和电功率》(包括答案及考点)
2020年中考物理复习专题21《电功和电功率》一、单选题（共9题；共18分）1.“千瓦时”是下列哪个物理量的单位（）A. 电能B. 电流C. 电功率D. 电压2.下列家用电器中，属于电热器的是：（）A. 电烙铁B. 电风扇C. 电视机D. 电冰箱3.下列家用电器中，在正常工作时电功率为1000W的可能是（）A. 空调机B. 节能灯C. 电视机D. 笔记本电脑4.某直流电动机标有“36V18W”字样，经测量其线圈电阻为2Ω，使电动机正常工作10min．则电动机在这段时间内产生的热量是（）A. 1.08×104JB. 300JC. 3.888×105JD. 1.05×104J5.甲用电器标有“220V20W”，乙用电器标有“220V60W”，它们都在额定电压下工作，则下列判断中正确的是（）A. 甲用电器做功一定多B. 做相同的功，甲用电器用的时间一定少C. 乙用电器做功一定多D. 相同时间内，乙用电器做的功一定多6.如图电路，电源电压不变，闭合开关S，当滑片P置于滑动变阻器R2的最右端B处时，电压表的示数为4V，定值电阻R1的功率为0.8W；当滑片P置于滑动变阻器R2的中点时，电压表的示数变化了1V．下列结果正确的是（）A. 电源电压为8VB. R1的阻值为20ΩC. 电路前后电流之比为1：3D. 电路总功率变化了1.2W7.小明家上次査看电能表示数，本次查看时电能表读数如图所示，则下列说法正确的是（）A. 他家在这段时间内消耗的电能为903kw·hB. 电能表是测量电功率的仪表C. 若只让一个标有“220V 1000w”的电热水器正常工作10min，则电能表的圆盘转了600转D. 这个电能表的额定功率为2200W8.如图所示，电源电压6V保持不变，定值电阻R1标有“10Ω0.5A”字样：滑动变阻器R2标有“20Ω1A”字样，电流表量程为0～0.6A，电压表量程为0～3V，闭合开关S，下列做法能够保证电路安全的是（）A. 电路中电流不超过0.6AB. R1两端电压不超过3VC. 滑动变阻器连入电路的阻值在10−20Ω范围内变化D. 电路的总功率在1.8～3W范围内变化9.如图所示，电源电压恒定不变，闭合开关S，将滑动变阻器的滑片P从中点向b端移动一段距离，电压表V1、V2示数的变化量分别为△U1、△U2，电流表示数的变化量为△I，阻值相同的定值电阻R1、R2消耗电功率的变化量分别为△P1、△P2．则下列判断正确的是（）A. △P1+△P2＝△I2．（R1+R2）B. |△U1|＞|△U2|C. | ΔU1ΔI |+| ΔU2ΔI|＝R1+R2 D. |△U1|＜|△U2|二、填空题（共8题；共23分）10.如图甲所示是某家庭用的电能表，图乙是小华家某月月初、月末的两次读数，则他家本月消耗的电能为________kw•h．若该电能表转盘在6min时间内转了200转，则这段时间内他家的用电器消耗的电功率为________kw．11.一个灯泡标有“220V40W”字样，灯泡正常发光时通过的电流是________A，若把此灯泡接到110V的电源上，则灯泡消耗的实际功率为________W。
2020年中考物理《电能表》考点+训练
◆典例二：（2019·兰州）某电能表的表盘上标有“1600 inmp/kW·h”的字样，将铭牌上标有220V 1210W”字样的电热水器接在家庭电路中，只让它单独工作6min这段时间内电能表的指示灯闪烁了160次，则该电热水器在上述时间内实际消耗的电能为___W，实际功率为W,该电路的实际电压为V。
（4）小泽家安装的电能表如上图所示。某次小泽断开家中的其它用电器,让电热足浴器单独工作，在lmin内电能表的转盘转过50r,求此时该足浴器两端的实际电压.
8、（2019·岳阳)一新款节能电炖锅如图甲，有关技术参数如表（设电炖锅不同挡位的电阻和加热效率均不变）.
（1）求电炖锅在高温挡正常工作时的电流(计算结果保留一位小数）;
1、电能表的作用：电能表是测量电能（或电功）的仪表。
2、电能表的读数：从电能表计数器上读出的数值的单位是KW·h，计数器上显示的是累计消耗电能的数值，其中5位数中的最后一位是小数点后一位，如图读数是：2019.6kW·h。
3、电能的计量:用户在某短时间内消耗多少电能，等于计数器上前后两次读数之差。
4、电能表的参数:
7、（2019·河南）在家用电器调查活动中，小亮让电热水器单独工作2min，测得家中如图所示的电能表的转盘转了70r,热水器的实际功率为_____W;若不计能量损失，这段时间内热水器中50L的水可升温_____℃.由于热水器的功率远大于冰箱，从安全用电的角度考虑，热水器的电源线比冰箱的要_____（选填“粗”或“细"）。
3、(2019·葫芦岛）如图是小雪家月初和月末电能表的示数，这个月消耗的电能是度。她家正工作的用电器总功率为3200W，_______（选填“能”或“不能”)将额定功率为1500W的空调再接人电路。只让空调单独正常工作2min，电能表的转盘转转。
中考物理复习专题―电功、电功率
中考物理专题辅导——电功、电功率考点剖析：对于电功、电功率的内容综合性强。
通常在中考的“压轴题”中都要用到本专题的知识和解题方法。
中考时主要考查以下知识点： （1）电功（W ）表示电流做的功．电流做了多少功，就有多少电能转化为其他形式的能．（2）电功率（P ） 电功率是表示电流做功快慢的物理量。
单位时间内电流做的功，叫做电功率。
（3）额定功率和实际功率 额定电压：用电器正常工作．．．．时的电压值为额定电压；额定电压也是用电器上标着的电压． 例如 我国家庭电路的电压为220V ，家用电器的额定电压一般为220V 。
额定功率：用电器在额定电压．．．．下的功率值为额定功率；也就是用电器上标着的电功率为额定电功率。
例如 家庭用普通照明的白炽灯泡在电功率15W ～60W 之间，电饭锅的电功率在350W ～1350W 之间，家用电冰箱在重100 W ～140 W 之间．实际功率：当加在用电器两端的电压不等于额定电压时，用电器的功率为实际功率。
（4）焦耳定律内容 电流通过导体产生的热量，跟通过导体电流的平方成正比，跟导体的电阻成正比，跟通电时间成正比。
应用 电炉子、电饭锅、电热毯等电热器是利用电流热效应工作的设备，它们的发热体是用熔点高、电阻率大的合金丝制成的。
表1 电学公式表名称公 式单 位电流、电压、电阻 I ＝R U ，U ＝IR ，R ＝IUI ：A ，U ：V ，R ：Ω 电功率P ＝UI ，P ＝t WP ：W ，其他：kW1kW ＝10W电功W ＝UIt ，W ＝UQ ， W ＝PtW ：J其他：kW h1kW h ＝3.6×106J焦耳定律 （电流生热）Q ＝I 2RtQ ：J在纯电阻电路中（电流通过导体时，电能全部转化为内能的电路），结合欧母定律还可以推导出下列公式。
表2推导公式电功率P ＝I 2R ＝RU 2电功W ＝I 2Rt ＝RU 2t焦耳定律Q ＝UIt ＝RU 2t表3比例关系 串联并联21P P ＝21R R 21P P ＝12R R 21W W ＝21R R21W W ＝12R R 21Q Q ＝21R R 21Q Q ＝12R R表4电压、电流、电功率关系（以灯例）电压关系电流关系电功率关系灯发光情况 U 实＞U 额 I 实＞I 额 P 实＞额 比正常发光亮，有可能烧毁 U 实＝U 额 I 实＝I 额 P 实＝额 正常发光 U 实＜U 额I 实＜I 额P 实＜额比正常发光暗例题精析：例1、电能表是测量________的仪表．1 kWh 的电能可供标有“220V 40W ”的灯泡正常工作________h 。
中考物理电功率题20套(带答案)
中考物理电功率题20套(带答案)一、电功率选择题1．如图所示是“探究电流通过导体时产生热量的多少与什么因素有关”的实验装置，两个透明容器中密闭这等量的空气，R1=R2=R3，当开关S闭合后，下列说法正确的是（）A. 该实验装置是探究电流通过电阻时产生的热量与电阻大小的关系B. 通过电阻R1和R2的电流相等C. 通电一段时间后，右边U形管内液面的高度差比左边小D. 该实验装置是利用U形管中液体的热胀冷缩来反映电阻放出热量的多少的【答案】C【解析】【解答】解：A、装置中R2、R3并联后再与R1串联，通过R1的电流I1=I2+I3，而I2=I3，所以右边容器中通过R3的电流I3是左侧通过R1电流的一半，即是研究电流产生的热量与电流的关系，故A错误；B、由图知，通过R1的电流I1=I2+I3，而I2=I3，所以通过电阻R1和R2的电流不相等，故B 错；C、左右两容器中的电阻相同，而通过电阻R1的电流大于R2的电流，通电时间相同，由Q=I2Rt可知，左边容器中的电阻产生的热量多，左边U形管内液面的高度差比右边U形管内液面的高度差大，故C正确；D、电流产生的热量不能用眼睛直接观察，对密封容器中空气加热，引起U型管中液面变化，通过液面高度差的变化来反映，是利用容器内气体的热胀冷缩来反映电阻放出热量的多少，故D错误．故选C．【分析】A、电流产生的热量跟电流大小、电阻大小、通电时间有关，在通电时间和电阻相同时，是探究电流产生热量跟电流的关系；B、根据串、并联电路的电流大小关系分析判断C、通电时间相同、电阻相同，通过的电流不同，利用焦耳定律Q放=I2Rt分析判断；D、电流通过导体产生热量的多少不能直接观察，但气体温度的变化可以通过U型管中液面高度差的变化来反映，体现的是转换思想．2．如图所示电路中，电源电压保持不变，闭合开关S，滑动变阻器滑片向左移动时，下列判断正确的是（）A. 电路总功率变小B. 电压表示数变大C. 电压表与电流表示数的比值不变D. 电流表示数变大【答案】 A【解析】【解答】解：由电路图可知，定值电阻R与滑动变阻器并联，电压表测电源两端的电压，电流表测干路电流，因电源电压保持不变，所以，滑片移动时，电压表的示数不变，B不符合题意；因并联电路中各支路独立工作、互不影响，所以，滑片移动时，通过R的电流不变，当滑动变阻器滑片向左移动时，接入电路中的电阻变大，由I＝可知，通过滑动变阻器的电流变小，因并联电路中干路电流等于各支路电流之和，所以，干路电流变小，即电流表A的示数变小，D不符合题意；电压表的示数不变、电流表A的示数变小，则电压表与电流表示数的比值变大，C不符合题意；电源电压保持不变，干路电流变小，由P＝UI可知，电路总功率变小，A符合题意。
(物理) 中考物理电功率专项训练100(附答案)及解析
（物理）中考物理电功率专项训练100(附答案)及解析一、电功率选择题1．如图所示电路，电源电压为12V且保持不变。
闭合开关S，当滑片P置于变阻器的中点时，电压表的示数为4V；当滑片P置于变阻器的b端时，电压表的示数变化了2V，在10s内定值电阻产生的热量为则下列结果正确的是A. 电路中的最小电流为B. 滑片P在中点时，9s内滑动变阻器R消耗的电能为60JC. R先后两次消耗的电功率之比为D. 先后两次消耗的电功率之比为【答案】C【解析】【解答】由电路图知道，定值电阻与滑动变阻器串联电压表测量滑动变阻器的电压；由串联电路起分压作用知道，滑片从中点到b端时，电压表示数增大了2V，即滑片P 置于变阻器的b端时，电压表示数是4V+2V=6V；由Q=U2/Rt知道，定值电阻的阻值是：R1 =U12/Q1t=（12V−6V）2/60J×10s=6Ω；当滑片在b点时，滑动变阻器接入电路的阻值最大，则电路中的电流最小，此时I最小=U1/R1=12V−6V/6Ω=1A，A不符合题意；当滑片在中点时，电路中的电流是：I=U′1/R1=12V−4V/6Ω=4/3A，所以，9s内滑动变阻器R消耗的电能是：W=UIt=4V×4/3A×9s=48J，B不符合题意；由以上分析结合P=UI知道，R先后两次消耗的电功率之比是：，C符合题意；同理知道，R1先后两次消耗的电功率之比是：，D不符合题意，故答案为：C。
【分析】结合电路图，理清电路的连接方式及电表的测量对象，根据串联电路分压规律可知滑片从中点到b端时，电压表示数将增大，因此电压表示数增大了2V，再利用串联电路的特点、欧姆定律以及电功、功率计算公式进行计算即可.2．常用于测量家用电器在一段时间内消耗多少电能的仪器是（）A. 电流表B. 电压表C. 电能表D. 验电器【答案】C【解析】【解答】解：A、电流表是测电流大小的仪表，不符合题意；B、电压表测量电压大小，不符合题意；C、电能表是用来测量家用电器在一段时间内消耗多少电能（即电流做功）的仪表，符合题意；D、验电器是用来检验物体是否带电的仪器，不符合题意．故选C．【分析】明确各仪表或仪器的基本作用回答．3．如图，电源电压恒为4.5V，电流表的量程为“0~0.6A”，电压表的量程为“0~3V”，灯泡上标有“2.5V 1.25W”（不考虑灯丝电阻变化），滑动变阻器R的规格为“20Ω1A”。
2024中考物理二轮复习热点题型归纳及训练—电功率计算问题(含解析)
2024中考物理二轮复习热点题型归纳及训练—电功率计算问题（含解析）1.计算公式：P=UI=W/t(适用于所有电路)由此可得电功W=UIt2.对于纯电阻电路可推导出：P=I2R=U2/R(1)串联电路中常用公式：P=I2R P1：P2：P3：…P n=R1：R2：R3：…：R n(2)并联电路中常用公式：P=U2/R P1：P2=R2：R1(3)无论用电器串联或并联，计算总功率常用公式P=P1+P2+…P n(4)串、并联电路中电流、电压、电阻的特点：电流电压电阻分配规律串联电路I＝I1＝I2U＝U1＋U2R＝R1＋R2分压：U1U2＝R1R2并联电路I＝I1＋I2U＝U1＝U21R＝1R1＋1R2分流：I1I2＝R2R11．（2023•福建）如图是某暖手宝的工作原理图，电源电压恒为6V，电阻R1为10Ω。
闭合开关S，电路的总电流为1A。
求：（1）通过R1的电流。
（2）电阻R2的阻值。
（3）电路消耗的总电功率。
【解答】解：（1）由电路图知，闭合开关S，两个电阻并联，根据并联电压规律知，R1和R2并联U1＝U2＝U＝6V；R1的电流1=11=610=0.6；（2）根据并联电流特点知，R2的电流I2＝I﹣I1＝1A﹣0.6A＝0.4A，由I=知，R2的电阻2=22=60.4=15；（3）电路消耗的总电功率P＝UI＝6V×1A＝6W。
2．（2023•江西）如图所示，电源电压恒定不变，灯L1标有“3V，3W”字样，灯L2标有“3V，6W”字样，闭合开关S，两灯均正常发光。
求：（1）灯L1的电阻；（2）电流表的示数；（3）电路消耗的总功率。
【解答】解：由图可知，两灯并联，电流表测量干路电流，两灯此时都正常发光。
（1）由=2可得，灯L1的电阻：1=1额21=(3p23=3；（2）已知并联电路中干路电流等于各支路电流之和，由P＝UI可得，干路电流为：I＝I1+I2=11+22=33+63=1A+2A＝3A，即电流表的示数为3A；（3）电路消耗的总功率：P＝P1+P2＝3W+6W＝9W。
2020-2021中考物理压轴题专题电功率的综合计算问题的经典综合题含答案解析
【解析】
【分析】
【详解】
AC．由“6V 3W”知甲灯泡的额定电流
电阻
由“3V 3W”知乙灯泡的额定电流
电阻
两灯泡串联在电路中，若只有一个灯正常发光，根据串联电路电流的规律，则电路电流应为I=0.5A，甲灯正常发光，由电阻的串联和欧姆定律，电源电压
U=I甲(R甲+R乙)=0.5A×(12Ω+3Ω)=7.5V
A．U＝6V，R2＝20Ω
B．U＝9V，R3＝30Ω
C．R3＝10Ω，P∶P′′＝3∶2
D．R2＝20Ω，P∶P′＝2∶15
【来源】2011-2012学年北京市西城区九年级第一学期期末考试物理卷
【答案】D
【解析】
【分析】
【详解】
当只闭合开关S2时，电阻 、 串联，则
=0.3A，P=0.3U
当三个开关都闭合时，电阻 、 并联，则
一、初中物理电功率的综合计算问题
1．图所示电路中，电源两端电压为U，且保持不变，R1、R2和R3为三个定值电阻，已知R1＝5Ω，当只闭合开关S2时，电流表的示数为0.3A，电路消耗的总功率为P；当三个开关都闭合时，电流表的示数变化了1.95A，电路消耗的总功率为P′，当只断开开关S1时，电流表的示数为0.45A，电路消耗的总功率为P′′，下列判断正确的是
①动变阻器R1的最大阻值为50Ω
②只闭合开关S、S1，在各元件安全的情况下，小灯泡L消耗的电功率的取值范围是1.08W~3W
③只闭合开关S、S2、S3，在各元件安全的情况下，整个电路消耗的最大电功率是10.8W
④只闭合开关S、S1，在各元件安全的情况下，整个电路消耗的电功率的取值范围是4.5W-9W
【来源】安徽省无为市2019-2020学年九年级（上)期末质量检测物理试题
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
聚焦2020中考物理知识点基础演练——专题四十四：电功率 学校:___________姓名：___________班级：___________考号：___________
一、单选题 1．李子晗家的电能表11月1日和12月1日的读数如图所示，若电价为0.5元/度，则
她家11月份应交电费是（ ）
A．33.95元 B．27.75元 C．30.62元 D．277.5元
2．“焦耳”是下列哪个物理量的单位（ ） A．功率 B．电功 C．压强 D．长度
3．两盏电灯并联接在同一电源上．甲灯的电阻为500Ω,乙灯的电阻为1200Ω.在相同的
时间内 A．甲灯消耗的电能多 B．乙灯消耗的电能多
C．甲、乙两灯消耗的电能一样多 D．无法判断
4．如下图甲所示，闭合开关后，在滑片P由b端向a端移动的过程中，电压表示数U随滑动变阻器的电阻R2变化的关系图像如下图乙所示，下列说法错误的是（ ）
A．电源电压是6V B．R2的最大阻值是20Ω C．R1的电阻是10Ω D．当滑片P移动中点时，10s内电流通过R1产生的热量是18J 5．右图是小松同学做电学实验时所画电路图的一部分,根据此图中所提供器材,可以直接
研究的问题是
A．测小灯泡正常发光的电阻 B．测小灯泡的实际电功率
C．测小灯泡消耗的电能 D．测小灯泡正常工作时的温度 6．下列有关说法正确的是（ ） A．电路两端有电压，电路中一定有电流
B．影响电阻大小的因素是材料和长度
C．电动机工作时产热的多少可用Q=UIt计算
D．电功率是表示电流做功快慢的物理量
7．如图所示电路，电源电压不变．闭合开关后，当滑片P在某一端点时，电流表示数
为0.3A，小灯泡消耗的功率为0.9W；当滑片P移至中点时，电压表示数变化了2V，此时小灯泡恰好正常发光，且消耗的功率为2W．下列说法正确的是（ ）
A．滑动变阻器的最大阻值为20Ω B．电源电压为10V C．小灯泡正常发光时的电阻为10Ω D．滑片P在最右端时，滑动变阻器消耗的功率为3.6W 8．如图甲所示的两个电流表均为学校实验室里常用的电流表（如图乙所示）．闭合开关
后，两电流表的指针都正常偏转且偏转角度相同，此时灯L1和L2的所消耗的电功率P1
和P2的比值为（ ）
A．4：1 B．1：4 C．5：1 D．1：5 9．如图为“探究焦耳定律”的实验装置．两个相同的烧瓶中密封初温相同、质量相等
的煤油，通电一段时间后，右侧玻璃管中液面比左侧高．下列说法正确的是（ ）
A．通过玻璃管中液面的高度判断电流产生热量的多少，这种方法是控制变量法
B．右侧电阻丝的阻值比左侧小
C．通过右侧电阻丝的电流比左侧小
D．该装置用于探究电流通过导体产生的热量多少与电阻大小的关系
10．为了同学们饮水安全、卫生，学校要安装一台电热水器，该电热水器的额定电压是380V，额定功率是15kW．连接该电热水器时，有四种绝缘铜芯导线供选择,其规格如下
表所示．从既安全又经济的方面考虑，选用导线的横截面积是 导线规格
导线横截面积S/mm2 2.5 4 6 10
安全载流量I/A 28 37 47 68
A．4mm2 B．6mm2 C．2.5mm2 D．10mm2
二、填空题 11．如图所示,电能表示数为______kW·h。观察此表,你能得到哪些信息?请写出一
条:_____。
12．只将一个“220V 800W”的电暖气接入示数为如图所示的电能表所在的电路中，正
常工作5h，消耗电能___________kW•h，此时电能表示数变为_____．
13．利用如图中的电路测小灯泡的额定功率,小灯泡的额定电压是1.5V,若发现电压表
示数是1.8V,则滑动变阻器的滑片应向____移动;若电压表示数为1.0V,则滑片应向____移动。 14．图甲是小灯泡L和电阻R的电流随电压变化图象，将它们按图乙所示接入电路中，
只闭合开关S，小灯泡的实际功率为1W；再闭合开关S1，电流表示数变化了_____A，此时电路消耗的总功率为_____W．
15．把标有“3.8V 1.52W”字样的小灯泡接在电压为5V的电路中，且正常发光，应给小
灯泡_______联一个_______Ω的电阻． 16．当电阻R1两端电压为3V时通过的电流为0.2A，则R1的电阻为_______Ω，当它与
R2=5Ω并联工作时，电功率之比P1：P2=_______，电流之比I1：I2=_______． 17．如图所示电路中，电源电压恒为6V，R1=30Ω，只闭合开关S时，电流表示数为
_______A；同时闭合开关S、S1，电流表示数为0.5A，则通电1分钟电阻R2产生的热
量为________J．
18．一个标有“220V 1200W”的电热水壶．要在1个标准大气压下将2kg温度为20℃的
水烧开，水需要吸收的热量是______J，若不计热损失，电热水壶正常工作时烧开这壶水需要的时间是____s． （水的比热容为4.2×103J/（kg•℃）
三、实验题 19．在“探究影响电流做功的因素”的实验中：有以下器材两个规格不同的灯泡，电流
表，电压表，开关，滑动变阻器，电源及导线若干实验过程如表： 步骤 电路图 观察的现象 实验结论 1 灯泡的亮度和 电压表示数 电压越大，电流做功越多 2 在电压和时间相等时，电流越 大，电流做功越多 问题： （1）在步骤 1 中的实验结论有不妥之处，请改正：__； （2）在步骤 2 中的空白处补填适当的内容； （______） （3）在实验中根据__来反映电流做功的多少． 20．在测量小灯泡电功率的实验中，小刚连接了如图所示的电路，闭合开关前，他发现
电路连接有误，他又在图示电路中只增加了一根导线，电路就正常工作了．问：
（1）如果闭合图示电路中的开关，电压表的读数约为__，电流表的读数约为__，小灯泡发光情况如何，__． （2）在图中画出小刚连接的那条导线． （_______） 21．某实验小组的同学用下图所示器材测量小灯泡的电功率．已知电源电压恒为6V不
变，待测灯泡的额定电压为3.8V，功率估计在1.1W左右．
(1)请在图甲中用笔画线代替导线，使其成为完整的实验电路_____．
(2)请根据实物图在右侧虚线框内画出对应电路图____．
(3)连接电路时，开关应该___________．
(4)闭合开关前，滑动变阻器滑片P应该位于______ 端（选填A或B）． (5)闭合开关，同学们发现，电流表没有示数，灯泡不亮，电压表示数接近电源电压，此
时电路故障为________． (6)故障排除后，闭合开关，调节滑动变阻器换片P，使灯泡正常发光，此时电流表示数
如图丙所示为______________A，则待测灯泡的额定功率为_______W； (7)若实验器材中电压表0~15V量程被损坏，利用上图器材怎样测定待测灯泡的额定功
率？简要步骤____． 22．小明和小红想利用如图所示的装置探究导体产生的热量与电阻大小的关系。两瓶煤
油中都浸泡着一段金属丝,烧瓶A中的金属丝是铜丝,电阻比较小,烧瓶B中的金属丝是镍铬合金丝,电阻比较大。两瓶煤油中的温度计可以显示煤油的温度。
(1)根据________法的研究思想,应该使这两个烧瓶中煤油的质量相等。 (2)小红问小明:“打开水龙头就可以得到水,为什么不用水代替煤油?”对于这个问题,小明与他的同学给出了下列四种答案,你认为最合理的是___。 A．因为煤油有颜色便于观察 B．因为煤油有比较大的热值 C．因为煤油有比较小的密度 D．因为煤油有比较小的比热容 (3)实验中,小明和小红发现烧瓶B中温度计的示数升高得快。这表明在电流和通电时间相同的情况下,导体的电阻越____,产生的热量越多。 (4)小红把实验装置做了一些改动:在相同的烧瓶A、B中装满煤油,用细玻璃管代替温度计做实验,当煤油温度上升时,会看到细玻璃管内的液面明显上升。下列实验中也用到这种思想和方法的是____。 A．将不同的电阻丝分别接到同一电路中,通过比较电流的大小来比较电阻的大小 B．将乒乓球靠近发声的音叉,通过乒乓球被弹开显示音叉在振动 C．让不同的纸团从相同高度同时下落,通过落地的先后判断运动的快慢 D．将小铁屑均匀撒在磁体周围,通过观察铁屑的分布情况来认识磁场的分布情况
四、计算题 23．如图所示将一个小电动机接在电路中工作时，电压表示数为3V，电流表示数为0.5A，
该电动机在10s时间内把质量m=0.4kg的物体提升3m，（g取10N/kg）请计算：
