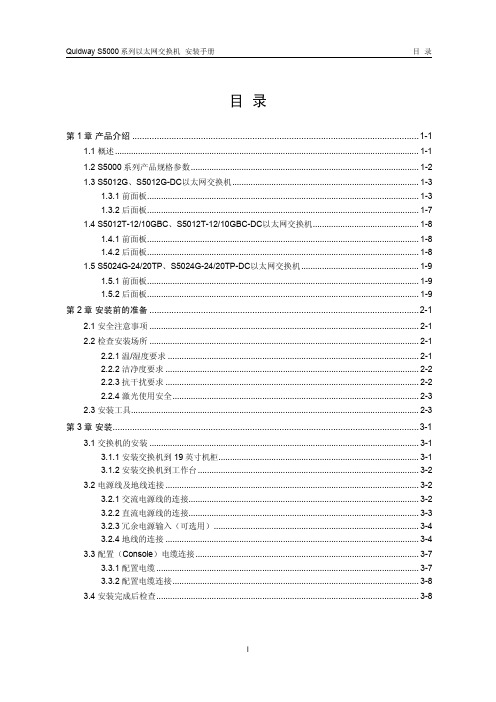

目录第1章产品介绍.....................................................................................................................1-11.1 概述....................................................................................................................................1-11.2 S5000系列产品规格参数...................................................................................................1-21.3 S5012G、S5012G-DC以太网交换机.................................................................................1-31.3.1 前面板......................................................................................................................1-31.3.2 后面板......................................................................................................................1-71.4 S5012T-12/10GBC、S5012T-12/10GBC-DC以太网交换机..............................................1-81.4.1 前面板......................................................................................................................1-81.4.2 后面板......................................................................................................................1-81.5 S5024G-24/20TP、S5024G-24/20TP-DC以太网交换机...................................................1-91.5.1 前面板......................................................................................................................1-91.5.2 后面板......................................................................................................................1-9第2章安装前的准备..............................................................................................................2-12.1 安全注意事项.....................................................................................................................2-12.2 检查安装场所.....................................................................................................................2-12.2.1 温/湿度要求.............................................................................................................2-12.2.2 洁净度要求..............................................................................................................2-22.2.3 抗干扰要求..............................................................................................................2-22.2.4 激光使用安全...........................................................................................................2-32.3 安装工具.............................................................................................................................2-3第3章安装.............................................................................................................................3-13.1 交换机的安装.....................................................................................................................3-13.1.1 安装交换机到19英寸机柜.......................................................................................3-13.1.2 安装交换机到工作台................................................................................................3-23.2 电源线及地线连接..............................................................................................................3-23.2.1 交流电源线的连接....................................................................................................3-23.2.2 直流电源线的连接....................................................................................................3-33.2.3 冗余电源输入（可选用）.........................................................................................3-43.2.4 地线的连接..............................................................................................................3-43.3 配置（Console）电缆连接.................................................................................................3-73.3.1 配置电缆..................................................................................................................3-73.3.2 配置电缆连接...........................................................................................................3-83.4 安装完成后检查..................................................................................................................3-8第4章交换机初次上电启动....................................................................................................4-14.1 搭建配置环境.....................................................................................................................4-14.2 连接配置电缆.....................................................................................................................4-14.3 设置终端参数.....................................................................................................................4-14.4 交换机启动.........................................................................................................................4-54.4.1 上电前的检查...........................................................................................................4-54.4.2 上电启动..................................................................................................................4-5第5章 BOOTROM和主机软件的加载.....................................................................................5-15.1 加载方式简介.....................................................................................................................5-15.2 本地加载.............................................................................................................................5-15.2.1 BOOT菜单...............................................................................................................5-25.2.2 通过Console口利用XModem完成加载....................................................................5-35.2.3 通过以太网口利用TFTP完成加载............................................................................5-85.2.4 通过以太网口利用FTP完成加载..............................................................................5-95.3 远程加载...........................................................................................................................5-115.3.1 通过FTP实现远程加载...........................................................................................5-115.3.2 通过TFTP实现远程加载........................................................................................5-12第6章维护与常见故障处理....................................................................................................6-16.1 加载失败的处理..................................................................................................................6-16.2 口令丢失情况下的处理.......................................................................................................6-16.3 电源系统故障处理..............................................................................................................6-16.4 配置系统故障处理..............................................................................................................6-2第1章产品介绍1.1 概述Quidway S5000系列以太网交换机是华为公司自主开发的一系列L2线速以太网交换产品，全GE端口，主要定位于企业网高速互连和千兆到桌面的应用，当其使用在城域网时，可以借助多路千兆光口提供城域网汇聚。

戴尔s560p s560t投影仪用户手册说明书

Dell 交互式投影仪S560P/ S560T用户手册注、小心和警告注：“注”表示重要信息，可以帮助您更好地使用投影机。

小心：“小心”表示如果不遵循使用说明，可能会导致硬件损坏或数据丢失。

警告：“警告”表示潜在的财产损失、人身伤害甚至死亡。

____________________本文档所含信息如有更改，恕不通知。

未经Dell Inc.的书面许可，严禁任何人以任何方式复制这些资料。

本文所用商标： Dell和DELL标志是Dell Inc.的商标；DLP和DLP标志是T EXASI NSTRUMENTS I NCORPORATED的商标；Microsoft和Windows是Microsoft Corporation 在美国和/或其它国家（地区）的注册商标或商标。

本文档中可能用到的其它商标和品牌名称是指拥有该商标或名称的实体或其产品。

除其自身的商标和品牌名称之外，Dell Inc.对其它商标和品牌名称不拥有任何权益。

型号： Dell 投影仪 S560P/S560T2016年6月 Rev. A00目录1关于您的Dell投影仪 (5)投影仪包装箱物品 (5)投影仪顶部和底部概览 (7)投影仪连接 (8)调整图像尺寸 (10)遥控器 (12)2使用手写笔（仅适用于 S560P） (16)系统要求 (16)关于手写笔 (17)更换手写笔尖 (18)更换手写笔电池 (19)使用手写笔操作 S560P (20)触控区域设置 (21)手写笔校准 (23)3使用交互式触控（仅适用于 S560T） (24)系统要求 (24)设置交互式触控 (25)使用交互式触控操作 S560T (25)触控区域设置 (27)交互式触控校准 (29)使用 S560T 和干擦白板 (30)4连接无线显示适配器 (31)安装无线显示适配器 (31)设置无线显示适配器 (32)5故障排除 (33)故障排除提示 (33)指导信号 (36)目录|36维护 (37)更换灯泡 (37)更换遥控器电池 (39)7规格 (40)8更多信息 (43)9与Dell联系 (44)4|目录投影仪随机附带以下所示的所有物品。

华为交换机配置教程(从入门开始)-华为交换机详细教程

入门篇TELNET远程管理交换机配置一组网需求：1．PC通过telnet登陆交换机并对其进行管理；2．分别应用帐号+密码方式、仅密码方式以及radius认证方式；3．只允许192.1.1.0/24网段的地址的PC TELNET访问。

二组网图：作为telnet登陆主机的PC与Switch A之间通过局域网互连（也可以直连），PC可以ping通Switch A。

三配置步骤：1H3C S3100-SI S5100系列交换机TELNET配置流程账号+密码方式登陆1．配置TELNET登陆的ip地址<SwitchA>system-view[SwitchA]vlan2[SwitchA-vlan2]port Ethernet1/0/1[SwitchA-vlan2]quit[SwitchA]management-vlan2[SwitchA]interface vlan2[SwitchA-Vlan-interface2]ip address192.168.0.1242．进入用户界面视图[SwitchA]user-interface vty043．配置本地或远端用户名+口令认证方式[SwitchA-ui-vty0-4]authentication-mode scheme4．配置登陆用户的级别为最高级别3(缺省为级别1)[SwitchA-ui-vty0-4]user privilege level35．添加TELNET管理的用户，用户类型为”telnet”，用户名为”huawei”，密码为”admin”[SwitchA]local-user huawei[SwitchA-luser-huawei]service-type telnet level3[SwitchA-luser-huawei]password simple admin仅密码方式登陆1．配置TELNET登陆的ip地址(与上面账号+密码登陆方式相同)2．进入用户界面视图[SwitchA]user-interface vty043．设置认证方式为密码验证方式[SwitchA-ui-vty0-4]authentication-mode password4．设置登陆验证的password为明文密码”huawei”[SwitchA-ui-vty0-4]set authentication password simple huawei5．配置登陆用户的级别为最高级别3(缺省为级别1)[SwitchA-ui-vty0-4]user privilege level3TELNET RADIUS验证方式配置1．配置TELNET登陆的ip地址(与上面账号+密码登陆方式相同)2．进入用户界面视图[SwitchA]user-interface vty043．配置远端用户名和口令认证[SwitchA-ui-vty0-4]authentication-mode scheme4．配置RADIUS认证方案，名为”cams”[SwitchA]radius scheme cams5．配置RADIUS认证服务器地址192.168.0.31[SwitchA-radius-cams]primary authentication192.168.0.3118126．配置交换机与认证服务器的验证口令为”huawei”[SwitchA-radius-cams]key authentication huawei7．送往RADIUS的报文不带域名[SwitchA-radius-cams]user-name-format without-domain8．创建（进入）一个域，名为”huawei”[SwitchA]domain huawei9．在域”huawei”中引用名为”cams”的认证方案[SwitchA-isp-huawei]radius-scheme cams10．将域”huawei”配置为缺省域[SwitchA]domain default enable HuaweiTELNET访问控制配置1．配置访问控制规则只允许192.1.1.0/24网段登录[SwitchA]acl number2000[SwitchA-acl-basic-2000]rule deny source any[SwitchA-acl-basic-2000]rule permit source192.1.1.00.0.0.2552．配置只允许符合ACL2000的IP地址登录交换机[SwitchA]user-interface vty04[SwitchA-ui-vty0-4]acl2000inbound3．补充说明：�TELNET访问控制配置是在以上三种验证方式配置完成的基础上进行的配置；�TELNET登陆主机与交换机不是直连的情况下需要配置默认路由。

pw5610安装手册

安裝手冊1警告建議安裝者，使用者和PWS操作員都必須先詳讀安裝手冊。

ㄧ般–僅合格人員可以安裝及操作PWS。

–PWS安裝需依據此安裝手冊。

–PWS需固定安裝於平面，以下是安裝時需注意的狀況:• 避免安裝於有爆炸危險的場所• 避免安裝於磁場過強的場所• 避免安裝於陽光直射的場所•避免安裝於溫度變化劇烈的場所•可使用污染等級2的環境•可安裝在Type1之外殼平面上–避免液體，金屬雜質或斷的線頭掉入PWS內部；以免發生火災或電子元件損害。

–PWS符合EMC指示2004/108/EC的要求。

–PWS若安裝於溫度高於或低於手冊建議儲存溫度範圍可能會造成LCD液晶顯示故障。

–LCD中的液晶物質含有強烈刺激成份。

若皮膚接觸到，請立即沖洗。

若眼睛接觸到，請以大量的清水沖洗。

如果眼睛仍感不適，請盡速就醫。

–供應商並不負責維修自行改裝之PWS。

–請使用符合供應商規格的零件和附件。

–週邊設備需符合需求並安裝於適當的位置。

–圖片僅供說明參考。

關於任何特殊安裝部分，供應商無法確保依據圖片說明安裝後是否能正常使用。

–供應商並不確保PWS的特殊應用、產品設計、安裝及操作部分。

電源–PWS的輸入電源是DC24V，如果所供應的電源不是在DC24V ± 15%內，將會嚴重毀損PWS。

因此，請定時檢查交換式電源供應器所提供之DC電源是否穩定。

–為避免觸電，在連接PWS的電源線前，請先切斷電源。

安裝–通訊線必須與電源線分開，可使用隔離線，否則可能會發生不可預料的問題。

使用期間–緊急停止和其他安全功能可能無法通過PWS控制。

–請勿用力觸壓或使用尖銳物品觸碰按鍵或螢幕。

服務與維修–需由專業人員進行維修。

–進行清理或維修前，請記得將電源拔除。

–清理螢幕和前面板時，請使用軟布和溫和的去汙劑。

–請務必使用供應商建議的電池。

廢料回收–PWS 或其零件需根據當地法規進行回收處理。

–下列零件可能含有危害健康和汙染環境的成分: 鋰電池、電容器和螢幕。

SRC6001用户手册

第 2 章编辑软件使用说明.................................................................................................. 2
2.1 元件编辑主画面 ...................................................................................................................... 2 2.2 “组块区”画面说明 .............................................................................................................. 3 2.3 工具栏图标说明 ...................................................................................................................... 4 2.4 菜单功能说明 .......................................................................................................................... 6 2.5 对话框功能说明 .................................................................................................................... 10 2.6 快捷键说明............................................................................................................................ 13 2.7 开短路编辑窗 ........................................................................................................................ 14 2.8 “元件打印”窗口 ............................................................................................................... 16

ABB机器人操作手册-校准

校准程序中新增了机器人型号 IRB 1600 ID。
本修订版包含下列新增内容和 / 或更改： • 淘汰了 S4Cplus/M2000。 • 淘汰了 IRB?4450S、IRB?6600/6650 和 IRB?940。 • 新增了 IRB?2600、IRB?4600、IRB?6620、IRB?6620LX、IRB?6640、 IRB?6660.
参考
文档名称
Product manual - IRB 140 Product manual - IRB 260 Product manual - IRB 460 Product manual - IRB 660 Product manual - IRB 760 产品手册 - IRB 1410 Product manual - IRB 1600/1600ID Product manual - IRB 2400 Product manual - IRB 2600 Product manual - IRB 4400/4450S Product manual - IRB 4600 Product manual - IRB 6620 Product manual - IRB 6620LX
本修订版包含下列增添和 / 或修改内容： • 增添 IRB 760 和 IRB 460。 • 将手册中全部 “ 后退弯曲的机器人 ” 命名更改为 “ 串联机器人 ”。 • 添加章节轴 4 和轴 6 的正确校准位置第 45 页。 • 在设备列表中添加 IRB 1600ID，有关转动盘适配器的信息，请参见校准摆锤设备第 29 页。 • 添加关于水平仪 2000 机柜内连接点的信息，请参见启动 Levelmeter 2000 第 34 页 .
进行了少量的编辑性更改。新增了校准悬摆工具的方法。有关 IRB 7600-2.3/500 信息的变更。

DPtech LSW5600系列以太网交换机安装手册v1.5

iv
DPtech LSW5600 系列以太网交换机安装手册
2.2.4 抗干扰要求 ..................................................................................................................... 2-3 2.2.5 防雷击要求 ..................................................................................................................... 2-3 2.2.6 接地要求 ......................................................................................................................... 2-3 2.2.7 布线要求 ......................................................................................................................... 2-3 2.3 激光使用安全 .................................................................................................................... 2-3 2.4 安装工具 ............................................................................................................................ 2-4

S5600交换机作为ftp客户端升级bootrom及主机软件

交换机作为ftp客户端升级bootrom及主机软件一组网需求：用户通过Telnet远程登录到交换机上，在交换机上执行FTP命令，从远程的FTPServer上下载bootrom及主机软件程序并对交换机进行升级。

二组网图：三配置步骤：全系列交换机作为ftp客户端升级bootrom及主机软件1．在FTP Server上运行服务器程序，设定ip地址（这里设为192.168.0.10），设定账号密码（这里分别设为switch和hello），指定需要加载的程序所在的文件路径。

2．设定交换机的ip地址，并保证交换机与ftp 服务器之间路由可达。

3．用户视图下登陆ftp服务器。

<H3C>ftp 192.168.0.10Trying ... Press CTRL+K to abort Connected. 220 3Com 3CDaemon FTP Server Version 2.0 User(none):switch 331 User name ok, need password Password: 230 User logged in4．通过FTP的get命令将软件下载到本地交换机上[ftp] get s5600_v407.btm 227 Entering passive mode (192,168,0,10,17,92) 125 Using existing data connection .............226 Closing data connection; File transfer successful. FTP: 337120 byte(s) received in 22.737 second(s) 14.00K byte(s)/sec.5．下载完成后退出ftp服务器登陆[ftp]bye 221 Service closing control connection<H3C>6．在用户视图下，加载新上传的bootrom软件，出现提示时输入y后回车确认<H3C> boot bootrom s5600_v407.btmThis will update Bootrom on unit 1. Continue? [Y/N] y Upgrading Bootrom, please wait... Upgrade Bootrom succeeded!7．重新启动交换机<H3C> reboot8．补充说明：●交换机不随机提供FTP的服务器程序；●重起前请确认是否需要保存其他配置，防止重启后造成配置信息丢失；●当计算机上使用不同的FTP服务器软件时，将向交换机输出不同的显示信息，主机软件也可以应用get命令实现向交换机加载文件。

W5100S数据手册V1.0.0

PHYCR1 (PHY 控制寄存器 1) ...................................................... 35 SLCR (SOCKET-less 控制寄存器) ................................................... 36 SLRTR (SOCKET-less 重传超时时间寄存器) ...................................... 37 SLRCR (SOCKET-less 重传次数寄存器) ........................................... 37 SLPIPR (SOCKET-less 目标 IP 地址寄存器) ........................................ 37 SLPHAR (SOCKET-less 目标 MAC 地址寄存器) ................................... 37 PINGSEQR (PING 序列号寄存器) ................................................... 38 PINGIDR (PING ID 寄存器) .......................................................... 38 SLIMR (SOCKET-less 中断屏蔽寄存器) ............................................ 38 SLIR (SOCKET-less 中断寄存器) .................................................... 39 CLKLCKR (时钟锁定寄存器) ......................................................... 39 NETLCKR (网络锁定寄存器)......................................................... 40 PHYLCKR (PHY 锁定寄存器 ) ....................................................... 40 VERR (芯片版本寄存器) ............................................................. 40 TCNTR (Ticker 计数器寄存器) ..................................................... 40 TCNTCLR (Ticker 计数器清除寄存器) ............................................ 40 Sn_MR (SOCKET n 模式寄存器) .................................................... 41 Sn_CR (SOCKET n 控制寄存器) .................................................... 42 Sn_IR (SOCKET n 中断寄存器) ..................................................... 44 Sn_SR (SOCKET n 状态寄存器) ..................................................... 44 Sn_PORTR (SOCKET n 源端口寄存器)............................................. 46 Sn_DHAR (SOCKET n 目标 MAC 地址寄存器) ..................................... 47 Sn_DIPR (SOCKET n 目标 IP 地址寄存器) ......................................... 47 Sn_DPORTR (SOCKET n 目标端口寄存器) ........................................ 48 Sn_MSS (SOCKET n 最大分段寄存器) ............................................. 48 Sn_PROTOR (SOCKET n IP 协议寄存器) .......................................... 48 Sn_TOS (SOCKET n IP 服务类型寄存器) .......................................... 49 Sn_TTL (SOCKET n IP 生存时间寄存器) .......................................... 49 Sn_RXBUF_SIZE (SOCKET n 接收缓存大小寄存器) .............................. 49 Sn_TXBUF_SIZE (SOCKET n 发送缓存大小寄存器) .............................. 49 Sn_TX_FSR (SOCKET n 空闲发送缓存寄存器) ................................... 50 Sn_TX_RD (SOCKET n 发送读指针寄存器) ........................................ 50 Sn_TX_WR (SOCKET n 发送写指针寄存器) ....................................... 50 Sn_RX_RSR (SOCKET n 接收大小寄存器) ......................................... 51 Sn_RX_RD (SOCKET n 接收读指针寄存器) ....................................... 51 Sn_RX_WR (SOCKET n 接收写指针寄存器) ....................................... 51 Sn_IMR (SOCKET n 中断屏蔽寄存器) .............................................. 52 Sn_FRAGR (SOCKET n IP 包头片段偏移寄存器) .................................. 52

1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。

总述目录目录第1章资料获取方式..............................................................................................................1-11.1 随机光盘.............................................................................................................................1-11.2 华为3Com网站.................................................................................................................1-11.3 软件版本发布配套资料.......................................................................................................1-1第2章资料与版本的配套关系................................................................................................2-12.1 手册对应的软件版本..........................................................................................................2-12.2 配套资料清单.....................................................................................................................2-2第3章产品简介.....................................................................................................................3-13.1 引言....................................................................................................................................3-13.2 型号介绍.............................................................................................................................3-13.3 软件特性.............................................................................................................................3-2第4章组网应用.....................................................................................................................4-14.1 中小型企业网的核心..........................................................................................................4-14.2 大型的企业和园区网的组网................................................................................................4-1总述第1章资料获取方式第1章资料获取方式华为三康技术有限公司提供多种获取资料的途径，方便用户及时获得产品相关的资料和新增特性文档。

资料的主要获取方式：z通过随机光盘获取z通过华为3Com网站获取z通过软件版本发布配套资料获取1.1 随机光盘华为3Com为每台设备都附带有随机光盘，光盘中包含该型号产品的成套电子版手册，包括：操作手册、命令手册、安装手册、兼容性手册。

用户安装随机光盘中的浏览程序之后，可以通过操作界面方便地检索到所需的内容。

由于产品版本升级或其它原因，手册内容会不定期进行更新，随机光盘中的内容可能滞后于最新的软件版本。

除非另有约定，本手册仅作为使用指导，本手册中的所有陈述、信息和建议不构成任何明示或暗示的担保。

最新的软件版本配套资料请到华为3Com网站上进行查询。

1.2 华为3Com网站通过华为3Com网站查询和下载与该版本配套的产品资料，方法如下。

表1-1从网站查询和下载资料的说明如何申请帐号首先，登录到http:// 网站的主页；单击［登录/注册］，然后输入用户名、密码，并单击<注册>即可。

如何获取产品资料单击主页的［文档中心］，然后即可按产品类别来查询资料；选择产品后即可弹出相应的产品明细列表；指定了设备类型后，即可选择与该产品相关的手册。

1.3 软件版本发布配套资料由于产品软件版本升级，软件版本中可能会新增一些软件特性。

用户可通过软件版本发布配套资料获取这些新增特性的相关使用文档。

第2章资料与版本的配套关系2.1 手册对应的软件版本《Quidway S5600系列以太网交换机操作手册Release1510》和《Quidway S5600系列以太网交换机命令手册Release1510》对应S5600系列产品的Release0035、ESS1508和Release1510这三个软件版本，这三个软件版本在特性上有所不同。

z Release1510和ESS1508版本与Release0035版本相比，都新增了6个特性，具体请参见表2-1。

z Release1510与ESS1508版本和Release0035版本相比，又新增了6个特性，具体请参见表2-2。

表2-1Release1510和ESS1508版本新增特性Release1510和ESS1508版本都支持的特性对应手册位置设置端口统计信息时间间隔 09-端口基本配置端口安全模式新增autolearn模式 12-端口安全&端口绑定标准MSTP（STP Compliance）16-MSTP未知组播丢弃（Unknown Multicast Drop） 18-组播HWTACACS（HUAWEI Terminal Access20-AAA&RADIUS&HWTACACS&EAD Controller Access Control System，华为终端接入控制系统）DNS（Domain Name System，域名系统） 42-域名系统表2-2Release1510版本特有特性Release1510版本特有特性对应手册位置可以开启和关闭对giants报文的统计 09-端口基本配置DLDP协议支持主备倒换13-DLDPBPDU拦截特性16-MSTP禁止RPT向SPT切换 18-组播协议BPDU Tunnel 39-VLAN VPNRelease1510版本特有特性对应手册位置Telnet及SSH服务对应的TCP 23及TCP 22端口开启/关闭02-登录交换机操作HTTP的TCP 80端口打开/关闭 02-登录交换机操作组播路由RAW Socket打开/关闭 18-组播协议RADIUS的认证UDP 1812端口、计费UDP 1813端口打开/关闭20-AAA&RADIUS&HWTACACS&EADLOCALSERVER的认证UDP 1645、计费UDP 1646端口打开/关闭20-AAA&RADIUS&HWTACACS&EADDHCP(DHCP Server / DHCP Client /DHCP Relay）的TCP 67端口和TCP68端口打开/关闭24-DHCP集群UDP 40000端口打开/关闭29-ClusterSNMP-agent的UDP 161端口和SNMP-TRAP Client的UDP 1024端口打开/关闭32-SNMP及RMONTCP/UDP端口关闭特性NTP的UDP 123端口打开/关闭33-NTP2.2 配套资料清单表2-3配套手册清单手册名称资料版本《Quidway S5600系列以太网交换机安装手册》(V1.04)《Quidway S5600系列以太网交换机操作手册-Release1510》(V1.00)《Quidway S5600系列以太网交换机命令手册-Release1510》(V1.00)第3章产品简介3.1 引言Quidway S5600系列以太网交换机是具有多层交换功能的以太网交换产品，支持丰富的三层特性和增强的扩展功能。

是为要求具备高性能、较大端口密度且易于安装的网络环境而设计的智能型可网管交换机。

3.2 型号介绍Quidway S5600系列以太网交换机目前包含型号如表3-1所示表3-1S5600系列以太网交换机型号供电电源前面板可用端口数前面板端口前面板的Combo口Console口Quidway S5624P 交、直流双输入电源模块（PSL130-AD）供电2424个10/100/1000Base-T电口4个千兆SFPCombo接口1QuidwayS5624P-PWR PoE电源模块（PSL480-AD24P采用外部交流/直流输入）供电2424个10/100/1000Base-T电口4个千兆SFPCombo接口1Quidway S5624F 交、直流双输入电源模块（PSL130-AD）供电2424个1000MSFP光口4个千兆RJ45Combo接口1Quidway S5648P 交、直流双输入电源模块（PSL180-AD）供电4848个10/100/1000Base-T电口4个千兆SFPCombo接口1QuidwayS5648P-PWR PoE电源模块（PSL480-AD48P采用外部直流/直流输入）供电4848个10/100/1000Base-T电口4个千兆SFPCombo接口1S5600系列交换机的后面板提供一个固定的2端口Fabric接口和一个扩展模块插槽，扩展模块可选配8端口1000M SFP模块、1端口10G XENPAK模块和2端口10G XFP模块。
