锂离子电池用双草酸硼酸锂的固相合成
二氟草酸硼酸锂的电化学性能、制备和表征

二氟草酸硼酸锂的电化学性能、制备和表征赵卫娟;陈明炎;张勇耀;项文勤;盛楠;张钦杰;谢佩瑾;李姣【摘要】二氟草酸硼酸锂是具有很好市场前景的二次锂离子电池电解质锂盐及添加剂.主要介绍了二氟草酸硼酸锂的电化学性能及制备和表征方法.【期刊名称】《有机氟工业》【年(卷),期】2018(000)003【总页数】6页(P27-31,43)【关键词】二氟草酸硼酸锂;LiDFOB;锂离子电池【作者】赵卫娟;陈明炎;张勇耀;项文勤;盛楠;张钦杰;谢佩瑾;李姣【作者单位】浙江省化工研究院有限公司,浙江杭州310023;浙江省化工研究院有限公司,浙江杭州310023;浙江省化工研究院有限公司,浙江杭州310023;浙江省化工研究院有限公司,浙江杭州310023;浙江省化工研究院有限公司,浙江杭州310023;浙江省化工研究院有限公司,浙江杭州310023;浙江省化工研究院有限公司,浙江杭州310023;浙江省化工研究院有限公司,浙江杭州310023【正文语种】中文0 前言电解质锂盐的性质决定了电解液的基本电化学性能[1]。
六氟磷酸锂(LiPF6)是目前商品锂离子电池普遍采用的电解质,但它存在对水分敏感、热稳定性差等缺点,易导致电池性能在高温下严重恶化[2],在低温环境下,LiPF6由于电导率降低、固体电解质相界面(SEI)膜阻抗增加及离子传递阻抗增加等原因,无法满足锂离子电池的应用要求。
四氟硼酸锂(LiBF4)对环境水分比较不敏感、比LiPF6稳定,在低温下的电荷迁移电阻小、性能比LiPF6好,但单独使用会导致锂离子电池的容量和库仑效率下降[3]。
双草酸硼酸锂(LiBOB)的热稳定性好,具有良好的电化学稳定性,能在石墨上形成稳定而致密的固体电解质相界面膜,提高电池的循环性能;但在部分低介电常数的溶剂特别是在线性碳酸酯类中几乎不溶解,且形成的SEI膜电阻很大,低温性能不好,应用受到限制。
二氟草酸硼酸锂(LiDFOB)可以增强电池的稳定性、降低阻抗、提高循环寿命和倍率性能,在较宽的温度范围内具有良好的离子电导,为电池具备优异的高、低温性能提供了良好的基础。
二氟草酸硼酸锂的制备与性能研究

二氟草酸硼酸锂的制备与性能研究王永勤;郭贤慧;王建萍;许胜霞【摘要】以无水氯化铝为催化剂,以四氟硼酸锂和无水草酸为原料,制备高纯二氟草酸硼酸锂(LiODFB).研究了反应时间、反应温度和反应物配比(四氟硼酸锂与草酸物质的量比)对产品纯度的影响以及结晶温度和结晶时间对产品收率的影响.实验结果表明,在反应温度为10℃、反应时间为4h、反应物配比为1∶1、结晶温度为-20℃、结晶时间为4h条件下,制得LiODFB的纯度可达99.97%、收率可达95.9%.另外,以LiODFB作为电解液添加剂,可以有效改善锂电池的高温、常温和低温性能.【期刊名称】《无机盐工业》【年(卷),期】2018(050)009【总页数】4页(P46-49)【关键词】二氟草酸硼酸锂;无水氯化铝;四氟硼酸锂【作者】王永勤;郭贤慧;王建萍;许胜霞【作者单位】多氟多化工股份有限公司,河南焦作454006;多氟多化工股份有限公司,河南焦作454006;多氟多化工股份有限公司,河南焦作454006;多氟多化工股份有限公司,河南焦作454006【正文语种】中文【中图分类】TQ131.11目前,锂离子电池已经在人们的生活中起着越来越重要的作用。
但是,锂电池技术仍然存在一定的问题,其中最主要的原因就是锂电池中使用的电解质为六氟磷酸锂(LiPF6)。
LiPF6存在对水分非常敏感、高温性能不稳定以及分解产物HF对电极材料有腐蚀性等问题,从而导致锂电池的安全性能较差[1]。
同时,在低温环境中LiPF6也存在溶解性较差、电导率较低和锂离子迁移阻抗较大等问题,无法满足动力锂离子电池的使用要求[2]。
因此,开发性能优异的新型电解质锂盐引起相关研究者的兴趣。
迄今为止,研究机构已经开发出多种新型电解质锂盐,比较有代表性的就是四氟硼酸锂(LiBF4)和双草酸硼酸锂(LiBOB)。
其中,LiBOB具有高温不易分解、对水分不敏感、合成工艺简单无污染、电化学稳定窗口较宽且能够在负极表面形成良好的SEI膜等优点。

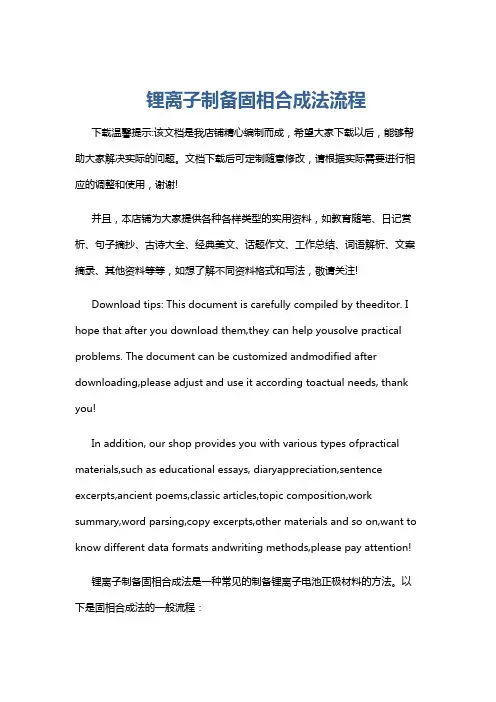

锂离子制备固相合成法流程

锂离子制备固相合成法流程下载温馨提示:该文档是我店铺精心编制而成,希望大家下载以后,能够帮助大家解决实际的问题。
文档下载后可定制随意修改,请根据实际需要进行相应的调整和使用,谢谢!并且,本店铺为大家提供各种各样类型的实用资料,如教育随笔、日记赏析、句子摘抄、古诗大全、经典美文、话题作文、工作总结、词语解析、文案摘录、其他资料等等,如想了解不同资料格式和写法,敬请关注!Download tips: This document is carefully compiled by theeditor. I hope that after you download them,they can help yousolve practical problems. The document can be customized andmodified after downloading,please adjust and use it according toactual needs, thank you!In addition, our shop provides you with various types ofpractical materials,such as educational essays, diaryappreciation,sentence excerpts,ancient poems,classic articles,topic composition,work summary,word parsing,copy excerpts,other materials and so on,want to know different data formats andwriting methods,please pay attention!锂离子制备固相合成法是一种常见的制备锂离子电池正极材料的方法。
新型锂离子电池用电解质盐LiODFB的研制及其性质

电极材料在LiODFB电解液中的稳定性优于在LiPF6电解液中的稳定性。
18
四、草酸二氟硼酸锂(LiODFB)的电性能
4.3 电化学稳定性
4 (a) -20℃ 3 3 4 (b) Room tempreture
Current/mA
2 LiPF6 LiODFB
Current/mA
LiODFB:6.01V LiPF6:4.69V, 6.33V
LiODFB 4 5 6 7
Current/mA
1 LiPF6 0 2 3
Potential/V
LiODFB电解液较LiPF6 电解液对铝箔更稳定。
LiODFB:4.58V-5.04V,5.31V-5.63V;
LiPF6:3.91V-4.63V,4.72V5.01V;5.26V-5.45V 电解液对集流体铝箔的电流-电位曲线
6
7
LiODFB电解液的电化学 窗口大于LiPF6电解液。
LiODFB:4.2V-5.0V,5.38V-5.62V; LiPF6:3.98V-4.98V,5.11V-5.5V;
电解液的氧化分解电位曲线
19
四、草酸二氟硼酸锂(LiODFB)的电性能
4.4 对集流体腐蚀性
3 (a) -20℃ 2 2 3 (b) Room tempreture
B
7.520 7.522
C
16.709 16.707
O
44.514 44.516
F
26.429 26.430
经过计算,制得的样品纯度高达99.94%。
10
三、草酸二氟硼酸锂(LiODFB)的表征及性质
3.2 分子结构及傅立叶红外光谱
经过红外光谱检测,所有官能团的峰位都与文献报道的纯LiODFB一致。

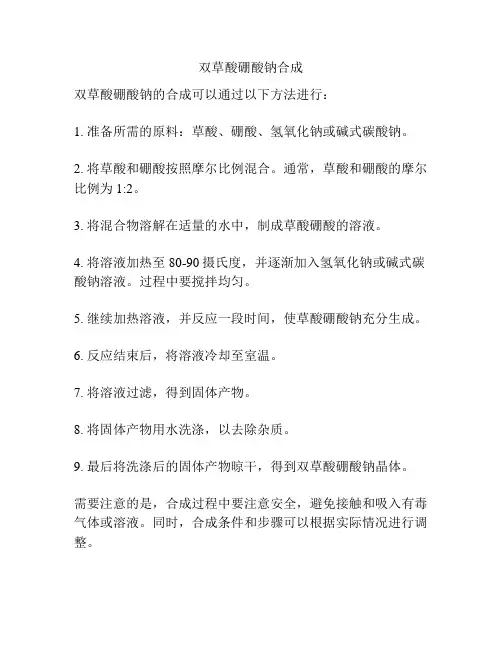

双草酸硼酸钠合成

双草酸硼酸钠合成
双草酸硼酸钠的合成可以通过以下方法进行:
1. 准备所需的原料:草酸、硼酸、氢氧化钠或碱式碳酸钠。
2. 将草酸和硼酸按照摩尔比例混合。
通常,草酸和硼酸的摩尔比例为1:2。
3. 将混合物溶解在适量的水中,制成草酸硼酸的溶液。
4. 将溶液加热至80-90摄氏度,并逐渐加入氢氧化钠或碱式碳酸钠溶液。
过程中要搅拌均匀。
5. 继续加热溶液,并反应一段时间,使草酸硼酸钠充分生成。
6. 反应结束后,将溶液冷却至室温。
7. 将溶液过滤,得到固体产物。
8. 将固体产物用水洗涤,以去除杂质。
9. 最后将洗涤后的固体产物晾干,得到双草酸硼酸钠晶体。
需要注意的是,合成过程中要注意安全,避免接触和吸入有毒气体或溶液。
同时,合成条件和步骤可以根据实际情况进行调整。
- 1、下载文档前请自行甄别文档内容的完整性,平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益,请联系客服反馈,我们会尽快为您处理(人工客服工作时间:9:00-18:30)。
42 无机盐工业 INORGANIC CHEMICALS INDUSTRY 第43卷第4期
2011年4月
锂离子电池用双草酸硼酸锂的固相合成 张羽,袁莉,刘锦平,李晓磊,赵洪,宋晓莉 (中海油天津化工研究设计院,天津300131)
摘要:详细介绍了固相法合成的一种新型电解质锂盐——双草酸硼酸锂(LiBOB)。制备过程采用草酸、氢 氧化锂、硼酸为原料,其物质的量比为2.1:1:1,经球磨混合后高温烧制,烧制温度为120 oC、脱水温度为240℃,所 得产品经乙酸乙酯提纯后即得产物。产物通过分析测定可知,其杂质含量少且晶体结构完整;并通过热分析证实 其热稳定性优于六氟磷酸锂。用其制备的电解液组装的电池,循环性能较好,所制双草酸硼酸锂达到用作电池电 解质锂盐的标准。 关键词:双草酸硼酸锂;锂离子电池;草酸;氢氧化锂;硼酸 中图分类号:TQ131.11 文献标识码:A 文章编号:1006—4990(2011)04—0042—03
Solid phase synthesis of LiB0B for lithium batteries Zhang Yue。Yuan Li,Liu Jinping,Li Xiaolei I Zhao Hong,Song Xiaoli (CNOOC Tianjin Chemical enrc^&Design Institute,Tianjin 300131,China)
Abstract:Synthesis of a new type lithium salt electrolyte--lithium bis(oxalato)borate(LiB0B)by solid phase meth— od was introduced in detail.In preparation process,oxalic acid-lithium hydroxide,and boric acid were used as raw materi— als,whose amount-of-substance ratio was 2.1:1:1.After mixed by ball milling。sintered at 120℃,and dehydrated at 240℃。HBOB product could be obtained by purification with ethyl acetate.Analysis results showed the product had a corn・ olete crystal structure and a low content of impurities.Thermal analysis proved that its thermal stability was better than that of lithium hexafluorophosphate(LiPF6).Battery assembled by HBOB prepared electrolyte had a better cycle performance. Furthermore,the prepared LiBOB reached the standard of lithium salt electrolyte used for lithium-ion batteries. Key words:lithium bis(oxalato)borate(LiBOB);lithium-ion batteries;oxalic acid;lithium hydroxide;boric acid
LiPF 由于具有较高的离子电导率和稳定的电 化学性能,是目前锂离子电池商业应用中最为广泛 的导电锂盐,然而,LiPF 对水极其敏感,热稳定性很 差,制备条件苛刻,提纯困难,污染严重,成本较高, 这些问题也使其不能够成为锂离子电池的理想 电解质。为了寻找可以替代LiPF 的新型电解质盐,
一直以来人们不断尝试,其中受到关注最多的是双 草酸硼酸锂(LiBOB)电解质盐。LiBOB热稳定性 好,电化学稳定性高;对锰系正极材料适应性好,能 够抑制锰溶解、延长锰酸锂动力电池的寿命;.在 石墨类负极材料表面具有良好的成膜性能;LiBOB 对水的稳定性大大优于LiPF ;LiBOB电解液能够 有效提高正极和负极材料的热稳定性,可以大大提 高锂离子电池的安全性。此外,LiBOB制备原料价 廉易得,制备方法相对简单、环保…。因此,研究开 发LiBOB对于满足当前锂离子电池高安全性、高功 率和特定应用环境需求、延长使用寿命具有十分重 要的意义。
1 实验 1.1实验试剂与仪器 H2C2O4・2H2O,纯度I>99.5%;H3BO3,纯度≥ 99.5%;LiOH・H2O,纯度>199.0%;LiFePO4 O 行星式球磨机;恒温干燥器;DDSJ一308A型电 导率仪。 1.2实验机理与制备 本实验采用了固相法合成LiBOB粗产品,其合 成路线如反应式(1): LiOH+2H2C204+H3BO3一Li[(C204)2B]+4H20(1) 首先,将反应原料草酸、氢氧化锂、硼酸按物质 的量比为2.1:1:l进行球磨混合,然后在氮气保护 下烧制3 h即制得LiBOB粗产品。可以看出固相合 成法不需要引入其他反应介质,只要脱去水即可得 到纯的产物,脱水时间为6 h。 1.3提纯与精制 为得到电池级LiBOB,采用重结晶的方法对制 2011年4月 张明等:锂离子电池用双草酸硼酸锂的固相合成 43 得的粗产品进行提纯。为使重结晶过程中析出的晶 体与母液进行分离,实验中采用负压抽滤方式,并用 溶剂对结晶进行洗涤,除去晶体表面附着的母 液 ]。经抽滤洗涤后的晶体,表面还含有少量的溶 剂,因LiBOB极易吸潮,实验中采用了真空恒温干 燥方式进行干燥。 对乙腈、乙酸乙酯、碳酸二甲酯等溶剂进行筛 选,并对重结晶试验条件进行优化。 1.4 LiBOB产品的检测 通过XRD进行产品的物相分析;采用元素分析 方法检测产品中的金属离子含量;采用热重分析技 术测试产品的分解温度,确定产品的热稳定性。 1.5 LiBOB在三元混合溶剂中的电导率 准确称取一定量经提纯后的LiBOB,溶于体积 比为1:1:1的PC/EMC/DMC三元混合溶剂中,配 制成0.7 mol/L LiBOB—PC/EMC/DMC的电解液, 并用电导率仪测定温度分别为一40、一30、一20、 一10、0、10、20、30、40、50、60℃时的电导率。 实验中有关碳酸酯溶液的配制均在手套箱内进 行。实验温度分别由超级恒温槽(实验温度高于室 温部分)及低温冷却液循环泵(实验温度低于室温 部分)控制。 1.6 电池的组装及循环性能测试 以LiFePO 为正极,锂片为负极,0.7 molfL LiBOB—PC/EMC/DMC电解液体系组装LiFePO / Li实验电池,用电池测试系统测试电池的电化学性 能(电压为2.7~4.2 V)。 2结果与讨论 2.1 固相合成条件对产物产率的影响 主要研究了烧制温度、脱水温度等对产物收率 和纯度的影响。正交试验结果列于表1。由表1可 以看出:当烧制温度为120℃,脱水温度为240 oC时 实验结果最佳。 表1 固相合成条件对产物产率的影响 试验号烧制温度/"C脱水温度/℃LiBOB纯度/% 收率/% 1 100 200 91.12 83.4 2 100 220 96.39 85.5 3 100 240 99.17 90.3 4 100 260 97.38 88.4 5 120 200 98.89 89.6 6 l20 220 99.02 91.5 7 120 240 99.55 92.9 8 120 260 99.43 89.2 9 140 200 97.26 8O.8 10 140 220 98.39 86.5 11 140 240 99.23 88.2 12 140 260 98.8】 87.6 2.2重结晶实验条件优化结果 分别对乙腈、乙酸乙酯、碳酸二甲酯、碳酸丙烯 酯等溶剂进行了筛选,实验结果如表2。由表2可 以看出,通过对溶剂毒性、提纯得到的LiBOB纯度 以及重结晶收率这3方面因素的综合考察,最终选 定乙酸乙酯作为重结晶溶剂。
表2 LiBOB在不同溶剂中重结晶实验结果
在确定乙酸乙酯作为重结晶溶剂后,对其进行 条件优化,结果见表3。由表3可以看出,LiBOB与 乙酸乙酯质量比为1:(5~7)时,都可以得到较高的 实验收率及纯度很高的电池级LiBOB产品。
表3 LiBOB在乙酸乙酯中重结晶条件优化结果
2.3 LiBOB产品的检测结果 2.3.1 XRD测试结果 图1为所得产物的XRD谱图。该谱图与标准 PDF卡片对照,在19.22、23.14、26.18。3处出现了 最强峰,在32.12、36.68。等处出现了次强峰,确认 样品为LiBOB物质。衍射峰尖锐清晰,说明制得样 品的晶体结构完整。
图1 LiBOB的XRD测试谱图 2.3.2 LiBOB的元素分析 采用元素分析方法检测产品中的金属离子含 量。其中杂质元素Fe的质量分数为0.000 2%,Ni 的质量分数为0.000 1%,Na质量分数为 无机盐工业 第43卷第4期 0.000 2%,K质量分数为0.000 7%,Ca质量分数为 0.000 5%,产品达到锂离子电池的使用标准。 2.3.3 LiBOB的热重分析 LiBOB用于锂离子电池时必须具有足够的热稳 定性。采用热重分析技术测试合成的LiBOB,热重 曲线如图2所示。从图2可以看出,LiBOB有很高 的热稳定性,温度高于300℃才发生分解。可以推 测,在高温下使用时,LiBOB电解液将比LiPF 电解 液更具有优势。
80 蓑
50。 30 50 100 150 200 250 30o 350
温度fC 图2 LiBOB的热重曲线
2.4不同温度下的电导率 判断一种有机碳酸酯溶液能否用作锂离子二次 电池电解液,最主要也是最容易检测的方法就是室 温离子电导率是否大于1 mS/cm 。故在此测定了 LiBOB在三元混合溶剂PC/EMC/DMC中的电导 率。不同温度下,0.7 mol/L LiBOB在三元等体积 混合溶剂体系PC/EMC/DMC中的电导率如图3所 示。由图3可知:当温度由一40.0 oC升高至60.0℃ 时,溶液的电导率由0.671 mS/cm增加到 9.212 mS/cm,室温20℃下溶液体系的电导率为 5.400 mS/era,说明该溶液体系电导率较高。
