电流练习题含答案 打印版
电流和电路练习题及答案
电流和电路练习题及答案电流和电路练习题及答案电流和电路是电学的基础知识，它们在我们的日常生活中扮演着重要的角色。
理解电流和电路的概念对于我们正确使用电器设备、解决电路问题以及保障电路安全都至关重要。
下面，我将为大家提供一些电流和电路的练习题及答案，希望能帮助大家更好地掌握这一知识。
练习题一：1. 什么是电流？2. 电流的单位是什么？3. 请解释电流的方向和电子的流动方向之间的关系。
4. 请列举几种常见的导体和绝缘体。
5. 当一个电流为10A的电子通过一个导线时，每秒钟通过导线的电荷量是多少？答案一：1. 电流是电荷在单位时间内通过导体的量度，它表示电荷的流动情况。
2. 电流的单位是安培（A）。
3. 电流的方向是正电荷的流动方向，即从正极到负极。
而电子的流动方向则与电流相反，即从负极到正极。
4. 导体：金属、铜、铝等。
绝缘体：塑料、橡胶、木材等。
5. 电流为10A意味着每秒钟通过导线的电荷量为10库仑（C）。
练习题二：1. 什么是电路？2. 请解释开路和闭路的概念。
3. 什么是电阻？4. 请列举几种常见的电阻元件。
5. 当一个电压为12V的电路中通过一个电阻为4Ω的电流是多少？答案二：1. 电路是由电源、导线和负载组成的路径，电流在其中流动。
2. 开路指电路中断，电流无法通过；闭路指电路通畅，电流可以顺利通过。
3. 电阻是阻碍电流流动的物理量，它表示电流通过时所遇到的阻力。
4. 电阻元件：电阻器、灯泡、电热器等。
5. 根据欧姆定律，电压等于电流乘以电阻。
所以，通过一个电阻为4Ω的电流在12V电压下为3A。
练习题三：1. 请解释并联和串联的概念。
2. 并联电路的总电阻是如何计算的？3. 串联电路的总电阻是如何计算的？4. 当两个电阻分别为2Ω和4Ω的电阻并联时，总电阻是多少？5. 当两个电阻分别为2Ω和4Ω的电阻串联时，总电阻是多少？答案三：1. 并联指多个电阻或其他电路元件的两端分别相连，形成平行的电路；串联指多个电阻或其他电路元件的两端依次相连，形成连续的电路。
电路电流专题练习题答案
电路电流专题练习题答案一、选择题1. 电流的单位是安培（A）。
（√）2. 串联电路中，总电阻等于各部分电阻之和。
（√）3. 并联电路中，总电阻的倒数等于各支路电阻倒数之和。
（√）4. 欧姆定律表明，电流与电压成正比，与电阻成反比。
（√）5. 电流通过导体时，导体发热是电流的热效应。
（√）二、填空题1. 电流的国际单位是__安培__。
2. 串联电路中，电流在各个电阻上的__大小__是相同的。
3. 并联电路中，电压在各个支路上是__相等__的。
4. 欧姆定律的数学表达式是__V=IR__。
5. 导体的电阻大小与导体的材料、__长度__、截面积和温度有关。
三、判断题1. 电流通过导体时，导体两端的电压与电流成正比。
（×）2. 串联电路中，总电阻等于各部分电阻之和。
（√）3. 并联电路中，总电阻的倒数等于各支路电阻倒数之和。
（√）4. 导体的电阻与通过它的电流无关。
（√）5. 欧姆定律只适用于纯电阻电路。
（×）四、简答题1. 什么是串联电路和并联电路？答：串联电路是指电路中各元件首尾相连，电流在电路中只有一个路径。
并联电路是指电路中各元件两端并联连接，电流在电路中可以有多个路径。
2. 欧姆定律的内容是什么？答：欧姆定律表明，在电路中，通过导体的电流与导体两端的电压成正比，与导体的电阻成反比。
3. 什么是电流的热效应？答：电流的热效应是指电流通过导体时，导体内部的电子与原子或分子发生碰撞，导致导体发热的现象。
五、计算题1. 已知电阻R1=10Ω，R2=20Ω，求串联后的总电阻。
解：串联电路中，总电阻等于各部分电阻之和，即R总 = R1 + R2 = 10Ω + 20Ω = 30Ω。
2. 已知电阻R1=15Ω，R2=30Ω，求并联后的总电阻。
解：并联电路中，总电阻的倒数等于各支路电阻倒数之和，即1/R总= 1/R1 + 1/R2 = 1/15Ω + 1/30Ω = 1/10Ω，所以R总= 10Ω。
习题：第2章 恒定电流 实验1知能达标训练 打印版
1．在测绘小灯泡的伏安特性曲线的实验中，描绘出的U －I 图象应是( )解析：选C.小灯泡中的电流逐渐增大时其温度升高，导致小灯泡的电阻增大．故选C.2．(多选)甲、乙两图分别为测灯泡电阻R 的电路图，下列说法正确的是( )A ．甲图的接法叫电流表外接法，乙图的接法叫电流表内接法B ．甲中R 测＞R 真，乙中R 测＜R 真C ．甲中误差由电压表分流引起，为了减小误差，应使R ≪R V ，故此法测较小电阻好D ．乙中误差由电流表分压引起，为了减小误差，应使R ≫R V ，故此法测较大电阻好答案：ACD3．(2016·山西太原五中质检)如图所示为一个小灯泡的电流与它两端电压的变化关系曲线．若把三个这样的灯泡串联后，接到电压恒定的12 V 电源上，求流过小灯泡的电流为 A ，小灯泡的电阻为 Ω.解析：三个小灯泡串联后接到12 V 的电源上，每个小灯泡两端的电压均为4 V ，由小灯泡的伏安特性曲线知U ＝4 V 时，I ＝0.4 A ．由欧姆定律知R ＝U I ＝40.4Ω＝10 Ω. 答案：0.4 104.伏安法测电阻，当被测电阻的阻值不能估计时，可采用试接的办法，如图所示，让电压表一端接在电路上a 点，另一端先后接到b 点和c 点．注意观察两个电表的示数，若电流表的示数有显著变化，则待测电阻的阻值跟 表的内阻可比拟，电压表的两端应接在a 和 点．若电压表的示数有显著变化，则待测电阻的阻值跟 表的内阻可比拟，电压表应接在a 和 两点．解析：若电流表示数变化明显，说明电压表的分流作用较大，即说明电压表的内阻不是很大，则待测电阻的阻值跟电压表的内阻可比拟，应采用电流表内接法，即电压表的两端应接在a 和c 之间；若电压表示数变化明显，说明电流表的分压作用较明显，即电流表的内阻与待测电阻可比拟，应采用电流表的外接法，即电压表应接在a 、b 之间．答案：电压 c 电流 b5．要测绘一个标有“3 V 0.6 W ”小灯泡的伏安特性曲线，灯泡两端的电压需要由零逐渐增加到3 V ，并便于操作．已选用的器材有： 电池组(电动势为4.5 V ，内阻约1 Ω)；电流表(量程为0～250 mA ，内阻约5 Ω)；电压表(量程为0～3 V ，内阻约3 k Ω)；电键一个、导线若干．(1)实验中所用的滑动变阻器应选下列中的 (填字母代号)．A ．滑动变阻器(最大阻值20 Ω， 额定电流1 A)B ．滑动变阻器(最大阻值1 750 Ω，额定电流0.3 A)(2)实验的电路图应选用下列的图 (填字母代号)．解析：(1)测绘小灯泡的伏安特性曲线，要求能较大范围测量数据，所以控制电路部分应用分压式接法，滑动变阻器应用最大阻值小、额定电流大的，故选A.(2)灯泡的电阻R ＝U 2P ＝15 Ω，额定电流I ＝P U＝0.2 A ，由R ＝15 Ω＜R A R V ＝15 000 Ω，依据公式法“大内小外”的原则，可知电流表应采用外接法，故选B.答案：(1)A (2)B6．(2016·河北衡水中学质检)有一标有 “6 V ，1.5 W ”的小灯泡，现用图甲所示电路测量，提供的器材除导线和开关外，还有：A．直流电源6 V(内阻不计)B．直流电流表0～3 A(内阻0.1 Ω以下)C．直流电流表0～300 mA(内阻约为5 Ω)D．直流电压表0～15 V(内阻约为15 kΩ)E．滑动变阻器10 Ω，2 AF．滑动变阻器1 kΩ，0.5 A(1)实验中电流表应选用，滑动变阻器应选用．(用序号表示)(2)试按图甲电路将图乙所示器材连成电路．解析：选电流表实际上是选量程．先估算一下通过电流表的电流，由小灯泡的规格可知通过的电流最大不能超过0.25 A，因此选C.在该题中滑动变阻器接成分压式，此时要求滑动变阻器的电阻比用电器的电阻小，至少应差不多，小灯泡的电阻在正常工作时为24 Ω，所以滑动变阻器不能选F，应选E，但不应忘记还要核对一下电流是否会超过其允许最大值，E允许的最大电流是2 A，实验中的最大电流只有0.25 A，选E也是安全的．答案：(1)C E(2)如图所示7．(2015·高考浙江卷)图甲是小红同学在做“描绘小灯泡的伏安特性曲线”实验的实物连接图．甲乙(1)根据图甲画出实验电路图；(2)调节滑动变阻器得到了两组电流表与电压表的示数如图乙中的①、②、③、④所示，电流表量程为0.6 A ，电压表量程为3 V ．所示读数为：① 、② 、③ 、④ ．两组数据得到的电阻分别为 和 ．解析：(1)实验电路图如图所示．(2)电流表量程为0.6 A ，每一小格代表0.02 A ，读数时估读到精度的本位即可；电压表量程为3 V ，每一小格代表0.1 V ，读数时估读到精度的下一位．读数分别为：①0.10 A 、②0.24A 、③2.00 V 、④0.27 V ．应用R ＝U I求电阻时，电流为0.10 A 时对应的电压为0.27 V ；电流为0.24 A 时对应的电压为2.00 V ，求得的两组数据对应的电阻分别为2.7 Ω和8.3 Ω.答案： (1)如解析图所示(2)0.10 A 0.24 A 2.00 V 0.27 V2．7(±0.1) Ω 8.3(±0.1) Ω[如填为8.3(±0.1) Ω 2.7(±0.1) Ω也行]教师个人研修总结在新课改的形式下，如何激发教师的教研热情，提升教师的教研能力和学校整体的教研实效，是摆在每一个学校面前的一项重要的“校本工程”。

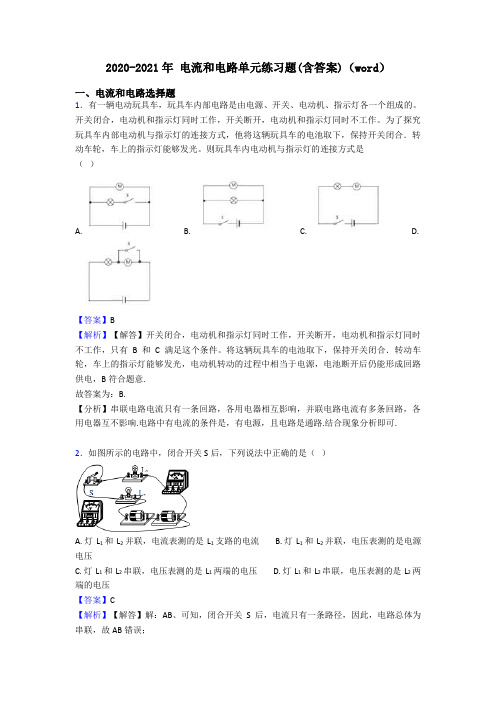

2020-2021年 电流和电路单元练习题(含答案)(word)
2020-2021年电流和电路单元练习题(含答案)（word）一、电流和电路选择题1．有一辆电动玩具车，玩具车内部电路是由电源、开关、电动机、指示灯各一个组成的。
开关闭合，电动机和指示灯同时工作，开关断开，电动机和指示灯同时不工作。
为了探究玩具车内部电动机与指示灯的连接方式，他将这辆玩具车的电池取下，保持开关闭合．转动车轮，车上的指示灯能够发光。
则玩具车内电动机与指示灯的连接方式是（）A. B. C. D.【答案】B【解析】【解答】开关闭合，电动机和指示灯同时工作，开关断开，电动机和指示灯同时不工作，只有B和C满足这个条件。
将这辆玩具车的电池取下，保持开关闭合．转动车轮，车上的指示灯能够发光，电动机转动的过程中相当于电源，电池断开后仍能形成回路供电，B符合题意.故答案为：B.【分析】串联电路电流只有一条回路，各用电器相互影响，并联电路电流有多条回路，各用电器互不影响.电路中有电流的条件是，有电源，且电路是通路.结合现象分析即可.2．如图所示的电路中，闭合开关S后，下列说法中正确的是（）A. 灯L1和L2并联，电流表测的是L1支路的电流B. 灯L1和L2并联，电压表测的是电源电压C. 灯L1和L2串联，电压表测的是L1两端的电压D. 灯L1和L2串联，电压表测的是L2两端的电压【答案】C【解析】【解答】解：AB、可知，闭合开关S后，电流只有一条路径，因此，电路总体为串联，故AB错误；CD、灯L1和L2串联，电流表测串联电路的电流，电压表并联在灯L1两端，所以测的是L1两端的电压，故C正确、D错误．故选C．【分析】电路元件的连接有串联和并联两种方式，串联电路只有一条电流路径，并联电路电流有多条路径．明确了串并联，然后再根据电流表与用电器串联，电压表与被测用电器并联来进一步判断其测量对象．3．下列物理量的估计最接近实际的是（）A. 家用电冰箱每日耗电约为1度B. 家用空调的额定功率约为100WC. 电动自行车的电瓶电压约为3VD. 家用洗衣机的额定电流约为10A【答案】A【解析】【解答】解：A、家用电冰箱间歇性工作，每日耗电约为1kW•h，符合题意；故A 正确； B、家用空调的额定功率约为1000W；故B错误；C、电动自行车的电瓶电压约48V；故C错误；D、家用洗衣机的额定电流约2A；故D错误；故选A．【分析】首先要对选项中涉及的几种物理量有个初步的了解，对于选项中的单位，可根据需要进行相应的换算或转换，排除与生活实际相差较远的选项，找出符合生活实际的答案．4．取两个相同的验电嚣甲和乙，使甲带电．乙不带电．可以看到甲的金属箔张开，乙的金属箔闭合（如图）．用带绝缘柄的金属棒将甲和乙的两金属球连接起来．则甲乙金属箔张角的变化情况是（）A. 甲和乙都不变B. 甲变小，乙张开C. 甲变大，乙不变D. 甲闭合，乙张开【答案】 B【解析】【解答】当用金属导体连接验电器的金属球时，甲乙间有电荷的一移动，甲验电器张角减小，乙验电器金属箔张开角度，B符合题意，ACD不符合题意。
电流和电路练习题(含答案)
电流和电路练习题(含答案)篇一：八年级物理《电流和电路》单元测试题及答案一、填空题：(每空1分，计27分)1．下列三组常用物品：①塑料尺、铅笔、橡皮擦；②木桌子、钢卷尺、透明胶带；③乒乓球、橡胶棒、玻璃杯。
通常情况下全部属于绝缘体的一组是________(填序号)；不同材料，导电性能不同，导电性能介于导体和绝缘体之间的称为________体。
2．计算器中的电流很小，大约100μA，也就是；雷电是一种常见的自然现象，发生雷电时的电流高达2×105A，相当于mA。
3．小明家中装有一台电视机、一台洗衣机、两盏照明灯，正常工作时的电流分别为200mA、1A和250mA。
如果电路中的电流不允许超过3A，他家最多还能再装300mA的照明灯____________盏。
4、我们经常在加油站看到一条醒目的警示：“严禁用塑料桶运汽油”。
这是因为在运输过程中汽油会不断与筒壁摩擦，使塑料桶带________，造成火灾隐患。
5．有A、B两个带电体，若A与B相互排斥，而A又与带正电的C相互吸引，那么A一定带_______电，B与c一定能相互_______。
6．某同学参加兴趣小组活动时，连成了如图5-1所示电路，那么，当S1、S2都闭合时，发光的灯泡是；当S1断开、S2闭合时，发光的是。
7．在如图5-2所示的电路中，只增加一根导线，使电路变成并联电路，则这根导线应该接在________两点之间。
图5-1图5-2图5-38．如图5-3所示，将导体接到电路A、B之间时，导体与灯泡是联的．如果将不同的导体分别接到A、B之间，闭合开关，可通过观察、比较________来判断不同导体导电能力的大小．若两个导体的导电差异不大，则可以用________表替换灯泡，作进一步的判断．9．按照我国交通管理的规定，“红灯停、绿灯行、黄灯预备”，有人在科技活动中设计了一个实验电路，用以模拟十字路口的红绿灯，如图5-4所示。
当单刀多掷开关接通位置“1”时，东西方向的灯发光。

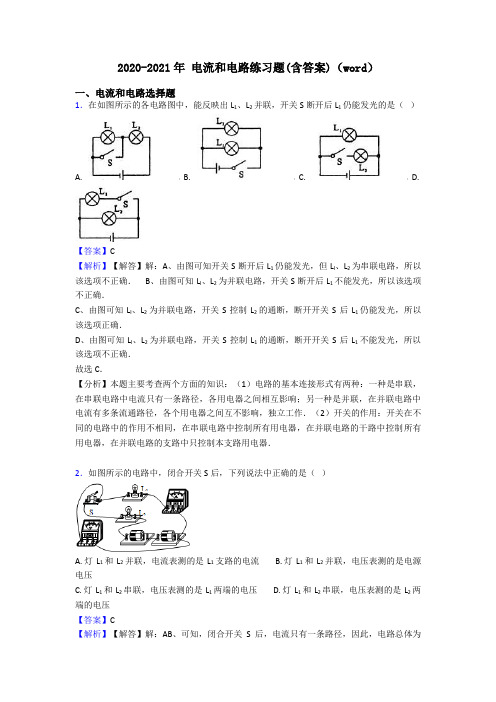

2020-2021年 电流和电路练习题(含答案)(word)
2020-2021年电流和电路练习题(含答案)（word）一、电流和电路选择题1．在如图所示的各电路图中，能反映出L1、L2并联，开关S断开后L1仍能发光的是（）A. B. C. D.【答案】C【解析】【解答】解：A、由图可知开关S断开后L1仍能发光，但L l、L2为串联电路，所以该选项不正确．B、由图可知L l、L2为并联电路，开关S断开后L1不能发光，所以该选项不正确．C、由图可知L l、L2为并联电路，开关S控制L2的通断，断开开关S后L1仍能发光，所以该选项正确．D、由图可知L l、L2为并联电路，开关S控制L1的通断，断开开关S后L1不能发光，所以该选项不正确．故选C．【分析】本题主要考查两个方面的知识：（1）电路的基本连接形式有两种：一种是串联，在串联电路中电流只有一条路径，各用电器之间相互影响；另一种是并联，在并联电路中电流有多条流通路径，各个用电器之间互不影响，独立工作．（2）开关的作用：开关在不同的电路中的作用不相同，在串联电路中控制所有用电器，在并联电路的干路中控制所有用电器，在并联电路的支路中只控制本支路用电器．2．如图所示的电路中，闭合开关S后，下列说法中正确的是（）A. 灯L1和L2并联，电流表测的是L1支路的电流B. 灯L1和L2并联，电压表测的是电源电压C. 灯L1和L2串联，电压表测的是L1两端的电压D. 灯L1和L2串联，电压表测的是L2两端的电压【答案】C【解析】【解答】解：AB、可知，闭合开关S后，电流只有一条路径，因此，电路总体为串联，故AB错误；CD、灯L1和L2串联，电流表测串联电路的电流，电压表并联在灯L1两端，所以测的是L1两端的电压，故C正确、D错误．故选C．【分析】电路元件的连接有串联和并联两种方式，串联电路只有一条电流路径，并联电路电流有多条路径．明确了串并联，然后再根据电流表与用电器串联，电压表与被测用电器并联来进一步判断其测量对象．3．某款玩具电动汽车上安装有电动机和小灯泡，它们既可以各自独立工作，又可以同时工作。
电流和电路专项综合练习卷(含答案)
电流和电路专项综合练习卷（含答案） 一、选择题 1．如图所示电路，闭合开关S1、S2 ， 下列对电路的分析正确的是（ ）
A. L1与L2串联 B. 电流表A1测L1的电流 C. 当开关S2断开时，通过L1的电流变小 D. 当开关S2断开时，电流表A2的电流变小 【答案】D 【解析】【解答】解：A、A1、L2、S2三个元件在同一支路上，L1单独在一个支路上，所以是并联电路，A不符合题意； B、A1、L2在同一支路上，所以A1是测L2电流，B不符合题意； C、当开关S2断开时，L2所在支路断路，电流变为0，而L1所在支路电流不受影响，C不符合题意； D、当开关S2断开时，L2所在支路断路，电流变为0，而L1所在支路电流不受影响，所以干路电流变小，A2测干路电流，因此电流表A2的示数变小，D符合题意． 故答案为：D． 【分析】先分析电流的路径，判断串并联，，A1、L2、S2 三个元件在同一支路上，L1 单独在一个支路上，A2在干路上，然后根据并联电路的电流规律分析.
2．轿车装有日间行车灯后可提高行车的安全性。当轿车启动，即电键 闭合，日间行车灯 发光，若电键 再闭合，近灯光 可同时发光。在如图所示的电路中，符合上述情况的是（ ）
A. B. C. D. 【答案】D 【解析】【解答】A．由电路图可知，只闭合S1时，两灯泡均不亮，A不符合题意； B．由电路图可知，只闭合S1时，两灯泡都亮，再闭合S2时，L1不亮，B不符合题意； C．由电路图可知，只闭合S1时，车前大灯L2亮，再闭合S2时，日间行车灯L1亮，C不符合题意； D．由电路图可知，只闭合S1时，日间行车灯L1亮，再闭合S2时，车前大灯L2亮，D符合题意． 故答案为：D． 【分析】由题知，S1闭合，L1发光，再闭合S2 ， L2也发光，说明L1与L2可以独立工作即为并联，且S1位于干路，S2位于L2支路．
3．如图所示，关于下列四种电学仪器的说法中正确的是（ ）
（完整版）电流练习题
（完整版）电流练习题电流练习题1、如图6所⽰电路中叙述正确的是（）2、如图所⽰电路，当电键S闭合时，关于三只测量电路中电流表⽰数，正确的说法是：（ C.）A. 1表的⽰数最⼤。
B. 2表的⽰数最⼤。
C. 3表的⽰数最⼤。
D. 三只都要被损坏。
3、图中的电路中，如果通过灯L1和L2的电流分别为0.4A和0.8A。
则电流表A1和A2的⽰数分别是：（D ）A．0.8A，0.4A B．0.4A，0.8AC．1.2A，0.4A D．1.2A，0.8A4、如图5—62是⼩明设计的电路，⼤家对他的设计进⾏了电路分析，其中不正确的是（D．）A．开关S同时控制灯泡L1、L2B．灯L1、L2是并联的C．电流表测量灯L1的电流D．电流表测量灯L2的电流5、⼩名将两只不⼀样的灯泡串联在同⼀电源上，有⼀只灯泡发出了很强的光，⽽另⼀只灯泡却发出较暗的光，同学们议论纷纷，你认为正确的是（C．）A．发光强的灯泡中的电流⼤B．发光暗的灯泡中的电流⼩C．两灯中的电流⼀样⼤D．发光暗的灯泡可能没有接触好6、如图所⽰，哪⼀个电路图中的三个灯泡是并联的？答案：B．7、在图5-5-5所⽰的电路中，当开关S闭合后，电流表测的是通过________的电流。
8、如图所⽰，当开关S1闭合，S2断开时，电流表A的⽰数为0.24 A，则通过灯L1的电流是____________，通过灯L2的电流是____________；当S1和S2都闭合时，电流表的⽰数为0.56 A，则此时通过灯L1电流为____________，通过灯L2的电流为____________。
9、10 个⼩灯泡串联在⼀起，已知某处电路的电流是100 mA，则通过每个⼩灯泡的电流是（）A、0.1mAB、10mAC、0.1AD、1000mA10、三个相同的灯泡L1、L2、L3组成如图所⽰的电路，电流表A1、A2、A3的⽰数分别为I 1、I2、I3，则它们之间的关系是（）A、I1＝I2B、I3＝I1＋I2C、I1＝I2＋I3D、I2＝I311、如图，三个电流表A1、A2、、A3的⽰数分别为I1、I2、I3，它们的⼤⼩关系是：( )A、I1＝I2＝I3B、I1>I2＝I3C、I1>I2>I3D、I1> I3> I212、如图所⽰，通过L1的电流和通过L2的电流之⽐是2∶1，则A1表和A2表的⽰数之⽐是：( )A、2∶3B、3∶1C、1∶2D、2∶113）14、如图5-5-9中，A1 测的电流，A测的电流；若A1的⽰数是0.8A，A的⽰数是1.9A，则通过灯泡L2的电流I2 =A．15、在图２（甲）所⽰的电路中，A１的⽰数为1.2A，A２的⽰数如图２（⼄）所⽰．下列判断正确的是（）A.通过L１的电流为0.7A B.通过L１的电流为1.2AC.通过L2的电流为1.2A D. 通过L2的电流为2.5A16、(05梅州)如图4所⽰的电路中，电流表测量的是（）A.通过灯L1的电流B.通过灯L2的电流C.通过灯L1和灯L2的电流之和D.电源供给电路的总电流17、下列电路图连接正确的是D18、三个电流表3,32,,III，（）A、321III<<B、321III+=C、321III==D、3II>>19、下列图⽰的⼏个电路中，电流表接法错误的是（）20、如图9所⽰，是测量电流强度的连线图，请画出它的电路图。
电流和电路专项综合练习卷(含答案)
电流和电路专项综合练习卷（含答案） 一、选择题 1．在如图的电路中，灯泡L上标有“6V 4W”的字样，当S、S1均闭合时，灯泡正常发光，
电压表示数为12V；若再断开S1 ， 灯泡的实际功率变为原来的 ，则下列选项正确的是
（ ） A. 电路中电源电压为24V B. 电阻R1的阻值为27Ω C. 断开S1后，电压表的示数变大 D. 断开S1前后，电流表的示数之比为4：1 【答案】B 【解析】【解答】解：（1）当S、S1均闭合时，灯泡与电阻R2串联，电压表测R2两端的电压，电流表测电路中的电流， 灯泡正常发光时的电压为6V，功率为4W， ∵串联电路中总电压等于各分电压之和， ∴电源的电压U=UL+U2=6V+12V=18V，故A不正确；
∵串联电路中各处的电流相等， ∴根据P=UI可得，电路中的电流：
I=IL= = = A， 根据欧姆定律可得：
RL= = =9Ω，R2= = =18Ω；（2）若再断开S1时，灯泡与两电阻串联，电压表测R2
两端的电压，电流表测电路中的电流，
∵灯泡的实际功率变为原来的 ， ∴根据P=I2R可得，此时电路中的电流即电流表的示数：
I′= = = = A， 断开S1前后，电流表的示数之比：
I：I′= A： A=2：1，故D不正确； 电路中的总电阻：
R= = =54Ω， ∵串联电路中总电阻等于各分电阻之和， ∴R1=R﹣RL﹣R2=54Ω﹣9Ω﹣18Ω=27Ω，故B正确；
电压表的示数：
U2′=I′R2= A×18Ω=6V＜12V，即电压表的示数变小，故C不正确． 故选B． 【分析】（1）当S、S1均闭合时，灯泡与电阻R2串联，电压表测R2两端的电压，电流表测电路中的电流，灯泡正常发光时的电压和额定电压相等，根据串联电路的电压特点求出电源的电压； 根据P=UI求出电路中的电流，利用欧姆定律求出灯泡和R2的电阻；（2）若再断开S1时，灯泡与两电阻串联，电压表测R2两端的电压，电流表测电路中的电流，根据灯泡的实际功
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
物理讲义 教师：姚远 第 1 页 共 14 页 一、选择题
1、当开关S闭合时，电流表A1和电流表A2的示数相比较 A．A1的示数较大; B．A2的示数较大; C．一样大; D．无法比较.
2、如图所示，L1、L2串联在电路中，A、B、C为电路中位置不同的三点，当开关S闭合时，通过A、B、C三点的电流关系是
A．IA＞IB＞IC B．IA＜IB＜IC
C．IA＝IB＝IC D．IA＞IB＝IC 3、在图示的电路中，灯泡L1和L2完全相同，当S、S1、S2都闭合时，电流表的读数是0.54安，下面的说法中你认为错误的是:
A、两个灯泡中的电流相同，都等于0.27安; B、无论断开S1或S2，电流表的读数都是0.54安; C、无论断开S1或S2，电流表的读数都是0.27安; D、电流表的读数是干路电流，大小等于L1、L2电流之和. 4、 如图所示电路，闭合开关后，比较a、b、c、d四处电流的大小，其中正确的是 A．Ia＝Id B．Ia＜Ib C．Ib＞Ic D．Ic＝ Id 5、小明要测量L1中电流大小，图1中正确的电路图是: 物理讲义 教师：姚远
第 2 页 共 14 页 6、如果通过灯L1和L2的电流分别为0.4A和0.8A。则电流表A1和A2的示数分别是：
A．0.8A，0.4A; B．0.4A，0.8A; C．1.2A，0.4A; D．1.2A，0.8A. 7、如图3所示的电路中，电流表测量的是: A.通过灯L1的电流; B.通过灯L2的电流; C.通过灯L1和灯L2的电流之和; D.电源供给电路的总电流.
8、两灯串联，一灯较亮，一灯较暗，则下列说法正确的是： A．较亮的灯中电流较大; B．较暗的灯中电流较大; C．电流一样大; D．条件不足无法判断. 9、一个是电流表，另外三个是用电器，下面四种说法中正确的是： A．abc为用电器，d是电流表; B．acd为用电器，b是电流表;
C．bcd为用电器，a是电流表; D．abd为用电器，c是电流表. 10、 开关S1、S2都闭合时，三个电流表A1、A2和A3的示数分别是I1、I2、I3，若已知I1=0.2A，I2=0.3A，则I3应为:
A．0.1A; B．0.2A; C．0.3A; D．0.5A. 11、如图所示电路中，三个电流表A1、A2、A3的示数分别为I1、I2、I3，它们的大小关系是（ ）
A．I1 = I2 = I3 B．I1 > I2 = I3
C．I1 > I2 > I3 D．I1 > I3 > I2 物理讲义 教师：姚远 第 3 页 共 14 页 12、如图所示，通过L1的电流和通过L2的电流之比是2：1，则A1表和A2表的示数之比是：
A．2：3 ; B．3：1 ; C．1：2 ; D．2：1.
13、如图所示，电流表、、的示数分别为30mA、50mA、70mA，则电流表: A．A的示数是100mA; B．A的示数是70mA; C．的示数是80mA; D．的示数是30mA. 14、下列关于电表甲、乙、丙的名称和作用以及灯L1、L2的连接的是说法正确的是:
A.甲是电流表，测L1的电流; B.乙是电流表，测L2的电流; C.丙是电流表，测L2的电流; D.灯L1和L2是串联的. 15、电灯L1和L2串联后接入电路，用电流表测电路中的电流，闭合开关后，发现电流表的示数为零，那么可能出现的问题是:
A．电灯L1被短路; B．电灯L2被短路; C．有一盏灯的灯丝断了; D．电流表正负接线柱接反了. 16、在“探究串联电路中的电流”实验中，某同学用电流表分别测出图5中a、b、c三处的电流大小．为了进一步探究a、b、c三处的电流大小有什么关系，他下一步的操作应该是:
A．将电源两极对调，再次测量a、b、c三处的电流; B．改变开关S的位置，再次测量a、b、c三处的电流; C．将图中两只灯泡位置对调，再次测量a、b、c三处的电流; D．换用不同规格的灯泡，再次测量a、b、c三处的电流. 物理讲义 教师：姚远
第 4 页 共 14 页 17、某同学用电流表测串联电路中的电流时，闭合开关后发现电流表指针来回晃动，灯泡时亮时暗，则可能发生的故障原因是：
A．导线开路; B．开关断开; C．灯泡与灯座接触不良; D．电流表损坏. 18、有两个用电器接在同一电源上，用一准确的电流表测得通过他们得电流相等，则下列说法中正确的是: A．两个用电器一定并联; B．两个用电器一定串联; C．两个用电器可能是并联，也可能是串联; D．条件不足，无法判断. 19、如图7所示，A1、A2、A3三个电流表的示数分别为I1、I2、I3，则有（ ） A ．I1=I2+I3 B．I1=I2=I3 C ．I1>I2>I3 D．I120、在如图甲所示的电路中,当闭合开关后,两个电流表指针偏转均如图乙所示,则电阻R1和R2中的电流分别为( )
A.1.2 A , 0.22 A B.0.98 A, 0.22 A C.0.96 A , 0.24 A D.0.24 A, 1.2 A
21、小明同学为了探究电路中电流的特点，他按照图所示电路图连接实验电路。实验过程中，他不小心将一根与滑动变阻器连接的导线的导线夹碰掉，由此引起两块电表的示数发生了变化。若电源两端电压不变，则两块电表的示数变化情况是（ ）
A. 示数变大，示数变大 B. 示数变小，示数不变 C. 示数不变，示数变小 D. 示数变大，示数变小 物理讲义 教师：姚远 第 5 页 共 14 页 22、在“探究串联电路中电流大小的关系”实验中，某同学用电流表分别测出如图7中A、B、C三处的电流大小．为了进一步探究A、B、C三处的电流大小的关系，总结普遍规律．他下一步的操作应该是（ ）
A．将电源两极对调，再次测量A、B、C三处的电流 B．改变开关S的位置，再次测量A、B、C三处的电流 C．将图中两只灯泡位置对调，再次测量A、B、C三处的电流 D．换用不同规格的灯泡，再次测量A、B、C三处的电流 二、填空题 23、在图所示的电路中，当开关S闭合后，电流表测的是通过________的电流。
24、如图所示，当开关S1闭合，S2断开时，电流表A的示数为0.24 A，则通过灯L1的电流是____________，通过灯L2的电流是_________；当S1和S2都闭合时，电流表的示数为0.56 A，则此时通过灯L1电流为_________，通过灯L2
的电流为____________。
25、．如图所示，电阻R1、R2、R3的连接方法是 （填“串联”或“并联”） ，电流表A1是测量__________的电流。电流表A2是测量__________的电流。
26、如甲图电路，当开关s闭合后，电流表的指针偏转如乙图所示，其中a电流表测量的是通过________（选填“电源”、“L1”或“L2”）的电流，通过L2的电流为______A。 物理讲义 教师：姚远
第 6 页 共 14 页 三、作图题
27、现有两节电池，一个开关，导线若干，两个小灯泡，两个电流表，如图所示。要求：两只小灯泡并联，A1测通过L1的电流，A2测干路的电流。请把实物按要求连成电路。 (干路和支路中的电流均小于0.6 A)
28、L1和L2连成并联电路，用电流表测L2的电流，并画出它的电路图。 29、根据图的电路图，画出实物连接图
30、在方框中画出灯泡L1和灯泡L2并联，电流表测灯泡L1电流的电路图，并在图15上连接实物图． 物理讲义 教师：姚远
第 7 页 共 14 页 31、在探究“并联电路电流规律”的实验中，小明设想L1和L2并联，开关同时控制两灯，电流表测L1的电流，图中已画部分连线。请你根据小明设想将图（甲）未完部分用笔画线代替导线正确连接完整。开关闭合后电流表的示数0.3A，请在右边方框画出电流表指针所指的位置。
四、实验,探究题 32、如图是“探究串联电路电流特点”的实验电路图 (1)实验中，选择两个小灯泡的规格应该是 的(填“相同”或“不相同”)。
(2)下表是某同学实验中的二组数据： 电流表的位置 A B C 电流I/A 0.3 0.3 1.5
指出上述表格所记录的数据中，明显错误的数值是 ，造成错误的原因是 。 (3)实验中某同学发现两个串联的小灯泡中，一个发光，一个不发光，造成其中一个小灯泡不发光的原因是 A．通过灯泡的电流小 B．灯泡的灯丝断了 C．灯丝的电阻小 D．小灯泡靠近负极 物理讲义 教师：姚远
第 8 页 共 14 页 33、在探究并联电路中的电流关系时，小明
和小丽都按图甲所示电路做实验
（1）小明闭合开关发现，发现指针偏转如图乙，产生这种情况的原因是 。调整后，小明记录的数据如表一所示。
（2）小丽闭合开关发现指针偏转如图丙所示，产生这种情况的原因是 。调整后，小丽记录的数据如表二所示。
表一：小明记录的数据 表二：小丽记录的数据 1 2 3 IA/A 0．16 0．20 0．24 IB/A 0．16 0．20 0．24 IC/A 0．32 0．40 0．48
（3）如果将两只电流表分别接在B和C处，当开关S闭合后，电流表的指针偏转分别如图丁、戊所示，则C电流表的读数应为 。
（4）通过对他们的实验数据分析，可以得出结论 。
（5）小明在实验中，是靠只改变 而得到实验数据的：他根据实验数据得出“并联电路各支路的电流一定相等”，你觉得对吗？（对/不对） 。
（6）小丽在实验中，是靠只改变 而得到实验数据的： （7）他们测量三次的目的是 。
实验第次 1 2 3
IA/A 0．1 0．4 0．8 IB/A 0．2 0．2 0．2 IC/A 0．3 0．6 1．0
