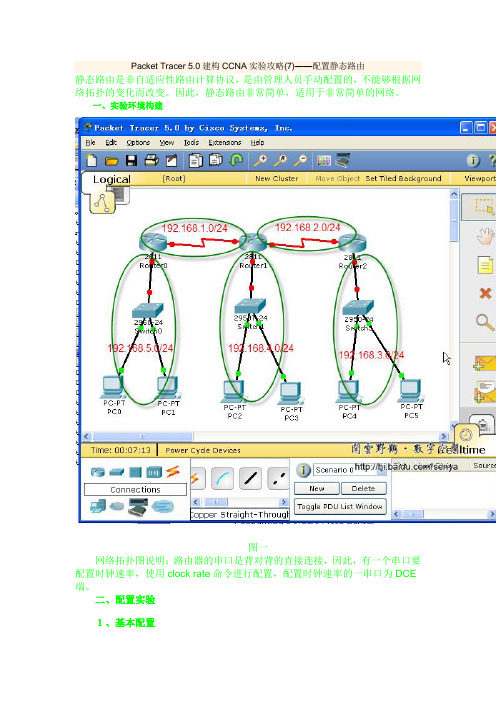

图一
网络拓扑图说明：路由器的串口是背对背的直接连接，因此，有一个串口要配置时钟速率，使用clock rate命令进行配置，配置时钟速率的一串口为DCE 端。
二、配置实验
１、基本配置
图二配置路由器、交换机的名字
图三配置路由器FastEthernet接口IP地址
图四配置路由器Serial口ip地址
图五设置串口时钟速率(DCE)
由于实验环境中的路由器是背对背连接（直接连接）因此把两个背对背连接的串口其中一个设置为DCE。
２、配置各个路由器上的静态路由
图六配置Router0的静态路由，并查看路由表
图七删除一条静态路由表
图八配置默认路由
图九本实验环境中Router0的静态路由配置
图十本实验环境中Router１的静态路由配置
图十一本实验环境中Router３的默认路由配置
图十二PC0 ping通PC5，验证配置
虽然说静态路由简单，不常使用，随着互联网用户、计算机的增加，路由表越来越庞大，配置默认路由往往也很重要。
PacketTracer5.0教程使用详解
软件路由器( Wed, 9 D ec 2009 17:09:08 +0800 )Desc ripti on:一、什么是软件路由器?一般认为用普通P C安装一套专用的路由器程序组成的系统称为软件路由器. 486电脑+免费的软件=专业的软件路由器。
二、软件路由器技术复杂吗?不复杂,非常简单，会用普通操作PC就可以安装软件路由三、常见的软件路由器有那些？根据使用的操作不同可以分为基于windo ws平台和基于Lin ux/bs d平台开发的软件路由器，基于W indow s平台的软件防火墙比较常见的有ISA Serve r、Win routeFir ewall等，这些软件都是商业化的，通常根据授权用户数不同收费而不同，购买正版的软件防火墙的费用对许多中小型企业来说无疑是一笔不小的开支。
有而基于Un ix/Li nux平台的软件防火墙大家一般接触较少，受益于开放源码运行，目前基于U nix/L inux平台的软件防火墙如雨后春笋般不断推出，这些软件防火墙大多是免费的，常见的有Rout erOS、m0n0W all、S mooth Wall、Ipcop、Coyo teLin ux等，这些系统共有的特点是一般对硬件要求较低，甚至只需要一台486电脑，一张软盘，两块网卡就可以安装出一台非常专业的软件防火墙，这对很多有淘汰下来的低档电脑的朋友来说，意味着拿一台淘汰的电脑，安装一套免费的防火墙软件，不花一分钱就DIY出一台专业的防火墙，而且这些系统自身也包含了NAT功能，同时可以实现宽带共享，这意味着这台免费的防火墙其实也是一台出色的宽带路由器，这是多么令人激动的事情。
Tracer 使用教程
Packet Tracer5.0使用教程前面曾介绍过一些关于Boson软件的教程，它是针对学习思科CCNA的模拟器。
虽然Boson软件可以很好的模拟一些实验，但是Bug比较多。
自从使用Packet Tracer5.0以后，就逐渐健忘Boson了。
如果还没有使用的话，建议大家来尝试一下Packet Tracer5.0，绝对包你满意。
对于学习CCNA、RCNA都适用。
如果有想要Packet Tracer5.0中文版软件及教程的，请留言告诉我你的信箱，我给你发送过去。
目前网上有很多关于Packet Tracer5.0的教程，搜集了一下，其中浪人传说/博客上所写的教程比较独特，更主要从分析网络工作原理这里入手，与其他的实验教程大相径庭。
在此借鉴过来，和大家贡献。
第一篇、熟悉界面一、设备的选择与连接在界面的左下角一块区域，这里有许多种类的硬件设备，从左至右，从上到下依次为路由器、交换机、集线器、无线设备、设备之间的连线（Connections）、终端设备、仿真广域网、Custom Made Devices（自定义设备）下面着重讲一下“Connections”，用鼠标点一下它之后，在右边你会看到各种类型的线，依次为Automatically Choose Connection Type（自动选线，万能的，一般不建议使用，除非你真的不知道设备之间该用什么线）、控制线、直通线、交叉线、光纤、电话线、同轴电缆、DCE、DTE。
其中DCE和DTE是用于路由器之间的连线，实际当中，你需要把DCE和一台路由器相连，DTE和另一台设备相连。
而在这里，你只需选一根就是了，若你选了DCE这一根线，则和这根线先连的路由器为DCE，配置该路由器时需配置时钟哦。
交叉线只在路由器和电脑直接相连，或交换机和交换机之间相连时才会用到。
注释：那么Custom Made Devices设备是做什么的呢？通过实验发现当我们用鼠标单击不放开左键把位于第一行的第一个设备也就是Router中的任意一个拖到工作区，然后再拖一个然后我们尝试用串行线Serial DTE连接两个路由器时发现，他们之间是不会正常连接的，原因是这两个设备初始化对然虽然都是模块化的，但是没有添加，比如多个串口等等。
packet tracer实验报告
packet tracer实验报告Packet Tracer实验报告一、实验目的和背景Packet Tracer是一款由思科公司开发的网络仿真软件，它能够模拟真实网络环境，帮助网络工程师进行网络设计、配置和故障排除等操作。
本实验旨在通过使用Packet Tracer软件，实现一个简单的局域网（LAN）网络的搭建和配置，以加深对网络原理和技术的理解。
二、实验环境和步骤实验环境：使用Packet Tracer软件，模拟一个包含多个交换机和终端设备的局域网网络。
实验步骤：1. 打开Packet Tracer软件，创建一个新的网络拓扑。
2. 在拓扑中添加所需的交换机和终端设备，连接它们以形成一个局域网网络。
3. 配置每个交换机的基本参数，如IP地址、子网掩码等。
4. 配置交换机之间的链路，并进行端口配置，确保链路正常连接。
5. 配置终端设备的IP地址和网关信息，确保终端设备能够与其他设备通信。
6. 进行网络连通性测试，确保网络正常工作。
三、实验结果和分析通过以上步骤，成功搭建了一个简单的局域网网络。
在网络中，每个交换机负责转发数据包，终端设备则作为数据的发送和接收端。
通过配置交换机的端口和终端设备的IP地址，实现了设备之间的通信。
在网络连通性测试中，通过Ping命令可以验证设备之间的连通性。
例如，可以在终端设备A上执行Ping命令，向终端设备B发送数据包，如果能够收到回复，则说明两台设备之间的通信正常。
这样的测试可以帮助我们排除网络故障，并及时调整配置，确保网络的正常运行。
四、实验心得和体会通过这次实验，我深刻理解了局域网网络的搭建和配置过程。
Packet Tracer软件提供了一个虚拟的网络环境，使得我们可以在实验室中进行网络实验，而不需要真实的硬件设备。
这为我们学习和实践网络技术提供了便利。
在实验过程中，我不仅学会了如何搭建和配置一个简单的局域网网络，还了解了交换机的基本功能和工作原理。
交换机作为网络中的核心设备，起到了转发数据包、提供端口连接和管理网络流量的重要作用。
PacketTracer实验全集
目录Packet Tracer 5.0建构CCNA实验攻略(1)——配置Cisco交换机 (2)Packet Tracer 5.0建构CCNA实验攻略(2)——配置VLAN (8)Packet Tracer 5.0建构CCNA实验攻略(3)——Cisco VTP (11)Packet Tracer 5.0建构CCNA实验攻略(4)——STP生成树协议 (15)Packet Tracer 5.0建构CCNA实验攻略(5)——WLAN (19)Packet Tracer 5.0建构CCNA实验攻略(6)——配置单个的路由器 (23)Packet Tracer 5.0建构CCNA实验攻略(7)——配置静态路由 (30)Packet Tracer 5.0建构CCNA实验攻略(8)——配置动态路由RIP (32)Packet Tracer 5.0建构CCNA实验攻略(9)——Cisoc EIGRP (36)Packet Tracer 5.0建构CCNA实验攻略(10)——配置单区域OSPF (42)Packet Tracer 5.0建构CCNA实验攻略(11)——路由器实现Vlan间通信 (49)Packet Tracer 5.0建构CCNA实验攻略(12)——PPP (52)Packet Tracer 5.0建构CCNA实验攻略(13)——帧中继Frame Relay (56)Packet Tracer 5.0建构CCNA实验攻略(14)——PAT(基于端口的NAT) (65)Packet Tracer 5.0建构CCNA实验攻略(15)——ACL简单的配置 (69)Packet Tracer 5.0建构CCNA实验攻略(16)——DHCP 中继配置 (76)Packet Tracer 5.0建构CCNA实验攻略(1)——配置Cisco交换机Packet Tracer 5.0是一款非常不错的Cisco(思科)网络设备模拟器，对于想考思科初级认证（如CCNA）的朋友们来说，Packet Tracer 5.0是非常不错的选择。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
Packet Tracer 5.0建构CCNA实验攻略(12)——PPP
PPP(Point to Point Protocol)数据链路层协议。两种认证方式：一种是PAP，一种是CHAP。相对来说
PAP的认证方式安全性没有CHAP高。PAP在传输password是明文的，而CHAP在传输过程中不传输密码，
PAP认证是通过两次握手实现的，而CHAP则是通过3次握手实现的。
一、实验配置拓扑图
图一
二、PPP的基本配置命令
Router(config-if)#encapsulation PPP
Router(config-if)#PPP multilink
Router(config-if)#PPP authentication chap
三、配置PPP
图二 路由器Boson上配置PPP的命令
图三 Newyork上配置PPP的命令
图四 启用RIP路由协议，两个路由器要配置RIP
Boson路由器的配置：
Boston#sh running-config
Building configuration...
Current configuration : 652 bytes
!
version 12.4
no service password-encryption
!
hostname Boston
!
!
!
!
!
username Newyork password 0 senya
!
ip ssh version 1
no ip domain-lookup
!
!
interface FastEthernet0/0
no ip address
duplex auto
speed auto
shutdown
!
interface FastEthernet0/1
ip address 192.168.1.1 255.255.255.0
duplex auto
speed auto
!
interface Serial0/3/0
description Link to Router Newyork
ip address 192.168.2.1 255.255.255.0
encapsulation ppp
ppp authentication chap
clock rate 56000
!
interface Vlan1
no ip address
shutdown
!
router rip
version 2
network 192.168.1.0
network 192.168.2.0
!
ip classless
!
!
!
!
!
line con 0
line vty 0 4
login
!
!
end
Newyork路由器的配置：
Newyork#sh running-config
Building configuration...
Current configuration : 606 bytes
!
version 12.4
no service password-encryption
!
hostname Newyork
!
!
!
!
!
username Boston password 0 senya
!
ip ssh version 1
!
!
interface FastEthernet0/0
no ip address
duplex auto
speed auto
shutdown
!
interface FastEthernet0/1
ip address 192.168.3.1 255.255.255.0
duplex auto
speed auto
!
interface Serial0/3/0
description link to Boston
ip address 192.168.2.2 255.255.255.0
encapsulation ppp
ppp authentication chap
!
interface Vlan1
no ip address
shutdown
!
router rip
version 2
network 192.168.2.0
network 192.168.3.0
!
ip classless
!
!
!
!
!
line con 0
line vty 0 4
login
!
!
end
图五 配置计算机的IP地址及网关
图六 在计算机PC0上使用ping命令检查网络的连通性
